Фитинги для подключения радиаторов отопления с боковым подключением

Монтаж радиаторов отопления с нижним и боковым подключением в Москве и области по низкой цене

Рассматривая модели батарей отопления, которые предлагают сегодня производители, покупатель нередко задается вопросом: какой отопительный прибор лучше выбрать и как его установить? Насколько целесообразен монтаж радиаторов с нижним или боковым подключением и в чем заключается разница между ними? В таких приборах имеются некоторые конструктивные различия, которые и предполагают определенные особенности установки.

Какой радиатор отопления установить

Стандартное исполнение радиатора предполагает боковое подключение. Именно так выполнены модели, предназначенные для установки в многоэтажных домах с центральным отоплением. В таких помещениях чаще всего вертикальная и горизонтальная разводка труб выполняется вдоль стен открытым способом, а выполнить ее в стяжке пола часто не представляется возможным. Поэтому монтаж радиатора в квартире предполагает использование батарей с боковой подводкой.

В частном доме, наоборот, внутрипольная прокладка труб системы теплоснабжения – это более удобный вариант, позволяющий сэкономить полезную площадь и улучшить дизайн внутренних помещений. Нужно отметить, что с нижней подводкой выпускаются только стальные и панельные радиаторы. Дополнительным плюсом таких моделей считается комплектация термостатическим вкладышем, который позволит впоследствии установить термостат.

Установка батарей с боковым подключением

Отопительный радиатор с боковой подводкой имеет по 2 отверстия сверху и снизу, с левой и правой стороны. Такая конструкция позволяет выбрать наиболее удобную схему подключения:

Диагональная (подающая труба присоединяется вверху с одной стороны, а «обратка» – с другой, к нижнему отверстию). Это наиболее эффективная схема, обеспечивающая максимальную теплопередачу.

Односторонняя (обе трубы подключаются с одной стороны прибора, эффективность ниже на 5%).

Разносторонняя нижняя (вход и выход теплоносителя осуществляется через нижние отверстия с противоположных сторон, потери тепла до 10%).

Наименее эффективным считается диагональное подключение «снизу-вверх», когда подводящая труба идет снизу, а «обратка» сверху отопительного прибора.

После завершения подключения радиаторов остаются свободными по одному отверстию. В верхнее вкручивается кран Маевского для сброса воздуха, а на нижнем устанавливается заглушка.

Монтаж радиатора с нижним подключением

Популярность этого вида радиаторов обусловлена их особенностью – трубы можно спрятать в полу или под плинтусом. Подключить радиаторы с нижней подводкой можно 2-мя способами:

напрямую;

с помощью специального блока.

Установить радиатор такого типа нужно на стадии ремонта до заливки стяжки. Для подключения батареи к проложенным трубам используются Г-образные трубки. Их следует хорошо закрепить и залить пеной после того, как проверена герметичность подключения(проведена опрессовка).

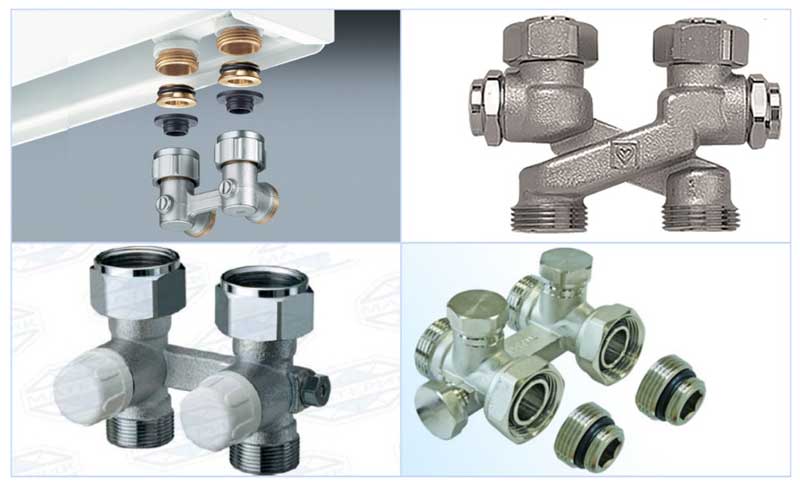

Рекомендуется использовать специальный узел подключения «мультифлекс», состоящий из 2-х шаровых кранов и набора фитингов (переходников). Благодаря его установке прибор можно отключать в случае поломки без перекрытия всей системы.

Главное, что должен обеспечивать правильный монтаж радиаторов отопления – это надежность и герметичность подключения всех отопительных приборов. Специалисты нашей бригады имеют большой опыт проведения подобных работ и выполнят все мероприятия в самые короткие сроки и на высоком профессиональном уровне.

Заказать услугу

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Поделиться ссылкой:

Вернуться к списку

Боковое подключение панельных радиаторов

Со временем городские многоквартирные дома приходится ремонтировать с заменой старого контура отопления. Боковое подключение панельных радиаторов – это классическая схема, когда обе трубы подводятся к блоку отопления сбоку. Но сами плоские панели, постепенно вытесняя своих ребристых предшественников, имеют свою специфику, о которой важно знать перед их монтажом.

Боковое подключение радиатора

Содержание

1 Особенности панельных биметаллических и стальных радиаторов
- 1.1 Что важно учитывать перед покупкой панельного радиатора
2 Способы подключения радиаторов
- 2.1 Как и куда установить панельный радиатор
- 3 Независимый подключение панельных радиаторов боковым способом
Особенности панельных биметаллических и стальных радиаторов
Старые чугунные батареи постепенно уходят в небытие, хотя сегодня все еще выпускаются дизайнерские модели для любителей ретро в интерьерах.
В современных квартирах популярны относительно новые предложения:
- Стальные панельные радиаторы «Керми»;
- Биметаллические батареи Purmo;
- алюминий и медь (реже из-за дороговизны).
Поиск новых разновидностей отопительного оборудования в первую очередь связан с необходимостью замены засорившихся труб и батарей, ставших «холодными». Такой относительно быстрый износ вызван низким качеством воды, заполняющей систему в виде теплоносителя. Органический шлам, избыток кальция и ржавчина постепенно сужают воздуховод, снижая эффективность теплоснабжения.
Радиатор биметаллический с боковым подключением
При центральном отоплении часто проводятся испытания системы, поэтому биметаллические и стальные модели предпочтительнее алюминиевых. Они чувствительны к кислотности воды и абразивным частицам, переносимым под высоким давлением при гидравлическом ударе.
Внимание! Радиаторы без крана Маевского часто завоздушиваются, независимо от металла и типа подключения. Эти краны рекомендуются для установки на верхних этажах, но могут быть предусмотрены в любом помещении.
Панельные биметаллические радиаторы гораздо лучше справляются с этими задачами, благодаря своим конструктивным особенностям. Визуально они имеют много общего с секционными радиаторами с узкими щелями. Здесь внешние панели скрывают патрубки, по которым проходит теплоноситель.
Форма батарей с тонким металлическим экраном поглощает немного тепла на собственное отопление, остальное идет на нагрев воздушных масс.
Что важно учитывать перед покупкой панельного радиатора
Как правило, в жилых комнатах городских квартир один подоконник отведен под батареи. Однако их количество и формат могут варьироваться, если микроклимат оставляет желать лучшего.
Совет! Когда старые ребристые блоки не устраивают по КПД, а температура в помещении ниже 20°С, лучше приобрести панельный радиатор с большей площадью поверхности.
Подоконник, классическое боковое подключение
Перед покупкой теплового оборудования важно определиться с типом радиатора, способом его подключения и потребностью в дополнительном оборудовании:
- трубы;
- комплект переходников и фитингов, особенно если необходимо подогнать ширину отверстий и диаметры труб.
При боковом подключении панельных радиаторов предполагается стыковка с входящей трубой сверху сбоку и выходящей снизу. Герметичный и надежный монтаж производится с помощью резьбового соединения. Эффективный замкнутый контур образуется только при правильном подключении, где теплоноситель самотеком течет от верхнего коллектора к нижнему отводу к отводу – через всю конструкцию радиатора.
Качество присоединения панельных радиаторов к трубам во многом зависит от показателей металлопроката для их производства и его толщины. Эти модели не рассчитаны на высокое давление в системе. Внутренняя поверхность подвержена коррозии, даже если в техническом описании указано «нержавеющая сталь». Со временем в таких радиаторах стенки истончаются (первоначально 1,25 – 2,5 мм) и покрываются налетом, что делает их ломкими. Рабочее давление до 10 Бар становится экстремальным, поэтому такие модели относительно дешевы, хотя и прослужат более 10-15 лет.
Способы подключения радиаторов
Стальные панельные радиаторы завоевали популярность благодаря своей эстетичности и удобству в плане очистки. Мыть плоские панели намного удобнее, чем ребристые батареи. Выпускаются модели с разным количеством входов, но они также используются для бокового подключения панельных радиаторов. На сегодняшний день практикуются 3 разновидности (с их подвидами) соединения.
Стальной панельный радиатор с боковым подключением
Панельные радиаторы подключаются разными способами:
1. Нижний.
2. Сторона.
3. Диагональ.
В загородных домах чаще используют подключение радиатора снизу, в квартирах с централизованным отоплением биметаллические модели подключаются классическим способом – сбоку. При этом подвод воды идет сверху, проходит по всем трубам (секциям, блокам, отделениям) с отводом в общие коммуникации снизу.
Новые модели по-разному крепятся к стене и трубам. Многосекционные радиаторы можно увеличить, панельные нет, их теплоотдача (мощность) рассчитывается заранее.
Важный момент! Радиатор с декоративным экраном поглощает 10-15% тепла, снижая КПД. У панельных радиаторов, наоборот, внешняя конструктивная часть предназначена для обогрева воздуха. В моделях с двойными панелями (спереди и сзади) КПД увеличивается. Их можно установить с любой стороны.
Как и куда установить панельный радиатор
В городских квартирах под каждым окном есть специальная ниша для размещения отопительного блока. Это лучшее место для его установки. Холодный воздух из окна скользит на теплую панель обогревателя, прогреваясь, поднимается вверх. Так происходит циркуляция и нагрев воздушных масс и блокирование холодных потоков. Батареи скрывают жалюзи и шторы, поэтому это целесообразно даже из эстетических соображений.
Полезные советы по установке панельных радиаторов для частного сектора:
В городских квартирах иногда приходится ставить батареи у входной двери, особенно если это первый этаж. Часто отопительные приборы выводят на утепленный балкон или лоджию. Таким способом проще всего минимизировать потери тепла, но чаще всего работники ЖКХ сопротивляются предложению приварить к схеме еще один аккумулятор.
Запрещается без уведомления управляющей компании самостоятельно менять схему, способ подключения радиаторов, монтировать запорную арматуру при отсутствии байпасов и делать другие «самоделки».
При самостоятельном монтаже следует помнить, что при боковом подключении панельных радиаторов входной поток теплоносителя должен подаваться сверху и отводиться в нижнее отверстие.
Внимание! Расстояние от батареи до пола, подоконника и потолка должно быть достаточным для равномерного прохождения воздушных масс — 10-15 см, у стены — 5-8 см.
Установка панельного радиатора своими руками обычно не вызывает проблем. Это не займет много времени, если есть опыт соединения полимерных труб с фитингами и другими комплектующими. Однако важно соблюдать все требования технологии, чтобы в будущем избежать проблем с протечками. Также следует помнить, что внешняя панель достаточно гибкая. Механически повредить его легко, а исправить дефект довольно сложно.
Расстояние от батареи до пола должно быть от 10 до 15 см.
Самостоятельное подключение панельных радиаторов боковым способом
Этот тип батареи имеет меньший вес, чем другие разновидности, поэтому не требует усиления при подвешивании на кронштейнах. Они адаптированы для 1-трубной и 2-трубной схем, для их функционирования достаточно небольшого количества теплоносителя.

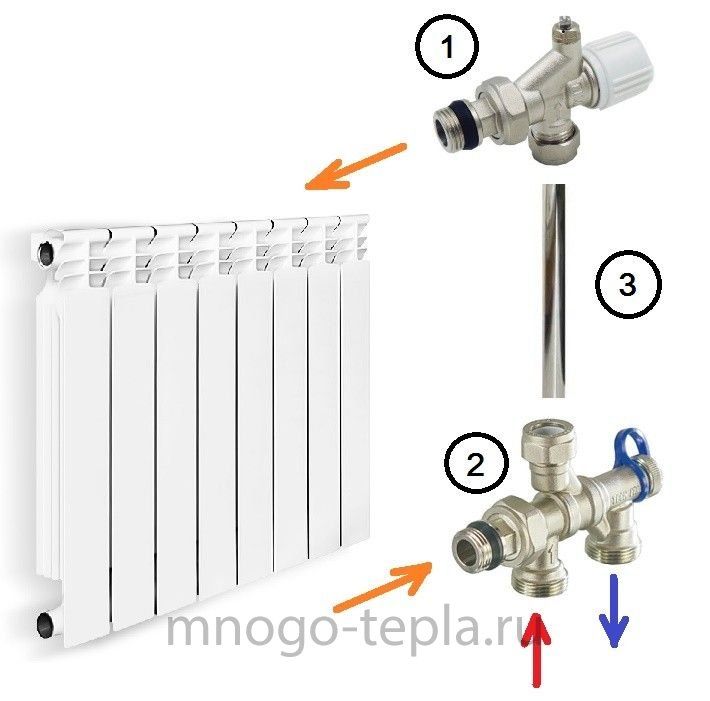

Боковое подключение предполагает наличие удлинителя отвода потока — детали с трубкой, ввернутой во входное отверстие. За счет него активируется забор (выпуск) охлаждающей жидкости в дальней точке радиатора, поток будет течь равномерно по диагонали.
В доме с вертикальной подачей теплой воды боковое одностороннее подключение является основной схемой зданий с централизованной системой, обеспечивающей хороший возврат панельных блоков.
Перед началом монтажа отключают систему отопления и демонтируют старую батарею. Под новый обозначают место для кронштейна на стене. Для мягкой стены понадобятся дюбели.
Процесс установки не займет много времени, при желании техники. Как правило, зарубежные фирмы (Buderus, Purmo) предлагают крепеж в комплекте с радиатором. Описание должно содержать инструкцию, переведенную на русский язык (импортный товар). Штуцеры с накидными гайками вкручиваются в радиатор при монтаже, а кран накручивается на трубу, обмотанную гайкой. Для качественной сборки нужен ключ, подходящий под «американки». Из подручных средств используйте воткнутый в штуцер рожковый ключ (если поддается выкручиванию).
При сборке радиатора обязательно «залить» все 4 отверстия — переходники в патрубки, кран Маевского или заглушку. Все соединения тщательно герметизируются, можно использовать пасту Юнипак. Обратите внимание на правую и левую резьбу при установке уплотнений жгутового типа.
Установка шаровых кранов в качестве запорной арматуры позволяет в дальнейшем беспрепятственно очищать или перекрывать отдельный радиатор. Выполнение рекомендаций позволит исключить протечки и выход из строя системы отопления.

Имеет ли значение, с какой стороны радиатора течет и возвращается?
Имеет ли значение, какая сторона радиатора течет и возвращается?
Магазин не будет работать корректно в случае, если куки отключены.
Возможно, в вашем браузере отключен JavaScript. Для максимально удобного использования нашего сайта обязательно включите Javascript в своем браузере.
Поиск
- Бесплатная доставка Быстрая
- Наше обещание устойчивого развития
- Цена соответствует
Меню
Учетная запись
- Аксессуары
- Клиренс
- Бестселлеры
- Вдохновение
- Номера
- Совет
- Калькулятор отопления
7 февраля 2023 г.
Имеет ли значение, с какой стороны радиатора течет и возвращается?
Если вы пытаетесь установить радиатор самостоятельно, то вы, вероятно, знаете, что одна сторона радиатора пропускает горячую воду в радиатор, а другая сторона возвращает более холодную воду обратно в котел. Важно знать, что важно, поэтому в этой статье мы объясним различия и то, как вы можете обеспечить бесперебойную установку радиатора.
Что такое подающая и обратная трубы?
В системе центрального отопления подающая и обратная трубы являются важным компонентом водопроводной системы. По подающему трубопроводу горячая вода от котла системы отопления поступает к радиаторам, а по обратному трубопроводу – охлажденная вода возвращается в котел.
Подающая труба обычно подключается к выходу из котла, и по ней горячая вода поступает к радиаторам. Когда горячая вода проходит через радиаторы, тепло передается от воды к воздуху в помещении, нагревая помещение. Охлажденная вода затем возвращается в котел через возвратную трубу, где она повторно нагревается и циркулирует обратно по системе.
Подающая и обратная трубы должны быть правильно подобраны и установлены для обеспечения эффективного и действенного отопления. Неправильный размер или установка могут привести к таким проблемам, как низкий расход воды, плохая эффективность нагрева или даже отказ системы. Важно проконсультироваться с профессионалом для правильной установки и обслуживания системы центрального отопления.
Обычно сторона радиатора с пометкой «вход» или «подача» предназначена для подключения к потоку горячей воды от насоса системы отопления, а сторона с пометкой «выход» или «обратка» предназначена для подключен к обратной линии, по которой охлажденная вода возвращается к насосу системы отопления. Однако в некоторых случаях может не иметь значения, какая сторона используется для потока, а какая для возврата, если соединения выполнены правильно.
Как проще всего идентифицировать подающую трубу?
Самый простой способ идентифицировать подающую трубу в системе центрального отопления — следить за направлением потока. Подающая труба несет горячую воду от котла системы отопления к радиаторам, поэтому она должна проходить от котла к радиаторам.
Вы можете использовать следующие шаги для идентификации подающей трубы:
1. Найдите котел: Найдите местонахождение котла в вашей системе отопления.
2. Ищите указатели направления потока: Некоторые системы отопления имеют стрелки или этикетки, указывающие направление потока. Если они есть в вашей системе, следуйте по стрелкам или меткам к радиаторам, чтобы найти подающую трубу.
3. Осмотрите трубы: Если индикаторы направления потока отсутствуют, осмотрите трубы. Подающая труба должна быть горячей на ощупь, так как по ней течет горячая вода.
4. Подтверждение с помощью расходомера: Если вы все еще не уверены, какая труба является расходомерной, вы можете использовать расходомер для подтверждения (если вы профессионал). Расходомер укажет направление потока и поможет определить расходную трубу.
Как убедиться, что радиаторные клапаны установлены на правильных трубах
Чтобы убедиться, что радиаторные клапаны правильно установлены на подающей и обратной трубах, выполните следующие действия:
1. Определите направление потока: Перед установкой клапанов важно определить направление потока в системе трубопроводов, что можно сделать, выполнив действия, описанные выше
2. Идентификация подающей и обратной труб: Как только направление потока установлено, вы можете идентифицировать подающий и обратный трубопроводы. По подающему трубопроводу горячая вода поступает к радиатору, а по обратному – охлажденная вода возвращается в систему отопления.
3. Установите клапан на подающем трубопроводе: Радиаторный клапан должен быть установлен на подающем трубопроводе рядом с радиатором. Клапан должен быть установлен в вертикальном положении так, чтобы направление потока было обращено к радиатору.
4. Подсоедините вентиль к радиатору: Подсоедините радиатор к клапану с помощью гибкого шланга или компрессионного фитинга. Убедитесь, что соединение плотное и надежное, чтобы предотвратить утечку.
5. Установите клапан на возвратной трубе: Радиаторный клапан должен быть установлен на обратной трубе рядом с радиатором. Клапан должен быть установлен в вертикальном положении с направлением потока от радиатора.
6. Подсоедините радиатор к обратному трубопроводу: Подсоедините радиатор к обратному трубопроводу с помощью гибкого шланга или компрессионного фитинга. Убедитесь, что соединение плотное и надежное, чтобы предотвратить утечку.
7. Проверка системы: После установки клапанов включите систему отопления и проверьте ее на наличие утечек. Если все работает правильно, вы сможете отрегулировать температуру каждого радиатора, поворачивая вентили.
Термостатические радиаторные вентили должны быть на подаче или на обратке?
Термостатический вентиль радиатора (TRV) обычно устанавливается на подающем трубопроводе системы центрального отопления. TRV регулирует подачу горячей воды к радиатору в зависимости от температуры в помещении, что позволяет контролировать температуру в каждой отдельной комнате.
При установке на подающей трубе TRV измеряет температуру в помещении и регулирует подачу горячей воды к радиатору для поддержания заданной температуры. Если в комнате слишком холодно, TRV открывается, позволяя большему количеству горячей воды проходить через радиатор, нагревая комнату. Если в комнате слишком тепло, TRV закрывается, чтобы уменьшить поток горячей воды, охлаждая комнату.
