Как прочитать и расшифровать формулу стеклопакета пластикового окна

Каждый, кто мечтает об уюте дома, задумывается о монтаже ПВХ окон. Они постепенно заменяют собой устаревшие деревянные рамы. При покупке пластикового окна вам предстоит выбрать не только модель и тип профиля, но и стеклопакет – важнейший элемент системы. Именно он помогает защищать от утечек тепла, внешних шумов, способствует проникновению в помещение солнечных лучей. Чтобы не допустить ошибки, нужно грамотно выбрать формулу стеклопакета, а для этого необходимо уметь читать ее расшифровку. Как научиться читать и понимать «закодированную» информацию о стеклопакете, мы расскажем далее.

Чтобы иметь четкое представление о технических данных ПВХ окна, важно уметь разбираться в формулах стеклопакета, состоящих из буквенно-числовых знаков, каждый из которых передает определенную информацию. В формуле отображаются особенности, количество и тип стекол, ширина дистанционных рамок, тип наполнения воздушных камер. В итоге вы получите ценные сведения об эксплуатационных параметрах стеклопакета.

Таким образом, формула – это структура стеклопакета, выраженная знаками и определяющая конкретные параметры. Она никак не зависит от типа остекляемой недвижимости, «чтение» всегда будет одинаковым, независимо от того, говорим мы о жилой комнате или складском помещении.

Формула стеклопакета – это совокупность знаков, своеобразная аббревиатура, чтение которой начинается с наружной стороны конструкции:

1. толщина и тип стекла.
2. ширина внутренней дистанционной рамки.
3. характеристики второго стекла.
4. параметры второй дистанционной рамки.
5. параметры третьего стекла.

Иногда формула начинается не с цифр, а с аббревиатуры. Например, СПО обозначает однокамерный стеклопакет. СПД – двухкамерный. При этом СП – это сокращение от «стеклопакета», а О и Д – указание на одну или две воздушных камеры.

Для обозначения толщины стекол и расстояния между ними используются привычные нам цифры, при этом меньшее число, как правило, это параметр стекол, а большее – расстояние между ними, называемое спейсером или дистанционной рамкой.

Приведем простой пример СПО пакета. Его формула 4-16-4 подсказывает, что наружное и внутреннее стекла по 4 мм, а между ними располагается рамка 16 мм. Совокупная толщина стеклопакета – 24 мм.

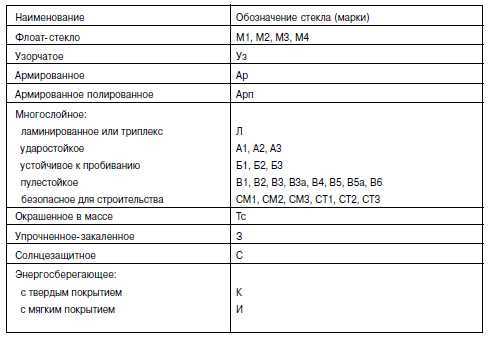

В маркировке могут встречаться индексы с буквами, например, М1 – обозначение флоат-стекла. К числам иногда добавляют уточнения, о которых поговорим ниже.

При чтении формул обращайте внимание на следующие закономерности:

• Толщина стекла 4 мм считается стандартной для окон «обычных» форматов, но для больших проемов выбирают стекло толщиной 6 мм.
• Чем толще стекла, тем меньше ширина расстояния между ними.
• Расстояние между стеклами всегда четное.

Чтение формул производим слева направо. Первая цифра относится к наружному стеклу, выходящему на улицу, последняя – ко внутреннему (в помещении).

• М – стандартное прозрачное стекло, без дополнительных опций.
• F – повышенной прочности, также известное как «флоат-стекло». Улучшает тепло- и шумоизоляцию окна.
• PI – покрытое энергосберегающей пленкой.
• К – низкоэмиссионное с твердым покрытием, его задача – защита от механических воздействий.
• I — низкоэмиссионное с мягким покрытием, его цель – улучшенное сохранение тепла.
• S – окраска в массе.
• Уд – ударопрочное.
• Б – бронированное.

При изготовлении таких стекол повышенной прочности в состав включают проволоку из низкоуглеродистой стали. Маркировка, подсказывающая, что перед нами армированные стекла – А. Пример формулы: СПО 4А-10-4А. Это однокамерный пакет толщиной 18 мм с двумя армированными стеклами по 4 мм и спейсером 10 мм

Такое стекло узорчатое и полированное, прозрачное или окрашенное в массе. Под воздействием высоких температур может треснуть, но за счет арматуры сохранит свою целостность. Используется для фасадного остекления, а также на промышленных предприятиях. Проволочное включение минимальны, поэтому на светопрозрачность практически не влияет.

Его получают путем склеивания отдельных листов полимерами. Это гарантирует повышение прочности. Обозначить триплекс в формуле стеклопакета можно двумя способами:

• МС – многослойность. Индекс МС33.2 подсказывает, что в конструкции 2 стекла 2 мм и пленка 1 мм.
• Цифрами: 3-3-1 (3(1)3, 3.1.3). Маркировка подсказывает, что в конструкцию входят 2 склеенных стекла по 3 мм с толщиной пленки 1 мм.

Обратите внимание, иногда в маркировке указываются дополнительные индексы, расшифровка их предлагается в договоре или приложениях к нему.

В стеклопакете триплекс может использоваться пленка Stratophone (Стратофон), отличающийся улучшенной звукоизоляцией. В формуле выглядят так: 4.4.2S-12-4. Это СПО пакет с толщиной 24 мм.

Они имеют следующее обозначение в формуле: Ton, Т, Тон, тон.масс. Например, если речь идет об однокамерном тонированном стеклопакете, имеем формулу: СПО 4Т-12-4Т. В состав конструкции входят два тонированных стекла 4 мм со спейсером 12 мм.

Часто в маркировке указывается конкретный цвет: Gray (серый), Bronze (бронза), Green (зеленый) и другие. Эти индексы следуют за толщиной лист. Например, СПО 4 Gray – 16 – 4 Gray. В конструкцию включены два серых тонированных стекла 4 мм с рамкой 16 мм.

Мультифункциональные стекла обозначаются индексом MF. Как следует из названия, такие конструкции компилируют два свойства – энергосбережение и защита от УФ-лучей. Отличаются многослойным напылением, сохраняя в помещении комфортную температуру и отражая солнечное излучение. Некоторые производители прописывают вид покрытия, например, CSG.

Формула: 4csg-10ar-4-10ar-4i. Расшифруем ее: это СПД пакет, с 3 типами стекол:

• мультифункциональное CSG,
• обычное флоат
• энергосберегающее с i-покрытием.

Заполнение аргоном, ширина спейсеров 10 мм. Совокупная толщина конструкции 32 мм.

Такие полупрозрачные стекла используются для реализации незабываемого интерьера. Изготавливаются они по технологиям химического травления или пескоструйного матирования.

Для маркировки используют такие обозначения: Сатин, Satin, Mateluх. Например: СПО 4Mateluх -12-4 Mateluх. Встречаются стекла с белым, графитовым и бронзовым матовым покрытием.

Рельефные стекла называются узорчатыми, они также имеют свою маркировку, наиболее часто можно увидеть обозначение Krizet (рифленое). Такие конструкции бывают окрашенными в широкой палитре или прозрачными.

Производятся двумя методами, обозначение которых можно найти в маркировке:

• Термозакалка. Прочность достигается нагревом до 680 градусов и последующим остыванием. Если такой лист случайно разбить, он разлетится на осколки, порезаться которыми невозможно. Обозначается ESG. Формула: СПО 4ESG-12-4 ESG. В стеклопакет входят два закаленных стекла 4 мм, изготовленных термозакалкой, расстояние между ними 12 мм.
• Термоупрочнение. Охлаждение более продолжительно, чем при первом варианте. Если стекло разбить, осколки будут травмоопасными. Обозначается TVG. Например: СПО 4TVG-12-4 TVG.

Попадаются и обозначения З, Зак – закаленное стекло, ударо- и термически устойчивое.

Если стеклопакет характеризуется энергосберегающими функциями, в его формулу включают букву Э. Например: СПД Э4-10-4. Это однокамерный пакет с 2 стеклами 4 мм, энергосберегающий. Также маркировка учитывает способ изготовления:

• К – на поверхность стекла нанесены олово или индий. Сокращает утечки тепла.
• i –покрытие с серебряным напылением. Имеет большую прозрачность и лучше сохраняет тепло, чем к-стекло.

Заводы используют и уникальные индексы в маркировке, уточнять их нужно в компаниях.

Энергосберегающие конструкции необходимы для жилых домов, а также помещений, где сохранение температуры важно, например, в отапливаемых складах.

Иногда стеклопакеты отличаются улучшенными солнцезащитными параметрами. Определить их при покупке поможет знание формулы, обозначаются такие конструкции буквой С. Пример: СПД С 4-12-4.

Иногда производители производят такие пакеты по уникальным технологиям, их обозначение в формуле необходимо уточнять на заводе.

Такие рамки – спейсеры – используются для разграничения камер. Изготавливаются они из алюминия или пластика, в маркировке стандартные рамки буквенного индекса не имеют, указывается только миллиметровка – ширина, от 6 до 30 мм. Пример: СПО 6-14-4. Это однокамерный стеклопакет с двумя стеклами 4 и 6 мм и спейсером шириной 14 мм.

Вторая разновидность – утепленные – маркируется. Используется обозначение ТД (ТР) – Теплая Дистанция (терморазрыв). Приведем пример: СПО 4-10ТД-4.  Другие варианты индексов: Termix, TPS, Spacer и др. Так производители обозначают термовставки, задача которых – повышение теплоизоляции.

Камера – это полость между стеклами, для заполнения которой используется воздух или инертный газ. Глядя на формулу пакета, мы сможем определить, сколько в нем камер. Их число совпадает с числом спейсеров. Например, если обозначение 6-14-4, то дист. рамка одна, камера также одна. 4-10-4-10-4 – это 2-камерный стеклопакет с двумя спейсерами по 10 мм.

Расстояние между стеклами варьируется в диапазоне 6-24 мм. Шумопоглощающие типы имеют различные показатели, что позволяет добиться улучшенных параметров звукоизоляции.

Индексы в формуле показывают, какой газ использован для заполнения полости. Самые распространенные варианты из-за своей эффективности и доступности по цене: воздух, Ar, Xe.

Примеры расшифровки формул: 4-ar16-4-ar16-4 – в качестве наполнения полостей данного СПД стеклопакета выбран газ аргон. Конструкция включает три стекла по 4 мм и 2 спейсера по 16 мм. Второй пример: 4-16-4-14-4 – отсутствие буквенных индексов подсказывает, что наполнение камер данного пакета – воздушное, а стекла – обычные прозрачные с толщиной 4 мм, а спейсеры различны по ширине – 16 и 14 соответственно.

Иногда инертным газом заполняется только одна камера, соответствующая маркировка поможет не ошибиться: 4-16-4-14ar-4i – первая камера с воздушным заполнением, вторая – с аргоном.

Стеклопакеты бывают стандартными – не наделенными какими-либо дополнительными свойствами и специальными (ударопрочными, шумопоглощающими, тонированными, мультифункциональными). Каждый вариант имеет собственную формулу. У однокамерных она начинается с аббревиатуры СПО. Приведем пример: СПО 4-8-4 – маркировка подсказывает, что в составе конструкции два стекла (4 мм толщиной), между ними – спейсер шириной 10 мм. Определить однокамерную модель вы сможете без проблем. В ее записи три числа.

Также в маркировке может присутствовать буква М с индексом от 1 до 8, где 1 – стекло наилучшего качества, 8 – наихудшего. Отсутствие буквы предполагает использование М1.

Приведем пример формулы двухкамерного стеклопакета. Начинается она с аббревиатуры СПД, далее следуют цифры: 4-12-4-16-4. Расшифровать ее несложно: в конструкцию входят три стекла одной толщины 4 мм, со спейсерами 12 мм в первом случае и 16 мм – во втором.

Энергосберегающие стеклопакеты

Часто стандартного пакета бывает недостаточно, поэтому клиенты заказывают варианты с улучшенными характеристиками, например, энергосберегающими. На их поверхность наносят металлическое покрытие, отражающее тепловые лучи. Следовательно, в помещении, где поставлены такие пакеты, летом будет прохладно, а зимой – тепло. Для обозначения покрытий выбраны латинские буквы К (твердое) или и, i (мягкое). Формула выглядит так: 4-14-4-14-4i. В стеклопакет включены три стекла 4 мм, последнее – внутреннее – энергосберегающее с i-покрытием. Модель двухкамерная, ширина спейсеров – 14 мм. Совокупная толщина 32 мм.

Шумоизоляционные стеклопакеты

Шумоизоляционные стеклопакеты обозначаются буквой Ш. Пример формулы: СПД Ш 6-16-4. Этот пакет позволяет получить уровень шумопоглощения до 32 дБ. Часто в подобных вариантах монтируются стекла различной толщины, а также значительная ширина спейсера, за счет которой «гасятся» нежелательные звуки.

Приведем примеры чтения формулы стеклопакета. Запись СПД УдЭ6ESG–16–4M1–12Ar–4i обозначает:

• Это СПД стеклопакет с улучшенными характеристиками: ударопрочный и энергоэффективный.
• Толщина трех светопрозрачных заполнений – по 4 мм.
• При изготовлении первого использовалась термозакалка, второе – обычное. Третье имеет мягкое серебряное напыление.
• В конструкции две камеры, первая заполнена воздухом (нет обозначения), вторая – аргоном.

Еще один пример: СПД 4М1-10ТР-4М1-10Ar-4К. Прочитаем информацию производителя:

• Это двойной стеклопакет толщиной 32 мм (узнаем параметр, сложив все цифровые индексы) с 3 стеклами марки М1 по 4 мм каждое, одно из которых с энергосберегающим покрытием.
• Первый спейсер шириной 10 мм, из алюминия, с терморазрывом.
• Вторая рамка имеет аналогичную ширину и образует камеру, заполнение – аргон.

Прочитаем формулу СПО стеклопакета: 4-16-4. Это конструкция с двумя стеклами толщиной 4 мм и спейсером 16 мм. Поскольку буквенных индексов нет, делаем вывод, что энергосберегающее покрытие также отсутствует. Общая толщина 24 мм, воздушная камера одна, заполнена воздухом. Эти параметры позволяют добиться теплоизоляции 0,36 м²К/Вт. Показатель незначительный, такой пакет допускается монтировать только в неотапливаемых помещениях.

Пример разбора формулы двойного стеклопакета: 4-10-4-10-4. Начинаем чтение слева направо. Это двухкамерная конструкция с тремя стеклами каждое по 4 мм. Общая толщина пакета 32 мм. Между стеклами находятся два спейсера по 10 мм, заполнение камер – воздух. Энергосберегающего покрытия нет – об этом говорит отсутствие буквенных индексов. Коэффициент сопротивления теплопотерям 0,86 м²К/Вт. Сама конструкция подойдет для монтажа в помещениях, в которых сохранение тепла не в приоритете, например, для дачных домиков.

Отправьте заявку и узнайте
стоимость Вашего окна!

ЗАКАЗАТЬ ЗАМЕР

Написать директору

Формула стеклопакета — «Приоргласс»

Содержание

1. Формула стеклопакета
2. Расшифровка формулы стеклопакета
3. Формулы стандартных одинарных и двойных стеклопакетов
   • Формула однокамерного стеклопакета в стандартном исполнении
   • Формула двухкамерного стеклопакета в стандартном исполнении
4. Формулы специальных и улучшенных стеклопакетов, маркировки их частей
   • Формулы стеклопакетов со специальными стеклами
   • Формулы стеклопакетов с тонированными стеклами
   • Формула триплекса
   • Формула ударопрочного стеклопакета
   • Формула шумоизоляционного стеклопакета
   • Формула солнцезащитного стеклопакета
   • Формулы матовых стекол
   • Формулы узорчатых стекол
   • Маркировки дистанционных рамок
   • Маркировки камер
5. Итоги
6. ГОСТы на стеклопакеты

Формула стеклопакета — это его маркировка. О ней мы и расскажем в этой статье. Прочитав ее, вы узнаете:

• как расшифровать формулу стеклопакета;
• как маркируют различные типы стекол;
• какие обозначения встречаются в формулах ударопрочных, солнцезащитных, энергосберегающих, звукоизоляционных пакетов и триплекса;
• какие технологии используют при их производстве;
• изготовление стеклопакетов какого типа заказать в том или ином случае.

Расшифровка формулы стеклопакета

Расшифровка формул стеклопакетов требует знания их общей конструкции, а также применяемых производителями обозначений. Для начала рассмотрим структуру маркировки.

Она включает в себя два блока.

• Блок из буквенных обозначений. В нем указывают количество камер и ключевые особенности стеклопакета. Пример — «СПД Уд Э».
• Блок формата x1–y1–x2–y2–x3. В нем указывают толщину стекол и ширину дистанционных рамок. К числам добавляют различные уточняющие обозначения. Пример — 4ESG–16–4M1–14Ar–4i.

В итоге формула этого стеклопакета выглядит так: СПД Уд Э 4ESG–16–4M1–14Ar–4i. Как видите, получилось нечто непонятное для неподготовленного заказчика. Далее мы расскажем, как читаются такие маркировки.

Формулы стандартных одинарных и двойных стеклопакетов

К стандартным относятся стеклопакеты, которые не обладают специальными дополнительными свойствами. Это повышенные ударопрочность, морозостойкость, звукоизоляция, энергосбережение, защита от ультрафиолетовых лучей и пр.

Конструкции выглядят так.

Изображение №1: однокамерный и двухкамерный стеклопакеты в стандартном исполнении

Формула однокамерного стеклопакета в стандартном исполнении

Формула однокамерного стеклопакета содержит в себе «СПО» (СтеклоПакет Одинарный). Рассмотрим пример.

СПО 4М-10-4М

Маркировка указывает на то, что в состав пакета входят два стекла толщиной 4 мм.  Ширина дистанционной рамки — 10 мм. Буква М обозначает качество стекол, полученных методом вытяжки. Диапазон значений — от М1 (высшее качество) до М8 (низкое качество). Если в маркировке стоит просто буква «М», то это обозначает «М1», т. е. высшее качество.

Основные характеристики стандартных однокамерных стеклопакетов с различными формулами представлены в размещенной ниже таблице. Как видите, при высшем качестве стекол букву «М» вообще не указывают в формулах.

Изображение №2: основные характеристики стандартных однокамерных стеклопакетов

Формула двухкамерного стеклопакета в стандартном исполнении

Формула двухкамерного стеклопакета содержит в себе «СПД» (СтеклоПакет Двухкамерный). Рассмотрим пример.

СПД 4М-10-4М-10-4М

В этом случае мы имеем двухкамерный стеклопакет, изготовленный из 4-миллиметровых стекол высшего качества. Ширина дистанционных рамок — 10 мм.

Основные характеристики стандартных однокамерных стеклопакетов с различными формулами представлены в размещенной ниже таблице.

Изображение №3: основные характеристики стандартных двухкамерных стеклопакетов

Формулы специальных и улучшенных стеклопакетов, маркировки их частей

Формулы специальных и улучшенных стеклопакетов отличаются расширенными структурными блоками. В первый добавляют различные буквенные обозначения, а к числам второго приписывают уточняющую информацию.

Формулы стеклопакетов со специальными стеклами

При использовании специальных стекол расширяют вторые блоки формул. К числам, обозначающим толщину листов, приписывают следующие обозначения.

• F или float. Маркировка говорит об использовании флоат-стекол, изготовленных методом непрерывного отлива силикатной смеси на слой олова с охлаждением. Пример — СПО 4F-10-4F.
• Fjumbo. Это большие архитектурные флоат-стекла. Максимальный размер — 6*3,21 м. Пример — СПО 4Fjumbo-10-4Fjumbo.
• А. Говорит о том, что стекла армированы. При их производстве в силикатные смеси устанавливают проволочные сетки из низкоуглеродистой стали. СПО 4А-10-4А.

Фотография №1: армированное стекло

Формулы стеклопакетов с тонированными стеклами

Если в состав стеклопакета входят тонированные стекла, к их толщине добавляют следующие обозначения.

• Ton, Т, Тон, тон. масс. Это обобщенные аббревиатуры тонированных стекол. Пример СПО 4Т-10-4Т.
• Bronze, Green, Gray ит. п. Указывают на конкретный цвет тонировки. Пример — СПО 4Green-10-4Green.

Тонированные флоат-стекла изготавливают при помощи добавления в жидкое сырье оксидов металлов.

Фотография №2: тонированные стекла

Формула триплекса

Формула триплекса выглядит иначе. Многослойные стекла производят методом склеивания нескольких листов при помощи специальных полимерных пленок или составов. За счет этого достигается максимальная ударопрочность и повышается безопасность эксплуатации.

Изображение №4: триплекс

Триплекс в маркировках обозначают двумя способами.

1. 3-3-1 (3(1)3, 3.1.3). Триплекс склеен их двух 3-миллиметровых стекол. Толщина пленки — 1 мм.
2. MC1. «МС» обозначает Многослойное Стекло. В этом случае оно склеено из двух 4-миллиметровых листов. Толщина пленки — 1 мм.

Формулы стеклопакетов с закаленными стеклами

Для изготовления закаленных стекол применяют два метода.

• Термозакалка. Листы нагревают до 680 °C, а затем равномерно охлаждают. В результате получаются прочные стекла, которые при сильном повреждении разбиваются на тупые осколки (крошка).
• Термоупрочнение. Отличается от термозакалки более длительной стадией охлаждения. При разрушении таких стекол образуются крупные острые осколки.

Фотография №3: закаленное стекло

Формула закаленного стекла указывает на технологию изготовления.

• ESG — термозакалка. Пример — СПО 4ESG-10-4ESG.
• TVG — термоупрочнение. Пример — СПО 4TVG-10-4TVG.

Закаленные стекла относятся к ударопрочным.

Формула ударопрочного стеклопакета

Если стеклопакет относится к ударопрочным, в первый блок формулы добавляют аббревиатуру «Уд».

Как видите, двойной стеклопакет, формулу которого мы приводили вначале статьи (СПД Уд Э 4ESG–16–4M1–14Ar–4i) обладает повышенной ударопрочностью. Также вы теперь можете легко определить, что первое стекло закалено по технологии термозакалки. Еще немного, и вы сможете расшифровать эту формулу до конца.

Формула шумоизоляционного стеклопакета

Если стеклопакет обладает повышенными шумоизоляционными свойствами в своем классе, в первый блок формулы добавляют букву «Ш».

Пример — СПД Ш <характеристики стекол и дистанционных камер>.

Обратите внимание! На шумоизоляцию окон влияют следующие факторы.

• Толщина стекол. Чем они толще, тем выше устойчивость к вибрациям.
• Ширина дистанционных рамок. Чем они шире, тем выше содержание воздуха или звукоизоляционных газов.
• Использование стекол различной толщины. Эта технология производства стеклопакетов препятствует распространению эффекта резонанса.

Формула солнцезащитного стеклопакета

Если стеклопакет обладает повышенными солнцезащитными свойствами, в первый блок его формулы добавляют букву «С».

Пример — СПД С <характеристики стекол и дистанционных камер>.

Солнцезащитные стеклопакеты отражают или поглощают энергию. Существуют три типа таких стекол.

• Тонированные с функцией поглощения.
• Рефлекторные. Имеют твердые покрытия (оксиды металлов) которые наносят пиролитическим методом. Рефлекторные фасадные стеклопакеты отличаются ярко выраженным зеркальным эффектом.
• С мягким покрытием. Многослойные нанопокрытия наносят магнетронным методом.

Фотография №4: фасад из рефлекторных стекол

Обратите внимание! Производители, применяющие для производства стеклопакетов собственные уникальные технологии, приписывают к толщине солнцезащитных стекол специфические аббревиатуры. Их значения уточняйте у сотрудников заводов-изготовителей.

Формулы матовых стекол

Для матирования стекол применяют химическое травление и пескоструйную обработку. В первом случае получаются равномерные покрытия. Второй метод используют для создания оригинальных изображений и узоров.

Фотография №5: матовое стекло

Самые распространенные маркировки матовых стекол — Satin, Сатин и Matelux. Пример — СПО 4Satin-10-4Satin.

Формулы узорчатых стекол

Узорчатое и рифленое стекло имеют рельефную поверхность, которая сильно ограничивает просматриваемость.

Фотография №6: узорчатое стекло

Самая распространенная маркировка — Krizet.

Маркировки дистанционных рамок

Дистанционные рамки бывают стандартными (алюминиевый профиль) и утепленными. Первые не маркируют.

Для улучшения характеристик используют различные вставки. В этом случае рамки маркируют аббревиатурой TP или ТД, что означает Теплая Дистанция.

Пример — СПО 4-10ТД-4.

Маркировки камер

Маркировка камер указывает на то, какими газами они заполнены.

• Аббревиатура отсутствует — воздух.
• Ar — аргон.
• Sf — гексафторид серы.
• Xe — ксенон.
• Kr — криптон.

Формула энергосберегающего стеклопакета

Если стеклопакет обладает повышенными энергосберегающими свойствами, в первый блок его формулы добавляют букву «Э».

Пример — СПД Э <характеристики стекол и дистанционных камер>.

Для конкретных энергосберегающих стекол также существуют обозначения, указывающие на технологию их изготовления.

• K. Эту маркировку имеют энергосберегающие стекла с твердыми покрытиями. Пример — СПО 4-10-4К. Такие стекла изготавливают методом нанесения оксида олова или индия.
• i. Эту маркировку имеют энергосберегающие стекла с мягкими низкоэмиссионными покрытиями. Пример — СПО 4-10-4i. Такие стекла производят методом нанесения оксида серебра вакуумно-магнетронным способом.

Изображение №5: принцип работы i-стекол

Как и в случае с солнцезащитными стеклами, некоторые производители добавляют уникальные маркировки. Уточняйте особенности таких стекол при заказе.

Итоги

Теперь вы сможете правильно расшифровать формулу стеклопакета, приведенную в начале статьи.

Итак, маркировка СПД Уд Э 4ESG–16–4M1–14Ar–4i означает, что:

• перед вами ударопрочный энергосберегающий двухкамерный стеклопакет;
• толщина всех стекол — 4 мм;
• первое закалено по технологии термозакалки;
• второе — обычное;
• энергосберегающие свойства третьего стекла обусловлены мягким покрытием из оксида серебра;
• первая камера заполнена воздухом;
• ее ширина — 16 мм;
• вторая камера заполнена аргоном;
• ее ширина — 14 мм.

Как видите, если знать обозначения, то сложностей с расшифровкой формул не возникает. Рекомендуем вам также ознакомиться с ГОСТами на стеклопакеты.

ГОСТы на стеклопакеты

ГОСТы стеклопакетов доступны для скачивания по размещенным ниже ссылкам.

ГОСТы.

Расшифровка условий замены окон — Hodges Window & Doors

31 января 2019 г., 14:30

Первоначально опубликовано на сайте Inspired by Marvin.

Что на самом деле означает технический жаргон в процессе замены окон и дверей и почему вы должны его понимать.

Приступая к проекту замены окон, иногда кажется, что оконные компании или подрядчики по замене просто говорят на другом языке. Вас просят взвесить, какие разделенные литники вы хотите, нужен ли вам выход и какого цвета уплотняющая полоса. Ваш подрядчик может предложить ограничитель створки, если у вас есть маленькие дети, или искусственную решетчатую рейку, чтобы имитировать внешний вид двустворчатого окна.

Между тем, вы могли бы быть в чужой стране, потому что ни один из этих терминов не имеет смысла, и вы были потеряны с тех пор, как прочитали слова «имитация разделенного облегченного с прокладкой».

Первый шаг к тому, чтобы чувствовать себя увереннее в процессе замены окон, — это понять терминологию, и мы здесь, чтобы помочь разобраться со сложными терминами и отраслевым жаргоном, чтобы вы могли быть на равных. Мы составили учебник для начинающих по некоторым наиболее часто произносимым фразам во время проекта по замене окон, заменив сложную терминологию простыми объяснениями, чтобы вы могли понять ценность определенных вариантов и знать, какие вопросы следует задавать с самого начала.

ТЕРМИНЫ ДЛЯ ОКНА РАСШИФРОВАННЫЕ

Створка  = то, что удерживает стекло в окне
Это часть окна, которая соприкасается со стеклом. Когда вы толкаете окно вверх или наружу, чтобы открыть его, вы двигаете створку. Часть, которая проходит вверх и вниз с каждой стороны, – это  профиль , а часть, которая проходит сверху или снизу, – это  рейка . В ваших разговорах о замене профессионал может упомянуть узкие стойки и поручни в качестве аргумента в пользу продажи — например, меньшая ширина означает больше места для стекла и больше дневного света.

Ограничитель створки или устройство контроля открывания окна =  предохранительное устройство
Если у вас есть маленькие дети или если этого требуют местные правила, на верхних этажах может потребоваться ограничитель створки  или  устройство контроля открывания окна  насколько далеко может открываться окно. Ограничитель створки означает, что створка может открываться только примерно на 4 дюйма, помогая предотвратить падение через открытые окна. Устройство управления открытием окна достигает той же цели, но имеет двухэтапный процесс освобождения, который позволяет створке полностью открыться, если вам это нужно, например, если вам нужно, чтобы это окно было точкой выхода. Узнайте у своего специалиста по окнам о местных требованиях и о том, какие у вас есть варианты, чтобы соответствовать этим стандартам безопасности.

Рама =  конструкция для установки створки
Без рамы вашим оконным створкам было бы не во что вписаться — невозможно было бы прикрепить к стене и не было бы каркаса для фактической работы. Каркас обеспечивает структуру и поддержку. Нижняя часть рамы называется подоконник , верхняя часть жатка , а боковые стороны называются косяки . При замене есть различные варианты, которые позволяют вам поместить «раму в раму», а не разбирать до шпилек. Мы согласны, что это немного сбивает с толку, поэтому мы написали отдельную запись в блоге о вставке и замене полнокадрового окна.

*Совет: раму не следует путать с оконной рамой, которая размещается на стене, чтобы скрыть щели и добавить декоративности, и всегда может быть изменена позже. Цвет и материал рамы и створки? Не так просто изменить.

Подоконник =  нижняя часть оконной рамы
Также известна как место, где вы можете поставить несколько растений, если ваш подоконник достаточно глубокий. Но следите за тем, чтобы рядом с окнами не было слишком много растений, потому что они могут привести к избыточной конденсации.

Muntins/Simulated Divided Lites = элементы, образующие сетку
Эти декоративные планки прикрепляются к стеклу, чтобы создать вид сетки. У вас может быть только пара или несколько, чтобы имитировать внешний вид множества отдельных оконных стекол, как в старые времена (отсюда и «симулированная» часть. Настоящая вещь будет называться «настоящим разделенным облегченным»). Вы также можете услышать, как профессионалы называют их решетками или muntins . Ваш сосед может ссылаться на «перекрещивающиеся линии» в окне или «окно с квадратами». Некоторые из них на самом деле будут между двумя стеклами, а не снаружи, что называется 9. 0009 решетки между стеклом — или сокращенно GBG — и облегчают очистку, так как к стеклу снаружи ничего не прикреплено.

*Совет: GBG не следует путать с прокладками. Если у вас есть GBG, у вас нет ничего на обращенной наружу части оконного стекла. Если дотронуться до окна, то чувствуешь только гладкое стекло. Распорки также находятся между оконными стеклами, но они сочетаются с имитацией разделенных стекол снаружи и помогают создать впечатление отдельных оконных стекол.

Рейлинг =  средняя часть двустворчатого окна. две части встречаются. Здесь вы увидите свой замок для створки или запорную фурнитуру на этом типе окна.

*Совет: сверхтолстый muntin/divided lite  можно добавить к другим типам окон, чтобы имитировать классический вид двустворчатых окон, предлагая другой тип работы с окном. Мы называем это «имитация чекрельса».

Выход =  точка выхода
Выходное окно — это окно, которое достаточно велико (согласно кодам в вашем районе), чтобы считаться входом или выходом в случае чрезвычайной ситуации. Большинство людей думают, что требования к выходу относятся только к спальням на цокольном этаже, но на самом деле все окна спален должны соответствовать коду выхода, а тип или размер окна, которое вы заменяете, может не соответствовать действующим нормам. Ваши соответствуют требованиям? Попросите своего эксперта по окнам помочь вам понять требования в вашем регионе.

Уплотнительная лента = уплотнение от воды и воздуха
Уплотнительная лента — материал, который может выглядеть как пена или резина — представляет собой полосу эластичного материала, которая герметизирует крошечное пространство между створкой и рамой, предотвращая утечку воздуха и вода не попадет в ваш дом. Спросите, какие цветные полосы доступны, чтобы лучше всего соответствовать цвету отделки вашего окна.

Рабочее окно = окно, которое можно открыть или закрыть
Это может показаться очевидным, но не всегда ясно, что есть окна, которые открываются и закрываются, а есть окна, которые не открываются. Окно, расположенное выше, или потенциально маленькое окно над большим окном или дверью, открывать не нужно, поэтому оно называется 9.0009 изображение/неподвижное окно . Они могут различаться по типу, в том числе те, у которых есть створка, похожая на открывающееся окно, и те, у которых просто стекло в раме. Чтобы загрузить все доступные типы окон, включая различные панорамные/стационарные окна, посетите запись в нашем блоге, посвященную вариантам замены окон.

Режим стирки =  гениальное изобретение для мытья окон
Это средство, о котором вы не подозревали, но без которого не хотите жить. Это эксклюзивная конструктивная особенность Marvin, которая позволяет вам поворачивать наши окна Ultimate Casement, чтобы легко чистить снаружи окна, удобно стоя внутри вашего дома. Аналогичный режим наклонной мойки также существует для наших окон Ultimate Double Hung G2. Когда вы оцениваете варианты окон, спросите, как их мыть, особенно если у вас двухэтажный дом и вы не любите лазать по лестницам.

Облицовка = покрытая
Детали окон и дверей (обычно деревянные) являются «облицованными», если они покрыты более атмосферостойким наружным облицовочным материалом. Часто это алюминий или стекловолокно. Поймите разницу между этими материалами и то, что это значит для долговечности и обслуживания ваших новых окон.

ДВЕРНЫЕ УСЛОВИЯ ДЕКОДИРОВАННЫЕ

Дверная панель =  часть двери, удерживающая стекло и открывающаяся/закрывающаяся
Дверная панель похожа на оконную створку — это та часть, которая двигает и удерживает стекло. Петли  прикрепите дверную панель к дверной раме,  и вы получите перекладины  (вертикальные) и рельсы (горизонтальные), точно так же, как окно
.

* Совет: не все дверные панели работают. Чтобы создать вид большой двери или стеклянной стены, можно добавить неоткрывающуюся панель с любой стороны раздвижной или распашной двери внутреннего дворика, чтобы пропускать больше света.

Дверная рама =  часть, которая крепится к стене
Без рамы вашей дверной панели было бы не за что ухватиться. Рама окружает и поддерживает вашу дверь, а также то, что соединяется со стеной. Как и в случае с окнами, важно понимать различные варианты материалов.

Подоконник =  , где ваша дверь встречается с полом
Подоконник двери немного отличается от окна — он будет установлен на существующем полу. Когда дверь закрыта, уплотнительная планка прилегает к подоконнику, и они вместе обеспечивают важную защиту от непогоды. Спросите о том, из чего будет сделан ваш порог, какие цвета вы должны выбрать и есть ли  высокопроизводительный (для определенных климатических условий) или низкопрофильный (установлен заподлицо, чтобы не споткнуться).

Многозапорная система запирания =  запирает в большем количестве мест, чем просто ручка и подоконник внизу), гарантируя, что дверь будет надежно закреплена сверху вниз, распределяя любое усилие взлома по всей длине дверной панели, а не только посередине. Система многоточечного запирания также может помочь сохранить герметичность вашей двери, повышая эффективность защиты от плохой погоды.

Французская дверь =  Не просто распашная дверь
Когда вы представляете себе французскую дверь, вы можете представить себе двустворчатую дверь в европейском стиле, открывающуюся внутрь, открывая красивый сад снаружи. Это может быть правдой, но французские двери не всегда распахиваются. Разница между французской дверью и дверью патио не в том, как она работает, а в ширине стоек и поручней на самой дверной панели. Вертикальная планка на французской двери будет шире, а перекладины вверху и внизу выше, что придаст более традиционный вид. Двери патио имеют более тонкие профили и более современный вид и могут распахиваться или раздвигаться, как французские двери.

ЭФФЕКТИВНОСТЬ И ВАРИАНТЫ ТЕРМИНЫ РАСШИФРОВАННЫЕ

Остекление =  красивое слово для обозначения стекла
покрытие на поверхности стекла, изолирующий газ для повышения энергоэффективности и герметики для стекла.

Low E =  покрытие для повышения энергоэффективности ваших окон
Low E или низкоэмиссионное покрытие – это тонкое покрытие, невидимое глазу. Он пропускает свет, но не УФ-лучи, из-за которых ваш дом нагревается от солнца. Эти покрытия имеют рейтинг от Low E1 (для северных штатов США) до Low E3, что рекомендуется для соответствия климатическим требованиям и нормам в южных штатах.

U-фактор = сколько тепла уходит из вашего дома
Проще говоря, U-фактор измеряет, насколько хорошо окно удерживает тепло внутри вашего дома. Чем меньше значение, тем лучше, потому что это означает, что меньше тепла уходит из вашего дома на улицу через окно или дверь. Этот рейтинг наиболее важен в северных районах, где ENERGY STAR ^® рекомендует окна с U-фактором от 0,25 до 0,30. В районах, где температура может быть как высокой, так и низкой, рекомендуемый коэффициент ближе к диапазону 0,30, а в преимущественно жарких районах может быть приемлемым коэффициент 0,40.

*Подсказка: возможно, вы знакомы с терминологией R-Value по другим проектам, связанным с изоляцией. Когда вы оцениваете окно или дверь, R-Value не так «ценен», потому что он измеряет только проводимость стекла. U-фактор — это число, о котором вам следует заботиться, поскольку оно измеряет приток или потерю тепла для всего окна или двери, включая створку и раму.

Приток солнечного тепла =  количество тепла, поступающего в ваш дом
Если U-фактор показывает, сколько тепла покидает ваш дом, коэффициент притока солнечного тепла (SHGC) измеряет, сколько тепла передается в ваш дом от солнца. . Это число может варьироваться от нуля до единицы, и чем меньше число, тем меньше тепла пропускает окно или дверь. Соответствующие числа для вашего дома варьируются в зависимости от вашего климата, ориентации вашего дома, степени затенения и других факторов. Для тех, кто живет в холодном климате, более высокая теплопередача в дом (большее число для SHGC) часто рассматривается как положительный фактор.

Тройное остекление или Tripane =  три стекла с изолирующим воздухом
Тройное остекление (tripane) состоит из трех окон с покрытиями Low E и изоляционным газом между стеклами, что часто позиционируется как обеспечивающее лучшее энергопотребление эффективность.

*Совет: многие не знают, что тройное стекло не обязательно означает, что окно более энергоэффективно. Стеклянные покрытия, тип газа, используемого в промежутках между стеклами, дизайн окна, используемые материалы и установка — все это играет роль. Плохо спроектированное или установленное окно или окно, изготовленное из менее энергоэффективных материалов, может сделать тройное остекление неэффективным способом расходования вашего бюджета.

ENERGY STAR =  оценок эффективности
ENERGY STAR — это государственная программа, которая «оценивает» эффективность замены окон. Вы всегда должны проверять наличие продуктов с рейтингом ENERGY STAR, и вы можете узнать, как читать этикетку ENERGY STAR здесь. Хотя программы постоянно меняются, обязательно спросите у своего специалиста по окнам, могут ли ваши энергосберегающие сменные окна претендовать на налоговые льготы.

Датчик окна/двери = решение вопроса «Я запер это окно?»
Поскольку все больше и больше домашних решений становятся автоматизированными, то же происходит и с окнами и дверями. Существует множество вариантов датчиков, которые могут сказать вам, заперты или разблокированы ваши окна и двери, но часто это большие и громоздкие элементы, которые добавляются к вашим окнам и дверям после их установки. Некоторые производители теперь предлагают скрытое решение, а наше совместимо со многими распространенными системами безопасности на рынке. Узнайте, какие варианты доступны для вас, чтобы предотвратить неприглядные дополнения к вашим прекрасным новым продуктам-заменителям.

В процессе замены может быть сложно ориентироваться, но лучшее понимание запутанной терминологии поможет вам двигаться вперед с уверенностью.

Загрузите это руководство по замене, чтобы получить дополнительные советы.

Вернуться ко всему Блог

Том, безусловно, мастер своего дела и отлично поработал. Просто хочу, чтобы вы и компания знали, что и Том, и Ларри проделали выдающуюся работу, и мы очень довольны результатами.

Дэйв Х.

Арлингтон, Вирджиния

Установка окна

Террасная дверь великолепна, а установка просто супер!!! Мне нравится, насколько она широкая, и как легко она открывается и на самом деле фиксируется! Спасибо за качественный товар и установку.

Кевин Дж.

Спрингфилд, Вирджиния

Установка дверей

Я бы ни с кем другим не связывался. Работая с Ходжесом, я знаю, что могу получить все, что захочу, и мое воображение может разгуляться.

ГДж Г.

Арлингтон, Вирджиния

Установка окон и дверей

Ваши ребята отлично поработали. Температура в доме поднялась на 3 градуса, а тепловой насос работает вдвое меньше.

Ларри К.

Гейнсвилл, Вирджиния

Установка окна

Мы обязательно снова обратимся к Hodges, когда будем менять окна в нашем доме

Daniel Q.

Вудбридж, Вирджиния

Установка двери

Весь процесс от первой встречи до установки прошел безболезненно и, что удивительно, намного дешевле, чем мы думали… Еще раз спасибо за такую ​​заботу о нас. Если кто-то из моих знакомых ищет новые окна, я обязательно порекомендую вашу компанию.

Кэрол Б.

Маклин, Вирджиния

Установка новых окон

Мы очень, очень довольны (еще раз!) с компанией Hodges… это третий раз, когда мы завершаем проект, и каждый раз мы очень довольны.

Валерия Сорока

Арлингтон, Вирджиния

Установка дверей

У Ходжеса были очень знающие продавцы, высококвалифицированные монтажные бригады, и продукт оправдывает ожидания. Вы не можете просить о лучшем, чем это.

Ричард Н.

Эшберн-Виллидж, Вирджиния

Установка дверей

Я очень доволен своими окнами, вашими установщиками и персоналом. Я действительно рекомендую вашу компанию всем и каждому. Они были быстрыми, эффективными и очень вежливыми.

Бетти Л.

Фэрфакс, Вирджиния

Установка окон

В целом, действительно фантастическая компания — они работают в бизнесе долгое время, и это видно по тому, как они относятся к покупателю. Я планирую делать окна в следующем году, и это будет мой первый телефонный звонок.

Ян В.

Северный Потомак, Мэриленд

Установка дверей

Я очень доволен и моими окнами, и установкой, и теперь «в ясный день я могу видеть всегда». Если вы хотите использовать меня в качестве рекомендателя, я был бы более чем счастлив сотрудничать.

Элизабет Х.

Арлингтон, Вирджиния

Установка окон

Нам очень нравится наша новая дверь. Монтажные работы были выполнены в срок, быстро и качественно.

Мэри Энн М.

Арлингтон, Вирджиния

Установка дверей

Раньше мы никогда не выдерживали холода. Теперь мы просто включаем отопление, и оно остается в здании. Жалоб стало меньше, чему мы очень рады.

Преподобный Дэвис К.

Фолс-Черч, Вирджиния

Установка окон

Должен сказать вам, что Марк Руссов и все сотрудники The Hodges Window Company являются не чем иным, как прекрасным представителем/дистрибьютором вашей компании, и мы без колебаний порекомендуем обе компании нашим друзьям и семье.

Дебби П.

Манассас, Вирджиния

Установка окон и дверей

Все было отлично. Продавец дал хороший совет и привел примеры того, как будет выглядеть конечный результат. Рабочие Ходжеса прибыли вовремя и работали быстро. Ведущий установщик тоже был достаточно хорошо осведомлен, поэтому работа была сделана аккуратно и без происшествий.

Джеймс Г.

Вена, Вирджиния

Установка окон и дверей

Ваше мастерство имело большое значение, и было приятно познакомиться с вами. Мы надеемся нанять вас снова.

Нэнни и Гарри Б.

Чеви Чейз, Мэриленд

Установка окон и дверей

Я просто хотел выразить благодарность бригаде, которую ваша компания прислала для установки нескольких дверей и ремонта окон в нашем доме. Они были профессиональны, заботливы, готовы сотрудничать и очень вежливы. Они являются основным активом вашей компании. В целом, наш опыт работы с компанией Hodges был очень положительным, и мы с радостью рекомендуем ваши услуги другим.

Мария В.

Бетесда, Мэриленд

Установка дверей и ремонт окон

Я хочу, чтобы вы знали, что двое ваших коллег, которые устанавливали окна, проделали выдающуюся работу… Мы с Джин очень довольны.

Тед Б.

Вашингтон, округ Колумбия

Установка окна

Установщик, которым, я думаю, был Том Лэнгуорти, проделал отличную работу. Он уважительно относился к нашему пространству и убирал за собой. Он всегда вел себя профессионально. Он кажется очень компетентным, и он порождает уверенность в своем мастерстве.

Джеймс Б.

Вашингтон, округ Колумбия

Установка окон

Большое спасибо за ремонт моего окна сегодня! Спасибо, что пришли, хотя эти окна не ваши… Неудивительно, что руководство здесь думает, что вы, ребята, можете сделать что угодно и являетесь самой полезной оконной компанией в округе.

Ким Т.

Маклин, Вирджиния

Ремонт окон

На протяжении всего процесса — от нашей первой встречи до постоянного ежедневного надзора — с вашей стороны профессионализм, качество продукции и мастерство были выдающимися.

Дэвид и Розмари P

Вена, Вирджиния

Установка окон и дверей

Нам понравилась встреча с Брайаном Уайтхаусом, и мы были впечатлены его способностью объяснить наши варианты, всегда уважать наши пожелания и никогда не раздражать нас навязчивой тактикой. .. Было так приятно иметь дело с людьми, которые знают свою работу и делают ее. это хорошо.

Сара Р.

Фолс-Черч, Вирджиния

Установка окон и дверей

Я думаю, что они проделали очень хорошую работу. Я вернусь к ним в одно мгновение.

Карен Л.

Арлингтон, Вирджиния

Замена окон и дверей

Расчет теплопотерь окон

Печать

Как вы помните из главы 7, потери тепла рассчитываются по следующей формуле: По этой же формуле можно рассчитать теплопотери для окон.

Пример 1

Дом в Государственном колледже, штат Пенсильвания, имеет 380 футов ² окон (R = 1,1), 2750 футов ² стен и 1920 футов ² крыши (R = 30). Суммарное R-значение стен равно 19. Рассчитайте потребность дома в отоплении в отопительный сезон. Какой процент тепла теряется через окна?

Решение:

Тепловые потери в отопительный сезон определяются как

Тепловые потери = Площадь × HDD × 24R-значение

Тепловые потери через окна =

380 FT2 × 6000 ° F Дни × 24 ч/день1,1 фута 2 ° F HBTUS = 49 745 455 BTUS

Потеря тепла через стены =

2750 FT2 × 6000 ° F Дни × 24 ч/день19FT2 ° F HBTU = 20,805 ° F Дни × 24 ч/день19FT2 ° F HBTU = 20,105.

Потеря тепла через крышу =

1 920 FT2 × 6000 ° F Дни × 24 ч/день 30ft2 ° F HBTUS = 9 216 000 Btus

Общая потеря тепла = 79,803 560 BTU

процент тепла. 49,74 MMBtus79,8 MMBtus×100=62,3%

Пример 2

Окна в доме, описанном в примере 1, были обновлены за 1550 долларов США. Модернизированные окна имеют R-значение 4,0.

• Какова процентная экономия энергии и счетов за отопление, если стоимость энергии составляет 11,15/млн БТЕ.
• Каков срок окупаемости этой модификации?

Решение:

a) Новые тепловые потери для окна того же размера с новым значением R равны

380 футов2 × 6000 °F дней × 24 ч/день4,0 фута2 °F hBtus = 13 680 000 Btu

Annual energy savings = 49.745 MMBTUs -13.680 MMBTUs = 36.06 MMBTUs

The percent savings is 36.06MMBTU79.84MMBTU×100=45.1%

The old heating bill would be 79.803MMBtu*$11.15MMBtu=$889.80

The new heating bill составит 43,743 млн БТЕ * 11,15 млн БТЕ = 487,73

Денежные сбережения = 402,06 доллара в год.

Период окупаемости =

Дополнительная экономия инвестиций в год = 1550,00 долларов США 402,06 долларов США = 3,85 года

В таблице показана экономическая эффективность замены старых окон новыми и улучшенными окнами. Затраты рассчитываются с использованием компьютерной программы RESFEN, разработанной Министерством энергетики США.

^a SHGC, или Коэффициент усиления солнечного тепла, является мерой солнечного излучения, проникающего через окно.
