Предохранительный клапан в системе отопления частного дома

Любое котельное оборудование, устанавливаемое в частном доме или на предприятии, представляет собой источник опасности. Водяная рубашка котла – это тот же сосуд, находящийся под давлением, а потому он считается взрывоопасным. Чтобы свести опасность к минимуму, в современных теплогенераторах, а также в схемах их обвязки предусматривается множество защитных устройств и систем. Одно из самых простых и в то же время распространенных устройств — предохранительный клапан в системе отопления. О нем и пойдет речь в данном материале.

Где устанавливается предохранительный клапан?

Чтобы ответить на данный вопрос, надо вначале разобраться, для чего он служит. Цель установки этого нехитрого устройства – для защиты систем отопления, недопущения повышенного давления теплоносителя в них. Таковое может возникнуть в результате перегрева воды в котле, особенно это касается агрегатов, сжигающих твердое топливо. Когда теплоноситель в котловом баке закипает и начинается парообразование, за этим следует скачок давления в системе. Последствия могут быть такими:

• протечки и разрывы трубопроводов отопления, чаще всего – на соединениях;
• разрушение полимерных труб и фитингов;
• взрыв котлового бака, опасность электрического замыкания в котельной.

От всех этих неприятностей может защитить один небольшой клапан простой конструкции. Исходя из того, что рост давления до критического предела возникает в котле, предохранительный клапан необходимо ставить как можно ближе к нему, на подающем трубопроводе. Некоторые производители котельного оборудования комплектуют свои изделия так называемой группой безопасности, в которую входит сбросной клапан, манометр и автоматический воздухоотводчик. Группа вмонтирована прямо в водяную рубашку агрегата.

Необходимо отметить, что предохранительные клапаны для отопления используется в схемах далеко не всегда. Например, когда источником тепла в доме является газовый или электрический котел, то сбросное устройство не требуется. Причина в наличии автоматики безопасности в этих видах теплогенераторов и отсутствие какой-либо инерции. То есть, при достижении установленной температуры теплоносителя газовая горелка или электрический элемент отключаются и нагрев прекращается практически сразу.

Другое дело – твердотопливный котел или печь с водяным контуром, здесь установка предохранительного клапана обязательна. Когда дрова в топке разгорелись и вода в сети достигла требуемой температуры, нужно уменьшить ее нагрев. Закрывается доступ воздуха в камеру сгорания и пламя затухает, но раскаленная топка по инерции продолжает нагонять температуру. Если процесс идет около предельных значений (температура 90—95 ºС), то парообразование в такие моменты неизбежно.

Как уже говорилось выше, за вскипанием следует рост давления, предотвратить который может предохранительный клапан системы отопления. Он автоматически откроет путь наружу для образовавшегося пара и выпустит его, тем самым понизив давление до нормального. Затем устройство самостоятельно закроется и будет снова находиться в дежурном режиме.

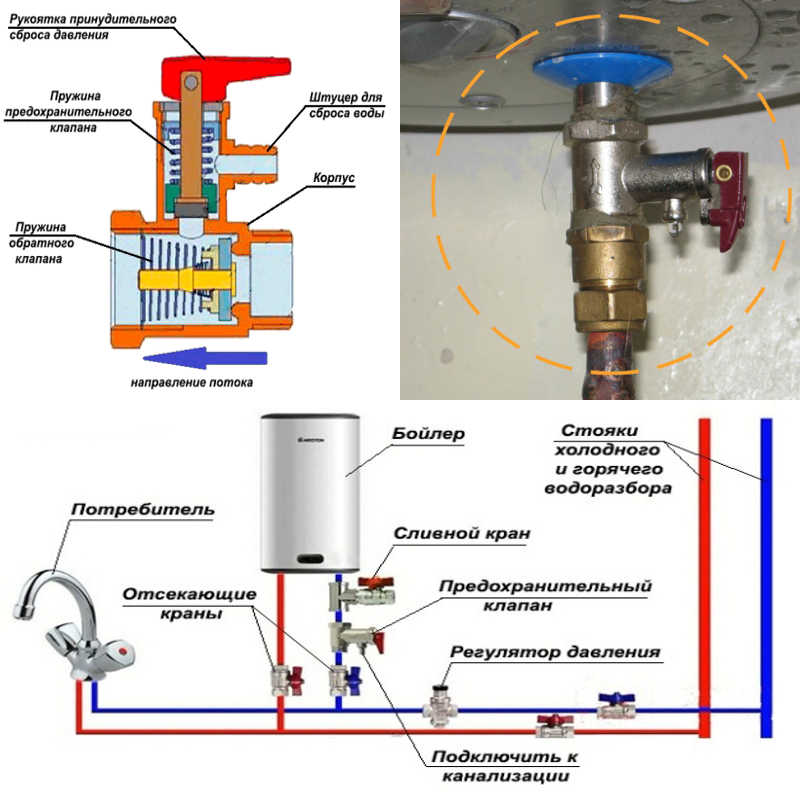

Устройство и принцип действия клапана

Конструкция клапана чрезвычайно проста. Корпус изготавливается из качественной водопроводной латуни по технологии горячего штампования из двух литых деталей в полутвердом состоянии. Общее устройство предохранительного клапана показано на рисунке:

Главный рабочий элемент клапана – пружина. Ее упругость определяет силу давления, которое должно воздействовать на мембрану, закрывающую проход наружу. Последняя в нормальном положении находится в седле с уплотнителем, поджатая пружиной. Верхним упором для пружины служит металлическая шайба, закрепленная на штоке, чей конец прикручен к пластмассовой рукоятке. С ее помощью осуществляется регулировка клапана. Мембрана и уплотнительные элементы выполняются из полимерных материалов, пружина – из стали.

Весь этот нехитрый механизм действует так. В обычном (дежурном) режиме, пока параметры теплоносителя находятся в заданных пределах, мембрана закрывает вход во внутреннюю камеру. Как только возникает ситуация, близкая к аварийной и давление в системе отопления частного дома возрастает, пароводяная смесь начинает подпирать мембрану. В определенный момент сила давления теплоносителя преодолевает упругость пружины, открывает мембрану, попадает в камеру, а из нее – наружу через боковое отверстие.

Когда некоторое количество воды покинет систему, давление снизится настолько, что не сможет противостоять пружине и мембрана снова закроет проход. Случается, что срабатывание механизма происходит циклично, особенно если тепловой агрегат работает на пределе и температура теплоносителя близка к максимальной (90—95 ºС). На практике, когда подрывной клапан для котла срабатывает очень часто, он теряет герметичность и начинает подтекать.

Если вами обнаружены свежие следы потеков из предохранительного механизма, то это явный признак работы теплогенератора в экстремальном режиме либо наличия неисправностей в системе отопления, например, в расширительном баке.

Рекомендации по выбору и установке

Поскольку далеко не все производители отопительного оборудования комплектуют свои изделия группой безопасности, то зачастую выбор предохранительного клапана для системы отопления приходится делать самостоятельно. Для этого надо обязательно изучить технические характеристики котельной установки, а именно знать ее тепловую мощность и максимальное давление теплоносителя.

Для справки. У большинства теплогенераторов на твердом топливе известных брендов величина максимального давления составляет 3 Бар. Исключение – котлы длительного горения STROPUVA, чей предел равен 2 Бар.

Оптимальный вариант – приобрести клапан с регулировкой давления, охватывающий некоторый диапазон. В пределы регулирования должно входить значение для вашего котла. Затем нужно подобрать изделие по мощности тепловой установки, но здесь ошибиться трудно. В инструкции от производителя всегда указываются пределы тепловой мощности агрегатов, совместно с которым может работать клапан того или иного диаметра.

На участке трубопровода от котла до того места, где установлен клапан сброса избыточного давления категорически запрещается ставить запорную арматуру. Кроме того, нельзя ставить устройство после циркуляционного насоса, не забывайте, что последний не в состоянии перекачивать пароводяную смесь.

Чтобы исключить разбрызгивание воды по помещению топочной, к выпускному отверстию клапана рекомендуется присоединять трубку, отводящую выброс в канализацию. Если же вы хотите визуально контролировать процесс, то на вертикальный участок трубки можно поставить специальную сливную воронку с видимым разрывом струи.

Заключение

Предохранительный клапан сброса давления в системе отопления — установка сбросного клапана

Целые группы и отдельные элементы безопасности — это не редкость в различных системах. Автономные тепловые сети закрытого типа не являются исключением. Ведь при их строительстве и монтаже используется сбросной клапан для отопления. Рассмотрим подробно нюанс использования и монтажа элемента безопасности. Читайте и будете знать основные виды и конструктивные особенности устройств. Расскажем также о неисправностях и способах их устранения.

Предохранительный сбросной клапан для отопительной автономной системы

Общие сведения

Домовладельцы в основном создают автономные тепловые сети. После строительства отопительной системы контур начинают заполнять водой, у которой начальная температура составляет примерно 16 °C. По сети теплопереносящая жидкость начинает двигаться по замкнутому кольцу. Она регулярно возвращается в котел, где постоянно нагревается. В результате горячая среда постепенно увеличивается в объеме и положительно влияет на увеличение давления, которое разрушает трубопроводы изнутри и приборные элементы.

Отмечают следующие негативные последствия увеличения нормативного значения давления, превышающего 3,65 бар:

• разрыв или только повреждения полимерных соединений;
• электрозамыкание оборудования;
• трубные протечки;
• взрыв котельного оборудования.

Последствия после взрыва бытового котельного оборудования

Одному из самых больших рисков подвергаются твердотопливные теплогенерирующие установки. Ведь в них сложно регулировать требуемую теплоотдачу по сравнению с котлами, которые работают на газе и электричестве. Хотя в состав последних изделий входит группа безопасности. Именно она делает их более привлекательными, так как способна отключить большинство элементов, когда происходит значительное увеличение температуры и давления выше допустимых значений.

На заметку! Группа безопасности у генераторов тепла на газе и электричестве размещается производителями в корпусе. Поэтому она снаружи даже незаметна.

В то же время у котла на твердом топливе интенсивность горения корректируется в большинстве случаев заслонкой. Ее оператору необходимо периодически открывать, а потом по необходимости прикрывать. Это для человека не является удобным способом корректировки интенсивности горения. Тем более такой вариант совершенно не подойдет для неопытного оператора, так как для него он представляет высокую опасность.

В твердотопливном котле заслонку нужно открывать и закрывать для корректировки интенсивности горения

При этом не стоит забывать, что сила тепловой энергии от твердотопливного котла — это переменная величина. Она меняется со временем. По этой причине уже сильно горячая жидкость может стать еще горячее.

На заметку! Сгорая в топочной камере, уголь в большинстве случаев очень хорошо разогревается. Сильно горячее топливо доведет жидкость до нужной температуры и тогда придется ограничить доступ кислорода. Это станет причиной затухания пламени.

Даже если огонь в раскаленном топочном отделении твердотопливного котла пропадет, то нагретые стенки все равно будут являться источниками приличного количества тепла. По этой причине тепловой носитель начнет закипать. Эффект возникает даже при температуре 93 °C. Итогом такого процесса становится пар, который будет появляться в большом количестве в результате воздействия высокой температуры. Поэтому непременно возрастет давление.

В котельном оборудовании на твердом топливе вода закипает даже без огня, если поверхности топки нагреты хотя бы до 93°C

Именно таким котлам никак без одного из вариантов сбросного клапана для отопления. Ведь он является изделием аварийного назначения. В нужный момент, когда показатель давления достигнет критического значения, у него сработает заслонка. Она откроется, и пар свободно выйдет наружу. Как только показатель давления нормализуется, заслонка клапана возвращается на исходные позиции. После этого весь процесс повторяется. Другими словами, клапан всегда находится в режиме ожидания.

Важно! Установка предохранительного клапана в системе отопления всегда выполняется, если генератором тепловой энергии является котельной агрегат. На это не влияет вид используемого топлива. Теплогенерирующая установка может быть, например, на пару или на угле. Настенные агрегаты на газе или электричестве еще на стадии проектирования оснащаются таким элементом безопасности и обязательно комплектуются, когда изготавливаются.

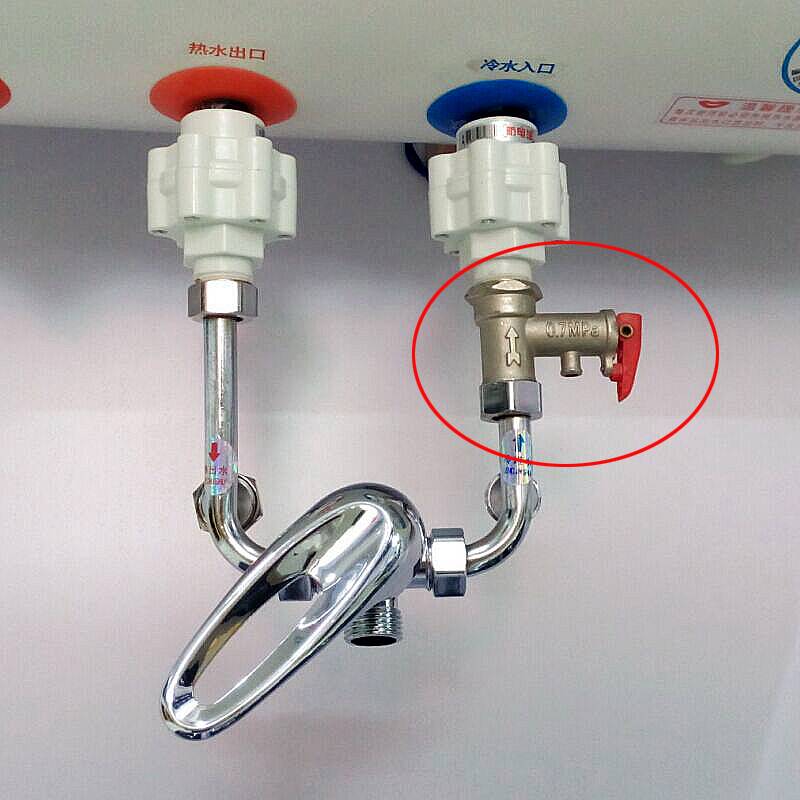

Установленный в заводских условиях предохранительный клапан на котельном агрегате

Гидравлическая система замкнутой конструкции с нагреваемой жидкостью — это именно то место, где предусматривается данное устройство. В таком контуре прибор монтируется вместе с расширительным баком. Очень часто он объединяется в котловую группу безопасности, в которой также присутствует отводчик воздуха и манометр.

Приспособление для сброса излишек давления большинство рядовых пользователей и подавляющее число специалистов относят к самым распространенным и часто встречаемым клапанам для гидравлических отопительных систем. Однако не все знают об особенностях этого устройства.

Разновидности клапанов

Любое сбросное приспособление критического давления в сетях с теплоносителем состоит из обязательных частей. Так, в состав прибора входит запорная арматура. Одной ее частью является седло, а другой — затвор. В состав предохранительного прибора также входит датчик. Он реагирует на силовое воздействие.

Одной составной частью клапанного устройства сброса лишнего давления является запорная арматура, а второй — датчик

Одной составной частью клапанного устройства сброса лишнего давления является запорная арматура, а второй — датчик

Само аварийное устройство имеет 4 основных разновидности, отличающихся:

вариантом зажима;

высотой, на которую поднимается затвор;

скоростью срабатывания;

3-х ходовым аварийным исполнением.

Обратите внимание! Предохранительная арматура избыточного давления обычно монтируется на подаче. Ее размещают в непосредственной близости от теплогенерирующей установки. Рекомендованное расстояние составляет максимум 500 мм от котла. При этом ее размещать запрещается на трубе, которая идет от генератора тепла до прибора безопасности. Здесь нельзя монтировать запорные элементы. Никакая арматура не должна перекрывать этот трубопровод и мешать процессу сброса пара, который может возникнуть в результате работы теплоконтура объекта.

Различие по способу зажима

Изделия с пружинами выбирают для частных домов и даже предприятий. Такая предохранительная арматура устанавливается в отопительных сетях небольшой мощности.

Установленные пружинные клапаны сброса лишнего теплоносителя

Пружинный аварийный клапан сброса давления в системе отопления — это подрывной элемент обычно небольшого размера. Он отличается простой конструкцией и практичностью. Его популярность обусловлена доступной ценой и возможностью монтажа вместе с любыми другими элементами, которые входят в группу безопасности.

Значение давления в тепловом контуре дома или предприятия влияет на уровень сжатия механизма изделия. В этот момент происходит срабатывание датчика. От упругости сбросной пружины зависит диапазон настроек подрывного клапана.

Работает устройство по следующему принципу:

поток теплоносителя оказывает воздействие на затвор;

движение теплового носителя ограничивается пружинным клапаном;

затвор полностью открывается или приподнимается, когда давление теплоносителя превышает силу сжатия пружины;

излишки теплопереносящей жидкости выходят наружу через соответствующий патрубок;

происходит нормализация удельной емкости теплоносителя;

затворный механизм перекрывается пружиной, он возвращается в начальное положение.

После срабатывания затворный механизм устройства безопасности возвращается в начальное положение

Производство клапана для сброса излишек давления из гидравлической замкнутой системы выполняется из высококачественных сплавов. Латунь используется для изготовления корпуса изделия. Для этого применяется технология горячей штамповки. Сталь используется при производстве пружин. При изготовлении также применяются полимерные материалы. Из них изготавливаются: мембрана, уплотнитель и ручка.

На заметку! Существует возможность приобрести пружинное устройство безопасности с заданной настройкой. Ассортимент продукции также позволяет купить изделие, которое нужно настраивать на месте монтажа. После этого оно проверяется во время пусконаладочных работ.

В частных котельных и отопительных системах не так часто встречаются клапана рычажно-грузовой конструкции. В основном эти приборы используются на промышленных предприятиях. Ведь на заводах и так далее коммуникации прокладываются с использованием трубопроводов, диаметр которых составляет минимум 250 мм.

Рычажные предохранительные аварийные конструкции

В рычажно-грузовом оборудовании безопасности на затвор усилие создается грузом, а не пружинным механизмом. В конструкции также имеется рычаг. Именно он используется для навешивания груза. Кроме того, рычаг имеет определенную длину. Это необходимо, чтобы груз имел возможность перемещаться и с разной силой прижимать шток к седлу.

Открытие устройства рычажно-грузовой конструкции происходит во время давления внешней среды, которое превышает значения снизу золотника. Ведь последняя деталь действует на рычажную часть. После открытия элемента безопасности осуществляется сброс лишнего теплоносителя посредством соответствующего отверстия.

Именно длина рычажной детали и вес груза влияет на давление, при котором происходит срабатывание прибора рычажно-грузовой конструкции. Такое устройства по надежности не уступают пружинным приборам безопасности. Однако их цена выше. Монтаж рычажных механизмов осуществляется на фланцы. С их помощью происходит соединение с трубопроводами. При этом у подсоединяемых труб минимальный диаметр может составлять 70 мм.

Варианты рычажных и пружинных конструкций безопасности

Различие по высоте подъема затвора

Высота подъема заслонки у клапанов безопасности гидравлических систем составляет максимум 0,07 относительно места, которое занимает седло. Все приборы сброса давления с такими характеристиками относятся к малоподъемным устройствам. В них используется пропорциональный открывающий механизм. Конструкции отличаются небольшой способностью пропускать излишки теплоносителя и очень простым устройством.

Существуют также полноподъемные приборы. У этой разновидности оборудования высота подъема затвора намного больше. По этой причине оно отличается большей пропускной способностью по сравнению с молоподъемными приспособлениями. Полноподъемные приборы сбрасывают из контура намного больше лишнего теплоносителя, когда он значительно увеличивается в объеме.

Пример малоподъемного клапана с манометром

Различие по скорости срабатывания

У пропорциональных механизмов срабатывание крышек происходит с задержкой. Они открываются на размер, который прямо пропорционален величине возрастающему давлению, возникающему внутри трубы теплоконтура. Чем выше поднимается крышка заслонки, тем больше удаляются во внешнюю среду теплоносителя.

Данная разновидность оборудования безопасности отопительной сети не ограничена применением исключительно в среде, которой свойственно сжиматься. Однако такие приспособления чаще всего используются именно в контурах отопления, переносящих тепло посредством воды. Они также широко применяются с другими жидкостями.

Производители выпускают еще двухпозиционные сбрасывающие клапаны. Эта разновидность устройств отличается мгновенным срабатыванием при повышении давления, если оно достигает установленных значений. Открытие осуществляется, когда не зафиксирована заслонка предохранителя.

На заметку! Профессионалы рекомендуют монтировать двухпозиционные приспособления сброса излишек теплового носителя именно в средах, которым свойственно сжатие.

Вариант двухпозиционного предохранительного клапана

Двухпозиционные устройства также отличаются колебанием заслонки. Причем процесс происходит в автоматическом режиме. Это основной недостаток такого оборудования.

Тем, кто эксплуатирует отопление нужно знать, что резкое открытие заслонки двухпозиционного клапана сопровождается выбросом большого количества воды. Об этой отличительной черте нужно помнить, когда монтируется двухпозиционный затвор в отопительных контурах, перемещающих жидкий теплоноситель. Данная особенность также повышает вероятность, что может уменьшиться значение давления в трубопроводной сети. При этом клапану свойственно моментальное закрытие. Данная особенность может стать причиной возникновения гидравлического удара. Таких недостатков нет в пропорциональных механизмах.

Из клапана может произойти выброс большого количества горячей воды

Переключатели трехходовой конструкции

Клапана сброса, имеющие трехходовую конструкцию, это отдельная группа элементов безопасности гидравлических контуров отопления. Устройства оснащаются ручными переключателями. Они также могут быть электрическими, что удобно в эксплуатации и положительно влияет на уровень безопасности. Приспособления данного вида предназначены для применения в низкотемпературных контурах.

Котловой клапан предохранительного назначения — это устройство с тремя отверстиями. Одно из них служит для входа жидкости, а два других являются выходами для теплоносителя. Тепловой носитель – это среда, которая выполняет контроль над затвором, изготовленного в форме шара. Он также может быть сконструирован в виде штока. Когда тепловой носитель перемещается в приборе — он вращается.

Условная схема работы трехходового предохранительного клапана

Так, если в доме смонтирована не только радиаторная отопительная сеть, но и имеется теплый пол, тогда в соответствии со СНиП для работы полового обогрева требуется обеспечить подачу теплоносителя с умеренными температурами. Однако котельное оборудование нагревает воду одинаковой температуры сразу для двух систем. Именно здесь на помощь приходит распределительный клапан. Лучше всего позволяет решить задачу именно трехходовая модель.

Функции распределительной арматуры, которая имеет 3-х ходовое устройство, следующие:

ограничение областей;

распределение плотности перемещаемого теплоносителя по зонам;

оказание помощи в смешивание воды из основной трубы (подачи или обратки) для перемещения в теплый пол теплоносителя с более низкой температурой по сравнению с настенными радиаторами.

Важно! Чтобы самостоятельно не контролировать температурный режим, рекомендуется обратить внимание на клапанные устройства, оснащенные сервоприводом.

Клапан предохранительный с сервоприводом

Устройство с сервоприводом оснащается также датчиком, который необходимо разместить в низкотемпературном контуре. Запорная арматура будет включаться, когда измеряются температурные значения. Она станет закрывать или открывать подачу воды из обратки.

Особенности подбора

Когда необходимо выбрать конкретный предохранительный элемент безопасности сброса лишнего количества теплового носителя, рекомендуется сначала изучить технические характеристики установленного котла. Специалисты советуют посмотреть инструкцию, которую подготовил именно производитель. Она позволит узнать реальные допустимые значения. Предохранительный клапан в системе отопления выбирается с учетом следующих конкретных факторов:

1. Мощности оборудования, обеспечивающего получение требуемого количества тепловой энергии.
2. Максимального значения давления теплового носителя в котельном агрегате.
3. Сечения проходного отверстия в устройстве, обеспечивающего безопасность при расширении воды во время нагрева.

При выборе устройства безопасности обязательно учитывается сечение проходного отверстия

Во время выбора обязательно нужно обращать внимание, чтобы регулятор давления соответствовал диапазону, в рамках которого лежат характеристики конкретного котельного агрегата. Давление, позволяющее выполнять выброс излишек теплового носителя, обязательно должно превышать минимум на 27% рабочий режим. При этом не допускается, чтобы оно было больше 32% от тех же значений. Только при таком давление отопительная замкнутая теплосеть будет нормально функционировать.

При выборе также учитывается диаметр приспособления безопасности. Он не может превышать сечение патрубка. Устройство сброса нужно выбирать с меньшим диаметром. Иначе будет постоянно возникать сопротивление. Из-за него устройство не сможет полноценно работать. Поэтому не будет обеспечен требуемый уровень безопасности.

Для всех подобных изделий лучшим материалом, из которого они изготавливаются, является латунь. У этого спала самое лучшее температурное расширение. Данный показатель позволяет корпусам приспособлений не разрушаться даже при воздействии очень высокого давления.

Большинство изделий сброса давления изготавливаются из латуни

У качественных изделий блок регулировки изготовлен из пластика. Причем используется термоустойчивый материал. Поэтому он сохраняет жесткость, даже если на него воздействует только один кипяток в течение длительного времени.

Монтаж клапана

Когда выполняется установка устройства безопасности и сброса лишней расширенной воды под давлением, используется специально подготовленный комплект инструментов. Монтаж позволяют выполнить:

• отвертки с крестовым шлицем;
• различные ключи, включая разводной и гаечный инструмент;
• пассатижи;
• измерительный инструмент — основным является рулетка.

На заметку! В работе также используется герметик.

После подготовленного инструмента определяется место, где будет смонтирован элемент безопасности. Как уже было написано выше, его лучше устанавливать на подаче. Рекомендованное расстояние от котельного агрегата не должно превышать 500 мм. Однако при возможности клапан рекомендуется установить на дистанции от 250 да 350 мм. Специалисты дополнительно советуют подбирать место рядом с выходящим патрубком котельного агрегата.

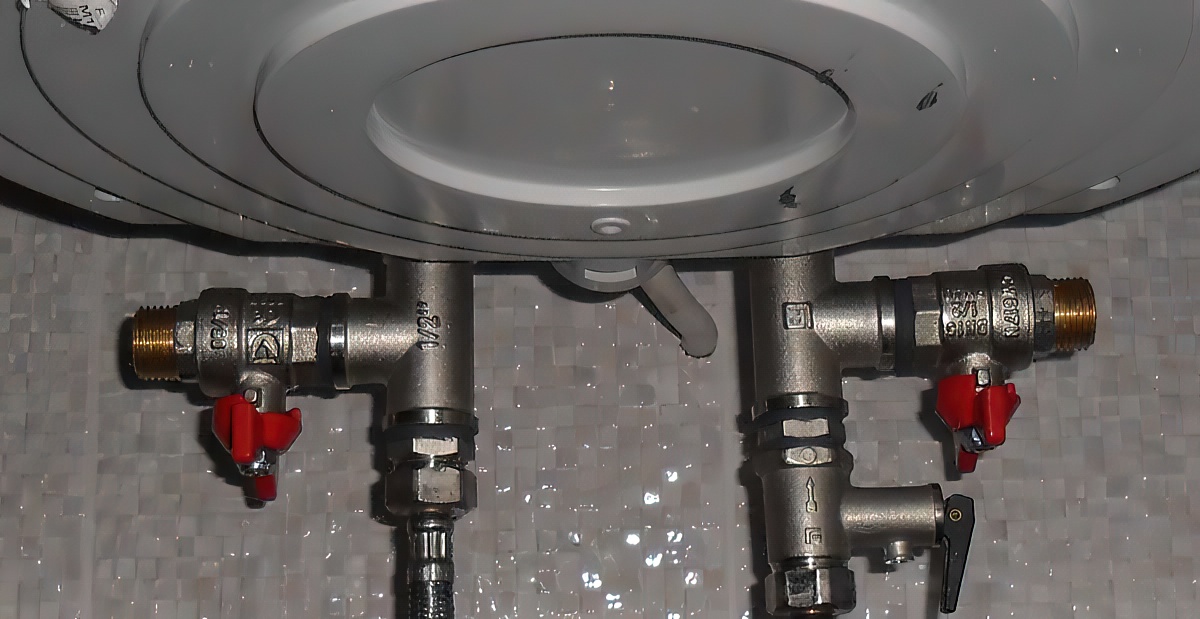

Клапан монтируется непосредственно рядом с котлом

Действующий СНиП регламентирует поэтапный монтаж предохранительного клапана. Основные правила действуют для всех разновидностей устройств. При установке изделия сброса давления специалисты рекомендуют обращать внимание на следующие моменты:

• Если монтируется пружинное устройство, его ось должна располагаться строго вертикально и находиться исключительно под корпусом приспособления.
• Когда изделие устанавливается отдельно от группы безопасности, тогда рядом обязательно осуществляется монтаж манометра;
• В работе применяют ключ с той стороны прибора, с которой он закручивается, чтобы исключить появление повреждений на корпусных деталях в процессе вращения приспособления;
• Если монтируется рычажно-грузовой прибор, тогда рычаг устройства должен быть установлен исключительно в горизонтальном направлении;

Монтаж рычажного устройства выполняется строго горизонтально

• Патрубок, из которого выходит жидкость, нужно подключать к канализации не напрямую, а с использованием воронки или приемка;
• На том участке, с одной стороны которого установлен клапан, а с другой — котел, запрещается размещать обратные клапана, насосные агрегаты, различные задвижки и так далее;
• Если имеется система естественной циркуляцией тепловой жидкости, в этом случае для монтажа устройства сброса выбирается самое высокое место в контуре;
• При наличии сливной трубы, выполняющей отвод теплоносителя в канализационную сеть или обратный трубопровод, осуществляется ее подключение к патрубку приспособления безопасности.

При выборе учитывается условный диаметр прибора. Его подбор осуществляется с учетом рекомендаций Гостехнадзора. Решается этот вопрос путем обращения в специализированную компанию. При отсутствии такой возможности, рекомендуется использовать один из онлайн-сервисов.

Клапан сброса давления в отопительных сетях замкнутого типа регулируется в зависимости от используемой прижимной конструкции. Если это пружинное устройство, тогда для настройки приспособления имеется специальный колпачок. Путем его вращения можно настроить требуемое сжатие пружины. Причем данный способ регулировки отличается высокой точностью. Она составляет +/- 0,3 атм. Если же это рычажное устройство, то в этом случае настройку необходимо осуществлять путем перемещения груза или увеличения веса.

Если приспособление сработало от 9 до 10 раз, тогда у него обязательно износилась тарелка вместе с пружинным механизмом. Поэтому устройство уже не может обладать первоначальной герметичностью. В этом случае специалисты рекомендуют выполнить замену клапана на новое изделие.

Представленные на рынке предохранительные клапаны представляют собой простые приспособления, отличающиеся высокой надежностью. Данные механизмы предоставляют возможность повысить уровень безопасности герметичной замкнутой отопительные конструкции с жидким теплоносителем. Они позволяют уберечь дом от неожиданных аварийных ситуаций, которые могут случиться в отопительных системах.

Чтобы исключить чрезвычайное происшествие, связанное с резким повышением давления во время расширения воды и, когда она нагревается, в тепловом контуре жилища, достаточно подобрать качественное изделие сброса теплоносителя. Однако нужно выбирать его расчетных показателей. Затем выполняется грамотная установка и настройка. При этом рекомендуется регулярно проверять устройство и при необходимости менять на новое. Соблюдая простые правила, удастся безопасно пользоваться отоплением в течение всей эксплуатации теплового контура.

Основные неисправности

Когда клапан сброса вышел из строя, тогда из-за штуцера начинает постоянно вытекать теплоноситель. О неисправности также свидетельствует отсутствие капель, если даже осуществляется максимальный нагрев. То, что прибор вышел из строя, еще можно определить путем поднятия рычага. Если слив в этот момент отсутствует, тогда пора исправлять неполадки.

После поднятия рычага вода не вытекает из клапана — прибор вышел из строя

К основным неисправностям устройства сброса лишнего теплового носителя относится:

1. Жидкость, которая постоянно течет из штуцера. Это происходит при высоком давлении. Если при расчетных 6 бар лишний магистральный теплоноситель постоянно сливается при 7 бар. В такой ситуации нужно выполнить проверку принудительного слива. Для этого необходимо использовать рычажок. Если капель остановился, тогда все проблемы кроются в высоком давлении. Чтобы исправить ситуацию, рекомендуется установить редуктор на входе в жилище.
2. Если теплоноситель продолжает бежать даже после сбрасывания давления, проблема заключается в зазоре рабочей пружины. Ремонт выполняется путем разборки группы безопасности. Необходимо все ее элементы хорошо очистить, а потом установить на место.
3. Если отсутствует принудительный слив и капель, тогда проблема скрывается в зазоре штуцера. Эта ситуация исправляется разбором и чисткой.

На заметку! Неразборную деталь при необходимости ремонта нужно заменить.

Коротко о главном

Клапан сброса лишней жидкости из отопительной сети при ее расширении во время нагрева устанавливается дополнительно к твердотопливным котлам, так как у газового и электрического оборудования он уже встроен в корпус. Монтаж приспособления осуществляется не дальше 500 мм от котельного агрегата. На трубе, которая соединяет котел и элемент безопасности, не должно быть никаких задвижек, насосов и другой арматуры.

Существуют пружинные, рычажно-грузовые приспособления сброса теплоносителя. Элементы безопасности также отличаются высотой подъема затвора, скоростью срабатывания и 3-х ходовым исполнением. Основной неисправностью прибора является течь. Она устраняется путем сброса давления или разборкой и чисткой конструкции.

Как думаете — все ли настенные котельные агрегаты оснащены в заводских условиях клапанами сброса лишнего теплоносителя?

Как установить предохранительные клапаны и клапаны сброса давления

Рис. 1: Предохранительный клапан давления

Предохранительные клапаны и клапаны сброса давления необходимы для обеспечения безопасного рабочего давления. Правильная установка этих клапанов значительно снижает вероятность опасности для людей и повреждения компонентов системы. В этой статье подробно рассматриваются процедуры установки предохранительных и предохранительных клапанов.

Содержание

• Предохранительный клапан и предохранительный клапан
• Установка предохранительного клапана или клапана сброса давления
• Часто задаваемые вопросы

• Предохранительные и предохранительные клапаны

Предохранительный клапан и предохранительный клапан

Предохранительные клапаны и предохранительные клапаны имеют схожие процедуры установки, но разные операции. Как только давление в системе достигает установленного давления предохранительного клапана, клапан быстро открывается, чтобы быстро снизить давление в системе. Предохранительный клапан не начнет снова закрываться до тех пор, пока давление в системе не станет очень близким к давлению закрытия предохранительного клапана. Клапан сброса давления также начинает открываться, когда давление в системе достигает установленного давления клапана. Однако предохранительный клапан открывается пропорционально увеличению давления. Точно так же он закрывается пропорционально падению давления в системе. Клапан сброса давления работает для сброса давления без быстрого снижения давления в системе. Прочтите нашу статью о различиях между предохранительными и предохранительными клапанами, чтобы узнать больше.

Установка предохранительного клапана или клапана сброса давления

Рис. 2. Предохранительный клапан

В этом разделе приведены рекомендации по установке предохранительных клапанов или клапанов сброса давления, а также во время и после них. Рекомендации применимы к обоим типам клапанов.

Перед установкой

Спешка с установкой предохранительного клапана или клапана сброса давления и игнорирование следующих указаний перед установкой может привести к плохой работе и аварии:

• Хранение: Если клапан не устанавливается сразу, храните его в оригинальном контейнере в незагрязненной среде. Обратитесь к производителю за рекомендациями по температуре хранения.
• Упаковка: Убедитесь, что в клапане нет упаковочного материала, и не допускайте его попадания в клапан при удалении материала.
• Повреждение: Осмотрите клапан на наличие повреждений, которые он мог получить в процессе транспортировки.
• Паспортная табличка: Технические характеристики клапана, указанные на его паспортной табличке, должны соответствовать спецификациям, необходимым для системы.
• Крышки портов: Если входные и выходные порты имеют крышки, снимите их до установки.
• Подъем и перенос: Если клапан оснащен рукояткой или рычагом для ручного управления, не используйте их для подъема или переноса клапана.
• Тестирование: Настоятельно рекомендуется, чтобы перед установкой сертифицированный техник проверил предохранительный клапан или предохранительный клапан на заданное давление и герметичность уплотнения.

Во время установки

Приняв достаточные меры предосторожности на этапе подготовки к установке, установите предохранительный клапан или клапан сброса давления, следуя приведенным ниже инструкциям.

• СИЗ: Носите СИЗ (средства индивидуальной защиты), такие как перчатки, защитные очки и жесткую обувь.
• Сброс давления: Сбросьте давление в системе перед местом установки клапана.
• Место: Установите клапан рядом с источником давления (например, ресивером). Если между клапаном и источником давления есть изгиб или колено, установите клапан на расстоянии не менее 8-10 диаметров трубы от отвода.
• Вертикальное положение: Устанавливайте клапаны в вертикальном положении штоком вверх, если только конструкция клапана явно не допускает другой ориентации.
• Размер трубы: Убедитесь, что диаметр трубы как минимум равен диаметру впускного и выпускного отверстий.
• Смазка: Избегайте смазки во избежание чрезмерного затягивания. Даже тефлоновая лента обеспечивает некоторую смазку, поэтому будьте осторожны при использовании тефлона для герметизации резьбового соединения. Кроме того, при использовании тефлона оставьте одну-две резьбы на конце соединения незакрытыми и не используйте тефлон для внутренней резьбы.
• Чрезмерное затягивание: Чрезмерное затягивание может повредить клапан. Следуйте рекомендациям производителя о том, насколько плотным должно быть соединение.
• Фланцевые соединения: Затягивайте болты фланцевых соединений по схеме «звезда», а не последовательно. Последнее может привести к неправильному распределению затяжки.
• Колебания давления: Устанавливайте клапан вдали от зон колебаний давления, например, турбулентных зон рядом с выходными отверстиями других клапанов.
• Опора: Убедитесь, что клапан правильно закреплен, чтобы избежать чрезмерной нагрузки на корпус клапана.
• Пар: Установите предохранительный клапан и клапан сброса давления над паровой трубой, чтобы избежать взаимодействия конденсата с клапаном.

После установки

• Проверка: После установки предохранительного или предохранительного клапана проверьте его, медленно подавая на него давление, пока давление не достигнет установленного предела давления. Убедитесь, что клапан работает должным образом.
• Регулировка: Регулировка клапана сброса давления может потребоваться, если проверка показывает, что клапан открывается при неправильном установленном давлении.
• График технического обслуживания: Обеспечьте наличие графика регулярной проверки клапана. Предохранительные и предохранительные клапаны требуют проверки не реже одного раза в год. Клапаны, которые работают чаще, могут потребовать более частого тестирования.

Часто задаваемые вопросы

Где обычно находится предохранительный клапан?

Предохранительный клапан должен быть установлен рядом с источником давления, например, ресивером с воздухом. Если клапан находится слишком далеко от источника давления, он может работать неточно.

Нужен ли предохранительный клапан?

Да. Предохранительные клапаны гарантируют, что давление в системе не достигнет опасного уровня.

• Предохранительные и предохранительные клапаны

Установка предохранительного клапана | Спиракс Сарко

Дом
/
Узнать о паре
/

Установка предохранительного клапана

Содержимое

• Предохранительные клапаны

• Типы предохранительных клапанов

• Выбор предохранительного клапана

• Размер предохранительного клапана

• Установка предохранительного клапана

• Альтернативные средства защиты растений и терминология

Назад, чтобы узнать о паре

Установка предохранительного клапана

Важные рекомендации по установке, включая обращение, условия установки, конфигурацию трубопровода, маркировку и шум.

Герметичность седла

Герметичность седла является важным фактором при выборе и установке предохранительного клапана, поскольку это может привести не только к постоянной утечке жидкости в системе, но и к повреждению уплотнительных поверхностей, что может привести к преждевременному подъему клапана.

На герметичность седла влияют три основных фактора; во-первых, по характеристикам предохранительного клапана, во-вторых, по установке предохранительного клапана и, в-третьих, по работе предохранительного клапана.

Характеристики предохранительного клапана

Чтобы клапан с металлическим седлом обеспечивал приемлемую герметичность, уплотнительные поверхности должны иметь высокую степень плоскостности и очень хорошее качество поверхности. Диск должен сочленяться со штоком, а направляющая штока не должна вызывать чрезмерного трения. Типичные значения, необходимые для приемлемой отсечки для клапана с металлическим седлом, составляют 0,5 мкм для чистоты поверхности и две оптические световые полосы для плоскостности. Кроме того, для разумного срока службы сопрягаемые и уплотняющие поверхности должны иметь высокую износостойкость.

В отличие от обычных запорных клапанов, чистое закрывающее усилие, действующее на диск, относительно невелико из-за небольшой разницы между давлением в системе, действующим на диск, и силой пружины, противодействующей ему.

Упругие или эластомерные уплотнения, встроенные в тарелки клапана, часто используются для улучшения перекрытия, если это позволяют условия системы. Однако следует отметить, что мягкое уплотнение часто более подвержено повреждениям, чем металлическое седло.

Установка предохранительного клапана

Повреждение седла часто может произойти при первом подъеме клапана в рамках общей процедуры ввода установки в эксплуатацию, поскольку очень часто в системе присутствует грязь и мусор. Чтобы убедиться, что посторонние предметы не проходят через клапан, перед установкой предохранительного клапана необходимо промыть систему, а клапан должен быть установлен в месте, где не могут скапливаться грязь, накипь и мусор.

При работе с паром также важно снизить склонность к утечкам, установив клапан таким образом, чтобы конденсат не собирался на входной стороне диска. Этого можно добиться, установив предохранительный клапан над паровой трубой, как показано на рис. 9..5.1.

Если предохранительные клапаны установлены под трубой, пар будет конденсироваться, заполнять трубу и смачивать входную сторону седла предохранительного клапана. Этот тип установки не рекомендуется, но показан на рис. 9.5.2 для справки.

Кроме того, необходимо всегда следить за тем, чтобы трубопроводы, расположенные ниже по течению, были хорошо дренированы, чтобы не произошло затопления ниже по течению (которое также может способствовать коррозии и утечкам), как показано на рис. 9.5.3.

Работа предохранительного клапана

Утечка также может наблюдаться, если на поверхности седла есть грязь или накипь. Обычно это происходит во время периодического подъема, требуемого страховыми компаниями и программами планового технического обслуживания. Дальнейшее поднятие рычага, как правило, очищает поверхность седла от грязи.

Подавляющее большинство проблем с протечкой седла предохранительного клапана возникает после первоначального изготовления и испытаний. Эти проблемы обычно возникают в результате повреждения во время транспортировки, а иногда и в результате неправильного использования и загрязнения или из-за неправильной установки.

Большинство стандартов на предохранительные клапаны не содержат подробных параметров отключения. Для тех, кто это делает, требования и рекомендуемые процедуры испытаний обычно основаны на стандарте API 527, который обычно используется в отрасли предохранительных клапанов.

Процедура проверки клапанов, настроенных на работу с воздухом, включает блокировку всех вторичных путей утечки при поддержании клапана на уровне 90 % от установленного давления воздуха (см. рис. 9.5.4). Выход предохранительного клапана соединен с трубкой с внутренним диаметром 6 мм, конец которой находится на 12,7 мм ниже поверхности воды, содержащейся в подходящем прозрачном сосуде. Измеряют количество пузырьков, выходящих из этой трубки в минуту. Для большинства клапанов, настроенных на давление ниже 70 бар изб., приемлемым критерием является 20 пузырьков в минуту.

Для клапанов, настроенных на пар или воду, степень утечки следует оценивать с использованием соответствующих средств настройки. Для пара не должно наблюдаться видимых утечек на черном фоне в течение одной минуты после трехминутного периода стабилизации. В случае воды существует небольшая допустимая утечка, зависящая от площади отверстия, 10 мл в час на дюйм номинального диаметра входного отверстия.

Вышеупомянутая процедура может занять много времени, поэтому производители довольно часто используют альтернативные методы испытаний, например, используя точное оборудование для измерения расхода, откалиброванное по параметрам, установленным в API 527.

Ни в коем случае нельзя прилагать дополнительную нагрузку к рычагу демпфирования и не затыкать клапан для повышения герметичности седла.

Это повлияет на рабочие характеристики и может привести к тому, что предохранительный клапан не откроется в условиях избыточного давления. Если имеется неприемлемый уровень утечки седла, клапан может быть отремонтирован или отремонтирован, но только уполномоченным персоналом, работающим с одобрения производителя и с использованием информации, предоставленной производителем.

Обычно поставляемые запасные части обычно включают пружины, диски и сопла, эластичные уплотнения и прокладки. Многие клапаны имеют несъемные седловые кольца, которые иногда можно перепрофилировать и повторно притереть в корпусе. Однако важно, чтобы размер отверстия седла точно соответствовал исходным чертежам, поскольку это может изменить эффективную площадь и впоследствии повлиять на установленное давление.

Недопустима притирка диска непосредственно к посадочному месту в корпусе, так как на диске будет создана канавка, препятствующая последовательному отключению после подъема.

В случае клапанов с эластичным уплотнением обычно уплотнение (которое обычно представляет собой уплотнительное кольцо или диск) можно заменить в узле диска.

Если необходимо сохранить одобрение независимого органа, обязательно, чтобы ремонтная мастерская действовала в качестве утвержденного агента производителя. Для клапанов, одобренных ASME, ремонтник должен быть независимо одобрен Национальным советом, и впоследствии ему разрешено наносить штамп «VR», указывающий на то, что клапан был отремонтирован.

Маркировка

Стандарты на предохранительные клапаны обычно содержат очень конкретную информацию, которая должна быть нанесена на клапан. Маркировка обязательна как на корпусе, обычно литом или штампованном, так и на заводской табличке, которая должна быть надежно прикреплена к арматуре. Общий перечень требуемой информации приведен ниже:

На корпусе:

• Обозначение размера.
• Обозначение материала корпуса.
• Название производителя или товарный знак.
• Стрелка направления потока.

На идентификационной табличке:

• Установочное давление (в бар изб. для европейских клапанов и фунт/кв. дюйм изб. для клапанов ASME).
• Номер соответствующего стандарта (или соответствующего штампа ASME).
• Обозначение типа модели производителя.
• Пониженный коэффициент расхода или сертифицированная емкость.
• Площадь потока.
• Подъем и избыточное давление.
• Дата изготовления или идентификационный номер.

Штампы ASME, утвержденные Национальным советом, применяются следующим образом:

V Предохранительные клапаны, одобренные ASME I.

UV Предохранительные клапаны, одобренные ASME VIII.

Устройства с разрывной мембраной, одобренные UD ASME VIII.

Клапаны сброса давления, одобренные NV ASME III.

VR Авторизованный мастер по ремонту предохранительных клапанов.

В Таблице 9. 5.1 представлена ​​система маркировки, требуемая TÜV, а в Таблице 9.5.2 приведены условные обозначения жидкостей.

Установка

Предохранительные клапаны являются прецизионными элементами предохранительного оборудования; они настроены на жесткие допуски и имеют точно обработанные внутренние детали. Они подвержены смещению и повреждению при неправильном обращении или неправильной установке.

Клапаны следует транспортировать в вертикальном положении, если это возможно, и никогда не следует переносить или поднимать их за рычаг демпфирования. Кроме того, защитные заглушки и протекторы фланцев нельзя снимать до фактической установки. Следует также соблюдать осторожность при перемещении клапана, чтобы не подвергать его чрезмерным ударам, так как это может привести к значительному внутреннему повреждению или смещению.

Впускной трубопровод

При проектировании впускного трубопровода одним из основных соображений является минимизация перепада давления в этом трубопроводе. EN ISO 4126 рекомендует поддерживать падение давления ниже 3% от установленного давления при выпуске. Там, где предохранительные клапаны подсоединяются с помощью коротких патрубков, впускной трубопровод должен иметь как минимум такой же размер, как и впускной патрубок предохранительного клапана. Для более крупных линий или любой линии, включающей изгибы или отводы, отводное соединение должно быть как минимум на два размера больше, чем входное соединение предохранительного клапана, после чего его размер уменьшается до размера входного отверстия предохранительного клапана (см. Рисунок 9)..5.5а). Чрезмерная потеря давления может привести к «вибрации», что может привести к снижению производительности и повреждению посадочных поверхностей и других частей клапана. Чтобы уменьшить потери давления на входе, можно использовать следующие методы:

• Увеличить диаметр трубы. (см. рис. 9.5.5 (а)).
• Убедитесь, что все углы надлежащим образом закруглены. Стандарт EN ISO 4126: часть 1 рекомендует, чтобы углы имели радиус не менее одной четверти диаметра отверстия (см. рис. 9)..5.5 (б)).
• Уменьшите длину впускного трубопровода.
• Устанавливайте клапан как минимум на 8–10 диаметров трубы ниже по потоку от любого сужающегося или расходящегося Y-образного фитинга или любого изгиба (см. Рисунок 9.5.5 (c)).
• Никогда не устанавливайте патрубок предохранительного клапана прямо напротив патрубка на нижней стороне паропровода.
• Избегайте отводных патрубков (например, для других процессов) на входном трубопроводе, так как это увеличит падение давления.

Предохранительные клапаны всегда должны устанавливаться крышкой вертикально вверх. Установка клапана в любом другом положении может повлиять на рабочие характеристики.

В рекомендациях API 520 также указано, что предохранительный клапан не следует устанавливать на конце длинной горизонтальной трубы, через которую обычно не проходит поток. Это может привести к скоплению инородного материала или конденсата в трубе, что может привести к ненужному повреждению клапана или помешать его работе.

Выпускной трубопровод

Существует два возможных типа выпускной системы – открытая и закрытая. Открытая система сбрасывает воду прямо в атмосферу, тогда как закрытая система сбрасывает воду в коллектор вместе с другими предохранительными клапанами.

Для паровых и газовых систем рекомендуется, чтобы напорный трубопровод поднимался вверх, а для жидкостей – опускался. Горизонтальный трубопровод должен иметь нисходящий уклон не менее 1:100 от клапана, гарантирующий самодренирование любого сброса. Важно опорожнить любой поднимающийся выпускной трубопровод. Вертикальные подъемы потребуют отдельного дренажа. Примечание: ко всем точкам дренажа системы применяются одинаковые меры предосторожности, в частности, чтобы не нарушалась работа клапана, и любая жидкость должна быть слита в безопасное место.

Необходимо обеспечить, чтобы жидкость не скапливалась на стороне выпуска предохранительного клапана, так как это ухудшит его работу и вызовет коррозию пружины и внутренних деталей. Многие предохранительные клапаны снабжены сливным патрубком корпуса, если он не используется или не предусмотрен, то в непосредственной близости от выпускного отверстия клапана должен быть установлен сливной патрубок малого диаметра (см. рис. 9.5.3).

Одной из основных проблем в закрытых системах является перепад давления или накопленное противодавление в системе нагнетания. Как упоминалось в Модуле 9.2, это может резко повлиять на работу предохранительного клапана. В стандарте EN ISO 4126: часть 1 указано, что падение давления должно поддерживаться на уровне ниже 10 % от установленного давления. Для этого размер выпускной трубы можно определить по уравнению 9.5.1.

Давление (P) следует принимать как максимально допустимое падение давления согласно соответствующему стандарту. В случае EN ISO 4126: Часть 1 это будет 10% от давления настройки, и именно при этом давлении берется vg.

Пример 9.5.1

Рассчитайте номинальный диаметр выпускного трубопровода для предохранительного клапана, необходимого для выпуска 1000 кг/ч насыщенного пара; при условии, что пар должен отводиться в вентилируемый резервуар по трубопроводу, длина которого эквивалентна 25 м. Давление срабатывания предохранительного клапана составляет 10 бар изб., а допустимое противодавление составляет 10 % от давления срабатывания. (Предположим, что падение давления на вентиляционном отверстии бака равно нулю).

Ответ: Если допускается максимальное противодавление 10%, то манометрическое давление на выходе предохранительного клапана будет:

Следовательно, трубопровод, подсоединенный к выпускному отверстию предохранительного клапана, должен иметь внутренний диаметр не менее 54 мм. Для трубы сортамента 40 потребуется труба DN65.

Если невозможно уменьшить противодавление ниже 10 % от установленного давления, следует использовать уравновешенный предохранительный клапан.

Уравновешенные предохранительные клапаны требуют, чтобы их крышка выходила в атмосферу. В случае уравновешенного сильфонного типа сброс технологической жидкости не происходит, поэтому их можно выпускать непосредственно в атмосферу. Основным соображением при проектировании является обеспечение того, чтобы это вентиляционное отверстие не было заблокировано, например, посторонним материалом или льдом. При работе со сбалансированным поршнем необходимо учитывать тот факт, что технологическая среда может вытекать через вентиляционное отверстие в крышке. При выпуске в систему под давлением вентиляционное отверстие должно быть подходящего размера, чтобы над поршнем не было противодавления.

Предохранительные клапаны, установленные снаружи здания для прямого сброса в атмосферу, должны быть закрыты колпаком. Колпак позволяет сливать жидкость, но предотвращает скопление грязи и другого мусора в нагнетательном трубопроводе, что может повлиять на противодавление. Вытяжка также должна быть сконструирована так, чтобы она тоже не влияла на противодавление.

Коллекторы

Коллекторы должны иметь такие размеры, чтобы в наихудшем случае (т. е. когда все клапаны коллектора разгружаются) трубопровод был достаточно большим, чтобы выдерживать неприемлемые уровни противодавления. В идеале объем коллектора должен увеличиваться по мере того, как в него входит каждый выпуск клапана, и эти соединения должны входить в коллектор под углом не более 45° к направлению потока (см. рис. 9)..5.6). Коллектор также должен быть надлежащим образом закреплен и при необходимости слит.

Для работы с паром, как правило, не рекомендуется использовать коллекторы, но их можно использовать, если должным образом учтены все аспекты конструкции и установки.

Силы реакции при выпуске

В открытых системах необходимо тщательно учитывать влияние сил реакции, возникающих в системе нагнетания при подъеме клапана. В этих системах будет значительная результирующая сила, действующая в направлении, противоположном направлению разряда. Важно не допустить чрезмерной нагрузки на клапан или впускное соединение из-за этих сил реакции, поскольку они могут привести к повреждению впускного трубопровода. Величину сил реакции можно рассчитать по формуле уравнения 9..5.2:

Силы реакции обычно невелики для предохранительных клапанов с номинальным диаметром менее 75 мм, но предохранительные клапаны большего размера обычно имеют монтажные фланцы для реактивного стержня на корпусе, что позволяет клапану быть обеспеченным.

В закрытых системах этими силами реакции обычно можно пренебречь, поэтому ими можно пренебречь.

Независимо от величины сил реакции, никогда не следует полагаться на сам предохранительный клапан для поддержки самого нагнетательного трубопровода, и необходимо предусмотреть опору, чтобы противостоять весу нагнетательного трубопровода. Эта опора должна располагаться как можно ближе к центральной линии вентиляционной трубы (см. рис. 9)..5.7).

На рисунках 9.5.8 и 9.5.9 показаны типовые установки предохранительных клапанов как для открытых, так и для закрытых систем.

Переключающие клапаны

Переключающие клапаны (см. рис. 9.5.10) позволяют устанавливать два клапана рядом, один рабочий, а другой изолированный. Это означает, что регулярное техническое обслуживание может выполняться без прерывания работы или защиты судна. Переключающие клапаны сконструированы таким образом, что при их работе проходное сечение никогда не ограничивается.

Перекидные клапаны также можно использовать для подсоединения выпускных отверстий предохранительных клапанов, чтобы исключить дублирование нагнетательного трубопровода. Действие как впускного, так и выпускного переключающих клапанов должно быть ограничено и синхронизировано по соображениям безопасности. Обычно это осуществляется с помощью системы цепного привода, соединяющей оба маховика.

Необходимо учитывать потерю давления, вызванную переключающим клапаном, при установлении перепада давления на входе предохранительного клапана, который должен быть ограничен 3% от установленного давления.

Излучение шума

Несмотря на то, что сброс из предохранительного клапана не должен происходить часто, в случае его возникновения создаваемый шум часто может быть значительным. Поэтому необходимо определить уровень звука предохранительных клапанов, чтобы не допустить превышения соответствующих уровней безопасности и гигиены труда.

Предполагая звуковой поток на выходе из сопла, приблизительное значение уровня звука LP в децибелах на выходе из фланца можно рассчитать по формуле, приведенной в уравнении 9..5.3 (Исходный API 521).
