Установка окон в каркасном доме

В результате безграмотной установки окон в процессе эксплуатации каркасного дома можно столкнуться с целым рядом проблем. К примеру, часто через проёмы попадает влага в стеновой утеплитель, сводя на нет его теплоизоляционные свойства. Также на неправильно смонтированных окнах усиленно образуется конденсат и иней, остекление промерзает, проявляются сквозняки и мостики холода. Чтобы избежать подобных проблем, установку окон необходимо осуществлять с учётом некоторых особенностей, рассмотренных в этом материале.

Основные нюансы установки окон в каркасном доме

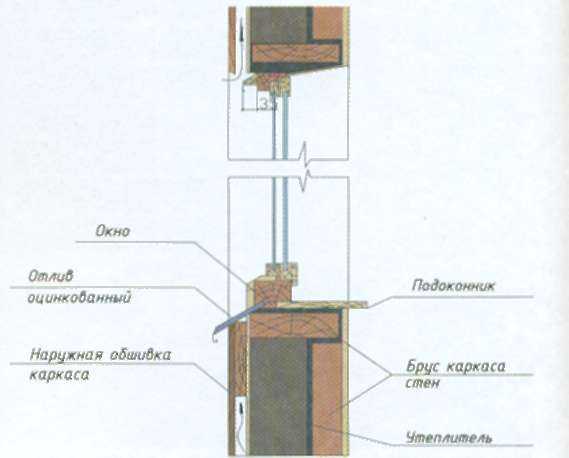

Первый нюанс, касающийся технологии установки окон в каркасном доме — это глубина монтажа. Поскольку наружная стена представляет собой многослойный «пирог» толщиной около 200 мм, а стандартная оконная рама имеет профиль не более 70 мм, то появляется так называемое «место для творчества». Как же правильно установить раму — поближе к помещению, или к улице?

Чтобы ответить на этот вопрос, необходимо разобраться, на что влияет глубина посадки окна в проёме. Если установить раму максимально близко к помещению, то снаружи вне тёплого контура окажется большая часть торцов стены. Зимой в этом месте она будет промерзать, результатом чего станут мостики холода вокруг оконной рамы.

С другой стороны, если выдвинуть окно максимально в сторону улицы, то стены промерзать будут меньше. Но такой монтаж приведёт к усиленному образованию конденсата внутри остекления, что тоже плохо.

На основании вышесказанного получается, что идеального места в проёме для окна не существует. Его нужно искать по принципу золотой середины. Для каркасного дома, предназначенного для постоянного проживания, опытным путём было установлено, что оптимальная глубина посадки рамы соответствует одной трети толщины стены, если считать со стороны улицы. То есть, рама устанавливается в проёме ближе к наружной части, нежели к внутренней.

Такой подход позволяет максимально избежать образования как мостиков холода, так и конденсата.

Следующий нюанс, касающийся монтажа окон в каркасном доме, относится к обустройству зазоров между рамой и торцами стены. Обычно эти зазоры делаются размером не менее 15 мм, то есть, вплотную рама к проёму не подгоняется. Нужно это для того, чтобы оставалось место для заполнения зазора уплотнительным материалом.

Следующий шаг — пароизоляция проёма изнутри. Если её не сделать, то влага из помещений будет проникать внутрь стены, портя утеплитель. Пароизоляционный материал тщательно закрепляют между стойками каркаса и оконной рамой, добиваясь герметичности при помощи, например, герметика.

Только после этого оконный проём облагораживается откосами, подоконником, наличниками.

СП 31-105-2002

Дополнительную информацию про обустройство проёмов в каркасных домах можно найти в официальном своде правил, который называется СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом. В документе есть целый раздел об окнах и дверях, требованиях к ним и нюансам обустройства.

Полезные статьи

Смотреть все статьи

Установка пластиковых окон в доме (кирпичном, деревянном, каркасном и панельном) -Блог

Содержание Скрыть

1. Монтаж окон в деревянном доме
2. Особенности монтажа окон в домах из дерева
3. Установка окна в кирпичном доме
4. Особенности монтажа окон для домов из кирпича
5. Установка окон в панельном доме
6. Оконные конструкции для каркасного жилья

Монтаж пластиковых окон достаточно ответственное решение, важно не допустить грубых ошибок, правильно распределить нагрузки, чтобы стеклянные конструкции могли пропускать солнечное тепло, свет, встали на пути холодным, промозглым дождям, ледяным ветрам и морозам.

Можно справиться самим с этой работой, если учесть все тонкости, правильно снять размеры. Или обратиться к профессионалам. Итог будет положительным при внимательном, продуманном подходе. Различия кроются в строительстве сооружений из различных материалов: натуральных, минеральных и т.д.

Монтаж окон в деревянном доме

Эта работа отличается от соответствующих действий в кирпичных и других помещениях. Значительное влияние оказывает особенность природного сырья, из которого строится сруб, его способность усыхать, разбухать при разных погодных катаклизмах. Свежее дерево особенно этому подвержено.

Чтобы грамотно произвести установку новых окон в деревянном доме, необходимо учитывать усадку бруса, которая длится от 6 месяцев до 2 лет. Дерево меняет свои формы при перепадах влажности, с течением времени высушивается, что приводит к появлению щелей. Следует обязательно проектировать обсадную коробку, которая возьмёт на себя все усадочные изменения. Выполняется она из доски толщиной 50 или 60 см, принимает на себя давление, отсекает все деформации, идущие от проёма стены. Окно встанет правильно, не покорёжится, какие бы ни происходили процессы с брусьями.

Обратите внимание!

Надо учесть важные моменты при постройке обсадной доски:

• Верхний проем максимально деформируется, в свежих срубах пространство над ним составляет от 5 см и выше. Для прокладывания теплоизоляции годится: пакля, ватин, джут. При усадке происходит движение брусьев, окно двигается в пазу, монтажная пена разрушается, а вот волокнистый утеплитель легко выдерживает давление.
• Саморезы, с помощью которых профиль крепится к коробке, должны пройти её насквозь, но не зайти в стену, иначе при усадке они сломаются, выдернутся.

Особенности монтажа окон в домах из дерева

При установке окон в дом в готовом проёме тщательно учитываются все зазоры, ширина по 2 см минимум с левой и правой стороны. Бензопилой выпиливается проём, в боковых стенках которого проделывается паз. В него можно вставить металлический уголок 50х50 мм. Вдоль этого паза брус будет свободно скользить, исходя из пределов своего линейного расширения.

Выпиливаются шипы с боков обсадной доски и на торце бревна, свободное пространство заполняется джутовым волокном. Две доски обсадной коробки ставятся с обеих сторон, плюс сверху укладывается древесная перемычка, соединение идёт в шип-паз.

Перед этим этапом предварительно укладывается дополнительный слой утеплителя. Вверху соединение закрепляется саморезами, внизу фиксируются уголки 50х50 мм этим же видом крепежа, чтобы коробка плотно прилегала к нижнему венцу.

Непосредственно над перемычкой оставляется высота минимум 50 мм, чтобы брус мог расширяться вниз, именно там возникает большая нагрузка при осадке строения. На установленную раму по всему периметру клеится пароизоляционная лента. Верхний шов заполняется джутом или льном.

Важно! Монтажной пеной нельзя заполнять пространство над верхней перемычкой в жилье из дерева. Это грубая ошибка! Пена плохо сжимается, потому что не является восстанавливающимся материалом. Зазор надо уплотнить джутовым волокном, оно легко восстанавливает свой объём.

Существуют две разновидности пены: монтажная обычная и пластичная, которая выдерживает 50-60% относительной деформации, обычная примерно 10-15%. Но они не применяются при установке окон в доме из бруса.

Дополнительная информация! Фиксируется рама с использованием пластиковых или деревянных клиньев. Отличие: пластик уже готовый, древесину же надо пропитать антисептиком, чтобы избежать гнили, грибка и плесени. Выравнивается окно по вертикали, горизонтали с помощью пузырькового строительного уровня. Высота его над полом не должна превышать 90 см, чтобы появилась возможность удобно задвинуть мебель.

Установка окна в кирпичном доме

Начинается работа с монтажа стыковочного профиля внизу для подоконника и слива. С наружной стороны рамы вдоль всего периметра просверливаются отверстия под дюбеля с диаметром 10 мм. Предварительно сжатая уплотнительная лента наклеивается на стеклопакет изнутри на расстоянии 30 мм от наружного края, этим поддерживается герметичность примыкания профиля к проёму. Теперь рама вставляется в оконное пространство с помощью клиньев (деревянных или пластиковых). Регулируется правильная установка окон в доме с использованием уровня по вертикали, а также горизонтали.

Внимание! В пробуренные боковые отверстия профиля забиваются анкерные болты, которые должны заходить в стену не менее чем на 25 мм. Можно использовать монтажные пластины для соединения, более простой способ, но они крепятся к самой раме, немного неустойчивы, присутствует вибрация.

Особенности монтажа окон для домов из кирпича

Между рамой и проёмом должен остаться зазор от 1,5 до 4 см для последующего размещения там подоконника и места для монтажной пены. После этого удаляются клинья, укладывается строго горизонтально подоконник, запенивается пространство под ним. Снаружи слив заводится под раму, крепится к стыковочному профилю шурупами, зазор уплотняется пеной.

По внутреннему краю оконного переплёта клеится пароизоляционная лента. Устанавливаются боковые откосы, верхняя перемычка, всё закрепляется саморезами. Отверстия, щели между ними и проёмом заделываются монтажной пеной. Силиконом покрываются стыки, сопряжённые с откосами. Навешиваются створки, вставляются стеклопакеты. Производится регулировка створок.

На заметку!После заделки всех швов монтажной пеной и процесса ее расширения, пена твердеет, на неё сверху и на стену по всему периметру наклеивается пароизоляционная лента.

Установка окон в панельном доме

Процесс в этом случае требует меньше времени. Стена тоньше, холоднее, чем кирпичная, профиль устанавливаемого окна нужно выбирать не менее 70 мм. Вся технология повторяется, только она проще, подоконники и откосы неширокие. Профиль располагают ближе к внутренней стене, чтобы стёкла лучше прогревались, не запотевали.

Нет принципиальной разницы: монтаж любого окна в кирпичном, панельном и другом доме не вызывает особых затруднений, главное хорошо его закрепить, капитально заделать все монтажные швы.

Оконные конструкции для каркасного жилья

При установке окон в каркасном доме делаются монтажные швы не менее 2 см сбоку и сверху около 7 см. Подставочный профиль укладывается вниз, он необходим при монтаже стеклянных блоков. С одной стороны, упирается подоконник, с другой монтируется слив. Внешняя гидроизоляционная мембрана приклеивается к оконной раме, пароизоляционная лента по всему периметру—внутри помещения.

Монтаж по ГОСТ допускает 2 варианта крепления окон:

• Анкерными болтами, сквозь саму конструкцию
• Монтажными пластинами

Обратите внимание!От угла рамы до первого крепления по вертикали или по горизонтали должно быть 150-180 мм. Расстояние между ними для белого пластика установлено не больше 700 мм, для цветного—не больше 600 мм, так как он более подвержен расширению под солнечными лучами.

После верхнего крепления окна, внизу устанавливаются подкладочные пластины для обеспечения зазора 1 см минимум. Выставляется окно по уровню в горизонтальном и вертикальном положении.

Это интересно! Внутри должна быть смонтирована изоляция, состоящая из 3-4 слоев:

1. монтажной пены, отвечающей за теплоизоляцию и звукоизоляцию;
2. сверху она закрывается защитной гидроизоляцией, от влаги;
3. пароизоляционный, заводится со стороны стены к раме и закрепляется скотчем;
4. не всегда востребована—предварительно сжатая лента.

Низ запенивается полностью вместе с установочными пластинами. Выставляется профиль, навешиваются, регулируются створки. Вот практически готова установка ПВХ в дом.

Толщина стен каркасного дома не превышает 15-20 см. Согласно общим требованиям глубина установки окна должна составлять 1/3 или 1/4 глубины стены от наружной поверхности, чтобы не промерзал стеклопакет. Позже идёт монтирование подоконника, откосов.

Между установочным профилем и рамой предварительно клеится гидроизоляционная лента ПСУЛ. Лучше проводить в каркасном доме монтаж окон из дерева, они лучше дышат, а ПВХ хуже вентилируются.

Подробно: преимущества установки окон методом анкеровки

6 февраля 2020 г.
Зеленое строительство | In Depth

Качественная установка имеет решающее значение как для производительности окна, так и для общей производительности вашего проекта. И то, как окно или дверь крепятся к зданию, является важным фактором, способствующим успешной установке.

Окна Innotech и боковые распашные двери устанавливаются методом анкеровки с помощью ленточных анкеров. Есть много преимуществ использования метода анкеровки вместо традиционного метода фланца гвоздя.

Анкерные ремни Innotech изготовлены из прочной оцинкованной стали и имеют длину около 5,5 дюймов.

Анкерный метод является проверенным способом конструктивного крепления окна или двери к проему здания. Анкерные ремни Innotech изготовлены из прочной оцинкованной стали и разработаны специально для использования с нашей продукцией.

Анкерные ремни крепятся к раме окна или двери в рекомендуемых местах со всех четырех сторон. Штыри легко вставляются в широкий паз края рамки, затем поворачиваются по часовой стрелке 90 градусов, чтобы аккуратно зафиксировать их в нужном положении. Обычно анкерные ремни устанавливаются на расстоянии 6 дюймов с каждой стороны от каждого угла и 12 дюймов по центру между угловыми анкерными креплениями.*

Анкерные ремни располагаются по углам и вокруг рамы.

После установки анкерных креплений окно или дверь центрируется внутри проема. Прокладки подоконника и косяка располагаются в рекомендуемых местах, чтобы подоконник был ровным и прямым, а окно имело необходимый зазор в изголовье. Когда окно или дверь готовы к закреплению, герметик наносится на ту сторону анкера, которая будет ровно прилегать к неровному проему; это помогает обеспечить воздушный и водный барьер между внутренним краем рамы и грубым отверстием. Анкерные ремни аккуратно сгибаются, чтобы они ровно прилегали к стенам, а затем крепятся винтами.*

После того, как рама установлена ​​отвесно, ровно и ровно внутри проема, в нее ввинчиваются анкерные ремни.

Повышенная прочность конструкции

Анкерные ремни обеспечивают большую структурную прочность для хорошо сложенных окон и дверей. Наши усиленные сталью рамы тяжелые. А когда они большие и/или с тройным остеклением, они очень тяжелые! Метод анкеровки обеспечивает прочность конструкции для надежного крепления окна или двери к зданию.

Повышенная устойчивость к ветровым нагрузкам

Анкерные ремни обеспечивают большую устойчивость к ветровым нагрузкам. Анкеры для ремней крепятся к середине рамы, а фланцы с гвоздями расположены ближе к внешней стороне рамы. Когда применяется внешнее давление ветра, окно или дверь, установленные на фланце гвоздя, с большей вероятностью будут давить внутрь при изгибе рамы.

Оконные или дверные рамы не должны постоянно или чрезмерно изгибаться. Это может привести к деформации рамы, что может привести к повреждению стеклопакета, повлиять на воздушное и водное уплотнение между стеклопакетом и рамой и/или нарушить воздушный и водяной барьер между стеной и рамой.

Долговечность

Ленточные анкеры позволяют компенсировать движения здания, например, осадку. Анкеры для ремней спроектированы так, чтобы обеспечивать небольшую гибкость, поэтому они по-прежнему обеспечивают структурную целостность даже при движении. При использовании фланца с гвоздем фланец может сломать или сдвинуть окно или дверь при движении здания. Сломанный фланец гвоздя может поставить под угрозу структурную целостность установки, долгосрочную долговечность окна и краткосрочные характеристики окна (воздух, вода и тепловые характеристики).

Подробнее Гибкость установки

Анкерные ремни также обеспечивают гибкость при установке окна или двери в любом месте полости стены. В высокопроизводительных домах окна часто устанавливаются посередине или внутри стены, чтобы улучшить общую производительность продукта.

Правильный способ установки продукта и проекта является одним из компонентов успешной установки окна или двери. Способ установки – и его исполнение! – необходимость обеспечения долгосрочных конструкционных и эксплуатационных преимуществ, которые поддерживают или улучшают качество установленных окон и дверей. Вот почему окна Innotech и боковые распашные двери устанавливаются с помощью ленточных анкеров Innotech.

*Подробные инструкции по установке окон и дверей Innotech см. в наших инструкциях по установке. Установка может отличаться в зависимости от типа продукта, метода установки или других переменных.

Какой размер заголовка нужен для окна

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также более 13 лет дает советы по благоустройству дома.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 19.12.22

Рассмотрено

Келли Бэкон

Рассмотрено
Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Фотография Дэна Рейнольдса / Getty Images

При создании рамы для установки окна одним из наиболее важных аспектов является заголовок окна, в частности размер заголовка окна.

Правильный размер перемычки относительно проема имеет решающее значение не только для плавной установки окна, но и для поддержания структурной целостности вашего дома. Если ваш заголовок имеет неправильный размер, окно может не открываться и закрываться должным образом, или его рама или стекло могут треснуть. Наихудший сценарий — это разрушение конструкции части вашего дома.

Что такое заголовок окна?

Перемычка — это любая прочная балка, которая горизонтально перекрывает проем, например дверной проем. Таким образом, заголовок окна — это заголовок, который охватывает верхнюю часть оконного проема. Заголовок — это структурный элемент, очень похожий на мост, который позволяет пространству внизу быть открытым, а не закрытым.

Другой способ понять заголовок окна — рассмотреть, что заменяется. В этом пространстве обычно была бы внешняя стена деревянного каркаса. Стойки, расположенные через каждые 16 или 24 дюйма, образуют очень прочную стеновую систему, выдерживающую вертикальные нагрузки. Заголовок окна позволяет удалить некоторые из этих шпилек, сохраняя при этом прочность стены.

Общие размеры заголовков окон

Оконные перемычки обычно строятся из двух кусков пиломатериалов, расположенных бок о бок. Как и другие детали, используемые в стеновых системах, толщина перемычки окна ограничена глубиной стены.

В большинстве настенных систем используются панели размером два на четыре, которые на самом деле имеют ширину 3-1/2 дюйма. Большей прочности балок можно добиться, используя более толстые балки. Но это невозможно в стенах, так как стены всегда должны поддерживать эту глубину 3-1/2 дюйма. Итак, решение состоит в том, чтобы идти вверх: то есть использовать более широкие куски пиломатериалов, которые простираются вертикально выше.

Ель / Микела Бутиньоль

Пролет окна: 3 фута

Для окон размером 36 дюймов или меньше используйте два окна размером два на четыре или одно четыре на четыре. Поскольку многие окна находятся в диапазоне от 24 до 34 дюймов (ширина), это обычно используемый размер заголовка окна.

Пролет окна: 4 фута 6 дюймов

Для более широких оконных пролетов 4 фута 6 дюймов или меньше увеличьте сторону перемычки окна до двух два на шесть. Большое количество окон находится в диапазоне от 45 до 50 дюймов, поэтому этот оконный проем также используется довольно часто.

Пролет окна: 5 футов, 9 дюймов

Для еще более широких оконных пролетов в 5 футов 9 дюймов или меньше используйте два куска пиломатериала размером два на восемь.

Предупреждение

Индивидуальный размер заголовка окна с использованием таблиц промежутка и нагрузки всегда является наиболее точным способом определения размера заголовка. Это помогает учитывать бесчисленные факторы, которые могут меняться вместе с окнами, включая размеры, формы и нагрузки. Свяжитесь с инженером-строителем, лицензированным подрядчиком или архитектором.

Факторы, влияющие на размер заголовка

Эти рекомендации по размеру окна относятся к одноэтажной конструкции дома шириной 20 футов. Более широкие здания уменьшают длину пролета оконной перемычки. Сильный снегопад или другие факторы также могут изменить размер окна. Вот почему важно адаптировать все здание к местным нормам.

Некоторые самодельщики и строители с большой осторожностью перестраивают заголовок окна. Пара два на двенадцать бок о бок обычно используется для 6-футовых патио или французских дверей и даже для оконных проемов шириной 4 фута.

Чрезмерное строительство только немного увеличит стоимость. Недостатком является то, что он увеличивает тепловые мосты между внешней и внутренней частью. В этой критической области используется меньше изоляции.

Король и валет Стад Количество

Для каждой перемычки окна требуются две шпильки и две шпильки (по одной с каждой стороны). Тем не менее, по мере увеличения ширины окна может потребоваться всего четыре шпильки (и две шкворня). Добавление еще одного этажа к зданию означает не только сужение оконных проемов, но и вероятность того, что потребуется больше домкратных шпилек.
