ГОСТ 1405-83. Ломы стальные строительные (в т.ч. гвоздодёры)

Содержание:

  • ГОСТ 1405-83
    • 1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
    • 2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
    • 3. ПРАВИЛА ПРИЕМКИ
    • 4. МЕТОДЫ КОНТРОЛЯ
    • 5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ



Ломы стальные строительные

Технические условия



Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

Москва

РАЗРАБОТАН Министерством строительного, дорожного и коммунального машиностроения

ИСПОЛНИТЕЛИ

В. В. Кулагин, Н. И. Федоров ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения

Зам. министра В. А. Елецкий

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 21 февраля 1983 г. № 28

УДК 621.865.2:669.14:006.354    Группа Ж36

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛОМЫ СТАЛЬНЫЕ СТРОИТЕЛЬНЫЕ Технические условия

ГОСТ

1405-83

Взамен ГОСТ 1405-72

Pinch and wrecking steel bars. Specifications

ОКП48 3320

Постановлением    Государственного комитета СССР по делам

строительства от 21 февраля 1983 г. № 28 срок введения установлен

с 01.01.84

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на стальные    ломы,

применяемые в строительстве при производстве строительно-монтажных, такелажных и других работ.

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Ломы в зависимости от назначения должны изготавливаться следующих типов, указанных в табл. 1.

Таблица 1_

ТипНаименованиеНазначение
ЛГЛом-гвоздодерДля выдергивания гвоздей при производстве опалубочных и плотничных работ
лмЛом монтажныйДля смещения и установки элементов сборных строительных конструкций при монтаже зданий и сооружений и при производстве
лоЛом обыкновенный

такелажных работ

Для рыхления плотных, мерзлых и скальных грунтов, а также при

1. 2. Основные размеры ломов должны соответствовать указанным на черт. 1— 8 и в табл. 2—4.

Перепечатка воспрещена

Издание официальное

О Издательство стандартов, 1983

Предельные отклонения размеров рабочей части ломов, указанных на чертежах, должны соответствоватьГОСТ 7829— Допуск на длину лома не должен быть более ±1 %.

1.3. Условные обозначения ломов должны состоять обозначения типоразмера лома и настоящего стандарта.

Пример условного обозначения лома типоразмера ЛГ15:

ЛГ15 ГОСТ 1405-83

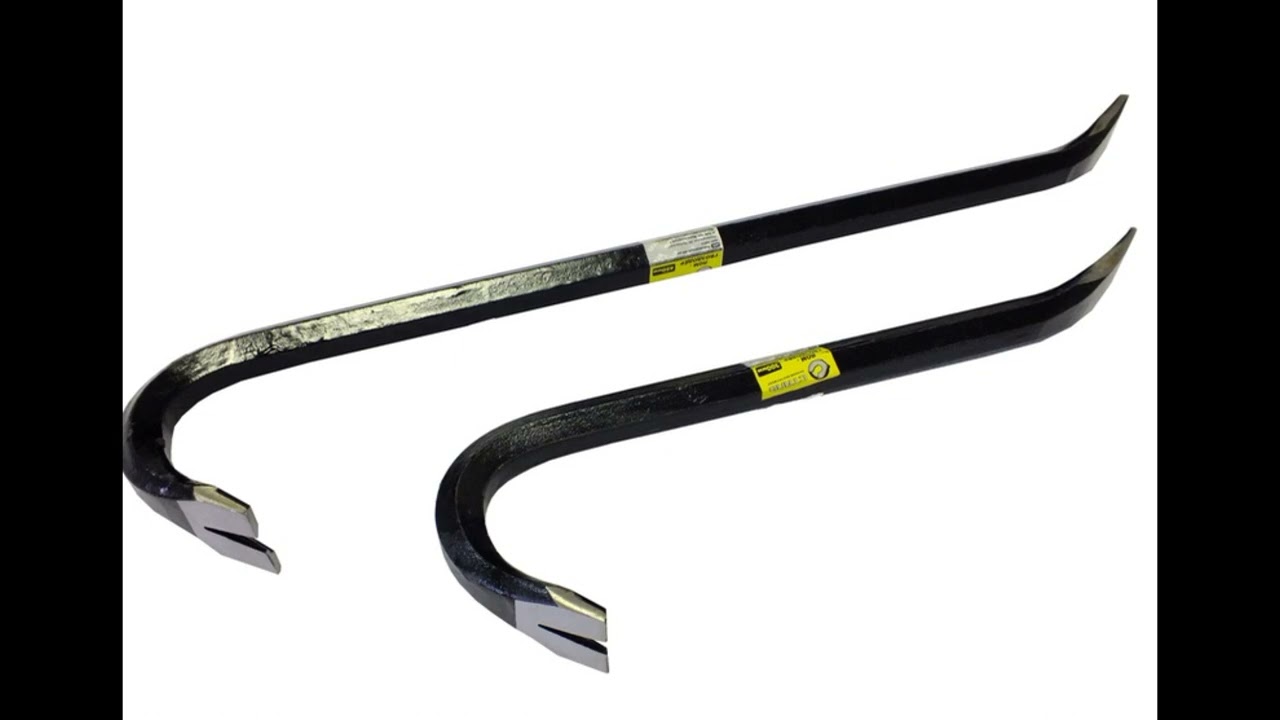

Ломы-гвоздодеры типа ЛГ Типоразмеры ЛГ16, ЛГ20, ЛГ24

(30*3)’



Примечание. Размер (45 ± 3)° — справочный

Типоразмеры ЛГ15, ЛП9, ЛГ22



Таблица 2

_Размеры в мм_

ТипоразмерDSL

Я

±5

Н\

±5

а

±3

Я\

±1

Ъ

±2

/

±3

R

±0,5

Ri

±1

с ± 1Масса, кг, не более
ЛГ1616—320907030518201,462,50,58
ЛГ15—150,57
ЛГ2020—600908534622201,67,52,51,7
ЛГ19—191,65
ЛГ2424—100011010045828302,1933,9
ЛГ22—223,7

Типоразмер ЛГ16А



Масса — не более 0,8 кг.

Черт. 3



Типоразмер ЛГ15А

Масса — не более 0,78 кг.

Черт. 4

Остальные размеры — по черт. 3.

Ломы монтажные типа ЛМ

Типоразмеры ЛМ20, ЛМ24, ЛМ32 меры

Типораз

ЛМ19, ЛМ22, ЛМЗО

Черт. 5
Таблица 3
ТипоразмерDSL

/

±5

h

±5

h

±3

h

±5

А

±3

Cl\

±1

R

±5

Масса, кг, не более
ЛМ2020—56030801570326201,35
ЛМ19—191,35
ЛМ2424—1180401002090388244,2
ЛМ22—223,9
ЛМ3232—132050110201004510328,4
Л М3 О—308,2

Ломы обыкновенные типа ЛО

Размеры в мм

Типоразмеры Л024,

Типоразмеры Л022, Л026,

Л028, Л032 ЛОЗО

^[-£4

/\

Таблица 4

_Размеры в мм_

ТипоразмерDSL

/

±5

h

±5

а

±3

ъ

±3

Масса, кг, не более
Л02424—1180403020254,2
Л022—224,0
Л02828—1400554025306,8
Л026—266,7
Л03232—1400705030359,4
ЛОЗО—309,2

2.

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1.    Ломы должны изготавливаться в соответствии с требованиями настоящего стандарта по рабочим чертежам и образцам-эталонам, согласованным с базовой организацией по стандартизации и утвержденным в установленном порядке.

2.2.    Ломы должны изготавливаться из стали марок 45 или 50 по ГОСТ 1050-74.

Требования к сортаменту стали должны быть не ниже, чем требования, установленные ГОСТ 2590-71 илиГОСТ 2879-69.

Допускается изготавливать ломы из стали марок БСтб по ГОСТ 380— 71 и из других марок, механические свойства которых не ниже, чем у стали указанных марок.

2.3.    Ломы не должны иметь трещин, закатов, волосовин, плен, включений.

На поверхности ломов, обработанных методом горячей ковки или штамповки, допускаются отдельные вмятины от окалины.

2.4.    Концы ломов на длине не менее 150 мм должны быть термически обработаны и иметь твердость HRC 40. . .47 (HRC 38. . .46).

2.5.    Гвоздодерные части ломов типа ЛГ при выдергивании гвоздей не должны изменять геометрическую форму и выкрашиваться. На их поверхностях после выдергивания гвоздей не должно быть изломов, трещин и отколов.

2.6.    Допуск прямолинейности прямых участков ломов не должен превышать 1 % их длины.

2.7.    Острые кромки ломов должны быть притуплены.

2.8.    Ломы должны иметь покрытие Хим. Оке. прм. по ГОСТ 9.073-77 или покрытие БТ-577 по ГОСТ 5631-79. Окисное покрытие должно соответствовать ГОСТ 9.301-78, условия эксплуатации — группе Ж по ГОСТ 14007-68.

Лакокрасочное покрытие должно соответствовать классу V по ГОСТ 9.032-74, условия эксплуатации — группе VI по ГОСТ 9.104-79.

Допускается применение других покрытий, обеспечивающих противокоррозионную защиту изделий.

3. ПРАВИЛА ПРИЕМКИ

3.1.    Ломы должны быть приняты техническим контролем предприятия-изготовителя.

3.2.    Приемку и поставку ломов производят партиями.

Размер партии устанавливают соглашением сторон.

Партия должна состоять из ломов одного типоразмера, изготовленных из одних и тех же материалов, обработанных по одному технологическому процессу и одновременно предъявленных к приемке по одному документу.

3.3.    При проверке ломов на соответствие требованиям, приведенным в пп. 1.1, 1.2, 2.1 (в части соответствия рабочим чертежам), 2.4—2.6 применяют двухступенчатый контроль, для чего от партии отбирают ломы в соответствии с табл. 8.

Таблица 8
Размер партии ломов, шт.

Ступени

контроля

Объем

одной

выборки,

шт.

Объем

двух

выборок,

шт.

Приемочное

число

Браковочное
51-90Первая81602
Вторая812
91-150Первая132603
Вторая1334
151-280Первая204014
Вторая45
281-500Первая326425
Вторая67
501-1200Первая5010037
Вторая89

3. 4. Партию ломов принимают, если количество дефектных ломов в первой выборке меньше или равно приемочному числу, и бракуют без назначения второй выборки, если количество дефектных ломов больше или равно браковочному числу.

Если количество дефектных ломов в первой выборке больше приемочного числа, но меньше браковочного, производят вторую выборку.

Партию ломов принимают, если количество дефектных ломов в двух выборках меньше или равно приемочному числу, и бракуют, если количество дефектных ломов в двух выборках больше или равно браковочному числу.

3.5.    Проверка ломов на соответствие требованиям, приведенным в пп.

2.1 (в части соответствия образцам-эталонам), 2.3,    2.7,    2.8 должна

производиться методом сплошного контроля.

3.6.    Потребитель имеет право производить контрольную проверку качества ломов, применяя при этом порядок отбора образцов и методы испытаний, указанные в настоящем стандарте.

4. МЕТОДЫ КОНТРОЛЯ

4.1.    Размеры ломов должны проверяться с помощью измерительных средств, погрешности измерения которых не превышают:

значений, указанных в ГОСТ 8. 051-81 — для линейных размеров;

25% от допуска на контролируемый размер — для отклонения формы и расположения поверхностей.

4.2.    Массу ломов следует определять взвешиванием на весах. Пределы допустимой погрешности измерений массы ±0,02 кг.

4.3.    Сплошной контроль ломов производят визуально — методом сравнения их с образцами-эталонами.

4.4.    Определение твердости термически обработанных участков ломов — по ГОСТ 9013-59.

4.5.    Прочность гвоздодерной части ломов (п. 2.5) проверяют путем поочередного выдергивания 5 гвоздей диаметром 4 или 5 мм и длиной от 120 до 150 мм, забитых на глубину от 100 до 125 мм в березовую или другую аналогичную по твердости древесину.

4.6.    Контроль окисных покрытий — по ГОСТ 9.302-79.

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1.    На поверхности каждого лома должны быть нанесены:

товарный знак предприятия-изготовителя;

тип или типоразмер лома;

цена (при изготовлении изделия для розничной торговли).

Примечание. Способ нанесения указанных маркировочных знаков должен обеспечивать ее сохранность в течение всего срока службы ломов.

5.2.    Ломы, имеющие окисное покрытие, должны быть подвергнуты консервации по ГОСТ 9.014-78. Срок защиты ломов без проведения переконсервации должен быть не менее одного года.

5.3.    Ломы одного типоразмера укладывают в пачки и стальной низкоуглеродистой проволокой по ГОСТ 3282-74 связывают не менее чем в двух местах.

Во избежание повреждения покрытия на поверхности ломов под проволоку должна подкладываться плотная бумага. В связанных пачках ломы не должны перемещаться.

5.4.    По согласованию с потребителем допускается другая упаковка ломов, обеспечивающая их сохранность от механических повреждений во время транспортирования и хранения.

5.5.    К каждой пачке должна быть прикреплена этикетка по ГОСТ 2.601-68.

5.6.    Ломы могут транспортироваться транспортом любого вида,

5.7.    Хранение ломов — по группе условий хранения С по ГОСТ 15150-69.



Монтажка — Госстандарт

(монтажка, монтировка, разбортовка)

Типы изделий и рекомендации по выбору

Для начала разберемся, что такое монтировка. Это одновременно и рычажный, и ударный инструмент, с его помощью можно демонтировать части конструкции или снимать автомобильные шины с дисков. Изделие напоминает лом, но имеет меньшие размеры, что обеспечивает удобство использования и работу в условиях ограниченного пространства.

Один или оба конца инструмента могут быть расплющены и отшлифованы таким образом, чтобы получалась лопаточка, которую удобно вставлять в щели. На одной стороне в лопатке может быть проделана прорезь, это позволяет быстро удалять гвозди из дерева.

Виды инструмента

Монтировки могут иметь самые разные конфигурации. Рассмотрим самые распространенные варианты:

Прямая монтировка. Этот вариант чаще всего используется в автомобильной сфере. Одна сторона выполнена в виде расширенной и слегка согнутой лопатки, а вторая чаще всего заострена. Встречаются варианты, в которых расплющена только одна сторона.

Простое приспособление, которое чаще всего используется как рычаг при разборке или поднятии тяжелых предметов.

Прямая монтировка с ручкой. Это современное исполнение, в котором для удобства на торец надета ручка из резины. Рабочая сторона выполнена в форме лопатки, которая может иметь разные размеры и разный угол наклона.

Наличие ручки повышает безопасность использования, инструмент не выскальзывает из рук и им намного удобнее работать.

Плоская монтировка. Этот вариант используется в автомобильной сфере и в народе называется монтажка.

Изготавливается из стальной полосы и может иметь разную длину.

Такое приспособление продается в автомагазинах и идеально подходит для разборки шин.

Использовать плоскую монтажку для сложных и тяжелых работ не стоит, ее прочность намного ниже, чем у стандартных вариантов, и вы, скорее всего, согнете инструмент.

S-образная монтировка. Самый популярный вариант, отличающийся удобством и универсальностью применения. Одна сторона приспособления выгнута полукругом как на фото, а вторая сделана в форме лопатки и отогнута под углом примерно 30 градусов.

На закругленном конце может быть прорезь, чтобы использовать инструмент как гвоздодер.

Если вам нужен вариант «на всякий случай», которым можно и окно снять, и колесо разобрать, то приобретайте именно эту конфигурацию.

Г-образная монтировка. Напоминает вышеописанный вариант, но в отличие от него один конец просто загнут, а не выгнут полукругом. Этот вид изделий чаще всего имеет небольшой размер (до 400 мм) и используется в местах с ограниченным доступом.

Как видно на снимке, одна сторона выполнена в форме гвоздодера, приспособлением такой конфигурации очень удобно вынимать старые гвозди.

Г-образная монтировка с ручкой. Чаще всего используется в качестве гвоздодера при проведении плотницких и других подобных работ. Но при необходимости инструмент можно применять и для других целей.

Очень удобное и компактное приспособление.

Титановая монтировка. Этот вариант я решил вынести отдельно, так как в отличие от всех остальных он изготавливается из титана. Материал обеспечивает небольшой вес инструмента и обладает хорошими прочностными характеристиками.

Единственным недостатком титановых монтажек можно считать большую стоимость

Рекомендации по выбору

Казалось бы — монтировка простейшее приспособление и выбрать ее не составит труда. Между тем, в продаже представлено очень много некачественных изделий, которые гнутся при первом использовании.

Чтобы вы не ошиблись, ниже представлена простая инструкция, в ней описаны все критерии, на которые нужно обратить внимание:

  • Длина инструмента. Этот показатель может варьироваться от 30 до 85 см. Выбирать стоит тот вариант, который лучше всего подходит для выполняемых работ. Так для снятия шин на мотоциклах хватит варианта на 300 мм, для автотранспорта — 450 мм, для демонтажа оконных рам — 600 мм;
  • Толщина изделия. Тут все просто: чем толще элемент, тем он прочнее и надежнее. Но вместе с тем, массивные варианты весят намного больше и не всегда есть потребность в высокой прочности, иногда достаточно и тонкого металла (например, плоская монтировка шофера отлично подходит для разборки колес). Для изготовления применяется стальной круг диаметром от 16 мм или шестигранник;

Если вам важна прочность, то выбирайте изделия овального сечения, они намного жестче, чем обычный круг.

  • Качество изготовления. Определить прочность металла на глаз сложно, но можно оценить обработку изделия и исходя из этого, сделать выводы. Расширения на концах должны быть ровными и качественно обработанными, на поверхности металла не должно быть раковин, заусенцев и других повреждений. Слой краски или гальваническое покрытие должны быть равномерными, без повреждений;
  • Конфигурация. Выше мы разобрали все возможные варианты, вам нужно определиться, какой тип изделия лучше всего подходит в вашей ситуации и, исходя из этого, подбирать оптимальное решение. Иногда проще купить два инструмента разных размеров, чтобы выполнять различные работы с максимальным удобством.
