Монтаж деревянных окон по ГОСТ 30971

tykoks | 26.01.2014 | Монтаж | 5 891 views | Комментариев нет

Казалось бы, что проще: закрепили окно в проеме анкерами (иногда не делают и этого), «задули» монтажной пеной сомнительного происхождения, потом обрезали лишнее и все — быстро и дешево. Что происходит дальше?

Застывшая монтажная пена является весьма гигроскопичным материалом, впитывающим влагу как губка. Кроме того, повышение влажности на 5% увеличивает ее теплопроводность на 50%. В результате монтажный шов зимой элементарно промерзает со всеми вытекающими последствиями, среди которых треснувшая штукатурка откосов и обилие конденсата. В теплое время года сырой шов вызывает образование плесени и грибка, особенно под пластиковыми отделочными панелями откосов. Еще в 2002г. в России был принят ГОСТ 30971, регламентирующий правила установки оконных блоков. В связи с этим их цена стала выше всего на 2-3%, зато заказчик гарантирован от вышеуказанных неприятностей.

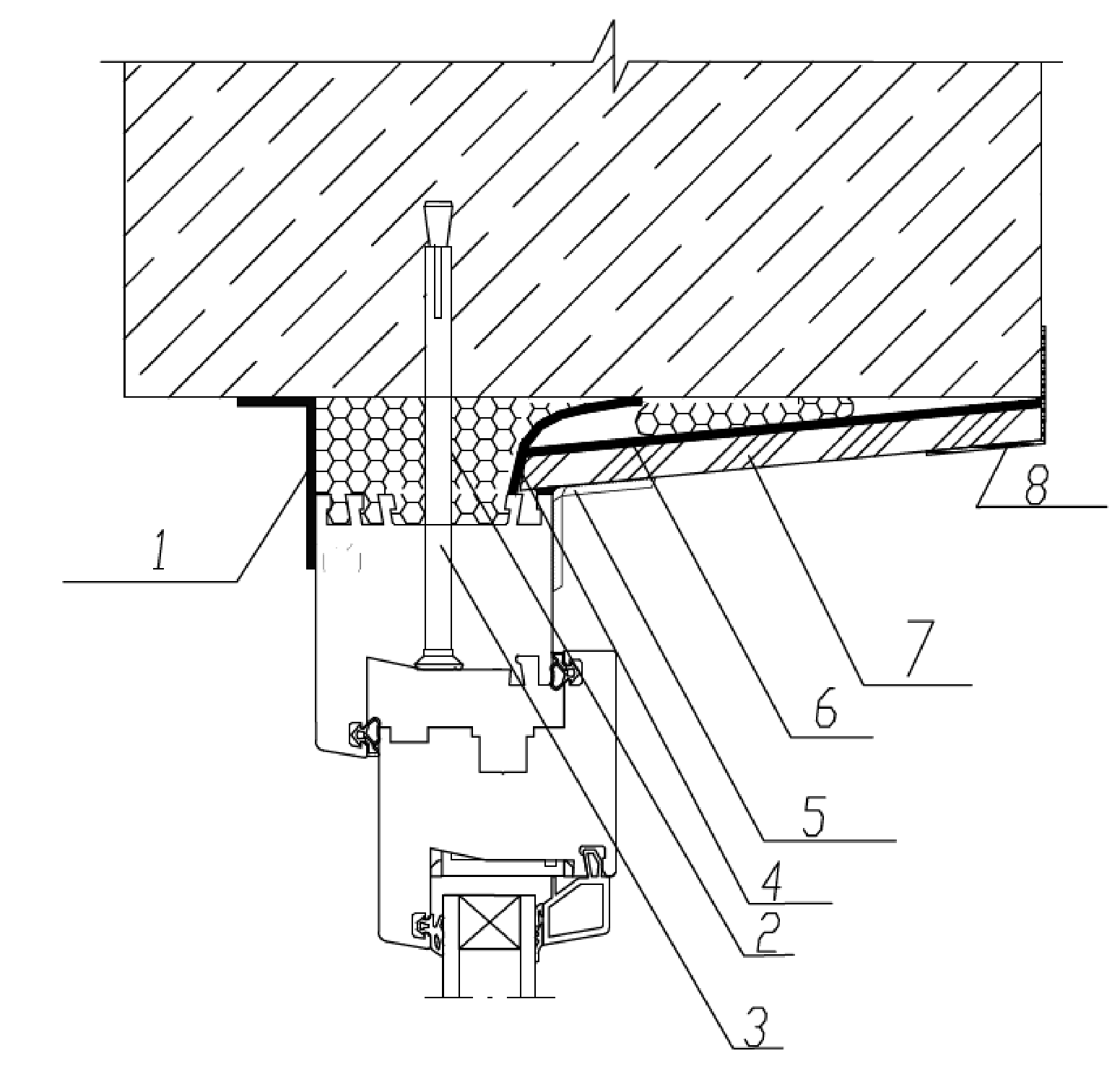

Итак, правильный монтаж подразумевает следующие операции

1. Оконный блок должен быть обязательно закреплен в проеме анкерными болтами или анкерными пластинами.
2. Снаружи монтажный шов следует надежно изолировать от воздействия окружающей среды специальной лентой (как правило, используют ПСУЛ — предварительно сжатую уплотнительную ленту), которая предотвращает попадание влаги и одновременно обеспечивает вентиляцию шва наружу.
3. Только после этого шов заполняют монтажной пеной, выполняющей функции теплоизоляции. Не рекомендуется без особой необходимости обрезать края застывшей пены, так как при застывании на ее поверхности образуется защитная пленка, в определенной степени преграждающая путь влаге. Предпочтительнее заполнять шов пеной в несколько проходов, оставляя свободное место для ее расширения.
4.  Затем изнутри шов накрывают специальной пароизоляционной самоклеящейся лентой с хорошими адгезионными свойствами, по которой затем можно сразу класть штукатурные растворы.
5. Также крайне желательно наличие водоизоляционной паропроницаемой ленты-мембраны под наружным отливом и пароизоляционной металлизированной ленты под подоконником.

Таким образом, монтажный шов получается воздухо- и влагонепроницаемым изнутри помещения и одновременно вентилируемым наружу.

Важный момент: при последующей влажной отделке откосов нельзя допускать попадания штукатурных растворов на поверхности окна. Это особенно актуально для деревянных изделий, так как кислотные или щелочные растворы вызывают необратимые повреждения лакокрасочного покрытия, и производитель совершенно справедливо не признает их гарантийным случаем.

Окна обязательно должны быть оборудованы системой автоматической приточной вентиляции. Дело в том, что современные изделия с двумя, а то и с тремя контурами уплотнения обеспечивают полную герметичность. И если деревянные окна обладают так называемой паропроницаемостью (то есть способны в определенной степени поддерживать естественное регулирование влажности в помещении, в чем заключается одно из важнейших их преимуществ), то с алюминиевыми или ПВХ-окнами все сложнее. С одной стороны, владельцы новых окон часто сталкиваются с типичной проблемой пересушенного воздуха, особенно в отопительный сезон, что оказывает крайне негативное воздействие на здоровье и самочувствие человека. С другой — повышенная влажность способствует образованию плесневых и грибковых поражений мебели, оконных откосов и так далее.

Статья написана для сайта moscowsad.ru.

Метки:монтаж, Окна

«Пластиковые окна обязательно надо устанавливать на опорные и распорные колодки?» — Яндекс Кью

Популярное

Сообщества

РемонтОкна+2

Анонимный вопрос

10 сентября 2018  ·

649

ОтветитьУточнить

Окна Медиа

690

ОКНА МЕДИА реализует информационную, коммуникативную и образовательную роль в оконной…  · 16 дек 2019  · oknamedia.ru

Отвечает

Олег Балашов

В ГОСТе на монтаж от 2002 года было указано, что «передача силовых нагрузок нагрузка на монтажный шов не допускается». И она передается на несущую стену с помощью опорных (несущих) колодок. В ГОСТе от 2012 года фразы, указанная в кавычках, больше не существует. Только указано, что для передачи нагрузок применяются опорные (несущие) колодки. Формулировки, хоть и ставшие менее категоричными, подразумевают наличие опорных (несущих) колодки. Также сохранились рисунки в виде схемы их расположения.

Для качественного монтажа все это необходимо соблюдать. По поводу распорных колодок. Понятно, о чем идет речь (находящиеся сбоку), но в ГОСТ нет такого термина. Указанные в схеме колодки (снизу и по бокам оконного блока) трактуются как опорные (несущие).

Полезная статья:

https://www.oknamedia.ru/novosti/materialy-dlya-montazha-plastikovyh-okon-38004

Расчет цен на окна онлайн. В любом городе России

Перейти на kupiokno.ru

Комментировать ответ…Комментировать…

Ремонт окон ПВХ Омск

451

Всё о пластиковых окнах и их ремонте, разбираем причины неисправности окон.   · 7 июн 2021  · ремонт-окон-омск55.рф

Отвечает

Андрей Иванов

Согласно ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» использование опорных колодок при установке оконных и дверных блоков из ПВХ профиля — ОБЯЗАТЕЛЬНО!

В целях исключения деформации и нарушения целостности оконных блоков.

Всё о пластиковых окнах и их ремонте

Перейти на ремонт-окон-омск55.рф

Комментировать ответ…Комментировать…

Первый

Века Рус

11

Официальная страница компании VEKA Rus. Профильные системы VEKA, VEKA Collection и WHS by…  · 13 авг 2020  · veka.ru

Отвечает

Пластиковые окна VEKA

Недавно одному из наших технических представителей позвонил один подрядчик, занимающийся в том числе установкой окон, имени которого мы, конечно, называть не будем. Звонивший, к слову, не является нашим клиентом, работает с другим поставщиком, но является подрядчиком на объектах застройщика, которого мы обучали в рамках #VEKA_Professional. И позвонил он для того, чтобы… Читать далее

Комментировать ответ…Комментировать…

Вы знаете ответ на этот вопрос?

Поделитесь своим опытом и знаниями

Войти и ответить на вопрос

1 ответ скрыт(Почему?)

типоразмеров пластиковых окон

Многие производители оконных и дверных блоков обещают своим покупателям индивидуальные размеры изделий, для изготовления которых подбираются качественные пластиковые, алюминиевые или деревянные профили. Но изготовление окон любых размеров невозможно, поэтому информация не совсем верная.

На многих покупателей подобные существующие ограничения не распространяются, так как проектирование и строительство многоквартирных домов осуществляется в соответствии с действующими СНиПами и с учетом размеров уже имеющихся оконных проемов. Но сложности возникают при установке нестандартных конструкций, к которым относятся зимние сады, просторные теплицы, летние веранды с большим остеклением.

Дома хрущевки

Застройка представлена ​​пятиэтажками 60-70-х гг. Оконные проемы имеют небольшие размеры, но соответствуют ГОСТу. «Хрущевки» построены в соответствии с санитарно-гигиеническими нормами, поэтому пропорции окон достаточны для полного поступления света с улицы в помещение.

Важно: Размеры окон в домах из кирпича или железобетона одинаковы. Здания возводились по единым государственным стандартам.

1

Зависимость количества створок от габаритов проема

Размеры пластиковых окон даже в типовых домах не совпадают, а небольшое несоответствие габаритов имеет не оказывают существенного влияния на определение количества створок. При выполнении данной процедуры руководствуются следующими рекомендациями:

• 2 створки — ширина рамы 1300-1450 мм;
• 3 створки — ширина рамы 2040-2070 мм.

Высота проема обычно составляет от 1350 мм. до 1500 мм. При заметном увеличении этого параметра при неизменной ширине оптимальное количество створок менять не рекомендуется — достаточно добавить фрамугу вверху обвязки. Если этот элемент оконной конструкции оборудован активной створкой, то его лучше сразу оборудовать системой автоматического открывания с электроприводом.

Дома брежневской эпохи

Усовершенствованы проекты пятиэтажек при Брежневе. Конструктивные изменения коснулись толщины перекрытий, пропорций оконных систем.

Как рассчитывается размер пластикового окна

Первым делом стоит начать обновление окон определение размера проема , где планируется установка новой конструкции. От того, насколько правильно будут выполнены замеры, зависит успех всех дальнейших этапов установки. Замеры снимаются не только изнутри — надо снимать замеры снаружи. Двойные замеры проема позволят правильно определить параметры необходимого изделия, избегая возможного перекоса проема и осложнений монтажа.

Исключение сквозного перекоса позволит точно измерить проем и учесть полученные показатели при дальнейшем производстве. Если в этот момент будут обнаружены ошибки в замерах, важно их немедленно исправить, потому что последующая установка станет возможной только после переделки текущего проема.

Уже на этапе замеров можно сделать предварительный расчет количества раствора для штукатурных работ, которое потребуется при заделке трещин и зазоров. Правильные замеры с учетом полученных размеров позволят минимизировать объем материала, и, соответственно, затраты при монтаже.

Далее приступаем к измерению высоты проема (Нпр), т. е. расстояния между нижней и верхней стенкой.

От полученной высоты отнимаем зазоры 20-30 мм сверху для монтажного шва (Нмв) и 40 мм снизу для установки подоконника (Нмн).

В итоге получаем высоту окна (А):

А = Нпр — Нмв — Нмн

Измерение проема с четвертью.

В отличие от бесчетвертного варианта, в данном случае замеры производятся как с улицы, так и в помещении.

Измеряем ширину проема со стороны улицы (Шерсть) и ширину проема в квартире (Шкв). Ширина пластикового окна (Wо) должна быть на 20-50 мм больше Ваты и на 40-60 мм меньше Шкв.

Рис. 5: Расчет ширины окна для четверти проема.

Также измеряем высоту проема со стороны улицы (Ноль) и внутри помещения (Нкв).

При наличии четверти и сверху, и снизу, то высота окна (А) рассчитывается по формуле:

А = Ноль + (10…30 мм) — 15 мм

При наличии четверти четверть только вверху, то высота окна (А) рассчитывается по формуле:

А = Ноль + (10…30 мм) — (40…60 мм)

Рис. 6: Расчет высоты окна для четвертного проема

Рис. 7: Расчет высоты окна для четвертного проема (без нижней четверти)

Шаг 2. Измерение отлива и подоконника.

Длина отлива определяется шириной проема со стороны улицы. К ширине проема добавляются припуски по 30-40 мм с каждой стороны. Ширина отлива измеряется по глубине наружной стены (от рамы до края стены), плюс 20 мм под рамой, плюс выступ отлива от края стены 30-40 мм.

Длина подоконника измеряется по ширине проема со стороны помещения. К ширине проема добавляются припуски по 100 мм с каждой стороны. Ширина подоконника определяется глубиной внутренней стены (от края стены до рамы), плюс 20 мм под раму, плюс размер выступа подоконника от края стены .

При измерении ширины подоконника очень важно учитывать, что он не должен закрывать радиатор отопления более чем на 1/3. В противном случае препятствие свободной циркуляции теплого воздуха может привести к образованию конденсата на стекле.

При измерении ширины отлива и подоконника нужно помнить, что рама нового пластикового окна будет уже старой деревянной рамы. Поэтому подоконник и отлив будут шире.

Шаг 3. Измерение ширины внутреннего откоса.

Ширина откоса определяется глубиной внутренней стены от рамы до края стены. Добавьте не менее 20 мм в качестве припуска на обрезку.

При измерении ширины откоса нужно помнить, что рама нового пластикового окна будет уже старой деревянной рамы. Следовательно, наклон в результате будет шире.

Данная инструкция по замерам поможет Вам определить предварительные параметры окна и фурнитуры для расчета примерной цены.

Цену можно узнать по телефону (многоканальный).

Расположение окон в стене и их обогрев

Расстояние от окна до потолка

Оптимальное расстояние от потолка до верха окна 240-250 мм — так солнечные лучи могут достигать самых дальних углы комнаты.

Что нужно помнить при определении расстояния от потолка до верха окна:

• Подумайте, как будет оформлено окно. Это будут шторы, жалюзи или рулонные шторы. Каждый вид конструкции имеет свой тип крепления и, соответственно, место для него.
• Под рулонными шторами должно оставаться не менее 150 мм, чтобы в свернутом состоянии они были выше проема и не мешали открывать окно.

Фото: для штор лучше заранее выбрать форму карниза и способ подвешивания самих штор. Например, для штор с люверсами требуется не менее 100 мм над карнизом

• Учитывайте уровень «чистого» потолка. Если вы планируете подвесной или натяжной потолок, то от «чернового» потолка отнимите около 50 мм.

Расстояние от окна до стен

Этот размер определяется двумя параметрами — типом отделки стен и опять же формой карниза.

• Если планируется обшивка стен деревом или гипсокартоном, то размер окна необходимо рассчитывать от «чистой» стены.

В среднем около 250 мм от окна до стены достаточно для любой отделки и любого карниза.

Расстояние от окна до пола и отопления

Это самый сложный размер, который зависит от многих факторов.

Первое, на что следует обратить внимание, это размер обогревателей. Чтобы окно не покрылось конденсатом, должен быть доступ теплого воздуха от батареи. Поэтому расстояние от подоконника до батареи должно быть 80-120 мм. От батареи до чистого пола должно быть не менее 100 мм для комфортной уборки. Получается, что при высоте батареи 300 мм расстояние от чистого пола до окна будет около 500 мм.

Второй фактор — назначение комнаты и мебель, которая в ней планируется.

Например, окно на кухне. Сейчас модно делать столешницу с мойкой и рабочей зоной под окном.

Фото: Окна Roto Inowa с дизайнерской ручкой Swing – оптимальное решение для кухни. При совмещении столешницы с подоконником расстояние от пола до окна составит 850-870 мм (на уровне кухонной столешницы). Полезно продумать, как будет стоять письменный стол в детской комнате и кабинете. Если рядом с окном, то хорошо, когда окно не выше его уровня, т.е. не выше 750 мм. Это приводит к лучшему уровню освещенности и меньшему вреду для глаз.

Особенности панорамных окон

Модные окна в пол требуют самого тщательного подхода, особенно в плане обогрева. Без утеплителя панорамное окно покроется конденсатом.

Варианты решения:

• Окно монтируется на уровне чистового пола, а обогреватель обычного образца размещается на расстоянии 300 мм от окна. Самое простое, но и не самое красивое решение.

Фото: напольный радиатор нельзя ставить вплотную к стеклу. Минимальное расстояние – 30 см.

• Встроенный конвектор позволяет сделать «окно в пол». Устанавливается в пол, не создает препятствий для прохода и не портит внешний вид. Но требует высокой специальной подготовки – стяжки от 80 мм, что значительно удорожает ремонтные работы.

На фото: конвектор в пол предназначен для обогрева помещения с панорамными окнами

Внимание! Для панорамных раздвижных дверей без порога это единственно возможный вариант обогрева и отсекания холодного воздуха с улицы.

• Вертикальные батареи — располагаются на свободных участках стен рядом с окнами до пола. Но этот вариант не подходит для широких окон, теплового потока может не хватить для обогрева всей плоскости окна. В результате одна сторона окна будет нагреваться, а другая останется холодной. Неравномерный нагрев может привести к деформации окна и трещинам в стеклопакете.

Фото: настенный радиатор не прогреет все оконное пространство

• Плинтус с подогревом — имеет высоту 140-150 мм и вполне подходит для установки под панорамными окнами. Он дает достаточно тепла, чтобы перекрыть поток холодного воздуха из окна. В этом варианте расстояние от чистового пола до окна составит 150мм

Фото: плинтус с подогревом – идеальное решение для панорамных окон Учтя все вышеперечисленные факторы, можно определиться с размерами окон . Чтобы он служил долго и безотказно, необходимо учитывать особенности материала – жесткость профиля и возможности фурнитуры.

Замер окна с четвертью

В этом случае замеры займут немного больше времени, так как придется делать поправку на размер четверти; вам придется снимать мерки как с внешней, так и с внутренней стороны оконного проема. Начинать удобнее всего с боковых стенок. Во избежание путаницы дайте измеренным сторонам буквенное обозначение: например, расстояние А от четвертей боковых стенок друг до друга. Стандартное окно должно выступать за внешние откосы на 1,5-2 см. Когда вы получите нужное расстояние, прибавьте к нему по 5 см с каждой стороны. Это даст вам первоначальную ширину проема; обозначим его Ш.

Измерение ширины окна

После того, как вы измерили наружную сторону, нужно перейти к измерению внутренней части оконного проема. Нужно узнать чему равна ширина между внутренними откосами, обозначим ее буквой Б. Потребуется знать ширину подоконника, если она (В), при правильном расчете расстояние должно быть меньше В, но больше В.

Высота измеряется особым способом, назовем его Г. Измерять нужно будет от верхней четверти до низа оконного проема. От полученного результата нужно отнять примерно 2 см (это зазор для пенополиуретана), затем нужно прибавить мерку четверти, чаще всего это 1,5-2,5 см, иначе профиль не влезет в его место. Также следует учитывать опорный профиль, а это еще минус три сантиметра.

Необходимо знать расстояние между верхней стеной и подоконником, толщину самого подоконника. Значение D является контрольным значением. Будущее окно не может быть больше этого значения. Если данные не совпадают, измерения придется проводить заново.

Измерение высоты окна

Некоторые оконные проемы могут быть перекошены. Это обычная проблема в старых домах; в этом случае придется учитывать разницу, есть возможность заказать конструкцию с таким же уклоном. Самостоятельно произвести такие замеры достаточно сложно. Рекомендуется обратиться в специализированную компанию, специалист которой сможет произвести расчет без ошибок.

Руководство по размерам оконных конструкций

При проведении измерений рекомендуется использовать рулетку, длина которой позволяет снять необходимые показания. Оптимальный вариант — рулетка с цифровым дисплеем . Измерения также производятся по имеющимся специальным выступам-четвертям.

Экспертный комментарий

Владислав Добронравов

Ведущий технический специалист компании Окна-Медиа

В первую очередь снимают показания высоты проема с двух сторон. Данные ширины берутся один раз — внизу. В том случае, если есть подозрение на неровность, примените уровень, позволяющий выявить отклонения.

Также необходимо учитывать, насколько рама заходит в пластиковое изделие — не более чем на 2 см выше замеров. Расположение каркаса в верхней четверти должно учитывать возможность установки москитной сетки. При отсутствии вертикальной или верхней части показатель приближения находится в пределах пары сантиметров. Дополнительные сантиметры потребуются для организации утепления в конструкции.

При замене балконного сектора сначала измерьте окно и отдельно измерьте дверную конструкцию. Затем берутся показатели значений всего отсека балкона. При снятии мерок учитывайте, что распашные створки должны быть не менее 40 см. Если устанавливаются большие окна, при доставке необходимо учесть, что габариты изделия должны вписываться в дверные проемы и средства транспортировки.

Необходимо учесть вес пластиковой конструкции и ее габариты, согласовав их с разрешенными показателями из проектной документации конструкции.

ГОСТ 30971-2012 восстановлен в полном объеме, изменения в части отдельных пунктов отменены — Новости — Мир Окон 🏠

Содержание

ГОСТ 30971-2012 восстановлен в полном объеме, изменения в части отдельных пунктов отменены Центр МИО

Наши услуги

Обучение экспертовЭкспертизаПроектированиеСервисная службаСтандартизацияСертификацияСогласование документацииПрофессиональная литература

Актуальные новости от МИО

17 марта 2022 года состоялось заседание Комиссии по апелляциям при Федеральном агентстве по техническому регулированию и метрологии под председательством заместителя Министра промышленности и торговли Российской Федерации А. А. Ученова (протокол № 19), где состоялось рассмотрение жалобы Центра «МИО» и Производственной Компании «САЗИ» по вопросу действия ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия» и утверждения ГОСТ Р 59599-2021 «Пена монтажная однокомпонентная полиуретановая в аэрозольной упаковке. Общие технические условия»

Приводим текст решения комиссии

1. Принять к сведению информацию о содержании жалоб Центра «МИО» и Производственной Компании «САЗИ» по вопросу действия ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия» и утверждения ГОСТ Р 59599-2021 «Пена монтажная однокомпонентная полиуретановая в аэрозольной упаковке. Общие технические условия».

2. Отметить, что ГОСТ 30971-2012 и ГОСТ Р 59599-2021 не включены в перечни документов по стандартизации, обеспечивающие выполнение требований Федерального закона от 30.12.2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».

3. Отметить снижение ряда требований в ГОСТ Р 59599-2021 по качеству монтажной пены по сравнению с требованиями, установленными в ГОСТ 30971-2012, что противоречит требованиям п.4.3.1 ГОСТ Р 1.2-2020.

4.  Отметить, что прекращение применения отдельных требований ГОСТ 30971-2012 на территории Российской Федерации проведено с нарушением процедуры разработки и принятия изменений к межгосударственным стандартам.

Решили

1. Удовлетворить жалобы Центра «МИО» и Производственной Компании «САЗИ» частично.

1.1. Рекомендовать Госстандарту отменить приказ от 16. 09.2021 г. № 978-ст о прекращении применения на территории Российской Федерации ГОСТ 30971-2012 в части отдельных пунктов.

1.2. Техническим комитетам ТК 144 «Строительные материалы и изделия» и ТК 465 «Строительство» обеспечить подготовку изменения ГОСТ 30971-2012 в установленном порядке.

1.3. Техническим комитетам ТК 144 «Строительные материалы и изделия» и ТК 465 «Строительство» обеспечить рассмотрение и выработку совместной позиции по вопросу применения стандартов на швы монтажные и пену монтажную.

1.4. TK 144 рассмотреть возможность разработки проекта межгосударственного стандарта на пену монтажную.

«ЗА» — единогласно.

Приказом Росстандарта от 25.03.2022 № 164-ст отменен Приказ от 16.09.2021 № 978-ст в части отдельных пунктов., который вступил в силу с 25.03.2022 г.

Свежий номер журнала

Свежий номер журнала «Светопрозрачные конструкции»

Вышел 3 номер за 2022 год!
Спешите приобрести!

Подробнее. ..

Наше видео

CRM для автоматизации производства

Нужен расчет жалюзи?

Все ГОСТы на пластиковые и деревянные окна и установку

Все ГОСТы на пластиковые и деревянные окна и установку | Компания «МОД» соблюдает ГОСТы

Главная

Информация

Все ГОСТЫ для правильного выбора и монтажа пластиковых и деревянных окон

Задались целью заказать и установить окна с учетом всех нормативных требований? С удовольствием поможем Вам!

В этом разделе для вашего удобства мы собрали все нормативные документы, которые могут понадобиться при выборе и установке оконных конструкций.

Не удалось разобраться? Звоните, поможем!

ГОСТы:

• ГОСТ 30826-2001 «Стекло многослойное строительного назначения. Технические условия»;
• ГОСТ 24866-99 «Стеклопакеты клееные строительного назначения. Технические условия»;
• ГОСТ 23166-99 «Блоки оконные. Общие технические условия»;
• ИЗМЕНЕНИЕ № 1 ГОСТ 23166−99 «Блоки оконные. Общие технические условия»;
• ГОСТ 26602.1-99 «Блоки оконные и дверные. Методы определения сопротивления теплопередаче»;
• ГОСТ 26602.2-99 «Блоки оконные и дверные. Методы определения воздухо- и водопроницаемости»;
• ГОСТ 26602.3-99 «Блоки оконные и дверные. Метод определения звукоизоляции»;
• ГОСТ 26602.4-99 «Оконные и дверные блоки. Методы лабораторных испытаний. Метод определения общего коэффициента пропускания света»;
• ГОСТ 26602.5-2001 «Блоки оконные и дверные. Методы определения сопротивления ветровой нагрузке»;
• ГОСТ 24700-99 «Блоки оконные деревянные со стеклопакетами. Технические условия»;
• ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия»;
• ГОСТ 30673-99 «Профили поливинилхлоридные для оконных и дверных блоков»;
• ГОСТ 22233-2001 «Профили прессованные из алюминиевых сплавов для светопрозрачных ограждающих конструкций. Технические условия»;
• ГОСТ 21519-2003 «Блоки оконные из алюминиевых сплавов. Технические условия»;
• ГОСТ Р 56926-2016 «Конструкции оконные и балконные различного функционального назначения для жилых зданий. Общие технические условия»;
• ГОСТ 30971-2012 «Швы монтажные узлов и примыканий оконных блоков к стеновым проемам. Общие технические условия»;
• ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия»;
• ГОСТ Р 52749-2007 «Швы монтажные оконные с паропроницаемыми саморасширяющимися лентами. Технические условия»;
• ГОСТ 30777-2012 «Устройства поворотно-откидные, раздвижные для оконных и дверных блоков. Технические условия»;
• ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях».

Постановления:

• Постановление Правительства Москвы N 508-ПП от 25 октября 2011 г. «Об организации переустройства и (или) перепланировки жилых и нежилых помещений в многоквартирных домах».

Стандарты организаций и объединений:

• Стандарт Союза производителей полимерных профилей для светопрозрачных конструкций СТО СППП 4.3-2013 «Расчетный метод оценки приведенного сопротивления теплопередаче оконных и дверных балконных блоков»;
• Стандарт Национального объединения строителей СТО 2.23.61-2012 «Конструкции ограждающие светопрозрачные. Окна. Часть 1. Технические требования к конструкциям и проектированию».

Статьи:

• «Расчет дополнительных теплопотерь через теплопроводные включения ограждающих конструкций (на примере узла оконного откоса)» Д. В. Крайнов, Инженерно-строительный журнал №6, 2010.

Рекомендации:

• «Рекомендации по подготовке проемов и поверхностей ограждающих конструкций к монтажу светопрозрачных конструкций в соответствии с СТО 86411020-008-2008 ООО «ГК РОБИТЕКС», ГОСТ 30971-2002 и ТР152-05».

СНиПы:

• СНиП 31-01-2003 «Здания жилые многоквартирные».

Санитарно-эпидемиологические требования:

• СанПиН 2.1.2.1002-00 «Санитарно-эпидемиологические требования к жилым зданиям и помещениям. Санитарно-эпидемиологические правила и нормативы».

Дополнительная литература:

• «Проектирование современных оконных систем гражданских зданий». Учебное пособие. Борискина И.В., Плотников А.А., Захаров А.В.
• «Современные светопрозрачные конструкции гражданских зданий». Справочник проектировщика. Том 1. «Основы проектирования». Борискина И.В., Шведов Н.В., Плотников А.А.
• «Современные светопрозрачные конструкции гражданских зданий». Справочник проектировщика. Том 2. «Оконные системы из ПВХ». Борискина И.В., Шведов Н.В., Плотников А.А.
• «Окна для индивидуального строительства». Техническое руководство. Борискина И.В., Щуров А.Н., Плотников А.А.

Доверившись нам, вы можете быть уверены в том, что наши специалисты строго соблюдают все положения по установке.

Заказать изготовление и монтаж окон в оконной компании «МОД» можно по телефону: +7 (343) 290-92-12.

Как к Вам обратиться?

Ваш телефон *

Удобное время для звонка

Я согласен на обработку персональных данных и принимаю условия Политики конфиденциальности *

* – Обязательные поля

С помощью данной формы Вы можете вызвать специалиста на замер абсолютно БЕСПЛАТНО и прямо сейчас

Как к Вам обратиться? *

Ваш телефон *

Ваши пожелания (адрес, время и др. ) *

Я согласен на обработку персональных данных и принимаю условия Политики конфиденциальности *

* – Обязательные поля

на что обратить внимание и как не допустить ошибок

При масштабном ремонте в квартире довольно часто меняют окна — для реализации современных интерьерных решений, а заодно и для повышения комфорта и безопасности жилья. Рассказываем о том, как контролировать качество установки новых окон.

Фото: DeceunInck.

Варианты для квартир: пластик с коробом увеличенной ширины для защиты от промерзания откосов. Фото: «Экспроф»

Установить новые окна могут мастера от производителя или представители специализированной монтажной компании. Первый вариант теоретически надежен, но сборочные компании, получающие дилерскую скидку, часто предлагают окна по более привлекательным ценам. В любом случае, только тщательный контроль мастера на всех этапах работы может гарантировать успех.

Измерение отверстий

Из инженерного массива сосны и алюминия. Фото: «Фабрика окон»

Мастер не должен ошибиться с шириной монтажного шва, которая зависит от материала и размера рамы. Допустим, для белых пластиковых окон оптимальная величина монтажного шва 20-30 мм, отступ от оконной четверти 10-12 мм (нормативные данные для изделий из разных материалов приведены в таблице). Если зазоры меньше, конструкция может деформироваться при тепловом расширении. А если они будут слишком большими, пострадает прочность крепления каркаса, а также влаго- и воздухонепроницаемость шва, усложнится отделка откосов.

Замеры проемов должен проводить квалифицированный мастер из монтажной организации. На этом этапе иногда необходимо снять подоконник и спальные панели (если штукатурка откосов – частично сбить штукатурку). Особенно велик риск ошибки в «сталинках» и ранних «хрущевках» (постройки до 1965 г.), где прогон рамы, примыкающей к стене, часто закрыт несколькими слоями штукатурки, а величина оконной четверти затруднена работать. Монтаж окон в таких домах следует доверять только фирмам со стажем работы не менее 10 лет.

Пластиковая балконная дверь монтируется по тому же принципу, что и окна, однако мастера не должны использовать стандартные опорные накладки, так как нежелательно увеличивать высоту порога. Если со временем щиток спасает и на сотню не хуже, дефект обязаны устранить по гарантии. Фото: Кбе.

Оценить уровень компании можно сначала по отзывам в интернете, и все же не стоит полностью полагаться на благословения бригады. Де-факто при отсутствии контроля качество снижается.

Демонтаж старых окон и подготовка проемов

Шумоизоляция из ПВХ и алюминия. Фото: «Калева»

При производстве этих операций требуется аккуратность. Конечно, без режущего и рычажного инструмента не обойтись, но повредить стены невозможно. Старые рамы ломать не нужно, особенно если они еще не отслужили свой срок. Многие управляющие компании требуют плату за вывоз строительного мусора, но от окон в удовлетворительном состоянии можно избавиться и бесплатно – достаточно обратиться в фирму, торгующую б/у светопрозрачными конструкциями.

После демонтажа старых каркасов мастер должен удалить остатки утеплителя, раствора и герметизирующих материалов, очистить и разгрузить находку, чтобы обеспечить хорошее сцепление пенополиуретана, а также гидро- и пароизоляционных лент с бетонными поверхностями.

Фото: «Фабрика окон»

Не забудьте про комплектующие для окон

При заказе желательно сразу комплектовать оконную конструкцию москитными сетками (например, рулонными), а также учитывать систему вентиляции помещения в холодное время года. Один из вариантов решения этого вопроса – накладной вентиляционного котла, который проще и дешевле установить на производстве или в процессе монтажа. Не отказывайтесь от детских замков на открывающихся створках.

Крепежный стержень.

Шумоизоляция из шестикамерных пластиковых профилей. Фото: Века.

Оконная коробка устанавливается и выравнивается в проеме, укладывая ее на регулируемые пластиковые клинья, которые располагаются в порядке возрастания около 40 см. Эти элементы остаются на своих местах, препятствуя опусканию профиля коробки (монтажная пена не должна воспринимать силовые нагрузки, так как легко сминается и со временем частично разрушается под воздействием температурных перепадов).

В домах с однослойными стенами оконные коробки крепятся рамными дюбелями или монтажными пластинами, а в современных зданиях из трехслойных панелей — только с помощью монтажных пластин, позволяющих смещать узлы крепления из слоя утеплителя внутрь, к бетонной части стены. Шаг узлов крепления нормируется ГОСТ 30971-2002. Согласно этому же документу минимальная глубина посадки дюбелей в бетон и кирпич составляет 40 мм, а расстояние от края ограждающей конструкции конструкции при установке дюбелей должно быть не менее двукратной глубины анкеровки ( во избежание стены стены).

Срок службы окна зависит от качества комплектующих, добросовестности сборщиков и монтажников. Поэтому при заказе следует обращаться в фирму, которая предоставляет комплексную гарантию на конструкцию и работу сроком не менее 2-х лет – за это время брак успевает себя обнаружить. Фото: Рехау.

Утепление, гидро- и пароизоляция шва

Пенополиуретан должен иметь низкий коэффициент вторичного растяжения (маркировка Low Expansion на баллоне), чтобы не деформировать оконные рамы. Фото: Пеноплэкс

Как правило, перед заполнением зазора утеплителем (пенополиуретаном) выполняют наружную гидроизоляцию, прокладывая между рамой и подоконной четвертью предварительно обжатую герметизирующую ленту. Эта лента обладает водоотталкивающими свойствами, но способна пропускать пар, благодаря чему внутри шва не скапливается влага.

В качестве утеплителя монтажникам следует применять только пенопласт. Залитый шов должен быть защищен от влаги — как атмосферной, так и содержащейся в воздухе помещений. Внутренняя пароизоляция шва считается дополнительной услугой. Если вы заплатите около 30% стоимости монтажа, то мастер, не дожидаясь полной полимеризации пенопласта, запаивает его, а затем зашивает шов лентой из фольги. Однако есть риск, что пена, продолжая расширение, порвет ленту. На практике пароизоляцию шва лучше доверить бригаде отделочников, которые через двое-трое суток срежут излишки утеплителя, защитят шов лентой (марки Изосан, Робитекс и др.) или слоем пароизоляционного акрилата. герметик (например, из материалов Linek «Стейзес» «Саси»), а затем приступайте к отделке откосов.

Размер монтажного шва и шаг монтажа при установке окон по ГОСТ 30971-2002 *

Крепление и подоконник

Жестяной отбойник крепится к нижнему профилю рамы с помощью саморезов, герметизируя стык влаго- и морозостойким акрилатным герметиком. Под поддон желательно подложить слой прорезиненного материала, например пористого силиконового каучука, для уменьшения интенсивности звука дождя и капель.

Легкий пластиковый подоконник обычно устанавливается под раму. Изделия из дерева и ДСП крепятся «жидкими гвоздями» или монтажной пеной. Если менее ⅔ ширины доски опирается на стену, не обойтись без металлических скоб.

Подоконник необходимо выбрать заранее, так как его материал и толщина влияют на некоторые нюансы монтажа окна. Итак, пластиковые изделия. Фото: Кристаллит.

Устанавливать одновременно с окном, прижимая оконную раму, а камень часто вплотную в стену, для чего необходимо устраивать ступени по краям дня. Фото: «Фабрика окон»

Отделка откосов

Пароизоляционные ленты нужны для защиты утеплителя от влаги. Фото: «Ралинтерстрой»

Если поверхность наружных откосов была повреждена при демонтаже старых окон, необходимо их восстановить. Для этого можно использовать готовую качественную штукатурную смесь, морозостойкий клей для плитки или крепкий цементный раствор. Перед нанесением штукатурки нужно защитить оконную раму малярным скотчем и сделать насечки на гладком бетоне или обработать поверхности грунтовкой, улучшающей адгезию. Окрашивание откосов только смывной краской.

Если в пластиковом окне, между коробкой и штукатуркой, скорее всего, появится нитевидная трещина — это естественное следствие теплового расширения/сужения ПВХ. Закрыть его поможет самоклеящийся гибкий осциллятор, который необходимо включить в форточку окна.

Внутренние откосы лучше замазать влагостойкой цементной смесью. Использовать гипсовые составы можно только для финишного выравнивания.

Иногда внутренние откосы оформляют декоративными пластиковыми панелями, которые соединяются с оконной коробкой с помощью П-образного профиля. При установке деревянных окон можно использовать тонкие щиты из инженерного массива или готовую добротность из ламинированного МДФ.

Этапы установки, на которые следует обратить внимание

Доставляемые в квартиру оконные коробки должны быть оснащены наборными профилями, предохраняющими раму от повреждений и упрощающими монтаж отливов и подоконников. Фото: DeceUninck (5)

Требуются мастера для снятия защитной пленки с уличных поверхностей окон

Для крепления рамы можно использовать в качестве накладок

Так и дюбеля — в зависимости от материала и конструкции стены

Если створка ставится без остекления, то при установке последнего не забудьте про опорные плашки

Коробка должна быть установлена ​​в открывающий клин. Фото: Владимир Григорьев / Burda Media (8)

Тщательно выровняйте в двух плоскостях и проверьте отсутствие диагональных деформаций

Для надежной фиксации важен шаг, а также глубина посадки дюбелей; Сделать так, чтобы эти параметры соответствовали требованиям ГОСТ.

Выборку необходимо установить так, чтобы между ней и стоячим профилем не было зазора

Экономия монтажной пены недопустима — шов требуется заполнить на всю глубину

Подоконник смонтирован горизонтально или с едва заметным уклоном в сторону комнаты; Обязан выдерживать нагрузку не менее 100 кг, прикреплен к динамику в помещении

После полной полимеризации пены можно приступать к отделке откосов

Типичные ошибки при монтаже окон

1. Окно устанавливается на себя наискосок или шпажками.
