Отопление ЗЕБРА ЭВО-300 от завода-изготовителя. Доставка по России.

Отопление Зебра ЭВО-300 «под ключ». Пакет ЭКОНОМ

Представляем Вашему вниманию систему инфракрасного отопления Зебра ЭВО-300 с услугой монтажа на Ваше..

2 700 р.

  0 отзывов

Отопление Зебра ЭВО-300 «под ключ». Пакет СТАНДАРТ

Представляем Вашему вниманию систему инфракрасного отопления Зебра ЭВО-300 с услугой монтажа на Ваше..

3 200 р.

  0 отзывов

Отопление Зебра ЭВО-300 «под ключ». Пакет ПРЕМИУМ

Представляем Вашему вниманию систему инфракрасного отопления Зебра ЭВО-300 с услугой монтажа на Ваше..

3 800 р.

  0 отзывов

Потолочный нагреватель Зебра ЭВО-300 PRO БАНЯ

Модульный сверхтонкий нагреватель для размещения на потолке ЗЕБРА ЭВО-300 PRO БАНЯ состоит из ленты ..

830 р.

  0 отзывов

Потолочный нагреватель Зебра ЭВО-300 EXPERT

Модульный сверхтонкий нагреватель для размещения на потолке ЗЕБРА ЭВО-300 EXPERT состоит из ленты на..

860 р.

  0 отзывов

Потолочный нагреватель Зебра ЭВО-300 PRO

Модульный сверхтонкий нагреватель для размещения на потолке ЗЕБРА ЭВО-300 PRO состоит из ленты нагре. .

700 р.

  0 отзывов

Теплый пол под плитку Зебра ЭВО-300 ПГК мат 0,5х2м

ЗЕБРА ЭВО-300 — это представитель абсолютно нового класса электрических нагревателейВ отличие от вод..

2 750 р.

  0 отзывов

Теплый пол под плитку Зебра ЭВО-300 ПГК мат 0,5х1м

ЗЕБРА ЭВО-300 — это представитель абсолютно нового класса электрических нагревателейВ отличие от вод..

2 300 р.

  0 отзывов

Теплый пол под ламинат Зебра ЭВО-300 WF

Модульный сверхтонкий тёплый пол ЗЕБРА ЭВО-300 WF состоит из ленты нагревателей, имеющих размер 50х6. .

730 р.

  0 отзывов

Кассета Зебра ЭВО-300 для подвесных потолков 200Вт

Серия ДЛЯ ПОДВЕСНЫХ ПОТОЛКОВ.  Нагреватель представляет из себя металлическую нагревательн..

3 700 р.

  0 отзывов

Потолочный нагреватель Зебра ЭВО-300 Soft

Модульный сверхтонкий нагреватель для размещения на потолке ЗЕБРА ЭВО-300 Soft состоит из ленты нагр..

670 р.

  0 отзывов

Современное отопительное оборудование стало намного доступнее своих предшественников. Если сравнивать инфракрасное отопление с газовым, дизельным или конвекционным, Зебра выгодно отличается доступностью и простотой обслуживания. Модульный потолочный электронагреватель ЗЕБРА ЭВО-300 чуть дороже котлов и радиаторов. Но если добавить к расходам затраты на проектировку, монтаж, запуск и эксплуатацию, становится очевидно, что отопление Зебра купить намного выгоднее. Инфракрасное оборудование не требует вложений в ремонт и обслуживание в течение отопительного сезона.

Отопление Зебра: стоимость — не единственный аргумент в пользу ИК-систем

Принцип действия системы очень прост. Зебра ЭВО-300 закрепляется на потолке и нагревает все поверхности и предметы в помещении. В свою очередь они отдают тепло в пространство.

Подробнее о Зебре ЭВО-300

Система не снижает уровень кислорода в помещении, не сушит воздух и оказывает благоприятное воздействие на человеческий организм. Инфракрасные обогреватели могут применяться для организации основного и дополнительного тепла в частных домах, промышленных и общественных помещениях.

Зебра ЭВО-300 не только позволяет экономить на отоплении, но также гарантирует пожаро- и электробезопасность, управляется дистанционно, имеет длительный срок службы (не менее 25 лет), высокую динамику нагрева и отлично сочетается с любым видом декора.

Помните, устанавливая отопление Зебра, — цена зависит от модели оборудования и площади помещения. Менеджеры компании расскажут о преимуществах различных типов систем (для дома, улицы, защищенных наружных площадей), выполнят предварительные расчеты и организуют оперативную доставку, монтаж и запуск инфракрасных обогревателей.

Отопление зебра купить и не знать проблем с теплом!

Купите пленочный инфракрасный (ИК) обогреватель Зебра ЭВО -300 PRO для дачи, дома, квартиры и офиса.

Мощность

термопленки

66 Вт 1 секция

Площадь

обогрева

не менее 100Вт/м2

Высота

установки

2-3 м

Размер

1-го сегмента

50,0×60,0 см

Температура

поверхности, °C

45

Рейтинг товара

     Обогреватель Зебра ЭВО-300 PRO является одной из разновидностей пленочного нагревателя и представляет собой плоский нагревательный резистивный элемент и экран заземления, ламинированные с обеих сторон пленкой. При прохождении тока через нагревательный элемент Пленочный Электронагреватель Зебра нагревается до 45 градусов.

     Инфракрасная пленочный электронагреватель «Зебра» относится к длинноволновым типам обогревателей. Тепло от инфракрасных обогревателей такого типа аналогично теплу от солнца, но не содержит ультрафиолета, СВЧ и рентгеновского излучения, поэтому они безопасны и очень эффективны.

     Пленку можно использовать в качестве основной или дополнительной системы обогрева. «Зебра» устанавливается на потолок и закрывается любым видом отделочных материалов: вагонка, натяжной потолок, потолок типа «армстронг» и т.д…Она подходит для обогрева офисов, школ, дошкольных учреждений, домов, квартир.

     Инфракрасная пленка «Зебра» производится в России в Челябинске и является одним из лидеров на отечественном рынке. У неё есть ряд особенностей по сравнению с другими производителями пленок.

     Пленочный электронагреватель делают из негорючих материалов, что позволяет безопасно использовать его в деревянных помещения, а также в любых общественных помещениях.

     Конструкция инфракрасной пленки «Зебра» такова, что с одной стороны тепловыделение значительно больше, чем с обратной. Это значительно повышает эффективность и в ряде случаев при монтаже можно не использовать дополнительный утеплитель.

     Также Одной из особенностей, которая выделает пленочный электронагреватель Зебра ЭВО-300 PRO на фоне других производителей, это высокая степень влагозащиты – ipx4, что позволяет использовать её в помещениях с повышенной влажностью.

     Пленка продается сегментами 50х60 см каждый. Сегменты соединены параллельно. Таким образом, при случайном повреждении одного сегмента, все остальные продолжают работать. Это большой плюс, так как в этом случае не придется разбирать весь полок для поиска и исправления неисправности.

     “Зебра» производится только из качественных комплектующих в России, что подтверждается отличной гарантией в 10 лет. В нашем магазине вы можете приобрести пленку по выгодным ценам и с официальной гарантией.

Видеообзор пленочного электронагревателя Зебра ЭВО-300 PRO

Обзор пленочного электронагревателя Зебра ЭВО-300 PRO

Видеообзор о об обогревателях и магазине Греем Вас

Монтаж пленочного электронагревателя Зебра ЭВО-300 PRO

       Перед монтажом пленочного обогревателя Зебра необходимо произвести монтаж фольгированного утеплителя (пенофол, фольгоизол и т.п.). Это необходимо для дополнительного отражения тепла вниз и повышения, таким образом, эффективности. Утеплитель следует закрепить по всей площади потолка с нахлестом 2-3 см и затем проклеить места стыковки фольгированным скотчем. Так как пленка Зебра имеет встроенную теплоизоляцию, уменьшающую тепловыделение с задней стороны, то в ряде случаев можно не монтировать дополнительный фольгированный теплоизолятор. Например, на утепленном деревянном потолке между жилыми этажами.
       Количество нагревательных элементов Зебра, рассчитывается исходя из площади и теплопотерь отапливаемого помещения. Если обогреватель покрывает не весь полоток, то его можно размещать как с зазорами, так и сгруппировав в центре помещения.
       Монтаж пленки Зебра производится обычно с помощью степлера в специальные прозрачные поля с двух сторон. Не допускается крепление пленки за пределами прозрачных полос. Это может привести к потере герметизации и частичному или полному выходу из строя секции обогревателя Зебра.
       Несколько соединенных сегментов обогревателя Зебра образуют линию. В зависимости от конкретного объекта, линий может быть несколько. В этом случае все линии параллельно подсоединяются к общему магистральному проводу, который, в свою очередь, подсоединяется к терморегулятору. Терморегулятор устанавливается в каждую комнату, на стену на высоту от метра до полутора метров от пола. Если суммарная мощность всех линий обогревателя Зебра превышает максимальную коммутируемую мощность терморегулятора, то терморегулятор подсоединяется через магнитный пускатель (контактор). Провод от терморегулятора, как правило, ведется в щиток, где подключается к автомату и, если требуется, контактору.

Потребительские свойства пленочного электронагревателя Зебра ЭВО-300 PRO

• Возможность использовать как основное или дополнительное отопление
• Гарантия 10 лет
• Абсолютно бесшумная работа
• Мягкое и эффективное тепло
• Высокая степень влагозащиты ipx4
• Изготовлена из негорючих материалов
• Встроенная теплоизоляция. Тыльная сторона нагревается значительно слабее лицевой.

Комплектация пленочного электронагревателя Зебра ЭВО-300 PRO

• Пленочный обогреватель (отрезается сегментами размером 60см на 50 см)
• Гарантийный талон
• Руководство пользователя
Внимание: Терморегулятор и монтажный комплект в комплектацию не входят.

Достоинства и недостатки пленочного электронагревателя Зебра ЭВО-300 PRO

Достоинства:
• Мягкий и эффективный прогрев
• Подходит для низкий потолков от 2-х метров
• Высокая степень влагозащиты ipx4
• Изготовлена из негорючих материалов
• Большой гарантийный срок
Недостатки:
• Нет выбора по ширине сегмента
• Заземление необходимо делать у каждого сегмента

Примеры использования пленочного электронагревателя Зебра ЭВО-300 PRO

Установка на потолок Зебра ЭВО-300 PRO

Упаковка Зебра ЭВО-300 PRO

Зебра ЭВО-300 PRO

Один сегмент Зебра ЭВО-300 PRO

Зебра ЭВО-300 PRO

Зебра ЭВО-300 PRO

Монтаж Зебра ЭВО-300 PRO

Монтаж Зебра ЭВО-300 PRO

Установка на потолок Зебра ЭВО-300 PRO

Инструкция и сертификаты на электронагреватель Зебра ЭВО-300 PRO (скачать)

Патенты на пленочный электрообогреватель Зебра (скачать)

Часто задаваемые вопросы (FAQ)

Что такое инфракрасный обогреватель и не вреден ли он?

Инфракрасный (или ИК) обогреватель — это нагревательный элемент, распространяющий тепловые инфракрасные лучи, которые нагревают пол, стены и все предметы, встречающиеся на пути. Нагревшись сами, предметы начинают нагревать воздух. Точно так же солнце нагревает землю. Инфракрасное излучение абсолютно безопасно для здоровья. Это НЕ СВЧ, НЕ радиоволновое, НЕ рентгеновское излучение и, тем более, НЕ радиация. Это обычное тепловое излучение, такое же как от камина, русской печки или чугунного радиатора отопления. Инфракрасные обогреватели одобрены для применения в детских и медицинских учреждениях.

Где и для чего можно применять инфракрасный пленочный обогреватель «Зебра»?

Инфракрасная пленка может применяться для обогрева помещений как основная система отопления или как дополнительная. При использовании пленки в качестве основного источника отопления, ее площадь подбирается исходя из не менее 1 кВт на 10 м2 .Укладывается пленка под какое-либо покрытие на потолке. Закрывать пленка должна примерно 60-70% потолка.

Под какие покрытия можно укладывать инфракрасную пленку «Зебра»?

Пленка «Зебра» крепится на черновой потолок и закрывается любым видом отделочных материалов: вагонка, натяжной потолок, потолок типа «армстронг».

Какое расстояние должно быть между пленкой и чистовым потолком?

При монтаже декоративного потолочного покрытия необходимо предусмотреть конструкцию, которая позволит обеспечить воздушный зазор между нагревателем и каркасом декора или самим декором в диапазоне 10-150мм.

Я хочу сделать теплый потолок, у меня там вагонка, безопасно ли это и какой принцип установки?

Инфракрасная пленочный обогреватель «Зебра» разогревается максимально до 45 градусов. Поэтому её использование абсолютно безопасно. На потолок пленка укладывается следующим образом. Сначала на черновой потолок крепится фольгированная подложка, затем укладывается и закрепляется пленка. Далее полоски сегментов соединяются между собой проводами, и через терморегулятор подключаются к сети.

Обязательно ли с инфракрасной пленкой использовать терморегулятор?

В принципе, использовать можно и без терморегулятора, подключив напрямую плёнку в сеть. Но при использовании терморегулятора есть ряд преимуществ. Во-первых, экономия электроэнергии, так как пленка не будет греть выше заданной температуры, она будет включаться и выключаться только тогда когда это нужно. Во-вторых, вам не придется постоянно подходить к розетке или выключателю при необходимости отключения или включения пленки, все будет происходить в автоматическом режиме.

Какой терморегулятор подойдет к пленочному электронагревателю и сколько «Зебры» можно на него подключить?

Подходит любой терморегулятор, который рассчитан на измерение температуры воздуха в помещении. Самым популярным является Eberle RTR E6163. Этот терморегулятор выдерживает мощность 3,5 кВт. Мощность 1-го сегмента пленки 66 Вт, значит на один терморегулятор можно подключить 53 сегмента.

Можно ли устанавливать Зебру на стену?

Да можно, однако, существуют ограничения. Стены обычно бывают заставлены высокой мебелью, на них располагаются зеркала и картины, а для эффективной работы обогревателей должно оставаться свободным 60-70% поверхности. К тому же настенное размещение значительно менее эффективно, чем потолочное.

Будут ли другие поверхности тёплыми при использовании «Зебра»?

Тёплыми на ощупь будут потолки, и только в том месте, где расположены потолочные обогреватели. Стены и другие поверхности и предметы Будут теплее на 1-2 градуса теплее окружающего воздуха, что без специальных измерений на ощупь не ощутимо.

В каком виде продается пленка и за сколько метров указана цена?

Пленочный обогреватель Зебра ЭВО-300 PRO поставляется в коробках. В коробке 50 сегментов. Пленку можно купить от 1- го сегмента, размером 0,6метра на 0,5 метра.

Из скольких сегментов может состоять одна лента пленочного обогревателя «Зебра»?

Предельная (максимальная) длина одной ленты составляет 6 метром или 10 сегментов. Больше делать недопустимо, так как магистральный провод, заложенный в нагреватель, не рассчитан на бОльшую нагрузку.

Где лучше разместить пленку для основного отопления? На потолке или на полу?

   Для основного отопления предпочтительнее потолочное расположение пленки. Напольное размещение чаще всего применяется для создания эффекта «теплого пола», а не для обогрева.

   Это объясняется тем, что температуру пола мы вынуждены ограничивать с помощью терморегулятора до комфортной для человека температуры. Как правило, это не более 30 градусов. Таким образом, ни при каких условиях установленная на полу пленка не выдает свою максимальную мощность. С помощью терморегулятора она периодически включается и выключается, но никогда не работает постоянно. При наступлении сильных холодов, этой мощности может просто не хватить и потребуется выбирать, либо ходить по очень горячему, не комфортной температуры полу или мерзнуть.

   Пленка же, установленная на потолке не ограничивается по температуре и это не доставляет при этом какого-либо дискомфорта. Кроме того, при этом мы получаем теплые предметы, кровати и даже температура пола за счет инфракрасного эффекта будет примерно на 1 градус выше температуры воздуха.

Что лучше, инфракрасная пленка на потолок или потолочный инфракрасный обогреватель?
   У обоих решений есть свои плюсы и минусы. Неоспоримый плюс инфракрасной пленки заключаются в том, что она закрывается декоративным покрытием потолка и абсолютно не видна в интерьере. Также благодаря ее невысокой температуре, пленку можно устанавливать на очень низкие потолки (ниже 2 метров), она не займет полезное пространство и не будет создавать эффект припекания.

   Минус инфракрасной пленки заключается в том, что при некачественном монтаже при сезонных деформациях дома она может полностью или частично выйти из строя. Или можно про нее забыть и случайно пробить гвоздем, просверлить сверлом и так далее. Такие случаи не такая уж и редкость. В этом случае Вам придется демонтировать весть потолок для частичной или полной замены инфракрасной пленки.

   Обычные потолочные инфракрасные обогреватели лишены такого недостатка. Они хорошо заметны. Случайно их повредить практически невозможно, а при выходе из строя они довольно легко снимаются и отдаются в ремонт.

   Что касается стоимости, то итоговая стоимость пленки оказывается на уровне потолочных инфракрасных обогревателей высшего ценового диапазона.

   Вам решать, что подойдет именно в Вашей ситуации, но, в любом случае, и то и другое решение обладает всеми преимуществами инфракрасных обогревателей, а именно, надежность, экономичность, долговечность и безопасность.

Где производится Пленочный электронагреватель Зебра ЭВО-300 PRO и насколько качественно?

Пленочный обогреватель Зебра производится в России в городе Челябинск. Качество обогревателя подтверждается официальной 10-и летней гарантией и сертификатами качества.

Наши преимущества. Почему выгодно покупать у нас?

Помощь в выборе
Вы можете получить бесплатную профессиональную консультацию по выбору инфракрасных обогревателей, позвонив по телефону 8(495)125-1070. Наш специалист подробно расскажет о всех особенностях товара и посоветует оптимальную для ваших условий модель.
Также Вы можете самостоятельно рассчитать необходимую мощность обогревателей у нас на сайте: «РАСЧЕТ МОЩНОСТИ»

Заказ
Для покупки выбранных Вами товаров Вы можете воспользоваться удобной формой on-line заказа на сайте или позвонить нашим менеджерам по телефону 8(495)125-1070. Для Вашего удобства на сайте есть возможность заказать звонок. В верхнем правом углу нажмите кнопку «ЗАКАЗАТЬ ЗВОНОК», укажите номер телефона, и наши менеджеры обязательно Вам перезвонят.
Заказы принимаются ежедневно с 9 до 21 часов

Оплата
Мы принимаем как наличную так и безналичную оплату. Для выставления счета, присылайте свои реквизиты на почту [email protected]

Доставка
У нас одни из самых низких цен на доставку товара по Москве.
Мы доставляем товар по всей России.
Подробнее вы можете узнать «ЗДЕСЬ»

Гарантия
Мы полностью несем все гарантийные обязательства по товару
У вас есть гарантированная возможность обменять товар или вернуть деньги в течение 14 дней с момента покупки.

Отзывы об пленочном электронагревателе Зебра ЭВО-300 PRO

Принцип работы и нюансы монтажа отопления «Зебра» (Zebra)

Знакомый всем конвективный обогрев на самом деле не самый эффективный. Эта проблема хорошо знакома владельцам квартир и домов, которые хотят отапливать свое жилье продуктивно, но экономно. В помощь им разработаны новые варианты отопления, в том числе отопление «Зебра», занимающее одно из лидирующих мест.

Мы опишем, как работает эта система отопления, действие которой связано с использованием инфракрасного излучения. Ознакомимся с преимуществами и недостатками пленочных обогревателей. Для самостоятельных домашних мастеров мы предоставляем подробную инструкцию по установке.

Содержание статьи:

• Инфракрасный обогрев: что это такое
• Принцип работы системы Zebra
• Устройство и характеристики обогревателя
• Почему выбирают пленочные обогреватели
• Технология монтажа IR Zebra Heater
  • Подготовительные работы и расчеты
  • Монтаж отражающего слоя
  • Подготовка пленочных обогревателей
  • Монтаж инфракрасных обогревателей
  • Подключение и электропроводка
• Выводы и полезное видео по теме

Инфракрасный нагрев: что это такое

Школьный физик рассказал о волнах вокруг нас. Излучение, которое видят наши глаза, мы воспринимаем как цветовой спектр, и мы точно знаем, что за его пределами присутствуют ультрафиолетовые и инфракрасные волны. Тело человека воспринимает последнее как тепло. Ученые разделили инфракрасный спектр на три группы: волны с малой, средней и большой длиной.

Чем выше температура объекта, излучающего инфракрасное излучение, тем короче длина волны. Самый низкий человек способен видеть, они уже лежат в видимом спектре.

Например, раскаленный стальной стержень испускает коротковолновое излучение. Известна еще одна закономерность: коротковолновое и даже средневолновое излучение не полезно, а иногда и опасно для живых организмов.

Все нагретые объекты излучают инфракрасное излучение. Мощнейшим источником инфракрасных волн является Солнце, которое дает жизнь нашей планете, нагревая ее.

Длительное благотворное влияние на человека. Однако некоторые даже боятся слова «излучение» и поэтому не считают инфракрасное отопление достойным вариантом. Это в корне неверно. Вселенная устроена так, что все нагретые тела вокруг нас излучают инфракрасные волны различной длины. Мы сами их излучаем.

Принцип работы системы Zebra

Инфракрасный обогрев работает аналогично. Пленочный обогреватель «зебра» размещается на потолке отапливаемого помещения. После включения оборудования в работу оно начинает излучать лучи, длина волны которых совпадает с длиной инфракрасного излучения человека.

Они бросаются вниз и встречают на своем пути большие предметы. Чаще всего это габаритная мебель и пол. Излучение поглощается и аккумулируется ими, в результате чего предметы начинают медленно нагреваться и отдавать полученное тепло.

Таким образом, температура в комнате повышается и постепенно становится комфортной. И это происходит очень быстро. После того, как в помещении стало достаточно тепло, обогреватели автоматически отключаются и не работают до тех пор, пока помещение немного не остынет.

Пленочные обогреватели Zebra используются в качестве основного обогрева. Приборы крепятся к потолку, инфракрасное излучение уходит вниз и нагревает пол в гостиной

Врачи говорят, что если сравнивать конвективный и , то последний более полезен для человека. Традиционный конвективный чаще всего основан на нагреве, который, в свою очередь, должен нагревать воздух в помещении. Но известно, что воздух очень плохой проводник тепла, поэтому на него уходит слишком много энергии.

Система должна иметь устройства теплопередачи. Это радиаторы — , которые нагреваются от теплоносителя и тем самым греют воздух. Для того, чтобы справиться со своей работой, аккумуляторы должны быть горячими. Таким образом они осушают воздух в помещении, удаляя из него влагу.

Кроме того, воздушные массы, нагретые батареями накаливания, не остаются на месте. Они поднимаются к потолку, а на их место приходят холода.

Таким образом, пол всегда будет неприятно холодным, а на уровне головы будет неприятный излишний жар. Такое распределение температур неприятно и не полезно для человека.

Инфракрасный обогрев работает иначе. Излучение в первую очередь нагревает пол, который становится приятно теплым и обогревает помещение.

Пленочные инфракрасные обогреватели можно использовать даже на стене. В этом случае о полноценном обогреве не может быть и речи, но будет хорошо прогреваться отдельный участок помещения

Получается, что зона максимального нагрева смещается в нижнюю часть помещения, а в верхнюю его часть ощущается приятная прохлада. По мнению медиков, такое распределение температуры наиболее полезно для организма. По принципу действия лучистое инфракрасное отопление аналогично естественному излучателю солнца. Производимые им длинные волны полезны для живых организмов.

Устройство и характеристики обогревателя

Под маркой Zebra выпускаются инфракрасные обогреватели пленочного типа. Система разработана российскими инженерами и изготовлена ​​на заводе в Челябинске.

Многослойное полотно, в котором излучающий элемент расположен между слоями непроводящих пленок. При прохождении электрического тока именно он активируется и начинает излучать инфракрасные лучи. Для их перемещения в нужном направлении используется алюминиевый экран. В результате получается гибкая панель толщиной 1 мм.

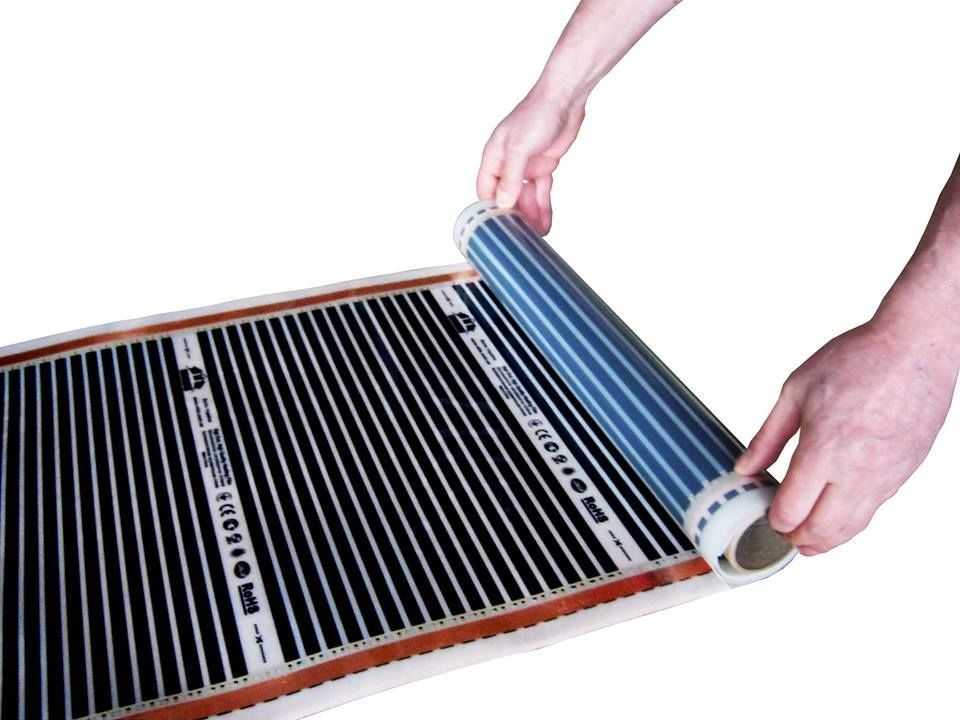

Зебра поступает в продажу в виде ленты, разделенной на сегменты. Благодаря этой полосе ее легко можно разрезать на фрагменты необходимой длины – от 60 см до 6 м.

Ширина панели нагревательной пленки 50 см. В одной упаковке обычно присутствует 50 таких сегментов. Резка панелей чаще всего осуществляется непосредственно перед монтажом и выполняется обычными ножницами или канцелярским ножом.

Устройство пленочного обогревателя предельно простое. По сути, это просто заламинированный в пленку излучатель инфракрасных волн. Эффективность увеличена за счет отражающего элемента

Каждый из сегментов нагревателя представляет собой законченный нагревательный элемент с полезной мощностью 67 Вт. Пленочный ИК-обогреватель обладает достаточной гибкостью, что позволяет использовать его на профиле различной конфигурации. Рабочая сторона панели маркируется фирменной наклейкой, ламинированной под пленку.

Из технических характеристик устройства можно сделать вывод, что оно подходит для использования в помещениях с повышенной влажностью. Нагреватель имеет маркировку IP44, что позволяет устанавливать его в саунах, бассейнах и т. д. Диапазон длин волн прибора от 8,9до 9,5 мкм. Для питания используется стандартный блок питания на 220 В.

Почему стоит выбрать пленочные обогреватели

Инфракрасное отопление имеет много преимуществ перед другими системами обогрева. Рассмотрим их подробнее.

Эффективность и экономичность

Инфракрасный обогреватель относится к устройствам прямого нагрева. Теплоноситель не используется, поэтому для его нагрева не требуется энергии. Автоматическое управление позволяет ИК-системе работать в максимально экономичном режиме.

Кроме того, есть возможность поддерживать минимальную температуру в доме во время отсутствия людей. Незадолго до появления хозяина система прогреет помещение и создаст комфортный микроклимат.

Учитывая, что система работает в экономичном режиме, ее энергопотребление невелико. В среднем на квадратный метр отапливаемого помещения расходуется около 12 кВт. Цифры действительны для зданий, соответствующих требованиям СНиП «Тепловая защита зданий» 23-02-2003.

При этом температура, которая выставлена ​​на термостате, не может превышать +20ºС. При несоблюдении этих условий расход энергии, соответственно, увеличивается.

Под этой маркировкой выпускается новый сорт Зебры. Каждый нагревательный сегмент этого обогревателя выдает на 10% больше мощности, чем стандартный пленочный

Инфракрасный обогрев очень прост в установке. можно провести самостоятельно, что позволяет сэкономить на услугах специалистов. Стоимость оборудования довольно высока.

Но если сравнить полную стоимость проектирования, закупки приборов и установки системы газового отопления, например, и системы «Зебра», то последняя обойдется примерно на треть дешевле.

Кроме того, в процессе эксплуатации ИК-обогреватели не требуют никакого обслуживания и финансовых затрат. Учитывая, что их гарантированный срок службы составляет 15 лет, а срок эксплуатации более 50 лет, экономия получается значительной.

ИК обогрев легко регулируется, что позволяет настроить его работу с учетом использования многотарифного счетчика. Средний срок окупаемости IR-системы составляет два года.

Надежность и долговечность

Нагреватель пленочного типа представляет собой, по сути, группу проводников, ламинированных пленкой. В конструкции нет движущихся или подвижных частей.

Благодаря этому при условии правильной эксплуатации может служить неограниченный срок. Производитель гарантирует 10 лет службы оборудования, но в реальности может быть в разы больше.

Возможность интеллектуального управления

Ручное управление может использоваться для управления работой обогревателей и контроля температуры в помещении. Но этот метод давно устарел. Это мешает системе работать максимально экономично и эффективно.

Человек физически не может своевременно реагировать на все изменения в окружающей среде, влияющие на работу системы. Поэтому лучший выбор – автоматическое управление нагревателями.

Одна из возможных схем подключения лучистого отопления Zebra с использованием терморегулятора и модульного контактора. Для защиты автомата установлено

Для его реализации потребуется установить датчики температуры и контроллер, который будет обрабатывать поступающие от датчиков данные и на основании этого отключать/включать всю систему. Если вы хотите управлять таким контроллером, вы можете находиться не только непосредственно рядом с ним, но и удаленно, например, со своего телефона.

Инфракрасный обогрев идеально интегрируется в . При этом основной процессор будет следить за комфортной температурой.

Он сможет настраивать индивидуальный температурный режим для разных помещений и отслеживать его неукоснительное выполнение. Кроме того, всевозможные неисправности в системе будут немедленно обнаружены, и о них будет сообщено владельцу.

Широкие возможности для декора

Зебра – утеплитель пленочного типа, его толщина всего 1 мм. Это значит, что при установке совершенно не «съедает» свободное место. Оборудование крепится к потолку, полу или стене.

Поверх пленки может быть любое декоративное покрытие. Исключение составляют натяжные потолки. В процессе работы утеплитель прогревается до безопасных +45ºС, однако на это отреагирует термочувствительная пленка на натяжном потолке

Однако, кому срочно нужен вариант с натяжной конструкцией, могут для защиты поставить черновой потолок сделать из гипсокартона за пленочным утеплителем, а потом монтировать натяжной потолок.

Универсальность расположения пленки

Этот тип инфракрасной пленки можно установить тремя способами:

• на потолок;
• под полом;
• на стену.

Каждый метод хорош по-своему. Чаще всего зебру монтируют на потолок. Это считается лучшим вариантом. В этом случае пол и мебель хорошо прогреваются на всей поверхности, находящейся под обогревателем.

Дополнительные преимущества — утеплитель невозможно случайно повредить, пленка не выйдет из строя из-за перегрева, вызванного находящимися в ней предметами. Есть возможность передвигать крупную бытовую технику и мебель.

К недостаткам потолочного обустройства можно отнести тепловое воздействие на электронику и бытовую технику, что может негативно сказаться на работе. Кроме того, если над жилым помещением есть еще квартиры, есть опасность затопления, что приведет к выходу из строя всей системы.

Напольное устройство лишено этих недостатков, но в этом случае обогреватели следует особенно тщательно оберегать от возможного случайного повреждения.

Благодаря тому, что лучистый обогреватель пленочного типа «Зебра» очень тонкий, свободное пространство в помещении практически не «съедает»

Пленочные обогреватели, расположенные под напольным покрытием, очень хорошо прогревают пол: где бы они ни находились, на потолке или на полу, распределение температуры в помещении не меняется.

Исключением является положение у стены. Теоретически это возможно, но на практике встречается редко. Это связано с его низкой эффективностью. Излучение будет двигаться только прямолинейно, в результате чего будет нагреваться строго ограниченный участок пространства. Этот вариант хорош только в качестве дополнительного обогрева.

Технология монтажа ИК-обогревателя «Зебра»

Большой плюс системы инфракрасного обогрева в том, что ее расчет и монтаж можно произвести самостоятельно. Рассмотрим основные этапы процесса.

Подготовительные работы и расчеты

Странно начинать монтаж пленки, как ни странно это звучит, с основательного утепления вашего дома. Создатели Zebra разрабатывали его как устройство, практически идеально поддерживающее заданную температуру.

Если помещение быстро теряет тепло, то обогреватель будет работать постоянно. А это очень разорительно для владельца. По этой причине начинать следует с выявления мест утечки тепла и их устранения.

Еще одним важным моментом является расчет суммы необходимой для монтажа пленки. Чтобы не ошибиться, следует определиться с размерами комнат и начертить план потолка.

Затем, ориентируясь на размеры панели, нужно постараться «поместить» ее на потолок оптимальным образом. Следует помнить, что утеплитель разделен на сегменты и разрезать их можно только по линии раздела между ними.

Каждая панель отопителя разделена на сегменты. Разрезать его можно только по обозначенным линиям, не забыв правильно обрезать фазный и нулевой провода. Различные модификации Zebra незначительно отличаются размерами сегментов.

После того, как вы сможете определить расположение пленки на эскизе, следует рассчитать количество сегментов и, соответственно, количество упаковок панели. Если планируется или потолочный, то желательно дополнительно приобрести так называемый монтажный комплект, в который входят термоусадочная трубка, люверсы, хомуты и т.д. и т.п.

Монтаж световозвращающего слоя

Под ИК пленку Несмотря на встроенный в нагреватель алюминиевый отражатель, часть излучения все же уходит на основание. Для предотвращения этого к основанию крепится отражающий экран.

Для его изготовления следует взять материал, изготовленный на основе фольги. Оптимальный вариант – Изолон – ламинированная фольгой фольга. Для крепления к потолку потребуются крепежи. Их тип определяется исходя из основного материала.

Например, для бетонных полов применяют дюбели с пресс-шайбой, для дерева – строительный степлер или саморезы с пресс-шайбой. Для начала вырезается материал, при этом учитывают, что полосы изолятора должны стыковаться с небольшим нахлестом. Его размеры следует уточнять в инструкции к материалу.

Светоотражающий экран проще всего закрепить на деревянном основании или на брусьях. В этом случае можно справиться с работой строительным степлером

На потолок накладываются подготовленные планки. Тут не справиться, поэтому понадобится помощь. Далее устанавливаются крепления. Труднее всего будет работать с бетонным основанием, так как нужно будет сначала сделать отверстие и только потом вставить в него дюбель, а затем закрепить панель пресс-шайбой. Прикрепляя полоску за полоской, собирается весь отражающий экран.

Подготовка пленочных нагревателей

Начните с резки пленки. Вам нужно сделать это правильно. Сначала отмерьте необходимое количество отрезков и найдите между ними линию разреза. Затем ножницами разрезаем пленку.

Важно правильно обрезать провода, фаза и ноль. На один край должно остаться около 100-150 мм проволоки, а на другой не более 10 мм. Последний считается тупиковым и обязательно изолируется клеевым пистолетом или термоусадочной трубкой.

При разделке нужно помнить, что нулевой и фазный провода не рассчитаны на большую нагрузку. По этой причине длина одной панели не должна превышать 6 м, иначе возможны серьезные эксплуатационные проблемы.

Необходимо подключить провод заземления к разрезанным лентам пленки. Для этого в специально предназначенное для этого отверстие вставляется болт на 4 мм, на котором фиксируется проволока.

Монтаж лучистых обогревателей

Монтаж подготовленных панелей обогревателя осуществляется аналогично изоляционным лентам, но без нахлеста. Крепления используются аналогичные. Здесь есть один момент.

Крепежи нужно устанавливать очень аккуратно — так, чтобы они были как можно дальше от ламинированных в пленке токопроводящих жил. В противном случае слишком велик риск механического повреждения, что приведет к повреждению сегмента нагревателя.

Если инфракрасный обогреватель монтируется непосредственно на плиту перекрытия, то его необходимо закрепить дюбелями с пресс-шайбами. Монтаж осуществляется аналогично тому, который используется при монтаже утеплителя

Пленка крепится к потолку с некоторым натяжением во избежание возможного нежелательного провисания полотна. Это необходимо, учитывая, что расстояние от утеплителя до укладываемой впоследствии чистовой отделки не может превышать 150 мм и не должно быть меньше 10 мм. При установке панелей нулевой и фазный провода выводятся строго на одну сторону.

Подключение и электропроводка

Далее по потолку прокладывается магистральный кабель. Он должен располагаться с той стороны, где проложены провода от нагревателей. Для укладки используется специальный элемент – кабель-канал. В нем проделываются небольшие отверстия, расположенные напротив выведенных из пленки проводов.

Через них каждую фазу и нуль мотает внутри кабель-канала. Здесь они должны быть подключены к магистральному кабелю. Лучше всего для этого использовать пайку.

При монтаже нулевой и фазный провода от каждой полосы нагревателя выводятся строго в одну сторону. Для этого лучше всего использовать медный провод подходящего сечения

Другие методы не так надежны. Провода аккуратно припаяны и всегда изолированы. Затем основной кабель, готовый к работе, укладывается на место и закрывается.

Дальнейшая установка зависит от схемы управления системой. Для ручной версии подключается термостат. Если предполагается работа автоматики, добавляются датчики температуры и контроллер. Очень важный момент: для подключения системы к сети обязательно используется выделенная линия и УЗО.

Выводы и полезное видео по теме

Материалы, представленные в видеороликах, помогут вам лучше понять, как работает отопительный прибор, чем он отличается от аналогов и как его можно быстро установить.

Видео №1. Принцип работы инфракрасного обогрева:

Видео №2. Краткий обзор системы обогрева Zebra EVO:

Видео №3. Как установить систему зебра:

Инфракрасное отопление, а Зебра относится к этому типу, является практичной альтернативой конвективным системам. Его эффективность и действенность доказаны многочисленными исследованиями и годами практического применения.

Принимая решение об установке инфракрасных обогревателей, нужно понимать, что все их преимущества полностью раскроются только при тщательном утеплении помещения, иначе Зебра принесет только разочарование.

Хотите рассказать о том, как вы покупали и устанавливали дома пленочную систему отопления? У вас есть полезная информация, полезная для посетителей сайта? Пожалуйста, пишите комментарии, задавайте вопросы и публикуйте фото по теме статьи в блоке ниже.

Vertical Infrared Radiator — IR13-V Zebra Sunset Image

AB1 — AB1

AC1 — AC1

AG1 — AG1

AN1 — AN1

AS1 — AS1

AZ2 — AZ2

AZ4 — AZ4

B1 — B1

B2 — B2

C2 — C2

E3 — E3

E5 — E5

FT1 — FT1

FT2 — FT2

FT3 — FT3

G1 -G1

L1-1

G1 -G1

9000 2

G1 -G1

9000 2

G1 -G1

9000 2

— L4

L6 — L6

L8 — L8

M1 — M1

M2 — M2

O1 — O1

O2 — O2

Q1 — Q1

Q2 — Q2

RAL 1000 — Зеленый BEIGE

RAL 1001 — BEIGE

RAL 1002 -Eig

RAL 1003 — Сигнал желтый

RAL 1004 — золотисто -желтый

RAL 1005 — медовый желтый

RAL 1006 — MAISE Yellow

RAL 1007 — DAFCODIL Желтый

RAL 1011 — Brown Beige

RAL 1012 — Lemon Yellow

.

RAL 1013 — Белая устрица

RAL 1014 — Ivory

RAL 1015 — Светловая слоновая кость

RAL 1016 — СЕЛЕР ЖЕЛЕЙНАЯ

RAL 1017 — Saffron Yellow

RAL 1018 — Zinc Yellow

RAL 1019 — Серый Beige

Ral 1020 -OLIV RAL 1021 — Изнасилование Желтое

RAL 1023 — Движний желтый трафик

RAL 1024 — Ocher Yellow

RAL 1027 — Карри

RAL 1028 — MERON Yellow

RAL 1032 — Метла Желтая

RAL 1033 — Dahlia Yellow 9000

Ral 1034 — пастель желтый

Ral 1037 — Солнце желтый

Ral 2000 — Желтый оранжевый

Ral 2001 — Красный оранжевый

Ral 2002 — Vermillion

Ral 2003 — Pastel Orange

Ral 2004 — Чистый оранжевый

RAL 2007 — светящийся ярко-оранжевый

RAL 2008 — ярко-красный оранжевый

RAL 2009 — транспортный оранжевый

RAL 2010 — ярко-оранжевый

RAL 2011 — темно-оранжевый

RAL 2090 — лососевый

Ral 3000 — Flame Red

Ral 3001 — Signal Red

Ral 3002 — Carmine Red

Ral 3003 — Ruby Red

Ral 3004 — Purple Red

RAL 3009 — Оксид красный

RAL 3011 — Brown Red

Ral 3012 — Beige Red

Ral 3013 — Томатный красный

Ral 3014 — Античный розовый

Ral 3015 — светло -розовый

Ral 3016 — корал красный

Ral Ral. 3017 — Роза

RAL 3018 — Клубничный красный

RAL 3020 — Трафик Красный

RAL 3022 — Лосось розовый

RAL 3027 — Raspberry Red

RAL 3028 — Чистый красный

RAL 3031 — Orient Red

RAL 3032 — ЖЕКРЕЙНА

Ral 3033 — Жемчужный розовый

Ral 4001 — Red Lilac

Ral 4002 — Красная фиолетовая

Ral 4003 — Heather Violet

RAL 4004 — Claret Violet

RAL 4005 — Blue Lilac

Ral 4006 — трафик

RAL 4005 — Blue Lilac

Ral 4006 — трафик

9005 — Blue Lilac

Ral 4006 — трафик

— Blue Lilac

RAL 4006 — трафик

9005 — Blue Lilac

RAL 4006 — трафик

.0003

RAL 4007 — Purple Violet

RAL 4008 — Сигнал фиолетовый

RAL 4009 — пастель фиолетовый

RAL 4010 — Телемагента

RAL 5000 — Blue Blue

RAL 5001 — Green Blue

RAL 5002 — Ультрам. RAL 5003 — Sapphire Blue

Ral 5004 — Black Blue

Ral 5005 — Сигнал Blue

Ral 5007 — Brilliant Blue

Ral 5008 — серый синий

Ral 5009 — Azure Blue

Ral 5010 — Gentian Blue

0003

RAL 5011 — Стальной синий

RAL 5012 — светло -синий

RAL 5013 — Cobalt Blue

RAL 5014 — Голубиный синий

RAL 5015 — Sky Blue

Ral 5017 — Традовое синий

RAL 5018 — Trucquos

Ral 5019 — Capri Blue

Ral 5020 — Ocean Blue

Ral 5021 — Water Blue

Ral 5022 — Ночной синий

Ral 5023 — Далекий синий

Ral 5024 — Pastel Blue

Ral 6000 -Patina Green 9000 20003

RAL 6001 — Emerald Green

Ral 6002 — Leaf Green

Ral 6003 — Olive Green

Ral 6004 — Blue Green

Ral 6005 — Moss Green

Ral 6006 — серый Olive

Ral 6007 — бутылка Green

.
