Конструкция оконного блока | Mensh.ru

Оконные блоки состоят из светопрозрачного материала (в жилых домах — обычно силикатное стекло толщиной 4–5 мм) и элементов, обрамляющих его: древесина, алюминий, сталь, пластмасса, железобетон.

При установке оконных блоков, а также при утеплении существующих следует учитывать, что стекло является теплопроводным материалом [коэффициент теплопроводности 0,76 Вт/(м*°С)]. Поэтому основную теплоизоляционную способность у окон выполняют воздушные прослойки: чем больше прослоек имеет окно, тем выше его теплозащитные характеристики.

Содержание

  • Деревянные оконные блоки
    • Деревянные оконные блоки с одинарным остеклением
    • Деревянные оконные блоки с двойным остеклением
    • Деревянные оконные блоки с тройным остеклением
  • Деревоалюминиевые оконные блоки
  • Пластмассовые оконные блоки
  • Бескоробочные окна

Деревянные оконные блоки

В настоящее время в индивидуальном и массовом строительстве наибольшее распространение имеют деревянные оконные блоки. Благодаря низкому коэффициенту теплопроводности древесины, возможности придания желаемых формы и цвета, невысокой стоимости обработки дерево широко используется для изготовления типовых оконных конструкций и оконных блоков.

Различные конструкции деревянных оконных блоков:
а — с одинарным остеклением; б — с двойным остеклением в спаренных переплетах; в — с двойным остеклением в раздельных переплетах; г — с тройным остеклением в раздельно спаренных переплетах; д — с четверным остеклением;
1 — остекление; 2 — оконный переплет; 3 — оконная коробка; 4 — подоконная доска; 5 — стена

Деревянные оконные блоки с одинарным остеклением

Наименьшими теплозащитными характеристиками обладают деревянные оконные блоки с одинарным остеклением. Они имеют приведенное сопротивление теплопередаче 0,18 м²*°С/Вт и могут быть использованы в районах со средней температурой наиболее холодной пятидневки —7°С.

В средней полосе допустимо устраивать одинарное остекление в домах, предназначенных для жилья в летнее время (дачах). В этом случае на зимний период следует вставлять дополнительный переплет.

Деревянные оконные блоки с двойным остеклением

Деревянный оконный блок с двойным остеклением в спаренных переплетах благодаря воздушной прослойке имеет более высокие теплозащитные качества — приведенное сопротивление теплопередаче составляет 0,39 м²*°С/Вт.

Наряду со спаренными переплетами деревянные оконные блоки с двойным остеклением в раздельных переплетах применяются тоже очень часто. Оконный блок с раздельным остеклением имеет лучшую теплозащиту — приведенное сопротивление теплопередаче составляет 0,42 м²*°С/Вт, однако он требует большего расхода древесины (приблизительно на 20%).

Деревянные оконные блоки с тройным остеклением

Высокими теплозащитными характеристиками обладают деревянные оконные блоки с тройным остеклением в раздельно-спаренных переплетах. Их теплоизолирующая способность (приведенное сопротивление теплопередаче 0,55 м²°С/Вт) приблизительно соответствует кирпичной стене из обыкновенного глиняного кирпича на цементно-песчаном растворе толщиной 0,38 м.

Деревоалюминиевые оконные блоки

Оконные блоки постоянно подвергаются всевозможным атмосферным воздействиям: дождю, снегу, солнечной радиации. Для увеличения срока службы блоков применяются конструкции деревянного оконного блока с облицовкой наружного переплета алюминиевым профилем или с выполнением наружного переплета из алюминия.

Деревоалюминиевый оконный блок с полной наружной облицовкой линейными элементами из алюминия:
а — вертикальный разрез; б — горизонтальный разрез;
1 — остекление; 2 — деревянный переплет; 3 — деревянная оконная коробка; 4 — алюминиевая облицовка

Пластмассовые оконные блоки

Перспективным направлением экономии тепловой энергии и ресурсов становится применение пластмассовых оконных блоков. Высокой герметичностью, стойкостью к атмосферным воздействиям обладают рамы и оконные переплеты, изготовленные из поливинилхлорида (ПВХ).

Повышению тепловой изоляции способствует невысокий коэффициент теплопроводности и конструктивное решение пластмассового окна — часть профилей образуют замкнутые объемы, заполненные воздухом, также имеющим низкий коэффициент теплопроводности. Кроме того, в пластмассовых блоках используют уплотняющие прокладки из износостойкой резины.

Бескоробочные окна

Хорошие теплозащитные свойства и высокое сопротивление воздухопроницаемости имеют бескоробочные окна. В качестве коробки окна используют контур оконного проема, которые выполнен с учетом профиля примыкающих створок. При этом для уменьшения инфильтрации холодного воздуха применяют прокладки из пенополиуретана, устанавливаемые под наплавом внутренней створки, а также прокладки из пористой резины, устанавливаемые на коробке по периметру внутренней створки и под наплавом наружной створки.

Конструкция бескоробочного окна:
1 — остекление; 2 — переплет; 3 — стена

При такой конструкции окон необходимо строго соблюдать размеры оконного проёма. Такое конструктивное решение узла примыкания оконного заполнения к наружной панели позволяет экономить до 40% древесины на одно окно.

Исследования показали, что теплозащитные качества бескоробочных окон не уступают окнам в деревянных коробках, а воздухопроницаемость этих конструкций в 1,5 раза меньше.

Ремонт оконных блоков

Тема: РЕМОНТ ОКОННЫХ БЛОКОВ



ЦЕЛИ:

ОЗНАКОМИТЬСЯ С ОСНОВНЫМИ МАТЕРИАЛАМИ И ОБОРУДОВАНИЕМ, ОСОБЕННОСТЯМИ РЕМОНТА ДВЕРЕЙ И ДВЕРНЫХ БЛОКОВ.







ХОД УРОКА



I.Организационный момент.

II.Повторение пройденного материала.



Вопросы и задания по пройденному материалу:



  • Из каких элементов состоит оконный блок?
  • С помощью каких инструментов изготовляют вставки и бруски для ремонта оконных блоков?
  • Как укрепить угловые соединения?



III.Сообщение темы и цели урока.



IV.Изложение программного материала.



Двери в современных домах изготовлены из брусков обвязки или досок. Дверные блоки, или дверные коробки с дверями, устанавливают и крепят в проёмах стен. Если к деревянным стенам дверные коробки легко прибиваются гвоздями, то в кирпичных и бетонных стенах приходится делать отверстия для деревянных пробок и уже к ним гвоздями или штырями прибивать дверные коробки.

При ремонте дверных коробок обычно используют имеющиеся отверстия, но если они разбиты или ремонт мест крепления невозможен, то сверлят новые. Пробки забивают в отверстия стены, просверленные на глубину 40-50 мм, по 2-3 на каждую сторону коробки. Предварительно в коробке просверливают отверстия под гвозди. Их диаметр должен быть на 1-2 мм меньше диаметра гвоздя. Затем через эти отверстия размечают места пробивки.

Если коробку нужно укрепить, но вынуть невозможно, то в каждой её стороне просверливают 2-3 отверстия Æ8-10 мм. Электродрелью с удлинённым сверлом Æ8-10 мм с твердосплавными режущими пластинками или сверлом с алмазным напылением через отверстия коробки в стене просверливают отверстия глубиной 30-40 мм. (Эти отверстия можно выдолбить шлямбуром.) В эти отверстия забивают металлические штыри Æ8-10 мм и длиной на 2-5 мм меньше, чем общая толщина стенки коробки и глубина отверстия в стене.

Если между дверной коробкой и стеной образуется большой зазор, то его замазывают цементным раствором или заполняют деревянной рейкой нужной толщины с последующим шпатлеванием.

Двери в коробках устанавливают с зазорами 1,5-2 мм, с учётом их уменьшения при последующих окрасках. Внутри помещения зазор между дверью и полом должен быть в пределах 10-20 мм.

Дефектные места в дверных брусках вырезают и заполняют вставками, как и при ремонте окон

Бруски коробки и обвязки двери можно нарастить также вставками различной формы – планками или врезками – со склеиванием и креплением шурупами. Расшатавшиеся угловые соединения брусков обвязки дверей, как и окон, можно скрепить угольником или вставленными в пропиленные проушины шипами из фанеры.

Крепление вставок, угольников, петель, врезных и накладных замков, ручек и другой фурнитуры производят обычно шурупами. Имейте в виду, что шурупы и гвозди плохо держатся в древесине, если они завинчены или забиты в торцы или в разбитые отверстия. Поэтому при ремонте применяют более длинные шурупы или их крепление в нагели.

Очень часто в дверях, окнах и форточках ломаются или расшатываются крепления петель. Петли бывают разных размеров и конструкций. Состоят они из двух половинок (карт) с отверстиями под шурупы, шарнирно соединённых между собой стержнем. Отверстия раззенкованы под потайные головки шурупов.

Двери и окна обычно устанавливают на двух петлях. Форточки и фрамуги окон крепят на двух неразъёмных петлях. Неразъёмное соединение из разборных петель можно получить, если стержни двух петель направить в разные стороны.

Установка петель производится иногда с их врезкой в древесину, т. е. вырезанием древесины под каждую половину так, что поверхность петли будет заподлицо (на одном уровне) с поверхностью двери и коробки.

При ремонте, чтобы не врезать петли, используют имеющиеся места их крепления, но при этом применяют более длинные шурупы. Шурупы ввинчивают, намазывая их клеем, или используют нагели.

Иногда при ремонте брусков под петли в них вставляют намазанные клеем куски древесины в форме «ласточкин хвост». Таким же способом, а также с зарезкой шипов вклеивают вставки в местах установки замков.

Если дверь плохо открывается, то вначале осматривают петли и их крепление шурупами.

При низкой просадке двери на стержень петли надевают шайбы или проволочные кольца. Для этого с помощью клиньев, вбиваемых снизу, приподнимают дверь до упора в верхний брусок коробки. Крючок продевают между стержнем и картой петли, плоскогубцами прижимают короткий конец к стержню, а длинный подвёртывают до образования кольца и отрезают. Такое же кольцо делают на стержне другой петли. Кольца смазывают техническим вазелином. Делают крючки для колечек из латунной или медной проволоки Æ3-5 мм.

Обычно дверь навешивают на петли так, чтобы в раскрытом состоянии её можно было приподнять и снять с петель. При этом одна половина разборной петли остаётся на коробке, а другая – на двери.

Для того чтобы снять дверь, её открывают на 900. Разъёмные петли крепят на бруске обвязки стержнями вверх. Снимают дверь вдвоём, приподнимая её вручную или подбивая снизу клинья с обеих сторон, придерживая и соблюдая меры безопасности.



1.Учащимся запрещается ремонтировать двери, имеющие вставные стёкла.

2.Снимать и ставить дверь и дверную коробку можно только вдвоём.

3.Учащимся запрещается выполнять работы по остеклению дверей.



ПРАКТИЧЕСКАЯ РАБОТА



ЗАДАНИЕ.

Выполнить ремонт дверей.



ИНСТРУМЕНТЫ И МАТЕРИАЛЫ:

молоток, стамеска, шлямбур, рубанок, ножовка, дрель, отвёртка, шурупы, нагели.



1.Выявите дефектные места в дверной коробке.

2.Разметьте места вставок и вставки.

3.Изготовьте вставку или брусок для ремонта двери.

4.Укрепите вставку в дверном бруске.

5.Укрепите петли.

6.Окрасьте место ремонта.



ВОПРОСЫ ДЛЯ ПОВТОРЕНИЯ:



  • Из чего состоит дверной блок?
  • Что такое дверная коробка?
  • Как ремонтируют двери?
  • Как укрепляют петли?
  • Что делать, если дверь трётся о пол?

V. ИТОГ УРОКА.

Оценка практической работы учащихся. Выставление оценок.

Домашнее задание: подготовить сообщение «Ремонт дверных блоков», используя специальные пособия по домашнему ремонту.

Глоссарий | Thermal Windows, Inc.

Если у вас есть конкретный вопрос,

задайте его здесь .


Инфильтрация воздуха — Количество воздуха, проникающего в здание и выходящего из него через щели в стенах, окнах и дверях.

Отожженное стекло — Стандартный лист флоат-стекла, не подвергнутый термической обработке.

Аргон — Инертный, нетоксичный газ, используемый в стеклопакетах для снижения теплопередачи.

Астрагал — Астрагал — это часть фурнитуры, которая используется на паре дверей для герметизации зазора между дверями, когда они закрыты. Таранные кости отличаются от импоста тем, что таранные кости крепятся к самой двери. К раме крепится стойка, и двери упираются в нее. .

Маркиза — Окно аналогично створке, за исключением того, что створка на петлях вверху и всегда откидывается наружу.

Балансир — Механическое устройство (обычно спиральное, подпружиненное), используемое в одно- и двустворчатых окнах в качестве средства уравновешивания веса створки при открывании и закрывании. Другие типы включают блок и захват, шнуры с грузами, пружины и катушки.

Эркер — Расположение трех или более отдельных оконных блоков, прикрепленных таким образом, чтобы они выступали из здания под разными углами. В трехсекционном пролете центральная секция обычно является фиксированной, а торцевые панели могут использоваться как одинарные или створчатые окна.

Рейка нижняя — Нижний горизонтальный элемент оконной створки.

Эркер — Округлый эркер, выступающий из стены в форме дуги, обычно состоящий из 4 или более окон.

Кирпичный молдинг — Стандартный фрезерованный деревянный накладной элемент, закрывающий зазор между оконной рамой и кирпичной кладкой.

BTU (BTU) — Аббревиатура Британской тепловой единицы, количество тепла, необходимое для повышения температуры одного фунта воды на один градус по Фаренгейту.

Кулачковый замок — Одноточечный запорный механизм, использующий кулачковый механизм для блокировки и притягивания оконной створки к раме для обеспечения более плотного прилегания. Большие окна могут иметь более одного кулачкового замка.

Створка — Оконная створка, открывающаяся на боковых петлях.

Обшивка — Открытая лепнина или обрамление вокруг окна или двери, внутри или снаружи, для покрытия пространства между оконной рамой или косяком и стеной.

Замазка, замазка — Мастика для заполнения швов и герметизации трещин для предотвращения утечки воды и воздуха, обычно изготавливается из материалов на основе силикона, битума, акрила или каучука.

Дверь с центральной петлей — Двухпанельная дверная система с открывающейся панелью, прикрепленной к центру двери.

Контррейка — Нижний горизонтальный элемент верхней створки и верхний горизонтальный элемент нижней створки, которые встречаются в середине двустворчатого окна.

Фонарь — Окно в верхней части высокой комнаты, пропускающее свет в центр комнаты.

Конденсация — Отложение водяного пара из воздуха на любой холодной поверхности, температура которой ниже точки росы, например, на холодном оконном стекле или раме, подвергающихся воздействию влажного воздуха в помещении.

Теплопроводность — Теплопередача через твердый материал при контакте одной молекулы с другой. Тепло переходит из области с более высокой температурой в область с более низкой температурой.

Конвекция — Процесс теплопередачи, связанный с движением жидкости (например, воздуха), вызванный разницей в плотности жидкости и действием силы тяжести. Конвекция влияет на передачу тепла от поверхности стекла к комнатному воздуху и между двумя стеклами.

Открытие дневного света — Видимая площадь стекла в окне или двери.

Точка росы — Температура, при которой водяной пар в воздухе будет конденсироваться при данном состоянии влажности и давления.

Divided Lite — Оконный проем, разделенный на более мелкие секции сеткой внутри или снаружи стекла или между стеклами.

Двойное остекление — Как правило, две толщины стекла, разделенные воздушным пространством внутри проема для улучшения изоляции от теплопередачи и/или передачи звука. В заводских стеклопакетах воздух между листами стекла тщательно осушается, а пространство герметизируется, что исключает возможную конденсацию и обеспечивает превосходные изоляционные свойства.

Двустворчатое окно — Окно, состоящее из двух створок, работающих в прямоугольной раме, верхняя и нижняя части которой могут двигаться вверх и вниз. Уравновешивающий механизм обычно удерживает створку на месте.

Стекло двойной прочности — Листовое стекло толщиной от 0,115 до 0,133 дюйма (3-3,38 мм).

Выходное окно — Пожарное окно достаточно большое, чтобы человек мог вылезти наружу. Согласно строительным нормам США, в каждой спальне должно быть выходное окно. Точная ширина, площадь и высота от пола указаны в строительных нормах.

Экструзия — Процесс производства виниловых или алюминиевых профилей путем пропускания нагретого материала через отверстие в головке. Кроме того, любой предмет, сделанный этим процессом.

Окна-бровки — Окна с неглубокой арочной головкой с аркой, использующей только участок радиуса окружности. Они отличаются от эллипса или полукруга. Можно сделать с удлиненными ножками или без них.

Фиксированная панель — Неработающая панель раздвижной стеклянной двери или раздвижного окна.

Фиксированное окно — Окно без рабочих створок. См. Окно изображения.

Накладка — Листовой металл или другой материал, применяемый для герметизации и защиты стыков, образованных различными материалами или поверхностями.

Флоат-стекло — Стекло, полученное в процессе всплывания материала на слой расплавленного металла. Он производит стекло высокого оптического качества с параллельными поверхностями, без полировки и шлифовки.

Запотевание — Осадок загрязнения, оставшийся на внутренней поверхности герметичного стеклопакета из-за экстремальных температур или нарушения герметизации.

Рама — Неподвижная рама окна, удерживающая створку или створку, а также фурнитуру.

Французская дверь — Тип двери, в которой 2 створки открываются, обеспечивая чистый проем почти такой же ширины, как дверная коробка.

Газовый наполнитель — Газ, отличный от воздуха, обычно аргон или криптон, помещаемый между оконными или световыми стеклянными панелями для снижения U-фактора путем подавления теплопроводности и конвекции.

Геометрическое окно — Окна различной формы, включая треугольники, трапеции, восьмиугольники и пятиугольники.

Стекло — Неорганический прозрачный материал, состоящий из кремнезема (песка), соды (карбоната натрия) и извести (карбоната кальция) с небольшими количествами оксидов алюминия, бора или магния.

Остекление — Стеклянные или пластиковые панели в окнах, дверях или световых люках.

Штапик для остекления — Молдинг или упор вокруг внутренней части оконной рамы для удержания стекла на месте.

Колпак — Верхний горизонтальный элемент оконной рамы. Также называется головкой .

Стекло теплопоглощающее — Стекло оконное, содержащее химические вещества (с серым, бронзовым или сине-зеленым оттенком), которые поглощают свет и тепловое излучение, уменьшают блики и яркость. См. также Тонированное стекло.

Приток тепла — Перенос тепла снаружи внутрь посредством теплопроводности, конвекции и излучения через все поверхности дома.

Потери тепла — Передача тепла изнутри наружу посредством теплопроводности, конвекции и излучения через все поверхности дома.

Окна распашные — Окна (створчатые, тентовые, люк) с рабочей створкой, имеющей петли с одной стороны. См. также Выступающее окно.

Горизонтальный слайдер — Окно с подвижной панелью, которая скользит горизонтально.

Изоляционное стекло — Два или более куска стекла, разнесенные друг от друга и герметично запечатанные, образующие единый стеклопакет с одним или несколькими воздушными промежутками между ними. Также называется двойным остеклением.

Изоляционная способность — См. Коэффициент U.

Изоляция — Строительные материалы, используемые для защиты от шума, жары, холода или огня.

Блокировка — Вертикальный элемент рамы панели раздвижной стеклянной двери, который входит в зацепление с соответствующим элементом соседней панели, когда дверь закрыта. Также называется перемычкой . Также ответные планки одинарных и двустворчатых окон.

Жалюзи — Окно, состоящее из горизонтально установленных стеклянных ламелей с жалюзи, которые плотно прилегают друг к другу при закрытии и поворачиваются наружу при открывании.

Косяк — Вертикальный элемент сбоку от оконной рамы или горизонтальный элемент в верхней части оконной рамы, как в головном косяке.

Уровень — Состояние, когда поверхность строго горизонтальна.

Подъемник — Ручка для подъема нижней створки двустворчатого окна. Также называется подъем створки.

Свет — Окно; стекло в окне. Двустворчатые окна обозначаются количеством огней в верхней и нижней створке, как в шести на шести. Также неофициально пишется lite .

Перемычка — Горизонтальный элемент над оконным или дверным проемом, поддерживающий вышележащую конструкцию.

Длинноволновое инфракрасное излучение — Невидимое излучение, помимо красного света в электромагнитном спектре (свыше 3,5 микрометров), испускаемое теплыми поверхностями, такими как тело при комнатной температуре, излучающее на холодную поверхность окна.

Распорки с низкой теплопроводностью — Набор материалов, предназначенных для снижения теплопередачи по краю изолирующего окна. Распорки помещаются между стеклами в стеклопакете с двойным или тройным остеклением.

Покрытие с низким коэффициентом излучения (Low-E) — Микроскопически тонкие, практически невидимые слои металла или оксида металла, нанесенные на поверхность остекления окна или светового люка, главным образом для снижения U-фактора за счет подавления лучистого теплового потока. Типичное низкоэмиссионное покрытие прозрачно для солнечного спектра (видимый свет и коротковолновое инфракрасное излучение) и отражает длинноволновое инфракрасное излучение.

Поручень для встречи — Часть раздвижной стеклянной двери, раздвижного окна или подвесного окна, где две панели встречаются и создают барьер от атмосферных воздействий.

Угловой элемент — 2 или более окон, конструктивно соединенных вместе, чтобы соответствовать одному грубому проему

Импост — Основной структурный вертикальный или горизонтальный элемент между оконными элементами или раздвижными стеклянными дверями.

Плавник для гвоздей — Неотъемлемое продолжение оконной или дверной рамы, которое обычно накладывается на обычную конструкцию стойки и через которое вбиваются гвозди для фиксации рамы на месте.

NFRC — Национальный совет по рейтингу окон.

Непрозрачное стекло — Любое текстурированное стекло (матовое, травленое, рифленое, шлифованное и т. д.), используемое для уединения, рассеивания света или создания декоративных эффектов.

Открывающееся окно — Открывающееся окно для проветривания.

Привод — Устройство с рукояткой для открывания и закрывания оконных створок или жалюзи.

Стекло — Одна из секций двери или окна, состоящая из одного листа стекла в раме; также лист стекла.

Панель — Основной компонент раздвижной стеклянной двери, состоящий из стеклянного фонаря в раме, установленной внутри основной (или внешней) рамы двери. Панель может быть раздвижной или фиксированной.

Картинное окно — Большое фиксированное окно, обрамленное таким образом, что обычно, но не всегда, оно длиннее по горизонтали, чем по вертикали, что обеспечивает панорамный обзор.

Поворотные стержни (штифты) — Деталь в нижнем углу подвижной створки в одинарном или двустворчатом окне, позволяющая откидывать створку внутрь.

Листовое стекло — Прокатанное, шлифованное и полированное изделие с абсолютно плоскими параллельными поверхностями, обеспечивающими превосходное зрение. На смену ему пришло флоат-стекло.

Отвес — Состояние, при котором поверхность строго вертикальна.

Поливинилхлорид (ПВХ) — Экструдированный или формованный пластиковый материал, используемый для оконных рам и в качестве теплового барьера для алюминиевых окон.

R-значение — Показатель того, насколько хорошо барьер, такой как слой изоляции, окно или вся стена или потолок, сопротивляется проводящему потоку тепла. Это обратная величина U-фактора (R=1/U). R-значения измеряют тепловое сопротивление открытой области барьера. Чем больше значение R, тем больше сопротивление и тем лучше теплоизоляционные свойства барьера. Значения R используются при описании эффективности изоляционного материала и при анализе теплового потока через узлы (такие как стены, крыши и окна) в установившихся условиях.[6] Тепловой поток через барьер определяется разницей температур между двумя сторонами барьера, а значение R количественно определяет, насколько эффективно объект сопротивляется этому движению.

Излучение — Передача тепла в виде электромагнитных волн от одной отдельной поверхности к другой. Энергия солнца достигает земли посредством излучения, и тело человека может аналогичным образом отдавать тепло холодному окну или поверхности светового люка.

Рейка — Горизонтальный элемент оконной створки.

Относительная влажность — Процент влажности воздуха по отношению к количеству влаги, которое воздух может удерживать при данной температуре. При 100-процентной относительной влажности влага конденсируется и выпадает в виде дождя.

Модернизация — Добавление или замена элементов существующих зданий. Типичными продуктами модернизации являются замена дверей и окон, изоляция, штормовые окна, герметизация, герметизация, вентиляционные отверстия, ландшафтный дизайн.

Фуга — Пространство между оконной или дверной панелью и рамой.

Черновой проем — Проем в стене, в который необходимо установить дверь или окно.

Защитное стекло — Усиленное или армированное стекло, менее подверженное разрушению или осколкам.

Створка — Часть окна, состоящая из стекла и секций обрамления, непосредственно прикрепленных к стеклу, не путать с полной рамой, в которую вставлены секции створки.

Экран — Плетеная сетка из металла, пластика или стекловолокна, натянутая на оконный проем, чтобы пропускать воздух, но не насекомые.

Герметик — Сжимаемый пластиковый материал, используемый для герметизации любого отверстия или соединения двух частей, например, между стеклом и створкой, обычно из силикона, бутиловой ленты или полисульфида.

Коэффициент затенения (SC) — Мера способности окна или светового люка пропускать солнечное тепло относительно способности 1/8-дюймового прозрачного одинарного стекла двойной прочности. От него постепенно отказываются в пользу коэффициента притока солнечного тепла, который примерно равен КГЦ, умноженному на 1,15. Он выражается безразмерным числом от 0 до 1. Чем ниже коэффициент притока солнечного тепла или коэффициент затенения окна, тем меньше солнечного тепла оно пропускает и тем выше его затеняющая способность.

Листовое стекло — Прозрачное плоское стекло, используемое в старых окнах, в настоящее время в значительной степени заменено флоат-стеклом.

Коротковолновое инфракрасное излучение — Невидимое излучение, выходящее за пределы красного света в электромагнитном спектре (от 0,7 до 2,5 микрон), испускаемое горячими поверхностями и включаемое в солнечное излучение.

Порог — Самый нижний горизонтальный элемент дверной, оконной или створчатой ​​рамы.

Направляющая для порога — Направляющая для подоконника раздвижной стеклянной двери. Кроме того, элемент порога включает в себя такую ​​гусеницу.

Одинарное остекление — Стекло одинарной толщины в окне или двери.

Окно одинарное — Окно, состоящее из двух стеклянных створок, верхней стационарной и нижней подвижной.

Стекло одинарной прочности — Стекло толщиной от 0,085 до 0,100 дюйма (2,16–2,57 мм).

Световой люк (действующий или поворотный) — Мансардное окно, дающее свет и вентиляцию.

Раздвижная стеклянная дверь — Дверь, оснащенная одной или несколькими панелями, которые перемещаются горизонтально по направляющей и/или в канавках. Движущееся действие обычно качения (а не скольжения). Также называется 9Раздвижная дверь 0181, дверь из рулонного стекла, раздвижная дверь патио и .

Раздвижное окно — Окно с одной или несколькими створками, открывающимися путем горизонтального или вертикального скольжения в канавках, предусмотренных элементами рамы. Вертикальные слайдеры могут быть одинарными или двойными.

Коэффициент притока солнечного тепла (SHGC) — Доля солнечного излучения, прошедшего через окно или световой люк, как непосредственно переданного, так и поглощенного, а затем выпущенного внутрь. Коэффициент притока солнечного тепла заменил коэффициент затенения в качестве стандартного показателя затеняющей способности окна. Он выражается числом от 0 до 1. Чем ниже коэффициент поглощения солнечного тепла окном, тем меньше солнечного тепла оно пропускает и тем выше его затеняющая способность. SHGC может быть выражен только в отношении стекла или может относиться ко всей оконной сборке.

Солнечное излучение — Суммарная лучистая энергия солнца, включая ультрафиолетовые и инфракрасные волны, а также видимый свет.

Солнечный спектр — Изменение интенсивности солнечного света в его спектральном диапазоне.

Спектрально-селективное покрытие — Остекление с покрытием или тонированием с оптическими свойствами, прозрачными для одних длин волн энергии и отражающими для других. Типичные спектрально-селективные покрытия прозрачны для видимого света и отражают коротковолновое и длинноволновое инфракрасное излучение.

Квадрат — Состояние, при котором две поверхности перпендикулярны.

Перекладина — Вертикальные или вертикальные края двери, окна или экрана.

Закаленное стекло — Обработанное стекло, которое упрочняется путем повторного нагревания чуть ниже точки плавления и последующего резкого охлаждения. При разрушении он распадается на мелкие кусочки. Примерно в пять раз прочнее стандартного отожженного стекла; требуется в качестве безопасного остекления в дверях патио, входных дверях, боковых фонарях и других опасных местах. Его нельзя перерезать после закалки.

Терморазрыв — Элемент с низкой теплопроводностью, помещенный между элементами с более высокой проводимостью для уменьшения потока тепла. Часто используется в алюминиевых окнах.

Порог — Элемент, расположенный в нижней части раздвижной стеклянной двери или распашной двери; подоконник дверного проема.

Откидное окно — Одностворчатое или двустворчатое окно, рабочая створка которого может быть откинута внутрь помещения для удобства мытья внутри.

Тонированное стекло — Стекло, окрашенное путем введения минеральной добавки. Любая тонировка снижает как визуальную, так и светопроницаемость.

Коэффициент пропускания — Процент излучения, который может пройти через остекление. Коэффициент пропускания может быть определен для различных типов света или энергии, например, коэффициент пропускания видимого света, коэффициент пропускания УФ-излучения или общий коэффициент пропускания солнечной энергии.

Ригель — Окно, обычно прямоугольное, расположенное над дверью или окном.

U-фактор (значение U) — Общий коэффициент теплопередачи, характеризующий, насколько хорошо строительный элемент проводит тепло.
Он измеряет скорость теплопередачи через строительный элемент на заданной площади при стандартных условиях. Более низкий U-фактор
лучше снижает теплоотдачу.
U является обратной величиной R (U=1/R) и используется в США для выражения теплового потока через целые узлы (такие как окна и двери).
С другой стороны, значение R широко используется для описания термического сопротивления изоляционных изделий, слоев и большинства других материалов.
части ограждающих конструкций (стены, перекрытия, кровля).

Ультрафиолетовый свет (УФ) — Невидимые лучи спектра, которые находятся за пределами видимого спектра на его коротковолновом фиолетовом конце. Ультрафиолетовые лучи обнаруживаются при повседневном солнечном свете и могут вызывать выцветание лакокрасочных покрытий, ковров и тканей. .

Вентиляционное отверстие — Подвижная рама или створка в застекленном окне, которая крепится на петлях или поворачивается для открывания.

Винил — Поливинилхлоридный материал, который может быть как жестким, так и гибким, используемый для оконных рам.

Коэффициент пропускания видимого света (VT) — Процент или доля видимого спектра, взвешенного по чувствительности глаза, которая проходит через остекление.

Технология теплых краев — Использование дистанционных прокладок с низкой теплопроводностью для уменьшения теплопередачи вблизи кромки стеклопакета.

Уплотнитель — Полоска эластичного материала для покрытия стыка оконной створки и рамы с целью уменьшения утечек воздуха и предотвращения попадания воды в конструкцию.

Сливное отверстие — Небольшое отверстие в стене или подоконнике, через которое вода может стекать наружу здания.

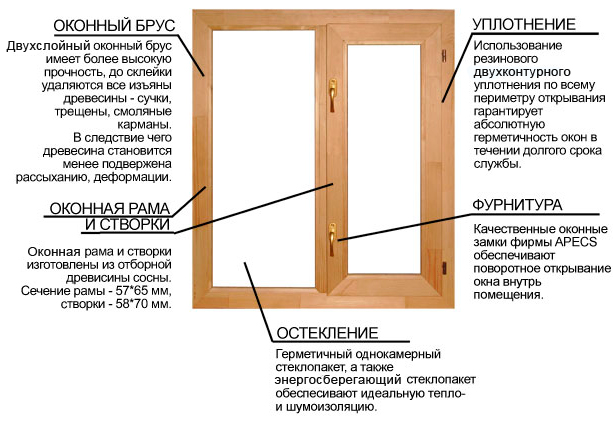

Окно — Застекленный проем в наружной стене здания; цельный блок, состоящий из рамной створки и остекления, и любых работоспособных элементов.

Оконная фурнитура — Различные устройства и механизмы для окон, включая защелки, замки и замки, петли, шарниры, подъемники и тяги, шкивы и грузы для створок, противовесы для створок и опоры.



Если у вас есть вопросы о коммерческих и архитектурных продуктах, свяжитесь с Сетом Паттерсоном,
Менеджер по коммерческим продажам, г.
[email protected].

Если вы живете в Оклахоме и у вас есть вопросы о товарах для дома, обращайтесь
Дэвид Иретон, наш менеджер по продажам жилья, в
[email protected].

Коммерческая цена

Задать вопрос

Запланировать бесплатную оценку

Окна и двери Терминология • Термически сломанная сталь США


Ниже мы предоставили некоторую полезную терминологию, относящуюся к нашим конкретным оконным и дверным продуктам как общеотраслевые стандартные термины оконной системы.
