КАК ДЕЛАЮТ ПУЛЕНЕПРОБИВАЕМОЕ СТЕКЛО?

Информация о материале

В вопросе организации безопасности, будь то специальный автомобиль или помещение кассы в банке, специальное пуленепробиваемое стекло играет немаловажную роль. Ведь от его стойкости к агрессивному воздействию, в том числе огнестрельного оружия, порой зависят жизни людей. Но не все стекла, являясь защитными, можно назвать пуленепробиваемыми.

Дабы не привлекать излишнего внимания к таким стеклам и не акцентировать внимание окружающих на его повышенной прочности, внешний вид защитных стекол ничем не должен отличаться от обычных. Свои исключительные свойства оно должно продемонстрировать лишь в случае непосредственного воздействия на него: не дав пуле, выпущенной из оружия, пробить его насквозь.

СОЗДАНИЕ ЗАЩИТНЫХ СТЕКОЛ

Мысль о создании защитного стекла, обладающим сверхпрочными свойствами, родилась в голове француза Эдуарда Бенедиктуса еще в 1910 году прошлого века. Во время экспериментов, он размещал различное количество листов специальной пленки из целлюлозы между двумя обычными стеклами. Это в значительной мере добавляло многослойной конструкции прочность. Свое изделие он назвал «Триплекс», а его метод производства пуленепробиваемого стекла в настоящее время называется «ламинированием».

Несмотря на то, что первые свои конструкции стойких стекол французский изобретатель делал в основном вручную, то сегодня технологию производства сложно представить без использования современного высокоточного оборудования и сложных полимерных материалов.

ВИДЫ ЗАЩИТНЫХ СТЕКОЛ

В зависимости от предназначения, защитные стекла изготавливают различной толщины, от семи миллиметров до семидесяти пяти. По сути, толщина готового изделия и определяет класс его прочности. Типичная технология изготовления подобных изделий заключается в использовании обычных листовых стекол, между которыми заливают слои жидкого поликарбоната — прочный вид пластмассы. Пуля, выпущенная в такое стекло, поэтапно, слой за слоем проходя через многочисленные слои, попросту теряет свою энергию и, в конечном итоге, останавливается.

Различают и некоторые модификации защитных стекол. Так, например, в некоторых специальных автомобилях широко используют односторонне защитное стекло. В него интегрирован специальный полимер, благодаря которому конструкция выдерживает агрессивное воздействие исключительно с одной стороны, с внешней. Это позволяет людям, на которых совершена атака с улицы, произвести ответный огонь из своего оружия, не выходя при этом из автомобиля. При этом современная аппаратура без труда позволяет принять стеклу нужную форму и изгибы, для установки в штатный проем автомобиля.

Весьма дорогостоящим и сложным с точки зрения технологии изготовления является производство ламинированных защитных стекол. Подобные изделия со знаком качества изготавливают на высокоточном современном оборудовании с использованием станков с ЧПУ.

В заключении стоит отметить, что идеальных по своей прочности стекол попросту не бывает. Каждый класс стекла гарантированно спасает только от определенного порога воздействия. И в любом случае найдется превентивная сила, способная разрушить даже самый качественное и стойкое пуленепробиваемое стекло.

Возможно, Вам также будет интересно

Бронированное стекло — InterAMIK — бронированные автомобили

• VIP
• Инкассаторы
• Спецтранспорт
• Корабли
• Авиация
• Архитектура
• Испытания бронированного стекла на пуленепробиваемость

Бронированное стекло (Бронестекло)

По желанию Заказчика  бронированные стекла  могут быть изготовлены опускными и не опускными, с токообогревом или тонировкой. Внешне ничем не отличимые от стандартного остекления, бронестекла — гарантия Вашей защиты и безопасности!

Бронестекло на протяжении долгого времени используется для защиты людей, находящихся в автомобилях, не препятствуя при этом наружному обзору изнутри транспортного средства. Бронестекла, обычно называемые «пуленепробиваемыми» или «взрывозащитными» стеклами, широко используются в армейских транспортных средствах, а также в бронированных автомобилях. В нашей Компании можно заказать бронированные стекла по образцам поврежденных бронестекол таких производителей бронеавтомобилей как: Stoof, SVOS, Centigon, Guard, Isoclima, Alfa Armouring, AGP, Armour Group, Rida, Магистраль и любых других  производителей.

Бронестекла для зарубежных автомобилей:

— Mercedes-Benz (E-classe, S-classe, G-classe, Gl-classe, Viano, Vito, Sprinter)

— Audi (A8 D3, A8 D4)

— BMW (5-series, 7-series-Е67, 7-series-F03, X5)

— Toyota (Land Cruiser 100, Land Cruiser 200, Camry, Sequoia)

— Lexus (LX 470, LX 570, LX 450d, LS 430, LS 460, LS 600 )

— Nisssan (Patrol)

— Infinity (QX 56, QX 70)

— Cadillac (Escalade, Escalade ESV)

— Hummer (h3, h4)

— Chevrolet (Tahoe, Suburban)

— Volkswagen (T5, T6, Multivan, Caddy)

— Ford Transit

А также для любых отечественных бронированных автомобилей

— ВАЗ

— ГАЗ

— Волга

— ГАЗель

— УАЗ

— КАМАЗ

— ТИГР и любых других инкассаторских и гражданских бронированных автомобилей.

Стекла защитные многослойные (бронированные стекла) устанавливаемые в бронеавтомобили, несут функцию защиты жизни и здоровья пассажиров от воздействия различных видов огнестрельного оружия. Стекла изготавливаются строго  в соответствии с требованиями Российского Стандарта ГОСТ Р 51136-98 «Стекла защитные многослойные. Общие технические условия» и Главного Европейского стандарта безопасности DIN/EN 1063/1522/1523. Вся продукция сертифицирована.

Бронированное стекло — склеенные между собой полимерными материалами в различном сочетании пластины силикатного стекла, силикатного с органическим стеклом, поликарбонатом или упрочняющими пленками. Представляет собой многослойный блок, обладающий защитными свойствами.

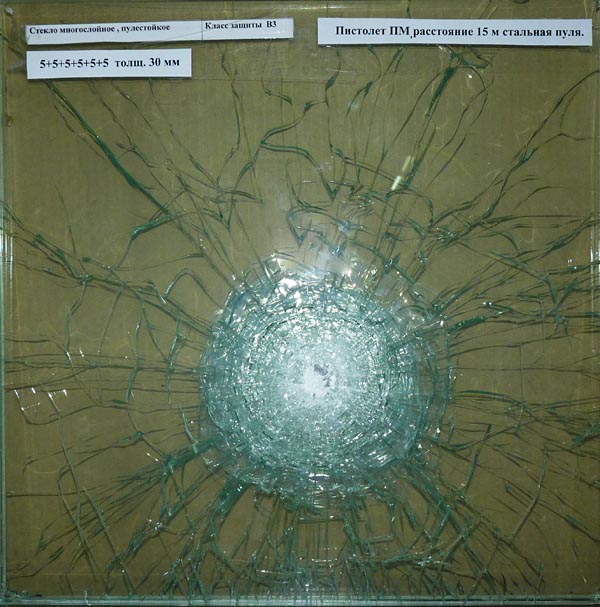

Все бронированные стекла проходят испытания на пуленепробиваемость.

Компания ИнтерАМИК готова предложить Вам автомобильные бронестекла и бронеокна на любые здания и объекты.

Также мы производим замену бронированных стекол на любой бронеавтомобиль (бронированный автомобиль). Точную стоимость и срок изготовления бронированного стекла (бронестекла) на Ваш автомобиль Вы можете узнать у наших менеджеров через любую форму связи или позвонить по телефонам: 8 (495) 970-28-11; 8 (985) 970-28-11.

Задать вопрос

Ваше имя

Телефон

E-mail

Сообщение

Я даю согласие на обработку своих персональных данных
Версия для печати

Как производится пуленепробиваемое стекло?

https://bulletguard.com/wp-content/uploads/How-Is-Bulletproof-Glass-Made.jpg

Опубликовано Paul La Vigne в 21 апреля 2022 г. 7:54

Пуленепробиваемое стекло, также называемое пуленепробиваемым стеклом, представляет собой прозрачный лист стекла и полимера, предназначенный для противостояния ударам высокоскоростных снарядов. Он может иметь критически важные приложения для компаний, которые хотят обеспечить дополнительную защиту сотрудников и рабочих мест в коммерческих условиях с помощью стеклянных барьеров и ограждений. Существует множество различных конструкций и составов пуленепробиваемого стекла, каждый из которых предлагает определенные преимущества.

Что такое пуленепробиваемое стекло?
Хотя его и называют пуленепробиваемым стеклом, оно не является полностью пуленепробиваемым и не всегда является стеклом. Пуленепробиваемое стекло демонстрирует прозрачность и твердость стеклянных панелей, но также может быть изготовлено из полимеров, таких как акрил и поликарбонат. В зависимости от рейтинга стекла эти полимерные слои могут стоять отдельно или сопровождать слои стекла.

Пуленепробиваемое стекло спроектировано таким образом, чтобы поглощать кинетическую энергию пуль при ударе. Это означает, что по крайней мере один слой материала пробит для поглощения энергии. Таким образом, многие отраслевые эксперты вместо этого используют термин «пуленепробиваемое стекло». Однако на практике оба термина используются взаимозаменяемо для обозначения одного и того же продукта.

Существует множество применений пуленепробиваемого стекла, включая панели из стекловолокна, барьеры, двери, окна и многое другое. Пуленепробиваемое стекло изготавливается из различных материалов и различной толщины для удовлетворения конкретных потребностей в защите. Для обеспечения единообразия всех изделий из пуленепробиваемого стекла производители пуленепробиваемого стекла приняли стандартную рейтинговую систему. Уровень защиты варьируется от уровня 1 до уровня 8, при этом уровень 1 обеспечивает самый низкий уровень защиты.

Из чего сделано пуленепробиваемое стекло?
Многие смолы могут быть включены в пуленепробиваемое стекло, но наиболее распространенными и эффективными материалами являются стекло, акрил и/или поликарбонат, склеенные вместе клеем PVB.

Акрил обычно используется в качестве однослойного пуленепробиваемого стекла для защиты Уровня 1 в ситуациях с низким уровнем риска для коммерческих компаний. Он обеспечивает превосходную прозрачность и высокую структурную стабильность, что обеспечивает достаточную защиту от снарядов и небольшого количества 9-мм пуль.

Поликарбонат представляет собой легкодоступный полимер, ценящийся за исключительную ударопрочность. Его можно использовать в виде отдельных листов или склеивать со слоями стекла для получения более толстой и прочной пуленепробиваемой панели. В качестве другого варианта ПВБ представляет собой прочную, гибкую и пластичную термопластичную смолу, которая становится прозрачной во время термообработки, соединяющей ее со стеклом, что делает ее идеальным связующим веществом.

Пуленепробиваемое стекло

изготавливается с использованием самых разных материалов и методов. Для легких пуленепробиваемых панелей может быть достаточно одного слоя акрила. Важно отметить, что более толстые материалы будут поглощать свет и снижать прозрачность материала. Кроме того, более толстые материалы, как правило, тяжелее, что может повлиять на способность пользователей устанавливать стекло и обслуживать его. В практических целях многие производители пуленепробиваемых стекол комбинируют слои стекла и полимера, чтобы оптимизировать вес, прозрачность и уровень защиты.

Поэтому при выборе правильного пуленепробиваемого стекла для вашего применения важно тщательно учитывать ваши потребности. Максимальная защита не требуется для каждого применения пуленепробиваемого стекла. Толстое тяжелое пуленепробиваемое стекло может быть идеальным, например, для полицейского участка, но не обязательно для заправочной станции. Идеальное пуленепробиваемое стекло уравновесит ваш уровень защиты и практические потребности, в то же время уложившись в бюджет вашего проекта.

Как сделать пуленепробиваемое стекло
Каждый производитель использует разные методы для создания собственной марки пуленепробиваемого стекла. По сути, этот процесс включает в себя ламинирование стекла, поликарбоната или акрила тонким слоем пленки PVB, метод, известный как остекление. Чем толще слои, тем больше способность противостоять пуле. Более прочная или крупная пуля, такая как винтовочная пуля, будет потреблять значительно больше силы, чем меньшая пуля калибра 9 мм, поэтому требуется соответственно более толстый слой глазурованного материала, чтобы противостоять силе винтовочной пули. Производители будут ламинировать стекло толщиной от 21 мм до 70 мм, в зависимости от конкретных потребностей применения и стандартизированных требований к испытаниям.

Как работает пуленепробиваемое стекло?
Пуленепробиваемое стекло поглощает силу движущейся пули. Чем крупнее и быстрее пуля, тем большую силу она будет оказывать на стекло при ударе. Наслаивая панели из стекла, акрила или поликарбоната, производители обеспечивают материал поверхности, который рассеивает значительную часть силы пули. Когда пуля попадает в каждый слой материала, сила рассеивается дальше, пока пуля либо не остановится, либо не вылетит с другой стороны стекла с гораздо меньшей скоростью. Даже если пуля пробьет несколько слоев, барьер поглотит значительную часть силы пули, замедляя ее и делая ее менее опасной для людей за стеклом.

Важно отметить, что хотя пуленепробиваемое стекло с соответствующей оценкой может снизить силу пуль определенного калибра, его эффективность ослабевает с каждым последующим ударом. По этой причине, хотя оно явно более эффективно, чем необработанное стекло, нельзя полагаться на то, что оно полностью остановит все пули. Для оптимальной защиты от повторяющихся крупнокалиберных ударов производители используют более толстые акриловые и поликарбонатные слои.

Чтобы гарантировать, что пуленепробиваемое стекло способно останавливать пули, не разбиваясь, производители проводят испытания в соответствии со стандартами, установленными Underwriters Laboratories (UL), всемирно признанным независимым разработчиком стандартов безопасности и сертификатов. Как организация, уполномоченная OSHA, UL установила наиболее часто используемые стандарты и рейтинги для производства пуленепробиваемого стекла на основе множества факторов, в том числе:

• Материал и свойства стекла
• Величина ударной силы материала снаряда
• Количество ударов

Методология испытаний UL позволяет производителям разрабатывать пуленепробиваемые стекла, соответствующие следующим рейтингам:

• Уровень 1. Пуленепробиваемое стекло Уровня 1 выдерживает как минимум три 9-мм пули из малокалиберного пистолета с минимальной скоростью 1175 ф/с.
• Уровень 2. Стекло уровня 2 может выдержать три или более ударов из более крупных пистолетов с пулями .357 magnum с мягким наконечником, которые летят со скоростью 1250 футов в секунду.
• Уровень 3. Пуленепробиваемое стекло уровня 3 способно выдержать не менее трех выстрелов из пуль калибра .44 Magnum со скоростью 1350 фут/с.
• Уровень 4. Пуленепробиваемое стекло уровня 4 должно выдерживать одиночную пулю из винтовки 30-го калибра, летящую со скоростью не менее 2540 футов в секунду.
• Уровень 5. Пуленепробиваемое стекло уровня 5 предназначено для того, чтобы выдержать хотя бы одну пулю с цельнометаллической оболочкой (FMJ) из 7,62-мм винтовки со скоростью не менее 2750 фут/с.
• Уровень 6. Пуленепробиваемое стекло уровня 6 разработано для улучшения стекла уровня 1 и может выдержать не менее пяти 9-мм пуль с минимальной скоростью 1400 фут/с.
• Уровень 7. Стекло класса 7 спроектировано так, чтобы выдерживать множественные удары пуль FMJ, выпущенных из винтовки калибра 5,56, со скоростью не менее 3080 в/с.
• Уровень 8. Пуленепробиваемое стекло уровня 8, имеющее самый высокий уровень защиты по стандартам UL, должно выдерживать минимум пять ударов из 7,62-мм винтовки.

Рейтинги UL для пуленепробиваемого стекла можно разделить на две основные категории. Уровни 1–3 обычно группируются вместе. Они включают защитное стекло более низкого уровня, целью которого является защита сотрудников от мелких преступлений, которые обычно связаны с применением огнестрельного оружия. Уровни 4–8 зарезервированы для операций, где могут использоваться винтовки, например, на военных объектах и ​​некоторых государственных объектах.

Как проходит испытание пуленепробиваемого стекла?
UL описывает конкретные методы испытаний, основанные на материале стекла и предполагаемом использовании. Испытания пуленепробиваемого стекла обычно включают стрельбу пулей, соответствующей рейтингу Уровня, по испытательному образцу пуленепробиваемого стекла. За испытуемым образцом помещают кусок гофрированного картона, чтобы измерить частоту и силу ударов пуль и осколков, проходящих через стекло.

На протяжении более четырех десятилетий Bullet Guard поставляет клиентам безопасные и надежные пуленепробиваемые барьеры для всего, от банковских учреждений до правоохранительных органов. Независимо от ваших потребностей, Bullet Guard обладает знаниями и опытом, необходимыми, чтобы предоставить вам специально разработанные пуленепробиваемые и пуленепробиваемые стеклянные ограждения и барьеры. Чтобы узнать больше о нашем ассортименте пуленепробиваемых продуктов, посетите нашу страницу продуктов или свяжитесь с нами сегодня, чтобы запросить предложение для вашего следующего проекта.

Лицензированный подрядчик штата Калифорния № 712959

Как изготавливают баллистическое стекло

Перейти к содержимому

Опубликовано 7 июля 2020 г. от insulgard

Баллистическое стекло

используется в самых разных зданиях и сооружениях для обеспечения дополнительной защиты от баллистических угроз. Он может быть изготовлен в соответствии с конкретными спецификациями, как с точки зрения формы и размера рассматриваемой системы, так и требуемого уровня защиты. По этой причине способ изготовления баллистического стекла может сильно различаться в зависимости от производителей, спецификаций и потребностей каждого конкретного проекта.

Однако есть несколько основных материалов, которые производители часто используют для изготовления этих пуленепробиваемых стеклянных систем. Понимание того, что каждый из них влечет за собой во время производства и изготовления, может помочь вам лучше понять, какой тип системы может обеспечить наиболее подходящую защиту вашего здания или объекта. А небольшое изучение используемых процессов может помочь большему количеству людей понять, как эти системы могут обеспечивать такие высокие уровни защиты.

Прежде чем перейти к процессам, которые производители используют для этих продуктов, важно отметить, что, хотя «пуленепробиваемое стекло» является широко используемым термином, правильнее называть системы баллистического стекла «пуленепробиваемыми». Это связано с тем, что каждый материал, независимо от того, сколько слоев включено или насколько прочны материалы остекления, может в конечном итоге разрушиться или расколоться при ударе с достаточной баллистической силой. Тем не менее, материалы, описанные ниже, могут выдержать определенные типы баллистических снарядов, указанные в стандартах испытаний UL 752, которые широко признаны для сертификации и обеспечения качества защитных систем. Некоторые материалы, такие как акрил, предназначены в основном для защиты от снарядов малого калибра, в то время как другие, такие как поликарбонат со стеклом, могут обеспечить защиту от более крупных баллистических снарядов. Поэтому важно провести оценку угроз, прежде чем выбирать продукты из баллистического стекла, чтобы найти решения, которые лучше всего соответствуют вашим потребностям.

Имея это в виду, вот руководство по производству некоторых из самых популярных типов баллистического стекла.

Акриловое

Акриловое баллистическое стекло названо так удачно, так как оно производится путем литья листа акрила со специальными модификаторами. Поскольку акрил относительно гибкий и легкий, он способен поглощать энергию баллистических ударов низкого уровня и избегать растрескивания при попадании одного или нескольких патронов. Таким образом, он в основном используется в качестве средства сдерживания преступности или в учреждениях, которые просто нуждаются в защите от обычного огнестрельного оружия.

Акрил является термопластом, поэтому простую панель можно разрезать по размеру, а затем легко изготовить практически любую форму. Чтобы акрил обеспечивал баллистическую защиту, он должен быть достаточно толстым. Таким образом, производители или производственные компании могут производить листы толщиной от одного до полутора дюймов, в зависимости от требуемого уровня защиты. Этот материал очень легкий по сравнению с другими защитными системами, даже при такой толщине, поэтому установка в целом довольно проста.

Многослойный поликарбонат

Поликарбонат — еще один пластиковый материал, но он более ударопрочный, чем акрил. Этот тип баллистического остекления может быть изготовлен путем ламинирования нескольких более тонких листов толщиной от ⅛” до ½” вместе с внутренними слоями, образующими ламинированный поликарбонат общей толщиной от ¾” до 1 ¼” в зависимости от требуемого уровня защиты.

Ламинированные поликарбонаты обеспечивают тот же уровень защиты, что и акрил (UL 752 1-3), но из-за их повышенной ударной прочности большинство продуктов из ламинированных поликарбонатов также соответствуют различным рейтингам принудительного проникновения. Эти продукты также легкие, как акрил, но из-за нескольких слоев и внутренних слоев не обладают прозрачностью акрила.

Поликарбонат, плакированный стеклом

Поликарбонат, плакированный стеклом, — один из самых прочных видов пуленепробиваемого стекла. Он включает в себя сплавление нескольких слоев стекла и поликарбоната вместе для достижения желаемого уровня баллистической защиты. Самая внешняя поверхность или опасная сторона всегда будет оставаться стеклянной, а внутренняя поверхность или безопасная сторона будет из поликарбоната. Сочетание жесткого стекла и мягкого поликарбоната позволяет этим материалам соответствовать более высоким уровням баллистической защиты до уровня 8 UL 752, в то время как толщина и вес продукта остаются намного меньше, чем у цельностеклянного продукта. В то время как внешняя стеклянная поверхность обеспечивает хорошую устойчивость к атмосферным воздействиям и защиту от очистки, внутренняя поверхность остается пластиковой (поликарбонат) и более подвержена повреждениям в результате царапин или неправильной очистки.

Многослойное стекло

Наконец, многослойное стекло обеспечивает пуленепробиваемую поверхность за счет ламинирования нескольких слоев настоящего стекла в одну панель. Для этого производители помещают синтетические материалы между стеклом и сплавляют их вместе с помощью химических процессов. Затем они могут использовать тепло или энергию вакуума, чтобы удалить воздух между слоями и создать твердую поверхность, которая по-прежнему обеспечивает достаточную визуальную четкость.

Этот тип баллистического стекла известен своей прочностью и внешним видом, очень похожим на обычные стеклянные окна или двери. Его также очень легко чистить и обслуживать с течением времени, при этом он предлагает достойный диапазон возможностей защиты. Обычно он доступен в соответствии с UL 752 уровней с 1 по 4, но для того, чтобы соответствовать этим уровням защиты с полностью стеклянным продуктом, толщина может вырасти до более 2 дюймов, а вес продукта может превышать 25 фунтов на квадратный фут.

Если вы считаете, что баллистическое стекло может принести пользу вашему зданию или объекту, свяжитесь с Insulgard, чтобы обсудить возможные варианты. Мы работаем с ведущими производителями, чтобы предоставить качественные решения и адаптировать их к вашим точным спецификациям. Наши пуленепробиваемые системы включают в себя все: от обычных дверей и окон до входных систем и транзакционных окон. Мы также можем помочь вам пройти через каждый этап процесса, от выбора правильных материалов до связи с нашей большой сетью специалистов по установке. Кроме того, все наши решения из баллистического стекла проходят испытания и сертификацию на соответствие определенным критериям, установленным признанными организациями, такими как UL. Чтобы обсудить, как изготавливается баллистическое стекло, или найти решение, соответствующее вашим потребностям, свяжитесь с нашей командой сегодня.
