из одной сделать две или несколько (размножить, вывести дополнительные)

Количество электроприборов в квартире постепенно увеличивается, поэтому заметно возрастает потребность в точках подключения, в розетках. Прокидывать отдельную линию бывает нерационально, это затронет косметический ремонт во всей комнате. Поэтому чаще рассматривают вариант добавления дополнительных разъемов рядом с существующими. В этой статье мы рассмотрим, как запитаться от розетки для другой розетки.

Содержание

• Преимущества и недостатки способа
• Варианты обустройства
• Что понадобится для работы
• Выбор способа прокладки кабеля
• Процесс установки
• Немного о безопасности
• Выводы

Преимущества и недостатки способа

Основной плюс предлагаемого варианта — удобство. Если сделать из одной розетки хотя бы две, меньше будет потребность в тройниках, которые вечно то выпадают, то просто мешают. Наиболее остро проблема стоит на кухне, где надо подключать блендер, микроволновую печь, мультиварку, йогуртницу и целый ряд других бытовых приборов. Отчасти она проявляется в месте, где поставлен телевизор с различными приставками (игровая, телевизионная и т.д.).

Ограничения:

1. Обязательно отдельной линией подключать электроплиту, бойлер, иные силовые приборы, основная деталь которых ТЭН, нагревательный элемент.
2. Желательно избегать запараллеливания розеток при совокупной мощности подключаемых устройств более 2,2 кВт.
3. Важно сохранить сечение кабеля, чтобы точки подключения были взаимозаменяемы друг с другом, были рассчитаны на один ток.

Главный минус решения заключается в ограничении предельной нагрузки. При включении мощной техники в одну розетку нагреваться будут все, т.к. ток неизбежно проходит через всю конструкцию одновременно. На розетки обычно кидают провод сечением 2,5 кв. мм из меди, но «самоделкины» иногда используют другой, алюминиевый или меньшего сечения. Например, 1,5 кв. мм, который «по умолчанию» идет только на освещение.

Полезные статьи:

Подключение розеток шлейфом: почему нельзя так делать, правильные схемы по ПУЭ

Правила и особенности установки розетки для электроплиты

Как сделать или перенести розетки на кухне во время или после ремонта

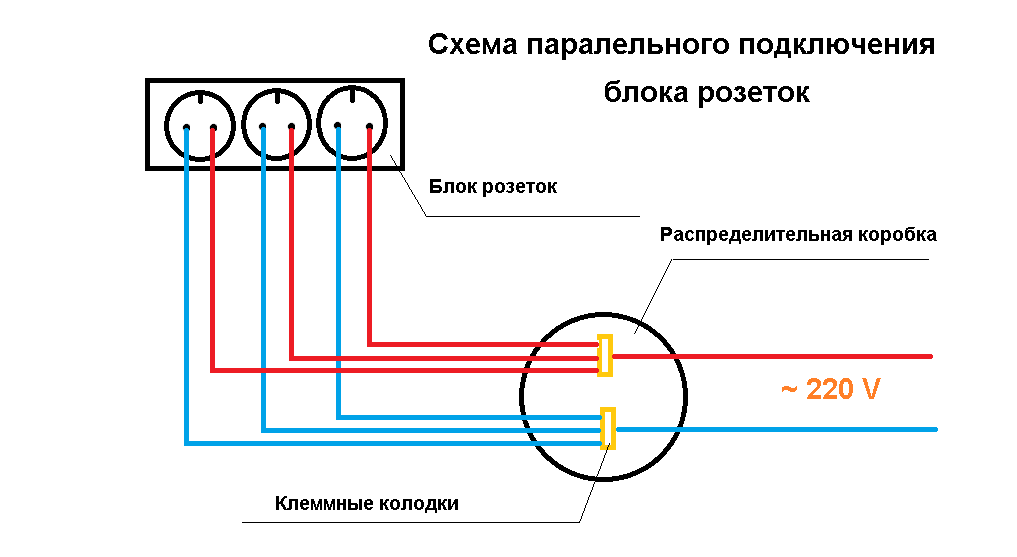

Варианты обустройства

Понять, с чем предстоит работать легко, достаточно снять лицевую накладку с розетки и уже будет виден кабель (материал, сечение). Сложнее сходу определить, как именно лучше из одной сделать две. Например, новая точка должна быть удалена от существующей на пару-тройку метров, нужно вместо одинарной сделать сдвоенную. Или вообще поставить целый блок из 3–5 розеток, да еще под один стиль, с учетом интерьера.

Особенности:

1. Рядом друг с другом лучше устанавливать розетки одного производителя, серии и цвета, так они будут выглядеть более естественно.
2. При многопостовой конфигурации желательно использовать заводскую рамку на требуемое количество розеток.
3. В случае разноса розеток по разным частям комнаты возможно применение разнотипных рамок, например, если в интерьере присутствует зонирование.

Важно учитывать, какой кабель подведен к ранее установленной розетке — двух- или трехжильный. В первом случае заземление организовать не удастся, хотя поставить модель с контактом для него можно. Во втором случае выбор за владельцем. В любом случае желательно рядом устанавливать однотипные модели, с контактом заземления или без него. То же относится к способу монтажа — открытому или скрытому, лучше брать одинаковые розетки.

Читайте также:

Как сделать электропроводку на кухне — выбрать схему разводки, проложить кабель, установить щиток и розетки

Что понадобится для работы

Независимо от выбранного варианта надо подготовить строительную рулетку, уровень водяной или лазерный, дрель с насадкой для вырезания отверстий под монтажную коробку, пассатижи, отвертку и мультиметр (можно заменить отверткой с индикацией). Если предстоит штробить стены, тогда набор инструментов увеличится — добавить перфоратор или болгарку, узкий шпатель, емкость для замешивания шпаклевки.

Из расходников понадобится сама розетка с подрозетником, кабель нужной длины, лучше немного с запасом, изолента, желательно тканевая. Заодно стоит заранее договориться с соседями, чтобы не беспокоились относительно шума. И выбрать время, когда разрешено «нарушать тишину». Времени на установку уйдет, при наличии опыта, не более часа. Если есть сомнения в результате, тогда стоит вызвать электрика и поручить задачу профессионалу.

Выбор способа прокладки кабеля

Перед началом работ надо определить, как будет прокладываться кабель. Это больше относится к подключению нескольких розеток на расстоянии друг от друга. Потому что рядом стоящие будут подсоединены друг к другу внутри корпусов. Существует 3 способа прокладки: скрытый, открытый и комбинированный. Они отличаются объемом работ, особенностями исходя из типа декоративной отделки стен.

Подробнее:

1. Снаружи прокладывают кабель при обустройстве интерьера в стиле ретро или, когда нельзя штробить стены (съемное жилье, требуется быстро сделать ремонт и пр.).
2. Скрытая проводка требует штробления минимум на глубину штукатурки или выреза части деревянного основания. Обязательно использование гофры или трубы.
3. Гипсокартонные стены упрощают задачу, одножильный кабель достаточно жесткий, чтобы его можно было бы прокинуть под листами.

Комбинированный способ подходит для бытовых комнат, где визуальная составляющая почти не играет роли. Или, когда нужен бюджетный ремонт. К штатной розетке, традиционно, углубленной в стену, можно подключить накладную, прокинув кабель, например, в кабель-канале. Выглядеть система будет вполне аккуратно.

Процесс установки

Монтаж всегда осуществляется с отключения автоматического выключателя в электрощитовой. В случае установки одного модуля придется выполнять работы в два этапа — сначала штробление и прочие операции электроинструментом. И только затем обесточивание и работы по электричеству. Проще, когда в квартире несколько контуров и на каждый установлен отдельный «автомат». Можно временно запитаться от патрона лампочки, при наличии переходника.

Последовательность действий (на примере установки сдвоенного блока в кирпичной стене):

1. Снять с розетки декоративную рамку. Оценить, насколько остальная конструкция мешает вырезать отверстие в стене под второй подрозетник.
2. Ослабить распирающие усики, удерживающие внутреннюю часть розетки для свободного доступа к контактам.
3. Вырезать отверстие при помощи дрели с насадкой, имеющей подходящий диаметр, глубину точно под подрозетник.
4. Вставить второй экземпляр, закрепить небольшим количеством шпаклевки, чтобы корпус самопроизвольно не двигался.
5. Прорезать в корпусе подрозетников углубление под кабель, если отсутствуют штатные отверстия (лучше с запасом, чтобы после сборки не передавить изоляцию).
6. Подключить вторую розетку к первой небольшими отрезками кабеля, соответственно фазу, ноль и заземление.
7. Последовательно вставить оба механизма и закрепить распирающими усиками, чтобы они были закреплены на одном уровне в отношении горизонтали стены.
8. Прозвонить мультиметром на предмет отсутствия короткого замыкания между проводами и надежного контакта с нужными клеммами.
9. Включить «автомат», проверить наличие напряжения на обоих розетках. Затем отключить питание и поставить на место обе декоративные рамки или одну сдвоенную.

В продаже встречаются конструкции подрозетников и самих розеток, адаптированных к подобным объединениям. Стоит оценить такой вариант, возможно, будет рациональнее заменить обе розетки на однотипные. При подключении 3-4-5 блоков последовательность с вырезанием отверстия в стене и подключением короткими отрезками кабеля надо будет повторить соразмерно количеству точек. Такие конфигурации желательно «закрывать» только многопостовыми накладками.

При разносе розеток на расстояние в последовательности появится штроба, которая выполняется по заранее намеченной линии (по горизонтальному уровню). Это важно, чтобы все розетки в комнате находили на одной высоте от пола. Не исключены и дизайнерские фишки с зонированием, когда его подчеркивают разным оформлением отдельных частей помещения. Вплоть до «нестандартного» размещения электротехнических изделий.

Читайте также: Черные розетки и выключатели в интерьере: советы по подбору и сочетанию

Немного о безопасности

Независимо от выбранного способа прокладки кабеля и монтажа дополнительных розеток, работы следует начинать только после отключения электричества. На отдельно взятом контуре или вообще по всей квартире (зависит от схемы — шлейф, звезда, распределительные коробки). Инструмент желательно использовать с изолированными ручками, это добавит защиты от рисков поражения током. Например, если кто-то по ошибке включит «автомат» во время работ.

При отсутствии опыта монтажа розеток и других электротехнических изделий лучше поручить эту задачу электрику с опытом. Он точно знает, как надежнее закрепить кабель на клеммах, почему не стоит соединять напрямую медные и алюминиевые провода. Плюс специалист приедет со своим инструментом, поможет купить качественную розетку, возможно, даже и для замены имеющихся, если застройщик сэкономил на них.

Выводы

Разобрались, как подключить к одной розетке еще одну или несколько. В качестве итога повторим основные ошибки, которых легко избежать. Например, надо использовать кабель одного сечения с тем, что прокинут до точки подключения, покупать ту же модель розетки, что уже установлена или менять обе. Место монтажа ничем не ограничено, каждый определяет его сам — другая стена, рядом с окном, на оконном откосе и т.д.

Понравилась статья? Расскажите о ней друзьям:

Что будет если подключить розетку к розетке

19 декабря 2022

Люди, далекие от технических деталей работы электрических сил нередко задаются одним и тем же вопросом: «Что будет, если взять провод с двумя вилками на концах и соединить им две розетки вместе?» Мы изучили теорию и в этой статье расскажем все варианты развития событий, чтобы предостеречь вас от подобных экспериментов в будущем.

Предупреждение! Статья носит развлекательный характер. Мы настоятельно просим вас не пытаться ставить подобные эксперименты без соответствующих знаний и предупреждаем о возможных рисках для здоровья и жизни!

Немного теории

Как известно, в любой, даже самой простой розетке есть как минимум два провода: фазный и нулевой. Вы конечно знаете, что произойдет, если соединить два этих провода вместе. Если же вдруг вы прогуливали уроки физики в школе, то не советуем узнавать что такое короткое замыкание опытным путем. Лучше наверстайте теорию прямо сейчас, ведь такие эксперименты нередко заканчиваются пожарами.

Если говорить более простым языком, короткое замыкание — аварийная ситуация в электрической сети, при которой прохождение тока получает наиболее короткий и прямой путь для истощения своего потенциала, что приводит к лавинообразному росту силы тока и сильному разогреву участка цепи.

Теперь представим, что у нас есть провод с двумя вилками на обоих концах. Логично предположить, что когда мы вставим одну из вилок в первую розетку, фаза и ноль появятся и на другой стороне провода, а вилка на другом конце станет в наших руках смертельно опасным оружием. Если попытаться воткнуть ее в розетку, предположим, на противоположной стене, то у нас будет три варианта развития событий:

1. Фаза на одном из штекеров вилки совпадает с фазой во второй розетке. Тогда не произойдет ровным счетом ничего. Добавив новый кусок провода в нашу сеть, мы по сути лишь изменим ее конфигурацию — направления тока будут совпадать.
2. При несовпадении фазных и нулевых проводов в подключаемых между собой розетках, мы получим короткое замыкание со всеми вытекающими последствиями: искры, пожар или как минимум, срабатывание защитной автоматики в электрическом щите.

3. Самый коварный вариант поджидает вас в том случае, если в ваш дом заведено трехфазное питание 380 В. Безопасного варианта подключения в такой ситуации просто нет, так как розетки получают питание от разноименных фаз, вы в любом случае получите короткое замыкание. При попытке соединить две розетки вместе, вас, в зависимости от полярности подключения, ждет либо межфазное замыкание трехфазной цепи, либо — два однофазных коротких замыкания.

Когда подключают розетку к розетке

Несмотря на всю абсурдность самой идеи подключать розетку к розетке, такая схема может оказаться полезной в некоторых ситуациях. Например, некоторые опытные электрики используют ее в качестве временной меры по восстановлению питания.

Когда питающий провод в одной из комнат квартиры оказывается перебит, такая «воздушка» из работающей розетки поможет его восстановить. Важное условие: перебиты должны быть оба провода: фазный и нулевой, иначе мы снова рискуем получить короткое замыкание. Людям же без опыта в таком случае мы посоветуем не испытывать судьбу и воспользоваться обычным удлинителем.

Еще раз подчеркиваем: любые эксперименты с подключением двух розеток друг к другу — это игра в русскую рулетку. Помните, что любопытство может сыграть с вами злую шутку, и доверяйте электроснабжение вашего дома только профессионалам.

Это тоже интересно:

Автор: Вася Воробьев

технологии

лайфхаки

Подпишитесь на нас

Новости Hi-Tech Mail.ru

Нажимая «Подписаться» вы соглашаетесь с условиями использования

• Mail.Ru
• О компании
• Реклама

• Редакция
• Условия использования материалов
• Обратная связь

Как заменить электрическую розетку

Замена большинства стенных электрических розеток — довольно простая задача, но может быть опасной, если вы не будете осторожны. Убедитесь, что вы соблюдаете все меры безопасности, упомянутые в нашем полезном видеоролике «Сделай сам». Самый важный шаг — убедиться, что вы выключили питание, прежде чем пытаться отключить розетку. Если вы не уверены в том, что делаете, или если проблема не связана с неисправной розеткой, вызовите квалифицированного электрика для решения этой проблемы.

Необходимые инструменты и материалы

• Новая электрическая розетка
• Новая выпускная пластина (если оригинал поврежден или не соответствует)
• Отвертка с плоским лезвием
• Крестовая отвертка
• Детектор напряжения
• Инструмент для зачистки проводов
• Плоскогубцы с иглами
• Кусачки

Шаги по удалению ковра

1. Подойдите к электрической панели и найдите автоматический выключатель розетки, которую вы хотите заменить. Выключите автоматический выключатель.
2. Используйте детектор напряжения на выходе, чтобы убедиться, что питание отключено. Перед этой проверкой убедитесь, что детектор напряжения работает, проверив его на розетке под напряжением. Это очень важный шаг.
3. Отвинтите и снимите крышку.
4. Удалите винты, крепящие розетку к распределительной коробке в стене.
5. Аккуратно вытяните выход из распределительной коробки. Там может быть только от 4 до 6 дюймов проводки, так что не тяните слишком сильно.
6. Обратите внимание на порядок подключения проводов к розетке и ориентацию розетки. Их необходимо заменить на новой розетке в том же порядке. Провода иногда подключаются к розеткам через отверстия в задней части. Другие крепятся винтами сбоку. Лучший способ крепления проводов — использовать винты сбоку. Если провода подключены через отверстия в задней части, вам, возможно, придется использовать специальный инструмент, чтобы освободить их, пошевелить провода, пока они не вытянутся, или закрепить их как можно ближе к розетке с помощью кусачек.
7. Если провода крепятся винтами сбоку, используйте отвертку для извлечения проводов. Еще раз следите за тем, как крепятся провода.
8. Подсоедините провода к новой розетке в том же порядке, что и к старой розетке. Используйте винты сбоку, а не отверстия сзади. Если вам пришлось обрезать провода, зачистите изоляцию, как показано на видео, и используйте острогубцы, чтобы изогнуть провод. Кривая всегда течет по часовой стрелке, то есть в том же направлении, в котором затягиваются винты. Убедитесь, что винты затянуты.
9. Аккуратно вставьте розетку обратно в соединительную коробку. Проводка должна быть задвинута за розетку. Заземляющие провода должны находиться в задней части распределительной коробки. Не позволяйте проводам заземления касаться винтов сбоку розетки. Если провода длинные, их можно немного свернуть в гармошку или спиралью.
10. Прикрепите розетку к распределительной коробке.
11. Замените крышку. Не затягивайте слишком сильно винт крышки. Пластину можно легко расколоть.
12. Снова включите автоматический выключатель на электрощите.
13. Проверьте розетку с помощью лампы.

Возврат в видеотеку DIY

Подключение к существующей розетке

Руководства по проектам изысканного домостроения

Электропроводка

How-To

Следуйте этим инструкциям, чтобы подключиться к внутренней розетке при добавлении наружной розетки.

Майк Литчфилд, Майкл Макалистер

При добавлении одной наружной розетки обычно проще подключить внутреннюю розетку в том же отсеке стойки. В показанной здесь установке электрик решил проблему емкости коробки, заменив старую розетку дуплексной розеткой промышленного класса. Вместо того, чтобы сращивать новые и старые провода и использовать косички, что потребовало бы витых разъемов для проводов и, следовательно, большей коробки, он соединил входящие и исходящие провода, вставив их в клеммные отверстия в задней части розетки, а затем затянув клемму. винты. Примечание. Подключение розеток промышленного класса таким способом отличается от подключения стандартной розетки обратной проводкой, потому что стандартные розетки имеют некачественные пружинные зажимы, которые ненадежны.

Добавление наружной розетки

Если вы подключаетесь к существующей розетке в конце цепи, внутри коробки должно быть достаточно места для ввода кабеля для питания новой наружной розетки. Однако, если в коробке уже есть два кабеля — входящий и исходящий, вам может потребоваться заменить существующую коробку на более крупную.

Начните с отключения питания от розетки на панели или в блоке предохранителей; затем используйте тестер напряжения , чтобы убедиться, что питание отключено. Снимите накладку и открутите крепежные винты, крепящие розетку к розетке 1 .

Вытащите розетку из коробки, стараясь не касаться винтовых клемм; затем проверьте их снова с помощью тестера пробников, чтобы убедиться, что они не находятся под напряжением 2 . Отсоедините провода от клемм, отогните их в сторону и найдите в коробке заглушку, которую нужно удалить. Как правило, под встроенным кабельным разъемом скрывается пара заглушек — отвинтите его. Затем удалите заглушку из выпускной коробки 3 . Просверлите наружную стену и вставьте в ту же стойку, что и внутренняя розетка 4 . Затем внутри дома протолкните рыбную ленту через выбивное отверстие в отсек для стоек 5 . Снаружи помощник может поймать ленту, вытащить ее из только что просверленного отверстия и прикрепить к ней новый кабель 6 .

Внутри протяните липкую ленту и прикрепленный кабель в коробку. Вытяните около 1 фута нового кабеля из коробки, а затем замените встроенный кабельный зажим 9.0007 7 для фиксации кабеля. Зачистите оболочку кабеля и соедините вместе провода, начиная с заземляющих проводов. Используйте специальную зеленую гайку заземления для соединения заземления 8 . Используйте инструмент для зачистки проводов, чтобы удалить 1/2 дюйма изоляции с концов горячих и нулевых проводов 9 .

Чтобы сэкономить место в старой коробке, вставьте зачищенные концы проводов в клеммные отверстия на задней стороне специальной (коммерческой) розетки 10 . Поскольку специальные разъемы прочно зажимают концы проводов, это соединение такое же надежное, как и любое соединение. Сложите провода в коробку, вставляя розетку на место, пока она полностью не войдет в коробку — не используйте крепежные винты, чтобы втянуть розетку в коробку, потому что это может сорвать резьбу винтов. Затем замените крышку и закрутите ее на место.

СОВЕТ ПРОФЕССИОНАЛА: Для безопасного питания праздничных огней подключите их к розетке GFCI, расположенной в водонепроницаемой крышке коробки во время использования. Но прежде чем устанавливать свет, рассчитайте общую мощность всех лампочек, чтобы не перегружать цепь.

Монтаж и подключение внешней розетки

После присоединения нового кабеля к кабелю в существующей розетке пропустите кабель через кабельный разъем в задней части внешней коробки и установите коробку. (Отверстие, просверленное во внешней стене, должно быть достаточно широким для разъема кабеля, иначе коробка не будет ровно прилегать к стене.) Для установки коробки используйте монтажные проушины или небольшие отверстия сзади. Перед установкой коробки нанесите на отверстие силиконовый герметик. Установите коробку вертикально и привинтите ее к внешней стороне здания 1 .

Снимите оболочку с кабеля и заземлите коробку, обмотав оголенный заземляющий провод вокруг зеленого винта заземления. Оставьте этот провод заземления длинным 2 . Используйте инструмент для зачистки проводов, чтобы удалить 1/2 дюйма изоляции с концов нейтрального и горячего проводов. Затем наденьте петлю и прикрепите длинный провод заземления к зеленому винту заземления на розетке GFCI 3 . Затем подключите горячий и нейтральный провода к соответствующим отверстиям винтовых клемм 4 .

Если приемник GFCI имеет гипсовые ушки, удалите их с помощью бокорезов;
, иначе розетка может не влезть в коробку. Сложите провода и вставьте розетку в коробку; затем закрутите крепежные винты, которыми розетка крепится к коробке 5 . Для предотвращения попадания воды на провода используется атмосферостойкая прокладка — установите ее вокруг розетки, прежде чем прикреплять крышку 6 .

Выдержки из  Комплект проводки, 3-е издание (The Taunton Press, 2017) Майкла Литчфилда и Майкла Макалистера
