Особенности светодиодных лент

Светодиодная лента – гибкая пластиковая полоса, на которой установлены и соединены в электрическую цепь светодиоды. Она полностью готова к эксплуатации, все, что нужно – подключить блок питания в сеть. Такой способ освещения появился относительно недавно, но при этом получил широкое использование для разных целей. И это не удивительно, ведь светодиодная лента имеет ряд неоспоримых преимуществ как:

• Экономия на электричестве;
• Удобная форма монтажа;
• Отсутствие высокого напряжения;
• Яркое свечение и разноцветность;
• Использование в качестве декорирования любого места или как точечное освещение и прочее.

Несмотря на простоту устройства и установки, существуют некоторые нюансы, которые стоит учитывать при выборе:

• Цвет свечения. Существует 2 типа цвета: одноцветный (белый) и разноцветный. Одноцветный имеет только 2 контакта и 1 режим свечения, а разноцветный – 4 контакта и разные режимы свечения, маркируется как RGB: red- красный, green – зеленый, blue – синий;
• Блок питания. Основное условие – обеспечение необходимой мощности (желательно иметь 20% запаса по мощности в большую сторону) и полярности питания;
• Расположение контроллера RGB. Поскольку управление идет с пульта, то доступ к нему необходимо располагать в пределах прямой видимости;
• Защитное покрытие. Светодиодная лента может быть покрыта силиконом либо прозрачным пластиком, однако, встречаются варианты и без защиты. Здесь необходимо учитывать способ установки: наружный – используем с защитой, в помещении – можно без защиты.

Варианты крепления

Крепление светодиодной ленты выполняется двумя распространенными способами:

• приклеивание на клеевую основу самой ленты;

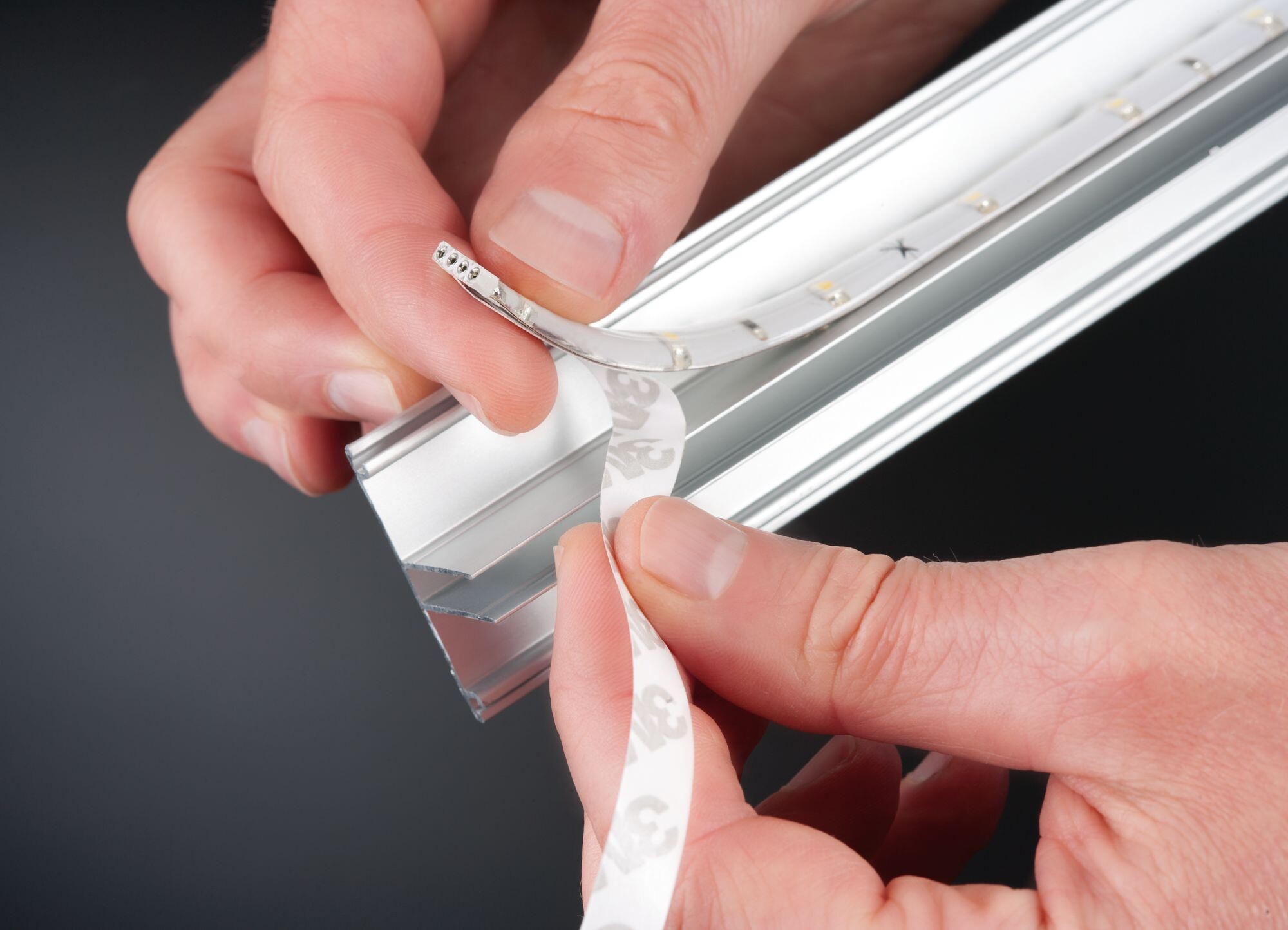

• монтаж в LED профиль, который в свою очередь крепится также на клей или саморезы, в зависимости от основания.

Второй способ считается более надежным и безопасным. Светодиодная лента при работе нагревается. В зависимости от мощности некоторые типы лент греются очень сильно, это может привести к перегреву и выведет из строя светодиоды. Алюминиевый светодиодный профиль возьмет на себя часть тепла и рассеет его, защитив ленту от перегрева. А также светодиодный профиль с рассеивателем не только создает мягкий рассеяный свет, но и защищает ленту от всевозможных механических повреждений и попадания влаги и пыли.

Установка светодиодной ленты предназначена для самых разнообразных мест: от потолка и ниш в стенах до автомобиля, но к наиболее популярным относят:

• Создание подсветки гарнитура на кухне;
• Ниши в фигурных перегородках или стенах;
• Подвесной потолок;
• Стены или потолок с использованием пластиковых уголков;
• Задняя часть потолочного плинтуса.

Наиболее распространенное место – подвесной потолок, куда светодиодная лента может быть установлена 3-мя способами:

1. За потолочный плинтус. Особенностью монтажа является простота и оперативность. Вам потребуется минимум сил и времени, чтобы приклеить ленту. Но необходимо помнить, что при таком монтаже лента никак не защищена, ни от попадания влаги и пыли, ни от перегрева, особенно актуально для ярких мощных лент.
2. Создание короба и установка led во внутрь. Из гипсокартона создается короб со скрытым карнизом. Считается трудоемким процессом, поскольку требует создание короба по всему периметру подсветки;
3. Использование специального короба для светодиодной ленты. Наиболее популярный материал – алюминий. Главным преимуществом алюминиевого профиля является отвод тепла от светодиодной ленты, где температура не должна превышать 60 градусов, в противном случаи, лента потускнеет и выйдет из строя раньше гарантийного срока.

Установка светодиодной ленты довольно проста, выполнить ее монтаж можно практически на любую поверхность. Компания «ТИС» может предложить качественный светодиодный профиль с учетом ваших чертежей или образцов, что важно при нестандартных решениях, особенностях поверхности и крепления.

Как надежно закрепить светодиодную ленту

Использование светодиодной ленты для подсветки помещений, встречается все чаще и чаще. И это неудивительно, ведь эта технология позволяет реализовывать интересные решения в освещении, недоступные ранее.

При этом не нужны серьезные подготовительные работы, а с подключением и установкой сможет справится практически каждый. Во многом, это заслуга производителей, которые предусмотрели в своих изделиях практически все для того, чтобы монтаж не вызывал никаких затруднений и не требовал особых навыков.

Так для крепления светодиодной ленты к потолку, стене или любой другой поверхности, её тыльная сторона имеет клеевой слой, скрытый защитной оболочкой. Проще говоря, туда нанесена разновидность двухстороннего скотча (клейкой ленты), одна из клейких сторон которого прикреплена к светодиодной ленте, а вторая предназначена для фиксации ленты в месте установки.

Чтобы закрепить светодиодную ленту, например, в нише потолка, необходимо просто снять защитный слой двухстороннего скотча с обратной стороны ленты, а затем прижать клейкой внутренней стороной в необходимом месте.

Что может быть проще такого способа крепления? Но, к сожалению, в процессе монтажа или спустя непродолжительное время, зачастую случаются неприятности — лента просто отклеивается.

Причин тому может быть масса, от неправильно выполненной подготовки поверхности к установке, до использования производителями некачественных компонентов.

Для того чтобы светодиодная лента надежно приклеилась необходимо, чтобы поверхность, куда она прикрепляется, была сухой, чистой и желательно ее обезжиренной.

Так же для прочного крепления чрезвычайно важно качество, используемого в производстве светодиодной ленты, двухстороннего скотча (клейкой ленты).

Чаще всего, защитная лента с обратной стороны имеет маркировку 3M. 3M – это крупнейший мировой производитель различных продуктов, в числе которых и множество разновидностей скотчей. Кстати, такой мировой бренд как Scotch®, от которого и пошло общепринятое название клейкой ленты в нашей стране — «скотч», так же является частью этой компании.

Но даже такая маркировка не гарантирует, что в производстве светодиодной ленты использовался качественный скотч этой фирмы. Так как львиная доля всех led лент, продаваемых в нашей стране, произведены в Китае и какая именно использована клейкая лента, определить тяжело.

Сейчас я расскажу, как довольно просто обойти все эти основные причины, мешающие надежному креплению светодиодной ленты. Этим способом давно пользуются многие профессиональные монтажники.

Для того, чтобы светодиодная лента максимально крепко и долговечно держалась не отпадая, нужно при ее установке использовать так называемый «суперклей». Марка особо не важна, вполне достаточно клея любого проверенного производителя, тут стоит отметить лишь то, что гораздо удобнее использовать суперклей в виде геля.

Технология такой установки светодиодной ленты следующая – на всем протяжении поверхности, где необходимо ее закрепить, наносится суперклей, при этом не обязательно наносить его сплошным слоем, вполне достаточно точечно, через каждые 50мм — 100мм.

Далее светодиодная лента клеится стандартным способом, на родное клейкое основание. Только теперь, за счёт суперклея, она практически мгновенно фиксируется к поверхности и прочно связывается с ним. Теперь можно с большой вероятностью сказать – лента не отпадёт!

Это один из самых простых в применении, достаточно надежных и недорогих способов прочно закрепить светодиодную ленту. Надеюсь эта небольшая хитрость будет вам полезна.

Если вы знаете еще какие-то проверенные интересные способы крепления светодиодных лент, обязательно пишите их в комментариях к статье!

Как подключить светодиодную ленту к источнику питания

Если вы новичок в использовании светодиодных лент, но хотите их запустить и запустить, самым важным шагом является выяснение того, как обеспечить соответствующую входную мощность для светодиодной ленты. для того, чтобы он загорелся. В зависимости от того, где вы приобрели светодиодную ленту и блок питания для светодиодов, способы настройки могут различаться. Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечение электрической совместимости светодиодной ленты и блока питания

Большинство светодиодных лент работают от постоянного тока низкого напряжения. Обычно используются напряжения постоянного тока 12 В и 24 В.

В первую очередь убедитесь, что источник питания рассчитан на правильное напряжение, которое соответствует напряжению светодиодной ленты. Пониженное напряжение на светодиодной ленте приведет к тому, что светодиодная лента будет работать с меньшей яркостью или вообще не будет светить, а перенапряжение приведет к перегоранию ваших светодиодов.

Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, взглянув на лист спецификаций светодиодной ленты, в котором обычно указывается потребляемый ток или мощность на длину.

Если оба эти условия соблюдены, с точки зрения электричества мы готовы к работе.

Руководство по подключению светодиодной ленты Waveform Lighting

Далее нам нужно посмотреть, совместимы ли блок питания и светодиодная лента физически с точки зрения разъемов и вилок. Поскольку светодиодные ленты и блоки питания поставляются с различными типами подключения, это может немного запутать. Итак, чтобы пролить свет (каламбур!) мы составили диаграмму ниже.

Нажмите здесь, чтобы загрузить PDF-версию, которая может помочь, если у вас возникли проблемы с размером текста.

Как интерпретировать эту диаграмму:

Сначала определите тип соединения, используемого на «стороне источника питания» (заштриховано зеленым цветом). Затем определите тип соединения, используемого на «стороне светодиодной ленты» (заштриховано синим цветом). Подробная инструкция по определению типа приведена ниже.

Затем найдите пересечение строки и столбца, которые относятся к вашей настройке. Например, если у вас есть «Открытые провода» на вашем блоке питания и «Гнезда постоянного тока» на вашей светодиодной ленте, обратитесь к нижнему правому квадрату в таблице.

Фото и текст внутри квадрата описывают способ подключения, а также аксессуары и компоненты, которые вам потребуются. Дополнительные сведения см. ниже:

Определение выходного разъема постоянного тока источника питания (заштриховано зеленым)

Начнем с рассмотрения типа разъема источника питания на стороне выхода постоянного тока.

Наиболее распространенным разъемом является вилка постоянного тока, такая как используется в источниках питания Waveform Lighting FilmGrade:

В других случаях, например с блоками питания Meanwell, вилки может вообще не быть — только два провода, помеченные красным и белым:

Оба типа могут работать со светодиодной лентой, но метод подключения будет другим, поэтому обязательно определите это, прежде чем двигаться дальше.

Затем проверьте тип подключения на светодиодной ленте (выделено синим цветом)

Почти все светодиодные ленты имеют медные контактные площадки, отмеченные (+) и (-) на самой ленте. Именно сюда в конечном итоге должны подаваться электрические входы. В зависимости от вашей конкретной ситуации вы, вероятно, столкнетесь с тремя различными возможными сценариями.

В первом сценарии (первая строка таблицы), если вы разрезаете какие-либо сегменты катушки светодиодной ленты, вы обнаружите, что на конце каждого сегмента остаются (примерно) полукруглые медные площадки.

Если вы приобрели целую катушку, производитель, скорее всего, предоставил несколько проводов, уже закрепленных на концах светодиодной ленты. Провода могут быть открытыми с оголенным проводом (второй сценарий) или заканчиваться розеткой постоянного тока (третий сценарий). Если вы разрежете светодиодную ленту на более короткие сегменты, вы получите по крайней мере один сегмент, который подпадает под первый сценарий.

См. приведенную выше таблицу, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

Помните о некоторых основных принципах электроники: конечная цель состоит в том, чтобы соединить положительный провод (обычно красный) выхода постоянного тока источника питания с (+) медной контактной площадкой, а отрицательный или заземленный (обычно черный или белый) выход постоянного тока источника питания к (-) медной контактной площадке.

Преобразование медных контактных площадок в провода

Если вы разрезаете светодиодную ленту на более короткие сегменты, скорее всего, вы получите медные контактные площадки без каких-либо проводов. Во многих учебниках и обучающих видеороликах сразу же предлагается припаять провода к этим медным площадкам для получения электрического соединения. Но пайка не для всех. Это может быть грязно и требует некоторой практики, чтобы сделать хорошо.

Вместо этого мы рекомендуем использовать разъемы без пайки. Эти разъемы предназначены для защелкивания на концах светодиодной ленты, чтобы провода надежно соприкасались с медными контактными площадками. Поскольку зажимы крепятся надежно, припой не требуется.

Точно так же, за считанные секунды, вы можете преобразовать медные площадки на конце сегмента светодиодной ленты в провода.

И, что самое приятное, вы можете просто отстегнуть защелку, чтобы освободить и снять светодиодную ленту с разъема.

(У нас также есть разъемы без пайки для соединения двух сегментов светодиодной ленты.)

Следует ли соединять сегменты светодиодной ленты «параллельно» или «последовательно»?

Если вы пытаетесь подключить более одного сегмента светодиодной ленты к одному источнику питания, вы можете внезапно осознать, что можете подключить первый сегмент ко второму сегменту «последовательно» или подключить два сегмента независимо к одному и тому же источнику питания. источник питания.

Как правило, «последовательно» будет более простым, но может привести к некоторым проблемам с падением напряжения. Подробный анализ преимуществ и недостатков каждого подхода см. здесь.

Где можно приобрести аксессуары для подключения светодиодных лент к источнику питания?

Мы предлагаем аксессуары для продажи непосредственно в нашем магазине. См. ссылки ниже.

Заказной номер 7095 (штыревой адаптер переменного тока)

Заказной номер 7094 (гнездовой адаптер переменного тока)

Заказной номер 3070 Разъем без пайки

Other Posts

Как выбрать блок питания для вашего проекта светодиодной ленты

Светодиодные ленты, к сожалению, не так просты в установке и настройке, как традиционные лампы накаливания. Потому что они … Читать дальше

Люкс и Кельвин — незамеченная взаимосвязь между освещенностью и цветовой температурой

Планируя освещение помещения, многие люди применяют разрозненный двухэтапный подход к определению своих потребностей в освещении. Первый шаг … Подробнее

Какой показатель CRI у светодиодных лент?

Просматривая характеристики светодиодных лент, вы, возможно, сталкивались с показателем, называемым CRI. В отличие от цветовой температуры, CRI связан с цветом… Подробнее

Какую цветовую температуру светодиодного освещения выбрать?

При поиске светодиодных светильников вы найдете возможность выбрать цветовую температуру. Вы можете увидеть, что это описывается как цветовая темпера… Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

LED-Ready T8 Светильники

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Светодиодные светильники для магазинов

Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, установленные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры светодиодной ленты

Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из экструдированного алюминия для монтажа светодиодных лент.

Соединители для светодиодных лент

Непаянные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.

Все, что вам нужно знать о светодиодных лентах

ВСЕ, ЧТО ВЫ ДОЛЖНЫ ЗНАТЬ ПЕРЕД ПОКУПКОЙ

Что такое светодиодные ленты?

Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:

• Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
• Работает от низковольтной сети постоянного тока
• Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
• Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.

Что такое светодиодная лента?

Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:

• Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
• Работает от низковольтной сети постоянного тока
• Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
• Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.

Магазин светодиодных лент →

Устройство светодиодной ленты

Светодиодная лента обычно имеет ширину полдюйма (10-12 мм) и длину до 16 футов (5 метров) или более. Их можно обрезать до определенной длины, используя всего пару ножниц вдоль линий разреза, расположенных через каждые 1-2 дюйма.

Отдельные светодиоды устанавливаются вдоль полосы, как правило, с плотностью 18-36 светодиодов на фут (60-120 на метр). Цвет света и качество отдельных светодиодов определяют общий цвет света и качество светодиодной ленты.

На обратную сторону светодиодной ленты нанесен двусторонний клей. Просто снимите защитную пленку и закрепите светодиодную ленту практически на любой поверхности. Поскольку печатная плата спроектирована так, чтобы быть гибкой, светодиодные ленты можно монтировать на изогнутых и неровных поверхностях.

Определение яркости светодиодной ленты

Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.

Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, как и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).

Яркость светодиодной ленты в первую очередь определяется тремя факторами:

• Световой поток и эффективность на светодиодный излучатель
• Количество светодиодов на фут
• Потребляемая мощность светодиодной ленты на метр

Светодиодная лента без указания яркости в люменах является тревожным сигналом. Вы также должны следить за недорогими светодиодными лентами, которые претендуют на высокую яркость, так как они могут перегрузить светодиоды до точки преждевременного выхода из строя.

Определение яркости светодиодной ленты

Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.

Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, как и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).

Яркость светодиодной ленты в первую очередь определяется тремя факторами:

• Световой поток и эффективность на светодиодный излучатель
• Количество светодиодов на фут
• Потребляемая мощность светодиодной ленты на метр

Светодиодная лента без указания яркости в люменах является тревожным сигналом. Вы также должны следить за недорогими светодиодными лентами, которые претендуют на высокую яркость, так как они могут перегрузить светодиоды до точки преждевременного выхода из строя.

Плотность светодиодов и потребляемая мощность

Вы можете встретить различные названия светодиодных излучателей, такие как 2835, 3528, 5050 или 5730. Не беспокойтесь об этом слишком сильно, так как самое важное в светодиодной ленте — это количество светодиодов на фут. , и потребляемая мощность на фут.

Плотность светодиодов важна для определения расстояния между светодиодами (шага) и наличия видимых горячих и темных пятен между излучателями светодиодов. Более высокая плотность 36 светодиодов на фут (120 светодиодов на метр) обычно обеспечивает наилучший и наиболее равномерно распределенный световой эффект. Светодиодные излучатели являются наиболее дорогим компонентом производства светодиодных лент, поэтому при сравнении цен на светодиодные ленты обязательно учитывайте разницу в плотности светодиодов.

Далее рассмотрим потребляемую мощность светодиодной ленты на фут. Потребляемая мощность говорит нам о количестве энергии, которое будет потреблять система, поэтому это важно для определения ваших затрат на электроэнергию и требований к источнику питания (см. ниже). Светодиодная лента хорошего качества должна обеспечивать мощность 4 Вт на фут или более (15 Вт/метр).

Наконец, быстро проверьте, не перегружены ли отдельные светодиоды, разделив мощность на фут на плотность светодиодов на фут. Для светодиодных лент обычно хорошим признаком является то, что мощность каждого светодиода не превышает 0,2 Вт.

Узнайте больше о факторах, влияющих на срок службы светодиодных лент.

Варианты цвета светодиодной ленты: Белый

Светодиодные ленты доступны в различных оттенках белого или цвета. Как правило, белый свет является наиболее полезным и популярным вариантом для внутреннего освещения.

При описании различных оттенков и качеств белого цвета важно помнить о двух показателях: цветовая температура (CCT) и индекс цветопередачи (CRI).

Цветовая температура определяет, насколько «теплым» или «холодным» выглядит свет. Мягкое свечение традиционной лампы накаливания имеет низкую цветовую температуру (2700K), в то время как четкий, яркий белый цвет естественного дневного света имеет высокую цветовую температуру (6500K).

Цветопередача — это мера того, насколько точно цвета отображаются под источником света. Под светодиодной лентой с низким CRI цвета могут казаться искаженными, размытыми или неразличимыми. Светодиодные продукты с высоким индексом цветопередачи обеспечивают свет, который позволяет объектам выглядеть так, как они выглядят при идеальном источнике света, таком как галогенная лампа или естественный дневной свет. Также ищите R9 источника светазначение, которое предоставляет дополнительную информацию о том, как отображаются красные цвета.

Нужна помощь в выборе цветовой температуры? Смотрите наш учебник здесь.

Настройте ползунки ниже для визуальной демонстрации CRI и CCT в действии.

Варианты цвета светодиодной ленты: фиксированный и переменный цвет

Иногда вам может понадобиться резкий, насыщенный цветовой эффект. В этих ситуациях цветные светодиодные ленты могут предложить отличные акценты и театральные световые эффекты. Доступны цвета во всем видимом спектре — фиолетовый, синий, зеленый, янтарный, красный — и даже ультрафиолетовый или инфракрасный.

Существует два основных типа цветных светодиодных лент: фиксированный одноцветный и меняющий цвет. Светодиодная лента фиксированного цвета излучает только один цвет, а принцип работы такой же, как у белых светодиодных лент, которые мы обсуждали выше. Светодиодная лента с изменяющимся цветом состоит из нескольких цветовых каналов на одной светодиодной ленте. Самый простой тип будет включать красный, зеленый и синий каналы (RGB), что позволит вам динамически смешивать различные цветовые компоненты на лету для получения практически любого цвета.

Некоторые позволяют динамически управлять настройкой температуры белого цвета или даже цветовой температурой и оттенками RGB.

Здесь изображена наша фиолетовая светодиодная лента SimpleColor™ внутри алюминиевого канала.

Входное напряжение и блок питания

Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.

Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). На каждом блоке питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:

• Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)

Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:

• Мощность = 4 Вт на фут x 5 футов = 20 Вт

Потребляемая мощность на фут (или метр) почти всегда указывается в техническом описании светодиодной ленты.

Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.

Входное напряжение и блок питания

Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.

Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). На каждом блоке питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:

• Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)

Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:

• Мощность = 4 Вт на фут x 5 футов = 20 Вт

Потребляемая мощность на фут (или метр) почти всегда указывается в техническом описании светодиодной ленты.

Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.

Как подключить светодиодные ленты

Каждый сегмент светодиодной ленты должен быть подключен к источнику питания постоянного тока или другой сегмент светодиодной ленты, подключенный к источнику питания постоянного тока (последовательная цепочка). Способ подключения будет зависеть от типа проводов или вилок, поставляемых со светодиодной лентой, а также от того, есть ли вилка в блоке питания постоянного тока. Если вы знакомы и хорошо разбираетесь в пайке, часто это может стать наиболее экономичным и гибким решением.

Не знаете, как или не хотите иметь дело с припоем? Вы также можете использовать аксессуары для разъемов без пайки для подключения сегментов светодиодной ленты к источникам питания и другим сегментам светодиодной ленты.

Подробнее →

Алюминиевые каналы и радиатор

Несмотря на свою универсальность и простоту использования, светодиодные ленты, тем не менее, являются компонентами печатной платы. Монтаж светодиодных лент внутри алюминиевого канала вместе с крышкой рассеивателя может значительно улучшить эстетику осветительной установки.

Алюминиевые каналы обычно представляют собой длинные куски экструдированного алюминия U- или V-образной формы. Светодиодная лента укладывается и закрепляется (с помощью двустороннего скотча) в нижней части канала. Затем длинный кусок матового поликарбонатного пластика (обычно снабженный алюминиевым каналом) защелкивается на верхней части алюминиевого канала.

Возможно, вы правильно прочитали в другом месте, что светодиоды нуждаются в эффективном управлении температурой для надежной работы. Более качественные светодиодные ленты на самом деле уступают светодиодам и рассчитаны на десятки тысяч часов работы без какого-либо теплоотвода. Во время работы светодиодная лента может нагреваться на ощупь, но повышение температуры намного ниже тепловых пределов светодиодов и компонентов печатной платы. (Наши продукты обычно демонстрируют повышение температуры на 55 F или 30 C по сравнению с температурой окружающей среды без какого-либо теплоотвода).

Алюминиевые каналы могут помочь рассеивать тепло от светодиодных лент, но по большей части они не нужны для управления температурой и в основном предназначены для монтажа и рассеивания.

Подробнее →

Диммирование и управление цветом

В отличие от светодиодных ламп , все светодиодные ленты могут диммироваться при использовании соответствующего оборудования. Существует два метода затемнения светодиодных лент: традиционный настенный диммер с фазовой отсечкой или низковольтный диммер постоянного тока. Диммер с отсечкой фазы переменного тока обычно наиболее идеален для освещения жилых и коммерческих помещений, где входной сигнал диммирования поступает от традиционного диммера с настенным выключателем. Для этой установки требуется источник питания с регулируемой яркостью TRIAC.

Низковольтный диммер постоянного тока или (RGB) контроллер обычно представляет собой ручной или цифровой модуль диммера, который размещается между источником питания постоянного тока и светодиодной лентой. Этот подход лучше всего подходит для приложений с изменением цвета или менее постоянных осветительных установок.

Подробнее →

Определение качества светодиодных лент

Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, от тех, которые таковыми не являются. Ниже приведены некоторые подсказки, чтобы знать, где искать.

Состав и качество печатной платы  —  Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность — в противном случае вы можете стать жертвой падения напряжения.

Количество и качество светодиодов  — Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, поскольку это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.

Поверхность светодиодных лент  — Высококачественные светодиодные ленты обычно включают дополнительное покрытие белой краской, помогающее увеличить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.

Определение качества светодиодной ленты

Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, и те, которые таковыми не являются. Ниже приведены некоторые подсказки, чтобы знать, где искать.

Состав и качество печатной платы  —  Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность — в противном случае вы можете стать жертвой падения напряжения.

Количество и качество светодиодов  — Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, поскольку это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.
