Как прозвонить провода своими руками

Прозваниваем провода самостоятельно

Как прозвонить провод на авто, в квартире или на даче? С таким вопросом наверняка не раз сталкивался каждый из нас. Ведь без электроэнергии сейчас некуда, а провода и кабели являются «кровеносной системой» энергетики. Именно поэтому умение определять обрыв или другие неисправности в проводке сэкономит вам не только кучу времени и нервов, но и бюджет.

Содержание

• Варианты прозвонки проводов
  • Проверка целостности отдельного куска провода
  • Определение целостности провода в скрытой проводке
• Определение наличия короткого замыкания
• Поиск места короткого замыкания или обрыва провода
• Вывод

Варианты прозвонки проводов

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

Итак:

• Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
• При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
• Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».

Органы управления мультиметром

Обратите внимание! Прикасаясь выводами мультиметра к концам провода не прикасайтесь контактной части. Это может негативно отразится на результатах измерений. Ведь если сопротивление изоляции человека ниже чем у провода, он покажет именно ее.

• Для измерения целостности провода тестером или «Контактом» достаточно просто коснуться концов кабеля. Если загорелась лампочка или диод, то это является сигналом целостности провода. Соответственно если лампочка не горит, значит есть обрыв. Но бывают случаи, когда необходимо определить целостность провода, а под рукой только индикатор отвертка. В этом случае также можно выполнить проверку целостности провода, но наша инструкция не может его рекомендовать, ведь он сопряжен с определённым риском. Поэтому пользоваться им возможно только в крайних случаях и очень осторожно.

Индикатор напряжения «Контакт»

В этом случае определяем фазу в ближайшей розетке. Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет.

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

• Прежде всего давайте определимся как у нас устроена проводка в квартире. Если все выполнено согласно норм ПУЭ п.1.1.30, то у вас должно быть три провода. Один провод синего цвета — это нулевая жила, один провод желто-зеленого цвета — это защитное заземление и один провод любого другого цвета — это фазный провод.
• В старых домах зачастую используется двух проводная система в которой имеется только фазный и нулевой провод. В большинстве случаев они не обозначены и вам придется определять самостоятельно.
• В дальнейшем мы исходим из того, что нам доподлинно известно обрыв какого провода мы ищем. Если вы с этим еще не определились, то обязательно посмотрите видео на страницах нашего сайта по поиску проводов.
• Если мы предполагаем, обрыв фазного провода, то просто проверяем наличие напряжения на интересующем нас участке. Если его нет, то провод оборван.

Обратите внимание! Прежде чем делать вывод о обрыве фазного провода, убедитесь в отсутствии коммутационных аппаратов в схеме. На автомобиле это могут быть предохранители, а в квартире выключатели.

На фото представлена простейшая прозвонка целостности проводов

• С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
• Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
• Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
• Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.

Определение наличия короткого замыкания

Зная, как мультиметром прозванивать провода мы можем определить и место короткого замыкания. Ведь далеко не всегда оно происходит с искрами и возгораниями. Часто электроустановка просто отключается без каких-либо видимых причин. И тогда обязательно необходимо проверить отсутствие короткого замыкания.

• Прежде всего давайте разберемся, а что такое вообще это короткое замыкание. В нашей домашней сети как мы уже говорили есть три или два провода. Один из них фазный, на котором есть напряжение. На нулевом проводе в нормальной ситуации напряжения нет, ведь он связан с землей.

Что такое короткое замыкание?

• Когда фазный и нулевой провод соединяются чрез сопротивление, например, лампочку, то она выполняет полезную работу – светит. Если же фазный провод соединить с нулевым, защитным или просто с землей без такового сопротивления, то происходит короткое замыкание.
• Исходя из всего этого получается, что короткое замыкание, это наличие цепи между фазным проводом и нулевым. Поэтому дабы определить его наличие нам достаточно проверить цепь между фазным проводом и нулевым.
• Для этого в первую очередь снимаем напряжение с электрической сети в котором предстоит поиск. Но скорее всего она у вас и так уже без напряжения.
• Следующим важным шагом является отключение всех выключателей и выкручивание всех сидящих без выключателя ламп. Кроме того, лучше изъять из розеток всю бытовую технику. Ведь они могут исказить результаты измерений.
• Теперь или в распределительной коробке, или в не работающей розетке проверяем цепь между фазным и нулевым, а затем защитным проводом. Наличие таковой говорит о наличие короткого замыкания. Причем наличие цепи между фазным и защитным проводом может быть признаком короткого замыкания не с другим проводом, а с заземленным элементом конструкции дома.

Обратите внимание! Хоть вы и знаете, как мультиметром прозвонить провода, но этот способ работает не всегда. В редких случаях, когда имеется небольшое переходное сопротивление, мультиметр может его не показать. Самым надежным способом является измерение сопротивления изоляции при помощи мегаомметра. Это специализированный прибор, который дает точные значения. Так для вашей домовой электрической сети он должен показывать не меньше 500кОм.

Мегаомметр на 100, 250 и 500В

• Но если у вас нет мегаомметра, а определить наличие короткого замыкания надо своими руками, то можно попробовать один способ. Он связан с определённым риском и поэтому должен выполняться с соблюдением всех правил.
• Для этого на участке схемы, где предположительно имеется короткое замыкание после снятия напряжения отключаем и изолируем нулевой и защитный провод.
• Теперь, желательно в диэлектрических перчатках, включаем автомат питания данной группы. Если он у нас отключился, то это явный признак короткого замыкания фазного провода на землю или конструкцию дома. Если автомат не отключился, то отключаем его самостоятельно.
• Теперь снимаем изоляцию с концов нулевого и защитного провода. Разводим их, полностью исключая контакт между собой и землей. Вновь включаем автомат питания группы. Проверяем наличие напряжения на нулевом или защитном проводе. Если там есть напряжение, то между этим проводом и фазным проводом имеется короткое замыкание.

Поиск места короткого замыкания или обрыва провода

Итак, как прозванивать провода мультиметром мы уже знаем. Осталось научиться определять, обрыв провода или место короткого замыкания в стене. На данный момент существуют специальные приборы для определения места обрывов. Но их цена достаточно высока и, если вы не планируете этим зарабатывать такая покупка не целесообразна.

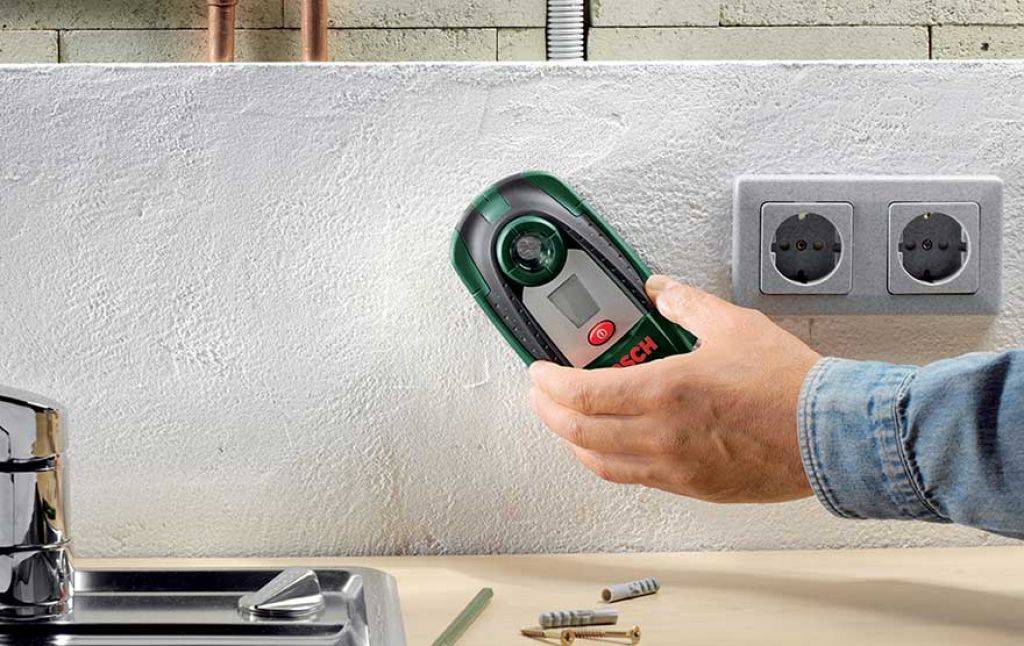

• Как мы уже сказали сейчас существует множество способов и приборов для определения места обрыва провода. Я приведу пример лишь одного, которым пользуюсь уже много лет и который не разу не подводил меня.

Емкостной индикатор напряжения «FLUKE»

• Для него необходим только емкостной указатель напряжения. Я пользуюсь фирмы «FLUKE», но данный вопрос не принципиален. Главное, чтоб он срабатывал правильно, а не от малейшего движения. Такие тоже есть. Стоимость его не столь высока, а в хозяйстве вещь довольно нужная.
• Для определения места обрыва фазного провода вы от распределительной коробки, где напряжение имеется, просто ведете им вдоль стены по предполагаемому месту прокладки провода. Пока на проводе есть напряжение индикатор светится. На месте обрыва он погаснет.
• Для определения места обрыва нулевого провода его просто нужно кратковременно сделать фазным. Для этого в первую очередь снимаем напряжение. Затем отключаем фазный нулевой и защитный провод и подключаем нулевой провод к питающему фазному. После подачи напряжения действуем так же как при поиске обрыва фазного провода. Не забудьте после поиска восстановить схему.
• Если имеет место короткое замыкание с обрывом, то отключаем все провода кроме фазного, а затем подаем напряжение. Дальше действуем так же как при поиске места обрыва фазного провода.

Вывод

Теперь вы знаете как прозвонить тестером провода и отыскать место повреждения. Конечно это не позволяет решить все возможные проблемы, но процентов 90 вы точно сможете устранить. Для решения же более сложных задач зачастую необходима специализированная аппаратура и без вызова электрика не обойтись. Хотя в наших последующих статьях мы постараемся раскрыть и эти вопросы.

Как найти место обрыва провода: простой способ — Домострой

• Алтайский край
• Бурятия
• Забайкальский край
• Иркутская область
• Кемеровская область
• Красноярский край
• Новосибирская область
• Омская область
• Республика Алтай
• Томская область
• Хакасия
• Республика Тыва
• Все города Сибири

Авторизируйтесь,
чтобы продолжить

Некоторые функции доступны только зарегистрированным пользователям

ЛогинПароль

Неправильный логин или пароль

Напомнить пароль

Войти с помощью

Нет учетный записи?

Зарегистрироваться

НАВЕРХ

Домострой

все

Право

Квадраты

ЖКХ

Быт

Кухня

Стройка

Ремонт

Дизайн

Дача

17. 07.18, 15:22

Источник:

Sibnet.ru

62682
3

Фото: © кадр из видео на Youtube-канале «Сами с усамИ»

Специалист показал на примере удлинителя, как быстро найти
место обрыва в проводе, используя индикаторную светодиодную отвёртку и маркер.

«Если провод длинный, грязный, найти визуально место повреждения
бывает совсем непросто. Но с помощью индикаторной отвёртки мы найдем место
обрыва», — отметил автор видеоролика на Youtube-канале «Сами с усамИ».

Сначала мастер индикаторной светодиодной отвёрткой проверил отсутствие
короткого замыкания между проводами. Чтобы выяснить на каком из контактов вилки
оборванный провод, он коснулся рукой первого контакта вилки, а индикаторной
отвёрткой дотронулся до обоих контактов розетки переноски. Ни на одном из
контактов розетки индикатор не зажегся.

Тоже самое он повторил со вторым контактом вилки, и так
нашёл целый провод. Автор ролика пометил маркером контакт повреждённого
провода. После нахождения расположения «фазы» в розетке, он также отметил
маркером верхний контакт.

Затем он подключил переноску, совместив отметки. Так, он
подал «фазу» на повреждённый провод. Индикаторной отвёрткой мастер провёл вдоль
провода. Светодиод светился до тех пор,
пока не попал на повреждённый участок.

Еще по теме

Технология тишины: как изолировать стены, пол и потолок

Ровные стены на 40 лет: что такое машинная штукатурка?

Трубы в квартире: где граница ответственности жильцов и УК?

Откатные или распашные: как выбрать уличные ворота

смотреть все

Домострой

#Ремонт

#Самоделки

Читайте также

Калибруем GPS: как улучшить навигацию на смартфонах Android

Однокомнатная берлога: как спят медведи

«Запорожец»: как устроен первый доступный автомобиль

В объективе 2020 года: самые невероятные фото живой природы

Самое популярное

Военкоры подсчитали потери армии в мятеже Пригожина

Ученые подтвердили популярный миф о связи размеров члена и ноги

Фотограф сделал завораживающий снимок 100 молний

Пригожин «передал всем привет»

Для просмотра комментариев включите JavaScript.

Актуальные темы

Делаем карьеру

Военная операция на Украине

Правила жизни

Русские машины

Новая энергетика

Домострой

От котов и муравьев: семь необычных применений соды

Начинка и отверстие: чем отличаются манты и буузы

Цена света: как выбрать лампочки для дома?

Незаменимая наждачка: чем отличается и где пригодится

Когда диван пора выносить на свалку

Как получить идеальный пол за один день: секреты полусухой стяжки

Подробности

«Тяжкие» трудовые мигранты: почему приезжие убивают?

Лукашенко рассказал, как остановил «Вагнер» в 200 км от Москвы

Из Африки на Украину: история участия «Вагнера» в СВО

Отношения с зеками: зачем становятся «заочницами»?

Мультимедиа

Автомобили-солдаты. ФОТО

Гид по кофе: девять популярных напитков

Виды облаков и их значение. ФОТО

Нейросеть представила марки авто в виде людей. ФОТО

Простой детектор обрыва провода

10 месяцев назад 11 месяцев назад Киран Салим

6 394 просмотра

В этом уроке мы собираемся сделать «Простой детектор обрыва провода».

Когда провод закорочен или поврежден внутри стены или над изолятором, и вам необходимо найти его, детектор электрической цепи должен помочь найти провод. Чтобы определить место обрыва провода, мы разрабатываем систему, используя только транзисторы. Он может легко обнаружить место внутреннего щелчка без контакта и физического воздействия. Используя простой детектор обрыва провода, мы можем определить наличие тока. Когда он обнаруживает обрыв неисправного провода, это означает, что ток отсутствует, после чего зуммер и светодиод гаснут. Теперь пользователь знает место неисправности, поэтому оборванный участок провода можно легко заменить.

Купить на Amazon.

Кол-во 1 Транзистор BC547 3 2 Зуммер 5 В 1 3 Светодиод 1 4 Резистор 100 кОм, 10 кОм, 100 Ом 1,1,1 5 Переключатель 1 6 Соединительные провода – 7 Аккумулятор 9 В  1

BC547 Распиновка

Для получения подробного описания цоколевки, размеров и технических характеристик загрузите техническое описание BC547 9000 7

Цепь детектора обрыва провода

Пояснение к работе

Как мы знаем, обычный провод можно использовать в качестве антенны для улавливания электромагнитной силы (ЭМП) от текущего провода. Возьмите короткий провод в качестве антенны и подключите его к выводу базы транзистора Q1, этот транзистор Q1 смещен через резистор 100 кОм, а вывод эмиттера, подключенный к базе транзистора Q2, смещен через резистор 10 кОм, затем вывод эмиттера. Q2 подключен к базе транзистора Q3, зуммер и светодиод подключены к клемме коллектора Q3 через резистор 100 Ом, вся цепь смещена с 9батарея В. Здесь трехкаскадные транзисторы работают как усилители и усиливают обнаруженный сигнал от протекающего по проводу тока. Этот усиленный сигнал заставляет зуммер издавать звуковой сигнал, а светодиод мигает. Когда провод антенны помещается рядом с проводом, по которому течет ток, он улавливает сигнал ЭДС и после усиления тремя транзисторами, зуммером и светодиодом дает индикацию. Когда провод разорван, в проводе не будет протекать ток и не будет ЭДС, тогда зуммер и светодиод останутся в выключенном положении, поэтому зуммер и светодиод не будут сигнализировать.

Применение

Может использоваться для устранения неполадок и ремонта поврежденной электрической цепи.

Похожие сообщения:

Схема детектора обрыва провода

с использованием микросхемы CD4069

В этой статье мы собираемся изготовить невидимый детектор обрыва провода , который используется для проверки оборванных или отсоединенных проводов внутри стен. Он обнаруживает обрыв провода, определяя наличие переменного напряжения в проводе. Когда рядом с ним будет переменное напряжение, он начнет издавать звуковой сигнал, а светодиод станет высоким, а когда переменного напряжения не будет или если будет обрыв провода, зуммер останется тихим, а светодиод погаснет. Эта схема также может служить Детектор ЭМП и может обнаруживать электрическое поле, создаваемое переменным током (AC).

Устройства, работающие от сети переменного тока, такие как электрические утюги, шлифовальные машины, кондиционеры, прожекторы, питаются от длинных двух- или трехжильных кабелей, подключенных к сети переменного тока. В связи с длительной эксплуатацией этих приборов при протекании большого тока или из-за механических нагрузок эти провода могут откуда-то оборваться.

Очень сложно определить точное местонахождение оборванного провода, так как в настоящее время электрические провода прокладываются внутри стен с использованием труб из ПВХ. И из-за этого люди обычно предпочитают заменить сломанное, а не чинить его. Итак, чтобы найти точное положение оборванного провода, это Детектор обрыва провода очень удобен, он обнаруживает обрыв провода, обнаруживая ЭДС, генерируемую переменным током в проводе. Он перестанет издавать звуковой сигнал, когда обнаружит оборванный провод, и светодиод на цепи также погаснет.



Требуемые компоненты:

• IC CD 4069
• БК 547 транзистор
• Зуммер
• Батарея 9 В
• Светодиоды
• Резисторы 10 МОм, 4,7 кОм, 470 кОм, 220 кОм, 470 и 1,8 кОм
• Переменный резистор 47k
• 1N4148 диод
• Конденсатор 470 пФ, 100 нФ



Принципиальная схема и пояснение:

Основная часть проекта IC 4096 . Это шестнадцатеричный инвертор CMOS IC, который состоит из шести инверторных цепей. Это поможет нам в обнаружении электромагнитного поля. Он подключается линейно, помещая резистор обратной связи между контактами 1 и 2. Сопротивление резистора обратной связи поддерживается высоким, чтобы изменение электромагнитного поля не влияло на IC 409.6.

Когда нет электромагнитного поля, то контакт 4 IC 4096 остается высоким, а если электромагнитное поле присутствует рядом с цепью детектора, то контакт 4 становится низким, а контакт 12 становится высоким, что запускает NPN. транзистор BC547, чтобы зажечь КРАСНЫЙ светодиод.

В то же время на контакте 6 также будет высокий уровень, а на выходе контакта 6 диод будет смещен в обратном направлении, что приведет к работе RC-генератора, созданного резисторами R7 и C2. Частота этого генератора будет около 1 кГц, и выход этого генератора будет управлять зуммером.



Объяснение работы:

Работа этого детектора обрыва провода очень проста, а основной частью этой схемы, как уже упоминалось, является шестигранный инвертор IC CD4069. Эта ИС состоит из 6 инверторов, которые в основном являются воротами «НЕ». Затворы N3 и N4 из этих шести инверторов действуют как генератор импульсов, который колеблется в звуковом диапазоне около 1 кГц.

Резисторы R4 (470 кОм) и R5 (220 кОм) и конденсатор C1 (100 нФ) в этой цепи являются компонентами синхронизации, которые определяют частоту. Затворы N1 и N2 обнаруживают наличие переменного напряжения вокруг провода под напряжением и слабое переменное напряжение, снятое с тестового щупа. Схема генератора включается или выключается выходным контактом затвора N2, который является выходным контактом 10.

Когда рядом с проводом, находящимся под напряжением, отсутствует переменное напряжение, выходной контакт 10 остается низким, и в результате диод D3 проводит в режиме прямого смещения и удерживает часть генератора от колебаний. Точно так же низкий уровень на выводе 6 ограничивает проводимость транзистора. В результате зуммер не подаст звуковой сигнал, а светодиод останется низким.
