Как найти обрыв провода в стене, все что необходимо знать

В том случае если у вас в доме имеется скрытая проводка, то иногда с ней могут возникать некоторые проблемы. Самая главная проблема скрытой электропроводки — это разрыв. В том случае если у вас произошел разрыв проводки, это может сказать на работоспособности вашей электросети. Простыми словами, у вас не будут работать розетки или выключатели, или то и другое, в зависимости от того, где именно произошел разрыв сети. Как правило для устранения такого рода неисправностей необходимо привлекать к работе профессионалов, которые имеют соответствующие навыки и оборудование. Плюс ко всему в таком случае необходимо будет вскрывать ваши стены, что разумеется повлечет за собой последствия в виде повторного ремонта вашего дома. Однако, иногда устранить неисправности электропроводки можно самостоятельно. О том как найти обрыв в сети мы расскажем в этой статье, так что читайте дальше.

Содержание

1. Как найти поврежденный участок сети электропроводки
2. Как найти точное место разрыва сети
3. Как отремонтировать провод в стене если найдено место обрыва
4. Выводы

Как найти поврежденный участок сети электропроводки

Обрыв в сети обычно наблюдается в тех случаях когда у вас отсутствует напряжение в розетках или других элементах электросети. Если просто, то в том случае если вы обнаружили неработающую розетку, как правило это говорит о том, что у вас проблемы с сетью. Проблема с сетью возникает по ряду причин.

Первым делом при обнаружении неработающей розетки, вам необходимо разобрать саму розетку, чтобы убедиться, что проблема не связана с самим механизмом розетки. Дело в том, что часто из за плохого качества механизмов сами розетки могут выходить из строя. Поэтому, отключите электричество и разберите розетку. При возможности проверьте напряжение или установите новую розетку, чтобы убедиться, что дело не в ней. Розетка взята в качестве примера. В том случае если у вас не работает выключатель, то разбирать необходимо его.

Далее, вам необходимо проверить все элементы сети в вашей квартире, чтобы понять, что именно не работает. Это поможет в дальнейшем.

Просто проверьте все розетки и выключатели в вашей квартире или доме и составьте список, что именно не работает.

Для более детальной работы вам понадобится мультиметр — это прибор который сможет показать вам отсутствие или наличие напряжения.

Также проанализируйте после каких ваших действий появились проблемы с электропроводкой. Возможно вы недавно делали ремонт или вешали картину. Вспомните все детали, ведь это поможет определить место вашего разрыва сети. В том случае если если сигнал пропал сам по себе, то возможно из строя вышли сами электрические элементы, розетки, выключатели.

Как найти точное место разрыва сети

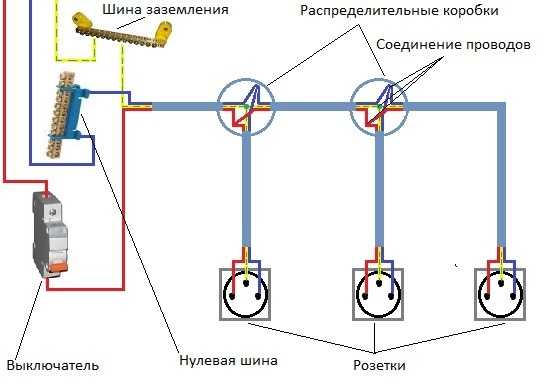

Если проводку в вашей квартире выполняли профессионалы, то все провода будут уложены в стенах строго вертикально или горизонтально. Например провода к выключателям или розеткам спускаются сверху строго по середине по вертикальной траектории. Между двумя розетками могут идти соединяющие их провода уже по горизонтальной траектории.

Для точного обнаружения обрыва, вам в помощь будет прибор который называется трассоискатель. Он позволяет обнаруживать скрытую проводку, а также и место разрыва, если это фазный контакт, а не ноль. В том случае если разрыв не находится, то необходимо поменять ноль с фазой и просканировать его.

Бесконтактный указатель напряжения — это еще один прибор, который позволяет найти место разрыва, если глубина залегания кабеля не слишком большая. Просто просканируйте ваши стены в местах предполагаемого залегания кабеля и найдите место обрыва, отметив его фломастером.

По большому счету проводка не выходит из строя сама по себе, поэтому вам необходимо осмотреть стены и убедиться, что с ними в последнее время не производили никаких строительных работ. Если ваши стены недавно сверлили, то скорее всего проблема кроется именно на участке, где производились работы.

Как отремонтировать провод в стене если найдено место обрыва

В том случае если вы обнаружили место обрыва, вам придется заняться ремонтом. Как именно это сделать?

Существует два пути устранения проблемы. Оба варианта довольно приемлемые, но есть некоторые нюансы.

Если идеально, то вам придется заменить кабель целиком, убрав тот, который с повреждением. Делать это нужно так: по всей длине кабеля нужно проштрабить срену и демонтировать поврежденный кабель, заменив его на новый, рабочий.

В том случае если вы не хотите заменять кабель целиком, либо поврежденный кабель довольно длинный, что требует больших временных затрат, вы можете сделать небольшую штробу в предполагаемом месте разрыва, после чего соединить кабель в месте разрыва и хорошо заизолировать место соединения. Это вполне рабочий вариант, который устранит вашу проблему и проводка вновь станет работать. Решать вам!

Выводы

Таким образом мы выяснили как найти место разрыва электропроводки, а также выяснили как именно произвести ремонтные работы самостоятельно. Хочется напоследок сказать, что если вы не профессиональный электрик, то лучше довериться в этом вопросе профессионалам. Однако, если вы привыкли делать все самостоятельно, то вам нужно в первую очередь позаботиться о мерах безопасности. Любые работы должны производится с отключенным рубильников.

Еще раз, основываясь на нашем опыте хотим сказать, что в большинстве случаев, проблемы будут крыться либо в проводимых ремонтных работах, либо в самих электромеханизмах. Поэтому, прежде чем заниматься штробами и ломать все, что так долго строили, убедитесь в работоспособности ваших розеток и выключателей, а также убедитесь в отсутствии ранее проводимых работ со стенами. Если вы вешали картину, или телевизор на стену, то вполне вероятно, что эти действия и привели к разрыву сети. Если вы собрались сверлись стену, то желательно для начала убедиться, что в желаемом для сверления месте отсутствует электропроводка, иначе это может привести к плачевным итогам.

Удачи вам в ремонтных делах! И помните, что иногда лучше много раз отмерить и лишь один раз отрезать, иначе после будете пожимать плоды своих усилий, которые привели к плачевным последствиям. Согласитесь, не каждый захочет штробить стены, когда на них наклеены дорогие итальянские обои.

Как найти и устранить обрыв провода в стене: обзор способов

Содержание

Обнаружение точного места

Выявив приблизительное место, где находится оборванный провод, приступают к тщательному поиску. Обнаружить точное место поломки можно разными способами.

Вскрытие стен во время ремонта

Вскрытие старой электропроводки — лучший способ ее проверки

Самый простой и при этом эффективный способ проверки состояния проводки и устранения надрывов — полная очистка стен от отделочных материалов. Лишь в этом случае можно подробно ознакомиться с состоянием штроб, которые были проделаны специально для проведения скрытой проводки. От остальных поверхностей они отличаются по цвету, также на них дополнительно наносится несколько слоев шпаклевки.

Этот способ целесообразен лишь во время проведения капитального ремонта, сопровождающегося полным демонтажем всех декоративных покрытий.

Логические способы поиска

Коммутационные линии проводки обычно располагаются выше розеток

Если у владельца жилплощади отсутствует схема электросети, воссоздать ее можно, прибегая к логическим методам. Следует ознакомиться с основными принципами прокладывания электрических коммуникаций:

• Чаще всего проводку ведут с интервалом в 10-15 см от потолка или пола (чаще встречается первый вариант).
• Установка электрокоммуникаций проводится строго по вертикальным и горизонтальным штробам. Погрешности возможны, но небольшие.
• Коммуникационные линии, которые размещены над выключателями и розетками, всегда проложены строго вверх. В данных областях запрещается забивание гвоздей, работа со сверлом и перфоратором.

Находим неполадку за несколько минут

Поскольку предстоящая задача достаточно трудоёмкая и специфическая, на помощь приходят современные технические средства, позволяющие найти неполадку за несколько минут. Ассортимент приборов для проведения данной операции весьма многообразен. На рынке представлены и обычные тестеры и профессиональные трассоискатели с большим функционалом.

Для домашнего пользования рекомендуется применять недорогие аппараты, такие как детектор марки Mastech. Он позволит найти точку неисправности максимально быстро. Если вам требуется агрегат с расширенными функциями, то приобретайте прибор ЛИС-М. Он способен в короткие сроки осуществить поиск неполадки в скрытой проводке.

Кабель имеет свойство разрушаться при небрежном проведении строительных работ, например, сверлении. Из-за этого розетки могут не работать даже при наличии напряжения в сети. В результате обрыва проводки, находящейся в стене, может возникнуть возгорание. Если вы не имеете соответствующего опыта, чтобы найти зону, в которой провод оборвался, обращайтесь к специалистам. Помните, что самостоятельный поиск разрывов элекропровода может привести к поражению током!

Поиск поврежденного участка

Признаками наличия обрыва проводов является отсутствие напряжения в розетке (розетках) или не работающее освещение. Либо частичное исчезновение электричества в квартире.

Для начала нужно точно определить все элементы электропроводки, которые остались без напряжения. Для поиска потребуется:

• Подключая нагрузку ко всем розеткам без исключения или измеряя напряжение мультиметром, найти, какие из них не работают;
• Определить работоспособность освещения во всех комнатах, коридоре, кухне.

Чтобы определить поврежденный участок скрытой электропроводки, нужно найти, где произошел обрыв: между коробкой и розеткой, между двумя соседними коробками. Для этого на соединениях в коробках и розетках мультиметром измеряется напряжение. Проверить мультиметром проводники на целостность будет сложно из-за значительных расстояний между концами проводников.

Немного сложнее ситуация с освещением: обрыв может произойти как между коробкой и выключателем, так и между коробкой и осветительным прибором. Для точного поиска места повреждения понадобится однополюсный указатель напряжения (индикатор) – прибор, показывающий наличие «фазы».

Сначала вскрывается выключатель, проверяется наличие «фазы» на одном из его контактов при выключенном положении. Если прибор ее не покажет, то обрыв находится между коробкой и выключателем. Если «фаза» там есть, то определяется ее наличие на светильнике при включенном выключателе. Если прибор не покажет «фазу» ни на одном из проводов, повреждение нужно искать между коробкой и светильником.

Возникают ситуации, когда освещение не работает, «фазы» на выключателе нет, но она есть на светильнике. Это свидетельствует о том, что «фаза» с «нулем» поменяны местами. Прохождение фазного проводника в этом случае придется отслеживать от коробки к выключателю через светильник. Если до контакта выключателя она доходит, то повреждение – между ним и коробкой. Потом придется устранить эту проблему: найти место, где поменяны местами провода, затем – правильно соединить их. Иначе менять лампочки даже при отключенном выключателе опасно.

Дефекты в шнурах питания

Проблемные места

Чаще всего поломка металлической жилы возникает:

• около корпуса;
• у места крепления вилки или штекера;
• в месте соединения нескольких проводов.

Крепление у корпуса

Электрический провод любого переносного бытового прибора (фена, утюга, дрели и других ручных электроинструментов) выходит из корпуса, в котором он жестко зафиксирован, как показано ниже на фото.

При работе прибора шнур постоянно изгибается. Около места крепления наиболее часто создаются крутящие усилия, воздействующие на металл жилы. Для уменьшения радиуса изгиба со снижением разрушающей нагрузкой используется защитная трубка из резины или пластичных материалов.

Она выполняет свою роль, продлевая ресурс провода, но ограничена по длине. Место возле окончания трубки, как показывает практика, чаще всего создает обрыв провода.

Около этого места довольно часто создается изгиб, который со временем может обеспечить обрыв провода.

Другие проблемные участки

Большое количество людей пользуется наушниками. Их проводники выполнены многопроволочным плетением из очень тонких жил: они часто подвергается скручиваниям и деформациям.

При таких изгибах создается обрыв. Чаще всего он происходит около:

• наушников;
• штекера;
• соединителя.

Участки провода, подвергающиеся частым изгибам, наиболее склонны к повреждениям. Они требуют бережного обращения при эксплуатации и пристального внимания во время ремонта.

Методика поиска обрыва провода в шнурах питания

Благодаря относительно короткой магистрали удобно использовать три метода:

1. Визуального наблюдения;
2. Прощупывания руками;
3. Электрических проверок.

Визуальный осмотр

Если внимательно присмотреться к проблемным местам, то можно обнаружить на них следы обрыва по повреждениям изоляции, изменению цвета или снижению общей толщины.

Это явные признаки того, что здесь произошел обрыв провода или он скоро наступит.

Проверка пальцами

Прощупывание

Тонкие проводники от наушников, зарядок и подобных устройств можно аккуратно проверить руками на ощупь.

Их изоляцию следует с усилием понажимать пальцами, немного погнуть в проблемных местах, подвергнуть растяжению или сжатию.

Проверка под нагрузкой

Шнур низковольтных устройств допускается подключить с обеих сторон к блоку питания и работающему прибору, несколько раз изогнуть его в проблемных местах, чтобы наблюдать по поведению устройства о восстановлении или пропадании электрических контактов.

Отдельные провода 220 вольт

Рекомендую выполнять их проверку только при отключенном питании. Работать с проводом под напряжением могут только обученные электрики, обязанные пользоваться электрозащитными средствами, строго соблюдать организационные мероприятия.

Если в проблемном месте потянуть проводник в разные стороны двумя руками, то нагрузка разделенным металлом не будет восприниматься, а ляжет на изоляцию, которая станет растягиваться. Повреждение обрыва металла жилы будет видно при изгибе.

Электрические проверки

Пользование индикаторами и измерительными приборами обеспечивает быстрый и достоверный поиск места, где произошел обрыв провода. Ими можно поочередно прозвонить каждый участок цепи, сразу выявить его неисправность.

Принцип определения электрического сопротивления основан на свойстве тока протекать только по замкнутому контуру.

Электрическое сопротивление металла целой жилы имеет очень маленькую величину. Многие современных приборы при прозвонке дополнительно указывают на него звуковыми эффектами.

Если в проверяемой схеме возникает разрыв жилы, то тока не будет: измерительный прибор покажет сопротивление воздушной среды, которое близко к бесконечности.

Технологию поиска и ремонта провода в наушниках Fhillips показывает владелец видеоролика Антон Баитов.

Признаки и типы неисправностей – 3 класса поломок

В большинстве случаев неисправности с проводами возникают в результате неправильного монтажа, повреждения изоляции, нарушения целостности элементов цепи или слишком высокой нагрузки на нее, а также обрыва проводов.

Неправильный монтаж может в дальнейшем привести к неисправностям в проводке

Определить поломку удается по следующим признакам:

• отсутствие нуля или фазы;
• одновременное отсутствие и фазы, и нуля;
• появление искр;
• короткие замыкания;
• регулярные срабатывания защитных автоматических устройств.

Зачастую поломки образуются в местах, где провода подсоединяются к розеткам, распределительным коробкам, а также на участках подключения проводов к контактам автоматических приборов электрощита и выключателей освещения. Такие поломки относятся к первому классу неисправностей. Вместе они составляют больше половины всех случаев проблем с электрической сетью. В таких случаях найти неисправную проводку в стене достаточно просто, так как неисправный участок, скорее всего, расположен вблизи розеток или выключателей.

Второй класс поломок включает в себя проблемы со скрытой проводкой. Они становятся результатами монтажных работ во время ремонта, когда мастера вынуждены нарушать целостность бетонных конструкций. К примеру, зачастую провода повреждаются при вкручивании в них шурупа или сверления дрелью. Все эти случаи часто приводят к короткому замыканию в стене. Такие проблемы с электрической сетью могут проявиться гораздо позже, уже после окончания ремонтных работ. К примеру, нарушение целостности изоляции проводов дает о себе знать через несколько месяцев после контакта с прибором или шурупом.

К третьему классу неисправностей относятся обрывы проводки, возникающие в стене без прямого вмешательства сторонних приборов или предметов. Такие явления считаются крайне редкими и служат результатом износа алюминиевых проводов или слишком больших нагрузок на сеть. В подобных случаях найти обрыв электрического провода в стене без применения специальных приборов достаточно проблематично.

Короткие замыкания — один из признаков неисправности

Самое «безобидное» последствие обрыва электропроводов – отсутствие тока на определенном участке цепи. Гораздо опаснее искрение и короткое замыкание. Нередко это приводит к воспламенению предметов интерьера и потери недвижимости жильцами.

Как устранить обрыв фазного и нулевого проводов

После нахождения точки обрыва электропровода и определения типа повреждения (фаза или ноль), следует перейти к ремонту обрыва.

В соответствии с правилами устройства электроустановок соединять жилы скруткой при прокладывании электропровода строго запрещается. При соединении проводников проводки в стене это правило беспрекословно должно выполняться!

Перебитый провод лучше всего заменить весь от распределительной коробки до места его крепления, если это целесообразно в каждом отдельном случае.

Если поврежденные проводники короткие, то соединить их можно клеммными колодками. Но тогда для этой колодки необходимо установить распределительную коробку.

Чтобы отремонтировать неисправность фазового провода, необходимо произвести следующие манипуляции:

Для начала нужно обесточить фазный провод.
Очистить поверхность, снять с участка стены штукатурку либо другие отделочные материалы, освободив зону для работы в радиусе не менее 15 см от точки поломки.
Отсоединить от сети поврежденную жилу, не повредив изоляцию на других кабелях.
Если провод медный, то соединение необходимо произвести при помощи пайки, которая обеспечит такую контактность провода, которую имеет неповрежденный провод. Для этого нужно взять дополнительную часть такого же материала, из которого выполняется перемычка.
Предварительно на жилу поврежденного кабеля необходимо надеть поливинилхлоридную или термоусадочную трубку

Концы перемычки соединяют с концами поврежденного провода, далее соединения спаиваются.
Отремонтированное место следует накрепко зафиксировать изоляционной лентой, после чего на нее осторожно насовывается трубка, одетая на провод. Это сохранит герметичность крепежа.
Место спаивания позволительно закрыть штукатуркой, устанавливать дополнительную распределительную коробку не требуется.Для нагревания паяльника при отсутствии напряжения, можно подключить его через удлинитель от соседей или от распределительного щитка в подъезде.. Провода из алюминия довольно сложно поддаются пайке, поэтому для этого процесса следует взять специальный флюс для пайки алюминия и соответствующий припой

Провода из алюминия довольно сложно поддаются пайке, поэтому для этого процесса следует взять специальный флюс для пайки алюминия и соответствующий припой.

Иногда для соединения обрыва алюминиевого провода целесообразнее использование механического способа.

С концов провода сначала снимается изоляция на 15 мм для дальнейшего образования из оголенных проводов колечек. Из алюминиевого провода подготавливается вставка с таким сечением, как у электропроводки или немного большим. При помощи шайбы гровер собирается соединение: на винт надевается гровер, далее обычная шайба, следом кольца проводов, снова простая шайба и завершает гайка. Соединение покрывается изолентой и закрывается трубкой с изоляционного материала.

Такое соединение гарантирует отменную работу проводки при условии не превышения допустимой нагрузки.

Также надежным способом соединения будет клемма WAGO, после установки которой ее требуется обмотать изолентой и покрыть герметиком.

Кабели также можно соединить при помощи ответвительной коробки. Для этого с поврежденного провода необходимо убрать изоляцию, далее его концы разветвить в разные стороны. После этого в стене необходимо пробить отверстие по размерам распределительной коробки, используя перфоратор со специальной широкой коронкой.

Коробка вставляется в проем, после чего надежно фиксируется алебастром. В нее аккуратно вкладываются провода, при этом поврежденные жилы необходимо соединить по цвету и обмотать изолентой. После всех манипуляций коробку с отремонтированными проводами следует закрыть крышкой.

Если провода помещены в специальные трубки, то оборванные жилы следует извлечь наружу, а на их место протяжным приспособлением поместить новые кабели.

При неисправности нулевого провода сначала его отсоединяют от шины, прикрепив фазную жилу. Вся последующая ремонтная операция совпадает с описанным выше процессом.

Порядок устранения обрыва скрытого кабеля

После нахождения одним из вышеперечисленных способов точного места разрыва провод следует соединить. Чтобы сделать это, надо сначала отключить фазу, после чего вскрыть молотком штробу прокладки кабеля приблизительно на 10 см в левую и правую сторону от места повреждения. Затем оборванную жилу нужно аккуратно отделить от проводника, не нарушив при этом изоляционный слой на других кабелях.

Дальнейший порядок действий таков:

• Развести в стороны концы оборванного кабеля.

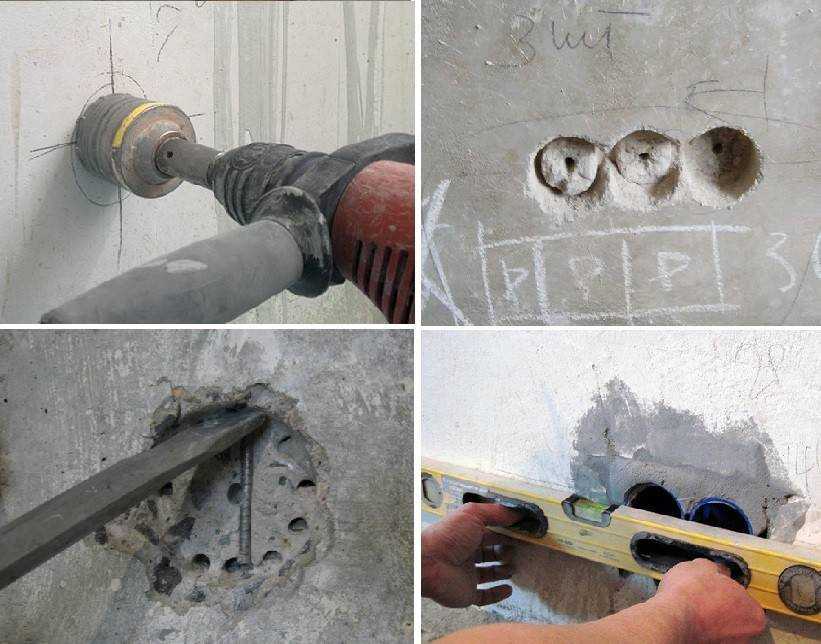

• С помощью перфоратора и специальной коронки просверлить в стене углубление. Оно должно иметь размеры, достаточные для того, чтобы туда поместилась коробка ответвления.
• Вставить коробку в отверстие и зафиксировать ее там алебастром, а затем поместить в нее кабели.
• Соединить и заизолировать поврежденные провода.
• Устранив повреждение, закрыть коробку крышкой.
• Заштукатурить ранее вскрытый участок штробы.

Если поврежденный кабель располагается внутри специальной трубки, то его нужно аккуратно вытащить наружу, а на его место при помощи протяжного устройства затянуть новый проводник.

На видео показан процесс восстановления провода:

Вышеописанный процесс производится при ремонте перебитой фазы. Восстановление нулевого провода производится почти в том же порядке, за исключением начального этапа. При ремонте нуля в первую очередь поврежденный кабель нужно отделить от шины. Затем ноль крепится к фазе. Дальнейшая работа производится в аналогичной последовательности.

Ищем в стене

Самый быстрый способ обнаружения места разрыва фазного проводника – поиск с помощью трассоискателя. Прибор состоит из приемника и генератора. Генератор подключают к поврежденному проводу: минусовая клемма прибора крепится к целой жиле и заземляется на подъездном щите, плюсовую клемму подсоединяют к поврежденной жиле.

После этого генератор включается и в целую жилу, от него подаются импульсы. Приемник трассоискателя нужно перемещать вдоль маршрута проводки.

Приемник реагирует на импульсы от генератора и издает звуковой сигнал. Над местом разрыва подача звукового сигнала прекращается.

Для уточнения локализации разрыва генератор подключают к другому концу поврежденного участка и повторяют процедуру поиска. В конечном итоге звуковой сигнал пропадает в ранее обнаруженной точке.

Встречный поиск места аварии– условие необходимое, так как точность определения разрывов обычно составляет примерно 10-15 см. Чем точнее будет обнаружено расположение повреждения, тем меньший объем работ придется выполнять.

Иногда проблемы возникают с нулевым проводом.

В таких случаях во время проверки контактов на индикаторной отвертке наблюдается слабое свечение при соприкосновении с нулевым контактом. Люди, не имеющие опыта устранения неисправностей электросети, трактуют это как «две фазы». При проверке мультимером на контакте может фиксироваться любое напряжение в пределах от 0 до 220 В.

Следует помнить, что при обрыве нуля неисправная розетка может ударить током, поскольку в ней есть фаза. Поиск обрыва нуля производится точно так же, как и поиск повреждения фазного проводника.

Если трассоискателя под руками нет, найти место обрыва можно с помощью радиоприемника. Приемник настраивают на любой канал средневолнового диапазона, в аварийную розетку включают электроприбор небольшой мощности, например, электробритву. Включенный приемник медленно перемещают вдоль следования трассы.

На целостность провода указывают шумы, треск или другие помехи. Над повреждением характер помех меняется либо они исчезают вовсе. Какими ещё приборами можно определить обрыв скрытой проводки, узнайте из этой статьи.

В месте нарушения целостности кабеля штробу вскрывают перфоратором или с помощью молотка.

Какие бывают неисправности и чем это грозит

При перечислении причин мы немного затрагивали виды повреждений электрики, но только в общем. Сейчас мы более подробно рассмотрим возможные неисправности электропроводки в квартире и доме, предоставив их в виде списка:

1. Повреждение изоляции, чаще всего механическое. В результате возникает утечка тока и если не установлено в щитке, поражения током не избежать. Устранить поломку можно с помощью восстановления целостности изоляции либо заменив поврежденный участок.
2. Повреждение токоведущей жилы. Также из-за механического воздействия в результате неаккуратного монтажа, ремонтных работ или повреждения грызунами, что часто происходит в деревянном доме. Алюминиевые жилы не выдерживают частых перегибаний, поэтому будьте осторожнее при ремонте такой проводки. А вообще, согласно ПУЭ ( п. 7.1.34), проводка должна выполняться медным кабелем (подробнее см. указанный выше пункт).
3. Оплавление изоляции электропроводки в результате перегрева, который в свою очередь возникает из-за неправильно подобранного сечения жил или плохого контакта в скрутках. Эта неисправность может привести к короткому замыканию и пожару в квартире. Устранить неисправность можно только полной заменой кабеля на более мощный (если причина в маленьком сечении). Ненадежные скрутки лучше заменить на соединение .
4. Выход из строя бытовой техники. Если электроприборы бьются током или от них слышен запах гари, нужно срочно отключать их от сети и приступать к поиску неисправности. В противном случае может произойти удар током или возгорание электропроводки в квартире. О том, своими руками мы рассказываем в соответствующем разделе сайта.
5. Плохой контакт в скрутках, а также в местах подключения проводов к автоматам, светильникам, розеткам и т.д. Из-за плохого контакта возникает нагрев жил, оплавление изоляции и как следствие – возгорание электропроводки. Устранить неисправность можно периодической проверкой всех соединений и подтягиванием зажимов. При ремонте устраните все скрутки, соединив кабеля колпачками СИЗ, зажимами ВАГО, гильзами или винтовыми клеммниками. Скрутки в проводке использовать нельзя согласно ПУЭ п. 2.1.21.
6. Выход из строя розеток и выключателей. У каждого электротехнического изделия есть свой срок службы, который, как правило, не превышает 10 лет (чаще 6). Если розетка старая, то ее контакты, скорее всего, уже ослабились и при подключении вилки может возникнуть перегрев, из-за которого происходит пожар в квартире. Со старым выключателем все не так страшно, потому что из-за изнашивания механизма просто выключатель перестает работать (свет не включается). О том, мы рассказали в соответствующей статье. Про ремонт розеток можно также найти немало информации.
7. Отгорание нулевого провода в щитке. Очень опасная неисправность электропроводки, из-за которой выходит из строя электроника в доме, а также возникает опасность поражения человека током. Устранить поломку можно только восстановлением контакта, а вот предотвратить опасность можно, установив в доме либо квартире. При этом вы можете наблюдать . А если ноль отгорит в ВРУ дома или в подъездном электрощите – то возможен и чрезмерно высокое или низкое напряжение в сети.

Поиск КЗ в электрике

Это все самые частые неисправности электропроводки. Последнее, о чем хотелось бы рассказать – как предотвратить возникновение проблем с электрикой.

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
3. Выкрутить из патрона лампу.
4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
4. Проверяем все группы проводов на наличие в них короткого замыкания. Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

Как найти обрыв в электропроводке?

Отказ от ответственности: хватаюсь за соломинку здесь, полностью осознавая, что легкое решение маловероятно, и мне, возможно, придется восстанавливать провода, которые повлекут за собой открытие стен.

Недавно въехали в дом постройки середины 70-х, сделали небольшой ремонт на верхнем этаже: заменили ковролин на паркет, заменили двери и отделку. Я нанял подрядчика для покраски, так как это было бы слишком много для меня (двери, отделка, двери шкафа, стены, потолки. ..) в 4 спальнях и лестнице. Когда бригада закончила через неделю, в одном углу дома (включая главную спальню, примыкающую ванную и гардеробную) не было электричества. Сила была, когда они только начинали и в течение нескольких дней работали.

Переключение автоматических выключателей не помогло.

Теперь подробности. Были некоторые потолочные светильники, которые были удалены подрядчиками. Там вроде ничего не так, только три провода: черный, белый и земля. Раньше в стену встраивалась раскладная гладильная доска, в которую была встроена электрическая розетка для подключения утюга. Это было удалено мной, оставив отверстие примерно 1 на 4 фута в стене с выступающими шпильками. Я протянул провод обратно через отверстие, просверленное в шпильке, обрезал оголенные концы и аккуратно уложил его за шпилькой. Часть технического задания для подрядчика заключалась в том, чтобы оштукатурить отверстие, отшлифовать и покрасить. Когда они начали на прошлой неделе, электричество еще было. Выключатели были в рабочем состоянии, и свет загорался. Я помню, как мне приходилось подниматься наверх, чтобы выключить свет каждую ночь после того, как они заканчивали работу. Они просто оставят свет включенным. Последний раз, когда я помню, что мне приходилось это делать, была пятница. Тогда все становится немного нечетким. В понедельник или вторник они сняли потолочный светильник в главной спальне и примерно в то же время заделали отверстие в стене. Вход в ванную был закрыт, потому что она находилась в огороженной зоне рядом с главной спальней, поэтому я не мог проверить там, а светильник в MB исчез, так что там явно не было света. Они также починили поврежденный водой угол в потолке гардеробной примерно в то же время, еще одно место, где могли быть повреждены провода.

Вчера вечером, после обхода и оплаты оставшейся суммы, я заметил, что в том углу дома нет электричества. Я связался с подрядчиком, который отнесся с пониманием, но сказал, что никто из его парней не помнит, чтобы он делал что-либо, что могло вызвать это.

Я взвешиваю варианты. Я проверил электрические розетки и выключатели и убедился, что там нет напряжения. Рабочая гипотеза состоит в том, что кабель где-то отсоединен или оборван. Хитрость заключается в том, чтобы найти это место. У меня есть первоначальный план дома, который должен включать принципиальную схему. Но я уверен, что это не отражает более поздние изменения, внесенные в результате лоскутной работы по реконструкции на протяжении многих лет.

Заманчиво открыть участок с гипсокартоном, чтобы проверить, есть ли проблема. Но если я ошибаюсь в своих подозрениях, я получаю дыру в стене и устраняю одно потенциальное пятно, а десятки погонных футов провода все еще скрыты. Интуитивно решение должно состоять в том, чтобы проследить кабель, найти последнюю точку с напряжением перед проблемной областью и посмотреть там. По крайней мере, некоторые из кабелей проходят в потолке, к которым можно получить доступ через чердак, если я выкопаю слои изоляции, чтобы обнажить их (не то, что я с нетерпением жду). Другая идея состоит в том, чтобы использовать встроенный в стену проводник, чтобы избежать выкапывания изоляции из стекловолокна на чердаке. Что еще я мог бы попробовать, прежде чем взломать эту стену?

Обновление 1

Позже в тот же день, после работы. Дважды проверил два светильника в других спальнях, которые я установил ранее, и обнаружил, что все в порядке. Начал тестировать розетки и выключатели тестером (у меня есть модный Hioki, все измеряет), напряжение не подтвердилось (здесь ничего нового). Потом начал пробовать шорты. Во второй розетке, которую я измерял, было короткое замыкание! Розетка была прямо под местом, которое раньше было заклеено гипсокартоном. Я его открутил и вытащил, все равно коротковат. Снял штекер, проверил — замыкания нет. Проверил кабели — все равно коротит. Произошло соединение 3-х кабелей. Тот, который использовался для питания утюга (который я оставил в стене, он был помечен куском малярной ленты с надписью «ЖЕЛЕЗ»). И еще два кабеля, толстый круглый черный 4-жильный и 3-жильный плоский белый кабель 14 или 12 калибра. Белые и черные были соединены, по три человека. Был короткий. Я отключил все и обнаружил, что плоский белый кабель (но не тот, который был помечен как «ЖЕЛЕЗ») все еще имел короткое замыкание между белым и черным. Я пометил концы кусочками изоленты.

Тогда я решил открыть стену. Я подумал, он должен быть там. Не знаю, что я ожидал там увидеть, может винт, продетый через кабель. Возможно повреждена изоляция… Когда я вскрыл стену, все выглядело нормально. Я выдернул и избавился от куска кабеля с надписью «ЖЕЛЕЗО» (к тому времени он ни к чему не был подключен). Я повторно проверил провода, которые имели короткое замыкание, и обнаружил, что короткого замыкания больше нет! Имейте в виду, я проверял и перепроверял много раз. Я пришел к выводу, что это было прерывистое короткое замыкание, вызванное перемещением кабеля. Я спустился вниз и включил автоматический выключатель. Еще одна странность — автоматический выключатель никогда не срабатывал. Я ожидал измерить 120 В в одном из двух оставшихся кабелей, плоском белом или круглом черном. Ничего такого. Я подумал, может быть, кабель поврежден таким образом, что имеет короткое замыкание, а также внутреннее отключение. Я отрезал примерно 2 фута от выхода (эта часть, казалось, имела некоторые потертости на изоляции) и вскрыл ее ножом для гипсокартона. Без ущерба. Черный, белый, обернутый бумагой медный грунт… Все выглядит целым, ни намека на повреждение.

Вот что не сходится:

• Короткое замыкание должно было вызвать срабатывание выключателя. Этого не произошло.
• Теперь короткого замыкания нет. Переворачивание прерывателя ничего не дает. Все еще нет силы.

Несколько маловероятных, но безумных гипотез:

• Возможно ли, что часть цепи не подключена через выключатель?
• Возможно ли, что ток по короткому расплавленному медному проводу 12-го калибра превратил его в предохранитель, так что теперь происходит истинное отключение?
• Возможно ли, что есть другой неизвестный мне автоматический выключатель или блок предохранителей?

Не пора ли взять этот проводник и подняться на чердак?

Обновление 2

Два дня спустя. Я мог бы быть на что-то! Нашел розетку GFCI, спрятанную за шкафом под раковиной, в непосредственной близости от места, где я вскрыл стену. Я понятия не имел, что есть один. Я измеряю 125 В на клеммах, но нажатие кнопок R или T ничего не дает (я привык к розеткам GFCI, которые издают «щелчок» и отключают питание, но это может быть старая / неисправная). Он частично закрыт фанерой, которую я собираюсь вырезать, чтобы получить к ней лучший доступ. Наличие выхода GFCI может объяснить, почему выключатель не сработал.

Обновление 3, вскрытие

Основной причиной была неисправная розетка GFCI, которая была обнаружена гораздо позже, чем я бы предпочел. Судя по всему, маляры замкнули цепь, снимая потолочные светильники с провода под напряжением, что привело к срабатыванию розетки GFCI, которая, в свою очередь, вышла из строя. Кроме того, розетка GFCI была неправильно подключена: вся спальня и гардеробная были подключены к цепи «нагрузки». Поскольку нет причин устанавливать защиту GFCI на розетках и светильниках без возможного доступа к воде, я подключил их прямо к «линейной» цепи (достаточно автоматического выключателя для защиты от коротких замыканий).

В итоге я получил открытую стену, для закрытия которой потребуется некоторая работа, но я счастлив, что в итоге открыл ее по двум причинам:

• Это позволило мне удалить провод под напряжением, который я оставил в стене из-за небрежности и неопытность.
• Маляры очень плохо покрасили стену. Просто заклеили швы каким-то скотчем и зашпаклевали. Это дало очень неровный и бросающийся в глаза конец. Не говоря уже о том, что ему не хватало жесткости. Извините, я иду по касательной, но когда я делаю стены самостоятельно, я замазываю щели глиной, заклеиваю лентой, жду, пока высохнет, снова шпаклевлю, шлифую, крашу. Тогда это твердо. Использование клейкой ленты внутри стены кажется совершенно неправильным, если только это не новый трюк художника, который я упустил.

Я удлинил провод, который перерезал при поиске и устранении неполадок (по подозрению в коротком замыкании), с помощью устройства, которое они продают в Home Depot, которое рекламируется как комплект для снятия электрической коробки. Изображение прилагается. Я чувствую себя комфортно, оставив это в стене (предполагаю, что иначе они бы его не продавали).

Ловля электрического провода сквозь стены

Проложите электрический кабель через стены и потолки, не разрывая их на части ловильной проволокой

1
/
15

Семейный мастер на все руки

Проверка всей полости стены с помощью искателя шипов

Приличный искатель шипов необходим для каждой работы по ловле с проволоки, но не бросайте его обратно в сумку после того, как вы нашли шпильки. Используйте свой искатель гвоздей, чтобы проверить всю полость стены на наличие препятствий, таких как блокировка и заброшенные коллекторы. Вы же не хотите узнать на собственном горьком опыте, что вы должны были выловить свою проволоку на одну полость шпильки влево или вправо.

2
/
15

Семейный мастер на все руки

Необходимые инструменты

Гибкие биты и светящиеся стержни — это инструменты, которые профессионалы используют для ловли проволоки. Гибкие биты отлично подходят для сверления отверстий в труднодоступных местах (см. «Инвестируйте в бампер» ниже). Двумя наиболее распространенными длинами являются 5 футов и 6 футов, но также доступны удлинители. 3/4 дюйма. х 54 дюйма. flex бит стоит около 50 долларов в домашних центрах. Купите биту с отверстием на конце, чтобы вы могли использовать саму биту для протягивания проводов.
После того, как отверстие просверлено, вы можете просунуть светящийся стержень через отверстие, чтобы начать рыболовную проволоку, прикрепить проволоку к ушке на конце и протянуть ее обратно. Светящиеся стержни также можно использовать для зацепления проводов, чтобы вытащить их в качестве инструмента для проволочной змеи. Как следует из их названия, светящиеся стержни светятся в темноте. Это облегчает их обнаружение, когда вы работаете с рыболовной проволокой в ​​темных местах (что происходит в большинстве случаев).
Светящиеся стержни бывают разной длины и толщины, и вы можете комбинировать столько секций, сколько требуется для работы. Более тонкие удилища больше изгибаются и работают лучше, когда вам нужно делать крутые повороты при ловле проволокой. Более толстый стержень может охватывать большие расстояния и лучше подходит для зацепления проводов, находящихся на расстоянии более нескольких футов. А 9-фт. Комплект светящихся стержней стоит около 40 долларов в домашних центрах. Ожидайте заплатить около 60 долларов за 24-футовый. Комплект.
Не забудьте электрический тестер.

3
/
15

Больше советов по ловле проволоки и кабеля через готовую стену смотрите в этом видео:

4
/
15

Семейный мастер на все руки

Протолкните больше, чем вам нужно

Когда вы ловите проволоку, чтобы тянуть ее к себе, убедитесь, что ее более чем достаточно, чтобы за нее можно было зацепиться. Иногда ухватиться за провод — настоящая проблема, и как только вы его зацепите, вы не захотите его потерять. Всегда следите за тем, чтобы у вас было как минимум 5 или 6 футов дополнительной проволоки, чтобы поддерживать натяжение крючка все время, пока вы его тянете.

5
/
15

Семейный мастер на все руки

Крепление к гибкой насадке

Иногда вам вообще не нужно использовать светящиеся стержни при ловле проволоки. Большинство гибких насадок имеют отверстия на концах, идеально подходящие для рыболовной проволоки. Если у вас есть доступ к тому месту, где выходит гибкая насадка, прикрепите проволоку непосредственно к насадке и протяните ее через этот путь. Скрутите проволоку и закрепите ее скотчем, чтобы убедиться, что она не оторвется, когда вы будете протягивать ее обратно. Снимите сверло с дрели, прежде чем тянуть, чтобы случайно не раскрутить сверло и не скрутить проволоку.

6
/
15

Семейный мастер на все руки

Проволока для ловли через отверстия для встроенных светильников

7
/
15

Семейный мастер на все руки

Защита гипсокартона с помощью грязезащитного кольца

Грязезащитные кольца, также называемые кронштейнами для гипсокартона или низковольтными «старыми» кронштейнами, отлично подходят для защиты гипсокартона при сверлении гибким сверлом или проворачивании на светящемся стержне. Они просты в установке (достаточно затянуть два винта) и недороги. Как только провода подключены, вы можете прикрутить настенную пластину к грязевому кольцу.
Грязезащитные кольца одобрены только для низковольтных проводов, таких как коммуникационные и коаксиальные кабели. Если вам нужно установить обычную монтажную коробку для электрической розетки или настенного выключателя, временно установите грязевое кольцо, чтобы защитить гипсокартон, пока вы ловите провод, а затем снимите его.
Ознакомьтесь с еще девятью советами по электромонтажу своими руками.

8
/
15

Семейный мастер на все руки

Установка кабелепровода внутри шкафов

9
/
15

Семейный мастер на все руки

Купите бампер

Провода не должны прокладываться ближе, чем на расстоянии 1-1/4 дюйма от проницаемой поверхности (снаружи гипсокартона). Это означает, что вы не должны сверлить отверстия рядом с гипсокартоном. Но не всегда легко контролировать, куда идет гибкий бит. Направляющая гибкого сверла Bumper Ball, установленная на конце гибкого сверла, поможет сохранить надлежащее расстояние между сверлом и внешней частью полости в стене. Вы можете купить комплект из двух штук у поставщиков электроэнергии или на сайте licensedelectrician.com.

10
/
15

Семейный мастер на все руки

Крепко держитесь

При подсоединении кабеля к проушине на стержне накаливания снимите пластиковую оболочку примерно на 6 дюймов, затем отрежьте горячий и нейтральный провода. Затем проденьте оставшийся заземляющий провод через ушко стержня и несколько раз оберните его вокруг оболочки провода. Наконец, обмотайте всю область изолентой.
При подсоединении коаксиального кабеля просто прикрепите весь провод к стержню накаливания. Вы никогда не потеряете световой провод, просто используя ленту. Используйте ту же технику при работе с коммуникационным кабелем, например, с телефонным проводом. Если вы попытаетесь зацепить один из небольших коммуникационных проводов, вы можете растянуть и повредить этот отдельный провод на несколько футов внутри оболочки.
Избегайте этих 10 распространенных ошибок, которые допускают домовладельцы.

11
/
15

Семейный мастер на все руки

Улучшите обзор с помощью инспекционной камеры

Вы знаете, что ваш провод где-то там, но никак не можете его найти. Вероятно, он завис на другом проводе или трубе, но догадки не решат проблему. Вместо этого посветите фонариком в инспекционное зеркало, чтобы точно узнать, что происходит. Это простой и недорогой совет, который может сэкономить вам много времени и нервов. Купите инспекционное зеркало в магазине автозапчастей менее чем за 10 долларов. Или поднимите его на ступеньку выше и заплатите еще несколько долларов за зеркало с небольшими встроенными огнями, чтобы вы могли точно видеть, что происходит.

Не расстраивайтесь, если у вас не получилось с проводом. Видео ниже даст вам советы о том, как исправить ситуацию с коротким проводом.

12
/
15

Семейный мастер на все руки

Не крутите трензель в изоляции

Лучший совет по ловле проводов через изоляцию: «Избегайте этого, если можете». Всегда есть вероятность повредить пароизоляцию или сбить изоляцию, оставив холодные участки в стене. Если вам необходимо провести провода через наружные стены, лучше всего не вращать гибкое сверло до тех пор, пока оно не войдет в плотный контакт с деревом, которое вы планируете просверливать. Если вы просверлите слишком рано, вы в конечном итоге создадите большой изоляционный конус из сахарной ваты, который затруднит извлечение сверла, если не сделает его невозможным.
Плюс: ознакомьтесь с 25 вещами, которые вам нужно знать об изоляции.

13
/
15

Семейный мастер на все руки

Держите низковольтные провода подальше от электрических кабелей

Очень заманчиво протянуть низковольтные провода (например, коаксиальные кабели и Cat-5e) через существующие отверстия, занятые электрическими кабелями, но не делайте этого! Несмотря на то, что кабели изолированы, ток высокого напряжения может мешать сигналу в низковольтных проводах. Это может привести к плохому приему телепередач или ненадежному телефону и Интернету. Просверлите новое отверстие и держите новый низковольтный провод на расстоянии нескольких дюймов от электрических кабелей. Можно прокладывать низковольтные провода перпендикулярно кабелям, а также можно прокладывать низковольтные провода рядом с электрическими проводами, заключенными в кабелепровод или металлическую оболочку.

14
/
15

Семейный мастер на все руки

Купить дополнительный провод

Имейте под рукой достаточно запасного провода или кабеля, потому что маловероятно, что вы сможете поймать провод по прямой из точки А в точку Б. вероятность того, что ваш провод может зависнуть на чем-то, и вам придется отказаться от него и начать все сначала.

15
/
15

Семейный мастер на все руки

Идентификация поврежденных проводов

Если вы устанавливаете более одного провода, избавьте себя от головной боли, идентифицируя провода при их установке.
