Как обнаружить утечку воды в системе отопления частного дома

Автор Монтажник На чтение 11 мин Просмотров 28.7к.
Обновлено 07.12.2020

При эксплуатации отопительной системы частного дома бывают непредвиденные случаи возникновения протечек на одном из участков магистрали. Нередко течь возникает в скрытых местах, поэтому важно знать, как обнаружить утечку воды в системе отопления в этой ситуации.

В случае, если утечка системы отопления произошла при использовании антифризов, которые окрашены в разные цвета, задача упрощается, но если в магистрали рабочим телом является прозрачная вода (около 80% случаев), обнаружить место разгерметизации становится сложнее.

Помощниками при поиске являются технические измерительные приборы и специальное оборудование, при помощи которого проще обнаружить места протечек теплоносителя.

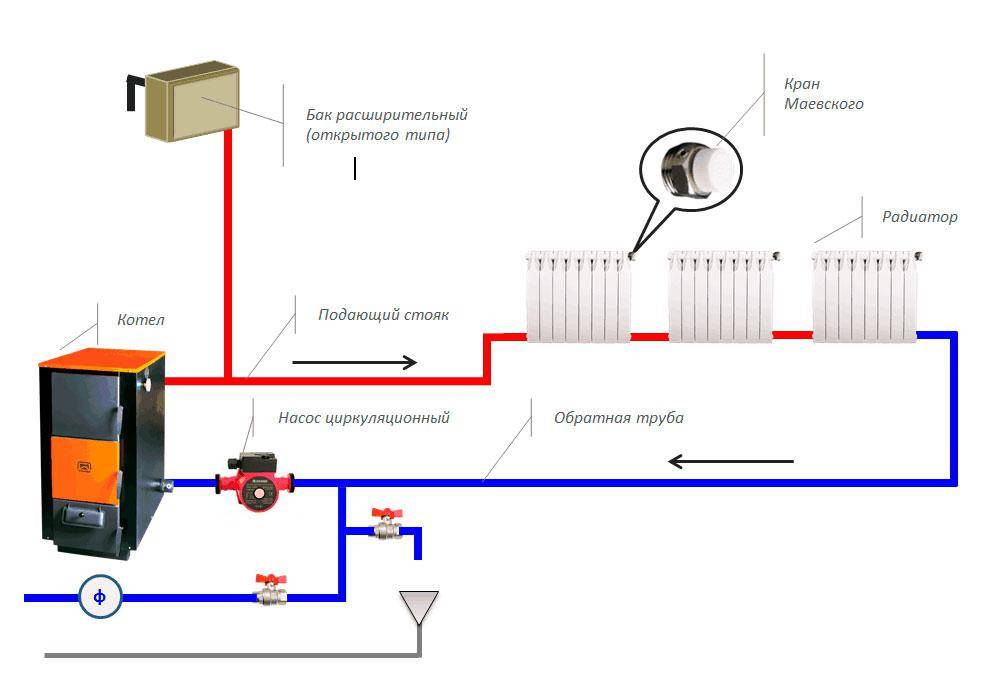

Рис.1 Отопительное оборудование

Содержание

1. Причины протечек в системе отопления
2. Где могут возникнуть протечки
3. Как обнаружить утечку воды в системе отопления
4. Как обнаружить утечку воды в системе отопления под землей или в стяжке
5. Материалы для устранения протечек
6. Как устранить протечку своими руками
7. Если течет труба
8. Если течет под контргайкой
9. Если потек радиатор

Причины протечек в системе отопления

Решая задачу, как найти течь в системе отопления, полезно знать причины ее возникновения — это поможет быстро и эффективно устранить неисправность. Причин разгерметизации отопительной магистрали довольно много, основные из них:

• Нарушение герметичности соединений. Это основная причина протечек, которым подвержены все трубопроводы традиционного водяного отопления. Возникают в результате коррозии при использовании металлических труб, старения герметизирующих прокладок, самопроизвольного отвинчивания резьбовых соединений.

Одна из распространенных причин протечек в местах соединений — термическое расширение металлов, при этом во время эксплуатации системы отопления в высокотемпературном рабочем режиме вода не подтекает, а после остывания теплоносителя металл фитингов на стыках сужается и может появиться течь.

• Повреждение трубопровода. Если стальная магистраль используется больше отведенного ей срока, вытекание воды происходит в результате коррозии стенок труб отопления, приводящей к их истончению. Синтетические материалы могут быть повреждены при неправильном монтаже или в процессе эксплуатации. Возможны и механические повреждения трубопроводов из-за промерзания, избыточного давления или предельно высокой температуры.
• Некачественный монтаж системы. Плохая сварка в стальных трубах, неправильная запрессовка фитингов в металлопластике, монтаж линии из сантехнической арматуры и труб от разных производителей – эти факторы часто приводят к протечкам.
• Использование антифризов. Незамерзающие жидкости обладают повышенной текучестью, их поверхностное натяжение меньше чем у воды, если они залиты в систему после использования водяного теплоносителя, на стыках может появиться течь.
• Некачественные материалы. Иногда радиаторы отопления протекают между секциями из-за некачественного изготовления, течь дают дешевые фитинги с малой длиной резьбы или тонкими стенками, бракованные краны Маевского на радиаторах или шаровые краны в системе.
• Нарушение правил эксплуатации. При неправильной эксплуатации отопительной системы: существенном превышении давления или перегреве теплоносителя, приводящем к разрушению, износу и расширению трубопровода и прокладок, появляется течь.

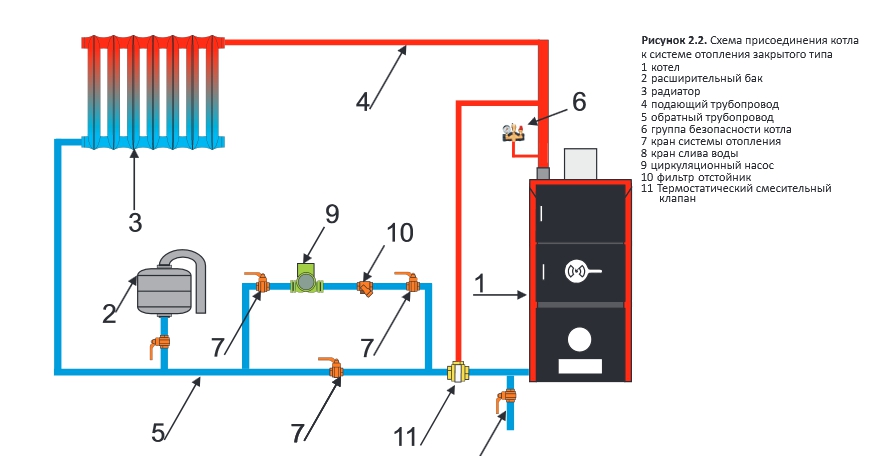

Рис. 2 Схема соединения отопительных котлов, радиаторов и теплых полов

Где могут возникнуть протечки

Протекают трубы, сантехническая арматура и приборы (котлы, радиаторы, расширительные баки) в результате их коррозии, старения прокладок или механического повреждения.

При использовании стальных отопительных труб разгерметизированные стыки приводят к протечкам в соединительных муфтах, сгонах (участки подключения батарей), отводах, точках подключения запорных вентилей, отопительных и измерительных приборов, насосного и водонагревательного оборудования. Аналогичные проблемы возникают при использовании металлопластикового трубопровода, в дополнение к вышеперечисленному, вода может вытекать спустя некоторое время через резьбовые соединения компрессионных муфт в результате их самоотвинчивания.

Рис. 3 Поисковые приборы для обнаружения протечек в скрытых трубопроводах

Как обнаружить утечку воды в системе отопления

Любая отопительная магистраль в частном доме оснащается прибором проверки давления — манометром, который используют для настройки и контроля. Его показания соответствуют давлению в системе и должны быть стабильны — любое отклонение в сторону уменьшения говорит о разгерметизации и возможной утечке теплоносителя.

Обычно обогрев состоит из нескольких контуров (радиаторы отопления, теплые полы), и установка манометра в каждый из них позволяет определить разгерметизированный участок.

Если утечка произошла в открытом трубопроводе, расположенном в доме, обнаружить ее можно по мокрым следам на полу или стенах, при использовании антифризов пятна будут иметь соответствующий цвет.

Как обнаружить утечку воды в системе отопления под землей или в стяжке

Как указывалось выше, манометр позволяет обнаружить протекающий контур, нахождение протечки под слоем земли или стяжки без специальных приборов довольно сложная задача. Так как большинство проблем возникает на стыках труб, следует в первую очередь вскрывать стяжку или копать землю в этих местах. Второй вариант — использовать специальные приборы (для этого можно нанять специалистов или взять оборудование напрокат), для обнаружения прорывов применяют:

• Тепловизоры. С помощью компактных приборов можно сразу найти утечку воды в доме или под землей при неглубоком залегании трубопровода. Разгерметизированный участок будет иметь вид теплового размытого пятна с повышенной температурой в месте вытекания теплоносителя.
• Влагомеры. Высокая влажность сигнализирует о том, что в данном месте произошла утечка. Метод применяется только внутри помещения, эффективность его невысока — с его помощью можно обнаружить только помещение с повышенной влажностью, а не конкретный участок.
• Фонендоскоп. Акустические приборы, улавливающие звуки, более приспособлены для наружного определения источников шума, с их помощью очень сложно найти подтекающий участок в стенах или стяжке.

Рис. 4 Нахождение течи с помощью тепловизоров

Материалы для устранения протечек

Теплоноситель отопительной линии частных домов находится под давлением 1,5 — 2 атмосферы, его максимальная температура редко превышает 80º С. Используемые для устранения течи материалы должны выдерживать эти физические и температурные нагрузки. Для устранения протечек применяют:

• Хомуты. Наиболее распространенный эффективный способ ремонта любых труб, металлические скобы выдерживают давление в системе до 70 атмосфер при теплоносителе с температурой 100º С и более (зависит от материала прокладок). Состоят из двух частей или одной подковообразной пластины, стягиваемых болтами, рассчитаны на стандартный диаметр труб (в продаже всегда можно найти нужный размер), используются только на прямых участках трубопровода.
• Эластичные бинты. Резиновые эластичные бинты применяют для герметизации изогнутых участков или в местах расположения фитингов, если они протекают. Бинт не выдерживает подачу теплоносителя под большим давлением, поэтому после накручивания его придется армировать проволокой или стальным хомутом.

Рис. 5 Материалы для устранения течи в системе отопления

• Ремонтные ленты. На строительном рынке можно купить представленные в широком ассортименте специальные ленты для ремонта труб (Силопласт). Перед проведением ремонта ленту заливают водой и затем наматывают на поврежденный участок трубопровода. После поляризации покрытие выдерживает давление до 40 атмосфер, температурный диапазон от -70 до +370 С., срок его службы составляет 50 лет.
• Двухкомпонентные составы. Устранение течи специальными составами, наиболее популярными из которых является эпоксидная смола и холодная сварка, является эффективным методом борьбы с протечками на изогнутых участках или в труднодоступных местах. Для лучшей агдезии место герметизации должно быть сухим, очищенным от грязи, краски и жира, эпоксидную смолу лучше использовать в сочетании с обвязочными материалами — ткань, бинт, нейлоновые колготки, стеклоткань.

Рис. 6 Установка ремонтных хомутов в систему отопления — примеры

• Светоотверждаемый пластик B. В комплект входит жидкий пластик и ультрафиолетовая лампа, под излучением которой залитый в свищ материал полимеризуясь отвердевает, рабочий температурный диапазон Bondic от -40º до +150º С.

Перечисленные способы устранения протечек является основными, для кратковременной заделки свища используют чопики (деревянные клинья), болты, цементные обмазки, различные клеи по отдельности и в сочетании с содой. Эти варианты неэффективны даже на короткое время и не могут быть основными методами устранения протечек в магистрали отопления с высокой температурой и давлением до 2-х атмосфер.

Как устранить протечку своими руками

Перечисленные методы и материалы для поиска и устранения течей широко используются в быту, перед проведением работ своими руками следует отключить отопление (за исключением установки хомутов), если прорвало трубу и свищ довольно сильный, придется сливать воду из всей системы. Под рукой следует иметь емкости большого объема, если теплоносителем является дорогой антифриз или покупная дистиллированная вода.

Рис. 7 Ремонт медной трубы пластиком Bondic

Если течет труба

Для устранения течи в трубах на прямых участках лучше всего использовать хомуты — они выдерживают высокое давление и температуру, имеют высокий срок службы и эстетично смотрятся на трубопроводе.

При сильном давлении в системе с разветвленной сетью радиаторов и высокой этажностью лучше использовать двухкомпонентные хомуты из металла большой толщины (около 5 мм.), которые крепятся с двух сторон на четыре болта.

Если ремонту подлежат искривленные участки и труднодоступные места, можно использовать эпоксидную смолу или холодную сварку, однако при этом следует учитывать, что наносить эти материалы можно только на сухие поверхности, а для этого в большинстве случаев придется сливать теплоноситель из системы. Чтобы этого не делать, трубы работающей отопительной системы при любом диапазоне температур лучше ремонтировать специальной лентой (Силопласт), для этого:

• На расстоянии около 10 см. от свища или трещины очищают трубопровод от краски, ржавчины, жирных пятен и других загрязнений.
• Одевают резиновые перчатки из ремкомплекта, вскрывают упаковку с ремонтной лентой и заливают в нее воду на 20 — 30 секунд.

Рис. 8 Устранение места течи ремонтной лентой

• Зажимают место течи акриловой прокладкой из комплекта (для удобства проведения дальнейших работ можно временно закрепить ее прочной нитью) и начинают плотно оборачивать трубу по спирали. Начинают от края прокладки с таким расчетом, чтобы перекрыть 10-сантиметровый участок и закончить намотку на середине свища. Шаг намотки рассчитывают таким образом, чтобы получить 5 — 6 витков, если в системе высокое давление, число витков увеличивают до 8.
• Ленту постоянно подкручивают в направлении намотки и плотно прижимают к трубопроводу в течение 6 — 7 минут (в это время смола увеличивается в объеме и пузырится).
• По истечении полимеризации (время зависит от температуры трубопровода, при наличии в линии холодной воды оно возрастает) лента станет очень липкой, перчатки начнут прилипать к поверхности — контакт следует прекратить и работы считаются завершенными.

Время высыхания материала составляет 30 — 40 минут при температуре 21º С.

Если течет под контргайкой

Рис.9 Использование льна, если подтекает обогрев под контргайкой

Для устранения течи под металлической контргайкой в случае нарушения герметизации в месте расположения прокладки ее меняют, в других ситуациях используют лен, сантехнические нити, анаэробные герметики.

ФУМ-ленту на фитингах в системах отопления лучше не использовать по следующей причине: после намотки металлическая резьба ее прорезает и образуются каналы, по которым протекает вода (ФУМ-лента более приспособлена для герметизации соединений в трубах с холодной водой).

При проведении работ по герметизации течи под контргайкой эффективнее и быстрее всего использовать льняную паклю следующим образом:

1. Откручивают разводным ключом зажимную гайку (воду из системы можно не сливать — справиться с небольшой течью поможет ведро).
2. Наматывают льняную паклю (иногда ее смазывают маслом, если не используют пасту) по часовой стрелке на трубную резьбу.
3. Наносят на поверхность специальную пасту и затем прикручивают зажимную гайку.

Если потек радиатор

Современные алюминиевые радиаторы состоят из отдельных секций, иногда случается, что одна из них дает трещину — в этом случае лучше заменить поврежденный элемент следующим образом:

1. Отключают радиатор от системы отопления, перекрывая воду шаровыми кранами, и отсоединяют его от трубопроводной линии.
2. С помощью специального ключа для сборки-разборки алюминиевых радиаторов (продаются в сантехнических магазинах) производят снятие его секций, выкручивая ниппели.
3. Меняют дефектную секцию на новую, одновременно подкручивая ниппельные муфты с двух сторон на один или два оборота во избежание перекосов.

Аналогичным образом меняют прокладки, если в радиаторе появилась течь между секциями.

Рис. 10 Как разбирают радиаторы квартиры

Если нет возможности заменить секцию или радиатор сделан из чугуна, для ремонта лучше использовать двухкомпонентную холодную сварку (для алюминия выпускается специальный состав). Хотя многие производители указывают в инструкции, чтобы их материал не боится влаги и его можно приклеивать в воде, теплоноситель из радиаторов лучше слить.

Если отверстие свища слишком маленькое, имеет смысл его расширить для того, чтобы вдавить холодную сварку за стенки радиатора — это увеличит площадь контакта и улучшит агдезию.

Работы проводят согласно инструкции на упаковке, обычно двухкомпонентную холодную сварку в цилиндрической тубе отрезают нужной длины, разминают в резиновых перчатках для смешивания компонентов и заталкивают в свищ, стараясь вдавить как можно больше материала.

Время полного застывания указано в инструкции и обычно составляет 2 — 2,5 часа.

Рис. 11 Холодная сварка и ее применение

Основная проблема при наличии течи в домашней системе отопления — ее обнаружение в случае, если текут теплые полы под стяжкой, течь в стенах легче обнаружить по мокрому пятну. Чтобы не сбивать всю стяжку и плитку с пола, можно взять напрокат тепловизор и выявить поврежденный участок по тепловому пятну на экране. Менее точен следующий экспериментальный способ — если разлить на пол воду и нагреть теплоноситель в системе до максимальной температуры, то она быстрее высохнет на поврежденном участке.

Как обнаружить утечку теплоносителя в системе отопления

Аварии в отопительной системе бывают достаточно часто. Даже если в доме стоят новые трубы и другие коммуникации, это все равно не гарантирует полную защиту от аварийных ситуаций.

Утечка теплоносителя в системе отопления — это проблема, но она вполне разрешима. Самое главное — вовремя ее найти и ликвидировать. По вопросам инструментального поиска протечек воды вы всегда можете обратиться в компанию «ОИР «ПОИСК».

Какими могут быть причины утечек

Причин возникновения аварийных ситуаций бывает очень много. Чаще всего трубы отопления текут, когда:

• нарушена герметичность соединения между трубами вследствие общего износа или коррозии;
• происходит процесс термического сужения и расширения фитингов;
• была проведена замена теплоносителя, например, воды на антифриз;
• в системе отопления наблюдается слишком высокое давление;
• трубопровод был неправильно смонтирован;
• нарушаются условия эксплуатации магистралей.

Изредка утечка в подземном трубопроводе отопления может быть обнаружена при помощи тепловизора, в большинстве же случаев этот метод применим только для труб в домах и квартирах.

В каких местах могут течь трубы отопления и другие участки системы

Как правило, повреждения возникают:

• на соединениях, в швах и переходниках;
• на радиаторах;
• в контуре теплого водяного пола;
• под контргайкой.

Аварии могут возникать и на других участках трубопровода. Чаще всего вздуваются и текут дешевые полимерные изделия. Однако повреждаться может и металлопластик. Обычно причиной этого является то, что трубы были просто неверно подобраны в рамках конкретно взятой системы отопления. Например, если использованы металлопластиковые трубы, предназначенные для холодной воды и не выдерживающие высокую температуру.

Экстренные меры

При первом же обнаружении протечки следует немедленно перекрыть подачу теплоносителя. Если речь идет о многоквартирном здании, то вполне вероятно, что придется перекрывать целый стояк.

Небольшое повреждение на видном месте, например, в радиаторе, можно найти и устранить самостоятельно. Но, если проблема серьезная, следует обратиться к специалистам.

Методы обнаружения

На сегодняшний день существует несколько основных методов:

• акустический — специальный прибор фиксирует шум и вибрации на месте прорыва, а затем данные анализирует оператор;
• корреляционный — звуковую информацию снимают датчики, которые находятся на трубах в начале и конце участка;
• георадар — используется при крупных прорывах в самотечной канализации, для асбестоцементных и полиэтиленовых труб;
• телеинспекция — применяется в отношении канализационных систем и внутренних трубопроводов, которые находятся не под давлением;
• тепловизор — устройство, с помощью которого удобнее всего находить небольшие протечки в квартирах и частных домах.

Тепловизионное исследование основано на разнице температур, которая возникает в результате намокания строительных материалов в месте скрытого прорыва, а также изменения их теплопроводности. То есть инфракрасные камеры тепловизора не «видят» воду, а определяют влияние воды на поверхности, на которые она попадает.

Преимущества обнаружения протечек с помощью тепловизора

• Максимально точные результаты по сравнению с другими методиками.
• Высокая скорость работы.
• Удобная фиксация полученных данных.
• Возможность обследовать труднодоступные и скрытые участки без демонтажа строительных конструкций и вскрытия грунта.
• Высокая степень наглядности термограммы.
• Невысокая стоимость данной услуги.

Эксперты компании «ОИР «ПОИСК» готовы найти утечку теплоносителя на вашем объекте с помощью специализированного оборудования. По возникшим вопросам звоните по номеру +7(495)128-30-38.
