Регулировка петель на дверцах шкафа с доводчиком — Мир Окон 🏠

Содержание

Как отрегулировать петли на дверцах шкафа: моя методика

Часто новая мебель теряет свой привлекательный вид из-за того, что нарушается ее геометрия перекошенными створками. Что уж говорить про старые шкафчики с тяжелыми дверцами, у которых даже гнезда крепления шурупов износились…

Вывод напрашивается один: нужен ремонт и настройка. Его можно выполнить своими руками. Вот я и рассказываю, как отрегулировать петли на дверцах шкафа, восстановить нормальную работу мебели, ее первоначальный вид.

Знакомьтесь с простой методикой, высказывайте собственное мнение.

Содержание статьи

Особенности конструкций современных мебельных петель

Наибольшее распространение получили 2 типа завесов шкафа:

Простой, обычной конструкции;
Усложненные с доводчиком.

Второй тип петли позволяет удобнее пользоваться дверкой. За счет работы встроенного доводчика исключаются сильные удары и стуки, а при слабом усилии на закрытие внутренний механизм плавно прикрывает створку.

Если сравнить два приложенных фото, то при беглом взгляде не всегда можно заметить отличия. Однако внимательное рассмотрение позволяет увидеть более объемный корпус, необходимый для размещения дополнительных деталей.

Обе эти конструкции регулируются одинаково: за счет изменения положения регулировочных винтов.

Далее рассмотрим их роль более подробно.

Как работают регулировочные винты

Изменение длины отступа дверки от фронтальной плоскости коробки шкафа

Закручивание или ослабление ближнего винта изменяет зазор от +2 до -4 миллиметров.

Регулировка ширины зазора

Дальний винт обеспечивает изменение щели в пределах -0,5÷+3,4 мм.

Регулировка высоты

Верхний и нижний винты позволяют приподнимать или опускать створку на высоту -2÷+3 мм.

Эти базовые моменты необходимо хорошо представлять и помнить.

Какие возникают перекосы у дверок

Трехмерная система координат позволяет представить положение отошедшей от нормального положения дверцы в пространстве относительной исходной поверхности шкафа.

За базовый отсчет удобно принимать фронтальную плоскость, образованную коробкой шкафа из стенок, дна и крышки. Условно принято считать, что дверца может отойти от идеального состояния, когда она:

просто провернулась во фронтальной плоскости в какую-то сторону;
сместилась вверх или вниз;
откинулась относительно горизонта или вертикальной оси.

На самом деле создаются все три отклонения комплексно. Просто одно из них бывает выражено более ярко.

Все эти смещения необходимо оценить внешним осмотром до начала проведения регулировок. Анализировать состояние следует в двух крайних положениях дверцы:

Закрытая;
Открытая.

Всегда надо учитывать, что дверка крепится не одной, а двумя или тремя петлями.

Изменять положение створки необходимо поочередным регулированием винтов на верхней и нижней петле. Если же дверца закреплена тремя завесами, то средняя часть просто ослабляется на время наладки, а после нее фиксируются в новом положении.

3 этапа регулировки положения петель

Наладка створки требует последовательного выполнения следующих технологических операций.

Шаг №1: выравнивание вертикального зазора

Всегда начинайте регулировку с проверки этого положения дверцы: оценивайте ее смещение в открытом и закрытом положении.

Настройка зазора дверки выполняется в три приема:

Обратите внимание на плотность затяжки винтов регулировки по высоте. Их необходимо хорошо закрепить, но работать без фанатизма: оценивайте прочность резьбы и материала. В открытом положении дверцы анализируйте равномерность зазора.
Затем створка закрывается. Оценивается ее отклонение от фасадной плоскости. Допустим, что сверху отступ больше, чем снизу, как показано на картинке. Для его выравнивания необходимо подтянуть винт на верхней петле и ослабить у нижней.
После каждой небольшой регулировки проверяйте, куда сместилась створка, правильно ли вы настраиваете обе петли.

Шаг №2: настройка положения дверцы по высоте

Здесь обращается внимание на то, что на каждой петле требуется крутить два вертикальных винта: они работают совместно.

Регулировка выполняется следующим образом:

Ослабляется положение указанных саморезов на верхней и нижней петле;
Створка выставляется руками по высоте до требуемого уровня;
Ослабленные саморезы затягивают, фиксируя ими выбранную высоту дверки.

Шаг №3: наладка степени прижатия створки к коробке шкафа

Неисправность проявляется тем, что дверца:

слабо прижимается к фронтальной плоскости;
или при нажатии отодвигается в противоположном направлении.

Технология устранения дефекта:

поворачивайте регулировочный винт на небольшой ход порядка 1-2 мм;
контролируйте изменение усилия прижатия;
обязательно оценивайте зазор между створкой и мебельной коробкой.

При регулировке усилия прижатия дверцы может возникнуть необходимость настройки вертикального зазора. В этом случае все работы придется выполнять заново.

Регулировочный винт необходимо хорошо затягивать крестообразной отверткой или битой типа PH, используя шуроповерт. Однако превышать крутящий момент нельзя: можно сорвать резьбу.

Как сохранить регулировку петель на дверцах шкафа

Чтобы мебель красиво смотрелась и безупречно работала необходимо осуществлять своевременно уход за фурнитурой шкафа.

Выполняйте простые советы:

первую регулировку петель на дверцах проводите сразу после сборки шкафа;
периодически контролируйте и корректируйте работу завесов. Частота настроек зависит от интенсивности пользования шкафом;
если заметили перекос дверцы или ее провисание, то сразу выполняйте ее регулировку: нельзя откладывать неисправность на длительное время;
небольшая смазка трущихся металлических частей петель продлевает срок их службы. Используйте любое масло для машин и механизмов или WD-40;
монтаж петель с доводчиками позволяет дверцам шкафа работать бесшумно, продлевает срок между регулировками.

Перед тем, как настраивать дверцы шкафа всегда оценивайте их положение в пространстве комплексно во всех трех плоскостях. Это облегчит регулировку, ускорит время на ее выполнение.

Первый раз самостоятельная регулировка дверок занимает много времени: приходится набираться опыта и осмысливать предложенную технологию. Однако потом этот процесс занимает не более десятка минут, а вы становитесь мастером в этом вопросе.

Рекомендую посмотреть видеоролик Александра Егорова «Как отрегулировать петли на дверцах шкафа и мебели». Он хорошо дополняет опубликованный материал.

Если вам все же что-то осталось непонятным, то задавайте возникшие вопросы. Я отвечу обязательно.

Полезные товары

Спальный мешок
7 в 1 USB Цифровой вольтметр
Насадка-индикатор температуры душа

Петли с доводчиком для дверей – выбираем и устанавливаем

Содержание

1 Особенности петель с доводчиком
2 Как выбрать петли с доводчиком
- 2. 1 Общие правила
- 2.2 Какие производители достойны внимания
3 Врезка накладных петель
- 3.1 Нужные инструменты
- 3.2 Подготовка к установке
- 3.3 Начинаем установку
4 Регулируем петли с доводчиком

Фурнитура для мебели бывает совершенно разная – можно без труда найти в продаже как самые обыкновенные петли простой конструкции, так и более продвинутые петли с доводчиком для дверей, которые хоть и отличаются более высокой стоимостью, обладают множеством плюсов. Так, дверные петли с амортизатором закрываются самостоятельно даже в том случае, если вы забыли ее притворить – эта особенность обеспечивает хорошую защиту от сквозняков, а также продлевает срок службы двери за счет плавного закрывания и отсутствия механических влияний.

В статье рассмотрена преимущественно мебельная фурнитура. Если вас интересуют петли для межкомнатных и входных дверей, рекомендуем статью «Петли с доводчиком для дверей«.

Петли с доводчиком – сложно, но эффективно

Особенности петель с доводчиком

Каждая петля накладная с доводчиком имеет весьма непростое устройство, которое включает в себя внутренний механизм, служащий в качестве амортизатора. Когда дверь закрывается, петли предотвращают хлопок дверцы о корпус мебели или дверную коробку, обеспечивая плавное закрывание. Благодаря этому резко снижается вероятность получения травмы при резком ударе двери, а также снижается сама нагрузка на дверные створки, уменьшается риск их повреждения.

Еще одна приятная особенность, которой отличаются дверные петли с доводчиком – широкие возможности регулировки. Благодаря наличию одновременно нескольких винтов регулировки можно настраивать положение дверцы относительно дверной коробки или мебели в нескольких плоскостях. Этого достоинства лишены многие скрытые и накладные петли обычной конструкции.

Конструкция мебельной петли с доводчиком

Как выбрать петли с доводчиком

Общие правила

Если вы хотите выбрать петли с доводчиком для кухни или для мебели (например, одежных шкафов), позаботьтесь о правильном выборе данной фурнитуры. Следующие полезные рекомендации наставят вас на верный путь и позволят не ошибиться с комплектом петель:

Старайтесь избегать дверных петель с доводчиком от неизвестных производителей. Зачастую такая фурнитура даже не имеет определенного названия, что тогда можно сказать о качестве подобных изделий? Отдавайте предпочтение только проверенным производителям мебельной фурнитуры, о которых речь пойдет немного далее.
Не покупайте чрезмерно дешевые петли. Известно, что скупой платит дважды – озвученное правило работает и в случае покупки дешевой фурнитуры. Здесь цена коррелирует с качеством напрямую, поэтому сразу покупайте хороший комплект.
Обратите внимание на материалы. Наиболее предпочтительны петли для шкафов с доводчиком, изготовленные из качественной стали. Такая мебельная фурнитура отличается достойной прочностью, надежностью и длительностью срока службы.

Не пренебрегайте указанными советами. Если вы все же не можете самостоятельно сделать выбор в пользу того или иного комплекта фурнитуры, попросите помощи у продавца в магазине, в котором вы собираете купить такой комплект. Наверняка он подскажет вам правильное направление.

Внешний вид мебельной петли с амортизатором

Какие производители достойны внимания

Существует множество официальных производителей мебельной фурнитуры с доводчиком, но некоторые из них заслуживают более пристального внимания с вашей стороны. Примеры приведены в таблице.

	Blum. Дверные петли Блюм обладают множеством встроенных функциональных решений, наиболее интересными из которых являются: возможность трехмерной регулировки положения двери в пространстве, защита от непреднамеренного снятия петель и наличие короткой планки, значительно облегчающей процесс установки дверной фурнитуры.
	Hettich. Это хорошая немецкая фурнитура – есть петли для надвижного и оперативного монтажа, широкие возможности регулировки положения дверей в пространстве, а также отличное качество материалов и сборки, определяющие прочность и долговечность.
	Boyard. Российский производитель качественной дверной фурнитуры, который уже зарекомендовал себя с хорошей стороны. Мебельные петли с доводчиком Боярд изготавливаются из прочных металлов, а покупатели могут найти именно то, что нужно, среди широкого ассортимента доступных моделей петель для домашней мебели.
	GTV. Известный во всем мире производитель различной продукции, в число продуктов которого входят и мебельные петли с доводчиком. Покупатели смогут найти большое количество качественных, надежных и прочных петель среди широкого выбора.

Это далеко не все примечательные производители петель, однако именно на указанных выше стоит обратить внимание в первую очередь, так как многие люди пользуются именно их петлями.

Врезка накладных петель

Нужные инструменты

Перед тем, как установить петли кухонные с доводчиком, следует правильно подготовить свое рабочее место. Такая фурнитура требует врезки, поэтому понадобятся следующие инструменты:

Линейка и карандаш.
Дрель со фрезой необходимого диаметра.
Шуруповерт и набор шурупов.
Строительный уровень.

Вот с таким скромным набором инструментов проводится установка петель с доводчиком.

Подготовка к установке

Первым делом производится правильная разметка под петли. Для того, чтобы грамотно ее сделать, необходимо руководствоваться следующими правилами:

Петли должны находиться не более чем в двух сантиметрах от края двери.
Расстояние от верхнего и нижнего краев до крайних петель не более 120 миллиметров.
Если петель более двух, средние располагаются строго посередине между соседними.
В местах разметки и будущей установки петель не должно быть полок и других преград.

В соответствии с указанными условиями приложите все петли с доводчиками к поверхности, после чего обведите. Не забудьте перепроверить все расстояния после нанесения разметки.

Установка дверных петель с доводчиком

Начинаем установку

Каждая петля мебельная накладная с доводчиком устанавливается по указанной инструкции:

Наденьте на дрель фрезу, после чего приставьте ее к отмеченной карандашом позиции.
Проделайте отверстие под точный размер устанавливаемой фурнитуры с доводчиком.
Установите петлю в проделанное гнездо, убедитесь в ее плотном закреплении в нем.
Просверлите отверстия под шурупы при помощи дрели (необходимо снять фрезу).
Закрепите петлю в гнезде при помощи шурупов, следя за ее правильным положением.

Данные действия необходимо повторить со всеми петлями, которые планируется установить. После выполнения инструкции установленная мебельная фурнитура готова к использованию.

Регулируем петли с доводчиком

Регулировка петель с доводчиком – крайне важный этап, который необходимо выполнять не только сразу же после установки фурнитуры, но и регулярно в процессе ее использования. Это поможет своевременно устранять зазоры и перекосы, которые впоследствии могут привести к деформации дверной створке или самой фурнитуры. Вот почему регулировка так важна!

Стандартная схема регулировка петель с доводчиком

В зависимости от модели петель с доводчиком особенности регулировки изменяются тем или иным образом. Стандартные рекомендации по настройке фурнитуры выглядят так:

Вертикальная регулировка. За нее отвечают шурупы, расположенные на вертикальной планке. Как правило, таких шурупов два, их вращением можно менять положение двери.
Горизонтальная регулировка. Осуществляется ближним к двери шурупом на планке, расположенной горизонтально.
Настройка глубины. Изменить глубину посадки двери можно шурупом на горизонтальной планке, расположенном дальше от двери.

На некоторых петлях правила настройки могут изменяться – имейте это ввиду перед регулировкой. Также вы сможете ознакомиться с видеороликом, в котором подробно рассматривается процесс установки накладных мебельных петель с доводчиком.

Как отрегулировать самозакрывающиеся петли

предыдущий |
Далее

Самозакрывающиеся петли , также известные как пружинные петли, в наши дни являются обязательными для дверей, ведущих в ваш гараж. Эти петли помогают закрыть дверь за вами и предотвратить попадание дыма в ваш дом. В большинстве штатов по закону теперь они должны быть установлены на этих дверях. Самозакрывающиеся петли поставляются с регулируемым натяжением, и их очень легко настроить, если вы знаете, что делаете.

Однако, если ваша дверь не закрывается или не защелкивается должным образом, возможно, ослабло или усилилось натяжение пружины на самозакрывающейся петле. Вам нужно будет ослабить или затянуть его самостоятельно, используя пару простых инструментов.

Петли с винтами сверху можно отрегулировать с помощью шестигранного ключа. Если на стороне петли есть прорезь с отверстиями и небольшой штифт, вам придется использовать натяжной стержень, чтобы облегчить или ослабить петли. Этот натяжной стержень поставляется с петлями. И точно так же вы отрегулируете натяжение петли, чтобы ваша дверь закрывалась с постоянной скоростью.

Не знаете, как именно это работает? Не волнуйся! В этом пошаговом руководстве мы расскажем, как самостоятельно отрегулировать самозакрывающиеся петли.

Сколько пружинных петель на дверь?

Прежде чем мы покажем вам, как отрегулировать самозакрывающиеся петли, вы должны знать, сколько пружинных петель рекомендуется для каждой двери. Мы всегда рекомендуем устанавливать 2 самозакрывающихся пружинных петли на дверь. Если вы используете 2, установите 1 сверху и 1 снизу. Средняя петля может быть стандартной стыковой петлей или петлей на шарикоподшипниках. Для более высоких коммерческих дверей мы рекомендуем использовать до 4 коммерческих пружинных петель. Пружины делают то, что находится в петлях, поэтому установка правильного количества продлит срок службы ваших самозакрывающихся пружинных петель намного дольше.

Как отрегулировать самозакрывающиеся петли – Пошаговое руководство

Прежде чем мы перейдем к объяснению того, как вы можете отрегулировать петли, сначала убедитесь, что дверь закрыта. Встаньте возле петель двери и убедитесь, что она закрыта. Если это дверь в комнату, убедитесь, что дверь заперта, чтобы никто не открыл ее, пока вы ее регулируете. В противном случае вы сломаете петли. Не регулируйте петли, когда дверь открыта, так как это может привести к их повреждению.

Шаг 1. Отвинтите винты в верхней части шарнира

Если в верхней части шарнира есть винт для защиты пружины, вам придется его открутить. Используйте отвертку, чтобы отвинтить и ослабить этот винт. Убедитесь, что вы храните винт в надежном месте, где вы сможете найти его позже.

Примечание: Вы можете пропустить этот шаг, если ваша самозакрывающаяся петля не имеет стопорного винта.

Шаг 2. Вставьте шестигранный ключ в верхнюю часть петли

Независимо от того, поставляется ли ваша петля со стопорным винтом или нет, в верхней части петли будет отверстие. Вставьте шестигранный ключ в это отверстие и протолкните его внутрь. Если вы заметили, что гаечный ключ ослаблен, переместите его так, чтобы он вошел в обозначенное шестигранное отверстие и зафиксировался на месте. Убедитесь, что более длинный конец шестигранного ключа находится под углом 45 градусов к двери, чтобы вы могли легко выполнить регулировку. Примечание : Ничего страшного, если отверстие находится внизу, если вам нужно его перевернуть. Пружинный шарнир по-прежнему будет работать. Тем не менее, мы рекомендуем, если отверстие находится сверху. Большинство петель поставляются со следующими натяжными штифтами и шестигранным ключом. Если вы не можете их найти, у нас их можно купить.

Шаг 3: Вращайте ключ по часовой стрелке, если дверь не закрывается быстро, или против часовой стрелки, если дверь захлопывается

Вдавите шестигранный ключ в механизм и медленно вращайте его по часовой стрелке, пока не услышите, что он зафиксировался в новом положении. Делайте это медленно, по одному щелчку за раз, чтобы не повредить шарнир. Если ваша дверь быстро захлопывается, вам нужно будет сделать то же самое, но только против часовой стрелки.

Шаг 4. Вставьте малый натяжной штифт в отверстие

После того, как вы отрегулируете петлю в новом положении, вам нужно будет вставить натяжной штифт в отверстие. Это очень маленький штифт, который поставляется вместе с пружинными петлями и выглядит следующим образом:

Шаг 5: Отрегулируйте другую петлю (если есть) до такого же натяжения

Отрегулируйте нижнюю (или верхнюю) петлю с таким же натяжением в качестве другой петли, чтобы обе петли были сбалансированы. Вам нужно будет убедиться, что обе петли имеют одинаковое натяжение, и ни одна из них не затянута и не ослаблена.

Шаг 5. Проверка двери

После регулировки петель обязательно проверьте их, открыв дверь и проверив, правильно ли она закрывается. Обратите внимание, как быстро или медленно закрывается дверь. Если все в порядке, вы закончили настройку. Если он все еще захлопывается или защелкивается, вам придется соответственно снова затянуть или ослабить петли.

Шаг 6. Установите стопорные винты

По завершении установите стопорные винты на верхнюю часть петель с помощью отвертки. Убедитесь, что они полностью вставлены в отверстие.

Как отрегулировать самозакрывающиеся петли – Видеоруководство

Посмотрите этот 30-секундный видеоурок ниже, чтобы узнать, как точно отрегулировать самозакрывающиеся петли.

Купите лучшие самозакрывающиеся петли в магазине Hinge Outlet!

Теперь, когда вы знаете, как регулировать самозакрывающиеся петли, попробуйте сами. Если ваша петля повреждена или сломана, ознакомьтесь с нашей коллекцией лучших, высококачественных самозакрывающихся петли . Hinge Outlet — это эксклюзивный магазин, предлагающий высококачественные петли для жилых и коммерческих помещений.

Как отрегулировать двери гардероба

После того, как вы купили двери своей мечты на замену и установили их на каркас шкафа, вам, возможно, потребуется немного отрегулировать двери, чтобы они идеально выровнялись и выглядели потрясающе в обновленной спальне. . Это руководство призвано помочь вам, когда дело доходит до окончательной регулировки дверей вашего гардероба.

Регулировка петли

Инструменты, которые вам понадобятся

Единственный инструмент, который вам действительно понадобится для регулировки дверей шкафа, — это стандартная ручная отвертка. Не используйте электрическую отвертку, так как она может соскользнуть и повредить ваши новые двери.

Вы также можете использовать кого-то в качестве второй пары глаз, чтобы убедиться, что ваши двери расположены на одном уровне и симметричны друг другу.

Что делает каждый винт

Передний винт (самый дальний от задней части шкафа) – изменяет зазор между двумя дверцами шкафа
Средний винт (или два, которые находятся выше и ниже заднего и переднего винта) – изменяет высоту дверцы шкафа (может перемещать ее вверх/вниз)
Задний винт (ближайший к задней части шкафа) – изменяет насколько близко дверь шкафа к корпусу

Перемещение дверей из стороны в сторону

Если вы приближаете дверь к шкафу, то вам следует повернуть передний винт по часовой стрелке. Однако, если вы отодвигаете дверь дальше от шкафа (так как она может выпирать из шкафа), то вам нужно повернуть винт против часовой стрелки. Тем не менее, вы должны быть осторожны, чтобы не ослабить винт слишком сильно, так как дверь может упасть.

Перемещение дверей вверх и вниз

Если ваша дверь неправильной высоты и ее необходимо переместить вверх или вниз от шкафа, вам следует начать с ослабления верхней и нижней петли. Это делается путем поворота обоих средних винтов против часовой стрелки. Делая это, вы можете свободно регулировать дверь и перемещать заднюю пластину в предпочтительное положение.

Вы должны помнить, что при ослаблении двух винтов дверца шкафа упадет, поэтому вы можете использовать кого-то еще, чтобы поддержать вес двери, пока вы выполняете необходимые регулировки.

Как выровнять дверцы гардероба, если вы не можете с помощью петель

Иногда вы не сможете заменить дверцы шкафа с петлями (например, если петли не регулируются или вы больше не можете их регулировать).

Что вам понадобится

Мебельные клинья/ регуляторы выравнивания/ выравниватели (1 мм-8 мм)

Установка клиньев под задние ножки шкафа

Сначала необходимо установить клинья под шкаф на задние ножки. Вы должны использовать клин нужного размера, который может работать в соответствии с необходимой вам регулировкой.

Если необходимо увеличить высоту левой двери , то необходимо подложить клин под заднюю правую ножку .

Если вам нужно увеличить высоту правой двери , то вам нужно поставить клин под заднюю левую ножку .

Если вы заинтересованы в замене дверей вашего гардероба, то у нас есть широкий выбор дверей для спален. Кроме того, на все наши сменные дверцы гардероба в стандартной комплектации распространяется 6-летняя гарантия. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами, и наша команда экспертов будет рада помочь.

Регулировка и монтаж петель | Платформа знаний BOYARD

Регулировку положения фасада в горизонтальной плоскости, а также зазоров между фасадами можно произвести с помощью отвертки и регулировочного винта, ввёрнутого в корпус петли. Регулировочный винт имеет проточку в нижней части, которая входит в специальный паз монтажной планки. При этом во время регулировки нужно немного ослабить прижимной винт.

Чтобы отрегулировать мебельный фасад в вертикальной плоскости, нужно ослабить винты крепления монтажной планки и смещением планки вверх или вниз отрегулировать по высоте фасад, после зафиксировать планку, вкрутив винты крепления планки.

В последнее время появились инновационные петли NEO с возможностью 3D-регулировки. Она позволяет отрегулировать положение фасада по вертикали, горизонтали и наложению без ослабления винтов, что значительно упрощает и ускоряет процесс регулировки. Ее могут осуществить даже непрофессионалы в домашних условиях.

Монтаж мебельных петель BOYARD

Долговечность петли во многом зависит от точности исполнения присадочных отверстий. Точное соответствие отверстий может быть достигнуто лишь при условии использования присадочного оборудования.

Использование евровинтов для монтажа петли без предварительно точного высверливания отверстий необходимого диаметра невозможно. Использование шурупов не гарантирует перпендикулярности установки петли относительно дверей, что приведет к возрастанию нагрузок на петли (основные конструктивные элементы) и к их преждевременному износу (провисанию дверей, заеданию при открывании и закрывании, скрипу). С учетом этих специфических особенностей разрабатывался ассортимент петель BOYARD, с возможностью изготовления каждой петли по разным присадочным стандартам для быстрого перехода мебельных фабрик с петель других производителей на петли BOYARD с экономической выгодой без потери функциональности.

Параметры и требования к установке петель BOYARD

Подготовка для монтажа чашки петли

Н — глубина сверления под чашку

D — диаметр сверления

L — межцентровое расстояние (расстояние между центрами отверстий под крепеж)

F — смещение отверстий под крепеж (относительно центра чашки петли)

К — расстояние до чашки

Расчет необходимого количества петель для монтажа

Вопрос о количестве петель, необходимом для установки на один фасад, не имеет однозначного ответа. Значение имеют размеры фасада, а также его вес. В особых случаях, как, например, применение стеклянных фасадов, фасадов с алюминиевым профилем или необычно широких фасадов, необходима пробная установка крепежной фурнитуры.

Следует избегать конструкций фасадов, в которых ширина слишком велика по отношению к высоте.

Для стандартных фасадов из обычных материалов в качестве ориентировочных значений могут служить данные, приведенные в схеме 1. Калькулятор количества петель есть также на сайте www.boyard.biz в разделе «Продукция» -> «Мебельные петли».

В пограничных случаях следует запланировать одну дополнительную петлю. Для петель с уменьшенным диаметром чашки можно использовать схему 2, также не забывая про дополнительную петлю при нестандартных размерах и весе фасада.

Способы крепления при монтаже и сверление под различные виды крепежа

Крепление чашки

Крепление монтажной планки

Установка петли на корпус

Для петли Slide-on:
Верхняя часть тела петли шлицем вводится под предварительно смонтированный винт ответной планки (1) и фиксируется в нужном положении.

Для петли Key-hole:
Верхняя часть тела петли с отверстием опускается на предварительно смонтированный винт ответной планки (1), поступательным движением вводится под него (2) и фиксируется в нужном положении.

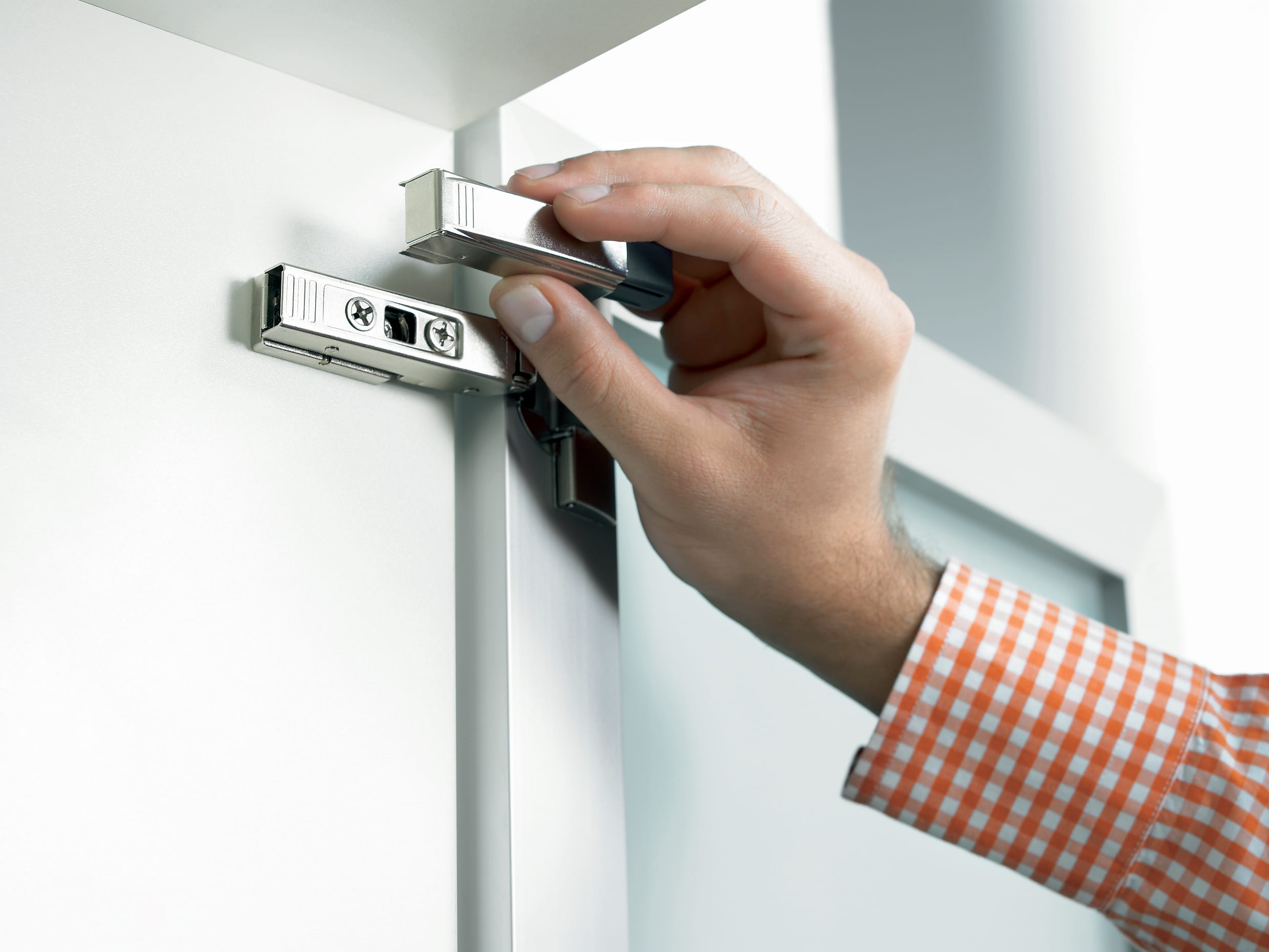

Для петли Clip-on:
Верхняя часть тела петли с креплением быстрого монтажа вставляется в пазы предварительно установленной ответной планки (1), фиксируется нажатием сверху (2) и регулируется крепежным винтом.

Для более точного и аккуратного монтажа применяются расчеты по формулам установки петель, с учетом их конструктивных особенностей и способа установки.

Рассмотрим принцип использования расчетных формул на примере четырехшарнирной стандартной петли Н301для накладных А, полунакладных В и вкладных С дверей:

Расчетная формула для установки

Как отрегулировать двери гардероба

После того, как вы купили сменные двери гардероба своей мечты и установили их на каркас шкафа, вам, возможно, потребуется немного отрегулировать двери, чтобы они идеально выровнялись и выглядели потрясающе в обновленной спальне. Это руководство призвано помочь вам, когда дело доходит до окончательной регулировки дверей вашего гардероба.

Регулировка петли
