настройка значения в воздушной камере

24 Марта 2022

Просмотров:
41897

Время чтения:
12 минут

Содержание

Общие сведения

Давление в расширительном герметичном гидробаке

Проверка давления в расширительном герметичном гидробаке

Настройка давления в расширительном герметичном гидробаке

Причины снижения и повышения давления во внутридомовой теплосети

Коротко о главном

Любая отопительная система обязана стабильно и эффективно функционировать. Во многом на работоспособность внутридомового теплоконтура закрытой конструкции влияет правильно накаченное давление в расширительном баке системы отопления. Рассмотрим основные существующие виды расширительных баков и их необходимость установки в отопительных сетях. Расскажем о конструкции закрытой емкости, требуемом давлении в ней, как оно проверяется и настраивается. Затронем также вопрос причины его снижения и повышения.

От правильно выставленного давления в расширительном отопительном бачке зависит корректная работа системы

Общие сведения

Одной из ключевых систем в жилом доме является отопительная сеть. В последнее время обычно монтируют закрытые тепловые контуры. Важный параметр внутридомовых теплосетей — давление. При его недостаточном значении не будет функционировать теплогенерирующая установка, а при большом — станет быстро изнашиваться оборудование. Для стабилизации этого параметра выполняется монтаж расширительного отопительного бачка. Это металлическая емкость красного цвета с простой конструкцией. При отсутствии такого гидрорезервуара внутридомовая теплосеть долго не проработает.

В отопительной сети тепловой носитель периодически нагревается и остывает. Изменения происходят, потому что он через радиаторы отдает часть тепла комнатному воздуху. В итоге его количество сначала увеличивается, а потом уменьшается. Для размещения излишков теплового носителя, возникших в ходе его нагрева, и предназначен расширительный бак.

Гидробак предназначен для размещения лишнего расширившегося в результате подогрева теплового носителя

Специальный резервуар компенсирует избыточное количество теплопереносящей среды. При его отсутствии воде, которая обычно используется в качестве теплоносителя, во время расширения некуда будет деваться. Из-за этого начнет расти давление в системе отопления. Если оно превысит норму, могут произойти необратимые последствия, результатом которых станет выход из строя отопления.

Используются бачки закрытой и открытой конструкции. Первая разновидность применяется в герметичных тепловых контурах с установленным циркуляционным электронасосом, а вторая — в гравитационных сетях, отличающихся прямым контактом носителя тепла с воздухом объекта. В последнем случае установка специальной гидроемкости для размещения излишек теплоносящей жидкости выполняется в самой верхней точке теплого контура дома. Обычно ее монтаж осуществляется на чердаке. Ведь нагретой воде свойственно естественным образом двигаться в верхнем направлении. Тем более ее вытесняет более холодная рабочая среда, которая отдала часть тепла помещениям обогреваемого объекта.

На заметку! Установка открытого расширительного бачка в верхней части системы способствует удалению воздуха из теплового носителя. При этом он медленно испаряется из конструкции. Поэтому его периодически добавляют в теплоконтур.

Закрытый вариант резервуара представляет собой металлический герметичный сосуд, в котором внутренняя полость поделена пополам мембранной. Она изготавливается из эластичной резины. В первую часть закачивается воздушная масса, а вторая половина предназначена для размещения излишек воды.

На заметку! Закрытый бачок обычно монтируется на обратке перед циркуляционным электронасосом. Он еще изначально может присутствовать в современных котлоагрегатах.

Давление в расширительном герметичном гидробаке

Когда устройство пустое, а температура воздуха составляет 18 °C, тогда считают, что рабочее давление в расширительном бачке системы отопления закрытого типа — это напряжение в воздушной камере резервуара. Данный параметр равен статической силе в наполненной домашней теплосети, если она не завоздушена.

Давление в гидробачке — это напряжение в его газовой камере

Когда напряжение в камере с воздухом и во внутридомовом тепловом контуре одинаковое, тогда мембрана из эластичной резины уравновешена. В этом случае теплоноситель не попадает в сосуд. Поэтому его водяная камера будет оставаться пустой, но только до того момента, пока не произойдет нагрев и расширение жидкости.

На заметку! Когда температура воды достигает примерно 100 °C, происходит увеличение ее объема на 4,3%. Это становится причиной роста напряжения в трубах и других отопительных элементах. С его увеличением возрастает вероятность нарушения целостности домашней теплосети. Предотвратить аварийную ситуацию помогает монтаж именно расширительного бака.

Рабочий объем емкости для размещения излишек теплового носителя — важная характеристика устройства. Ее значение пропорционально давлению. Данная характеристика герметичного устройства никогда не может быть больше количества сбрасываемой жидкости при максимально возможной температуре. Перед тем как определить, какое давление должно быть в расширительном бачке отопления, требуется собрать сведения о внутридомовом тепловом контуре.

Полость для теплоносителя — важная характеристика гидробака для отопительной системы (справа — рабочие состояния резервуара)

Для вычисления основных технических характеристик резервуара с мембраной требуется ряд исходных данных:

• общее количество литров теплового носителя в системе;
• объем трубопроводов отопительной сети дома;
• вместимость радиаторов;
• объем воды в теплогенерирующей установке.

Суммарное количество литров теплового носителя увеличивают путем умножения на корректировочный коэффициент. Его значение зависит от вида теплопереносящей жидкости. Этот несложный расчет позволяет узнать, какое давление в расширительном баке системы отопления должно быть в действительности.

Обратите внимание! При использовании воды в качестве теплоносителя поправочный коэффициент составляет 0,2. Если же по контуру циркулирует антифриз, тогда его объем нужно умножить на 0,15.

Бак для излишек теплопереносящей жидкости изначально настраивает производитель в заводских условиях. В нем напряжение составляет 0,75 атм. Однако оно не обеспечит стабильную работу домашней теплосети. Ведь максимальный эксплуатационный параметр для теплогенератора на твердом топливе и дополнительного отопительного оборудования равен 3 атм.

Все производители изначально накачивают в баках давление 0,75 атм

На заметку! Эксплуатационный режим считается нормальным даже при 3 атм и изменении объема теплового носителя в герметичном сосуде от 20 до 80%.

Вычисляется давление в закрытом бачке в зависимости от реального значения аналогичного параметра в отопительных трубопроводах. Если в трубах напряжение составляет 1,4 атм, тогда емкость должна наполняться теплопереносящей средой, температура которой находится в пределах от 18 до 20 °C.

Обратите внимание! Окончательное рабочее давление расширительного бака составляет 80% от аналогичного параметра в трубопроводах. Вычисляется оно путем умножения известного значения для труб на 0,8.

Проверка давления в расширительном герметичном гидробаке

Давление в бачке для расширившегося теплового носителя необходимо постоянно контролировать. Для этого используют манометр. Обычно он представляет собой аналоговый контрольно-измерительный прибор. Ручной манометр устанавливается непосредственно на резервуар. Для этого в конструкции устройства предусмотрен ниппель.

Важно! Давление в баке для расширившейся нагретой воды должно проверяться минимум раз в год. Обычно эту процедуру выполняют во время технического обслуживания всей отопительной системы. При его проведении подтверждается работоспособность смонтированных технических устройств, целостность отдельных элементов и узлов, включая котел и трубопроводы.

С одной стороны мембранной емкости находится патрубок для соединения с трубопроводом, а с другой — размещен ниппель. Контроль и настройка давления в расширительном бачке системы отопления выполняется с помощью обычного насоса, который имеется у каждого автомобилиста. Это приспособление для накачивания шин всегда оснащено манометром. Однако перед его использованием необходимо проверить размерность единиц, отраженных на контрольно-измерительном приборе. Ведь параметр может измеряться в атмосферах, мегапаскалях и кгс/см2. Для перевода величин используют следующую зависимость: 1 атм = 0,1 МПа = 1 кгс/см2.

Манометр для измерения давления в МПа

Чтобы котел не остановился из-за аварийной ситуации, и не прекратилась работа вспомогательного оборудования, нужно не допускать большого падения давления. К примеру, если во время измерений выясняется, что оно меньше 1,12 атм, тогда выполняется настройка гидробачка. Этот процесс позволит предотвратить моментальное повышение давления в трубопроводах отопительной системы. Поэтому не произойдет срабатывание автоматических устройств безопасности, включая запорно-предохранительный клапанный механизм, через который происходит выброс теплоносителя.

Настройка давления в расширительном герметичном гидробаке

Подкачка мембранной емкости для расширившегося теплоносителя из-за нагрева в котельном агрегате — это процесс, в результате которого выполняется настройка расширительного бака в системе отопления. Операция осуществляется при пустом герметичном резервуаре. С него просто сливается рабочая теплопереносящая жидкость, так как он монтируется на обратке.

Для опустошения расширительного гидрорезервуара на обратке с него нужно просто слить рабочую жидкость

На заметку! Для подкачки можно использовать не только автомобильный, но и обычный велосипедный насос с отдельно приобретенным и установленным на расширительный гидробачок манометром, который позволит контролировать процесс.

Настраивается расширительный бачок на расчетное давление следующим образом:

• приостанавливается работа котла и циркуляционного электронасоса;
• отключается гидравлический мембранный бачок путем перекрытия запорно-регулирующих кранов;
• сливается теплоноситель через специальную сбросную арматуру линии теплогенерирующей установки;
• перекрывается подача и обратка на котле, если расширительный бачок расположен на теплоагрегате;
• снимается колпачок с ниппеля, чтобы подсоединить насос;
• накачивается воздух до давления 1,5 атм, что позволяет слиться все остатком теплового носителя из гидроемкости;
• спускается ранее накаченная воздушная масса;
• закрываются запорно-регулирующие краны;
• доводится напряжение до рабочего значения при помощи циркуляционного электронасоса системы отопления;

Установленный электронасос в системе отопления дома

• стравливается давление через золотник бака, если оно слишком высокое;
• снимается автомобильный или велосипедный насос;
• накручивается ниппельный колпачок;
• закрывается линия сброса теплопереносящей жидкости;
• открывается запорно-регулирующая арматура;
• подпитывается отопительный внутридомовой тепловой контур;
• проверяется работоспособность герметичного мембранного гидробачка во время пусконаладочных работ на теплогенерирующей установке.

В процессе настройки герметичного расширительного резервуара системы отопления необходимо, чтобы стрелка на контрольно-измерительном приборе, который установлен на подающем трубопроводе, не вибрировала. Давление в тепловом контуре объекта должно плавно подниматься.

Обратите внимание! Когда гидравлический мембранный бачок не способен компенсировать давление в отопительной тепловой внутридомовой сети, тогда, вероятно, в устройстве разорвана резиновая мембрана. Поэтому придется произвести ее замену или приобрести новый гидрорезервуар.

Причины снижения и повышения давления во внутридомовой теплосети

Неправильная циркуляция теплопереносящей рабочей среды является одной из причин, почему происходит повышение или снижение давления в обогревающем контуре дома. Данное явление также возникает из-за остановки процесса циркуляции теплоносителя вследствие:

• закрытия запорно-регулирующих вентилей на трубопроводах;
• беспрерывной подпитки системы отопления;
• засорения фильтрующих элементов или труб теплоконтура дома;
• работы отопительного регулятора давления;
• образования воздушных пробок в трубопроводах или обогревающих приборах.

Если в системе скапливается воздух, тогда проблема решается путем его стравливания. Этот процесс осуществляется через специальные воздухоотводчики, которые предусматриваются при проектировании и устанавливаются во время монтажа теплоконтура дома. Производители выпускают автоматические и ручные специальные спускники воздуха. Второй вид устройств монтируется на отопительные приборы. Это краны Маевского, которые устанавливаются в верхней части радиаторов.

Циркуляция теплового носителя также часто затрудняется или полностью прекращается в системе из-за скопления грязи в фильтрующих элементах и трубопроводах. Современные фильтры легко поддаются чистке. Удалить из труб грязь, включая накипь, намного сложнее. Часто проблема решается путем промывки трубопроводов с помощью специальных жидких средств. Однако в некоторых случаях циркуляцию удается возобновить только после замены конкретного участка системы.

Если происходит рост температуры теплоопереносящей рабочей среды, регулятор давления закрывает клапаны, через которые теплоноситель поступает в теплоконтур дома. Когда этот процесс происходит необоснованно, тогда проблема решается с помощью регулировки. Иногда данную операцию невозможно выполнить. В этом случае осуществляют установку нового узла.

Возникают даже ситуации поломки электронного управления подпитки. Такая неполадка устраняется путем замены или регулировки системы.

Человеческий фактор тоже влияет на возникновение перепадов давления в системе отопления. Нередко пользователь может перекрыть запорно-регулировочные вентили, забыв их открыть после завершения выполнения определенных операций. В такой ситуации напряжение в отопительной внутридомовой сети легко нормализовать. Нужно всего лишь открыть перекрытую арматуру.

Коротко о главном

Отопительный гидробак монтируется для стабилизации давления в системе. Он служит для размещения избыточного объема теплоносителя, который возникает в результате его нагрева.

В закрытых сетях с электронасосом устанавливается мембранный герметичный гидрорезервуар, а в открытых контурах с естественной циркуляцией теплоносителя — бак, жидкость в котором контактирует с атмосферой объекта.

Герметичный бачок внутри разделен резиновой мембраной. В одной его части размещаются излишки нагретой и расширившейся жидкости, а в другую — закачивается воздух под давлением 80% от аналогичного параметра в трубопроводах. Проверяется и отслеживается оно манометром, а его настройка выполняется путем подкачки воздушной массы с помощью насоса.

Во время работы системы отопления может наблюдаться перепад давления. Его снижение и повышение происходит вследствие закрытия вентилей, бесконечной подпитки сети, засорения отопительных элементов, образования воздушных пробок.

Как думаете — лучше создавать в доме отопительную систему со встроенным расширительным баком в котле или монтировать сеть с отдельным мембранным гидрорезервуаром?

Автор

Марк Соловьев

Специальность:
Инженер

Все статьи

Поделиться

Поделиться

Какое давление накачать в расширительный бак для системы отопления: tvin270584 — LiveJournal

Несмотря на то, что расширительный бак – это вспомогательный элемент системы отопления, без него ее эффективное функционирование невозможно. При этом одним из его наиболее важных параметров является давление. В статье мастер сантехник расскажет, какое давление должно быть в расширительном бачке системы отопления закрытого типа.

Виды и устройство

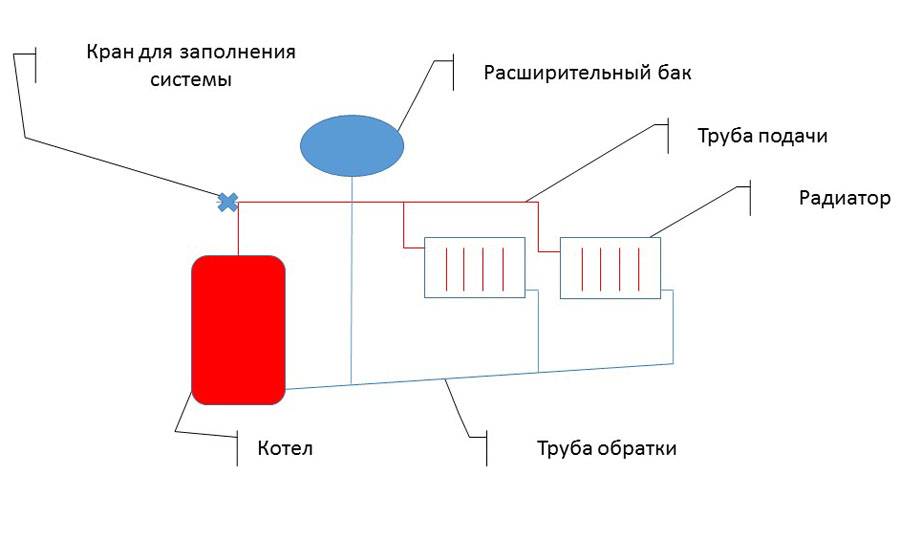

Существуют два вида отопительных систем закрытого и открытого типа. В открытой системе циркуляция воды происходит естественным образом. Это значит, что дополнительных устройств для создания давления воды не предусмотрено. Расширительные бачки для данной системы отопления используются без верхней крышки. Контур крепления у таких емкостей сверху. Для того, чтобы в системе трубопровода не скапливался воздух, мешающий нормальному функционированию теплоносителя, необходимо постоянно следить за уровнем воды в расширительном бачке.

Еще один вид отопительной системы – система закрытого типа. Еще ее называют автономной отопительной системой. Главное отличие в том, что давление в расширительном бачке отопления закрытого типа создается за счет насоса. Поэтому в качестве теплоносителя иногда используют антифриз для исключения перемерзания труб в зимнее время в случае, например, отключения электричества или газа. Данная система полностью герметична, поэтому в контуре устанавливается полностью закрытый расширительный бачок.

Мембранный расширительный бак для системы отопления закрытого типа

Мембранный расширительный бак предназначен для компенсации температурного расширения теплоносителя и поддержания необходимого давления в закрытых системах отопления.

Жидкости, которые используются в системах отопления, при нагревании, за счет теплового расширения, увеличивают свой объем. Например, объем воды при нагревании до 90 °С увеличивается на 3,55%. Если в качестве теплоносителя в системе отопления применяют антифриз на основе Пропиленгликоля, то объем жидкости увеличивается еще более.

В закрытой системе отопления без расширительного бака даже незначительное повышение температуры приведет к резкому росту давления и срабатыванию предохранительного клапана. Избыточная часть теплоносителя через клапан выльется наружу.

Мембранный расширительный бак для отопления представляет собой сосуд, разделенный на две части подвижной мембраной. Одна часть сосуда соединена с системой отопления и заполнена теплоносителем. В другую часть сосуда закачивается воздух под определенным давлением.

При изменении объема жидкости в системе отопления, мембрана в баке перемещается в ту или другую сторону. В результате объем, занимаемый жидкостью в баке, тоже меняется. Сжатый воздух по другую сторону мембраны действует как пружина, поддерживая рабочее давление теплоносителя и не допуская срабатывания предохранительного клапана.

Эксплуатационные ограничения и требования безопасности

В зависимости от конструкции расширительного бака и применяемых материалов производители накладывают определенные ограничения на их использование в системах отопления.

Как правило, производители предъявляют определенные требования к составу и коррозионным свойствам жидкости — теплоносителю в системе отопления. Например, ограничивают содержание этиленгликоля в растворе антифриза.

Запрещается использование расширительного бака при давлениях, превышающих допустимые величины, указанные в технической документации производителя. В месте присоединения расширительного бака к системе отопления, обязательно требуется установка группы безопасности, которая контролирует и ограничивает давление в баке.

В системах отопления частных домов и автономного отопления квартир используют баки и другое отопительное оборудование с рабочим давлением не менее 3 бар.

Установка, монтаж и подключение расширительного бака

Расширительный бак устанавливают в отапливаемом помещении. Бак размещают в месте, легко доступном для обслуживания. Монтаж производят так, чтобы имелся доступ к воздушному ниппелю, фланцу и присоединительной арматуре.

Рекомендуется расширительный бак устанавливать вертикально, присоединительным патрубком вниз, а воздушным ниппелем вверх.

Расширительные баки небольшого размера обычно крепятся к стене с помощью кронштейна. Детали крепления, как правило, в комплект изделия не входят и заказываются отдельно. Баки большого размера устанавливают на пол, на ножках.

Расширительный бак подключают к обратному трубопроводу отопительной системы со стороны всасывания циркуляционного насоса.

В месте подключения, на линии к баку необходимо устанавливать запорную арматуру, защищенную от случайного закрывания. Кроме того, следует установить сливной (дренажный) кран для опорожнения бака. Производители баков обычно предлагают специальную присоединительную запорно — дренажную арматуру для своих изделий. Такие комплекты необходимо заказывать отдельно.

Для присоединения бака к обратному трубопроводу следует использовать трубы с внутренним диаметром, равным диаметру присоединительного патрубка бака.

Расширительный бак соединяют с системой отопления после промывки системы.

Мембранные расширительные баки иногда встраивают в котлы. Например, двухконтурные газовые котлы, как правило, уже имеют встроенный расширительный бак определенной емкости. Если объем встроенного расширительного бака оказался мал для отопительной системы, то необходимо установить новый бак снаружи перед котлом на обратном трубопроводе. Объем нового бака выбирают как обычно, без учета емкости встроенного бака.

Настройка давления в расширительном баке

Перед вводом в эксплуатацию системы отопления, до заполнения бака теплоносителем, в расширительный бак через воздушный клапан — ниппель автомобильным насосом закачивают воздух. Величину давления воздуха контролируют автомобильным же манометром, встроенным в насос или отдельным прибором. Многие производители продают расширительные баки уже заполненные воздухом или азотом до определенного давления, указанного в техдокументации. В любом случае необходимо проверить достаточность начального давления воздуха в баке.

Начальное давление в воздушной камере расширительного бака — Ро:

Po > Pст + 0,2 бар

Где Рст — статическое давление системы отопления в месте установки бака — равно высоте столба воды от точки подсоединения расширительного бака до верхней точки системы отопления (высота столба 10 м = 1 бар).

Начальное давление в воздушной камере обязательно проверяют и регулируют при отсутствии в баке жидкости — открыть присоединительный штуцер и вылить остатки теплоносителя из бака. Встроенные в котел расширительные баки тоже освобождают от жидкости.

В системе отопления частного дома удобно устанавливать расширительный бак с заводским наполнением воздушной камеры воздухом или азотом давлением Ро = 0,75 — 1,5 бар. Такую величину выставленного на заводе давления можно оставить без изменения, даже если она будет значительно больше рассчитанной по формуле Ро. В большинстве случаев такого давления для систем отопления частного дома или квартиры вполне достаточно.

Встроенные в котел расширительные баки обычно уже заполнены воздухом или азотом до давления, указанного в инструкции к котлу. Перед установкой котла необходимо проверить давление воздуха в расширительном баке и, при необходимости, отрегулировать — закачать или спустить воздух.

Превышение начального давления над статическим минимум на 0,2 бар. необходимо для создания в системе давления, при котором снижается риск образования вакуума, парообразования и кавитации.

На следующем этапе бак присоединяется к системе отопления. Затем открывается вентиль подпитки и система отопления и бак заполняются теплоносителем с начальным давлением подпитки — Рнач.

Рнач > или = Ро + 0,3 бар

Например, если Ро = 1 бар, то Рнач >= 1,3 бар.

Ро — начальное давление в воздушной камере расширительного бака.

Часто производители котлов, например газовых, указывают в технической документации рекомендуемое начальное давление подпитки теплоносителя в системе. В инструкции также указывают минимальное давление теплоносителя, ниже которого котел просто не будет включаться в работу. В этом случае заполняют систему с начальным давлением, указанным в инструкции к котлу.

Далее, включаем котел и разогреваем систему отопления до максимальной рабочей температуры (например, 75 °С). При нагревании из воды выделяется растворенный в ней воздух. Удаляем воздух из системы отопления. Следим за показаниями манометра и фиксируем величину давления в системе с расширившейся водой — Ррасш.

В заключении отключаем циркуляционный насос и снова включаем подпитку и доводим давление в системе при максимальной температуре теплоносителя до конечного — Ркон:

Ркон < или = Ркл — 0,5 бар

Где Ркл — давление открытия предохранительного клапана системы отопления.

Например, если Ркл = 3 бар, то давление в системе доводим до Ркон <= 2,5 бар при температуре теплоносителя 75 °С.

Описанная выше методика настройки давления расширительного бака позволяет поднять до максимума эффективный полезный объем расширительного бака. Бак будет способен принять в себя наибольшее количество воды, и затем вновь отдать её системе. Это бывает полезно в случае, например, небольших протечек в системе. Бак сможет отдавать воду в систему длительное время — давление в системе будет снижаться с меньшей скоростью. Работоспособность системы отопления будет сохраняться более продолжительное время. Или, в результате охлаждения теплоносителя, давление в системе может снизиться ниже минимального, необходимого для включения котла. В этом случае автоматика не сможет запустить отопление в работу. При настройке давления по указанной выше методике риск такого развития событий снижается до минимума.

Причины падения давления

Несмотря на то, что давление в бачке должно иметь постоянную величину, оно нередко падает при эксплуатации отопительной системы.

Есть ряд причин, почему понижается давление:

• Протечка теплоносителя. Такие проблемы обычно появляются в отопительных системах, функционирующих на антифризе, который способен проникнуть даже в мелкие трещинки. В итоге возникают протечки. Их следует устранить до того, как накачать расширительный бак в системе отопления воздухом.
• Снижение давления в котле. В случае его значительного падения следует обратиться к мастерам. Если давление понизилось не критично и выровнялось после запуска системы, то ею можно пользоваться, поскольку подобные сбои ей не могут причинить вред.

Как измерить и отрегулировать давление в расширительном бачке

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см2. Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

• Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
• Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
• Открутить колпачок ниппеля и подсоединить к нему насос;
• Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
• Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
• Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
• Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.

Видео

В сюжете — Какое давление накачать в расширительный бак для системы отопления

В сюжете — Как накачать давление в расширительный бак

В сюжете — Как отрегулировать давление воздуха в расширительном баке газового котла

В сюжете — Как накачать бак отопления, не отсоединяя его и не сливая всю систему, особенно когда нет кранов на бак

В продолжение темы посмотрите также наш обзор Как рассчитать объём расширительного бака для отопления

Источник

https://santekhnik-moskva. blogspot.com/2021/10/Kakoye-davleniye-nakachat-v-rasshiritelnyy-bak-dlya-sistemy-otopleniya.html

Установка расширительного бака —

07 июля 2022 г.

07 июля 2022 г. /

Триш Холдер

Расширительные баки необходимы для компенсации расширения воды в водяных системах отопления. Они полагаются на внутреннюю воздушную подушку, которая сжимается по мере того, как вода в системе нагревается и расширяется, таким образом поддерживая надлежащее давление в системе в любое время, независимо от температуры. Какими бы простыми они ни были в эксплуатации, необходимо соблюдать определенные практические правила установки, чтобы обеспечить правильную работу и продлить срок службы компонентов системы.

Хотя это и не входит в тему данного поста, стоит упомянуть, что расширительные баки должны быть подходящего размера, иначе вы можете получить плачущие предохранительные клапаны или воздух в системе. После этого успешная работа в основном зависит от правильного расположения компонентов и точек подключения.

Подключение резервуара

Как мы обсуждали в предыдущем блоге, важно убедиться, что трубопровод резервуара подключен к основному трубопроводу между сепаратором воздуха/подпиткой и всасывающим патрубком насоса, поскольку это определяет точку без изменения давления. Расположение этого соединения имеет решающее значение для обеспечения того, чтобы воздушная подушка внутри резервуара не оказывала отрицательного влияния на повышение давления в системе во время работы насоса.

Дело не только в том, где вы расположите резервуар, но и в том, как вы сконфигурируете точку соединения между трубопроводом ответвления резервуара и основным водопроводом. При неправильной настройке вы рискуете образовать воздушные карманы или скопиться грязь в баке. Чтобы избежать этого, лучше всего подсоединить патрубок бака горизонтально к полу. Другими словами, если основной трубопровод расположен горизонтально, ответвляемый трубопровод должен подсоединяться к нему либо в положении на 3 часа, либо в положении на 9 часов. Подсоединение его перпендикулярно магистрали сверху (т. е. на 12 часов) увеличивает вероятность образования воздушной пробки в соединении. Подсоединение его перпендикулярно к магистрали снизу (т. е. на 6 часов) увеличивает вероятность попадания грязи в соединение бака, что приведет к его закупорке. На рисунках 1 и 2 показано, как правильно подключить ответвление бака к магистрали, в зависимости от расположения и ориентации бака.

Если вы не можете избежать подсоединения трубы в положении «6 часов», обязательно установите грязеотвод со сливным клапаном для улавливания и смывания мусора.

Установка антитермосифонной петли

Мы хотим избежать любой гравитационной (тепловой) циркуляции воды в резервуаре. Этого можно добиться, установив так называемую антитермосифонную петлю между баком и основным соединением. На рисунках 1 и 2 также показана правильная установка антитермосифона при вертикальной или горизонтальной ориентации резервуара. Падение в контуре должно быть не менее 12 дюймов, чтобы предотвратить миграцию тепла из магистрали в резервуар.

Вам также необходимо установить следующие устройства контроля воздуха и давления, как показано на рисунке 3:

• Автоматический воздухоотводчик. Автоматический воздухоотводчик предотвращает попадание воздуха в трубопроводы резервуара. Его следует устанавливать после антитермосифонной петли, в самой высокой точке трубопровода и перед подключением к резервуару.

• Манометр. Это необходимо для проверки давления в системе на баке.

• Запорный клапан бака. Запорный клапан необходим для обслуживания резервуара без опорожнения всей системы. Он должен быть запирающего типа для предотвращения несанкционированного доступа, поскольку он обычно открыт, а несанкционированный доступ может привести к срабатыванию предохранительных клапанов в системе и потере опорной точки давления для насоса.

• Сливной клапан. Сливной клапан необходим для опорожнения трубопровода между баком и запорным клапаном перед обслуживанием бака. Примечание: Продувочный клапан (комбинированный сливной и запорный клапан) может быть установлен вместо отдельного слива и запорного клапана.

Рис. 3. Установка вертикального расширительного бака с надлежащими устройствами контроля воздуха и давления и антитермосифонной петлей.

Подготовка к заполнению системы

Перед подключением к системе необходимо предварительно заполнить расширительный бак. Давление в баке должно быть достаточно высоким, чтобы предотвратить попадание воды в бак при заполнении системы; это гарантирует, что у нас будет весь приемный объем, доступный для расширения воды, как только система будет запущена и запущена. Хотя расширительные баки обычно поставляются с завода с предварительной заправкой (обычно 12 фунтов на квадратный дюйм или 40 фунтов на квадратный дюйм), каждый бак должен быть отрегулирован на определенное давление наполнения для конкретного применения. С помощью манометра в шинах можно проверить давление внутри бака ПЕРЕД подключением бака к системе. Если для полной зарядки бака требуется дополнительное давление, следует использовать газообразный азот или безмасляный сжатый воздух.

Где разместить расширительный бачок —

31 мая 2022 г.

31 мая 2022 г. /

Триш Холдер

Управление воздухом является важной частью функциональности гидравлической системы. Правильное размещение расширительного бачка может буквально повлиять на производительность насоса. Правило размещения расширительного бака довольно простое: всегда откачивайте из расширительного бачка. Другими словами, убедитесь, что трубопровод расширительного бака соединяется с трубопроводом системы на стороне всасывания насоса вот так,

.

и НЕ так,

В противном случае в насосе может возникнуть кавитация из-за отрицательного давления на всасывании, и нам будет трудно избавиться от нежелательного воздуха в системе.

Чтобы понять, почему это могло произойти, давайте рассмотрим систему, в которой насос правильно установлен после расширительного бачка, и добавим несколько цифр, отражающих рабочее давление системы.

Обратите внимание на точку отсутствия изменения давления между трубопроводом расширительного бака и трубопроводом системы. Вне зависимости от того, включен насос или нет, давление в этой точке всегда остается одним и тем же. Это происходит благодаря воздушной подушке внутри расширительного бака, которая выбрана таким образом, чтобы поглощать любое расширение воды, возникающее в результате повышения температуры циркулирующей воды. Когда объем воды увеличивается из-за теплового расширения, она поступает в резервуар. Даже когда включается насос, увеличивая перепад давления в системе для установления потока, давление в точке соединения трубопровода системы и трубопровода расширительного бака не изменяется. Это связано с тем, что насос не может добавлять или забирать воду из резервуара.

ПРАВИЛЬНО: Откачивание из из точки отсутствия изменения давления.

Допустим, как показано на рис. 1 выше, у нас есть минимальное давление в системе 12 фунтов на квадратный дюйм и насос, предназначенный для создания перепада 14 фунтов на квадратный дюйм. Когда насос включается, он повышает давление до 26 фунтов на квадратный дюйм, чтобы обслуживать систему, постепенно возвращаясь к 12 фунтам на квадратный дюйм в результате потерь на трение в трубопроводе. В правильно установленной системе давление на всасывании насоса будет оставаться на уровне 12 PSI или около него, независимо от того, включен насос или нет.

НЕПРАВИЛЬНО: Нагнетание до точки отсутствия изменения давления.

Теперь посмотрим, что может произойти, если насос (неправильно) установлен перед расширительным баком и точкой отсутствия изменения давления (рис.
