Элементы крыши. Названия. Подробное описание

Выбор конкретной крыши и кровли необходимо делать еще на стадии проектирования строения. Современные технологии и стройматериалы позволяют архитекторам создавать огромное разнообразие решений как по конструкционным особенностям, так и по используемым покрытиям и технологиям. Во время выбора конкретного решения принимается во внимание большое количество факторов, влияющих на элементы крыши. Несмотря на такое разнообразие типов и конструкций крыш все они имеют несколько общих элементов.

Элементы крыши. Названия

Название элемента крыши	Краткое описание
Стропильная система	Может быть плоской односкатной, двускатной, многоскатной вальмовой, сложной, купольной и т. д. Сами стропила могут быть наслонными и висячими, целыми или наращиваемыми.
Обрешетка	В зависимости от типа кровельных материалов бывает сплошной или решетчатой. Некоторые крыши имеют специальную вентиляционную контробрешетку.
Кровельный пирог	Используется во время обустройства теплых крыш, состоит из пароизоляционного слоя, утеплителя и ветрозащиты.
Кровельное покрытие	Может быть рулонным или штучным, из натуральных или искусственных материалов. Материалы кровли оказывают существенное влияние на ее стоимость и сложность кровельных работ.

В таблице приведены только общие названия, каждый вид кровли имеет свои дополнительные элементы. На крышах могут быть окна и фронтоны, водостоки и иные инженерные конструкции.

Содержание статьи

• 1 Элементы крыши и их названия
  • 1.1 Фронтоны
  • 1.2 Скат
  • 1.3 Эркер
  • 1.4 Мауэрлат
  • 1.5 Лежень
  • 1.6 Цены на брус
  • 1.7 Балки перекрытия
  • 1.8 Карниз
  • 1.9 Опорная рама
  • 1.10 Конек
  • 1.11 Цены на различные виды кровельных коньков
  • 1.12 Центрирующее ядро
  • 1. 13 Стропилины основной крыши
  • 1.14 Кобылки
  • 1.15 Короб для софитов
  • 1.16 Угловые стропилины
  • 1.17 Нарожники
  • 1.18 Стропилины эркера
  • 1.19 Нижний подкос
  • 1.20 Вертикальная стойка
  • 1.21 Верхний подкос
  • 1.22 Горизонтальная затяжка
  • 1.23 Ендовы
  • 1.24 Подвесы конькового прогона
  • 1.25 Обрешетка
  • 1.26 Контробрешетка
  • 1.27 Ветровые доски
  • 1.28 Карнизные доски
  • 1.29 Цены на доски строительные
  • 1.30 Кровельное покрытие
  • 1.31 Кровельный пирог
  • 1.32 Водостоки
  • 1.33 Цены на водостоки
  • 1.34 Снегозащита
  • 1.35 Чердачные помещения
• 2 Заключение
  • 2.1 Видео – Узлы стропильной системы

Элементы крыши и их названия

Наиболее часто используемые элементы крыши рассмотрим на примере одной из самых сложных конструкций – вальмовой кровле с эркером.

Вальмовая крыша с эркером

Далее поговорим о тех элементах, которые на вальмовой крыше использованы не были. Сразу по ходу описания будем давать краткие объяснения к названиям элементов.

Рассматриваемая крыша не имеет фронтонов, основная часть перекрывается двускатной вальмовой, эркер имеет шатровое покрытие.

Фронтоны

Фронтон – передняя часть стены различной формы. По бокам ограничивается двумя скатами, в нижней части карнизом. Фронтоны чаще всего изготавливаются из тех же стройматериалов, что и фасадные стены, но есть и иные варианты строительства этих элементов.

В последнее время существенно расширился геометрический вид фронтонов, теперь можно встретить следующие их формы:

• килевидную – напоминают перевернутый корабль;
• лучковидную – форма лука;
• полукруглую – вершина с циркульным завершением;
• прерванную – имеется горизонтальный карниз для вставки окна;
• самцовую – сложенную из бревен в качестве продолжения венцового участка стены;
• ступенчатую – размеры ступенек уменьшаются кверху;
• трапециевидную – фронтон в виде правильной трапеции.

Фронтон в архитектуре

На обыкновенных зданиях фронтоны чаще всего имеют традиционную треугольную форму.

Треугольный фронтон

Скат

Часть крыши, располагающаяся между крайними стропильными ногами. Может иметь форму трапеции, прямоугольника, треугольника и т. д.

Скат

В многоквартирных домах крыши чаще всего односкатные плоские, скат – бетонная плита перекрытия. Такие крыши имеют рулонные покрытия, в некоторых случаях могут быть эксплуатируемыми. На них делают зимние сады, площадки для отдыха, бассейны и прочие элементы для повышения комфортности проживания.

Плоская крыша с бассейном

Эркер

Выступающая за проекцию фасада часть здания со своей отдельной кровлей. Крыша эркера может быть полукруглой, прямоугольной или многогранной. В нашем примере эркер симметричен и расположен точно посредине фасадной стены. Размеры здания 11×13,5 м. Стропильные ноги и вертикальные опоры упираются на мауэрлаты и лежни.

Эркер

Мауэрлат

Изготавливается из досок или бруса, фиксируется по периметру фасадных стен или к специально подготовленному армирующему поясу. На мауэрлат упираются нижние концы стропильных ног. Элемент должен прочно фиксироваться, если кладочные материалы фасадных стен не отличаются высокими показателями физической прочности, то под мауэрлат обязательно обустройство армирующего пояса. В брусчатых домах в качестве мауэрлата используется верхний венец. Для предупреждения расползания стен применяются металлические или деревянные нагели большого диаметра и длины, они связывают между собой несколько венцов дома.

Мауэрлат

Лежень

Изготавливается из бруса или доски, крепится к несущим межкомнатным перегородкам сразу к кладочным материалам или армопоясу, служит опорой для различных упоров стропильной системы.

Лежень

Между стенами и деревянными элементами всегда следует укладывать гидроизоляцию, универсальным и самым оптимальным вариантом считается обыкновенный рубероид. Есть лишние деньги и желание их потратить – можно покупать современные мастики на основе модифицированного битума. Строительный эффект тот же, финансовый намного отличается от варианта с рубероидом.

Цены на брус

Брус

Балки перекрытия

Этот архитектурный элемент можно относить как к потолку, так и к крыше. Дело в том, что на эти балки упираются многие упоры стропильной системы, без них строительство сложных кровель невозможно.

Балки перекрытия

Расстояние между балками выбирается с учетом стандартных размеров утеплителей. Во время установки этих элементов следует принимать во внимание особенности крыши эркера, балки должны держать все стропильные ноги. Угловые балки эркера располагаются на биссектрисе угла, в противном случае крыша и вылет карниза будут несимметричными. Укладываются на мауэрлаты и лежни или на стены.

Карниз

Элемент, который отделяет вертикальную плоскость стены от плоскости крыши, называется карнизом.

Подшивка карниза

Может иметь несколько разновидностей.

1. Ордерный карниз. Резко выходит вперед и сильно нависает над частями фасада, выполняет функцию их защиты от атмосферных осадков.
2. Гезимс. Карниз имеет вид полосы, расчлененной на несколько продольных выступов и впадин, может располагаться как непосредственно под крышей, так и между этажами как декоративный элемент фасада здания.

Если строение имеет деревянный карниз, то его рекомендуется подшивать досками сразу после монтажа балок, это намного упрощает работы по дальнейшему строительству стропильной системы. Кроме того, сам карниз также намного проще подшивать сразу после установки балок. После того как балки перекрытия и карниз готовы, можно приступать к установке опорной рамы.

Подшивка карниза доской

Опорная рама

Один из самых важных несущих элементов крыши. Состоит из вертикальных опор, прибитых к лежням, и горизонтальных коньковых прогонов. Размеры опорной рамы зависят от размеров крыши, сложные варианты могут иметь несколько опорных рам: одна устанавливается под коньком, остальные в самых слабых местах стропильных ног.

Опорная рама

Конек

Линия стыка верхних частей скатов крыши. Простые крыши имеют только один конек, у сложных таких элементов несколько.

Коньковый элемент кровли

На опорной раме крыши эркера устанавливается специальное приспособление – центрирующее ядро.

Цены на различные виды кровельных коньков

Конек кровельный

Центрирующее ядро

На нем сходятся все стропила крыши эркера. Это центрирующий элемент высотой примерно 50 см м толщиной около тридцати сантиметров. Делается он из сплошной чурки или клееных досок, служит упором для стропилин, фиксируется на вертикальной опоре рамы эркера.

Центрирующее ядро

Стропилины основной крыши

Самый важный и самый известный элемент кровли. Воспринимают на себе все усилия кровли, изготавливаются из досок различных размеров. Расчет делается на стадии проектирования дома. Вверху стропилины фиксируются друг к другу или к коньковой доске, могут упираться о коньковый прогон или иметь отдельную опорную раму.

Стропила

Внизу стропильные ноги упираются о мауэрлат, могут быть висячими наслонными.

1. Висячие стропилины. Используются на небольших зданиях и сооружениях, имеют только две точки опоры. Вверху упираются друг о друга или в коньковую доску, расположенную между стропильными ногами. Внизу упираются о мауэрлат. Для усиления конструкции могут применяться затяжки. Это обыкновенные доски, фиксирующие две стропильные ноги в верхней части, таким образом подготавливаются простейшие фермы.
2. Наслонные стропилины. Название элемента обозначает, что стропильные ноги наслоняются на любые дополнительные опоры. Они могут размещаться в различных местах, быть вертикальными или угловыми.

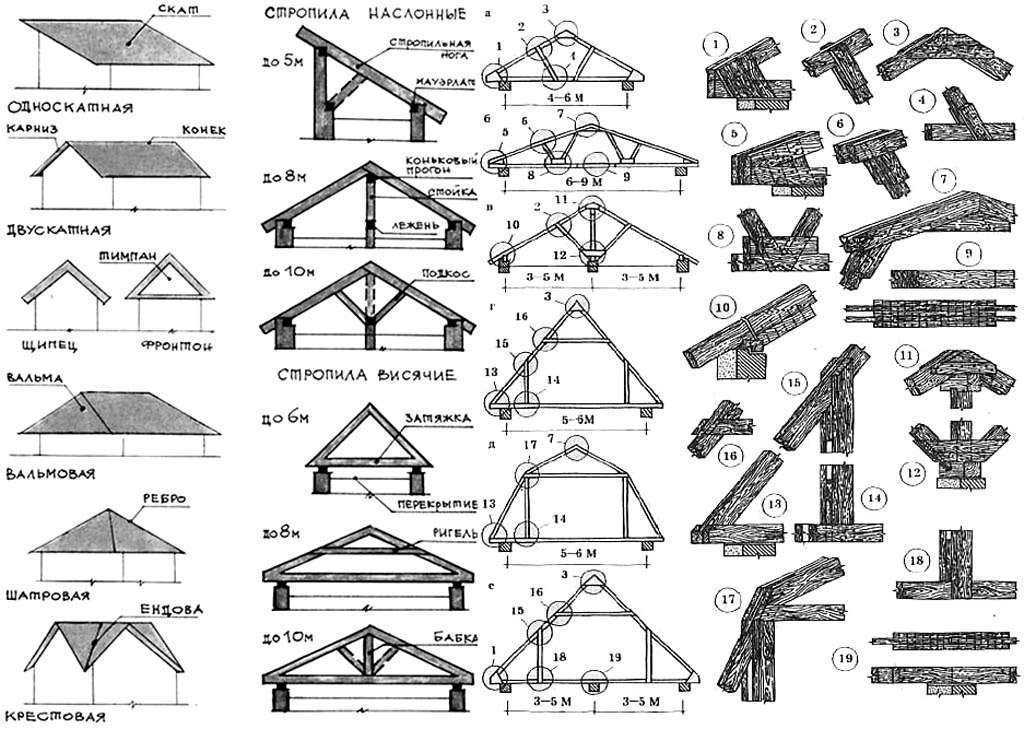

Особенности стропильных систем

Кобылки

Крепятся на стропилах, удлиняют эти элементы, позволяют уменьшать стоимость стропильной системы и улучшать ее эксплуатационные характеристики. Для изготовления кобылок могут использоваться тонкие доски, на них не воздействуют значительные усилия. Кобылки позволяют выводить скат за пределы стены на значительное расстояние и дополнительно защищать фронтонные стены от негативного воздействия естественных осадков.

Стропила с кобылками

Короб для софитов

Назначение – улучшение внешнего вида свесов скатов крыши, минимизация рисков подрыва кровли резкими порывами ветра. Изготавливается из досок, в дальнейшем зашивается деревянными или пластиковыми софитами.

Короб для софитов

Угловые стропилины

Используются только в сложных многоскатных крышах, самые длинные элементы стропильной системы. Требуют особенного внимания во время изготовления и установки.

Нарожники

Специальные элементы для увеличения жесткости фиксации угловых стропилин. Могут опираться о балки перекрытия или специально установленные элементы.

Нарожники

Стропилины эркера

Самые большие по размерам элементы сложной кровли, закрывают эркер. Одним концом упираются о центрирующее ядро, там сходится верхний край, а вторым концом на балки.

Стропила эркера

Это общая начальная конструкция крыши, в дальнейшем нужно устанавливать различные вертикальные, горизонтальные и наклонные связи для увеличения жесткости конструкции и повышения ее несущей способности. Количество рассчитывается индивидуально для каждой крыши, каждый вариант фермы может иметь существенные различия. Но есть общие виды элементов стропильных систем.

Нижний подкос

Устанавливается под углом к вертикали, один конец упирается о стропилину, второй о вертикальную опору и балку перекрытия.

Нижний подкос

Вертикальная стойка

Поддерживает стропильную ногу, устанавливается вертикально, нижний конец упирается о балку перекрытия.

Стойка

Верхний подкос

Монтируется в верхней трети стропильной ноги, устанавливается под углом, нижний конец упирается о горизонтальную затяжку.

Верхний подкос

Горизонтальная затяжка

Фиксирует две стропильные ноги в конструкцию фермы.

Стойки, затяжки и подкосы изготавливаются из досок, длинные вертикальные опоры и прогоны из бруса. Проектировщики часто предлагают эти элементы изготавливать из спаренных досок, так дешевле и надежнее. Спаренные доски всегда имеют более высокие показатели сопротивляемости на изгиб, чем брус такой же толщины.

Горизонтальная затяжка

Ендовы

Места стыка скатов под тупым углом. Наиболее опасный элемент крыши, именно здесь чаще всего возникают протечки. В ендовах устанавливается специальный брус или доска, которая называется ендовной. Во время строительства ендов нужно использовать лишь качественные пиломатериалы, обязательно делать мероприятия по их защите от гниения и повреждения вредителями.

Ендова кровли из металлочерепицы

Подвесы конькового прогона

Используются для усиления конструкции на больших по размеру крышах, изготавливаются из брусков или досок.

Подвесы конькового прогона

Все элементы стропильной системы должны между собой жестко фиксироваться. Делать это можно как при помощи современных металлических перфорированных пластин и уголков, так и обыкновенными гвоздями или металлическими скобами. После того как все работы закончены, можно приступать к изготовлению обрешетки.

Обрешетка

Удерживает кровельный материал, технические параметры зависят от физических характеристик кровельных покрытий. Обрешетка может быть сплошной или решетчатой. Очень важный с точки зрения длительности эксплуатации крыши элемент. Обрешетка должна гарантировать, что кровельное покрытие не будет прогибаться под весом снежного покрова, листы металлочерепицы прочно зафиксированы и не оторвутся резкими порывами ветра.

Обрешетка

Делать обрешетку можно как из новых, так и из бывших в употреблении пиломатериалов. Главное требование к ним – отсутствие гнилостных повреждений. Внешний вид никакого значения не имеет, обрешетка всегда скрывается кровельными покрытиями.

Контробрешетка

Монтируется на теплых кровлях, обеспечивает надлежащие условия естественной вентиляции для удаления влаги. Увеличивает время эксплуатации крыши, предупреждает преждевременный выход из строя нагруженных элементов стропильной системы. Линейные параметры контробрешетки имеют строгие нормированные значения. Несоблюдение рекомендаций профессионалов становится причиной нарушения эффективности естественной вентиляции, последствия такой ситуации очень неприятные.

Обрешетка и контробрешетка

Ветровые доски

Фиксируются на обрешетке со стороны фронтонов. Выполняют две функции: предупреждают подрыв кровли и улучшают внешний вид дома. Могут быть деревянными, металлическими или пластиковыми.

Монтаж ветровой доски

Карнизные доски

Улучшают дизайнерский вид крыши, предупреждают намокание стропильной системы. Изготавливаются из металла или пиломатериалов.

Лобовая планка для софитов

Цены на доски строительные

Доски строительные

Кровельное покрытие

Главная задача – создавать герметичное покрытие крыши, защищать внутренние помещения от ветра, дождя и снега. В настоящее время существует много видов кровли, каждый элемент крыши имеет свои технические характеристики. Во время выбора нужно смотреть не столько на стоимость, сколько на время эксплуатации. Дешевая кровля служит примерно десять лет, экономично очень дорого полностью менять кровлю через такой короткий срок эксплуатации.

Кровельные материалы

Кровельный пирог

Элемент присутствует только в теплых крышах, состоит из нескольких слоев.

1. Парозащита. Назначение – предупреждать попадание влаги в утеплители. Этот элемент кровли обязателен только в тех случаях, когда для теплозащиты используется минеральная вата или эковата. Эти материалы способны впитывать большое количество влаги, а во влажном состоянии существенно увеличиваются показатели теплопроводности. Эффективность теплозащиты кровли уменьшается, деревянные элементы стропильной системы длительное время контактируют с влажным утеплителем. Как следствие – ускоренная порча пиломатериалов.
2. Утеплительный слой. Чаще всего используется минеральная вата. Реально имеет всего два преимущества – не выделяет в воздух вредные химические соединения и не боится открытого огня. Недостатки – высокая стоимость, довольно большая масса, значительные показатели гигроскопичности и продуваемость ветром. Утеплительные материалы на основе полимеров этих недостатков не имеют. Что касается выброса вредных веществ, то современные пенопласты по этим показателям считаются безопасными для здоровья и санитарными организациями допущены к использованию в жилых помещениях.
3. Ветрозащита. Предупреждает выдувание теплого воздуха из утеплителя. Применяется только в том случае, когда в качестве утеплителя использовалась минеральная вата. Для ветрозащиты используются высокотехнологичные современные мембраны, они пропускают пар из минваты, защищают ее от ветра и попадания конденсата.
4. Капельник. Специальный элемент теплых крыш, собирает капли конденсата с кровли и ветрозащиты и направляет их в водосточную систему.
5. Контробрешетка. Обязательный элемент теплой кровли, устанавливается между ветрозащитой и кровельными покрытиями. Контробрешетка обеспечивает функциональность естественной вентиляции подкровельного пространства. За счет этого быстро отводится влага, не допускается гниение деревянных элементов стропильной системы.
6. Кровельное покрытие. Могут применяться как дешевые рулонные материалы для плоских односкатных крыш, так и дорогая натуральная штучная черепица для сложных дизайнерских кровель.

   Пирог крыши под металлочерепицу

   Кровельный пирог под мягкую кровлю

Элементы теплой крыши могут иметь различные названия используемых материалов, но от этого не изменяется их конструкционная функция.

Водостоки

Назначение – отвод талой и дождевой воды со скатов крыши, недопущение чрезмерного увлажнения почвы под фундаментом здания, защита цоколя от переувлажнения. Эти элементы крыши могут изготавливаться из пластика или металла, имеют различную стоимость и форму. Но всегда состоят из одинаковых элементов.

1. Желоб принимает воду со скатов и направляет ее к вертикальным элементам водоотвода. Желоб имеет торцевые заглушки, комплектуется соединительными и поворотными элементами.

   Желоб водосточный

2. Воронка. Может устанавливаться на желоба, по ней вода попадает из желоба в вертикальные трубы. Есть воронки, которые крепятся у ендов в тех местах, где монтаж обыкновенных желобов по каким-либо причинам невозможен. Такие воронки для сбора воды из ендов сразу подключаются к индивидуальным трубам.

   Воронка

3. Крепежные элементы. Фиксируют трубы к фасадным стенам и желоба к стропильной системе. Позволяют регулировать углы наклона и расстояния, могут быть металлическими и пластиковыми.

   Держатель водосточной трубы

4. Круглые трубы. Отводят воду от дома, комплектуются концевиками, соединителями, тройниками.

   Труба водосточная оцинкованная

   Тройник водосточной трубы

   Колено трубы

Водостоки – важный элемент крыши любого типа и на любом сооружении.

Цены на водостоки

Водостоки

Снегозащита

Этот элемент кровли выполняет две функции: защищает водостоки от чрезмерных усилий во время весеннего схода снега со скатов крыши и не допускает травмирования пешеходов. Снегозадержатели изготавливаются из металлических труб или листовой стали. Обязательно должны фиксироваться к стропилам или обрешетке, запрещается прикручивание только к кровле в местах ее провисания. Выбор конкретного типа снегозадержателей и мест их установки зависит от климатической зоны расположения здания.

Трубчатый снегозадержатель

Снегозадержатель для кровли

Чердачные помещения

Элементы крыши могут быть жилыми и нежилыми. В последнее время жилые чердачные помещения называются мансардами, но под такие цели они использовались и ранее. К сожалению не так часто, как хотелось многим владельцам домов. Проблема была в крайней отсталости советских строительных технологий и материалов. Как только на отечественном рынке появились импортные товары, мансарды стали очень популярными в нашей стране.

Мансарда с балками

Спальня на мансардном этаже

Нежилые чердачные помещения чаще всего используются в различных пристройках и хозяйственных сооружениях. Они применяются только для хранения различных вещей, в сельской местности переоборудуются для хранения урожая.

Заключение

В статье приведены названия элементов согласно терминологии строительных норм и правил, на практике строители могут называть те или иные конструкции различными словами, но их назначение от этого не меняется. Рекомендуется всегда пользоваться правильной терминологией, это предупредит неизбежную путаницу и возникновение досадных ошибок.

Видео – Узлы стропильной системы

названия частей, конструктивное строение кровли, из каких элементов состоит

Содержание:

Конструктивные особенности крыши
Названия элементов и частей кровли
Геометрия строения крыши
Стропильная система
Обрешетка крыши
Назначение и необходимость элементов конструкции

Одним из этапов проектирования дома является определение конструкции крыши и вида кровельного покрытия. Большое значение при этом имеет дизайн строения, его назначение и конструктивные особенности. Однако наличие того или иного элемента кровли, материал для его изготовления и вид крыши зависит от множества других факторов. В частности, речь идет о климатических условиях, географическом положении и степени капитальности. К примеру, крыша бани или хозяйственной постройки имеет конструкцию, отличную от крыши дома. Для частного застройщика очень важно знать, из каких элементов состоит крыша, какие виды кровли подойдут именно в его случае.

В целом крыша состоит из следующих частей:

• Стропильный каркас.
• Обрешетка.
• Защитная часть или кровля.
• Дополнительные горизонтально расположенные части: конек, ендова или разжелобок.
• Наклонные поверхности: скаты и ребра.
• Водосточные желоба по нижнему краю скатов для отвода талых и дождевых вод.

Конструктивные особенности крыши

Перед началом строительства крыши необходимо тщательно изучить строение крыши и непосредственно кровли. Ни одно цивилизованное строение невозможно представить без верхнего перекрытия, которое может быть двух видов:

• Потолочное или чердачное перекрытие защищает строение от потерь тепла.
• Крыша защищает весь дом от различных природных явлений, таких как ветер, солнце и осадки.

Названия элементов и частей кровли

Все конструктивные элементы крыши предназначены для выполнения своей функции:

• Скат – главный элемент, представляющий собой наклонную плоскость, по которой осадки беспрепятственно отводятся с кровли. В какой-то степени скат гарантирует водонепроницаемость крыши.
• Ребра – выступающие углы в местах пересечения скатов.
• Ендова – внутренний угол, также образующийся при пересечении скатов.
• Спуск – нижняя часть ската.
• Капельник – низ спуска, предназначенный для защиты карниза и стены от воды.
• Карнизный свес – часть ската, расположенная горизонтально за плоскостью наружной стены.
• Фронтальный свес – часть ската, выступающая за фронтон.
• Желоб – элемент крыши, в котором собирается талая и дождевая вода. Располагается вдоль горизонтальной нижней кромки ската.

Собранная вода отводится по водосточной трубе, которая может располагаться у внешних стен здания (наружный водосток) или внутри стен (внутренний водосток). Второй вариант чаще всего используют при обустройстве плоской кровли.

Строения небольшой высоты и незначительной площади можно строить без водосточной системы, в этом случае вода со скатов стекает непосредственно на землю.

Используемое кровельное покрытие может укладываться вдоль ската или поперек него. Соединение листов может выполняться внахлест или в замок.

Большое значение имеет угол наклона скатов, который может выражаться в градусах или процентах. Уклон не позволяет осадкам собираться на крыше в большом количестве, особенно это относится к снежной массе. Это препятствует преждевременной деформации кровельного покрытия и продлевает срок его службы. По этому показателю определяют вид кровельного материала, соответствующие элементы крыши дома и способ водоотведения.

Геометрия строения крыши

Форма крыши может иметь различную геометрию, которая в большинстве случаев определяется видом строения:

• Крыша с одним скатом возводится над простыми строениями, например, баней, туалетом или беседкой, или постройками, примыкающими одной стороной к основному зданию. Такой вид кровли не требует большого количества материалов, но характеризуется долгим сроком эксплуатации.
• Двухскатная или щипцовая крыша состоит из двух скатов, имеющих определенный уклон. Треугольник, образуемый скатами, называют щипцом или фронтоном. Такая крыша пользуется огромной популярностью, возводится над многоэтажными домами и коттеджами.
• Крыша с четырьмя скатами может быть вальмовой или шатровой, используется при строительстве дачных домов.
• Крыша в виде купола является одним из самых старых видов, чаще всего такой вариант встречается над гостиницами или павильонами.
• Мансардная крыша является разновидностью двускатной конструкции.
• Сводчатые крыши используются в качестве перекрытий над промышленными или общественными зданиями прямоугольной формы.
• Коническая крыша лучше всего смотрится над зданиями круглой формы.
• Крыша в форме пирамиды возводится над квадратными или многоугольными строениями.

Кроме этого крыши могут быть чердачными и бесчердачными. В первом случае чердак может быть холодным или утепленными. Крыша без чердака служит перекрытием верхнего этажа здания, при этом допускается полная или частичная вентиляция, а также ее отсутствие.

Климатические условия местности во многом определяют угол наклона скатов конструктивные особенности крыши. В районах с преобладанием температуры воздуха выше ноля градусов крыша над домом может иметь небольшой уклон. В регионах, характеризующихся сильной ветреностью, лучше строить дома с пологими крышами. Там, где большую часть года холодно, а осадков выпадает большое количество, скат должен быть крутым, а свес маленьким. В этом случае осадки будут беспрепятственно скатываться с крыши.

Стропильная система

Основанием крыши любого типа служит стропильная система, для изготовления которой в большинстве случаев используют доски или деревянные бруски. На эту конструкцию ложится вес кровли, поэтому для работы лучше выбирать высококачественную древесину, на которой нет большого количества сучков, трещин и гнили. Чаще всего стропильный каркас возводится из древесины хвойных пород. Предварительно пиломатериал тщательно просушивают. Иногда для работы используют бревна, но на высоте с таким материалом работать неудобно из-за его тяжести.

Опорой для стропилин служит мауэрлат, для его изготовления необходимо брать брус сечением 10*10 см или бревно, стесав перед укладкой его нижнюю часть. В домах из бруса или бревен в качестве этого элемента используется верхний венец коробки дома. Мауэрлат предназначен для распределения нагрузки на несущие стены дома.

Рассчитывать сечение стропильных ног нужно очень внимательно с учетом нескольких критериев:

• Нагрузка от кровли и снежной массы.
• Расстояние между стропилинами.
• Параметры пролета.
• Угол наклона скатов.

Выделяют два вида стропильной системы: висячая и наслонная. В первом случае стропильные ноги опираются на наружные стены здания, второй вид подразумевает установку дополнительных опор на внутренних несущих стенах, перегородках или колоннах.

Обрешетка крыши

Назначение обрешетки – основание для кровельного материала, которое не позволяет ему прогибаться и деформироваться. Для некоторых покрытий делают сплошную обрешетку, но в большинстве случаев между элементами оставляют определенное расстояние в зависимости от кровельного материала.

Изготовление обрешетки необходимо выполнять по следующим правилам:

• Все элементы должны быть надежно зафиксированы на стропильном каркасе.
• Соединение элементов над стропилинами располагают в шахматном порядке.
• Сплошное основание лучше всего применять под рулонные кровельные материалы или плоские асбестоцементные плитки.
• На разреженную обрешетку укладывают асбестоцементные листы, черепицу и тонколистовую сталь.
• Шаг между элементами обрешетки, независимо от материала, должен иметь одинаковое значение по всей крыше.

Назначение и необходимость элементов конструкции

Независимо от степени сложности крыши, каждый элемент предназначен для выполнения своей функции. Строение кровли, форма и конструкция крыши определяется на одном из этапов проектирования дома или при составлении плана ремонтных работ.

Надежность и долговечность крыши зависит от правильной установки всех составляющих, включая основные части, кровельный материал, места примыкания к дополнительным элементам крыши. Покрытие для кровли станет хорошей защитой стропильной системы и всего строения только при условии приобретения кровли и дополнительной фурнитуры от одного производителя. В этом случае монтажные работы будут выполнены без лишних сложностей.

Составлять проект любого строения, особенно жилых домов, должен грамотный специалист. Этим могут заниматься только частные архитекторы или проектировщики, имеющие специальное разрешение. В готовом проекте содержится план дома, крыши с указанием всех узлов и деталей конструкции. Непосредственно строительством также должны заниматься профессиональные мастера, так как они знают названия частей крыши, их назначение и правильное расположение, выполнят работу на высшем уровне и в короткие сроки, а также предоставят гарантию.

20 частей крыши и понимание их функций

By Stefan Gheorghe | Опубликовано 11 ноября 2020 г.

Купить сейчас

Фундамент может быть самой важной частью дома, но крыша стоит на втором месте . Основная функция дома — защитить вас от непогоды, и именно крыша выполняет (или не выполняет) эту задачу. Прочная крыша защитит вас от дождя, снега, ветра, жары, холода и всего, что между ними. Плохая крыша будет протекать, раскачиваться на ветру, рушиться в снегу и вообще будет головной болью, пока вы владеете домом.

Это ведет ко второй причине , почему так важно иметь прочную крышу . Ремонт скомпрометированной крыши будет безумно дорогим, а также трудоемким. Вы не хотите когда-либо оказаться в ситуации, когда вам нужно срочно отремонтировать крышу, если вы можете этого избежать.

Как выбрать

Один из способов выяснить, какую крышу выбрать , это сначала узнать обо всех различных составных частях крыши. Как только вы узнаете обо всех частях, которые, вместе взятые, образуют крышу, вы сможете продвинуть свои знания так, что дырявая крыша никогда не случится с вами! Читая этот список, вы должны помнить, что все крыши разные. Точная структура одного дома или здания может немного (или сильно) отличаться от другого дома или здания. Сказав это, можно поспорить, что вы обнаружите, что большинство, если не все, эти компоненты имеют решающее значение для вашего проекта ремонта кровли.

20 частей крыши и их функции

1. Ферма

Посмотреть в галерее

Это название общей секции крыши, состоящей из многих частей, о которых вы прочтете ниже. «Ферма» формируется из множества частей, таких как стропила и коньковые стропила. Ферма поддерживает покрытие, обшивку, подстилающий слой, изоляцию и любые другие компоненты, которые могут быть добавлены к крыше, такие как световой люк или дымоход. Вы можете думать о ферме как о системе, поддерживающей крышу.

2. Покрытие

См. в галерее

Покрытие — это общий термин для всего, что прибивается или крепится к стропилам и фактически защищает элементы. Покрытие может быть изготовлено из многих материалов, таких как железо, черепица, шифер или синтетическая облицовка. Он должен быть одновременно легким и непроницаемым для таких веществ, как различные погодные условия, мокрый снег, птичий помет, грязь, мокрые листья и грязь, которая со временем накапливается на крыше. Ваш выбор покрытия будет зависеть от многих факторов, таких как ваш бюджет, погода, в которой вы живете, и тип дома, который вы строите.

3. Стропила

Посмотреть в галерее

Вы найдете стропила, идущие от одного конца крыши к другому и образующие систему поддержки остальной части крыши. Стропила обычно изготавливаются из дерева, так как это прочный и гибкий материал, но вы также найдете их из металла, особенно в промышленных зданиях и высотных зданиях. Стропила поддерживают все остальное, от изоляции до покрытия.

4. Лицевая панель

Устойчивая к водорослям пустынная коричневая битумная и коньковая битумная кровельная черепица – Homedepot

Облицовка — это относительно поверхностный элемент на крышах, который проходит параллельно земле по краям крыши. Он крепится к стропилам, а также может служить опорой для желоба. Многим домовладельцам нравится, чтобы фасция была эстетически приятной, чтобы украшать фасад дома и тем самым повышать стоимость имущества. Домашние строители с ограниченным бюджетом часто решают отказаться от причудливой облицовки в пользу более экономичного варианта, и часто простая древесина справится с этой задачей, при условии, что она обработана и окрашена.

5. Конек

См. в галерее

Конек встречается на определенных типах крыш, включая скатные, вальмовые, двускатные и мансардные. Например, скатная крыша — очень распространенная крыша, встречающаяся во многих загородных домах. Он образует классическую перевернутую букву «V». Конек находится в самой высокой точке крыши, где пересекаются две разные стороны. Конек можно сравнить с «краеугольным камнем» крыши.

6. Плитка конька

Посмотреть в галерее

Конек – это место, где сходятся две разные непрерывные секции. Поэтому в нем есть щель, и в эту щель могут проникать неконтролируемые элементы, особенно дождь и животные. Чтобы предотвратить это, гребни часто облицовывают плиткой, чтобы предотвратить попадание этих элементов. Иногда коньковая черепица должна выделяться на фоне остальной части крыши, а иногда она будет иметь точно такую ​​же черепицу или черепицу, что и остальная ее часть.

7. Карнизы

См. в галерееОцинкованный стальной карнизный отлив – на Homedepot

Карниз крыши – это самая нижняя точка крыши. В скатной крыше это точка, наиболее удаленная от конька. Это место, где дождь капает с крыши, что делает его идеальным местом для водосточных желобов. Это также последняя точка на кровле с одинарными прокладками, поэтому часто именно здесь черепица начинает отслаиваться во время урагана или портиться от гниения.

8. Долина

Посмотреть в галерее

Хотя не у каждого дома или здания есть крыша с ендовой, они все же довольно распространены. Долина является точкой соединения двух скатных крыш и образует прямой угол. Это будет выглядеть как «V» для зрителей. Поскольку это долина, дождевая вода, листья и другой мусор могут собираться невероятно часто. По этой причине долины часто оборудованы собственными желобами для вывоза мусора.

9. Водосточная труба

Посмотреть в галерееДоступно на Amazon.

Водосточная труба — это труба, которая соединяется с желобом и проходит вертикально от крыши до земли. Его функция состоит в том, чтобы направлять дождевую воду в назначенную точку оттока. Обычно он изготавливается из металла, например из оцинкованной стали, но может быть и из пластика. Водосточные трубы невероятно важны для нормально функционирующей крыши, так как их неисправность может нарушить работу всей водосточной системы.

10. Потолочные балки

Посмотреть в галерееПотолочные деревянные балки – на Амазоне.

Потолочные балки почти всегда состоят из деревянных досок. Вы найдете их бегущими по стропилам. Они используются для повышения прочности стропил и для поддержки софитов, таких как арка, балкон или карниз.

11. Софиты

Посмотреть в галерееHardieSoffit Грунтованный фиброцемент Вентилируемый софит – здесь

Софит можно найти между стеной, фасцией и карнизом. Софит скрывает стропила и потолочные балки. Его цель в основном состоит в том, чтобы удерживать элементы и изолировать здание.

12. Подложка

Посмотреть в галерее 2в1 Подложка Silent Vapor Barrier – здесь

Подложка состоит из водонепроницаемого материала, обычно изготавливаемого из синтетического листа, резиновых полосок и войлока. Он размещается над основанием крыши, но под черепицей, чтобы обеспечить водонепроницаемость и изоляцию крыши от непогоды.

13. Обрешетка

Обрешетка, также известная как обрешетка для кровли, состоит из деревянных или металлических планок, удерживающих черепицу и гонты на месте. Расстояние между рейками имеет важное значение для правильной и надежной укладки плитки и гонта. Обрешетки устанавливаются горизонтально и, в зависимости от типа кровли, расстояние между ними может варьироваться.

14. Черепица

Посмотреть в галерее

Одинарные плитки являются первым барьером от атмосферных воздействий, поэтому они должны быть максимально прочными и устойчивыми к атмосферным воздействиям. Черепицу часто изготавливают из толстого, похожего на деготь продукта, который устойчив к гниению, но также может быть прибит гвоздями. Двумя наиболее важными факторами при выборе черепицы являются ее вес и устойчивость к атмосферным воздействиям. Очевидно, мы хотим, чтобы черепица была как можно легче, но мы также не хотим, чтобы она поддавалась дождю. Иногда вы можете увидеть деревянную черепицу на старых домах, но она постепенно выводится из употребления из-за недостаточной прочности.

15. Мансардное окно

См. в галерее Световое окно VELUX с вентиляцией свежим воздухом – доступно здесь.

Световой люк — это роскошная деталь, которую вы можете увидеть на некоторых домах или зданиях. Фактически это окно, но на крыше. Установка мансардного окна может быть сложным процессом, а также несколько рискованным, так как мансардное окно с большей вероятностью будет протекать, чем отсутствие мансардного окна. Сказав это, они являются отличной возможностью для добавления на крышу и позволяют интерьеру дома освещаться естественным освещением. Если вы рассматриваете световой люк для своей крыши, убедитесь, что он должным образом герметизирован и изолирован, чтобы у вас не было утечек.

16. Обшивка дымохода

См. в галерееDuratech 8’ Регулируемая обшивка крыши с большим основанием — на Amazon

Обшивка дымохода представляет собой металлический лист, который помещается между дымоходом и крышей, а также остальной частью дома для изоляции тепло и предотвратить возгорание крыши и дома. Обшивка является абсолютной необходимостью, и если она установлена ​​неправильно, она оставляет путь для возгорания.

17. Подложка из войлока

Посмотреть в галерее Подложка из ламината с прикрепленной пароизоляцией – находится здесь.

Войлочная подложка обычно находится под черепицей, и ее следует рассматривать как часть большей подложки. Задача подложки — изолировать дом от непогоды, а войлочная подложка обеспечивает дополнительную изоляцию. Поскольку он войлочный, вы обнаружите, что он помещен под синтетический материал, чтобы он не намок.

18. Изоляция

Посмотреть в галерееИзоляция с барьерным излучением US Energy Products 1000 кв. футов – посмотрите здесь.

Изоляция крыши является одним из наиболее важных компонентов. Большинство людей знают, что дом или здание утеплено, но меньше людей задумываются об утеплении крыши. Несмотря на это, утеплять крышу так же важно, как и стены. Если у крыши некачественный утеплитель, то тепло будет подниматься прямо из крыши, исчезать, и всю зиму в доме будет холодно! Если вы зайдете на чердак крыши, вы сможете увидеть эту изоляцию. Часто он будет выглядеть как хлопок или, может быть, как толстый губчатый материал. Что бы вы ни делали, не трогайте его и не вмешивайтесь в него каким-либо другим образом. Это поставит под угрозу изоляцию и приведет к ужасному климат-контролю и высоким счетам за электроэнергию.

19. Желоб

См. в галерееGutterStuff Guard 5-дюймовый — доступен на Amazon.

Водосточный желоб — это длинный резервуар, прикрепленный к карнизу крыши для сбора дождя и таяния снега. Обычно изготавливается из оцинкованного металла или пластика. Водосточные желоба сложны, потому что листья очень легко застревают в них и забивают дренаж дождя. Это приведет к тому, что вода будет скапливаться и переполнять желоб, потенциально просачиваясь в крышу и вызывая гниение черепицы и дерева.

20. Брызговик

См. в галерее Водосточный желоб Suncast SB24 Водосточный желоб – Доступен здесь.

Брызговик представляет собой облицовку, устанавливаемую на крышу для защиты от перелива из желобов. Обычно он изготавливается из пластика или оцинкованного металла, чтобы предотвратить появление ржавчины. Брызговик почти так же важен, как и желоба, так как перелив из желобов и просачивание на крышу вызовут протечки, проблемы с изоляцией и гниение крыши.

Как ухаживать за крышей

Во время сильных штормов, особенно ураганов, водосточные трубы часто отходят от якоря или отключаются от сети, и их следует регулярно проверять на прочность. Вы также должны инвестировать в высококачественные желоба, регулярно осматривать и чистить их. Невыполнение этого требования может привести к забитым желобам, просачивающейся крыше и гниющей черепице.

Когда речь идет о брызговиках, унция профилактики того стоит. Выход из строя брызговиков может привести к тому, что вам придется заменить всю гниющую крышу. Вы должны сделать все возможное, чтобы избежать этого, поэтому убедитесь, что вы инвестируете в высококачественные желоба и брызговики.

Вы также должны не забывать проверять всю крышу раз в два года или раз в год, в зависимости от погодных условий в вашем районе. Это сэкономит вам деньги в долгосрочной перспективе, если вы сможете произвести ремонт, как только заметите какое-либо повреждение.

Заключение

Теперь, когда мы рассмотрели все части крыши, мы надеемся, что вы узнали не только о том, как выглядит черепица. Вполне вероятно, что многие люди просто представляют черепицу, когда думают о крыше, но это не единственный важный компонент крыши. Понимать больше о вашей крыше жизненно важно для всех, кто планирует выполнять кровельные работы, нуждается в ремонте крыши или участвует в любой области строительства.

Части крыши | Анатомия крыши

Части крыши | Анатомия крыши | Структура и схема крыши

Фотография с ПК/iStock/Getty Images Plus/Getty Images

Знание всех частей крыши может помочь вам сэкономить деньги, диагностировать проблемы с отоплением и охлаждением и защитите свой дом от повреждения водой

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Знание компонентов вашей крыши поможет вам лучше понять затраты на ремонт (и избежать мошенничества с кровлей), а также диагностировать или быть в курсе проблем с отоплением, охлаждением, водой и сантехникой.

Имея представление о конструкции крыши, вы также будете лучше подготовлены к тому, чтобы определить, требует ли ваш кровельный проект присутствия специалиста по кровле или вы можете сделать это самостоятельно. Давайте начнем!

1. Дымоход

Анатомия вашего дымохода интересна. Дымоход — это вертикальная труба, которая проходит через крышу вашего дома и обычно сделана из кирпича. Дымоход выводит дым и другие газы (и, возможно, даже Санта-Клауса) из вашего камина из вашего дома.

2. Стропила

Думайте о стропилах как о скелете вашей крыши. Стропила спроектированы как наклонная структурная единица, в основном использующая 2×10 или 2×12, и простираются от конька вашего дома до стеновой плиты.

Стропила придают вашему дому форму. Они также часто играют роль в том, какой тип черепицы вы можете выбрать (подробнее см. № 4) при строительстве или восстановлении крыши.

3. Фермы

На некоторых крышах вместо стропил используются фермы . Основные отличия заключаются в том, что в фермах используются более короткие куски дерева (обычно 2×4), и их часто изготавливают заранее и устанавливают сразу.

Поскольку для ферм требуется меньше материалов, они часто более доступны по цене, чем стропила, но столь же прочны, поэтому их используют во многих новых американских домах.

4. Покрытие

Покрытие вашей крыши — это та часть, которая наиболее заметна снаружи. Он также в первую очередь отвечает за защиту вашего дома от погодных условий.

Сегодня кровельные покрытия состоят из различных материалов, в том числе:

• Битумная черепица

• Металл

• Сталь

• SLATE

• ОБСЛУЖИВАНИЯ

. Солнечная плитка вырабатывает электроэнергию для вашего дома, а зеленые крыши изготавливаются из переработанной и переработанной резины и других материалов.

5. Обшивка

Часто изготавливаемая из оцинкованной стали, обшивка крыши является одним из слоев крыши, которые профессионалы устанавливают для отвода воды от важных или уязвимых частей вашей крыши.

При осмотре крыши ищите вертикальные точки, например участки вдоль дымохода или вентиляционного отверстия. Эти места являются лучшими кандидатами для установки гидроизоляции, так как острые углы облегчают проникновение воды.

6. Обшивка

Обшивка представляет собой слой плоских деревянных досок, которые крепятся к стропилам или фермам вашего дома.

Наиболее распространенными материалами, используемыми для обшивки, являются фанера и плиты с ориентированной стружкой (OSB). Кровельщики используют пистолет для гвоздей, чтобы прикрепить отдельные панели вниз, превращая вашу крышу в единое целое.

7. Подложка

Подложка, зажатая между черепицей и обшивкой вашего дома, не всегда входит в комплект стандартных крыш. Но когда это так, это обеспечивает дополнительный уровень защиты от воды.

Профессионалы часто укладывают подложку на крышах с малым уклоном из-за более медленного стока воды. Уязвимые участки крыши также могут получить этот дополнительный уровень защиты.

8. Конек

Конек — это самая высокая точка вашего дома, где сходятся два наклонных элемента крыши. Он встречается на крышах различных стилей, в том числе на двускатных крышах, которые являются наиболее распространенными.

Конек крыши важен по двум причинам. Во-первых, он обеспечивает жизненно важную устойчивость конструкции крыши. Гребень действует как позвоночник, который скрепляет две наклонные части.

Во-вторых, в большинстве коньков имеется вентиляционное отверстие, вытяжное отверстие для воздуха на крыше вашего дома, которое помогает вашему дому оставаться прохладным.

Так как горячий воздух поднимается вверх, многие строители домов рекомендуют устанавливать коньковые вентиляционные отверстия над вентиляционными отверстиями на крыше. Предоставив вашему дому вентиляционное отверстие в самой дальней точке, вы предотвратите застревание карманов теплого воздуха на чердаке.

9. Капельница

Капельница — это молдинг, который герметизирует край вашей крыши рядом с карнизом и предотвращает повреждение водой или попадание влаги внутрь.

Он крепится прямо в точке, где край вашей крыши соприкасается с сайдингом вашего дома.

10. Облицовка

Облицовка крыши представляет собой набор деревянных досок, придающих структуру фасаду вашего дома.

Без облицовки ваши желоба и водосточные трубы не имели бы такой поддержки и просто свисали бы с края вашего дома.

11. Водосточные желоба

Водосточные системы отводят дождевую воду с крыши и отводят ее от дома.

Водосточные желоба предотвращают скопление воды на крыше и отводят воду от участка рядом с вашим домом, чтобы дождевая вода не просачивалась в фундамент вашего дома.

12. Водосточные трубы

Водосточные трубы отводят воду из водосточных желобов вниз по стене дома.

В некоторых домах внизу водосточных труб установлены длинные трубы, по которым дождевая вода направляется во двор. Другие устанавливают подземные водосточные трубы, которые направляют дождевую воду на улицу, подъездную дорожку, тротуар или участок вашего двора дальше от дома.

13. Софиты

Софиты обеспечивают сухость вашего дома и в равной степени функциональны и эстетичны. Они свисают со стороны вашей крыши (под фасцией) и обеспечивают дополнительную защиту ваших стропил от непогоды.

14. Мансардное окно

Мансардное окно позволяет естественному солнечному свету проникать в ваш дом. Преимущества установки световых люков на крыше включают лучшую вентиляцию, больше естественного солнечного света и более естественные виды.

Однако есть некоторые потенциальные недостатки, в том числе:

• Воздействие солнца приводит к более быстрому выцветанию мебели или ковров

• Потеря тепла зимой

• Потеря прохладного воздуха летом получает при принятии решения, если вы хотите световой люк.

  15. Вентиляционное отверстие

  Во многих домах есть вентиляционное отверстие на крыше, также называемое сантехническим вентиляционным отверстием , которое помогает уменьшить давление, возникающее в водопроводной системе.

  Если в водопроводной системе плохая вентиляция, вода и даже отходы могут легко попасть в ваши трубы.

  Медленный слив может быть признаком того, что вентиляционное отверстие забито, для чего может потребоваться помощь специалиста. Если вы делаете это самостоятельно, это работа для двух человек — кто-то должен будет включить воду, пока вы находитесь на крыше.

  Часто задаваемые вопросы

  Из каких четырех основных частей состоит крыша?

  Четыре основные части крыши — это стропила, настил, подстилающий слой и покрытие. Стропила — это самые внутренние рамы, которые составляют основную конструкцию крыши. Террасные доски соединяются со стропилами и обеспечивают ровную поверхность для кровельного покрытия (подробнее об этом позже).

  Подложки покрывают террасные доски, чтобы помочь изолировать ваш дом и защитить от непогоды. Наконец, кровельное покрытие — это самая внешняя часть крыши. Он может быть изготовлен из различных материалов, включая битумную черепицу, металл, глину, шифер или бетон.

  Как называются ребра крыши?

  Край крыши называется карнизом. Он выступает за линию внешней стены в нижней части ската крыши. Две части карниза — это софит и фасция.

  Нужна профессиональная помощь с вашим проектом?

  Получите цитаты от профессионалов с самым высоким рейтингом.
