Вы задумали установить пластиковые окна взамен деревянных, но не знаете множества нюансов, о которых надо знать при выборе окон ПВХ? В этой статье вы узнаете, что нужно знать при выборе окон в Геленджике.

Окна ПВХ состоит из рамы, которая надежно крепится дюбелями в проемы вашего старого деревянного окна. Створки устанавливаются на закрепленную раму. Стеклопакеты, могут устанавливаться в глухие районы окна, если есть необходимость, то стеклопакет всегда можно заменить на сэндвич-панель, это более удобный вариант.

Части окна, которые называются глухими не могут открываться. Глухие части окна ПВХ применяются, для оптимального сочетания окна с другими элементами дизайна в вашем доме, и следует отметить, что такая конструкция значительно уменьшает общую стоимость окна. Ведь каждая лишняя створка окна намного увеличивает расход материала, механизм затвора имеет дополнительные ручки и петли. Но не стоит увлекаться глухими частями окон, чем их больше, тем труднее вам будет мыть окна с внешней стороны окна. Компания «Астра — Проф» предложит оптимальную схему именно для вашего варианта пластикового окна.

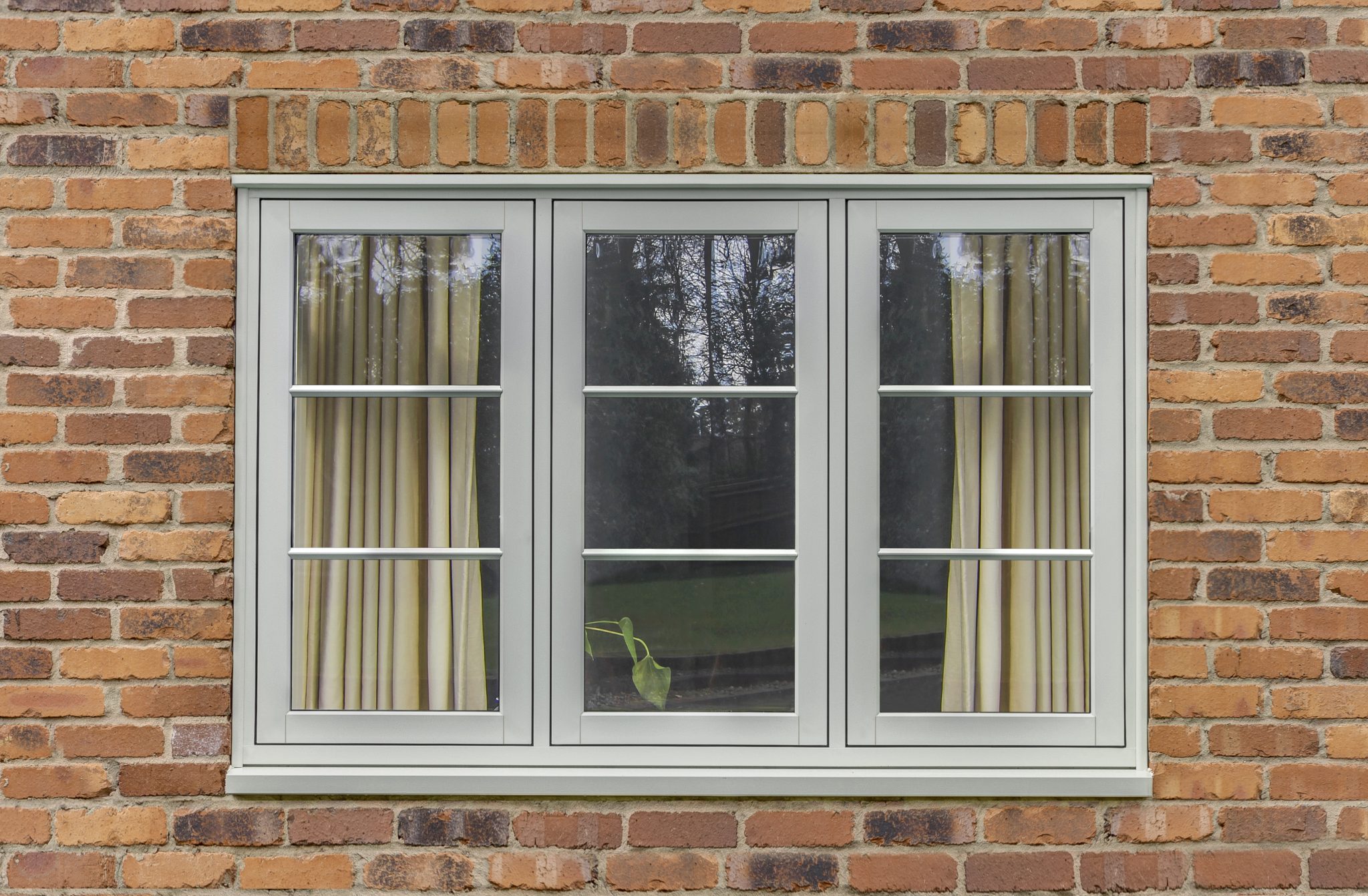

Многостворчатые окна могут быть с перемычками (импост), либо распашными (штульп).

Перемычка укрепляет все конструкции окна, а при открытии створок между ними установливает необходимый зазор. Распашные окна раскрываются так же, как и обычные деревянные окна в разные стороны, весь проем остается открытым. В распашных и штульповых вариант окон стоит особая фурнитура, которая обходится дороже глухих, но оба многостворчатых варианта оправдывает себя за счет фунциональности.

Открытие створок металлопластиковых окон зависит от механизма затвора.

Затвор бывает поворотно-откидной и поворотный.

Поворотные окна открываются, как старые деревянные окна, в левую, или правую стороны. Поворотно-откидные створки окна можно открыть только в двух плоскостях, или в сторону, либо откидывая окно вверх, создавая при этом вид форточки для проветривания помещений.  Цена на поворотно-откидные механизмы пластиковых окон в Геленджике несколько больше из-за сложности устройства замка.

Довольно легко установить откидные металлопластиковые окна, в которых применяется особый фиксирующий механизм. Они применяются там, где ширина створки не позволяет открыть ее в разные стороны.

Если у вас большая высота проемов окна, тогда делается форточка, то есть ставится поперечная перегородка, параллельно от расстояния верха рамы окна, что намного уменьшит давление на все створки.

Фрамуга (горизонтальная верхняя створка окна) также может быть либо откидывающейся или глухой.

Не стоит ставить створчатые окна с поворотно-откидным механизмом, и при этом ставить еще и фрамугу, это бессмысленно и только увеличивает стоимость конструкции. Фрамугу можно использовать над глухим окном.

В компании «Астра — Проф» помогут с выбором оптимального варианта и с удовольствием ответят на все ваши вопросы по окнам ПВХ.

Телефон +7 (938) 45-64-888

Окна от пола до потолка

01-02-2019 23:30

Содержание статьи:

• «Французские» окна
• Преимущества
• Недостатки
• Виды панорамного остекления

Любите солнечный свет? Огромные окна во всю стену, от пола до потолка, — ваш выбор. Панорамное окно — огромная меняющаяся картина. Прозрачные окна загородного дома, расположившегося на берегу моря или реки, придают интерьеру помещений незабываемый эффект.

«Французские» окна

Поражают ли вас красотой великолепные окна от самого пола и до потолка? Как они называются? Мода на установку больших окон в доме зародилась во Франции. Вот почему их называют «французские» или панорамные окна. Конструкция окна этого типа идеально подходит для домов с верандой, террасой или двориком. В наши дни и житель многоквартирного дома зачастую имеет эту ​​роскошную возможность.

Вам будет интересно:Что такое перемычка? Перемычки применяемые в строительстве

Учтите, вы сможете установить «французское» окно в квартире, если под него имеется или лоджия, или балкон. Не забудьте, что необходимо предварительно оформить разрешение на перепланировку, ведь потребуется снос части стены и нужно будет переместить радиатор отопления в другое место.

Весьма красиво смотрится такое остекление в угловом помещении. Его главный недостаток — зимой потребуется дополнительный обогрев вашего жилища.

Но вид из окна — только лишь одна из причин, влияющих на выбор возможности установки такого остекления. Ведь этот вариант окон, наряду с видимыми преимуществами, имеет неочевидные, на первый взгляд, но весомые недостатки.

Преимущества

Владельцами дорогих квартир в престижных районах с привлекательным обзорным видом из окон на город или архитектурные шедевры, устанавливаются панорамные окна в целях поддержать определенный статус. Это призвано также создать оригинальный дизайн всего интерьера. Как известно, вид из окон в каждой квартире различен.

В дополнение к широкому обзорному виду, предстающему перед глазами, как окна от пола до потолка, называются «французские», позволяют большому количеству солнечного света проникать в помещение, что визуально увеличивает пространство. Актуальность достаточной освещенности особенно чувствуется в маленьких квартирах, где балкон с панорамным остеклением, позволяет создавать праздничное и веселое настроение.

В случае снижения уровня солнечного света зимой, окна от пола до потолка, как они называются — панорамные, в зимних садах и оранжереях помогут растениям чувствовать себя комфортно.

Недостатки

Даже учитывая все вышеперечисленные преимущества панорамного остекления, все же имеется один, но очень весомый недостаток — стоимость его очень высока. Помните, как называются окна от пола до потолка? Панорамное остекление, и зачастую бюджет его бывает выше стоимости капитального ремонта квартиры. Этому есть причины:

• В летний период стеклу следует выдерживать повышенное воздействие солнечных лучей, а зимой препятствовать потери тепла. Конечно, для панорамных окон предусмотрено стекло тонированное, отражающее, зеркальное или способное изменять уровень отражения света. Кроме того, чтобы обеспечить соответствующую безопасность, стекло ставится закаленное, ламинированное или армированное в окнах от пола до потолка. Как называются такие конструкции? Тоже «французскими».
• При сильных морозах стекло может замерзнуть. Это может быть причиной наледи вместо хорошего обзора. Решить создавшуюся проблему можно, установив по обе стороны окна панельные вертикальные обогреватели.
• Для предотвращения образования конденсата на панорамных окнах в кухне, их следует оборудовать наружным решетчатым конвектором.
• Высокие панорамные окна крайне трудны в самостоятельном уходе за ними, особенно с наружной стороны. В процессе эксплуатации периодически приходится обращаться к специалистам клининговых компаний.

Резюмируя все вышеперечисленные недостатки окна на всю стену от пола до потолка, такие как установка панорамного остекления, особая защита, дополнительное оборудование, получение разрешений и эксплуатация, делают его довольно дорогостоящим. Кроме того, чтобы получить великолепный вид, наполнить комнату солнцем и подчеркнуть все достоинства интерьера, потребуется соответствующий дизайн-проект, учитывающий и расположение дома, и угла падения солнечного света. За это вам также придется платить специалистам.

Виды панорамного остекления

Ранее, было рассмотрено, где устанавливаются и как называются окна от пола до потолка. Виды же их подразделяются на теплое и холодное остекление. Все зависит от применяемых материалов и типов стекла. В холодном — профиль металлический, а оконная рама отсутствует. Безрамное остекление оригинально смотрится, придает помещению и передней части легкий и воздушный вид. Его применяют для оформления балконов, лоджий и подъездов.

При теплом остеклении, высок уровень теплоизоляции. Оно с успехом заменяет утепленную стену. Материал профиля может быть из пластика, алюминия или дерева. Учитывая требуемую теплоизоляцию, можно выбрать однокамерные, двухкамерные и трехкамерные стеклопакеты.

Источник

Автор: Оксана Тихомирова
01-02-2019 23:30

Похожие статьи

Бетон: виды, характеристики, особенности

Бетон: виды, характеристики, особенности

Дизайн-проект: что это и зачем?

Я – предприниматель! Звучит гордо или похоже на смертельную болезнь?

Можно ли укладывать ламинат на деревянный пол

Нужно ли чистить водонагреватель от накипи и грязи?

Организация вентиляции своими руками

Кто может инициировать строительную экспертизу?

Бассейн из бетона: легко ли сделать своими руками

Лайфхак: мебель из поддонов

Различные типы перемычек — Портал гражданского строительства

Что такое перемычки?
Двери и окна являются не только необходимыми частями конструкции здания, но и уязвимыми местами во внешней оболочке. Создание входа в здание требует звуковой инженерии, поскольку необходимо сохранить структурную и тепловую устойчивость — в этой ситуации используется перемычка.

Перемычка — это балка, которая перекрывает входы в здания, такие как двери, окна и другие проемы, чтобы выдерживать нагрузку от вышележащей конструкции. Ширина перемычки равна ширине стены, а ее конец встроен в стену — перемычки классифицируются по материалу, из которого они изготовлены.

Перемычки обычно имеют прямоугольную форму, поддерживают стену над дверью или окном и закрепляют дверные и оконные рамы, где бы они ни использовались. Перемычки, сооруженные из дерева, камня, кирпича, армированной кирпичной кладки, железобетона или прокатных стальных деталей, встроенных в цементный бетон. Перемычки обычно используются в несущих целях, хотя они также могут использоваться в качестве декоративных элементов.

Функция перемычки:

• Перемычка представляет собой балку, закрывающую такие проемы, как окна, двери и другие проемы, чтобы выдерживать нагрузку от конструкции над зданием.
• Перемычка отвечает за устойчивость конструкции. Перемычка также служит еще одной важной цели.
• Балка-перемычка распределяет приложенный вес с надстройки на боковые стены.
• Функция перемычки иногда служит декоративным элементом конструкции.
• Целью перемычки является защита дверей и окон от непогоды.

Типы перемычек:

Перемычки подразделяются на следующие типы в зависимости от материалов, используемых в их конструкции:
1. Деревянные перемычки
2. Каменные перемычки
3. Кирпичные перемычки
4. Стальные перемычки
5. Железобетонные перемычки
6. Армированные кирпичные перемычки

1. Деревянные перемычки: 9000 4

Рис. 1: Деревянная перемычка
: civilgyan.com

Деревянная перемычка является наиболее распространенной. Они до сих пор используются в холмистых местах, где много деревянных досок. Однако от них постепенно отказываются в пользу ряда более новых форм. Они не выдерживают высоких нагрузок, в частности деформации изгиба. Дизайнер решил заключить балку в пластины из мягкой стали с огромными окнами или проемами сверху вниз. Благодаря этому они становятся более прочными и долговечными.

Стальные болты удерживают на месте деревянную перемычку, которая дороже, менее долговечна и подвержена возгоранию. Самым серьезным недостатком деревянной перемычки является ее уязвимость к огню. Он хрупкий и менее прочный. Это требует адекватной вентиляции. В противном случае гниль погубит брус.

2. Каменные перемычки:
Каменные перемычки используются в местах, где камень легко доступен, и при их конструкции важна толщина. Они также используются для закрытия отверстий в кирпичных стенах. Толщина каменной перемычки является важным фактором при ее проектировании. Каменная перемычка представляет собой форму цельного куска толщиной 4 см через каждые 30 см длины пролета. И минимальная толщина 8 см, как правило.

Они обычно используются в горных сооружениях, так как они слишком тяжелые, а альтернативные материалы для их строительства недоступны. Некоторые недостатки каменных перемычек:

Рис. 2: Каменная перемычка
Предоставлено: jbstone.co.uk

• Из-за их низкой прочности на растяжение они не используются в зданиях, подверженных вибрационным нагрузкам.
• Его доставку сложно установить в городах из-за его сложности.
• Каменная перемычка не выдерживает чрезмерного поперечного напряжения.

3. Кирпичные перемычки:

Рис. 3: Кирпичные перемычки
Предоставлено: civilengineersforum.com

Перемычки изготовлены из первоклассного прочного и хорошо обожженного кирпича. Кирпичи на торце, кирпичи на ребре и рядовые кирпичи, установленные горизонтально над отверстиями, — все это варианты. Этот тип перемычки используется при небольшом входе (менее 1 м) и небольшой нагрузке. Их глубина колеблется от 10 см (толщина в один кирпич) до 20 см в зависимости от пролета. Стандартные блоки имеют меньшее сопротивление сдвигу в торцевых соединениях, чем кирпичи с крестовинами, заполненными раствором.

4. Стальные перемычки:

Рис. 4: Стальная перемычка
Предоставлено: archiexpo.com

нагрузка сплошных стен в таких местах, как витрины и эркеры. Они также известны как брессуммеры. Перемычки из стальных уголков или бетонных секций швеллера иногда используются для узких пролетов и легких нагрузок, особенно когда наверху недостаточно места для поддержки арки или создания разгрузочной арки. Они такие дорогие, что используются только в исключительных случаях.

Обычно это три балки из катаной стали или швеллерные секции, соединенные между собой трубчатыми сепараторами или поперечными болтами на правильном расстоянии друг от друга. Для защиты сборных стальных деталей от коррозии и огня. Для связи или сцепления между стальным профилем и бетоном полоса металлической обрешетки или проволочной сетки помещается на дно стального профиля перед его бетонированием.

5. Железобетонные перемычки:
Железобетонные перемычки используются для перекрытия оконных и дверных проемов из-за их жесткости, прочности, экономичности, огнестойкости и простоты сборки, используемых в конструкциях. Перемычка выполнена из армированного цементобетона и может выдержать любой пролет или нагрузку.

Глубина определяется размером груза и длиной пролета. Для сравнения, ширина равна ширине стены.

Рис. 5: Железобетонные перемычки
Предоставлено с сайта dreamtime.com

Половина этих стержней загибается на концах железобетонной перемычки, а основное армирование обеспечивается снизу. Стремена сдвига используются, чтобы противостоять поперечному сдвигу в конструкции.

6. Перемычки из армированного кирпича:

Рис. 6: Перемычки из армированного кирпича
Предоставлено с сайта howtomakehome.com

Тяжелые нагрузки и большая длина пролета создают трудности при использовании кирпичных перемычек. Решить эти проблемы помогут арматурные стержни. В результате перемычки из армированного кирпича обеспечивают большую поддержку, чем перемычки из простого кирпича. Армированные кирпичные перемычки имеют глубину 10 см или кратную 10 см (или толщину одного кирпича).

Кирпичи расположены таким образом, чтобы между соседними кирпичами было достаточно места по длине для установки арматурных стержней из мягкой стали. После установки вставных стержней оставшийся зазор заполняется цементным раствором 1:3 — стержнями 6 мм, используемыми в качестве вертикальных хомутов на каждом третьем вертикальном стыке. Первичное армирование обеспечивается 8-10-миллиметровыми стержнями, расположенными внизу.

Преимущества перемычек:

• Они просты в изготовлении и выглядят проще.
• Если нагрузка размещена равномерно, они могут выдержать значительный вес.
• Поскольку концевые опоры перемычек не подвергаются чрезмерной нагрузке, нет необходимости в их прочной сборке.

Каркасы

• доступны по цене, а центрирование перемычки простое.
• Они имеют простую и изящную внешность.

Недостатки перемычки:

• Так как нижняя часть находится под напряжением, а верхняя сторона сжимается.
• Максимальный вес перемычки, которую может выдержать.
• Вес каждой штуки.

Заключение:
Это различные виды перемычек и их характеристики. Все перемычки имеют отличительные особенности, и тип перемычки выбирается в зависимости от типа здания, его конструкции и региона, в котором он находится.

Каталожные номера:
1. Что такое перемычка? | Функция перемычки | Типы перемычек — Civilscoops.com. (2021, 23 июля). www.civilscoops.com. https://civilscoops.com/types-of-lintel/.
2. Определение перемычки и 7 типов перемычки, функция, конструкция. (2019, 31 декабря). Гражданские знания. https://www.civilknowledges.com/lintel/.
3. Что такое перемычка? 7 различных типов перемычек, используемых в строительстве. (2021, 26 февраля). Гражданское строительство. https://civilnoteppt.com/what-is-lintel-7-different-types-of-lintel-used-in-building/.
4. В. (2020, 7 апреля). Определение перемычки и типы перемычек — Примечания по гражданскому строительству. Заметки по гражданскому строительству. https://civilengineeringnotes.com/lintel-types/.
5. Что такое перемычка? Использование и виды перемычек в строительстве.. (2018, 9 сентября). Гражданский розыск. https://civilseek.com/lintel/.
6. Раджпут, К. (2021, 19 октября). Что такое перемычка | Размер балки перемычки | 7 видов перемычек. Гражданские джунгли. https://civiljungle.com/what-is-lintel-type-of-lintel/.

Поделиться этой публикацией

Если у вас есть вопросы, вы можете задать вопрос здесь .

Типы перемычек | Их использование в жилищном строительстве

Двери и окна являются не только важными компонентами строительной конструкции, но также представляют собой уязвимые места в ее внешней оболочке. Создание проема в здании требует тщательного проектирования, поскольку при этом необходимо обеспечить сохранение структурной и термической стабильности. Вот где перемычка вступает в игру.

Что такое перемычка?

Перемычки представляют собой изгибаемые элементы (балки) и части конструктивной системы. Они являются горизонтальными (элементами), необходимыми для поддержки стены над проемами в стене, такими как дверь, окно или жалюзи.

Типы перемычек в зависимости от конструкционных материалов:
(a) Деревянные перемычки
(b) Каменные перемычки
(c) Кирпичные перемычки
(d) Перемычки из армированного кирпича
(e) Бетонные перемычки
        01. Бетонные перемычки
        02. Железобетонные перемычки
                 01(a) Сборные перемычки s
                 02(b)  Литые на месте перемычки
(f)  Стальные перемычки

• Стандартная полая сталь Перемычки
• Стальные перемычки с широким внутренним листом
• Стальные перемычки с широким наружным листом
• Стальные перемычки с коротким внешним листом

(g)  Перемычки Specialist – Catnic
(h) Полые перемычки

(a) Деревянные перемычки

Это самый старый тип перемычек, но они используются даже сегодня. Деревянные перемычки обычно используются в холмистых районах, где древесина в изобилии дешева. На равнинах деревянные перемычки редко используются из-за их высокой стоимости, подверженности возгоранию и подверженности гниению из-за гниения или термитов.

Строительство домов

Избавьте свой дом от термитов с помощью этих советов по предотвращению появления термитов!

Деревянные перемычки могут состоять либо из цельного бруса (для малых пролетов), либо из составных секций из двух или более частей, скрепляемых болтами через соответствующие промежутки. См. рисунок выше. Эти сборные перемычки обычно используются для больших пролетов. Деревянные перемычки размещаются с надлежащей опорой на концах так, чтобы они перекрывали проемы. Позже над ним сооружают каменную кладку. Деревянные перемычки сравнительно слабы; поэтому над ними предусматривают разгрузочные или разгрузочные арки из кирпича или камня. Пространство между перемычкой и аркой заполняется кирпичной или каменной сердцевиной.

Следует уделить должное внимание следующим моментам, касающимся деревянных перемычек:

• Деревянные перемычки должны быть изготовлены из прочной и твердой древесины, такой как тик, палисандр или соль. В противном случае они, скорее всего, сгорят и сгниют или могут погнуться под большой нагрузкой.
• Величина опоры концов перемычки должна быть адекватной (обычно от 15 до 20 см). Эта горизонтальная конструкция должна опираться на раствор, чтобы обеспечить твердую и равномерную поддержку конструкции.
• Глубина должна составлять 1/12 пролета или 15 см, в зависимости от того, что больше. Его ширина выдерживается равной толщине стены.

b) Каменные перемычки

Они рекомендуются только в тех местах, где камень доступен в изобилии, а конструкция построена из каменной кладки. Каменные перемычки также можно использовать в зданиях, состоящих из каменной облицовки. Каменные перемычки изготавливаются из плит камней достаточной длины без изъянов как в цельном виде, так и в соединении нескольких кусков. Толщина каменной перемычки должна быть 80 см, или 4 см на каждые 30 см пролета, в зависимости от того, что больше.

Использование каменных перемычек, как правило, не рекомендуется по следующим причинам:

• Камень, имеющий низкую прочность на растяжение, не может выдерживать поперечные напряжения. Следовательно, каменные перемычки никогда не должны использоваться для проема, превышающего 1 метр пролета, если только они не снабжены разгрузочными арками наверху, иначе для них потребуется ненормально глубокая перемычка.
• Трудно получить плиты из камней достаточной длины и глубины, свободные от дефектов или изъянов. Более того, каменные перемычки оказываются дорогостоящими, поскольку из-за их веса требуется много времени на добычу, транспортировку на стройплощадку, перевязку и специальную обработку на стройплощадке.

(c) Кирпичные перемычки

Используются для перекрытия небольших проемов (менее одного метра) с небольшой нагрузкой. Как правило, они состоят из кирпичей, которые обычно укладывают на торец, а иногда и на ребро.
Кирпичная перемычка сооружается на временной деревянной опоре (т. е. действует как центрирующая), известной как поворотная деталь. Кирпич с крестовиной больше подходит для возведения перемычек, так как при скреплении образует жонглирование и, следовательно, обладает большим сопротивлением сдвигу в торцевых стыках (большая прочность). Структура, образованная с использованием лягушачьих кирпичей, называется «кирпичной перемычкой».

Следует уделить должное внимание следующим моментам:

• Кирпичи должны быть твердыми, хорошо обожженными, без дефектов, таких как комки, трещины и дефекты, с острыми и прямыми краями.
• Глубина кирпичных перемычек, которая зависит от размера проема и внешнего вида кирпичной кладки, должна быть кратна ряду кирпичей. Обычно это 10 см, 20 см и так далее. №
• Для склеивания лягушачьих кирпичей следует использовать смесь цементного раствора в пропорции 1:3.
• Дверные и оконные рамы следует крепить с отступом 2,5 см от внешней поверхности стены.

(d) Перемычки из армированного кирпича

Когда необходимо использовать кирпичные перемычки на больших пролетах, их армируют стальными стержнями. Эти перемычки строятся по тем же принципам, что и перемычки из железобетона, с той лишь разницей, что вместо бетона используется кирпич хорошего качества. Кирпичи укладываются параллельными рядами (либо ребрами, либо плашмя) таким образом, чтобы оставалось пространство шириной от 2 см до 4 см по длине для вставки арматуры, т. е. стальных стержней или стержней. Эти пространства с армированием затем заполняются или заливаются богатым цементным раствором или цементным бетоном. Но их не рекомендуется использовать в местности с высокой интенсивностью дождя или повышенной влажностью. Это связано с тем, что стержни могут подвергаться коррозии с течением времени, что ослабляет перемычку.

Строительство домов

Причины коррозии арматурной стали в бетоне

(e) Бетонные перемычки

В настоящее время наиболее часто используемыми типами перемычек являются бетонные перемычки, изготовленные из цементного бетона. Они бывают двух типов.
01.  Глубокая бетонная перемычка
02.  Железобетонная перемычка

01. Гладкая бетонная перемычка

• Изготовлены из простого бетона лучи. Они лишены стальных стержней; следовательно, они не подходят для тяжелых нагрузок.
• Изготавливаются только для пролета до одного метра.
• Бетон прочен на сжатие, но слаб на растяжение. Следовательно, эти перемычки не используются для более длинного пролета.

Строительство домов

Как производится бетон?

02. Железобетонные перемычки

В настоящее время широко используются железобетонные перемычки. ЖБИ заменил все остальные строительные материалы по следующим причинам или преимуществам –

9Перемычки из железобетона 0016 огнеупорны, долговечны, прочны, экономичны и просты в изготовлении.
• Разгрузочные арки исключаются, если используются железобетонные перемычки.
• Эти перемычки можно использовать для различных пролетов и условий нагрузки.
• Скорость строительства увеличивается при использовании сборных железобетонных перемычек.

ЖБТ-перемычки изготавливаются обычно из бетонной смеси в соотношении 1:2:4 (1 цемент: 2 песок: 4 щебня, по объему), армированной стержнями из мягкой стали.
Ровный бетон непригоден для перемычек, так как он сравнительно слаб на растяжение. Следовательно, перемычки обычно укрепляют с помощью стержней из мягкой стали или какой-либо другой формы армирования. Количество армирования зависит от факторов, а именно ширины проема, пролета перемычки и общей нагрузки, которую должна нести перемычка.
В настоящее время большинство перемычек снабжаются погодными навесами или «чхайджа». При этом нужно соблюдать много мер предосторожности. Прочтите здесь, чтобы понять меры предосторожности, которые вы должны принять.

Строительство домов

Что такое железобетонная каркасная конструкция?

Типы Перемычки из железобетона

Перемычки из железобетона могут быть сборными или монолитными:

01(a) Сборные железобетонные перемычки

90 002 Сборные железобетонные перемычки предпочтительны для небольших пролетов до 2 метров или около того. Их отливают в деревянные формы и заранее отверждают. Сборные перемычки оказались экономичными, поскольку одна и та же форма может использоваться для изготовления нескольких перемычек. Кроме того, использование сборных перемычек из железобетона обеспечивает быстрое строительство, поскольку не требуется дополнительное время для отверждения или удаления опор. Однако при укладке сборной перемычки следует проявлять особую осторожность, чтобы убедиться, что отмеченная поверхность находится на верхней или верхней стороне.
Все сборные перемычки маркируются гудроном или краской вверху после заливки бетона в форму, чтобы отличить его от основания. Это важно, потому что, если грани перевернуты в положении или арматура перевернута, произойдет разрушение конструкции, что поставит ее под угрозу.

Строительство домов

Что такое сборный железобетон?

Согласно «М. М. Гояля, для большинства обычных дверных и оконных проемов общепринятой практикой является изготовление сборных перемычек, преимущество которых состоит в том, что сразу же установка перемычки над проемом позволяет возводить над ней кирпичную кладку, тогда как монолитная перемычка должна дать затвердеть, прежде чем над ним можно будет возводить кирпичную кладку. Сборные перемычки должны иметь четкую маркировку буквой «Т», указывающую на верхнюю часть перемычки, чтобы они правильно прилегали к стальной арматуре в нижней части перемычки.

02(b) Монолитные бетонные перемычки

Для больших пролетов перемычки следует отливать на месте. Для монолитных железобетонных перемычек возведение центровки, укладку арматуры и бетонирование производят как обычно. Концы стержней зацеплены для увеличения сцепления или связи между ними и бетоном. Для перемычек требования по глубине и армированию можно сравнить следующим образом:

Строительство домов

Разница между сборным и монолитным бетоном

(i) Глубина перемычки

• Для обычных нагрузок примите глубину 15 см для пролетов до 1,2 м. Добавляйте еще 2,5 см на каждые дополнительные 40 см пролетов.

(ii) Армирование в перемычках

Количество основных стержней зависит от нагрузки, воспринимаемой вышележащей стеной, и ширины проема. Как правило, при толщине стены 10 см (полкирпича) принимают 2 бруска и на каждые дополнительные 10 см толщины прибавляют по одному основному бруску. Диаметр стержня зависит от пролета и, как правило, принимается следующим образом (чередующиеся центральные стержни загнуты вверх)

• 6 мм Φ для пролетов до 1 метра.
• 8 мм Φ для пролетов от 1 до 1,5 м.
• 10 мм Φ для пролетов от 1,5 до 2 метров.
• 12 мм Φ для пролетов от 2,0 до 3,0 метров.

В соответствии с «IS 9893 (1981)» армирование перемычек должно состоять из стержней из низкоуглеродистой и среднепрочной стали, соответствующих IS: 432 (Часть I) 1966, или жесткотянутой стальной проволоки, соответствующей IS: 432 (Часть II). )-1966 или горячекатаный деформированный прокат в соответствии с IS: 1139-1966 или высокопрочный деформированный прокат в соответствии с IS: 1786-1979. На арматуре не должно быть отслоившейся прокатной окалины, рыхлой ржавчины, слоев краски, масла, грязи и любых других покрытий, которые могут уменьшить сцепление между бетоном и сталью. Легкая пленка ржавчины не должна считаться вредной, но сталь не должна быть покрыта ржавчиной.

Домостроение

Плюсы и минусы стальных арматурных стержней

В случае пустотелых стен над проемами может быть предусмотрена загрузочная перемычка из железобетона (L-образная перемычка), детали которой показаны выше на рис. Они лучше по внешнему виду и экономичнее. Но мы всегда должны следить за тем, чтобы его носок был достаточно прочным, чтобы выдерживать нагрузки выше. Также следует предусмотреть гибкий гидроизоляционный слой (D.P.C).

Строительство домов

Гидроизоляция и гидроизоляция

(f) Стальные перемычки

Эти перемычки, состоящие из катаных стальных балок, встроенных в бетон, используются над большими проемами, особенно когда они должны выдерживать большую нагрузку твердых материалов. стены в таком положении, как витрины и эркеры. Их иногда называют брессуммерами. Иногда перемычки, состоящие из стальных уголков или швеллерных секций в бетоне, применяют при небольших пролетах и ​​малой нагрузке, особенно когда сверху нет места для установки арки или для выполнения разгрузочной арки. Будучи очень дорогостоящими, они ограничены только в особых случаях.

Они обычно состоят из сборных секций из трех катаных стальных балок или швеллерных секций, которые удерживаются вместе на надлежащем расстоянии с помощью трубчатых сепараторов или поперечных болтов. Стальные сборные секции залиты бетоном для защиты от воздействия коррозии и огня. Перед бетонированием на дно стальной секции укладывают полосу металлической обрешетки или проволочной сетки, чтобы увеличить сцепление или сцепление между ними и бетоном. Вся эта система лечится как перемычка ПКР.

Строительство домов

Что такое перемычка? | Определение, типы и цель!

Типы перемычек

01. Стандартная полая стальная перемычка

Наиболее часто используется в строительстве. Средний диапазон размеров будет составлять около 98 мм, состоящих из блоков или кирпичей. Они являются лидерами в мире строительства по своей несущей способности. Они специально разработаны, чтобы нести тяжелые нагрузки каменной кладки. Они известны своей силой и стабильностью. Вопреки распространенному мнению, они просты в установке и имеют привлекательную оцинкованную поверхность. Еще одной хорошей особенностью является его стойкость к температурным изменениям. Термическая эффективность является важным фактором, который следует учитывать для областей, подверженных экстремальным колебаниям температуры.

02. Стальные перемычки с широким внутренним листом

Эти типы камней имеют особую дополнительную особенность, заключающуюся в наличии внутреннего листа, который может удерживать дополнительную кладку, требующую поддержки. Эти типы перемычек известны тем, что поддерживают блочную кладку длиной около 160 мм. Они довольно популярны в области каменной кладки. Они доступны в различных длинах с различными шагами в различных диапазонах размеров.

Строительство дома

Разница между перемычкой и балкой в ​​конструктивной системе!

03. Стальные перемычки с широким наружным листом

Этот тип перемычки поставляется с наружным листом. Преимущество, которым они обладают, заключается в том, что они поддерживают камень на внешнем листе. Камень шире кирпичной кладки. Комбинированные перемычки могут поддерживать дополнительную ширину, которая достигается за счет использования камня. Он очень легко устанавливается, а также может быть отсоединен, когда в нем нет необходимости. Этот внешний лист специально разработан, когда используется внешний камень.

04. Стальные перемычки с коротким наружным листом

Они имеют внешний лист шириной около 75 мм и специально разработаны для поддержки каменной, а не кирпичной кладки, в отличие от других аналогов. Реконструированная каменная кладка на строительных площадках обычно поддерживается этим типом перемычки. Максимальная общая длина начинается с диапазона размеров 600 мм, а в некоторых случаях и выше, предлагая столь необходимую дополнительную длину. Гальваническое покрытие дополнительно повышает надежность конечного продукта. Широко известно, что эти типы перемычек выдерживают нагрузки на бетонный пол и точечные нагрузки, что делает их чрезвычайно ценными в области каменной кладки.

Мы также написали статью о

Строительство дома

Каковы плюсы и минусы кирпичной кладки в строительстве?

(g) Специальные перемычки – Catnic

В большинстве случаев не требуется ничего, кроме бетонной перемычки или стандартной стали. Однако существуют различные типы проемов, для которых может потребоваться специальная перемычка. Они доступны на рынке как катновые перемычки, названные в честь компании-производителя.

Эти типы перемычек включают антикоррозионное покрытие и теплоизоляцию, чтобы уменьшить потери тепла через эти неизбежные разрывы в конструкции стены. Перемычки Catnic предназначены для широкого спектра применений, в том числе под карнизом, полой стены, угла, деревянного каркаса, а также перемычки для тяжелых или экстремальных нагрузок.

(h) Полые перемычки

Полые перемычки предназначены, как видно из названия, для установки в полости наружной стены и могут использоваться для перекрытия как дверных, так и оконных проемов.
