Лестницы пандусы и отмостки на чертеже

Современные производственные цеха, объекты социально-культурного назначения и жилые дома строятся с использованием большого количества различных конструктивных элементов. Одними из них являются лестницы, пандусы и отмостки, условно указываемые на строительных чертежах согласно ГОСТ 21.201 – 2011.

Направление, в котором поднимается лестничный марш, согласно действующим стандартам принято указывать стрелкой. В их началах и концах проставляются кружки и стрелки таким образом, чтобы они располагались у краев площадок этажей, изображаемых на планах. На условных изображениях пандусов стрелки используются для указания направления спуска. Если в том есть необходимость, непосредственно рядом со стрелкой, которая показывает наклон пандуса, проставляют величину уклона.

Лестницы

Самые первые лестницы появились тогда, когда люди стали создавать поселения. Идея лестничных конструкций появилась у первобытных людей, которые наблюдали за животными, поднимающимися в гору по так называемым «козьим тропам».

Лестница определяется как такой конструктивный и функциональный элемент, с помощью которого обеспечивается сообщение между различными уровнями или этажами.

По своему назначению все лестницы подразделяются на:

• Основные
• Вспомогательные
• Пожарные
• Аварийные

Основные лестницы используются как для постоянной эксплуатации, так и для эвакуации. Лестницы вспомогательные предназначаются для обеспечения служебной коммуникации между уровнями или этажами. Пожарные, как нетрудно догадаться из самого названия, применяется для подъема пожарно-технического вооружения и самих пожарных на кровли зданий и сооружений, причем они устраиваются на внешних стенах зданий, снаружи. Аварийные лестницы служат для эвакуации людей при возникновении различных чрезвычайных ситуаций.

Лестницы состоят из таких основных элементов, как марши и площадки, которые чередуются друг с другом. В конструкцию марша входят ступени, а также наклонные балки, поддерживающие их, и ограждения. Если на балки ступени опираются сверху, то их именуют косоурами, а если примыкают к ним сбоку — то тетивами.

На площадочные балки опираются несущие элементы марша, а что касается лестничных площадок, то они бывают промежуточными и этажными (то есть располагающимися на уровне этажей). Ступени марша, которые являются переходами к площадкам, именуются фризовыми.

В зависимости от того, какое количество маршей в пределах высоты одного этажа лестницы, бывают одно-, двух- и трехмаршевыми. Наиболее распространенными являются двухмаршевые лестницы, а терхмаршевые по большей части используются тогда, когда между их маршами нужно располагать шахты лифтов.

Жилые здания, этажность которых находится в пределах пяти этажей, лестницы, которые ведут на чердаки, обычно обустраиваются в виде металлических стремянок. Если высота здания превышает пять этажей, то они являются продолжением основных.

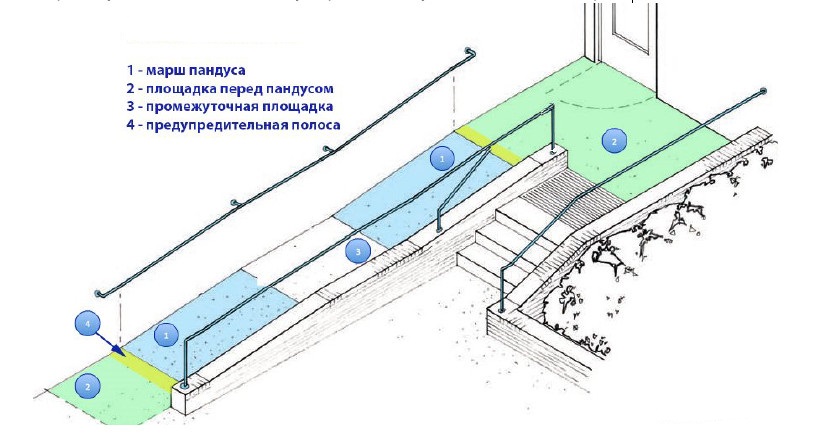

Пандусы

Слово «пандус» происходит от французского «pente douce», что в переводе означает «пологий скат». Им обозначают наклонную пологую строительную конструкцию, соединяющую имеющие разные высоты горизонтальные поверхности. Пандусы также нередко именуют рампами, а служат они для того, чтобы транспортные средства могли перемещаться по ним с одного уровня на другой. Чаще всего пандусы применяются в подземных переходах, многоэтажных зданиях, а также в общественных местах.

Отмостки

Под отмосткой подразумевают расположенную вокруг здания бетонную или асфальтовую водонепроницаемую полосу. Она обустраивается по периметру строения и имеет уклон по направлению от него. Ее основное назначение – защита фундамента от дождевых и талых вод.

Для создания отмостки используются такие материалы, как асфальт, бетон, кирпич, гравий, щебень. Ее ширина зависит от таких факторов, как высота карнизных свесов крыши и тип грунта, однако не может быть менее 100 сантиметров.

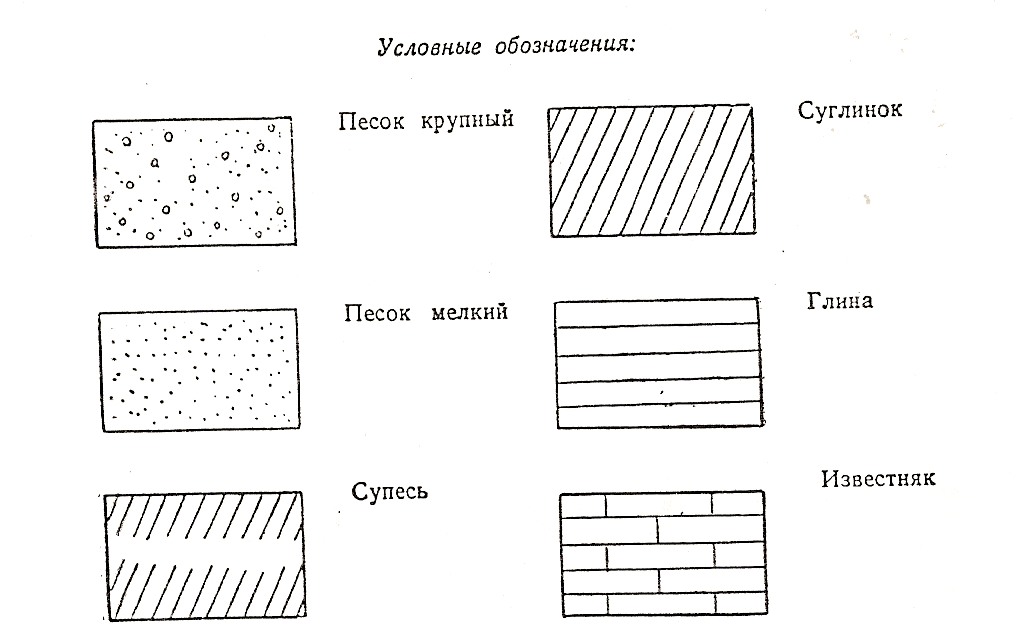

ГОСТ 21.201-2011 УСЛОВНЫЕ ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ

— сплошностенчатая

— двухветвевая

Примечание — Изображение а — для колонн без консоли, б и в — для колонн с консолью.

Примечания

1 Горизонтальную плоскость сечения колонн, опор и пилонов располагают на высоте 1 м над полом. Если база колонны выполнена по специальной конструкции, то горизонтальную плоскость сечения располагают в нижней части колонны над базой. Особенности конструкции капители колонны (например, вуты) изображают тонкой штриховой линией.

2 В случае переменного сечения колонн горизонтальную плоскость сечения выполняют в нижней части опоры.

4.3 Фермы, плиты и связи

Фермы, плиты и связи изображают в соответствии с таблицей 3. Таблица 3

Наименование

1 Ферма

Примечание — Изображение а — для фермы железобетонной, б — для фермы металлической.

2 Плита, панель ребристые

3 Связь металлическая:

а) одноплоскостная:

-вертикальная

-горизонтальная

б) двухплоскостная


в) тяжи

4. 4 Проемы и отверстия

Проемы и отверстия изображают в соответствии с таблицей 4. Таблица 4

1 Проем или отверстие в стене, перекрытии, перегородке, покрытии (проектируемые без заполнения).

Примечание — Ломаную линию внутри изображения допускается не проводить, если однозначно понятно, что это — проем или отверстие.

2 Проем или отверстие, подлежащие пробивке в существующей стене, перегородке, покрытии, перекрытии

3 Проем или отверстие в существующей стене, перегородке, покрытии, перекрытии, подлежащие заделке.

Примечание — В поясняющей надписи вместо многоточия указывают материал закладки.

4 Проем оконный (на плане и разрезе):

а) без четверти

б) с четвертью.

Примечание — Для чертежей в масштабе 1:200 и мельче, а также для чертежей конструкций заводского изготовления проемы изображают в упрощенном виде (без четвертей).

4.5 Ниши, пазы и борозды

4.5.1Ниши, пазы и борозды стен и перекрытий изображают в соответствии с таблицей 5.

4.5.2Если мнимая плоскость разреза проходит вне изображения ниш, пазов и борозд, то их контуры на плане и разрезе изображают тонкой штриховой линией.

Таблица 5

1 Ниша, паз (в плоскости разреза)

Примечание — Диагональ внутри изображения допускается не проводить, если однозначно понятно, что это — паз или ниша.

2 Паз в перекрытии (в плоскости разреза)

Примечание — Размеры пазов и ниш на полке линии-выноски указывают в следующей последовательности: ширина, высота и глубина.

Для ниш и пазов круглого сечения указывают размеры диаметра и глубины.

3 Паз в перекрытии (выше плоскости разреза)

4 Борозда

Примечания

1 Борозды изображают в масштабе 1:100 и 1:50 и крупнее и не изображают в масштабе 1:200 и мельче.

2 Размеры борозд на полке линиивыноски указывают в следующей последовательности: ширина, глубина, длина.

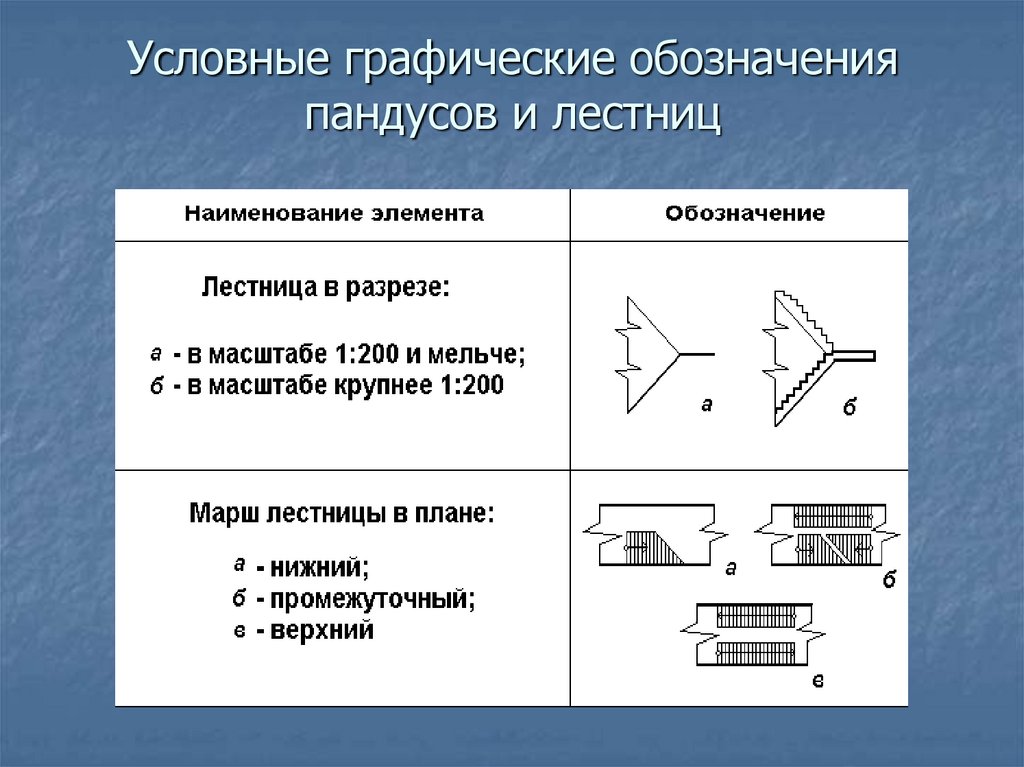

4.6 Пандусы, лестницы и отмостки

Пандусы, лестницы и отмостки изображают в соответствии с таблицей 6. Таблица 6

1Пандус

Примечания

1Уклон пандуса указывают на плане в процентах (например, 10,5%) или в виде отношения высоты и длины (например, 1:7).

2 Стрелкой на плане указывают направление подъема пандуса.

а) нижний марш

б) промежуточные марши

в) верхний марш

3 Лестница металлическая:

а) вертикальная

б) наклонная

4 Отмостка

В масштабе 1:100 и мельче, а также для схем расположения элементов сборных конструкций

Примечание — На планах лестниц стрелкой указано направление подъема марша.

4.7 Двери и ворота

Двери и ворота на плане изображают в соответствии с таблицей 7. Таблица 7

Лестницы и пандусы — Строительные чертежи

Последнее обновление вторник, 18 апреля 2023 |
Строительные чертежи

Лестницы, пандусы, лифты и эскалаторы обеспечивают доступ к различным этажам внутри или снаружи здания. Лестницы и пандусы часто используются в трехэтажных зданиях и менее, тогда как лифты и эскалаторы используются в четырехэтажных зданиях.

Рис. Они показывают первоначальный проект и чертеж дизайнера с расширенными видами, описаниями и деталями конструкции.

ОБЛИЦОВКА ДВЕРИ

ОБЛИЦОВКА БАЗЫ

MULL ION

ОБЛИЦОВКА UJALL

184 верхняя направляющая

ОБЛИЦОВКА ДВЕРИ MEAD

2 EXTERI

овца 1390 нижняя скоба ВЫСОТА

ЛЕСТНИЦА

ВЕРХ ПОРУЧНЯ МЕЖДУ 34″ ДО 38′ C8&5-9&5; НАД НОСОМ ЛЕСТНИЦЫ

НАКЛОН МИН.60° К ПОДСТОЙКЕ

ОТКРЫТЫЕ ПОДСТЯГИ НЕ РАЗРЕШЕНЫ

верхняя часть поручня между 34′-3s’ í0&5-9é>5; над пандусом 9ura=ace внутри поручня на повороты должны быть непрерывными поручни для ясности опущены, но необходимы с обеих сторон рамповых прогонов, когда подъем превышает b’ d5z>; или горизонтальная длина превышает 12 дюймов (18301.

НЕПРЕРЫВНЫЕ ПОРУЧНИ ДОЛЖНЫ ПРОДОЛЖАТЬСЯ ЗА ЛЕСТНИЦЕЙ, КАК ПОКАЗАНО, И БЫТЬ ПАРАЛЛЕЛЬНЫМИ ПОЛУ.

ПОРУЧНИ, НЕОБХОДИМЫЕ НА ОБЕИХ СТОРОНАХ ЛЕСТНИЦЫ ВНУТРЕННИЕ ПОРУЧНИ ДОЛЖНЫ БЫТЬ НЕПРЕРЫВНЫМИ НА ПОВОРОТАХ ЛЕСТНИЦЫ.

tí’ (38; МАКСИМАЛЬНАЯ ПРОЕКЦИЯ

ОТКРЫТЫЕ ПОДЪЕМНИКИ НЕ РАЗРЕШЕНЫ

ПОРУЧНИ, ТРЕБУЕМЫЕ С ОБЕИХ СТОРОН ЛЕСТНИЦЫ ВНУТРЕННИЕ ПОРУЧНИ ДОЛЖНЫ БЫТЬ НЕПРЕРЫВНЫМИ НА ПОВОРОТАХ ЛЕСТНИЦЫ.

30

tí’ (38 0046

несплошные поручни должны простираться на 121 ’30sj по длине и быть параллельны поверхности земли.

60 дюймов (1525} на 60 дюймов (1525; приземление требуется для изменения направления пандуса). требуется посадка f рампа меняет направление

минимальная ширина 36′ (9i5j верх поручня между 34′-3s’ í0&5-9é>5; над рампой 9ura=туз внутри поручня на поворотах должен быть непрерывным

поручни опущены для ясности, но необходимы с обеих сторон пандуса, когда подъем закончен b’ d5z>; или длина по горизонтали превышает 12 дюймов (18301.

Рисунок 9-3. Пандусы должны быть построены в соответствии с рекомендациями ADA и строительными нормами. Они обеспечивают доступ людей с ограниченными физическими возможностями к разным этажам.

мин. ширина 36 футов (9i5j

Рисунок 9-3 Пандусы должны быть построены в соответствии с рекомендациями ADA и строительными нормами.Они обеспечивают доступ людей с ограниченными физическими возможностями к разным этажам.

этажа и более. Однако в таких зданиях, как торговые центры, которые имеют большие межэтажные размеры и должны вмещать большое количество людей, обычно используются эскалаторы. Дизайн лестницы должен создавать наименьшую физическую нагрузку на людей, которые ею пользуются, и в то же время усиливать дизайн пространства и структуры здания. Конструкции могут варьироваться от крупных или монументальных лестниц до лестниц, предназначенных строго для утилитарных целей.

Лестницы обычно изготавливаются из дерева, стали или бетона. Их дизайн и конструкция должны соответствовать ряду строительных норм и правил и требованиям Закона об американцах-инвалидах (ADA) в отношении конфигурации, ширины, подступенков, ступеней, площадок и поручней (рис. 9).-2). Во многих случаях лестница дополняется пандусом, который обеспечивает вертикальный переход для людей с ограниченными физическими возможностями или облегчает перемещение тяжелых предметов (рис. 9-3). Проекты дизайна интерьера могут включать проектирование и строительство новой лестницы или реконструкцию существующей лестницы. Реконструкция часто проводится для обновления лестницы в старом здании, чтобы она соответствовала действующим строительным нормам или требованиям ADA. Конфигурации лестниц и термины

Лестницы могут быть спроектированы в нескольких конфигурациях в зависимости от доступного пространства, геометрии планировки и вертикального/горизонтального расстояния, которое они должны пройти. Наиболее распространенные конфигурации лестниц показаны на рисунке 9.-4. Их основные устройства можно описать следующими категориями: прямой ход, бег под прямым углом, реверсивный ход и некоторая форма кругового хода. Рисунок 9-5 иллюстрирует некоторые из наиболее часто используемых терминов лестницы, определенные ниже:

Балясины — вертикальные компоненты, удерживающие поручни. Они расположены так, чтобы люди не провалились. Они регулируются строительными нормами и обычно представляют собой максимальный зазор

, предотвращающий прохождение 4-дюймовой (101,6 мм) сферы.

Ограждение — ограждение, которое используется на лестничных площадках или уровнях пола для предотвращения падения людей между уровнями пола. Обычно это минимум 36 дюймов в высоту в жилых и 42 дюйма в коммерческих зданиях.

Перила — непрерывная часть перил, примыкающая к лестнице, за которую человек может ухватиться в качестве помощи при подъеме или спуске. Строительные нормы и правила строго контролируют, находятся ли перила с одной или обеих сторон лестницы, их высота над полом и другие особенности. 9Б фут.

L-образная форма

— CTTEN ИСПОЛЬЗУЕТСЯ В СТЕНКАХ

— ПРАВАЯ ИЛИ МАРШРУТНАЯ ЛЕСТНИЦА MAT БУДЕТ ОДНА ИЛИ ЛЕСТНИЧНАЯ CN КАЖДАЯ СТОРОНА ПЛОЩАДКИ

— U-9HAPE

ВЫСОТНЫЕ ЗДАНИЯ

— ИСПОЛЬЗУЕТСЯ В ПЕРВОНАЧАЛЬНОМ СЛУЧАЕ ТОЛЬКО В ЖИЛЫХ ЗДАНИЯХ, ПОСКОЛЬКУ ОНИ МОГУТ БЫТЬ ОПАСНЫМИ И ГОРЯЧИМИ, РАЗРЕШЕННЫМИ БОЛЬШИНСТВОМ КОММЕРЧЕСКИХ НОРМ, В КАЧЕСТВЕ ЛЕСТНИЦЫ эвакуации rwinieuasпожарный выходлестница 9TEN iSN UIALONG DOIIN T1-E8E ЛЕСТНИЦЫ

■ПЛОЩАДКИ

ВИД

■ПЛОЩАДКИ

ВИД

3 90

LANDw ЛЕСТНИЦА ¿И 4 ЛЕСТНИЦА UAND&

iHffltirr nimiT i

Рис. 9-4 Лестницы могут иметь различные конфигурации в зависимости от доступного пространства и расстояния между этажами.

вид сверху

Рисунок 9DiNt

Площадка — пол или площадка в начале или конце лестницы, либо между двумя и более лестничными маршами. Невель — завершающая балясина внизу или вверху лестницы, которая обычно больше других балясин. Выступ — часть ступени, выступающая над подступенком, что снижает вероятность случайного удара человека ногой по подступенку при подъеме по лестнице.

Подъем — общее вертикальное расстояние, проходимое по лестнице. Это перпендикулярное измерение между уровнями пола и суммой всех высот стояков. Подступенок — вертикальная часть лестницы между ступенями. Пробег — общая высота лестницы по горизонтали, представляющая собой сумму проступей.

Косоур — несущая конструкция ступеней и подступенков лестницы. Его также называют каретой. Он может быть открыт на утилитарной лестнице или скрыт с помощью различных отделок на более декоративных лестницах.

Ступенька — горизонтальная часть лестницы, на которую опирается ступня.

Забежное устройство — клиновидная ступенька на повороте лестничного пролета — используется в основном в жилых помещениях, поскольку коммерческие строительные нормы и правила ограничивают это.

Стандарты составления

Детали дизайна и чертежа, необходимые для иллюстрации лестницы, зависят от сложности лестницы и основного конструкционного материала, из которого она изготовлена. Лестничные системы изготавливаются в основном из дерева, стали или бетона. Деревянные лестницы в основном используются в жилищном строительстве, и их, как правило, проще всего нарисовать и детализировать. Лестницы изображают на планах этажей и обозначают их основную ширину, количество ступеней и подступенков. На плане также показан марш и стрелка, указывающая, идет ли лестница вверх или вниз от этого уровня. Виды лестницы в плане часто не могут показать все материалы и части поперечного сечения их узлов. Специальные участки лестницы (рис. 9)-6) часто рисуют, чтобы показать детали конструкции и отделки. В большинстве случаев дизайнеру не нужно прорисовывать каждую деталь лестницы и множество ее компонентов. Изготовители металлических, бетонных и некоторых деревянных лестниц часто делают рабочие чертежи. Эти подробные чертежи представляются проектировщику для рассмотрения.

Масштаб чертежей

Масштаб чертежей лестниц обычно составляет V8″ = 1′-0″ (метрическая 1:100) или W = 1′-0″ (метрическая 1:50), как в плане, так и на фасаде. Здесь указывается количество ступеней и подступенков, а также их размеры. Общие элементы, такие как поручни и ограждения, также показаны как на виде в плане, так и на фасаде. Как правило, поручни, видимые на видах фасада, размещаются на одинаковой высоте 30-34 дюйма (762-864 мм) над выступом лестницы. В коммерческих проектах со стальными или бетонными лестницами требуется крупномасштабный чертеж и сечение лестницы, чтобы полностью объяснить эти детали лестницы и особенности поручней / ограждения. Они нарисованы на масштаб не менее V2″ = 1′-0″ (1:20 метрический) и с перекрестными ссылками на планы этажей.

Чтобы определить количество ступеней и подступенков, которые должна иметь лестница, необходимо знать вертикальное расстояние между этажами. Этот вертикальный размер делится на максимальную высоту подступенка, разрешенную строительными нормами. На момент написания этой статьи для большинства жилых лестниц максимальная высота подступенка составляет 8 дюймов (203 мм), а минимальная глубина проступи — 9% дюймов (235 мм). Коммерческие коды ограничивают максимальную высоту подступенка до 7 дюймов (178 мм), при этом

минимальная глубина проступи составляет 11 дюймов (280 мм). В жилом доме типичный вертикальный размер может быть 9′-10 дюймов или 106 дюймов (2,69 м). Проектировщик делит 106 на 8, чтобы найти минимальное необходимое количество подступенков, равное 13,2. Если используется только 13, каждый подступенок будет немного больше 8 дюймов, что не соответствует допускается в соответствии с нормами. Округление до 14 гарантирует, что каждая ступенька немного меньше разрешенных 8 дюймов. каждый конец лестницы не считается ступенями.В нашем примере будет 13 ступеней на 9дюймов (229 мм) каждая, для итогового лестничного марша 13 x 9 дюймов = 9 футов 11 дюймов (3,02 м).

Рис. не показано на видах в плане

план

Перечень лестниц

Общее

• Если для лестницы делается отдельный увеличенный чертеж, укажите его и сделайте перекрестную ссылку на планы этажей

• Покажите лестницы в их полностью, где это возможно, или используйте линии разрыва там, где они продолжаются на другом уровне этажа.0003

• Проверьте ширину лестницы, высоту подступенка, ширину проступи, ширину площадки и другие данные в соответствии с соответствующими строительными нормами и требованиями ADA. Проверьте необходимые размеры и зазоры.

Обозначения

• Обозначьте направление движения (вверх или вниз) на каждом участке лестницы и укажите стрелкой.

Размеры лестниц

Размеры лестниц указаны на планах этажей в соответствии с размерами площадки, шириной и длиной пролета каждой лестницы, как показано на рис. 9.-7. Общее количество и размеры стояков и прогонов также показаны на плане. Вертикальные высоты лестничного марша, поручней и других деталей указаны в отдельном разрезе или чертеже фасада, который имеет перекрестную ссылку на вид в плане (Рисунок 9-8). Обозначение материалов

Материалы лестницы могут быть обозначены различными способами, в зависимости от количества материалов, размера и сложности конструкции. Лежащие в основе конструкционные материалы могут быть обозначены примечаниями или показаны в разрезе. Если конструкционный материал также является готовой поверхностью, это следует отметить. Если лестницу покрывает отдельный отделочный материал, это может быть указано на виде в разрезе, виде в плане или на отдельной отделке

Рисунок 9-7 На этом увеличенном плане лестницы показаны размеры площадок, ширина и длина каждой лестницы, подступенки, проступи и другие детали.

Рисунок 9-8 Секции лестницы показывают высоты подъема лестницы, поручней и других деталей, ссылаясь на вид в плане.

ЛЕСТНИЦА ПЕРВОГО ЭТАЖА

Рисунок 9-8 Секции лестницы показывают высоты подъема лестницы, перил и других деталей с перекрестными ссылками на вид в плане.

ЗАПИСЬ

ВТОРОЙ ЭТАЖ

НИЖНИЙ УРОВЕНЬ

ВТОРОЙ ЭТАЖ

ВХОД

НИЖНИЙ УРОВЕНЬ

ЛЕСТНИЧНАЯ СЕКЦИЯ

• Обратите внимание на поручни и другую отделку. Укажите, где их можно найти более подробно.

• Укажите материалы, где лестница показана в разрезе, включая конструкционные и отделочные компоненты.

• Перекрестные ссылки на любые структурные планы, где они имеются.

Размеры

• Назовите количество и ширину проступей, а также количество и высоту подступенков.

• Измерьте общий лестничный пролет как в плане, так и в разрезе.

• Измерьте ширину лестницы и любых площадок.

• Размеры ступеней, выступов, подступенков, площадок и перил на видах в разрезе лестниц.

Столярные изделия

Архитектурные планы часто рисуются в слишком мелком масштабе, чтобы показать достаточное количество деталей для столярных и столярных изделий, таких как молдинги, панели, различная отделка и наличники для дверей и окон. Эти компоненты нарисованы и детализированы в большом масштабе и снабжены перекрестными ссылками на основные планы. Столярные и краснодеревные изделия, также называемые архитектурными изделиями из дерева, могут включать в себя как готовые стандартные компоненты, так и изготовленные на заказ изделия из дерева, которые собираются на стройплощадке (рис. 9).-9). Хотя некоторые дизайнеры включают столярные изделия в категорию столярных изделий, здесь они будут рассматриваться как отдельная классификация из-за специальных чертежей, необходимых для их описания.

Рис. 9-9 На этом крупномасштабном чертеже показано размещение базовых шкафов серийного производства.

ОТДЕЛКА T-3

ОТДЕЛКА T-3S

MR-60

ПАНЕЛЬ X4″ НА %’ H.D.F. НА %• GYP. BD. ОТДЕЛКА T-&4

I» UJIDE x W DEEP WHITE MTL. ПРОКЛАДКА СТЕКЛА И ЧЕРНАЯ ПРОКЛАДКА СТЕКЛА. ПРОКЛАДКА HDF, ЧТОБЫ СКРЫТЬ КАНАЛ.

ЗЕРКАЛО FÜLL

ПЛИТКА:

FIBERGL’S SHOIUER

ЭТАЖ

МУЖЧИНЫ: ТРЕТИЙ ЭТАЖ

Рисунок 9-10.

Продолжить чтение здесь: Millujork Section
