Графическое обозначение материала в сечениях и на виде » Лазерное сканирование и архитектурные обмеры в Санкт-Петербурге | НПП «Фотограмметрия»
ГОСТ 2.306-68
Обозначения графических материалов и правила их нанесения на чертежах
Москва, 1971
1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.
(Измененная редакция, Изм. № 2).
Обозначение графических материалов в сечениях
1a. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать чертежу 1а. (Введен дополнительно, Изм. № 1).
Чертеж 1а. Общее графическое обозначение материалов в сечениях.
2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1.
Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.
Таблица 1.
Примечания:
1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.
2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.
3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.
(Измененная редакция, Изм. № 1, 2).
3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на чертеже 1.
Чертеж 1. Обозначения сетки и засыпки из любого материала в сечениях.
Обозначение графических материалов на видах (фасадах)
4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.
Чертеж 2. Обозначение материалов на виде (фасаде).[/center]
Примечания:
1. (Исключено, Изм. № 1).
2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.
3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501.
4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.
Правила нанесения штриховки на чертежах
5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт. 2a) или к его оси (черт. 2б), или к линиям рамки чертежа (черт. 2).
Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт. 3 и 4).
Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены. (Измененная редакция, Изм. № 1).
6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. (Измененная редакция, Изм. № 2).
7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах (черт. 5 и 6). Линии штриховки стекла (черт. 7) следует наносить с наклоном 15-20° к линии большей стороны контура сечения. (Измененная редакция, Изм. № 4)
8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (рис. 9, 10).
В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.
9. Обозначение, указанное в п. 3 табл. 1, и обозначение засыпки в сечении выполняют от руки. (Измененная редакция, Изм. № 1).
10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).
При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.
В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (рис. 11) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (рис. 12).
11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (рис. 13). (Измененная редакция, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР
РАЗРАБОТЧИКИ В.Р. Верченко, Е.А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б.Я. Кабаков, Л. В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.
3. (Исключен, Изм. № 4)
4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Распечатать
Обозначения графические материалов в сечениях
ГОСТ 2.306 – 68
Все детали, которые изображаются на технических чертежах, представляют собой определенные геометрические тела и их комбинации. Изготавливаться они должны из определенных материалов, в соответствии с закладываемыми при их разработке требованиями.
Вид материала указывается в основной надписи чертежа. В тех случаях, когда на техническом чертеже надо указать сечение, материал обозначается графически, в зависимости от того, какого он вида.
Одним из основных требований, предъявляемых к графическим обозначениям в сечениях материалов, является то, что детали должны легко различаться, вид материала надлежит показывать так, чтобы чтение чертежа не было затруднено.
Основным нормативным документом, которым устанавливаются правила нанесения материалов в сечениях и их графического изображения, является ГОСТ 2.306 – 68
. Он действует для всех отраслей промышленности и строительства.
Металлы
Неметаллы
Древесина
Камень
Керамика
Стекло
Жидкости
Допускается применять дополнительные обозначения материалов, не предусмотренных стандартом, поясняя их на чертеже.
Пример штриховки металлов
Штриховка неметаллических материалов
Штриховка древесины
Пример штриховки камня
Штриховка керамических и силикатных материалов
Пример штриховки бетона
Пример штриховки стекла
Штриховка жидкости на чертеже

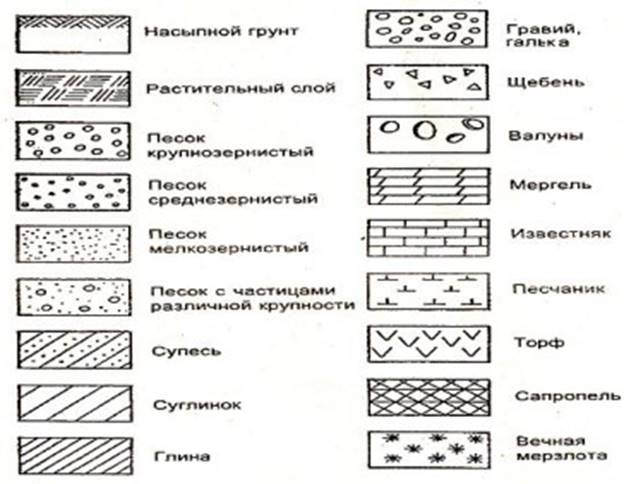

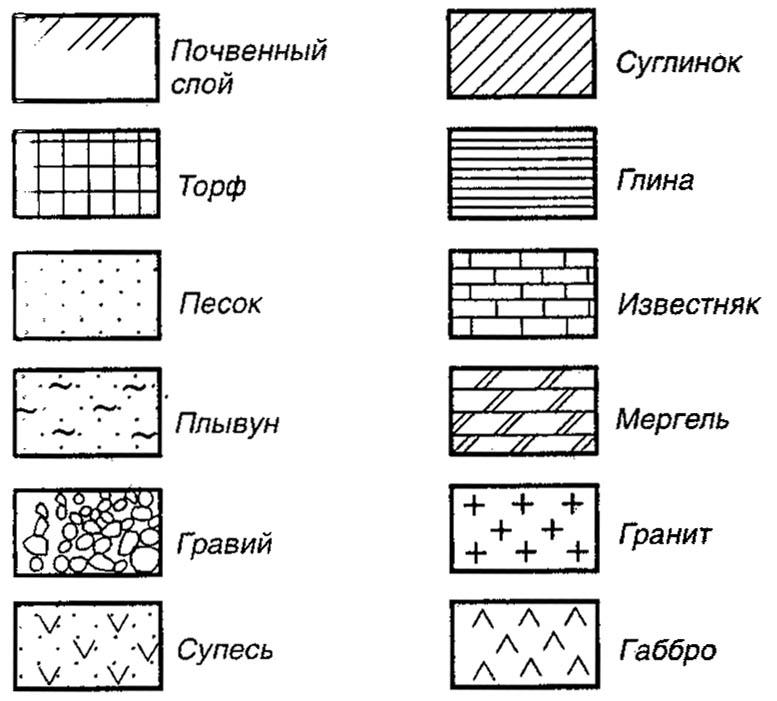

Штриховка грунтов

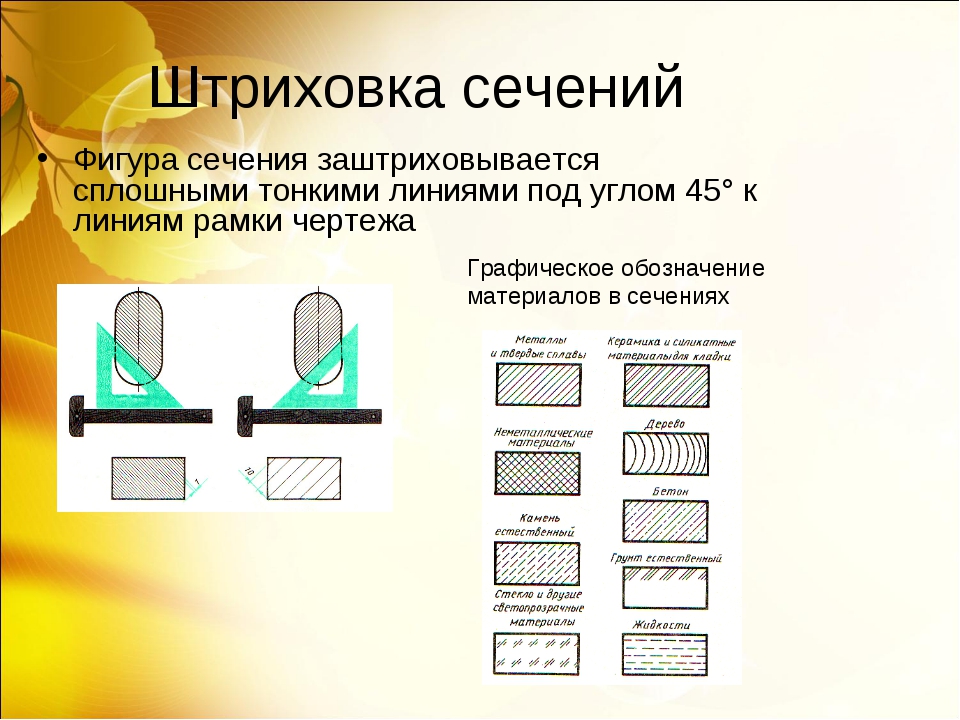

Согласно стандарту, нанесение всех параллельных линий штриховки должно осуществляться под углом 45°
к оси изображения, его контуру или же к рамке самого чертежа.
Штриховка под углом 45°
относительно линии контура изображения
Штриховка под углом 45°
к оси изображения
Штриховка под углом 45°
к линиям рамки чертежа
Нанесение линий штриховки должно производиться с наклоном или вправо, или влево, однако таким образом, чтобы его направление на всех сечениях детали, было одинаковым, причем вне зависимости как от количества этих сечений, так и от количества листов чертежей.
Частота линий штриховки (то есть интервал между ними) выбирается в зависимости от таких факторов, как площадь заштриховываемой поверхности, а также потребность в разнообразии штриховки сечений смежных частей детали. Для всех сечений одного масштаба, которые могут иметься у детали, расстояние между наносимыми штрихами должно быть одинаково. Согласно стандарту, расстояние между штриховыми линиями может находиться в пределах от 1
до 10
миллиметров в зависимости от того, нужно ли разнообразить штриховку смежных поверхностей и от того, какова ее площадь.
В тех случаях, когда проводимые под углом 45°
линии штриховки по своему направлению совпадают с осевыми линиями или линиями контура, то их надлежит проводить под углом или 60°
, или 30°
.
Штриховка под углом 30°
Штриховка под углом 60°
Неполная штриховка
Те площади сечений, которые имеют узкую и длинную форму (к примеру, вальцованные, штампованные и прочие подобные детали), и ширина которых при выбранном масштабе чертежа не превышает 4
миллиметров, полностью заштриховываются только у контуров отверстий и на концах. Остальная же площадь обозначается штриховкой в нескольких местах, небольшими участками. Штриховку стекла рекомендуется наносить с наклоном от 15°
до 20°
к линии наибольшей стороны контура сечения.
Зачерненная площадь сечения
при её ширине менее 2 мм
Если ширина сечения на чертеже составляет менее 2
миллиметров, то его, согласно действующему стандарту, допускается изображать зачерненным, а просветы между соседними сечениями должны быть шириной не меньше 0,8
миллиметра. Что касается строительных чертежей, то на них все сечения небольшой площади допускается изображать как сечения металла или вовсе не наносить обозначение, а конкретный его материал просто указывать надписью на поле чертежа.
Расстояние между линиями штриховки
Если на чертеже необходимо изобразить сечение двух смежных деталей, то для одной из них выбирается наклон штриховых линий в правую, а для другой – в левую сторону. Такой прием называется в черчении встречной штриховкой.
Сдвиг линий штриховки в одном сечении
Если штриховка сечений смежных частей производится способом «в клетку», то расстояние между линиями в каждом из них должно быть различным. В тех случаях, когда используется штриховка одинакового наклона, то расстояние между линиями на разных сечениях должно быть различным. Кроме того, для выделения линии можно сдвигать в одном сечении по отношению к сечению другому, и при этом не менять угол их наклона.
Штриховка вблизи контура сечения
Если площадь сечения велика или если на чертеже указывается профиль грунта, то допускается указание обозначения сечения узкой полоской равномерной ширины непосредственно у контура.
Как рисовать стекло: используйте глаза, а не память
Поделиться:
Рисовать стеклом и другими прозрачными предметами не так сложно, как может показаться. Это кажется трудным не из-за самого предмета; это из-за того, как мы думаем об этом. Наше самое большое препятствие, которое нужно преодолеть при рисовании, — это преодолеть то, что наш мозг говорит нам об объекте. Вместо того, чтобы так много думать, мы должны наблюдать и анализировать. Используйте свои глаза, а не память.
Этот кристалл состоит из множества фигур, похожих на головоломки.
Как рисовать стекло
Когда мы думаем о прозрачных вещах, таких как стекло и вода, наш мозг кричит: «Это ясно!» Как нарисовать что-то ясное? Во-первых, осознайте, что все ясное на самом деле состоит из вещей, окружающих его и отражающихся в нем. Чтобы упростить задачу, перестаньте думать «ясно» и вместо этого ищите узоры света и тьмы, которые показаны внутри него.
Прекрасный пример этой теории показан в этом хрустальном стакане. Рисунок выше представлен в моей книге Реалистичный рисунок . Он показывает, как все можно рассматривать как комбинацию светлых и темных форм, которые создают головоломку. Рисование каждой маленькой фигуры по одной упрощает проект.
Прозрачное стекло изготавливается с смешиванием и контрастом темного и светлого.
Посмотрите на пример со стеклянными бутылками. Этот рисунок будет в моей новой книге, которая выйдет в следующем году под названием «Новая большая книга рисунков ». Он показывает, как можно создать внешний вид стекла с помощью плавного смешивания. Ни одна из этих бутылок не имеет идеально прозрачного стекла. Каждый из них имеет оттенок цвета. Тот, что справа, явно намного темнее по цвету. Чтобы сделать их действительно похожими на стекло, я сосредоточился на паттернах света и тьмы. Благодаря контрасту они выглядят блестящими.
Сначала я нарисовал более темную бутылку справа, чтобы установить более темные тона. Это удержало меня от того, чтобы я не стал слишком темным на более светлом слева. Сравнение тонов одной области вашего рисунка с другой поможет вам определить тональную точность. Я считаю полезным всегда начинать сначала с самой темной области вашего рисунка. Помните: тьма порождает свет!
Я использовал много смешивания с пнем, чтобы сделать его гладким и отражающим. Я изучил узоры света и тени и сначала нанес карандашом темные области. После плавного смешивания я использовала ластик-клячку, чтобы «поднять» световые формы и отражающие блики.
Эллипсы необходимы для получения перспективы.
Одна из важнейших вещей в рисовании натюрмортов, подобных этому, — сделать ваш объект трехмерным. Круглые объекты состоят из эллипсов, как показано на рисунке. Этот пример тоже из 9 0013 Реалистичный рисунок . На нем показано, как создается ваза с эллиптическими формами. Эллипсы также делают бутылки на моем рисунке симметричными, округлыми и трехмерными.
Другим важным элементом является то, как светлые и темные области работают вместе. Блики и тени создают иллюзию передней и задней поверхности бутылок. Вы можете увидеть тонкий намек на столешницу, проходящую сквозь них, что делает их четкими. Кривые, созданные тенями и бликами, создают иллюзию прозрачности.
Не бойтесь рисовать предметы из стекла. Для достижения успеха рассмотрите стеклянные предметы как формы, состоящие из светлых и темных узоров с большим количеством смешивания и подъема.
Сегментный рисунок помогает изолировать небольшие области рисунка.
Чтобы лучше видеть эти элементы, попробуйте нарисовать сегмент. Выделение небольшой части стеклянного объекта с помощью видоискателя, как показано здесь, может помочь вам быть более объективным. Это упрощает его точное нанесение и позволяет видеть случайные формы. Это доказывает, что искусство в высшей степени психологично. То, как мы думаем, мешает тому, как мы наблюдаем что-то при рисовании. Следуйте этим советам, и вы станете более опытным в рисовании.
Ли
Ли Хаммонд называют Королевой рисования. Это может быть несправедливо в наши дни, так как в дополнение к лучшим урокам рисования, она также создала фантастические книги и видео, наполненные такими же простыми в использовании техниками акриловой живописи, техниками цветных карандашей и многим другим. Щелкните здесь, чтобы увидеть все обучающие книги и DVD, которые Ли Хаммонд может предложить!
Поделиться:
Архитектурные символы | Архитектурные символы на чертеже
Архитектурные символы очень важны для любого инженерного чертежа. Архитектурные символы обозначают конкретные объекты на инженерных чертежах.
Все технические чертежи содержат некоторую форму представления. Представления могут быть созданы с использованием определенных символов для обозначения элементов, которые должны быть построены в определенных местах или областях. Этот символ представляет собой визуальную модель строящейся конструкции.
Как и другие инженерные чертежи, архитектурные чертежи содержат несколько символов, которые помогают легко представить ваш проект нетехническим специалистам или клиентам.
Поскольку эти архитектурные символы важны и просты для понимания, их следует включать в архитектурные чертежи. Итак, в этой статье мы собрали различные архитектурные символы, используемые в архитектуре.
Содержание
1. Символы дверей на архитектурном чертеже
99% построенных конструкций требуют входных дверей, а двери являются ключевыми конструктивными элементами, которые играют важную роль в обеспечении конфиденциальности и безопасности.
Поэтому необходимо использовать символ двери, чтобы указать расположение двери на чертеже. Символы дверей помогают работникам, подрядчикам или клиентам понять, где в здании будет находиться дверь.
Следующие обозначения дверей обычно используются в архитектурных чертежах для обозначения расположения двери в конструкции.
Архитектурные символы для дверей
2. Символы окон в архитектурном чертеже
Окна, как и двери, являются вторым по важности элементом в здании и играют важную роль в вентиляции и безопасности дома или здания.
Использование символов окон на архитектурных чертежах может дать вам представление о том, где и какие окна устанавливать.
Архитектурные символы для окон
3. Символы стен на архитектурном чертеже
Поскольку проект требует строительства разных типов стен с разным дизайном, таких как капитальные стены, стены с балюстрадами, составные стены и другие декоративные стены, символы дверей должны быть присваивается архитектурным чертежам.
Поэтому каждая стена должна быть отмечена специальным символом, указывающим на тип материала и дизайн, использованный при ее строительстве.
Вот несколько символов стены, которые показывают тип материала, который будет использоваться для строительства стены. Материалы представлены с использованием таких узоров, как кирпич, песок, бетон, гравий, камень, болото и забор. См. изображение ниже.
Архитектурные символы для стены
4. Символы кухонных элементов на архитектурном чертеже
Кухня содержит множество элементов от шкафов до умывальников и должна быть отмечена на архитектурном чертеже символами кухонных элементов, чтобы избежать проблем в будущем.
Эти архитектурные символы помогают в визуальном представлении и помогают определить пространство или площадь определенного элемента.
Эти символы элементов кухни включают шкаф, электрическую плиту, раковину, холодильник, газовую плиту, раковину и многое другое.
Архитектурные символы для кухонных элементов
5. Сантехнические и водопроводные символы на архитектурном чертеже
Санитарно-технические изделия являются важным элементом дизайна, помогающим поддерживать гигиену в помещении. Сантехника включает раковину. Раковина (стеклянная или из нержавеющей стали), ванна, унитаз, писсуар и сливной бачок.
Эти места сантехники должны быть отмечены на архитектурном чертеже с помощью символов сантехники. Эти архитектурные символы облегчают понимание чертежей и позволяют правильно выполнять их без путаницы.
Архитектурные символы для сантехники и водопровода
6. Ландшафтные символы в архитектурном чертеже
Ландшафтные символы — это архитектурные символы, которые помогают представить ландшафт здания. Ландшафтный дизайн включает в себя изображения вокруг здания, такие как газоны, сады, деревья, внутренние дворики и т. д.
Ниже приведены некоторые из наиболее часто используемых символов ландшафта в архитектурных чертежах для представления ландшафта здания.
Архитектурные символы для ландшафта
7. Символы строительных материалов на архитектурных чертежах
Символ строительного материала указывает на тип материала, используемого для строительства или установки определенного структурного элемента.
Строительные материалы, такие как кирпич, сталь, бронза, пластик, алюминий, цемент, бетон, песок, дерево и т. д., обычно представляются с использованием специального шаблона, как показано на рисунке ниже.
Эти символы строительных материалов дают подрядчикам четкое представление о типе материала или модели, которую следует использовать во время строительства.
Архитектурные символы для строительных материалов
8. Сервисные символы на архитектурном чертеже
Сервисные символы используются для обозначения инженерных коммуникаций здания, таких как дождевые вентиляционные отверстия, ручные вентиляционные отверстия, дымоходы котлов, наземные вентиляционные отверстия, всасывающие вентиляционные отверстия, вентиляционные отверстия и многое другое.
Использование сервисных символов в архитектуре дает понять, где устанавливать и какие элементы сервиса.
Архитектурные символы для обслуживания
9. Символы освещения на архитектурном чертеже
Этот символ используется для обозначения типа устанавливаемого освещения. В зависимости от региона существуют различные осветительные приборы, такие как внутреннее освещение, наружное освещение и декоративное освещение.
