Как определить где идет проводка в стене: Как найти скрытую проводку в стене мультиметром?

Содержание

Как найти скрытую проводку в стене мультиметром?

Прошли времена, когда электрическая проводка прокладывалась по поверхности стен и была доступна для ревизии в любое время. Уже давно электрические сети прячут под слоем штукатурки, монтируя их в специально пробитых каналах – штробах. После монтажа каналы прячут под слоем штукатурки. В итоге поверхности стен и потолков получаются совершенно ровными, что, несомненно, улучшает эстетику помещений, но при этом затрудняет поиск дефектов проводки в случае ее неисправности. Что делать, если проводка вышла из строя? Найти ее! Сегодня расскажем, как найти скрытую проводку в стене мультиметром.

Contents

1 Когда необходимо точно определять места расположения скрытой проводки в стене
2 Устройства для обнаружения скрыто проложенных проводов
3 Как найти проводку в стене мультиметром?
- 3.1 Вопрос — ответ

Когда необходимо точно определять места расположения скрытой проводки в стене

Есть целый ряд ситуаций, когда это требуется определить максимально точно:

проблемы с самой проводкой – обрыв фазы, короткое замыкание и другие;
проведение ремонтных работ;
необходимость устройства заземления;
перепланировка помещений;
изменение мест установки выключателей или розеток;
выбор места для установки на стенах крепежных элементов для полок, картин и других элементов обстановки или декора.

Любые работы, связанные со сверлением отверстий в стенах или потолках, либо с устройством каналов различного назначения требуют предельной осторожности, поскольку это может привести не только к выходу из строя электропроводки, но и к травмам вследствие удара током.

Устройства для обнаружения скрыто проложенных проводов

Существует целый ряд приборов, позволяющих с различной точностью найти трассу прокладки электропроводов в стенах или потолках:

Индикаторные отвертки. Позволяют обнаружить провод на глубине не более 2-х сантиметров, и только если он находится под напряжением. Для обнаружения провода кончик тестера зажимают в пальцах, а обратной стороной водят по поверхности, где предположительно располагается искомый объект. В непосредственной близости от проводки светодиод в приборе загорится.
Детекторы скрытой проводки. Специальный прибор, предназначенный для этой цели. Позволяют искать провода на глубине 7 – 8 сантиметров. По принципу действия детекторы бывают электромагнитными, электростатическими или комбинированными. В последних присутствует также функция металлопоиска, что делает прибор практически универсальным.
Металлоискатели. Позволяют обнаружить провод, даже если в нем отсутствует напряжение. Попутно такой прибор «найдет» всю арматуру в плитах и гвозди в деревянных стенах. Но есть современные модели, реагирующие только на алюминий и медь, из которых и делают жилы электропроводов. Правда, область расположения проводки «размывается» до 5 см, поскольку зависит от катушки металлоискателя.
Мультиметр. Даже самый простой и недорогой прибор позволит определить расположение провода в стене. Правда точность «хромает» до 7 сантиметров в каждую сторону и зависит от глубины, на которой расположена проводка.

Поскольку в повседневной жизни металлоискатели и детекторы проводки нужны далеко не всем, они редко входят в обычный набор инструментов. Приобретать их для разового использования нет смысла, поэтому чаще всего в быту используются индикаторные отвертки и мультиметры.

Как найти проводку в стене мультиметром?

Есть приборы, снабженные функцией обнаружения объектов, находящихся под напряжением даже без непосредственного контакта с ними. Такая модель позволит быстро обнаружить проводку и определить места, где можно без опасений сверлить отверстия в стенах или потолках.

Но поиск проводов можно вести даже самым простым мультиметром. Он поможет сделать это с достаточной точностью. Только нужно его немного доработать. Для этого используют обычный транзистор (например, КП303, 2SK241, КП103). Рассмотрим транзистор КП103 с тремя выводами: затвор, исток и сток.

К истоку и стоку присоединяют щупы мультиметра. Полярность большого значения не имеет. Затвор будет использоваться в качестве антенны. Для повышения ее чувствительности к ней можно припаять медную проволочку длиной около 5 сантиметров.

Непосредственно поиска происходи в следующем порядке:

прибор выставляют в режим измерения сопротивления с диапазоном 200кОм;
транзистор медленно перемещают в непосредственной близости от поверхности стены;
при попадании в электромагнитное поле электропровода внутреннее сопротивление полупроводникового транзистора изменяется, что и демонстрирует прибор.

На том участке, где обнаружится максимальное изменение сопротивления, проходит трасса электропроводки.

Таким образом, имея в своем распоряжении универсальный тестер — мультиметр, можно найти расположение любых проводок и избежать их повреждения при необходимости устройства в стенах отверстий или ниш различного назначения.

Теперь расскажем, как найти скрытую проводку в стене мультиметром.

Вопрос — ответ

Вопрос: У меня нет мультиметра, но существует способ поиска проводки с помощью телефонного динамика. Стоит ли его использовать?

Имя: Алексей

Ответ: Можно. Но есть ли смысл? Тогда уж лучше купить отвертку-тестер. Стоит недорого и в хозяйстве всегда пригодится.

Вопрос: Для поиска проводки годится любой мультиметр?

Имя: Михаил

Ответ: Да, даже самый дешевый, если оснастить его транзистором.

Вопрос: Нужно ли обследовать все стены мультиметром и составлять схему проводки?

Имя: Максим

Ответ: Если вам нужно просверлить пару отверстий, то не стоит. Если же вы хотите раз и навсегда получить информацию о скрыто проложенных кабелях и проводах, то лучше пригласить профессионала со специальным детектором и составить точную схему. Тогда в следующий раз при проведении каких-либо работ не придется гадать и беспокоиться о целостности электропроводки.

Вопрос: Говорят, что можно использовать смартфон для поиска скрытой проводки. Правда ли это? Или все же лучше мультиметр?

Имя: Владимир

Ответ: Предположительно, можно. Если использовать программу «Metal Detector». Но точность поиска при этом очень невелика. Мультиметр дает гораздо более надежный результат.

Как найти проводку в стене: старую/скрытую/алюминиевую/медную/без прибора/используя смартфон.

Сегодня будем разбираться как найти скрытую проводку в стене БЕЗ ПРИБОРОВ, будь она алюминиевая или медная + отдадим дань 21 веку и поищем проводку в стене старую и новую, используя СМАРТФОН. Погнали…

Как найти проводку в стене

БЕЗ ПРИБОРА?

Да уж! Если не знаешь где по квартире проложена проводка, то и гвоздь проблематично вбить! Не говоря уже о комплексном ремонте при наборе гипсокартонных конструкций как на потолок, так и на стены, особенно если собрались пользоваться старой проводкой.

Мастера того времени поголовно чертили технологические схему того, как уложили проводку по квартире и от этого только выигрывали те, кто делал поточный или комплексный ремонт. Но на данный момент мы с трудом представляем как проложена проводка за такой дорогостоящей отделкой. То-ли по верху, то-ли понизу, то-ли как электрик посчитал нужным. Хорошо когда владелец квартиры краем глаза увидел где идут провода, а так остаётся только гадать, ну и естественно искать. А искать как всегда нечем — ЗНАЧИТ БУДЕМ ИСКАТЬ БЕЗ ПРИБОРОВ или используя всем доступные СМАРТФОНЫ.

Много интересного материала по проводке находится в разделе электромонтажные работы*<<< жми;

Самый простой способ нахождения старой проводки в стене — это вызвать электрика из ЖЭКа, ну или самому сходить и попросить у них схему проводки проводов по квартире. Да, да. именно про эти схемы, которые хранятся в ЖКХ со времён СССР никто и не помнит.

Если у вас проводка ещё с тех времён, то можно придерживаться простого правила при поиске проводов. В то время существовала одна закономерность! Провода укладывались в межплитовой шов, как под потолком, так и по полу. Розетки и выключатели устанавливались непосредственно под коробкой или от проёма двери, ровно, сорок сантиметров в бок и от пола метр семьдесят. Но если квартира была уже переоборудована и провода неясно где, то тогда придётся воспользоваться специальными приборами для поиска скрытой проводки или надеяться что ваш электрик придерживался простых правил которые закладывают в колледже или техникуме:

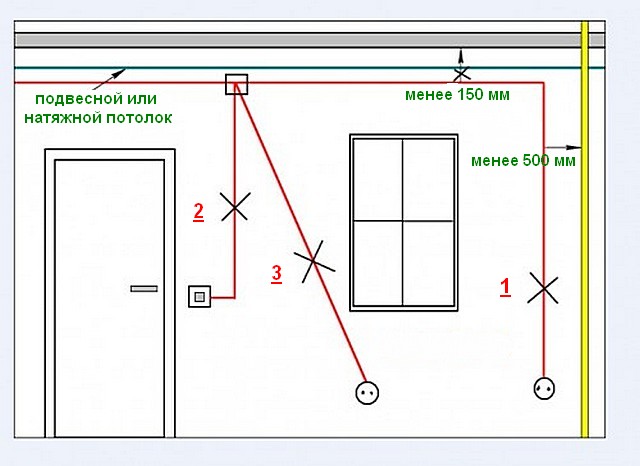

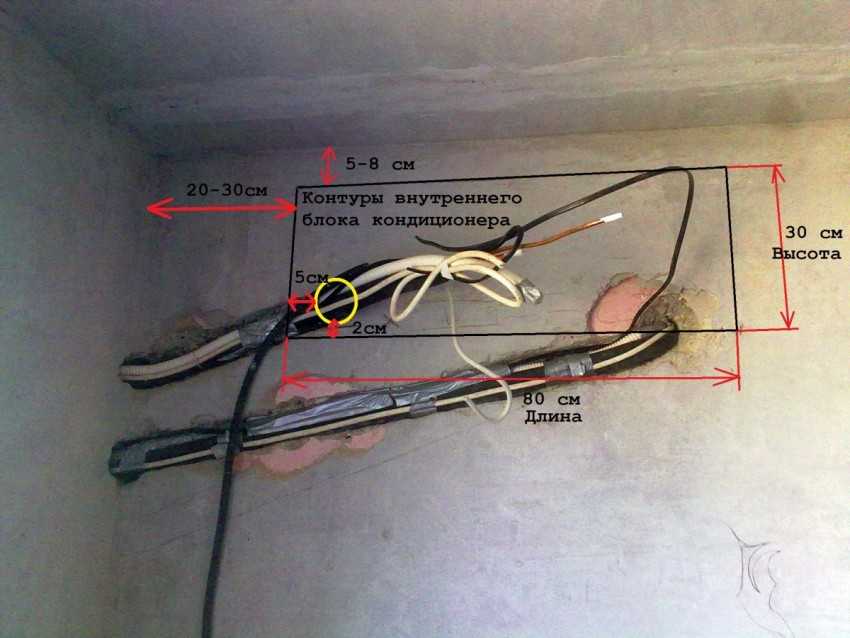

Правило №1. Прокладка проводов ведётся исключительно в горизонтальном или вертикальном направлении.

Правило №2.

Горизонтальную проводку тянут:

от балок и карнизов на расстоянии от 5, до 10 сантиметров;

от потолка 20 см.;

от плинтуса 15-20 сантиметров;

По вертикали:

не меньше 10 см. от углов пересечений стен, дверей и окон.

Правило №3. От металлических объектов, трубопроводов отступают 40 сантиметров.

По другому проводку найти, без приборов, не получится!!!

Как найти скрытую проводку в стене

ИСПОЛЬЗУЯ СМАРТФОН?

Поиск проводки используя смартфон очень прост. Телефон это гаджет и кроме как установить специальную программу, а после запустить её, от вас больше, ничего не потребуется! Но программы предусмотрены только на смартфон на базе Android версии

4. 0.3 и выше. Другие ОС, к сожалению, такой функции не имеют! Но не суть.

Короче! В сети есть два нормальных приложения которые реагируют на фонящие предметы магнитным полем: металлические изделия, провода, приборы. То есть при помощи их можно искать не только проводку в стене, но и скрытые датчики, и т.д.

В общем так. Программа Smart Tools может найти даже выключенную проводку, а приложение «Магнитное поле и детектор постоянного тока SMF APPS GbR» найдёт только проводку подключенную к сети. Эти два приложения можно скачать на play.google.com, введя в строку поиска — «Поиск проводки».

Пользоваться приложениями очень просто, так как первое на русском, а второе просто понятное!!хххх.

ВИДЕО: — ПОИСК ПРОВОДКИ В СТЕНЕ СМАРТФОНОМ (поиск проводки программой

Smart Tools и «Магнитное поле и детектор постоянного тока SMF APPS GbR»)

Принцип работы приложений по поиску проводки.

Показать / Скрыть текст

Как найти старую проводку используя оборудование?

Для поиска проводки в стене используют специальные приборы, так сказать, оборудование для поиска старой проводки. Вот об этих приборах, оборудовании для поиска скрытой проводки и поговорим!

Для поиска скрытой проводки используют несколько видов приборов. Первый и самый популярный прибор для поиска скрытой проводки — это бесконтактный детектор 6888-138 (3 в 1) производства МТС. Данный прибор 6888-138 (3 в 1) направлен на поиск электропроводки, замурованной в стене, если она находится под напряжением. Также при помощи данного прибора можно обнаружить любой металл и проверить в квартире сильные электроизлучения, наносящие вред здоровью. Как видим, таким прибором просто найти скрытую, старую проводку.

Есть и попроще приборы для поиска старой, скрытой проводки, например, собрат вышеуказанного прибора-индикатор MS-158M. Данный прибор для поиска скрытой проводки найдёт электропроводку, а вернее, фазу провода, если он будет под электричеством, в сети.

Нельзя не отметить прибор ПОСП-1, который также предназначен для поиска скрытой проводки глубиною до 30 сантиметров под напряжением. ПОСП-1 — это радар, определяющий на расстоянии электропроводку. При нахождении проводов прибор подаст звуковой и световой сигнал.

Напоследок хочется отметить прибор для поиска электро проводки, которому всё равно, кабель в стене под электричеством или нет. Данный прибор Hilti PS 38 имеет способность определять разрывы и прострелы в проводах, сгоревшие предохранители, может отыскать испорченный проходящий провод.

**Статья «КАК НАЙТИ СТАРУЮ, СКРЫТУЮ ПРОВОДКУ В СТЕНЕ» подготовлена администрацией сайта Строительство от А, до Я. Енакиево-Донецк*.

Как найти проводку в стене без прибора своими руками или с помощью мультиметра

Найти электропроводку с помощью специальных приборов, задача не сказать чтобы сложная. Здесь все зависит от качества, стоимости аппарата, а также от правильной настройки и умения им пользоваться. А что делать, если приборов у вас никаких нет, от слова вообще, а проводку найти необходимо прямо сейчас.

Тут уже надо вспоминать старые действенные методы, которые зачастую помогают, но полагаться на них со 100% вероятностью все же не стоит. Тем более, что некоторые китайские индикаторы проводки, стоят сущие копейки, а позволяют сузить пространство для поиска до нескольких сантиметров.

Демонтаж обоев

Если вы проводите дома капитальный ремонт, и нынешнее состояние стен и обоев вас не слишком беспокоит, можно попросту содрать все лишнее со стены, вплоть до основания (кирпич или бетон). Старые штробы после этого могут быть видны визуально, либо прощупываться наощупь, благодаря выпуклостям или наоборот характерным углублениям.
Если стена вообще не оштукатурена, а под обоями голый бетон, то кабельные штробы будут 100% видны даже невооруженным взглядом.

Поиск проводов в стене радиоприемником

Еще один способ — задействование обыкновенного радиоприемника. Настраиваете его на частоту сто килогерц и максимально, насколько возможно приближаете его к стене в том месте, где предположительно должен проходить провод. Провод обязательно должен быть под напряжением.

Для создания существенных шумов и помех включите в розетку бритву, или высокоскоростную болгарку, дрель, пылесос.

Если вы угадали с местом прохождения кабеля, приемник начнет трещать. Чем ближе к штробе, тем сильнее. Вместо радиоприемника можно еще использовать катушечный микрофон, подключите его к магнитофону с колонками, для воспроизведения звуковых помех.

Поиск проводки мультиметром

Данный метод подойдет для радиолюбителей. Специальных тестеров для поиска здесь не нужно, но требуется иметь простой китайский мультиметр и полевой транзистор. Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241.

Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток). Правый вывод используется в качестве антенны. Принцип работы устройства заключается в том, что при попадании полевого транзистора в электромагнитное поле, изменяется его внутреннее сопротивление. А мультиметр как раз это фиксирует.

Там где изменение сопротивления максимально — там и центр залегания проводки.

Если приделать к третьему выводу дополнительную антенку (кусочек медного провода), то чувствительность устройства резко увеличится.

Видео по тематике поиска проводки мультиметром:

Правильная схема эл.проводки

Этот способ применим, когда проводку в вашем доме делали профессионалы своего дела. По правилам прокладывать эл.кабели и провода можно только по вертикальным и горизонтальным направлениям. Укладка проводки по диагонали запрещена. При этом должны выдерживаться минимальные расстояния от штробы до потолка, дверей и т.д. Ознакомиться с этими расстояниями можно в статье Как штробить стены под проводку.

Зная расположение распредкоробки, можно брать ее за ориентир и виртуально прокладывая линии под 90 и 180 градусов, предположительно определить места залегания провода. После этого обязательно воспользуйтесь ранее приведенными методами, чтобы подтвердить свои предположения.

С помощью слухового аппарата

Используя старые слуховые аппараты, например марки АК-1, можно с довольно большой точностью найти скрытую проводку. Выставляете на аппарате режим «телефон» — он нужен, чтобы плохо слышащий человек мог свободно разговаривать по телефону в шумной обстановке. В этом случае аппарат становится восприимчив только к электромагнитным колебаниям, что нам и нужно. Подносите датчик к предполагаемому месту прохождения скрытой проводки, и фиксируете шумы.

Кассетный плеер

К головке плеера припаиваете гибкий кабель (можно взять от USB шнура). Отключаете двигатель моторчика в плеере (меньше шума, да и батарейки экономятся). В проводку подключаете нагрузку. Нажимаем кнопку Play и подводя головку плеера ищем место образования наибольшего гула.
Правда чувствительность данного девайса довольно мала. При удалении проводов от 1см и далее, тем более под штукатуркой, прибор почти не реагирует.

Методы которые не работают

Поиск проводов компасом

Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура. А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?

Смартфоны

Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.

Исключение составляет дополнительный девайс-сканер к смартфону от фирмы walabot. Ознакомиться с ним можно в статье Поиск проводки смартфоном — сканер Walabot DIY.
Подводя итого нужно еще раз напомнить, что все вышеприведенные методы имеют очень большую погрешность обнаружения скрытой проводки (зачастую до нескольких десятков сантиметров). И доверять им не стоит.

Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки, ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.

Ознакомиться и сравнить текущие цены на детекторы от разных производителей можно здесь.

Как найти проводку в стене с приборами и без

Захотелось повесить полочку, перенести дверной проем, случилось короткое замыкание. Подобные ситуации можно перечислять долго. Все они требуют определения точного местоположения кабеля. Иначе есть риск повредить его при проведении работ или остаться без электроэнергии, если случилась неисправность. Разберем несколько действительно работающих способов, как найти скрытую проводку в стене.

Все о самостоятельном поиске скрытой проводки

Особенности линии

Специальное оборудование

Находим без спецприборов

Ее прокладывают внутри стены в специальных каналах-штробах. Уложенный таким образом кабель закрывают слоем строительной смеси, полностью выравнивая поверхность. Так он надежно защищен от возможного повреждения или разрыва. Кроме того, линия совсем не заметна. Поэтому рекомендуется делать план, на котором подробно указана разводка. Правда, делают это далеко не всегда.

Монтаж электрики регламентирован. Так, по ПУЭ все кабели кладут только под прямым углом. Строго запрещено делать это по диагонали. Провод тянется либо по горизонтали, либо по вертикали. Любые изменения в направлении выполняются только под углом 90°. Это важная информация, которая помогает отыскать линию. Правда, она дает только примерное представление о том, где находится провод, идущий от распределительной коробки либо розетки. Точную информацию дадут поисковые устройства.

Самый точный результат даст только специальное оборудование. В продажу поступают модели с различными принципами работы.

Электромагнитные детекторы

Определяют присутствие электромагнитного поля. Оно генерируется проводом, находящимся под нагрузкой. Последняя должна быть как минимум 1 кВт. По этой причине перед началом поиска необходимо нагрузить сеть. Так, если нужно найти кабель, идущий от розетки, в нее включают, например, чайник. Приборы-искатели такого типа называют детекторами проводки. Они компактны, очень просты в эксплуатации.

Pexels

На корпусе обычно располагаются два светодиода: синий и красный. Синий загорается, когда детектор обнаруживает электромагнитное излучение. При максимальном приближении к его источнику срабатывает красный светодиод. Чтобы получить точные данные, рекомендуется проверить поверхность несколько раз. Устройство поможет найти в стене обрыв в проводке. Так как оно реагирует только на кабель под напряжением. На участке обрыва индикация погаснет.

Выпускаются более сложные приборы такого типа. Например, «Дятел», «Поиск», т.д. У них несколько режимов чувствительности. Это позволяет обнаружить электропроводку на расстоянии до 7,5 см. Чем выше режим чувствительности, тем больше оборудование подвергается действию помех. На его работу негативно влияют расположенные поблизости металлические предметы, высокая влажность поверхности, т.п.

Металлодетекторы

Внутри кабеля металлическая жила. Она может быть алюминиевой или медной. В любом случае устройство ее обнаружит. Оно излучает электромагнитные волны. Попадающий в поле действия металл их изменяет. Детектор реагирует на эти изменения, подает сигнал. Некоторые разновидности определяют, какой именно металл они обнаружили. Это значительно упрощает процесс.

Оборудование срабатывает на любой металлический предмет: гвозди, проволоку, саморезы, арматуру. Поэтому особенно сложно работать с бетонными основаниями. Зато для металлодетектора не обязательна нагрузка на линию. Он поможет найти обрыв и неработающий кабель. Если у модели предусмотрено переключение чувствительности, нужно знать, что на максимуме она отреагирует на все находящиеся поблизости металлические предметы. На минимуме может «не заметить» провод.

Pexels

Универсальный детектор

Это сложное оборудование, профессионального или полупрофессионального класса. Может находить линии без напряжения, пластик, дерево. Принцип работы в излучении волны некоторой длины, которая отражаясь от разных материалов, выдает определенные искажения. Результат выводится на монитор. Перед работой оборудование необходимо настроить, чтобы получить образец основания. Особенно сложно исследовать стены из стройматериалов с пустотами типа шалкоблока, пеноблока, т.п. Без подготовки сделать это будет затруднительно.

Есть некоторые особенности, определяющие как найти проводку под штукатуркой с помощью специального оборудования. Каждая из моделей работает только на определенной глубине. Если провод расположен глубже, он не будет найден. Есть у детекторов общее свойство. Лучше всего они определяют объект, лежащий близко к поверхности. Чем ближе он к границе замера, тем ниже точность.

Так, два лежащих рядом проводка могут быть считаны как один. Сложности появляются и в том случае, когда кабели лежат один над другим. Их, скорее всего, определят как один. Из двух расположенных рядом, но разных по размеру объектов определится только больший. Все эти недочеты присущи бытовым моделям. Полупрофессиональные и профессиональные работают намного точнее, но покупать их для разового использования не выгодно.

Pexels

Мультиметр

Для поиска электропроводки его нужно будет немного усовершенствовать, подключить полевой транзистор. Последний имеет три вывода, которые называют затвором, истоком и стоком. Затвор станет своеобразной антенной, поэтому его обычно удлиняют.

К оставшимся двум подключают отводы мультиметра. Его переводят в режим работы омметра, не обращая внимания на полярность. Удлиненную антенну подносят к основанию, медленно веду вдоль него. В процессе важно наблюдать за показаниями. Любое их изменение укажет на близкое расположение провода.

Отвертка-индикатор

Простое устройство, реагирующее на электромагнитные волны, исходящие от работающей электропроводки. Инструкция, как найти проводку в стене индикаторной отверткой очень проста:

Берем инструмент, кладем палец на жало. Это обязательное условие.

Подносим отвертку к стене, не торопясь ведем ее вдоль основания. Расстояние должно быть минимальным, поскольку чувствительность невысока.

Загоревшийся на индикаторном инструменте светодиод подаст сигнал об обнаружении электромагнитного излучения.

Pexels

Радиоприемник

Принимающее устройство поможет в поисках. Чувствительность его не велика, но «показать» канал оно сможет. Радиоприемник включают, настраивают на частоту 100 Гц. Антенну вытягивают, подносят к основанию. Она действует как щуп. Провода должны быть под напряжением, тогда будут создаваться помехи. Они слышны как характерное потрескивание, усиливающееся с приближением к скрытой электропроводке.

Это не все методики поиска, мы описали только наиболее действенные. Неплохой результат может дать тестирование с помощью слухового аппарата или кассетного плеера. Они работают аналогично радиоприемнику. А вот методика с компасом вряд ли сработает. Несмотря на то, что стрелка должна отклоняться под воздействием электромагнитного излучения, его силы будет явно недостаточно, чтобы заставить ее двигаться.

Хорошим решением станет недорогой бытовой прибор типа «Дятел» или «Поиск». Он с достаточной точностью укажет место, где под штукатуркой лежат провода. Если поиски не увенчались успехом, придется вызывать специалистов. Профессиональное оборудование легко справится с такой задачей.

Есть несколько способов, для которых специальное оборудование не нужно. Если пользоваться ими правильно, получают достаточно точную информацию. Это будет участок, шириной 10-20 см, в пределах которого находится искомый объект. Для некоторых случаев этого будет вполне достаточно.

1. Визуальный осмотр

Косметический ремонт в квартире часто предполагает замену или модификацию электропроводки. Когда обои или другая отделка сняты, ее можно обнаружить визуально. Поскольку линии уложены в штробы, которые часто заметны. Так, если не проводилось выравнивание поверхности, могут быть видны полосы отличного от основы цвета. Иногда заделанные штробы чуть выступают над основанием. Особенно хорошо разводка заметна на бетоне.

2. Смартфон

Для гаджетов, работающих на Android или iOS, разработаны приложения, превращающие их в подобие металлоискателя. Чтобы найти проводку в стене с помощью смартфона, нужно скачать выбранный софт из магазина приложений, установить его. Далее все просто. Программа запускается, телефон подносится к поверхности. Встроенный в него магнитный датчик ищет металл. Правда, нужно учесть, что среагирует он не только на провод, но и на любой металлический предмет.

Материал подготовила

Инна Ясиновская

Поиск скрытой проводки своими руками

При проведении косметического и капитального ремонта в квартире после покупки необходимо знать, где располагается скрытая проводка в стене. Поиск можно осуществить своими руками, обладая опредёленным опытом и специализированным оборудованием.

Многие владельцы жилья пренебрегают данным мероприятием, в результате чего наступают весьма плачевные последствия – возникает короткое замыкание и поражение током, даже пожар. Поэтому не стоит подвергать себя и членов семьи риску. Ищите провода, которые находятся в стене при следующих обстоятельствах:

замена электрического кабеля

нет заземления

различные неисправности с электрикой

работы по сверлению стены

монтаж новых выключателей и розеток

Как найти скрытую проводку без профессионального прибора?

Чтобы обнаружить провода своими руками, можно содрать обои, особенно если их предстоит менять. Вы увидите выпуклости в стене или определите их на ощупь. Если электричество проводилось на оштукатуренной поверхности, вы заметите след. Поиск скрытой электропроводки осуществим посредством обыкновенного радио, работающего на частоте 100 кГц. Главным условием является соблюдение тишины в квартире. Включите приёмник и проведите его максимально близко к стене. Как только услышите треск, зафиксируйте это место. Определить точку нахождения проводов также можно, установив на них большую нагрузку. Для этого берут компас и находят точное место расположения кабеля по показателям отклонения стрелки.

Найти скрытую проводку можно таким действенный методом – катушка с сопротивлением

500 Ом

магнитного провода. Её подключают к микрону, включив предельную громкость. Если провод, находящийся внутри, этот звук воспроизведёт, то линия находится в данной зоне. Можно смонтировать своими руками устройство, которое состоит из головного телефона, источника питания от электричества и транзистора. Для поиска электропровода прислоните корпус прибора к стене. При обнаружении раздастся сигнал.

Также можно применить транзисторы – один полевой и два биполярных. Последние создают установку из мультивибратора, а первый – электроключ. Названное приспособление улавливает электрополе, которое образует невидимая глазу электропроводка. Когда загорится лампа и агрегат завибрирует, можете не сомневаться – кабель найден!

Существует эффективный вариант – изготовление своими руками особого устройства. В качестве корпуса возьмите коробку из пластика от лампочки и наклейте на любую сторону скотч из алюминия. Он будет выполнять функции антенны. Поставьте аккумуляторы на

4-5 Вт

. В коробе проделайте дырочки и вмонтируйте лампочку. Далее установите транзистор со сверхчувствительностью, присоедините антенну и батареи к скотчу. Зафиксируйте крышку. О поиске в стене проводов будет свидетельствовать вспыхнувшая лампа.

Как определить скрытую электропроводку в квартире специальным прибором «Дятел»?

Если вы располагаете денежными средствами в достаточной мере, то можно приобрести профессиональное оборудование – тестеры и сигнализаторы. Найти заделанные кабели с их помощью возможно на любой глубине. Приспособление марки «Дятел» отечественного производства является крайне популярным. С его участием поиск в стене электрокабеля своими руками достаточно прост даже под слоем штукатурки толщиной в

8 сантиметров

. Основные характеристики устройства:

контроль

работы предохранителей

нахождение

фазных кабелей

проверка

фазности счётчика электроэнергии

возможность найти

неисправность электрики в квартире в кратчайший срок

Сущность его функционирования основывается на принципе электростатики переменного электрополя. При приближении антенны к источнику тока начинает работу электродинамическая сила, и оборудование подаёт сигнал. Индикаторные отвёртки «Энергия» способны определить скрытую электропроводку в стене на закладке на небольшой глубине. Инструмент работает в двух режимах – бесконтактном и контактном, чувствительность у него трехуровневая – от низкой до высокой. Он эффективно производит поиск в квартире места разрывов фазных проводов. При нахождении источника загорается зелёный индикатор.

Зачастую при проведении крупномасштабного ремонта возникает необходимость наметить места проложения старых электропроводов с последующей их заменой. Их, как правило, монтируют по горизонтали и вертикали под ровными углами. И если комната пустая, то можно попробовать визуально их рассмотреть. Но этого не достаточно, чтобы приступать к штроблению и демонтажу.

Другие приборы для поиска в квартире скрытой проводки

Проверенным способом для поиска в квартире старой прокладки электрокабеля является тестер

CEM LA-1014

. Данное устройство высокоточное и находит под штукатуркой даже обесточенные провода. Характерными свойствами техустройства можно назвать нахождение неисправных участков кабеля с указанием мест оплавления, замыкания и обрыва. Единственный минус такого приспособления – это улавливание металлических предметов, располагающихся в стене.

Для нахождения электрических проводов в квартире подходит агрегат

MS-158M

. Он имеет возможность устанавливать местонахождение элементов, располагающихся на глубине

5 метров

. Запомните – никогда не начинайте работы, если не знаете, где пролегает электрическая линия. Если у вас есть необходимые навыки, можете попробовать создать прибор для поиска своими руками.

приборы, позволяющие найти скрытые провода

Во многих современных помещениях электрические провода и коммуникации спрятаны непосредственно в стенах. Такой вариант монтажа позволяет сохранить эстетическую привлекательность интерьера, а также сэкономить свободное пространство. Но при желании провести ремонтные работы или заменить старые провода придется разобраться, как найти скрытую проводку.

Общая информация
Особенности скрытого монтажа
Приборы для поиска
Популярные модели
Использование мультимера
Альтернативные методы
Полезные советы

Общая информация

Вряд ли сегодня найдется квартира или частный дом, в котором присутствует наружная прокладка электропроводки. Такие схемы могут использоваться только в тех случаях, когда нет возможности осуществить внутренний монтаж или отсутствует желание пилить стеновую конструкцию. Однако, если провода расположены глубоко под слоем штукатурки и появились какие-либо проблемы в их работе, у многих людей возникает логичное желание понять, как найти скрытую проводку в стене.

Это нужно для быстрого устранения неисправностей, а также сохранения проводов в целости и сохранности. Для решения задачи можно задействовать специальные профессиональные приборы или домашние изобретения, указывающие на расположение линии.

Открытые схемы монтажа электропроводов давно перестали пользоваться спросом и вышли из обихода. Они встречаются в одиночных постройках старого образца, которые не подвергались реставрационным работам. При наружном монтаже проблем с поиском проводов не будет. Однако такой вариант существенно портит эстетичную привлекательность постройки и к тому же становится уязвимым к различным повреждениям. А если в доме живут маленькие дети или домашние животные, они могут банально задеть проводку и получить удар током, что очень опасно.

Особенности скрытого монтажа

При возведении современных жилищ, а также при выполнении реставрации старых домов практикуется скрытая прокладка электропроводки.

Она характеризуется двумя основными плюсами:

Повышенная безопасность.
Эстетичность.

Для успешного монтажа необходимо установить кабель в специальные штробы, а затем заделать штукатуркой. Но при необходимости осуществить поиск проводов у владельца постройки могут возникнуть всевозможные трудности. Поэтому перед тем как приступить к ремонту домашней электросети, важно уточнить, как найти проводку в стене, и только после этого начинать какие-либо работы. В противном случае, в дальнейшем могут возникнуть неоправданные трудности и проблемы.

Умение определять расположение проводов может быть полезным при таких обстоятельствах:

Если необходимо зафиксировать элементы мебели, предметы интерьера или картин на стеновой конструкции.
Если в электросети произошел какой-либо сбой, например, короткое замыкание, обрыв фазы и так далее.
Если запланирована реставрация дома и перепланировка всей цепи электроснабжения.
Если в здании проводятся ремонтные работы.
Если необходимо подвести заземление.

В общем, такие навыки будут полезными при любых работах, включающих в себя сверление или частичное нарушение целостности перегородок. Они позволят избежать повреждения линии и предотвратить массу неприятностей.

Приборы для поиска

В настоящее время на рынке технических устройств и вспомогательного оборудования можно найти массу приборов для определения проводки в стене. Они работают на основе простых физических принципов и позволяют эффективно найти размещение проводов под слоем штукатурки. Однако у таких электроприборов могут присутствовать не только плюсы, но и минусы.

Значительная часть подобных изобретений способна реагировать на электромагнитное поле, которое создается возле проводника, когда по нему проходит ток. Другие модели работают наподобие металлоискателя и определяют скрытый металл. В этом случае они распространяют специальные волны и улавливают возвращающий измененный сигнал. В обоих типах задействуются базовые законы физики, но по продуктивности работы они существенно уступают промышленным, а особенно профессиональным аналогам.

В зависимости от принципа работы и конструкционных особенностей приборы для нахождения проводки в стене могут разделяться на следующие категории:

Электростатические — работают за счет определения электромагнитного поля в проводе.
Электромагнитные — способны функционировать только в тех случаях, если проводка находится под нагрузкой от 1 кВт.
«Металлоискатели» — представляют собой профессиональное оборудование, которое ищет конкретный металлосодержащий материал под штукатуркой.
Совмещенные — являются комбинированным вариантом и совмещают в себе возможности разных типов, что серьезно улучшает их точность.

Наиболее популярным типом приборов для поиска проводки являются электростатические модели. Это не странно, ведь они намного дешевле, чем остальные устройства, и при этом эффективно определяют размещение проводов под стеной.

Но если сеть обесточена, то такой вариант бесполезен и необходимо задействовать металлоискатели. Комбинированные модели продаются по высоким ценам, но это оправдывается их функционалом и качеством работы.

Использование мультимера

Для диагностики домашней цепи электропитания используются мультимеры, которые подключают к полевому транзистору.

Чтобы определить проводку с помощью такого устройства, нужно следовать такой инструкции:

В первую очередь необходимо поставить режим измерения сопротивления на 200кОм.
Затем нужно присоединить щупы к среднему и левому выводам транзистора, а правый оставить в роли антенны.
Устройством нужно провести вдоль стеновой конструкции.
Если мультиметр определяет изменение внутреннего сопротивления полупроводникового элемента в электромагнитном поле, значит проводка найдена.

Обычные мультиметры китайского производства находят не только расположение провода, но и определяют, в каком месте произошел обрыв. Чтобы повысить его чувствительность, можно применить простую хитрость: закрепить на свободном выходе транзистора небольшой отрезок медной проволоки.

Альтернативные методы

Кроме профессиональных и специализированных устройств для поиска линий электропроводки, можно задействовать подручные средства. Их функционал определяется схемой сборки и классом модели.

В большинстве случаев для базовых задач хватает обычной индикаторной отвертки, но обладая простыми навыками, можно самостоятельно изготовить искатель проводов с неплохой чувствительностью. Для этого следует подготовить такие компоненты:

Телефонный динамик (от стационарного устройства).
Стрелочный омметр.
Полевой транзистор.
Источник электропитания.

Существует множество схем таких изобретений. Главное — найти такой вариант, который будет несложно изготовить своими руками, а эффективность определения проводов окажется достаточно высокой.

Кстати, в настоящее время для изготовления искателей проводов можно использовать обычный смартфон под управлением iOS или Android. Все, что может понадобиться для преобразования устройства в высокоэффективный искатель проводов — телефон со специальной программой наподобие «Metall Detector» (или любой другой аналог), а также небольшой магнитный датчик.

Оснащенный таким элементом смартфон становится полноценным металлоискателем, который сможет определить расположение кабельных жил и других изделий из металла. Еще одним полезным инструментом для поиска проводки в стене может стать обычный радиоприемник. Для этого нужно выставить частоту на значение 100 кГц и начать водить приемником возле стены. По мере приближения к проводке шум будет становиться очень интенсивным.

Также для решения такой задачи можно воспользоваться старым кассетным плеером или магнитофоном, обычными наушниками, а также катушечным микрофоном. Подобные девайсы способны реагировать на любые электромагнитные помехи, но характеризуются невысокой чувствительностью. Однако базовых рабочих свойств вполне хватает для того, чтобы найти место прокладки кабеля, поэтому для единичных случаев такие альтернативные средства вполне актуальны.

Полезные советы

Если поиск скрытой проводки становится слишком сложным, а под рукой нет подходящих приборов, можно обойтись простыми способами и попытаться определить местонахождение кабелей по местам заделки и незначительным выступам. Также можно сделать предположение, что разводка выполнялась по ПУЭ, а все ответвления расположены под прямым углом.

В первом случае на стене должны присутствовать оставшиеся следы от проводки, и можно будет отследить всю схему. Второй вариант является рискованным и подразумевает предположительную ориентацию в размещении проводов. Альтернативные способы поиска являются довольно простыми, поэтому высокой точности от них ждать не нужно. Тем не менее, для большинства домашних задач их вполне хватает.

Наиболее доступным вариантом детектора проводки является отвертка-индикатор. Но она эффективна лишь в тех случаях, если неэкранированный кабель залегает под тонким слоем штукатурки и находится под напряжением. В противном случае придется задействовать более глубокий поиск, заключающийся в определении металла или электромагнитного поля.

Разбираясь, как узнать, где в стене проходит проводка с помощью какого-нибудь прибора, можно быть уверенным, что конечный результат будет соответствовать действительности. Передовые устройства отлично реагируют на любые электромагнитные изменения или на металлические поверхности. Правда, стоят они недешево, и покупка таких приборов оправдает себя только в тех случаях, если они будут часто применяться для электротехнических работ.

На самом деле, поиск проводки в квартире — это вполне реализуемая задача, которую может выполнить любой желающий. И для этого необязательно обладать профессиональными навыками или покупать дорогостоящее оборудование. Достаточно следовать за простой инструкцией и знать общие принципы процедуры.

Как найти электрические провода в стенах — самые безопасные способы

Вы хотите повесить новый телевизор на стену в гостиной?

Вам нужен новый дом для расширяющейся коллекции книг, поэтому вы хотите пристроить полку к стене?

Эти проекты дизайна интерьера достаточно просты — все, что вам нужно сделать, это просверлить несколько отверстий в стене, вставить несколько шурупов, и все готово. Верно?

Неправильно.

Зачем нужно знать об электропроводке

Случайное сверление любой стены невероятно опасно. Ваши электрические системы и проводка проходят по всему дому, и да, они расположены внутри ваших стен.

Даже повесить простую рамку для картины может быть опасно, если вы забьете гвоздь не в то место.

Несчастные случаи с электрическим током смертельны, независимо от того, приводят ли они к поражению электрическим током, короткому замыканию или электрическому пожару, который подвергает опасности всех в доме.

Кажется, я ясно дал понять, насколько важно следить за тем, чтобы не задеть провода во время сверления или выполнения каких-либо работ своими руками.

Но как найти провод в стене? Я здесь, чтобы помочь вам в этом!

Поиск электрических проводов в ваших стенах

Когда вы знаете, где находятся ваши провода, вы можете легко планировать проекты по благоустройству дома, принимать решения по внутренней отделке и размещать электроприборы так, чтобы не перегружать электрическую систему.

Вы можете использовать различные методы и инструменты для отслеживания электрических проводов в ваших стенах.

Вот некоторые из них:

1. Магнитный искатель

Детекторы стержней обнаруживают стержни, поддерживающие стены. Магнитные искатели шипов невероятно популярны среди домовладельцев и профессионалов.

Магнитный искатель стержней имеет магнит, который обнаруживает гвозди и шурупы, из которых состоит конструкция вашей стены.

Просто поднесите искатель стоек к стене, с которой вы хотите работать, и перемещайте его по горизонтали.

Провода обычно устанавливаются в этом направлении, поэтому их будет легче отследить.

Каждый раз, когда магнитный искатель срабатывает, отмечайте участок малярной лентой. Когда вы закончите, у вас будет хорошее представление о том, каких областей следует избегать при сверлении стены.

2. Электрический искатель стержней

Электронный искатель стержней отличается от магнитного тем, что создает электрическое поле, которое изменяется при прохождении через стержень стены.

Наиболее удобным инструментом для поиска электрических проводов является искатель шпилек с функцией обнаружения проводов переменного тока.

Эти искатели гвоздей также могут помочь вам обнаружить электрические токи за стенами. Вы сможете сказать, где находятся провода и в каком направлении они идут.

Переместите электронный искатель стоек вдоль стены горизонтально. Когда он обнаружит шпильку в стене, сработает мигающий свет или звук.

Всякий раз, когда вы получаете сигнал от искателя, отмечайте область, чтобы знать, каких частей вашей стены следует избегать.

3. Используйте видеокамеру

Хотя искатели шпилек могут быть чрезвычайно полезны при поиске шпилек и, в конечном счете, электрических проводов за стенами, вы можете увидеть, что там находится, своими глазами.

Если вы не возражаете против небольшого временного отверстия в стене, этот инструмент подойдет вам лучше всего.

С помощью камеры с гибким оптическим прицелом вы можете заглянуть внутрь своей стены.

Вы будете знать точные места и направления, через которые проходит ваша система электропроводки.

Когда вы видите, где что находится, вы можете быть уверены, что области, которые вы выбрали для сверления или забивания, совершенно безопасны.

Помните, что области внутри ваших стен абсолютно темные. Вы должны инвестировать в камеру прицела с прикрепленным к ней ярким светом.

Если вы хотите купить чуть более дорогую камеру, вы можете приобрести камеру с ночным видением.

Подумайте о качестве видео, прежде чем покупать видеокамеру — зернистые кадры бесполезны, когда вы ищете провода за стенами.

Ваша камера также должна быть достаточно гибкой, чтобы обходить препятствия и поворачивать за острыми углами, чтобы запечатлеть вашу сложную систему электропроводки.

Внимательно ознакомьтесь со всеми функциями и прочитайте отзывы покупателей о камере, которую вы планируете купить, прежде чем совершить покупку.

4. Детектор электрических проводов

Еще одно устройство, которое можно использовать для отслеживания электрических проводов за стеной, — детектор электрических проводов.

Этот инструмент подает сигнал при обнаружении активного электрического тока.

Некоторые детекторы работают только через гипсокартон, а другие могут находить провода даже сквозь бетон.

Подключите детектор проводов к розетке, ближайшей к месту, которое вы хотите обследовать.

Если у вас есть детектор проводов под напряжением, лучше отключить автоматический выключатель в этой части дома.

Устройство состоит из двух частей: передатчика и приемника.

Передатчик втыкается в розетку и передает сигнал по всей системе проводов в этой стене.

Приемник поймает этот сигнал и покажет вам, где проходят провода.

Переместите приемник горизонтально, чтобы найти провода в стене. Лучше всего начинать с розетки и двигаться наружу.

Держите приемник в оптимальном положении у стены для получения точных показаний.

При обнаружении электрического сигнала отметьте это место малярной лентой, чтобы знать, где не сверлить.

5.

Использование чертежей

Один из самых простых и удобных способов найти провода в ваших стенах — получить существующие электрические схемы вашего дома.

Эти планы дадут вам точную карту размещения всех проводов. Вы также будете знать, какой автоматический выключатель подключен к каждой комнате в вашем доме.

Если вы планируете модифицировать свои электрические схемы или провести обширный ремонт по всему дому, вам понадобятся эти чертежи.

Поисковиков и детекторов проводов недостаточно, чтобы получить четкое представление о всей вашей электрической системе.

Вы можете получить эти чертежи в местном правительстве или в вашей строительной компании.

Обеспечение безопасности при поиске электрических проводов

Работа с электрическими компонентами всегда сопряжена с определенным риском.

При поиске проводов в стенах соблюдайте основные меры безопасности.

И убедитесь, что вы тщательно обнаружите, прежде чем начнете сверлить или долбить свои внутренности.

Отключите электроприборы, прежде чем отключить автоматический выключатель в области, которую вы планируете проверить на наличие электропроводки.

Держите под рукой фонарик на случай, если вам не хватит света во время работы.

Если вы планируете проделать небольшое отверстие в стене для видеокамеры, надевайте перчатки и защитные очки при работе с инструментами.

Избегайте контакта с внутренней частью стены, если вы не уверены, находятся ли провода под напряжением. Проконсультируйтесь с профессиональным электриком, если вы сомневаетесь в процессе.

Часто задаваемые вопросы

Как найти оборванный электрический провод в стене?

Оборванные электрические провода за стеной — обычная бытовая проблема.

Часто они возникают из-за износа проводки из-за старения или перегрызания проводов крысами и другими домашними вредителями.

Обрыв электрического провода можно отследить с помощью стандартного мультиметра, который измеряет силу тока, напряжение и сопротивление.

Выключите автоматический выключатель, прежде чем пытаться найти оборванный провод — мультиметр будет посылать собственный сигнал при использовании.

Тщательно обведите стену, как если бы вы использовали искатель гвоздей или детектор электрических проводов.

Зона с нулевым сопротивлением — это место, где находится оборванный провод.

Как отследить провод без питания?

Вы можете использовать магнитные или электрические искатели стержней для поиска проводов в стенах.

А если вы хотите узнать, находится ли определенный провод под напряжением, вы можете использовать детектор напряжения или тестер неоновой цепи.

Эти инструменты также могут помочь вам отследить определенные провода, если они спутались с другими в вашей стене.

Как найти электрические провода в гипсокартоне?

Для поиска электрических проводов в гипсокартоне можно использовать электрический или магнитный искатель, детектор электрических проводов или видеокамеру.

Для получения наиболее точных показаний с помощью этих инструментов расположите устройства впритык к стене.

Снимите все украшения и держите смартфон подальше от детектора.

Зарядите оборудование перед его использованием — маломощные устройства могут давать ложные показания.

Как найти электрические провода в бетонных стенах?

Вам понадобятся детекторы электрических проводов или искатели стоек, которые могут сканировать бетонные стены.

Они сильно отличаются от обычных детекторов проводов и искателей стержней и стоят дороже.

Если у вас есть электрические чертежи вашего дома, вы будете точно знать, где проходят электрические провода, без использования инструментов обнаружения.

Резюме

Есть несколько способов найти провод в стене. Вы можете использовать различные искатели шипов, детектор электрических проводов или видеокамеру.

Важно знать, какое устройство подходит вам лучше всего в соответствии с вашими потребностями и опытом.

Какой бы метод вы ни выбрали, всегда соблюдайте протоколы безопасности и надевайте защитное снаряжение.

Если у вас есть карта проводов в ваших стенах, вы можете смело приступать к ремонту или отделке!

Делиться — значит заботиться!

Как найти провода или кабели, спрятанные в стенах или за потолками

Во многих домах провода или кабели спрятаны внутри стен, за потолками, под полом или в других труднодоступных местах, которых там быть не должно. Эти скрытые кабели могут вызвать всевозможные проблемы: от падения с лестницы или спотыкания о предметы, когда вы этого не ожидаете, до коротких замыканий и пожаров, если они не будут устранены своевременно. Это руководство покажет вам, как найти провода или кабели, спрятанные в стенах или за потолками, и что делать с ними, как только вы их найдете.

Используйте Noyafa NF-826 Professional Underground Cable / Wire / Pipe Locator: доступный и простой метод

Поиск скрытых проводов и кабелей может быть сложной задачей, но профессиональный подземный локатор кабелей/проводов/трубопроводов Noyafa NF-826 позволяет сделать это легко и доступно. Локатор посылает электромагнитные волны, которые отражаются от закопанных предметов и возвращаются со слышимым звуком.

Глубина, на которой находится предмет, измеряется временем, которое требуется, чтобы звук вернулся к вам. Устройство было разработано специально для обнаружения всех видов подземных кабелей, проводов, трубопроводов и металлических предметов, находящихся под землей, таких как трубы, стержни и многое другое. Удивительно, как много информации можно найти с помощью этого устройства.

Имеет два режима, которые позволяют выбирать между ручным и автоматическим режимами. Вы можете настроить его частоту одним нажатием кнопки. В локаторе используется передовая сенсорная технология, которая обеспечивает точное определение дальности. Кроме того, это устройство оснащено ЖК-дисплеем, который показывает мощность сигнала и расстояние, а также показывает срок службы батареи.

Одной из особенностей, которая отличает этот продукт от других на рынке, является его способность обнаруживать кабели, пока они еще находятся под землей. При использовании других детекторов, когда вы находитесь достаточно близко к чему-либо под землей (например, к кабелю), вы услышите громкий звуковой сигнал, в отличие от низких звуковых сигналов этого детектора.

Этот локатор проводов также водостойкий и имеет прочную конструкцию, так что он может выдержать все, что на него бросят. Он поставляется с высококачественным футляром для удобного хранения, двумя батареями AA для использования сразу после распаковки, руководством пользователя для быстрой справки и даже защитным экраном для защиты от грязи и пыли. Мы рекомендуем это устройство всем, кому необходимо найти провода или кабели в стенах или потолках, не зная заранее, где они расположены.

Многим людям нравится его использовать, потому что им не нужно часами копаться на четвереньках, просто чтобы получить смутное представление о том, что там внизу. С NF-826 я точно знаю, где проходят мои кабели, без какого-либо специального оборудования или опыта. Если вы ищете что-то простое, доступное и точное, то этот инструмент вам тоже отлично подойдет.

Просто подключите его к розетке и начните сканирование. Сканирование занимает не более 20 минут. Модель 826 также имеет встроенный таймер, так что вам никогда не придется беспокоиться о том, что батарея разрядится. Просто установите таймер и продолжайте свой день, зная, что когда назначенное время пройдет, вы получите уведомление.

Вы можете использовать эту функцию, если хотите избежать ложных срабатываний или если вам нужно определить конкретную область. Когда кому-то нужно найти новую проводку или кабели для установки, это устройство избавит их от необходимости разрывать пол, стены и потолки. Представьте, что вы можете найти подземные линии внутри здания, ничего не повредив.

Инспекционная камера

Если вы ищете провода или кабели, спрятанные в стенах или за потолками, инспекционная камера может оказаться ценным инструментом. Вставляя камеру в небольшие отверстия, вы можете получить четкое представление о том, что находится за стеной, не прибегая к демонтажу.

Камера также идеально подходит для труб и воздуховодов, расположенных в труднодоступных местах, куда трудно добраться руками. При работе с большими зданиями это отличный способ снизить затраты за счет минимизации времени, затрачиваемого на физическое исследование.

Осмотрев местность, вы можете решить, что было бы лучше вырезать открытые участки стены, чтобы не было никакой двусмысленности относительно того, что за ней. Хотя вырезание участков стены не всегда необходимо, если что-то кажется неправильным, например, электрические кабели, проходящие через них, а не внутри них, вам нужно иметь более подробное представление о том, что происходит.

Вырезание этих участков позволит вам осмотреть всю территорию и при необходимости произвести ремонт. Вам нужно будет работать быстро, потому что, как только вы прорежете часть стены, изоляция, скорее всего, начнет высыпаться на пол. Еще одна вещь, которую следует учитывать при принятии решения о том, следует ли вырезать участки стены, — это безопасность.

Например, если вы обнаружите, что открытая проводка выходит из розетки над дверным проемом и проходит через отверстия в гипсокартоне, прежде чем подняться к потолку, где они встречаются с другими незащищенными проводами, может быть безопаснее просто оставить вещи поскольку они вместо того, чтобы рисковать потенциальным поражением электрическим током, удаляя участки гипсокартона.

Магнитный или электронный искатель шипов

Если вы ищете провода, спрятанные за стенами или потолками, вам может пригодиться искатель шпилек. Искатели шипов бывают двух основных типов: магнитные и электронные. Магнитные искатели стержней работают, обнаруживая предметы из черного металла, такие как гвозди и шурупы, используемые для крепления гипсокартона к деревянным элементам каркаса.

Электронные искатели шипов обнаруживают металлические предметы с помощью электромагнитных датчиков. Лучший тип искателя шипов для ваших нужд будет зависеть от того, что вы ищете и где он находится.
Чаще всего магнитный искатель используется для поиска кабелей, которые были приклеены к стене, но неправильно установлены внутри электрической коробки.

Иногда вы даже увидите такого рода прокладки кабелей, когда они проходят через отверстия в стене или потолке. Преимущество использования магнитных искателей по сравнению с электронными заключается в том, что они намного дешевле, чем их более чувствительные аналоги.

С другой стороны, если вы ищете кабель глубоко в полости стены за электрическими коробками, вам лучше приобрести электронный искатель шипов, потому что он обеспечивает более точные показания.

Помните, что оба типа искателей гвоздей не будут работать, если нет какого-либо проводника, который может включать в себя проводку, трубопровод, кабелепровод или каналы кондиционирования воздуха. Следует также отметить, что во многих случаях вам вообще не понадобится искатель шпилек — например, при попытке найти проводку внутри электрической распределительной коробки.

Наборы тонов и зондов

Один из способов найти провода или кабели, спрятанные в стенах или за потолком, — это использовать звуковой сигнал и набор зондов. Этот комплект издает тон, который может быть обнаружен зондом, который затем используется для обнаружения провода. Чтобы использовать комплект тонального сигнала и зонда, сначала определите общую область, где находится провод.

Затем прикрепите тон-генератор к одному концу провода и включите его. Затем перемещайте щуп, пока не услышите звуковой сигнал, указывающий на то, что вы нашли провод. Затем, используя тон-генератор в качестве ориентира, удалите все препятствия между зондом и кабелем.

Теперь, когда между двумя устройствами нет препятствий, поместите их вместе, чтобы они издавали слышимый звук при сближении. Обнаружив провод с помощью щупов, продолжайте следовать за ним, пока не доберетесь до его источника — другого конца провода.

После того, как вы нашли источник, либо отсоедините провод, если он не нужен для каких-либо электромонтажных работ, либо определите, какой цветовой схеме соответствует каждая сторона провода (обычно красный и черный).

Если одна сторона провода явно красная, а другая явно черная, соедините эти две стороны вместе. Если обе стороны красные или обе стороны черные, обратитесь за консультацией к электрику. Наборы тонального сигнала и зонда недороги и просты в использовании, но убедитесь, что вы приобрели соответствующий набор для типа провода, который вам нужно найти. Например, в люминесцентном освещении используется более одного типа системы проводки.

Как найти электрические провода в стенах?

Неосторожное сверление любых стен чрезвычайно опасно, так как в ваших стенах есть электрические провода по всему дому, найдите их!

Даже подвешивание рамы для картины может быть опасным, если вы забьете гвоздь не в том месте.

Любая электрическая авария, которая приводит к поражению электрическим током, короткому замыканию или возгоранию, подвергает опасности всех в доме.

Чтобы свести к минимуму риск поражения электрическим током и повреждения электропроводки, всегда используйте индикатор для проводов или электрических цепей, прежде чем сверлить стену в вашем доме.

В этой статье вы также научитесь использовать трассировщики на основе розеток и свинца, чтобы защитить себя при ремонте дома.

Мы обсудили, как найти электрические провода в ваших стенах и как избежать ударов по проводам во время сверления или работы над любым проектом «сделай сам», но как вы можете найти провод в стене?

Мы здесь, чтобы помочь вам!

Поехали!

1. Используйте магнитный искатель стержней:

Магнитный искатель идентифицирует провода, на которых держится стена.

Магнитные искатели шипов пользуются большой популярностью как среди домовладельцев, так и среди профессионалов.

Магнитный искатель стержней использует магнит для обнаружения гвоздей и шурупов, которые скрепляют вашу стену.

Просто сдвиньте искатель стоек горизонтально, прижав его к выбранной стене.

Провода обычно размещаются в таком положении, чтобы их было легче найти.

Каждый раз, когда магнитный искатель срабатывает, используйте малярную ленту, чтобы отметить место.

Пока вы закончите, у вас будет отличное представление о том, каких мест следует избегать при сверлении стены.

2. Используйте детектор электрических проводов для поиска проводов:

Детектор электрических проводов — еще один инструмент, который можно использовать для поиска скрытых электрических линий.

При обнаружении активного электрического тока это устройство посылает сигнал.

В то время как некоторые детекторы могут обнаруживать провода только через гипсокартон, другие могут обнаруживать провода даже через бетон.

Подключите проводной детектор к розетке, расположенной рядом с областью, которую вы хотите проверить.

Передатчик и приемник составляют единое целое.

Передатчик подключен к розетке и посылает сигнал по сети проводов, проходящих через стену.

Приемник поймает этот сигнал и покажет расположение проводов.

Чтобы найти кабели внутри стены, наклоните приемник горизонтально, лучше всего начать с розетки и двигаться наружу.

Держите приемник у стены в идеальном положении для точного считывания.

Малярную ленту можно использовать, чтобы указать, где был обнаружен электрический сигнал, чтобы вы знали, где не сверлить.

3. Использование электрического искателя:

В отличие от магнитного искателя, электроника создает изменяющееся электрическое поле, когда проходит по стенной стойке.

Детектор шпилек с функцией обнаружения проводов переменного тока — это самое простое оборудование для поиска электрических проводов в ваших стенах.

Вы можете использовать эти искатели шипов для поиска электрических токов внутри стен.

Вы сможете определить расположение и направление кабелей.

Электронный искатель стоек следует перемещать горизонтально вдоль стены.

При обнаружении стойки в стене раздается звук или мигает свет.

Отметьте место всякий раз, когда вы получаете сигнал от искателя, чтобы вы знали, какие области вашей стены следует избегать.

4. Воспользуйтесь видеокамерой:

Несмотря на то, что искатели шпилек могут быть весьма полезными для поиска шпилек и, в конечном счете, электропроводки за стенами, вы можете поискать их.

Если вы не возражаете против небольшого временного отверстия в стене, этот инструмент будет вам очень полезен.

Вы можете заглянуть внутрь своей стены с помощью камеры с гибким прицелом.

Когда будут известны точные места и маршруты, вы можете быть уверены, что места, которые вы решите пробурить или забить, полностью безопасны.

Имейте в виду, что внутри ваших стен абсолютно темно. Купите телескопическую камеру с установленным на ней мощным светом.

Вы можете приобрести камеру с ночным видением, если хотите потратить немного больше денег.

Перед покупкой видеокамеры подумайте о качестве видео: размытое видео не поможет обнаружить проводку за стенами.

Чтобы сфотографировать вашу сложную систему электропроводки, ваша камера должна быть достаточно проворной, чтобы преодолевать препятствия и огибать крутые повороты.

5. Воспользуйтесь чертежом:

Получение текущих электрических схем вашего дома — это самый быстрый и практичный способ найти электрические провода в ваших стенах.

Благодаря этим планам вы получите точную карту расположения проводов. Вы также будете знать, какой автоматический выключатель назначен каждой комнате в вашем доме.

Эти чертежи потребуются, если вы собираетесь настраивать свои электрические цепи или проводить значительные модификации дома в каждой комнате.

Вы не сможете получить полное представление о своей электрической системе только с помощью искателей шпилек и детекторов проводов.

Эти чертежи можно получить в вашей строительной компании или в органах местного самоуправления.

6. Идентифицируйте:

Другая стратегия заключается в логическом рассмотрении электромонтажных работ.

Как вы знаете, розетка находится рядом, а проводка в стене проходит горизонтально.

Благодаря наличию поблизости розетки можно предположить примерное расположение проводов.

Выключите питание перед тем, как начать сверлить стену, на случай, если ваша оценка была ошибочной.

Некоторые меры безопасности при поиске электрических проводов:

Как правило, при работе с электрическими компонентами существует некоторый риск.
При поиске проводов внутри стен не забывайте соблюдать меры предосторожности, основанные на здравом смысле.
И прежде чем вы начнете сверлить или стучать в свои внутренности, убедитесь, что вас заметят.
Перед отключением автоматического выключателя в месте, где вы собираетесь проверить электрическую проводку, отключите все оборудование.
На случай, если во время работы будет недостаточно света, держите рядом фонарик.
Обязательно используйте инструменты в перчатках и защитных очках, если вы планируете просверлить небольшое отверстие в стене для видеокамеры.
Если вы не уверены, находятся ли провода под напряжением, избегайте контакта с внутренней частью стены.
Если у вас есть какие-либо вопросы о процедуре, обратитесь к квалифицированному электрику.

Часто задаваемые вопросы: как найти электрические провода в стенах?

Q1. Как определить оборванный электрический провод?

К счастью, при проверке целостности цепи прибор, известный как стандартный мультиметр, может работать как определитель обрыва провода.
Провод можно отремонтировать или заменить после определения места обрыва.

Q2. Как можно отследить провод без питания?

Чтобы найти провода в стенах, используйте магнитный или электрический искатель.
Вы также можете использовать детектор напряжения или тестер неоновых цепей, чтобы определить, находится ли конкретный провод под напряжением.
Если одни кабели в вашей стене запутались с другими, эти инструменты также могут помочь вам отследить эти провода.

Q3. Как размещаются электрические провода внутри кирпичных стен?

Вы можете обнаружить провода в стене с помощью электрического или магнитного искателя.
Металлические гвозди можно найти в стенных стойках с помощью магнитного искателя.
Когда электронный искатель гвоздей входит в более плотную область стены, небольшое электрическое поле производит изменения.

Вывод:

Существуют разные методы поиска электрических проводов в стенах. Также можно выбрать камеру с оптическим прицелом, детектор электрических проводов или различные искатели шипов.

Очень важно знать, какой гаджет лучше всего соответствует вашим требованиям и уровню опыта.

Соблюдайте осторожность и надевайте защитное снаряжение при использовании того или иного метода.

Вы можете выполнять ремонтные или отделочные работы, не беспокоясь о схеме проводов в ваших стенах.

Как отследить провод с помощью мультиметра

У вас в машине или дома есть свободный провод, и вы задаетесь вопросом, куда он ведет?

У вас возникли проблемы с определением, исправен ли кусок провода?

Решение осталось отследить этот провод или проверить его на непрерывность.

Но как это сделать?

В этой статье вы узнаете все, что вам нужно знать о тестировании электрических проводов, в том числе о том, как проследить провод от одного места до другого и как проверить, не оборван ли провод или нет, с помощью мультиметра.

Давайте начнем.

Как отследить провод с помощью мультиметра

Чтобы отследить провод с помощью мультиметра, вы устанавливаете мультиметр на Ом или непрерывность, помещаете красный щуп на один конец провода, а затем помещаете черный зонд на предполагаемом окончании. Если мультиметр показывает «0» или издает звуковой сигнал, то провод идет именно туда. Если это не так, вы тестируете другие наконечники проводов, пока не получите тот, который даст требуемый результат.

Это общая процедура, но это не все. Есть и другие способы, с помощью которых вы можете отследить провода и выяснить, исправны они или нет. Сейчас мы углубимся в детали.

Как отследить автомобильный провод

Наряду с мультиметром вам потребуются следующие инструменты для отслеживания автомобильных проводов

Небольшое зеркало
Гаечный ключ
Фонарик

После того, как все эти инструменты будут собраны, вы будете следовать инструкциям. следующие шаги.

Шаг 1. Отключите все источники питания

Прежде всего необходимо отключить провода от всех источников, подающих на них напряжение или ток.

Первый источник, на который следует обратить внимание, — это аккумулятор. Здесь вам пригодится гаечный ключ. Вы используете гаечный ключ, чтобы ослабить и отсоединить болты, крепящие кабели к аккумулятору.

Вы также проверяете другие возможные источники питания, отсоединяете их и убеждаетесь, что через провод, который вы хотите проследить, не проходит ток.

Этап 2. Проведение физических осмотров

Перед тем, как приступить к более сложному процессу тестирования, необходимо провести визуальный осмотр провода и найти физические признаки повреждения.

Если провод поврежден, успешно отследить его с помощью мультиметра невозможно.

Проведение физического осмотра поможет вам избежать дальнейших шагов, если это возможно.

Физические признаки повреждения могут быть представлены черными пятнами вдоль изоляции проводов.

Если вы не можете добраться до определенных частей провода или не видите их, вы можете использовать фонарик и маленькое зеркальце.

Вы также можете осторожно потянуть за провод, чтобы убедиться, что он надежно закреплен. Провод может оторваться, когда вы это сделаете, и вы определите, что это может быть проблемой.

Если вы не видите никаких физических или визуальных проблем с проводом, переходите к следующему шагу.

Шаг 3: Установите мультиметр Наберите

Теперь вы устанавливаете мультиметр в режим непрерывности (или Ом, если мультиметр не имеет режима непрерывности).

Шаг 4. Расположите щупы мультиметра

Поместите красный щуп мультиметра на оголенный конец провода, который вы хотите отслеживать. Это может быть место, где он припаян к автомобильному устройству или прикреплен с помощью зажимов.

Поместите черный щуп на открытые или неизолированные части проводов. Следует признать, что перед тем, как вы доберетесь до конца провода, скорее всего, не будет никакого открытия, а это означает, что вы не сможете постепенно его отследить.

Что делать в этом случае?

Вы обращаетесь к схеме соединений вашего автомобиля и определяете, куда должны вести все провода. Вы делаете это, чтобы найти ожидаемое местоположение окончания провода.

Это предполагаемое расположение концов проводов обычно состоит из нескольких концов проводов. Чтобы отследить провод, держите красный щуп мультиметра на начальном конце и по отдельности поместите черный щуп на разные концы провода в ожидаемом месте.

Шаг 5. Оценка результатов

Здесь вы определяете, куда идет ваш провод. Если мультиметр показывает бесконечность (1 или O.L), то конец этого провода не совпадает с проводом, который вы хотите отследить.

Если мультиметр показывает «0», то это часть вашего провода.

Обратите внимание, если провод плохой, то его невозможно отследить.

Если вы хотите проверить провода автомобильных динамиков, обратитесь к этому руководству.

Использование мультиметра для отслеживания проводов — несложная процедура. Вам просто необходимо проверить непрерывность от одного конца провода, чтобы определить другой конец.

Если вам сложно, посмотрите наше видео на эту тему.

Однако, когда речь идет о проводах в домах и внутри стен, все по-другому.

Как отследить провод в стене

Отследить электрические провода в разных местах вашей комнаты или дома — не самая простая задача.

Это связано с тем, что провода проходят внутри стен, а обычные щупы мультиметра недостаточно длинны для измерения больших расстояний.

Чтобы проследить провод на большие расстояния, вам нужно обратить внимание на это.

Шаг 1. Установите шкалу мультиметра. Омы обычно обозначаются символом (Ω).

Шаг 2: Удлините конец провода

Подсоедините удлинитель к концу основного провода, который вы хотите проверить.

Под этим мы подразумеваем подключение длинного кабеля от первой точки провода, которую вы хотите проследить, и удлинение его до другой точки в вашей комнате или доме.

В этой другой точке вы хотите проверить несколько концов проводов.

Шаг 3: Размещение щупов мультиметра

Поместите черный щуп мультиметра на удлиняющий кабель, а затем по отдельности поместите красный щуп на каждый конец провода, торчащий из стены или розетки.

Шаг 4: оценка результатов

Если мультиметр издает звуковой сигнал или показывает «0» при помещении на определенный конец провода, то это другой конец рассматриваемого исходного провода и его трассировка.

Этот процесс лучше объясняется при визуализации, и вы можете посмотреть это видео о том, как именно это сделать.

Другие устройства можно использовать для отслеживания путей проводов и даже одного провода в вашем доме и за гипсокартоном.

Эти устройства включают в себя электрический искатель шипов, детектор напряжения и генератор тона в сочетании с обследованием усилителя.

Как проверить поврежденные провода с помощью мультиметра

Помимо отслеживания электрических проводов, вы также можете узнать, как проверить, поврежден провод или нет.

Провода выходят из строя, когда они стареют, замыкаются или повреждаются животными или даже людьми.

При обрыве провода (цепи) в определенной точке ток не проходит по нему полностью. Это означает отсутствие преемственности.

Режим непрерывности мультиметра разработан специально для подобных ситуаций.

Чтобы проверить неисправные провода с помощью мультиметра, выполните следующие действия.

Шаг 1: Отсоедините провод

Первым шагом является отключение или отсоединение провода от любого источника питания.

Напряжение под напряжением не должно проходить по вашим проводам для проверки непрерывности, а отключение от всех источников питания также обеспечивает вашу безопасность.

Шаг 2. Установите шкалу мультиметра

Установите мультиметр в режим непрерывности. Если ваш мультиметр не имеет режима измерения непрерывности, переключите шкалу на Ом

Шаг 3. Разместите щупы мультиметра

Поместите красный щуп мультиметра на один конец провода, а затем поместите черный щуп мультиметра на другой конец провода. проволока.

Шаг 4. Оценка результатов

Если провод исправен, мультиметр издает звуковой сигнал, если он установлен в режим непрерывности.

Если установлено значение «Ом», ожидается, что мультиметр будет отображать «0», если провод в порядке. Если установлено значение «Ом», ваш мультиметр показывает высокое или бесконечное значение (1 или O.L), если провод плохой.

Вы можете посмотреть это видео о тестировании неисправных электрических проводов, показывающее, что делать и чего ожидать.

Кроме того, вы также можете определить точное место, где провод испортился. Это импровизированный метод, и вам понадобится игла, чтобы сделать это. Выполните следующие шаги.

Установите мультиметр в режим непрерывности или переключитесь на Ом, как обычно.
Поместите красный щуп мультиметра в одну точку провода.
Проткните провод иглой в точке рядом с красным щупом. Убедитесь, что эта игла касается металлической струны внутри.
Поместите черный щуп мультиметра на иглу и посмотрите, подаст ли мультиметр звуковой сигнал или показания.
Если вы не получили показания, это означает, что обрыв внутри провода произошел в точке между двумя вашими датчиками. Сузьте диапазон между вашими датчиками, пока вы не получите точную точку на проводе.
Если вы получили показания после первоначальной проверки, вам нужно просто расширить диапазон между двумя датчиками. Вы выбираете другую точку на проводе, протыкаете ее иглой и прикладываете к ней черный щуп, чтобы проверить непрерывность.

Как только вы обнаружите, что провод неисправен, вы можете отремонтировать его в месте обрыва. Обеспечьте изоляцию, обмотав ее резиновой лентой, так как без изоляции провода могут соприкасаться и вызвать другие проблемы.

Несмотря на это, казалось бы, быстрое решение, лучшим решением, как правило, является полная замена всего электрического провода.

P.S : Важно отметить, что вы можете поместить любой зонд на любой конец провода и получить те же результаты. Красный щуп не всегда нужно размещать на определенной стороне провода при его отслеживании или тестировании.

Заключение

При отслеживании или тестировании проводов все, что вам нужно сделать, это просто проверить непрерывность между двумя точками. Мультиметр — это удобный и очень доступный инструмент, который может помочь вам добиться того и другого в вашем автомобиле или стенах.

Он также помогает в тестировании других электрических компонентов и цепей, и вам определенно захочется всегда иметь его под рукой.

Часто задаваемые вопросы

Как отследить провод без питания?

Чтобы отследить обесточенный провод, установите мультитестер на непрерывность, поместите один щуп на провод, а другой щуп на другие концы проводов. Вы делаете это до тех пор, пока один конец не издаст звуковой сигнал или низкое значение сопротивления.

Как отследить один электрический провод?

Чтобы проследить один провод, поместите щуп мультиметра на один конец провода, а другой щуп на несколько концов проводов. Мультитестер издает звуковой сигнал или показывает низкое сопротивление на правом конце провода.

Как проверить, куда идет провод?

Чтобы проверить, куда идет провод, вы можете обратиться к схеме проводки вашего дома или самостоятельно выполнить проверку непрерывности между проводом и другими концами провода с помощью мультиметра.

Как отследить провод за гипсокартоном?

Чтобы отследить провод за гипсокартоном, вы используете электронный искатель шипов и детектор напряжения. Детектор напряжения особенно помогает точно определить, где находятся провода под напряжением.

Как проверить, какой провод какой?

Для идентификации проводов используйте цветовые коды или используйте мультитестер для проверки на заземленной поверхности. Если провод показывает высокое напряжение, он горячий, а если провод не дает показаний, он нейтрален.

Как найти электрические провода в стенах

Проложены ли электрические кабели вертикально или горизонтально по стенам при установке? Все ли электрические кабели закрыты кожухом из оцинкованной стали за стенами из гипсокартона?

Электрические кабели проходят горизонтально и вертикально в вашем доме, поэтому вам нужно проверить, где они находятся, прежде чем начинать, если вы будете сверлить стены. Использование колпачков на кабелях не является обязательным. Некоторые электрики для чистоты прокладывают кабели в пластиковых трубах.

Содержание

Как найти электрический провод за каркасной стеной?

Есть способ не повредить стены: использовать искатель гвоздей. Они просты в использовании, и, пока вы ищете кабель, вы можете составить карту того, где проходят ваши кабели, для дальнейшего использования.

Приличный искатель шипов должен иметь функцию обнаружения проводов переменного тока, которая улавливает ток, протекающий по проводам на глубине около 2 дюймов и мельче. Держите тестер на расстоянии нескольких дюймов от известного кабеля под напряжением, такого как провод чайника, если вы не уверены, работает ли он.

Стоит отметить, что некоторые из этих устройств обнаруживают магнитное поле только вокруг провода под напряжением, потому что провода без питания не создают магнитного поля. Так что включите свет или подключите что-нибудь к розетке.

Есть ли только один способ найти провода за стенами?

Нет, вы также можете обратиться к местным электротехническим нормам; в Англии и Уэльсе это BS7671. Британский стандарт определяет, как электрик должен провести проводку дома, чтобы соответствовать строгим стандартам кодекса.

Электропроводка в вашем доме разделена на зоны, и эти зоны определяют, где должны быть размещены и закреплены кабели.

Вот что указано в BS7671:

Кабели должны быть проложены в пределах 150 мм от места соединения стены с потолком
Кабели должны быть проложены в пределах 150 мм от места соединения стены с другой стеной
Горизонтально на одной линии с выключателем, розеткой или другим настенное оборудование
Вертикально на одной линии с выключателем, розеткой или другим настенным прибором

Таким образом, с этими знаниями легко найти силовые кабели. 150 мм или около 6 дюймов от потолка или там, где стена встречается с другой стеной и вверх или напротив розетки или выключателя.

Безопасно ли сверлить стену, используя BS7671 в качестве направляющей?

Электрики хотели бы сказать вам, что да, но не все электрики равны, и некоторые из них идут коротким путем, особенно если ваш дом не новый и проводка не менялась.

Однако, если ваш дом является новым зданием, вы можете быть уверены, что строительные нормы и правила соблюдены, и вы можете положиться на BS7671.

Всегда рекомендуется сначала исследовать и использовать оба метода обнаружения кабеля для собственной безопасности.

Насколько глубоки провода в стенах в Великобритании?

Кабели в вашем доме должны быть проложены на глубину 50 мм или более, что составляет немногим более двух дюймов.

Однако, если электрик приехал и ушел и залил там, где эклектический провод готов к отделке, никогда нельзя быть уверенным на 100%.

Для новых сборок вы можете гарантировать соблюдение правил, чтобы вы могли легко найти свои провода.

Можно ли закапывать кабели в штукатурку?

Когда в старых домах меняют электропроводку, стены вырезают для прокладки кабелей, а затем оштукатуривают. Тем не менее, нет необходимости закрывать сталью.

Однако здравый смысл заключается в том, что в домах с новой проводкой кабели спускаются с потолка, а не поднимаются с пола.

Что будет, если просверлить провод?

Вы можете услышать хлопок и искру, свет погаснет, и УЗО сработает, и это все, если повезет.

Удивительно часто можно просверлить кабель питания или забить гвоздь в кабель, когда вы ставите метку на своем доме.

Если вы не знаете, что кабель, стальная крышка или кабелепровод редко помогают, потому что они напоминают упрямую кирпичную кладку или твердый раствор.

Вам нужно будет вызвать электрика, чтобы устранить повреждение, не поддавайтесь искушению использовать соединительную колодку для соединения кабелей. Это может привести к пожару.

Как узнать, задел ли провод?

Если по какой-то причине УЗО не сработало, то можно и не узнать сразу. Если отверстие достаточно большое, вы можете увидеть некоторое мерцание или небольшое горение, которое сильно отличается от электрического огня.

Если вы подозреваете, что задели кабель, и чувствуете запах горящего выключателя, отключающего питание от сети на потребительском блоке, это будет большой красный выключатель с правой стороны от вас.

Вы можете либо вызвать аварийного электрика, либо вызвать пожарную команду.

Как далеко за гипсокартоном находятся провода?

Они должны быть не менее 50 мм. Из-за его толщины легче пропустить провода при сверлении или прибивании гипсокартона. Вы можете почувствовать, когда сверло проникло в доску и провода и намного дальше назад.

При условии, что вы не протолкнули сверло к стене блока.

Как найти провод в потолке?

Ваш гипсокартон прибит к балкам под половицами наверху, балки идут в определенном направлении, обычно от фасада к задней части дома, но это легко проверить.

Тыльной стороной отвертки слегка постучите по потолку, пока время не изменится на более ровный тон. Следуйте по тону примерно на фут или около того, чтобы определить направление потолочных балок.

Провода в вашем потолке проходят по тому же пути, что и ваши балки, и просверлены в несущих балках или башмаках.

Чтобы избежать кабелей, держитесь подальше от балок и сверлите в центре.

Как провести электрический провод сквозь стены

Знайте, как обезопасить себя во время электромонтажных работ и когда следует обратиться к специалисту

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 08.12.22

Рассмотрено

Келли Бэкон

Рассмотрено
Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Кевин Норрис

В этой статье

Прежде чем начать
Безопасность
Вызов специалиста
Инструкции
Часто задаваемые вопросы

Обзор проекта

Каждый раз, когда ваш проект включает в себя расширение или добавление электрической цепи, электрики прокладывают новые провода от источника питания до конечного пункта назначения. Прокладка новых электрических проводов через готовые стены (также известная как «протягивание проводов») может включать в себя протягивание всего нескольких футов кабеля к дополнительной розетке (как показано в следующих шагах) или протягивание десятков футов кабеля для добавления совершенно новой цепи. питается от главной сервисной панели.

Иногда протяжка провода может быть самой сложной и трудоемкой частью электрического проекта. Сначала вам нужно отследить электрические провода в вашей стене с помощью магнитного или электрического искателя стоек (провода будут проходить через просверленные отверстия в стойках стены). Стандартная высота прокладки электрических проводов в стенах обычно составляет от 16 до 18 дюймов над полом. и на одной линии с розетками в стене, так что начните оттуда.

Самая сложная работа возникает при прокладке электропроводки в доме, между этажами, от перестроенного помещения второго этажа до щитка подвала. Это может потребовать удаления и исправления гипсокартона в старой части дома, что можно сделать, вырезав канал в готовой поверхности стены, чтобы удалить как можно меньше гипсокартона.

Прежде чем начать

Прокладка электрических проводов через готовые стены требует базового понимания схем, чтобы выбрать правильный кабель для установки. Кабель в оболочке, часто известный как кабель NM (неметаллический) или кабель Romex (названный в честь популярного бренда), разработан специально для определенных конфигураций цепей и нагрузок по силе тока.

Для 15-амперной цепи стандартом является провод 14-го калибра, а для 20-амперной цепи нормой является провод 12-го калибра. Для простой цепи розетки кабель обычно будет иметь два проводящих провода — белый нейтральный и черный «горячий» провод — плюс заземляющий провод из оголенной меди. Этот кабель обычно имеет этикетку с надписью «12-2 с заземлением» (провод 12 калибра, два проводника плюс заземляющий провод). Но если цепь соединяет трехпозиционные выключатели или используется для определенных конфигураций осветительных приборов, для установки может потребоваться три проводящих провода плюс заземление. Эти трехжильные кабели обычно имеют два провода под напряжением (красный и черный) и белый нейтральный провод, а также оголенный медный провод заземления.

Когда кабель проходит через стены без отделки поверхностей (например, в недостроенном гараже или на чердаке) или когда он должен быть закреплен на поверхности стены, электротехнические нормы могут запрещать использование кабеля NM. Вместо этого вам нужно будет проложить провода через металлический или пластиковый кабелепровод или кабель с металлической оболочкой, известный как кабель BX.

Вопросы безопасности

В большинстве муниципалитетов для работ, связанных с прокладкой и подключением проводов, требуется разрешение на строительство, а также проверка на месте. В некоторых случаях электрику-сделай сам разрешается выполнять такую работу, если она выполняется в их собственном доме. Однако иногда для получения разрешения требуется короткий электрический осмотр домовладельца.

Важно не обойти процесс разрешения и проверки. Этот процесс предназначен для того, чтобы гарантировать, что работа выполняется безопасно и что в этом случае сечение проводов достаточно для того, чтобы выдержать нагрузку по силе тока, а кабели правильно проложены через шпильки.

Когда звонить специалисту

Прокладка кабеля NM для новых или расширенных цепей не является сложной задачей, но окончательное подключение розеток, выключателей и автоматических выключателей требует определенного набора навыков. Рекомендуется вызвать электрика для выполнения окончательных подключений, если вы не полностью уверены в своих навыках. Кроме того, местные правила иногда требуют, чтобы лицензированный электрик выполнял работы на сервисной панели. Вы также можете вызвать электрика для любых длинных или сложных кабелей.

Ель / Хилари Эллисон

Оборудование/инструменты

Бесконтактный тестер цепей
Прямая грань
Карандаш
Пила для гипсокартона
Искатель шипов (при необходимости)
Безопасные очки
Респиратор
Сверло с 1/2-дюймовым сверлом
Циркулярная пила с диском для каменной кладки (для штукатурки стен)
Магазинный вакуум
Рулетка
Кусачки
Молоток
Инструменты для отделки гипсокартона

Материалы

Кабель НМ
Металлические накладки на ногти
Кабельные зажимы (где необходимо)
Металлические накладки на ногти
Кабельные скобы (где необходимо)
Шурупы для гипсокартона
Лента для соединения гипсокартона
Шовный состав для гипсокартона

Как проложить электропроводку

В этой демонстрации показано одно из самых простых и распространенных применений прокладки нового провода: расширение цепи от существующей розетки до новой розетки в готовой стене.

Отключить питание
В целях безопасности отключите автоматические выключатели, которые контролируют любую проводку под напряжением в стене, где вы будете работать. Используйте бесконтактный тестер цепи на ближайших розетках или выключателях, чтобы убедиться, что питание отключено.
Наденьте пылезащитную маску и защитные очки.
Ель / Кевин Норрис
Открой стену
С готовыми стенами вам нужно будет прорезать поверхностный слой, чтобы получить доступ к стойкам, чтобы пропустить через них кабель.
Начните с разметки пары линий разреза на стене от источника электропитания до коробки назначения. Ваша цель — удалить как можно меньше гипсокартона, но удаленный участок должен быть достаточно широким, чтобы можно было просверлить отверстия в стойках с помощью дрели. Обычно достаточно секции шириной от 6 до 12 дюймов. После разметки используйте пилу для гипсокартона или аналогичный инструмент, чтобы вырезать канал из гипсокартона между стойками.
Когда вы прокладываете кабели вертикально через стену, вы удаляете всю вертикальную секцию гипсокартона между двумя стойками. Начните с поиска стержней с помощью искателя, затем отрежьте вертикальный участок гипсокартона от полости для стержня, где вы хотите установить кабель. Большой удаленный участок гипсокартона можно сохранить, чтобы использовать его для исправления стены, когда работа с кабелем будет завершена.
Совет
Стены, сделанные из гипса и токарного станка, а не из гипсокартона, могут быть затруднены. Один из методов заключается в использовании циркулярной пилы с установленным лезвием по каменной кладке глубиной всего около 3/4 дюйма. Разрежьте горизонтально вдоль поверхности стены, чтобы прорезать штукатурку и обточить и удалить часть поверхности стены. Ремонт стены после прокладки кабеля можно выполнить с помощью гипсокартона.
Ель / Кевин Норрис
Отверстия для кабеля
Рядом с центром каждой шпильки просверлите отверстие диаметром 1/2 дюйма, где будет проходить кабель NM. В соответствии с нормами, отверстия должны быть смещены не менее чем на 1 1/4 дюйма от переднего края стоек, или . Вам нужно будет использовать металлические пластины, прибитые к передней части стоек, чтобы защитить кабели от случайное проникновение шурупов или гвоздей. Многие электрики следуют обоим рекомендациям — как отступным, так и защитным пластинам.
При сверлении отверстий старайтесь следовать прямой линии. Любое отклонение от прямой линии затрудняет протягивание кабеля. Чтобы отверстия были прямыми, держите сверло внутри полости шпилек, когда вы просверливаете шпильки горизонтально.
Просверлив все отверстия, уберите стружку и опилки магазинным пылесосом.
Ель / Кевин Норрис
Ель / Кевин Норрис
Отрежьте и потяните кабель
Измерьте и отрежьте кабель от источника до пункта назначения, оставив на каждом конце по футу лишнего. Начиная с одного конца кабельной трассы, протяните («протяните») кабель через первую стойку, через полость в стене, через следующую стойку и так далее.
Перед протягиванием длинных отрезков провода распутайте и выровняйте катушку кабеля. Это поможет сделать тягу более плавной.
Совет
Если вы прокладываете кабель из комнаты наверху в комнату внизу через плиты пола, для сверления отверстий может пригодиться удлинитель сверла, а для протягивания кабеля часто бывает полезно использовать рыболовную ленту. Профессионалы часто используют рыболовную ленту для длинных вертикальных натяжений, чтобы вообще не снимать гипсокартон, за исключением небольших отверстий для доступа, необходимых для сверления стеновых пластин.
На каждом конце кабельной трассы вставьте конец кабеля в электрическую коробку, используя любые необходимые кабельные зажимы. Пластиковые коробки обычно имеют предварительно прикрепленные зажимы; Для металлических коробок может потребоваться дополнительный кабельный зажим, который вставляется в имеющееся выбивное отверстие в коробке.
Ель / Кевин Норрис
Прикрепите защиту для гвоздей
Металлические пластины для защиты от гвоздей могут быть размещены по краям стоек для защиты проводки от случайного проникновения гвоздей или шурупов. Они также служат для усиления прочности шпильки в том месте, где она была просверлена.
Хотя код не требует защиты гвоздей, если отверстия были просверлены с правильным смещением на 1 1/4 дюйма, рекомендуется установить их в качестве меры безопасности.
Теперь при необходимости прикрепите кабельные скобы: в соответствии с электрическими нормами кабели должны быть прочно закреплены в пределах 8 дюймов от каждой электрической коробки и через каждые 4 1/2 фута, если они проходят вертикально вдоль стойки.
На горизонтальных участках, если последнее отверстие находится на расстоянии более 8 дюймов от электрической коробки, прикрепите кабель к стойке возле точки, где он выходит из коробки, с помощью пластиковой проволочной скобы. Вертикальная кабельная трасса также должна быть закреплена на стойке с помощью скоб, расположенных на расстоянии не более 4 1/2 футов друг от друга по ее длине.
Ель / Кевин Норрис
Залатать стену
Последним шагом является заделка стены в том месте, где он был направлен для прокладки кабеля.
Вырежьте заплатку из гипсокартона с помощью линейки и универсального ножа, затем вставьте ее в открытый канал и прикрепите к стойкам с помощью шурупов для гипсокартона. При необходимости вы можете прикрепить деревянную блокировку рядом с существующими стойками, чтобы обеспечить поверхность для крепления краев заплаты для стеновых панелей.
Обработайте стыки и головки шурупов соединительной лентой и герметиком для гипсокартона.
Совет
Если вы планируете изолировать наружную стену перед заделкой гипсокартона, обязательно оставьте достаточный провис в проводке между стойками, чтобы не было натяжения при установке изоляции. проводка в нем спрятана.
Ель / Кевин Норрис

Часто задаваемые вопросы

Перед сверлением необходимо сначала визуально осмотреть стену на наличие возможных препятствий. Розетки и выключатели света могут подсказать вам, где расположены шпильки, провода и трубы. Вы также можете использовать цифровое устройство обнаружения, чтобы избежать ошибок при сверлении.

Как найти скрытую проводку в стене мультиметром?

Когда необходимо точно определять места расположения скрытой проводки в стене

Устройства для обнаружения скрыто проложенных проводов

Как найти проводку в стене мультиметром?

Вопрос — ответ

Как найти проводку в стене: старую/скрытую/алюминиевую/медную/без прибора/используя смартфон.

Как найти проводку в стене

Как найти скрытую проводку в стене

ВИДЕО: — ПОИСК ПРОВОДКИ В СТЕНЕ СМАРТФОНОМ (поиск проводки программой

Принцип работы приложений по поиску проводки.

Как найти старую проводку используя оборудование?

Как найти проводку в стене без прибора своими руками или с помощью мультиметра

Демонтаж обоев

Поиск проводов в стене радиоприемником

Поиск проводки мультиметром

Правильная схема эл.проводки

С помощью слухового аппарата

Кассетный плеер

Методы которые не работают

Поиск проводов компасом

Смартфоны

Как найти проводку в стене с приборами и без

Все о самостоятельном поиске скрытой проводки

Электромагнитные детекторы

Металлодетекторы

Универсальный детектор

Мультиметр

Отвертка-индикатор

Радиоприемник

1. Визуальный осмотр

2. Смартфон

Поиск скрытой проводки своими руками

Как найти скрытую проводку без профессионального прибора?

Как определить скрытую электропроводку в квартире специальным прибором «Дятел»?

Другие приборы для поиска в квартире скрытой проводки

приборы, позволяющие найти скрытые провода

Общая информация

Особенности скрытого монтажа

Приборы для поиска

Популярные модели

Использование мультимера

Альтернативные методы

Полезные советы

Как найти электрические провода в стенах — самые безопасные способы

Зачем нужно знать об электропроводке

Поиск электрических проводов в ваших стенах

1. Магнитный искатель

2. Электрический искатель стержней

3. Используйте видеокамеру

4. Детектор электрических проводов

5.

Обеспечение безопасности при поиске электрических проводов

Часто задаваемые вопросы

Как найти оборванный электрический провод в стене?

Как отследить провод без питания?

Как найти электрические провода в гипсокартоне?

Как найти электрические провода в бетонных стенах?

Резюме

Как найти провода или кабели, спрятанные в стенах или за потолками

Используйте Noyafa NF-826 Professional Underground Cable / Wire / Pipe Locator: доступный и простой метод

Инспекционная камера

Магнитный или электронный искатель шипов

Наборы тонов и зондов

Как найти электрические провода в стенах?

1. Используйте магнитный искатель стержней:

2. Используйте детектор электрических проводов для поиска проводов:

3. Использование электрического искателя:

4. Воспользуйтесь видеокамерой:

5. Воспользуйтесь чертежом:

6. Идентифицируйте:

Некоторые меры безопасности при поиске электрических проводов:

Часто задаваемые вопросы: как найти электрические провода в стенах?

Вывод:

Как отследить провод с помощью мультиметра

Как отследить провод с помощью мультиметра

Как отследить автомобильный провод

Шаг 1. Отключите все источники питания

Этап 2. Проведение физических осмотров

Шаг 3: Установите мультиметр Наберите

Шаг 4. Расположите щупы мультиметра
