как провести свет своими руками

Поскольку в исходном проекте многоквартирного дома лоджия и балкон не выступают в качестве жилых объектов, строители не электрифицируют эти помещения. Однако со временем у жильцов может возникнуть желание расширить свою жилплощадь, дополнительно обустроив кабинет или зону отдыха в необжитом до этого пространстве. В таком случае понадобится как минимум одна розетка на балконе, а как максимум серьезная разводка под осветительные и нагревательные приборы.

Наличие электричества – необходимый критерий для превращения балкона в полноценное жилое пространство

Содержание

• Точки подключения балкона и лоджии к электросети
  • Квартирный щиток
  • Распределительная коробка
  • Комнатная розетка
• Выбор и укладка кабеля
  • Подбор сечения проводов
  • Скрытая проводка
  • Кабель-каналы
• Внутренняя разводка балконного помещения
  • Составление электромонтажной схемы
  • Нюансы выбора коммутирующих элементов
  • Этапы монтажа
• Видео мастер-классы по теме

Точки подключения балкона и лоджии к электросети

Электрифицировать балконное помещение можно несколькими способами. Выбор варианта зависит от удобства расположения точки питания и планируемой нагрузки, которую будут создавать установленные приборы.

Квартирный щиток

Самым надежным, но и самым трудоемким способом подключения к электросети является прокладка кабеля от квартирного щитка. Если позволяет место, можно для розетки на лоджии или балконе выделить отдельный автоматический выключатель. Это, во-первых, послужит дополнительной защитой сети от перегрузки, а во-вторых, позволит осуществлять работы по внутренней разводке электрики без отключения всей квартиры.

Обратите внимание! Автоматический выключатель (или автомат) призван отсекать нагрузку, которая превышает допустимые показатели для применяемой проводки. Поэтому главный параметр автомата – ток отсечки – должен соответствовать мощности электрокабеля.

Поскольку квартирный щиток, как правило, располагается на удаленном расстоянии от балкона и лоджии, подключение к нему не всегда удобно. Особенно если ремонт в квартире уже завершен и проводку приходится прокладывать наружным методом, что часто выглядит не совсем эстетично.

Присоединение балконной розетки к электрощиту намного проще реализовать на этапе ремонта, чем после него

Распределительная коробка

С точки зрения монтажа, намного проще провести розетку на балкон от смежной комнаты, подключившись к распределительной коробке. Оптимальной является ситуация, когда коробка располагается на стене, разделяющей комнату и балконное помещение. В этом случае можно сделать сквозное отверстие и вывести провода на балкон без ущерба для новой отделки.

Обратите внимание! Если подключение проводов реализовано не с помощью клеммников, а посредством скруток, тогда соединять следует одноименные проводники – алюминий с алюминием или медь с медью. При соединении алюминия с медью образуется гальваническая пара, в результате чего место контакта будет нагреваться под действием электрического тока.

Наличие распредкоробки существенно упрощает подключение балкона или лоджии к электросети

Комнатная розетка

Если в непосредственной близости нет распределительной коробки, провести свет на балкон можно от ближайшей розетки. Такой тип монтажа, когда несколько точек подключаются к одной линии электропроводки, называется шлейфом.

Несомненным плюсом подобного способа является экономия провода, однако существует и недостаток, относящийся к надежности соединения. Если в цепи находится несколько розеток, которые в определенный момент могут быть одновременно задействованы, существует риск перегрузки проводки.

Обратите внимание! При соединении розеток шлейфом нагрузка от включенной техники суммируется. Поэтому в такой цепи желательно не использовать сразу несколько мощных приборов, например: утюг, пылесос, нагреватель, электроинструмент и т.п.

Схема соединения шлейфом

Выбор и укладка кабеля

Занимаясь электрификацией балкона и лоджии, важно уделить особое внимание вопросам безопасности. Чтобы исключить пожароопасную ситуацию, необходимо выбрать кабель правильного сечения и уложить его с учетом принятых норм.

Подбор сечения проводов

Чем выше сечение проводника, тем больше ток он может пропустить через себя, не перегреваясь и не деформируясь. Поскольку с увеличением толщины жилы цена кабеля также увеличивается, задача электрика состоит в расчете минимально допустимого сечения, при котором проводка спокойно выдержит планируемую нагрузку.

Таблица сечений проводов и допустимой нагрузки

Выбирая проводку для розетки на балконе, необходимо опираться на данные таблицы. Например, если в помещении планируется использовать только осветительных приборов, тогда достаточно 0,5 мм² медного проводника. В случае возможной эксплуатации нагревательных приборов следует использовать более толстую жилу (1,5-2,5 мм²), а запитку осуществлять от отдельного автомата.

Совет! Выбирать кабель лучше с определенным запасом мощности, поскольку планы по эксплуатации помещения всегда могут поменяться. Поэтому зачастую для электрификации балконов и лоджий используют провода, сечение которых аналогично сечению квартирной проводки.

При наличии в квартире заземляющего контура подключение розеток осуществляется трехжильным кабелем

Скрытая проводка

Укладка кабеля в штробу обычно актуальна во время ремонта, поскольку в этом случае не придется портить новую обшивку. Преимущество такого монтажа заключается в сокрытии проводов от внешнего взора. Кроме того, материал, которым заделывается штроба (гипс, цемент, шпаклевка), является диэлектриком, поэтому служит дополнительной защитой в случае нарушения изоляции токопроводящих жил.

Скрытая проводка не обязательно должна быть проложена в штробах. Если стены или потолок будут облицовываться пластиковой вагонкой или подобным материалом, тогда электрокабель можно спрятать под ним, существенно сократив объем монтажных работ. Главное, укладывать провода таким образом, чтобы в процессе обшивки не повредить их сверлом или саморезом.

Глубина и ширина штробы должны быть достаточными для свободной укладки кабеля

Кабель-каналы

Когда спрятать проводку в стене невозможно, для подключения розеток на балконах применяются кабель-каналы — пластиковые короба прямоугольного сечения. Плоская основа способствует установке таких конструкций на полу, стенах или потолке, а съемная крышка позволяет в любой момент получить доступ к проводам.

К сведению! Современные электромонтажные короба изготавливаются из самозатухающих материалов, поэтому отвечают нормам пожаробезопасности.

Монтаж кабель-каналов довольно прост. Сначала к поверхности крепится основа, в которую затем укладывается проводка. После монтажа одевается и защелкивается крышка, делая конструкцию цельной и внешне достаточно аккуратной.

Короб может иметь разное цветовое исполнение, что позволяет совместить его с отделкой помещения

Внутренняя разводка балконного помещения

Чтобы сделать розетку и провести свет на балкон или лоджию, необходимо выполнить ряд подготовительных мероприятий. Если все расчеты будут выполнены верно, тогда монтаж не вызовет особых сложностей даже у неопытного электрика.

Составление электромонтажной схемы

С целью упрощения задачи следует взять лист бумаги и схематически разместить все выключатели, розетки и осветительные приборы, которые планируется установить на балконе. Причем рисовать схему лучше в масштабе, чтобы иметь возможность точно просчитать необходимую длину провода.

При составлении схемы необходимо учитывать все конструктивные элементы балкона – двери, окна, потолок и мебель

Для расчета высоты монтажа выключателей и розеток следует полагаться на удобство их эксплуатации. В советские времена выключатели монтировались на уровне головы. Сегодня их принято размещать в 90-100 см от пола, чтобы для включения света не приходилось высоко поднимать руку. В ситуации с розетками выбор зависит от внутреннего обустройства балкона. Обычно точки питания размещают в 30 см от уровня пола, чтобы они меньше бросались в глаза. Хотя если такое расположение вызовет определенные неудобства в силу пожилого возраста жильцов или проблем со здоровьем, вполне рабочим вариантом будет монтаж розеток на уровне выключателя.

Нюансы выбора коммутирующих элементов

Обычно покупка розеток и выключателей для лоджии или балкона является сугубо личным делом хозяев квартиры, которые подбирают аксессуары в соответствии с дизайном помещения. Тем не менее следует учитывать некоторые нюансы при выборе коммутирующих приборов:

• При наличии заземляющего контура необходимо выбирать розетки с дополнительным защитным контактом.
• Если на балконе планируется выращивание цветов, розеточные отверстия должны быть закрыты специальной крышкой, которая предотвратит попадание влаги на токопроводящие контакты.
• Регуляторы света (диммеры) не работают с люминесцентными и некоторыми светодиодными лампами, управление которыми осуществляется с помощью драйверов.
• Выключатели с подсветкой не всегда корректно работают с люминесцентными лампами, вызывая их мерцание даже в выключенном состоянии.

Сдвоенный блок розетка-выключатель – одно из наиболее популярных решений для балконов и лоджий

Этапы монтажа

После составления схемы и приобретения необходимых аксессуаров можно приступать непосредственно к разводке, которая выполняется по следующей технологии:

1. От квартирного щитка, распределительной коробки или комнатной розетки сделать проводку на балкон. Кабель завести через стену, для чего предварительно просверлить сквозное отверстие. При этом подключать начало провода к источнику тока не нужно, эта процедура будет выполняться после завершения всех монтажных работ.
2. Согласно электромонтажной схеме, на балконе проложить штробу или кабель-канал. Просверлить отверстия под распредкоробку, которая устанавливается непосредственно возле ввода, и монтажные коробки для коммутирующих элементов.
3. В подготовленные каналы уложить электрокабель, крепление которого выполнить с помощью дюбель-хомутов.
4. Установить и подключить розетки, выключатели и осветительные приборы. В распределительной коробке выполнить соединение внутренней и наружной проводки.
5. Выключить главный автомат, обесточив квартиру, и подключить концы вводного кабеля к источнику тока.
6. Проверить работу выключателей и розеток на балконе.

Алгоритм электрификации балконов и лоджий

Видео мастер-классы по теме

Надёжный монтаж розетки на балконе — лайфхак от профи:

Правила монтажа розеток и выключателей:

Монтаж электропроводки не является технически сложной задачей, однако требует хотя бы базовых знаний работы с электричеством. В случае незнания принципа подключения осветительных приборов, а также неумении отличить фазу от нуля, такую работу лучше доверить специалистам.

как провести электричество в доме от счетчика

Почти все владельцы квартир хотя бы раз в жизни сталкивались с необходимостью ремонта или создания электропроводки с нуля. Проще всего переложить все работы на специалистов, но многие хотят сэкономить и выполнить электрику своими руками. Сделать это вполне реально, если понимать принципы создания электропроводки и не бояться потенциальных сложностей. Процесс не является простым, но при этом он весьма увлекательный.

• Виды электромонтажа
• Рекомендации по монтажу
  • Составление схемы
  • Выбор и расчет материалов
  • Установка элементов электропроводки
  • Коммутация устройств

Виды электромонтажа

На первом этапе важно определиться со способом монтажа проводки своими руками. Их существует два типа – открытый и скрытый. При использовании первого вида все элементы электропроводки крепятся на поверхности стен, а трассы укладываются в специальные кабель-каналы. Среди преимуществ этого способа монтажа можно отметить следующее:

• если участок проводки был поврежден, его легко заменить;
• подготовительные и монтажные работы не отличаются высокой сложностью;
• при необходимости можно легко добавить новые места разветвлений.

Однако открытая проводка редко вписывается в дизайн помещения. Кроме этого, велик риск повреждения кабелей. Чаще всего владельцы квартир предпочитают выполнять подключение проводки скрытым способом.

Для этого провода укладываются в специальные канавки (штробы), предварительно сделанные в стенах и на потолке. Также активно используются специальные плинтусы, имеющие кабель-каналы. Преимущества скрытой проводки очевидны:

• отлично вписывается в общий интерьер помещения;
• является менее затратной в сравнении с открытым монтажом;
• риски повреждения кабелей минимальны;
• увеличивается срок службы всех элементов проводки;
• обеспечивает высокую пожаробезопасность (исключение — строения из дерева).

Впрочем, скрытая проводка имеет и некоторые недостатки. В первую очередь это касается более высокой сложности эксплуатации и ремонта. Для замены вышедшего из строя участка проводки или установки новой точки придется повредить отделочный материал. Кроме этого, отыскать место повреждения скрытых проводов без использования специального прибора невозможно. Также стоит отметить и более высокую сложность монтажных работ, если было решено провести свет в доме своими руками.

Рекомендации по монтажу

Вполне очевидно, что проведение работ по созданию электропроводки своими руками может занять много времени. Однако в результате можно хорошо сэкономить. Если следовать рекомендациям, то серьезных проблем возникнуть не должно.

Составление схемы

Когда требуется провести проводку в доме от счетчика с нуля, стоит предварительно начертить схему. Это позволит значительно облегчить последующие работы. Проектируя схему, нужно предусмотреть месторасположение всех элементов электропроводки:

• средств автоматики — приборов УЗО и автоматических выключателей;
• бытовой техники большой мощности — для обеспечения электричеством стиральной машины, электрокотла и других аналогичных устройств потребуется специальная силовая линия;
• потолочных светильников;
• распределительных коробок, выключателей и розеток.

Однако этой информации для составления правильной схемы электропроводки будет недостаточно. Существует несколько требований, которые должны соблюдаться при выполнении разводки электрики в помещении. Среди них особое внимание нужно обратить на следующие рекомендации:

1. Проводники должны проходить по потолку и стенам строго в вертикальной и горизонтальной плоскости.
2. Поворот кабелей должен осуществляться под углом 90°.
3. Допускается монтаж проводки по полу, если используется специальный плинтус.
4. Проводники должны прокладываться по стене на расстоянии 20 см от потолка и опускаться к точкам установки выключателей и розеток в вертикальной плоскости.
5. Расстояние от электропроводки до оконных и дверных проемов должно составлять 10 см.
6. Выключатели монтируются на высоте 80 или 150 см от пола, а розетки — 30 см.

Когда схема будет создана, можно приступать к разметке.

Выбор и расчет материалов

К этому этапу следует подойти с максимальной ответственностью. Не стоит экономить на элементах электропроводки, ведь дешевые изделия низкого качества могут стать причиной аварий и быстро выйти из строя. При выборе материалов стоит воспользоваться следующими рекомендациями:

1. Кабель-каналы и распределительные коробки должны быть изготовлены из негорючих материалов.
2. Выключатели и розетки открытого типа значительно проще установить в сравнении со скрытыми.
3. Медный кабель способен выдерживать более высокие нагрузки и отличается длительным сроком службы в сравнении с алюминиевыми проводниками. Лучше выбрать провода марки NYM, ПВС либо ВВГ.
4. Показатель поперечного сечения жил провода на каждую розеточную группу должен составлять не менее 2,5 мм².
5. Мощная бытовая техника подключается с помощью толстого кабеля сечением 4 мм².
6. Для установки освещения используются проводники с сечением жил 1,5 мм².

Кроме подсчета необходимого количества розеток, распределительных коробок и выключателей, следует установить и требуемое количество провода. При этом кабель необходимо приобретать с запасом, чтобы избежать проблем.

При расчете длины проводника стоит воспользоваться несколькими рекомендациями:

1. Во время монтажа коробок к длине кабеля следует добавить не только глубину элемента, но и еще 5 см.
2. При установке светильников с обычными лампами накаливания размер кабеля следует увеличить на 10 см, а для люминесцентных ламп — на 15 см.
3. Для соединения проводников между собой к размеру каждого отрезка стоит прибавить от 10 до 15 см.

Если желания заниматься точными расчетами нет, тогда можно площадь помещения умножить на 2.

Установка элементов электропроводки

Когда все необходимые материалы и элементы проводки приобретены, можно приступать непосредственно к монтажу. Поскольку скрытая электропроводка является наиболее популярной, следует рассмотреть её выполнение. На первом этапе необходимо в соответствии с разметкой сделать в стенах канавки для укладки проводников. Их глубина и ширина равны 2 см. В точках монтажа розеток, коробок и выключателей с помощью перфоратора и специальной насадки (коронки) вырезаются установочные отверстия.

Следующим шагом станет монтаж распределительных коробок и подрозетников. Они устанавливаются с помощью шурупов и дюбелей либо раствора гипса. Сразу следует предупредить, что приобретать стоит изделия одного изготовителя. Чаще всего сложности у домашних мастеров вызывает монтаж группы розеток либо выключателей, а также их сочетаний. Производители изделий уверяют, что достаточно их лишь соединить и после этого можно устанавливать в предварительно вырезанные отверстия.

На практике это не совсем так, ведь массивная пластиковая конструкция может выгибаться и не устанавливаться в полость стены. Чтобы упростить монтаж, стоит изготовить простейшее приспособление из алюминиевого уголка размером 25х25х2,5 мм. Основным требованием к этому материалу является высокая жесткость.

Необходимое количество подрозетников соединяется в единую конструкцию, после чего измеряется межцентровое расстояние между каждым элементом. Затем выполняются следующие действия:

1. Уголок прикладывается к плоскости соединенных коробок, от краев конструкции откладывается по 10 см. Затем он отпиливается в этот размер.
2. Посередине полочки уголка проводится осевая линия, на расстоянии 1,5—2 см от нее размечаются крепежные отверстия.
3. Конструкция из коробок устанавливается посередине алюминиевого уголка, после чего размечается местоположение крайнего левого отверстия.
4. По осевой линии намечаются еще 4 отверстия, расстояние между которыми составляет 71 см.
5. В отмеченных точках сверлятся отверстия диаметром 4 мм.

После выполнения всех этих действий остается прикрутить коробки и проверить плотность их прилегания. Когда вся конструкция будет приложена к стене, осевые линии на уголке и стене должны совпадать. После этого коробки устанавливаются на гипсовый раствор.

Коммутация устройств

После прокладки кабеля и установки всех элементов проводки необходимо их правильно соединить. Удалить изоляционный слой с проводников можно с помощью обычного ножа или же воспользоваться специальным съемником — стриппером. Во втором случае справиться с поставленной задачей будет крайне просто. Стриппер позволяет быстро снять изоляцию с проводов на нужной длине и при этом не повреждает токоведущую жилу.

В качестве примера можно использовать подключение группы розеток, состоящей из четырех элементов. Сразу следует заметить, что к каждой розетке нужно тянуть пять проводников. Для решения поставленной задачи достаточно всего одного кабеля, из которого затем делается необходимое количество ответвлений. Алгоритм действий следующий:

1. С проводника снимается изоляционный слой на длину гильзы (около 3 см).
2. Нарезаются отрезки провода аналогичной марки и сечения длиной 10 см.
3. В крайней коробке на подводящем проводе делают 2 ответвления — на эту и соседнюю розетку.
4. В гильзу вводятся три проводника одного цвета, после чего обжимаются. Эта операция должна быть выполнена для всех трех проводников — фазы, рабочего и защитного нуля.
5. Затем от разветвления 3 проводника используются для коммутации текущей розетки, а оставшиеся протягиваются в следующую коробку.
6. Операция повторяется на всех других розетках, кроме последней.
7. После подключения все соединения необходимо изолировать с помощью термоусадочного материала.

Ниже приведена схема такой коммутации.

В результате к общей трассе должны быть подключены все розетки. Если одно устройство выйдет из строя, то остальные продолжат исправно функционировать. Похожая схема используется и при подключении группы светильников. Ее очень просто реализовать с помощью клемм Wago. Питающий проводник разделяется на два, один из которых используется для подключения ближайшего светильника через трехместную клемму, а второй является продолжением трассы. Процесс повторяется до последнего элемента схемы.

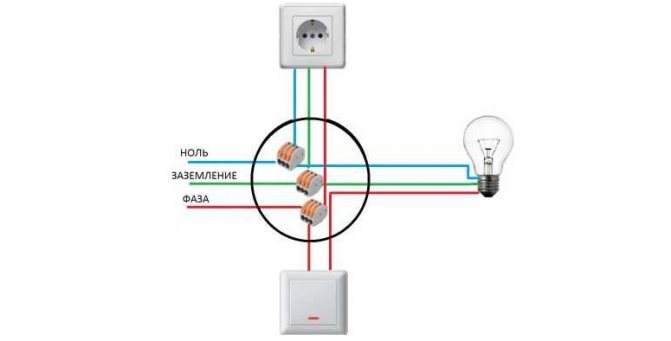

Розетки и светильники в одной цепи

Розетки и светильники в одной цепи

Получите питание с помощью этого руководства по подключению розеток и светильников

Фото: demaerre / iStock / Getty Images Plus / Getty Images

Difficulty

Expert

Для этого требуется серьезное ноу-хау.

Время выполнения

1 час 30 минут

Этот проект может занять гораздо больше времени, в зависимости от того, сколько светильников и розеток вы хотите установить.

50–100 долларов

Вкладывайте деньги в будущие проекты.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам понадобится:

ИНСТРУМЕНТЫ

• Тестер напряжения
• Инструмент для зачистки проводов
• Острогубцы
• Отвертка
• Кусачки 900 04
• Утепленные рабочие ботинки
• Защитные очки
• Электрические перчатки

ПРИНАДЛЕЖНОСТИ

• Розетка на 20 А
• 2 розетки
• 1 светильник J-коробка
• Однополюсный выключатель света
• Светильник
• Кабель калибра 12/2

9 0003 Кабель калибра 12/3

• 2- Рычажные и трехрычажные WAGO

Независимо от того, отделываете ли вы свой подвал, подключаете электричество к своей вспомогательной жилой единице или хотите добавить однополюсный выключатель света и розетки в свой сарай, научитесь подключать розетки и свет к Та же схема — это один из способов добавить освещения и мощности в ваше пространство.

Для подключения розеток и освещения требуются глубокие знания электропроводки. Вы не должны пытаться провести электричество в своем доме, если у вас нет предварительного опыта, так как это может быть опасно для вашего дома и личной безопасности. Однако, если вы разбираетесь в электрических цепях, выполните следующие действия, чтобы подключить розетки и свет к той же цепи.

Подготовка к подключению розеток и осветительных приборов к одной цепи

Прежде чем приступить к монтажу проводки, необходимо выполнить несколько подготовительных шагов. При работе с электричеством важно знать, где нельзя устанавливать розетки и свет, сколько можно установить и как это сделать безопасно. В зависимости от того, где вы живете, вам также может потребоваться убедиться, что у вас есть правильные разрешения на подключение электричества к вашему дому.

Когда не следует устанавливать розетки и светильники в одну цепь

Во многих домах установка розеток и светильников в одной цепи невозможна — в некоторых случаях правила могут даже запрещать вам подключать их в одну цепь. Возможно, вы захотите установить выделенную цепь для своих розеток, чтобы избежать использования той же цепи, что и ваши светильники, если верно любое из следующих условий:

• Для вашей цепи требуется больше ампер, чем максимальная мощность: Для питания розеток требуется больше ампер чем осветительные приборы, поэтому убедитесь, что ваша схема выдерживает нагрузку.

• Местные правила не разрешают подключение такого типа: Некоторые муниципалитеты могут запрещать подключение светильников и розеток к одной и той же цепи. Проверьте свои местные коды, чтобы быть в безопасности.

• Вы хотите сохранить питание в своих светильниках: Если ваши розетки перегружают цепь и вызывают срабатывание выключателя или перегорание предохранителя, подключение освещения к другой цепи предотвратит полную темноту в этой комнате.

• Ваш бюджет: Установка отдельной цепи для освещения более экономична, чем установка цепи для розеток и освещения, поскольку для освещения требуется минимальное количество электроэнергии и используются более тонкие типы проводов.

Расчет количества источников света и розеток в одной цепи

Фото: photovs / iStock / Getty Images Plus / Getty Images

В среднем ваши цепи освещения и розетки составляют 15 или 20 ампер, в то время как более крупные приборы обычно потребляют 30 ампер. -ампер, 35-ампер или 40-ампер цепи. Более крупные системы могут потребовать больше ампер. В этом практическом руководстве мы сосредоточимся на стандартной цепи на 20 ампер и 120 вольт, которая должна охватывать ваши светильники и розетки. Если вы хотите использовать 15-амперную цепь, вам нужно будет настроить размеры проводов на калибры 14/2 и 14/3 и учесть меньшую емкость.

Национальный электротехнический кодекс (NEC) рекомендует следовать правилу 80% мощности, и некоторые штаты или местные муниципалитеты могут потребовать от вас соблюдения этого правила при установке розеток и осветительных приборов в цепи. Правило 80% гласит, что вы не должны загружать более 80% максимальной нагрузки цепи. Тогда цепь на 20 ампер будет иметь мощность 18 ампер. Согласно этому правилу, стандартная 20-амперная 120-вольтовая цепь может иметь до 10 розеток или 2160 Вт.

Чтобы рассчитать, сможете ли вы установить розетки и освещение в цепи вашего дома, выполните следующие действия:

1. Рассчитайте общую мощность ваших устройств и лампочек. Для освещения вы можете посмотреть количество ватт на лампочках, а для розеток рассчитать ватты, которые ваши приборы используют для питания.

2. Вычтите сумму из 80% максимальной нагрузки цепи.

3. Ваши потребности могут меняться со временем, поэтому оставьте достаточно мощности для маневра в будущем для более крупных приборов или более мощных лампочек.

Соблюдайте правила электробезопасности

Работа с электричеством может быть опасной. Неправильная электропроводка может означать, что электрическая система вашего дома не соответствует нормам, что подвергает ее риску поражения электрическим током или пожара. Помните, что если у вас нет опыта подключения розеток и освещения, вам следует нанять профессионального электрика для выполнения этой работы.

В целях безопасности надевайте средства индивидуальной защиты, такие как изолированные рабочие ботинки, электрические перчатки и защитные очки. Если вы подключаете розетки и свет к одной цепи во влажных помещениях дома, вам также необходимо установить розетки GFCI, а не обычную розетку для дополнительной защиты.

Получение соответствующего разрешения

Прежде чем начать, вам может потребоваться получить разрешение от местного муниципалитета в целях безопасности. За разрешением на электричество обычно следует проверка местным сертифицированным инспектором по электрике после того, как вы завершили установку.

1. Отключите питание и проверьте наличие электрического тока

   Фото: simpson33 / iStock / Getty Images Plus / Getty Images вы работаете с. Найдите коробку с автоматическим выключателем, найдите выключатель, соответствующий рассматриваемой розетке или светильнику, и переведите его в положение «выключено».

   Затем убедитесь, что ток отсутствует. Используйте вольтметр или мультиметр, чтобы проверить провода на наличие признаков напряжения. Если ток не обнаружен, переходите к следующему шагу.

2. Установка электрических коробок

   Если у вас еще нет электрических коробок, вам необходимо установить три коробки: распределительную коробку для светильника и две розетки. Чтобы обеспечить устойчивость электрических коробок, закрепите их на шпильках или на боковых сторонах шпилек для лучшей устойчивости. Старайтесь устанавливать электрические розетки на высоте не менее 12 дюймов над землей.

3. Установка существующего кабеля

   Установив электрические коробки, подсоедините существующий провод к вашей первой электрической коробке. Вам понадобится кабель от светильника к розетке и еще один, идущий от розетки к светильнику. Убедитесь, что этот провод имеет такое же сечение, что и провод, который вы планируете использовать для нового участка цепи. В данном случае это провод калибра 12/2.

   Протяните не менее 6 дюймов кабеля. Вы можете использовать внешний кабель для этого шага или протянуть кабель через гипсокартон, в зависимости от того, где вы установили электрические коробки.

4. Отрежьте новые провода

   С помощью кусачек отрежьте около 6 дюймов новой проводки калибра 12/2, чтобы установить косичку. Для справки, электрическая косичка — это метод, при котором вы удлиняете короткие провода или объединяете несколько проводов вместе, оставляя доступным проводник, который можно подключить к электрическим устройствам. Вы будете использовать только два провода — провод под напряжением (черный) и провод заземления. Оставьте пока нейтральный белый провод в покое.

5. Зачистите провода

   Фото: jopstock/Moment/Getty Images

   Далее вам понадобятся инструменты для зачистки проводов, чтобы зачистить провод от ½ до ¾ дюйма. Большинство розеток имеют углубление на задней части розетки, чтобы определить, сколько проводов вам нужно зачистить для клемм.

   Чтобы зачистить провод, зажмите инструмент для зачистки проводов вокруг соответствующей выемки на проводе. Плотно закройте инструмент для зачистки проводов, чтобы прорезать внешний слой оболочки. Затем, удерживая зачищенный провод, снимите оболочку с конца провода.

6. Подсоедините пигтейлы к выключателю освещения

   Затем сделайте крючок из проводов с помощью острогубцев, затем оберните каждый из проводов по часовой стрелке вокруг соответствующих клемм однополюсного выключателя света. .

7. Установка кабеля 12/3

   Выньте кабель калибра 12/3 и протяните его через заднюю часть распределительной коробки. Выполните те же действия, что и для зачистки кабеля 12/2. Затем сделайте крючок из красного провода и подключите его к последней клемме выключателя света, затягивая его по часовой стрелке.

8. Подключение проводов выключателя освещения

   Чтобы соединить провода в цепь, вы можете использовать либо две гайки для проводов, либо два трехрычажных WAGO. В этом уроке мы будем использовать WAGO, которые проще использовать, когда у вас есть несколько проводов в электрической коробке одновременно.

   Используйте WAGO, чтобы прочно вставить все черные горячие провода в три отверстия. Соедините два нулевых провода двухрычажным WAGO. Дважды проверьте, чтобы правильные провода подключались к соответствующим проводам.

9. Закрепите провода в коробке светильника

   Полностью установив выключатель света, протяните другой конец кабеля калибра 12/3 через соединительную коробку. С помощью двух трехрычажных WAGOS подключите провод заземления от 12/3 к светильнику.

   Повторите этот шаг с горячими черными проводами. У вас должно быть несколько неподключенных проводов, в том числе один горячий и один красный провод от 12/3, и один горячий провод от оставшегося светильника.

10. Протяните кабель 12/2 через коробку светильника

    Отрежьте кабель калибра 12/2 так, чтобы у него было 6 дюймов провода как для коробки светильника, так и для розетки. Зачистите провода так же, как и в предыдущих шагах, используя инструмент для зачистки проводов.

11. Подключение следующих проводов

    Используйте трехрычажный WAGO для объединения трех нейтральных проводов. Объедините два заземляющих провода, а затем соедините два черных горячих провода от ваших кабелей 12/3 и 12/2 с двухрычажным WAGO.

12. Установка светильника

    Чтобы установить светильник, возьмите красный провод от 12/3 и черный провод от светильника и соедините их двухрычажным разъемом WAGO. Как всегда, соблюдайте предельную осторожность при работе с электрическими проводами и выполнении соединений.

13. Пропустите кабель 12/2 через розеточную коробку

    Теперь пришло время подключить цепь от светильника к розетке. Протяните другой конец кабеля 12/2 через розеточную коробку. У вас должно быть 6 дюймов провода в последней коробке.

14. Установка розетки

    Зачистите оставшиеся нейтральный, горячий и заземляющий провода и сделайте крючки на каждом проводе, прежде чем подключать их к соответствующим клеммам розетки. Используйте отвертку, чтобы затянуть провода.

15. Проверьте свою цепь

    Фото: Maskot/DigitalVision/Getty Images

    Установив новый выключатель света, светильник и розетку, снова включите питание и включите переключатель, чтобы проверить цепь. Подключите электронное устройство к розетке, чтобы убедиться, что оно работает. Если он не выключает питание и работает в обратном направлении, чтобы определить проблему.

Сделай сам вместо того, чтобы нанять профессионала

Помните, что электрические розетки и светильники в одной цепи могут привести к поражению электрическим током или пожару, поэтому вам не следует пытаться это сделать, если у вас нет опыта работы с электропроводкой. Если у вас есть какие-либо сомнения относительно попытки выполнить этот проект самостоятельно, наймите электрика рядом с вами, чтобы завершить установку и дать вам душевное спокойствие.

Стоимость найма электрика для подключения розеток и освещения в вашем доме составляет от до 100 долларов в час , не включая материалы. Многие электрики берут около 150 долларов за первый час обслуживания, чтобы покрыть транспортные расходы и любые непредвиденные обстоятельства. Вы можете сэкономить около $ 50 , если решите сделать это своими руками, но опять же, делайте это только в том случае, если вы уверены в своей способности подключить розетки и свет к одной и той же цепи.

Часто задаваемые вопросы

Хотя вам может и не понадобиться подключать светильники и розетки к отдельным цепям, некоторые местные правила могут требовать использования отдельных цепей. Установка отдельной цепи помогает предотвратить полную темноту в вашем доме, когда ваши розетки потребляют слишком много энергии и перегорают предохранитель или отключают выключатель. Это также стоит меньше и проще просто установить новую цепь.

Самый простой способ рассчитать, сколько розеток и светильников вы можете иметь в своей цепи, — поставить одну розетку на 1½ ампера, а затем умножить общий ток на 80%, чтобы учесть максимальную мощность вашего автоматического выключателя. Если у вас есть 15-амперная цепь, это означает, что вы можете иметь до восьми розеток или ламп. Если у вас есть 20-амперная цепь, вы можете иметь до 10 розеток.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• 6 простых советов по обновлению домашней электросистемы

  Бен Киссам • 21 сентября 2021 г.

• Сколько стоит сетевой фильтр для всего дома? [Данные за 2023 год]

  Автор Allie Ogletree • 16 мая 2023 г.

• 11 Признаки проблем с электричеством в вашем доме

  Автор Мелисса Грэм • 5 мая 2023 г.

Подключение потолочного светильника к розетке

» Дом
» Справочник по электропроводке
» Ремонт электрики
» Подключение светильников

» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Узнайте, чем делятся другие, по адресу Спросите электрика:
***** Отлично. Джеймс из озера Каньон, Техас

Как подключить потолочный светильник к розетке

Видео по электромонтажу Как установить встраиваемые светильники ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Посетите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

Подключение потолочного светильника к розетке.

При выходе из 12 ga. проводная розетка для питания потолочного светильника через настенный выключатель, может ли провод от розетки к свету быть 14 ga или он тоже должен быть 12 ga?.

Кроме того, не зная о новом требовании к четырем проводам для плит и сушилок, я уже купил нарезанный по длине трехжильный провод до того, как купил приборы.

Могу ли я использовать имеющийся у меня трехжильный кабель и проложить с ним один провод, чтобы сделать его четырехпроводным? Это новое строительство.

Спасибо- Вуди

Привет, Вуди — отличные вопросы!
При прокладке проводки от розетки к светильнику или в любом случае удлинения проводки от существующей цепи вы должны придерживаться того же размера провода, чтобы обеспечить безопасность и целостность защиты цепи.

Что касается трехжильного кабеля вместо четырехжильного, я бы посоветовал не прокладывать отдельный провод, чтобы добавить четвертый провод к трехжильному кабелю. Причина в том, что один из проводов в трехжильном кабеле, скорее всего, неизолирован и может использоваться только для заземления, а это означает, что если вы проложите четвертый отдельный провод, чтобы сделать его четырехжильным, одиночный провод не будет защищен. потому что он должен быть заключен в защитную оболочку или кабелепровод.

Вы можете попробовать вернуть кабель, сказать им, что допустили ошибку, и посмотреть, зачислят ли они вас на четырехжильный кабель. Я уверен, что они рассмотрят это, чтобы продать вам четырехжильный кабель.

Будьте осторожны и берегите себя — никогда не работайте с цепями под напряжением!

стиль = «очистить: слева»>

Электропроводка светильников

Подключение электрических светильников
Проводка стробоскопа против грызунов
Подвальная проводка для освещения и розеток
Проводка управления ИК-освещением
Проводка для преобразования осветительных приборов
Замена балласта освещения
Подключение скрытых светильников и выключателей
Замена лампочки типа А
Проводка распределительной коробки для настенного светильника
Что заставляет свет тускнеть
Почему лампы CFL быстро перегорают
Подключение движущегося света и камеры безопасности
Подключение потолочного светильника к розетке
Подключение света от настенного выключателя

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, включенная в список UL, указывает на неправильное подключение. Очень удобный и простой в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, который удобен для крепления провода к винтовым клеммам выключателей и розеток.
