Схема подключения выключателя без распределительной коробки (вариант 2)

Информация о материале

Опубликовано: 08 сентября 2015

Просмотров: 16556

Уважаемые читатели сайта «Сам себе электрик», здесь хочу рассказать вам как подключить выключатель без применения распределительной коробки. В данном варианте схемы будут присутствовать соединения проводов, но они будут находиться в самой коробке выключателя. Этот способ имеет право на жизнь и он позволяет сэкономить трудозатраты на сверлении стен коронкой. Ниже вы найдете наглядные фотографии снабженные необходимыми пояснениями, которые помогут вам понять и самим реализовать данную схему подключения выключателя без распределительной коробки.

В самом начале нам необходимо проложить все необходимые кабели. Первый должен идти от домашнего распределительного щитка или от рапредкоробки линии освещения к самому выключателю. Как правило, провода освещения крепят к потолку и спускают вниз строго вертикально на выключатель. Второй кабель необходимо проложить от самого выключателя до светильника. Таким образом получится, что в вертикальной штробе от потолка до места выключателя будут идти два кабеля.

На фото ниже штроба уже заштукатурена, но хорошо видно эти два кабеля.

Оставляем кабель нужной длины (15 сантиметров будет достаточно) и разделываем его.

Для подключения одноклавишного выключателя все жилы смело разделяем по цветам.

• Белой жилой первого кабеля будет приходить «фаза» от щитка и через выключатель будет «фаза» уходить белой жилой второго кабеля на светильник.
• Голубой (бело-голубой) жилой первого кабеля будет приходить «ноль» от щитка и через соединение проводов будет сразу «ноль» уходить голубой жилой второго кабеля на светильник.
• Желто-зеленой жилой первого кабеля будет приходить «заземление» от щитка и через соединение проводов будет сразу «заземление» уходить желто-зеленой жилой второго кабеля на светильник.

Для подключения двухклавишного выключателя схема будет немного другая. В двух словах: для ее реализации нужно приходящую желто-зеленую жилу от щитка заизолировать и оставить, а отходящую на светильник желто-зеленую жилу подключить к выключателю.  Если не понятно и вам нужно более подробное ее объяснение, то напишите это в комментариях и я тогда распишу схему подробнее.

Затем рабочие нулевые и защитные нулевые проводники соединяем между собой. В данном примере я привожу соединение жил с помощью скрутки и последующей пайкой. Также предлагаю вам познакомиться и с другими способами соединения проводов.

Былые жилы подключаем на контакты выключателя. Им будет размыкаться «фаза».

Скрутки обязательно пропаиваем.

Затем скрутки необходимо изолировать. Это можно сделать с помощью изоляционной ленты или термоусаживаемой трубки. Подробнее об этом читайте здесь.

Аккуратно укладываем провода в коробку за сам выключатель.

Прижимаем и ставим на место выключатель.

Крепим его саморезами к коробке.

Вот и все! Мы реализовали схему подключения выключателя без распределительной коробки. А вы используете такой способ подключения выключателя?

Улыбнемся:

Разговаривают трое хирургов.
Первый:
— Удобнее всего оперировать библиотекарей, т.к. у них там все расположено в алфавитном порядке.
Второй:
— Нет, удобнее всего оперировать электриков, т.к. у них там все различается по цветам.
Третий:
— Но всего удобнее оперировать автомехаников, т.к. если после операции остается что-то лишнее, то они к этому относятся с пониманием и не возмущаются.

• Назад

• Вперед

Добавить комментарий

Проводка без распределительных коробок: схема, особенности

Проводка без распределительных коробок — это методика монтажа, которая получила развитие сравнительно недавно, в отдельных вопросах она имеет положительные моменты и не противоречит требованиям руководящих документов ПУЭ и ПТЭЭП. Но она так же имеет недостатки и вызывает много противоречий в профессиональных кругах. Расскажем в статье о всех нюансах ее монтажа.

Содержание

1. В каких случаях предпочитают использовать монтаж без распределительных коробок
2. Технические решения по проводке без распределительных коробок
3. Рекомендуемые провода для бескоробочной проводки
4. Особенности монтажа розеток без разветвительных коробок
5. Монтаж проводки с обрывом линии
6. Подключение розеток без обрыва проводов
7. Использование подрозетника в качестве распределительной коробки
8. Подключение проводов в подрозетнике
9. Особенности монтажа осветительных сетей без разветвительных коробок
10. Подключение сети с одноклавишными и двухклавишными выключателями
11. Достоинства и недостатки монтажа без распределительных коробок
12. Часто задаваемые вопросы

В каких случаях предпочитают использовать монтаж без распределительных коробок

Главным аргументом, привлекающим заказчиков к использованию этой методики, является отсутствие распределительных коробок на верхней части стен. Считается, что они портят вид интерьера, крышки не всегда вписываются в картину общего дизайна. Если их закрывать обоями или штукатуркой в случае возникновения неисправности в сети для их устранения требуются разрушения отдельных участков.

При вскрытии коробки возникает необходимость отрывать часть обоев или разрушить штукатурные покрытия гипсовую лепку и другие элементы интерьера. По сути это приводит к масштабному ремонту, который требует не малых трудозатрат и средств.

Чтобы избавится, от перспективы разрушения результатов дорогостоящего ремонта прибегают к методам монтажа электрической проводки без использования распределительных коробок. Читайте также статью: → «Как сделать монтаж электропроводки в полу?». Это в интересах заказчиков, но в методике есть привлекательная сторона для монтажников, снижаются трудозатраты, нет необходимости долбить отверстия под коробки и делать штробы от них.

Совет №1. Если у вас дорогая отделка стен, делайте проводку под полом без распределительных коробок.

Технические решения по проводке без распределительных коробок

В отдельных случаях ПУЭ даже требует поступать именно таким образом, запрещается заводить в распределительную коробку и делать ответвления от линий которые запитывают электроплиты, нагревательные котлы, кондиционеры и другие приборы, потребляющие большие мощности электроэнергии. Для них в распределительных щитах устанавливается выделенный автомат защиты, от которого прокладывается своя кабельная линия, вся эта цепь является отдельной группой.

Розетки в схеме без распределительных коробок можно подключить их параллельно в цепи одной группы. Как показывает практика не более 8 штук на одну линию, даже может меньше. Количество зависит от конкретных условий объекта, требует индивидуального расчета, учитывающего мощности электробытовых приборов, которые будут подключаться к розеткам в этой группе. Читайте также статью: → «Правила эксплуатации электропроводки».

В таком случае в схеме электроснабжения дома или квартиры может быть несколько розеточных групп с отдельными автоматами защиты в распределительном щите. Их можно развести по разным комнатам или на одной линии может быть несколько помещений вариантов много. Выбор определяет заказчик, согласовывая технические возможности с подрядчиком (электромонтажниками).

В осветительных сетях поступают аналогичным образом, сложности возникают только с установкой выключателей в этих линиях. Но проблема решается, все необходимые соединения делаются в коробке, в которой устанавливается переключатель света. Токовые нагрузки в цепях освещения, как правило, значительно меньше, чем в розеточной группе, поэтому провода тоньше. Это позволяет упаковать контактные группы соединений без ущерба для монтажа устройства выключателя в посадочную коробку.

Рекомендуемые провода для бескоробочной проводки

Между распределительными коробками прокладывали проводники с жилами 4 — 6 мм², от него делали отводы для отдельно взятых розеток и осветительных приборов более тонкими проводами. Общий провод был рассчитан на нагрузку всех потребителей в группе. В нашем варианте сечение 4-6мм² будет не совсем удобно для подключения к контактам и упаковке в подрозетниках.

Такие провода жесткие, трудно зажимаются болтовыми соединениями контактов, иногда клемы даже ломаются. Очень удобно использовать медный  провод  2,5 мм², он  эластичный и отлично помещается в пазы клем. Токовые нагрузки, которые жилы способны выдержать, можно посмотреть в таблице. Исходя из этого, сделать расчеты по количеству розеток в группе и мощности подключаемых бытовых приборов.

Исходя из рассчитанных значений провод в 2,5 мм² может выдерживать нагрузку до 16А. Собраны данные примерных мощностей и токов, которые потребляют бытовые приборы различного назначения. Используя эту информацию можно предположить сколько и какие приборы включать в розеточную группу.

Тип бытовой техники	мощность в Вт	ток в Амперах
Ламы накаливания старых образцов	60 – 250	0,3 – 1
Малогабаритные нагревательные приборы чайники, кофейники и кипятильники	1000 – 2000	5,5 – 10
Стационарные и переносные электрические плиты	1000 – 6000	6 – 55
Микроволновки различных марок	1500 – 2200	8 – 10,5
Кухонные электрические мясорубки не производственного назначения, для домашнего пользования.	1500 – 2200	8 – 10,5
Тостеры для запекания хлеба	500 – 1500	2,5 – 8
Оборудование для приготовления гриль блюд	1200 – 2000	7,5 – 8
Блендоры и миксеры	500 – 1500	2,5 – 9
Кухонные комбайны	500 – 1500	2,5 – 9
Электрическая духовка	1000 – 2000	5,5 – 8
машины для мытья посуды	1000 – 2000	5,5 – 8
Бытовые стиральные машины	1200 – 2000	5.5 – 8
Электрические сушилки для обуви или белья	2000 – 3000	8 – 12
Утюги не промышленного назначения	1200 – 2000	5. 5 – 8
Напольные и переносные пылесосы	800 – 2000	3.5 – 8
Спиральные обогреватели	500 – 3000	1.8 – 12
Ручные фены для сушки волос	500 – 1500	1.5 – 7
Сплит системы и кондиционеры	1000 – 3000	6 – 12
компьютеры	300 – 800	0.8 – 3,2
Ручной электроинструмент (Болгарка, дрель, перфораторы, лобзик и т.п.)	500 – 2500	1.8 – 12

Для осветительных приборов рекомендуется прокладывать трехпроводный кабель от 0,7 до 1 мм² . Практика показывает, что этого вполне достаточно, особенно когда используются светодиодные светильники и энергосберегающие лампы.

Особенности монтажа розеток без разветвительных коробок

От автомата в распределительном щите провод розеточной группы прокладывается в общей штробе с кабелями других групп. В местах ответвления он не заводится в распределительные коробки, уходит по своему маршруту в отдельно проложенной штробе. В  подрозетниках,  делается петля длинной в 15 см. эта часть кабеля предназначена для разделки и подключения к контактам. Это отработанная методика укладки кабеля, далее можно выделить несколько методов разделки кабеля и подключения к контактной группе розеток.

Монтаж проводки с обрывом линии

Для подключения проводов к клемам петля перекусывается в середине, снимается внешняя оболочка с кабеля на 10 — 15 см, кончики всех проводов зачищаются на 1-1,5 см от изоляции. Оголенные концы крепятся на контакты в соответствии с назначением по цветам.

• Синий провод — на контакт нейтрали;
• Красный коричневый или черный на контакт фазы;
• Желто – зеленый на клему заземления.

На каждом контакте зажаты два провода приходящий от РЩ и уходящий на следующую розетку.

Все бы было хорошо, если бы не противоречия с пунктом 1.7.144 ПУЭ (Правила устройства электроустановок). Провод заземления, обозначаемый РЕ должен крепиться отдельной клемой от каждого потребителя (розетки с включенным бытовым прибором). Желто – зеленый проводник  должен быть цельным по всей длине, от распределительного щита, до розетки.  Допускаются неразборные соединения в распределительных коробках в  виде сварки, пайки, или опрессовки специальными гильзами. В нашем случае разделительных коробок нет, поэтому такой метод по отношению к РЕ проводу не соответствует требованиям руководящих документов по монтажу электропроводки. Некоторые электрики этим пренебрегают, это является большой ошибкой.

Соединенные между розетками отрезки заземляющего провода, могут потерять надежный контакт. Этому способствует длительная нагрузка с большими токами, утюг или электрообогреватель, фен и другие бытовые приборы. При нагревании металлические элементы на контактах расширяются, после отключения нагрузки остывают, со временем это приводит к ослаблению болтового соединения контактной группы. Болты на контактах надо периодически подтягивать, в противном случае это может привести к возгоранию.

В случае с РЕ проводником опасность повышается в двойне, он является важнейшим элементом в цепи защиты людей, УЗО (устройство защиты от прикосновения) исключает поражение током, мгновенно отключает сеть. Если в цепи на одной из розеток провод заземления не будет иметь надежного контакта, эта розетка и все последующие останутся без защиты. Возникнет угроза прохождения тока на корпус бытовых приборов подключенных к розеткам, защита при этом не сработает,  прикосновение к металлическим частям бытовой техники приведет к поражению электрическим током. Поэтому электромонтажники, которые применяют такой метод подключения, берут на свою совесть большую ответственность.

Этот недостаток не означает отрицание такого способа подключения, надо на каждой розетке сложить оголенные концы желто-зеленых проводов, добавить третий отрезок 4-5 см, сделать скрутку. Одеть на соединение медную гильзу соответствующего размера, и опрессовать. Оставшейся кончик третьего провода зачистить и закрепить на заземляющую клему розетки. Гильзу заизолируйте, соединение будет надежным, неразборным, что соответствует всем требованиям. Читайте также статью: → «Технология соединения проводов способом опретсовки в металлических гильзах».

Подключение розеток без обрыва проводов

Этот способ позволяет соблюдать правила подключения относительно заземляющего провода. Не обрезая проводов на петлях в подрозетниках, снимается внешняя оболочка с кабеля. Провода в петле каждого проводника складываются, на кончике снимается изоляция, при этом токопроводящая жила остается целой.

Оголенные концы крепятся на контакты, в этом случае даже если контакты на одной из розеток ослабеют, это не обесточит остальные розетки. В случае с РЕ проводником розетки будут подключены в систему защиты, так как  провода остаются целыми, разрыва в общей цепи не будет, отключится только одна розетка.

Использование подрозетника в качестве распределительной коробки

В этом случае схема собирается в классическом варианте, как в распределительной коробке. Только отвод к розетке будет очень короткий не более 10 см, а не от потолка к полу как это делается с использованием распредкоробок.

Концы входящего и выходящего кабеля для разделки и соединения тоже следует сделать более короткими, не более 10 см. Это позволит компактно упаковать скрутки с изоляцией на дне подрозетника, чтобы они не мешали установке самой розетки.

Подключение проводов в подрозетнике

Особенности монтажа осветительных сетей без разветвительных коробок

Как и в розеточных группах, цель методики сводится к уменьшению контактов,  трудозатрат и повышению надежности. Можно для одноклавишных выключателей использовать двухжильные провода, но рекомендуется прокладывать кабель с тремя проводами. Это вызвано тем, что современные люстры, светильники имеют на корпусе клему для заземляющего провода, лучше выполнить все требования по безопасности.

Подключение сети с одноклавишными и двухклавишными выключателями

Для лучшего понимания на упрощенной схеме рассмотрим способы подключения, от распределительного щита до ближайшего выключателя прокладываем провод фазы, нулевую и заземляющую жилы тянем до осветительного прибора. Заземление крепится на корпус светильника, N – нейтральный провод на контакт патрона для лампы.

Фазный провод фиксируется на входящем контакте выключателя, с выходящего контакта прокладывается проводник на свободный контакт патрона для лампы. Все технология не хитрая, полное отсутствие лишних контактов и соединительных коробок. Если в осветительной группе несколько элементов в разных комнатах, в коробке первого выключателя делаем соединения и прокладываем линию дальше. Как и в розеточных группах соединения можно выполнить на клемах выключателя.  В классическом варианте, контакты  скручиваются, изолируются, упаковываются на дне посадочной коробки для выключателя.

На схеме показано подключение одноклавишного и двухклавишного переключателей в одной группе.

Достоинствами методики без разветвительных коробок считается:

• Уменьшение контактных соединений, что снижает вероятность аварийных ситуаций;
• Снижение трудозатрат на этапе монтажных работ;
• Простота схемы подключения, при отсутствии многочисленных концов в распределительных коробках снижается вероятность ошибок при соединении;
• Для заказчиков при уменьшении элементов проводки, в данном случае распределительных коробок снижается стоимость работ.
• Улучшение интерьера помещений;
• При обслуживании и ремонте исключается необходимость разрушать элементы декора на верхних участках стен.

К недостаткам можно отнести следующие моменты:

• Не стандартные подключения затрудняют ремонт и обслуживание проводки, электриками которые не участвовали в процессе монтажа;
• Увеличение количества групп, следовательно, и проводов. Это утверждение спорно, исключаются провода от коробок к розеткам, поэтому разница по длине расходуемых проводов не значительная.
• На отдельных участках приходится с проводов снимать внешнюю оболочку кабеля, в результате чего отсутствует элемент двойной изоляции.

Совет №2 Последний недостаток легко устраняется, перед прокладкой одевайте на провод кембрик или прокладывайте на этом участке отдельный провод с хорошей изоляцией.

Часто задаваемые вопросы

Вопрос №1. Провода будут заштукатурены, можно на отдельных участках укладывать провода с изоляцией не соответствующей по цвету назначения?

Можно укладывать провода вообще одного цвета белого или синего, любого который у вас есть. Главное требование чтобы была надежная изоляция, и сечение соответствовало нагрузке. Чтобы не запутаться обязательно в местах соединения и подключения на провод одевается кембрик, термоусадочная трубка или наматывается изолирующая лента цвета по функциональному назначению провода:

• Синий – нулевой;
• Красный , черный, коричневый – фаза;
• Желто – зеленый – заземление.

Вопрос №2. Если использовать розетки и выключатели не с болтовыми контактами, а зажимными на пружинах, отпадает необходимость периодически протягивать контакты, исключается разрыв в последовательности. Значит можно проводить монтаж, откусывая провода на отдельные интервалы?

Сто процентной надежности пружинная группа контактов не дает, кроме того нарушаются требования ПУЭ. При отсутствии контакта на РЕ проводе повышается вероятность поражения электрическим током через корпус бытовых приборов. Что мешает сделать петли на проводах зачистить кончики, не разрывая токоведущую жилу и вставить в пружинные контакты. Соблюдаются все правила, и повышается надежность.

Вопрос №3. Если подключить к розетке провода разного сечения, это допускается?

Сечение должно соответствовать рассчитанной токовой нагрузке, больше можно, при условии, что это не помешает компактной упаковке соединений в подрозетниках.

Вопрос №4. Можно провод заземления проложить к корпусу люстры по кратчайшему расстоянию от арматуры потолочной плиты?

Обычно арматура железобетонных конструкций заземляется, но где гарантии, что отдельные элементы являются частью общего контура. Надо проводить измерения сопротивления заземления, зачем вам эти проблемы протащите провод от РЩ.

Вопрос №5. На корпусе люстры нет контакта для заземляющего провода, что делать?

Грех такое советовать, но ничего не делайте, Это отклонение от правил, но в нашей реальности часто встречается. Сделайте двухпроводное подключение, учитывая, что дети на потолок не полезут, а взрослые, перед тем как поменять лампочку отключат выключатель, ничего страшного нет. Если корпус люстры не имеет металлических конструкций, пластиковый или из других не токопроводящих материалов, то и нарушений нет.

Оцените качество статьи:

Электрические установки, не требующие распределительных коробок

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 31.03.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. Он также является членом Наблюдательного совета The Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен
Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Кевин Норрис

Электрические нормы обычно требуют, чтобы все электрические устройства и проводные соединения с этими устройствами были заключены в утвержденную электрическую коробку. Часто известная как распределительная коробка , эта металлическая или пластиковая коробка включает в себя крышку для защиты проводки внутри и защиты вас от проводки. Это правило хорошо демонстрируется настенными выключателями, розетками и стандартными светильниками, для которых требуется распределительная коробка для монтажа устройства и размещения проводных соединений.

Но есть некоторые устройства, которые не требуют традиционной распределительной коробки по той простой причине, что они имеют свои собственные встроенные коробки или корпуса для подключения проводов. Как правило, это устройства, которые надежно крепятся к поверхности, что позволяет им выполнять ту же основную функцию, что и распределительная коробка.

Что делают распределительные коробки

Распределительная коробка выполняет несколько важных функций:

• Закрывает соединения проводки и защищает их от физического повреждения
• Предоставляет средства для монтажа электрического устройства и крепления электрических кабелей, обслуживающих устройство
• Предотвращает случайный контакт с проводами и клеммами под напряжением
• Защищает от пожаров, удерживая провода под напряжением, которые могут отсоединиться от устройства

Если вы собираетесь использовать какое-либо устройство без распределительной коробки, очень важно, чтобы его система проводных соединений выполняла все необходимые функции, обеспечиваемые стандартной распределительной коробкой. Например, если у вас есть светильник, для монтажа которого не требуется коробка, но соединения проводов не защищены какой-либо крышкой, то вы не сможете использовать светильник без распределительной коробки. Или, если приспособление соответствует всем критериям коробки, но не имеет кабельного зажима, не используйте его без коробки.

Типы устройств, которым не нужны коробки

Первый признак того, что устройство предназначено для использования без распределительной коробки, заключается в том, что оно имеет собственный комплектный корпус. И, как правило, из него не будут выходить какие-либо провода, потому что эти провода находятся внутри отсека для подключения проводов. Общие примеры электрических устройств, не требующих распределительных коробок, включают:

• Встраиваемые светильники («банки»)
• Вентиляторы для ванных комнат
• Настенные обогреватели
• Светильники в виде люминесцентных ламп
• Вывоз мусора
• Нагреватели плинтуса

Многие стационарные приборы, такие как кухонные вытяжки, посудомоечные машины и водонагреватели, также не требуют распределительных коробок. В этих устройствах, если электрические провода будут открыты или проложены снаружи стены, потолка или пола, провода должны находиться внутри какого-либо гибкого кабелепровода или быть кабелем с металлической броней, а не стандартным неметаллическим (NM). кабель.

Ель / Кевин Норрис

Убедитесь, что кабели зажаты

Если вы добавляете новое устройство или заменяете старое устройство, для которого не требуется соединительная коробка, не забудьте закрепить входящий кабель кабельным зажимом. Если у устройства есть собственный зажим, используйте его, следуя инструкциям производителя. Некоторые устройства не имеют зажимов, но в коробке для подключения проводов есть выбивное отверстие, которое можно открыть и установить с помощью соответствующего металлического или пластикового кабельного зажима.

НИКОГДА не пропускайте кабель через отверстие в соединительной коробке без зажима. Выбивные отверстия в приспособлениях могут иметь острые кромки, которые могут прорезать оболочку кабеля, если за кабель тянут или если есть движение или вибрация самого устройства. Если оголенная проводка соприкоснется с металлическим корпусом, весь светильник может электризоваться.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. NFPA 731 Раздел 4.6.3.1 . Национальное агентство пожарной безопасности.

2. Открытая проводка и электрические компоненты под напряжением . Управление Конгресса по правам на рабочем месте.

Розетка с выключателем в одном корпусе

Электропроводка любого помещения состоит из трех обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения оборудования. И если в общественных местах нас мало волнует, что, где и как подключено, то дома хочется максимального удобства, эстетичного вида и хотя бы небольшой экономии. С точки зрения экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе. В чем заключается это преимущество мы рассмотрим ниже, а также поговорим об особенностях конструкции такого устройства, его разновидностях, недостатках и способах подключения розетки с выключателем к общей электрической сети.

Содержание

• Каковы преимущества и недостатки?
• Где лучше всего установить?
• Разновидности
• Устройство
• Установка наружного блока
• Установка внутреннего блока
• Схема подключения
• Несколько полезных советов

Каковы преимущества и недостатки?

Основным преимуществом такого устройства, как розетка и выключатель, совмещенных в одном корпусе, является экономия трудовых и материальных затрат. Если ставить эти устройства отдельно, то пришлось бы монтировать два отверстия в стене под монтажные коробки, покупать и устанавливать две розетки, прокладывать два отдельных двухжильных провода к выключателю и розетке. В случае установки блока вам понадобится один трехжильный провод и одна розетка (только она будет не круглой, а специальной овальной формы), что хоть немного сократит ваши временные и трудовые, а также финансовые затраты .

Иногда дополнительным преимуществом устройства, в котором розетка и выключатель совмещены в одном корпусе, является одинаковая высота их расположения.

Недостаток такой комбинации в том, что при выходе из строя одного устройства необходимо заменить весь блок.

Еще одним недостатком является сложность установки блока выключателей, совмещенного с розеткой, в бетонную стену. Для такого приспособления отверстие будет не круглым, а овальным; в бетоне его будет сложнее выбить.

Где лучше всего установить?

Такой блок очень удобно устанавливать в местах, где не требуется постоянное подключение электроприборов к розетке.

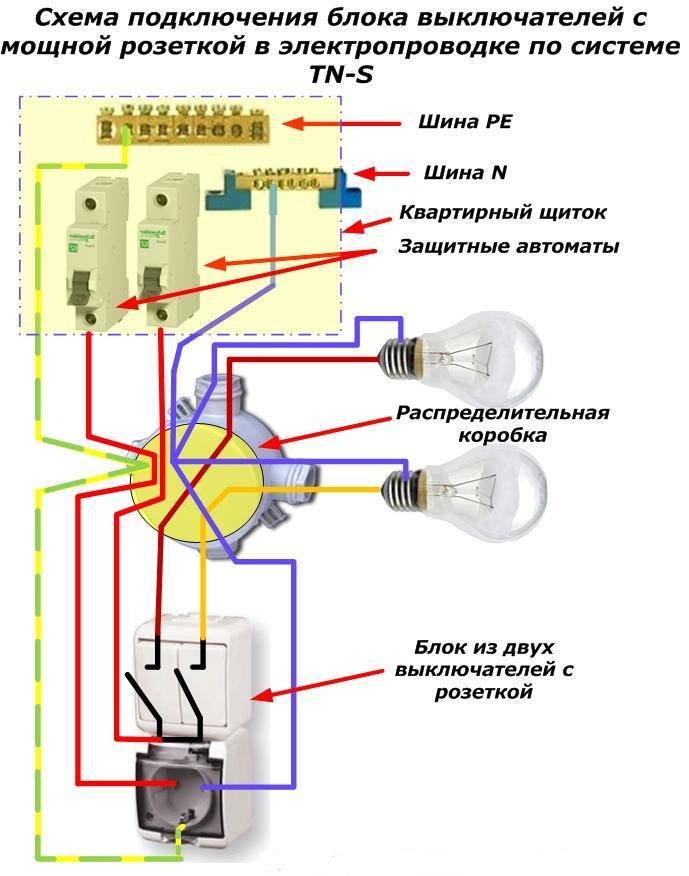

Перед подключением двойного выключателя для коридора и прилегающего совмещенного санузла (ванной с туалетом) подумайте, ставить ли общий блок с розеткой? Одна кнопка включает свет в коридоре, вторая — в ванной, а к розетке можно подключить фен, электродрель, пылесос, зарядить мобильный телефон.

Блок, в котором розетка с одноклавишным выключателем подходит для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной кнопки выключателя, чтобы зажечь лампу в комнате, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других помещениях (холл, кухня, спальня, детская) подключение комбинированного блока розетка-выключатель вряд ли целесообразно. У него не будет того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения обычно устанавливают при входе в помещение. Представьте, как некрасиво было бы, если бы шнур телевизора, компьютера, холодильника или кондиционера тянулся сюда, к розетке.

Поэтому, прежде чем подключать блок, объединяющий розетку с выключателем, хорошо подумайте, куда вы хотите его поставить, и нужен ли он там.

Разновидности

На рынке электротоваров представлено несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя кнопками расположены в едином корпусе. Они отличаются ценой, способом установки (в помещении или на улице), могут комплектоваться дополнительные функции – освещение или всевозможные защиты (от детей, влаги, пыли).

1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешевая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является недостатком.
2. Внутренний блок с выключателем и заземленной розеткой. Кнопка выключателя может иметь специальную световую индикацию, которая поможет легко найти коммутационный аппарат в темноте.
3. Наружный блок с однокнопочным выключателем и розеткой, оснащенный специальной пластиковой крышкой и защитой IP 54 (от проникновения пыли и воды).

Точно такие же модели можно использовать с тройным или двойным выключателем.

Блок выключателя-розетки внешний водонепроницаемый

По расположению выключателя и розетки блоки делятся на горизонтальные (коммутационные устройства расположены рядом друг с другом) и вертикальные (выключатель расположен сверху розетки).

вертикальный блок с выключателем с подсветкой

Наружные блоки применяются для монтажа с открытой электропроводкой, когда выключатель и розетка не утапливаются в специальное отверстие, а фиксируются планкой на поверхности стены. В этом случае провода прокладываются вдоль стен, их можно уложить в специальные пластиковые короба, завести в гофротрубы или просто открыто закрепить вдоль стен на фарфоровых изоляторах.

Внутренние блоки используются для скрытой проводки. Само устройство вставляется в розеточную коробку, расположенную в настенной распределительной коробке, а провода укладываются в специальные пазы внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, изготовленным из качественного пластика и заземленным.

Если в доме есть маленькие дети и чтобы они не могли самостоятельно познакомиться с электричеством, выбирайте модели, где на розетке есть специальные защитные шторки. Они замыкают контакты, и если ребенок начнет тыкать в розетку чем-то металлическим, как минимум возможность его попадания под напряжение будет исключена (шторы открываются только при одновременном вставлении двух штырей вилки).

Устройство

Перед подключением блока выключателя с розеткой немного поговорим о его конструкции.

Рассмотрим пример переключателя с двумя клавишами:

1. В середине гнезда находится винт, которым крепится защитная шторка для детей. Отвинтите этот винт и снимите затвор.
2. Осторожно извлеките оба ключа переключателя.
3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две кнопки, они расположены в одном корпусе.
5. Выключатель имеет входной контакт, к которому подходит фаза от питающей сети, и два отходящих контакта, к которым подключаются фазные провода светильников.
6. Розетка состоит из розетки, в которую вставляется вилка. Эта розетка подключается к контактной части, где есть две клеммы, к ним подключаются фазный и нулевой провода от питающей сети.

Установка наружного блока

Такой блок имеет свои преимущества и недостатки. Такую конструкцию легче устанавливать и заменять, а также по ее внешнему виду можно быстро обнаружить неисправности в работе устройства – это положительные моменты. Минусы только в том, что открытая проводка и наружные блоки не так красиво смотрятся в интерьере. Поэтому чаще всего такие устройства используют в гаражах, банях, сараях и других подсобных помещениях.

1. Любые работы, связанные с электричеством, всегда начинайте с обесточивания помещения, в котором будете работать. Отключите напряжение и с помощью индикаторной отвертки проверьте отсутствие напряжения.
2. Разберите корпус устройства, сняв верхнюю (или переднюю) крышку.
3. Задняя крышка с сердечником должна крепиться к стене. Приложите его в месте будущей установки и отметьте места крепления простым карандашом. Блок пока отложите в сторону, просверлите отмеченные места, вбейте дюбели. Теперь можно закрепить сердцевину блока саморезами.
4. Затем выполняется электрическая часть (о том, как подключить блок к сети электропитания, будет рассказано ниже), остается только надеть верхнюю крышку и зафиксировать ее винтами.

Важно! Если наружный блок устанавливается на деревянную стену, установите между ними паронитовую прокладку. В случае нагрева контактов и дальнейшего возгорания изоляции паронит предотвратит самовозгорание деревянной стены.

Установка внутреннего блока

Корпус коммутационного аппарата, встраиваемого в стену, не так бросается в глаза, не портит общий вид интерьера, поэтому метод закрытой проводки и внутреннего блока используется гораздо чаще, особенно в жилых помещениях.

1. Работу аналогично начинают со снятия напряжения в помещении и проверки его отсутствия.
2. Электродрелью со специальной насадкой в ​​стене просверлите отверстие под розетку.
3. Выберите специальную пластиковую втулку, которая представляет собой цельную деталь для двух монтажных мест. Закрепите его в отверстии в стене с помощью алебастра.
4. Вставить сердечник блока в розетку, выполнить все необходимые электрические соединения, после чего корпус необходимо надежно зафиксировать в розетке. Делается это с помощью распорных ножек.
5. Осталось установить верхнюю пластиковую крышку.

Как установить и подключить комнатный блок розеток можно посмотреть в этом видео:

Схема подключения

Простейшая схема — подключение однокнопочного выключателя с розеткой в ​​одном блоке.

Схема подключения розеточного блока ванной и туалета

От распределительной коробки к установленному блоку проложен трехжильный провод.

В распределительной коробке выполняется следующая коммутация:

• Нулевой провод питающей сети соединяется с нулевыми проводами, идущими к розетке и к светильнику.
• Фаза из сети подключена к фазному проводу розетки.

Теперь действия по переключению, которые необходимо произвести в самом блоке:

• Фаза и ноль пришли из распределительной коробки в розетку, подключите их соответственно к нужным контактам.
• Далее фаза из розетки подключается перемычкой к приходящему контакту выключателя.
• К отходящему контакту выключателя крепится еще один провод, он будет соединяться в распределительной коробке с фазой светильника.

Внимание! В том случае, когда розетка заземлена, понадобится провод, состоящий не из трех, а из четырех жил.

Если на съемном блоке есть переключатель с двумя клавишами, то:

• фаза от розетки подключается перемычкой к входному контакту выключателя;
• двухфазные провода подключаются к отходящим контактам выключателя, они идут в распределительную коробку, где соединяются с фазными проводами, идущими от держателей двух осветительных приборов.

В остальном схема подключения двухкнопочного выключателя с розеткой аналогична рассмотренному выше однокнопочному варианту, с той лишь разницей, что ноль питающей сети должен быть подключен к нулевым проводникам, идущим от распределительной коробки к розетке и к двум лампам.

В этом видео подробно рассмотрены различные варианты схемы подключения:

Несколько полезных советов

• При выборе модели комбинированной розетки с выключателем отдайте предпочтение изделию с двумя штырьками на ножках. В стене такие блоки фиксируются более надежно и прочно.
• Если есть необходимость подключить несколько бытовых приборов одновременно, используйте розеточный блок. Чаще всего его применяют на кухнях, где постоянно находятся холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор. работающий.
• При покупке подрозетников выбирайте модели с ребристыми стенками внутри. При установке коммутационного аппарата распорки будут цепляться надежнее.

Со всеми недостатками и преимуществами такого комбинированного блока вы теперь знакомы. Знайте, как установить и подключить такое коммутационное устройство.
