Регулировка доводчика двери по силе закрывания: инструкция

Содержание статьи

  • 1 Виды доводчиков
    • 1.1 Цены на доводчики для дверей
  • 2 Типы доводчиков по способу монтажа
  • 3 Устройство механизма доводчика
  • 4 Пошаговая инструкция по регулировке
  • 5 Как увеличить срок эксплуатации
  • 6 Последствия неправильной эксплуатации
    • 6.1 Цены на входные двери
    • 6.2 Видео — Регулировка доводчика двери по силе закрывания

Виды доводчиков

Задача механизмов – обеспечивать плавное открывание/закрывание дверных полотен с регулируемым усилием и скоростью, делать паузу в открытом положении для облегчения прохода людям с особыми потребностями. Такие параметры функционирования дверей исключают стуки и поломки механизмов из-за чрезмерных механических усилий. Для выполнения поставленных задач требуется энергия, она аккумулируется во время открывания дверного полотна. Как работает механизм, мы подробно рассмотрим немного ниже, а сейчас надо ознакомиться с их видами.

Доводчик для двери

Таблица. Виды доводчиков двери

Тип доводчикаКраткое описание и технические параметры

Пружинный

Традиционная и самая простая модель. При открывании двери металлический рычаг сжимает пружину, в дальнейшем она возвращается в исходное состояние и закрывает полотно. Пружинные доводчики очень надежные и дешевые, но имеют один неприятный недостаток – двери сильно хлопают. Это не только раздражает пользователей, но и становится причиной поломок дверных замков.

Кулачковый

Более современный механизм, имеет скользящую (слайдовую) по специальной направляющей металлическую тягу. Применяется чаще всего для межкомнатных дверей с небольшим весом. Тяжелые полотна имеют значительный момент инерции, что усложняет работу механизма.

С зубчатым приводом

Более надежный и самый распространенный вариант, очень надежное устройство. Универсального назначения, не имеет ограничений по весу и размерам дверей.

Покупая любые механизмы надо всегда иметь в виду простую зависимость: чем проще устройство – тем оно надежнее. Это аксиома для всех инженерных конструкций, имейте ее в виду во время принятия окончательного решения.

Как выбрать доводчик для дверей

Цены на доводчики для дверей

Доводчики для дверей

Типы доводчиков по способу монтажа

Механизмы могут фиксироваться в различных местах, потребители самостоятельно решают, какой тип им подходит более всего.

  1. Накладные доводчики. Очень распространенные механизмы универсального назначения, могут монтироваться как на входные, так и на межкомнатные двери. Устанавливаются в верхней части дверей, механизм закрывается декоративной крышкой, имеет несколько важных параметров регулировок, что повышает удобство пользования.

    Самый популярный тип доводчика — накладной

  2. Напольные. Используются только для дверей из стекла. Механизм небольших размеров, закрывание выполняет пружина. Дополнительных регулировок не имеет.

    Напольные доводчики устанавливаются на стеклянные двери

  3. Скрытые. По размерам занимают промежуточное положение. Устройство прячется в дверном полотне, что намного усложняет процесс монтажа. Кроме того, скрытые доводчики рекомендуется устанавливать на сплошных деревянных дверях, каркасные не подходят. Во время выдалбливания отверстия под механизм критически уменьшается прочность деревянных реек, что может вызывать деформацию полотна.

    Принцип монтажа скрытого доводчика

Устройство механизма доводчика

Не понимая устройства и принципа работы механизмов очень сложно правильно выполнять регулировки. Для того чтобы предвидеть, к каким последствиям приводит неквалифицированное вмешательство в заводские регулировки, надо ознакомиться с назначением каждого элемента доводчика.

  1. Зубчатая шестерня. Главный элемент механизма, изготавливается из прочных легированных сталей, поверхность закаляется токами высокой частоты. Входит в зацепление с поршнем доводчика. По высоте регулируется специальным винтом, в верхней части к шестерне прикреплена металлическая рейка для передачи усилий.

    Шестерня — главный элемент механизма

  2. Поршень. Совершает внутри корпуса возвратно-поступательные движения, одновременно или поочередно закрывает/открывает технологические отверстия перетока масла. Одна часть поршня упирается о пружину. Поршень имеет идеально отшлифованные поверхности, скользящие по цилиндру. Во время движения зубья поршня вращают зубчатую шестерню, управляющую положением и режимом движения дверей, а масло перетекает из одной полости в другую.

    Поршень имеет гладко отшлифованные поверхности

  3. Регулятор скорости. Специальный винт с масляным сальником, установлен в корпусе на резьбе. При закручивании уменьшается технологическое отверстие перетока масла, изменение объема происходит медленнее. Дверь открывается с трудом, угловая скорость заметно уменьшается.

    Регулятор обеспечивает оптимальную скорость открывания и закрывания дверей

  4. Регулятор плавности хода. Не доходя до конца цилиндра поршень закрывает отверстие, отвечающее за скорость закрытия дверей и открывает следующее, отвечающее за плавность хода при касании с дверной коробкой. Принцип регулирования не отличается от вышеописанного, только закручивать/откручивать надо другой болтик. Изменение скорости закрывания происходит перед самым закрытием дверного полотна.

    Благодаря этому регулятору дверное полотно не хлопает при закрывании

  5. Система защиты. С двух сторон поршень имеет шариковые клапаны, их пружины рассчитываются по максимальным усилиям. Если на двери воздействуют критические нагрузки, не предусмотренные рекомендациями по эксплуатации, то срабатывают предохранительные клапаны и масло перетекает с одной части механизма в другую. За счет этого минимизируется вероятность механических поломок шестерней и рычагов, доводчик не отрывается от дверного полотна.

    Система защиты препятствует поломке доводчика при критических нагрузках

Пошаговая инструкция по регулировке

Для примера мы рассмотрим только одну модель механизмов. Изучив алгоритм работ, вы сможете регулировать и другие виды, принципиальной разницы по устройству они не имеют, отличия носят только внешний характер.

Шаг 1. Снимите декоративную крышку корпуса. Она фиксируется защелками, для освобождения достаточно потянуть на себя.

Крышка доводчика снимается одним движением

Шаг 2. Отрегулируйте длинную тягу, она должна располагаться строго параллельно каналу. Регулировка делается в несколько этапов.

  1. На один-два оборота ослабьте винт крепления тяги. Он расположен в нижней части корпуса, крепеж откручивается шестигранным ключом.

    Винт крепления находится в нижней части доводчика

  2. Нажмите на него, тяга поднимется над корпусом. Максимальная высота не может превышать 14 мм, в противном случае увеличиваются сгибающие усилия, шлицевая часть выпадает из зацепления. Устройство не рассчитано на длительную работу с критическими нагрузками, соблюдайте рекомендацию по высоте.

    При нажатии на винт тяга поднимается

  3. Проверьте положение тяги, она должна располагаться параллельно к плоскости канала. Если все в норме, то сильно закрутите нижний винт фиксации положения.

    Нужно убедиться, что тяга расположена параллельно каналу

Практический совет. Для лучшего дожима следует установить тягу под углом примерно 8° к каналу. За счет такого положения пружина дополнительно сжимается, на дверное полотно действует постоянное усилие.

Шаг 3. Прикрепите тягу к скользящему каналу. Ее надо нажать, повернуть на 8°, а вырез зацепить за технологический выступ. Шестигранным ключом закрутите винт фиксации. Проверьте функциональность дверей — если они с большой силой ударяются о коробку, то надо заняться дополнительной регулировкой.

Порядок крепления тяги к скользящему каналу

Шаг 4. Отрегулируйте скорость закрывания полотна. Это делается винтом «С», при его закручивании/откручивании изменяется пропускная способность отверстия. В нижней части винта есть клапан, который регулирует степень перекрытия отверстия. Добейтесь нужной для вас скорости, регулировки придется делать несколько раз для достижения требуемого эффекта.

Винт регулировки скорости закрывания двери

Шаг 5. При помощи клапана «L» настройте скорость закрывания перед касанием коробки. Этот параметр устраняет громкие хлопки полотна, уменьшает нагрузи на замок, увеличивает срок эксплуатации элементов. Конечная скорость закрывания должны быть примерно в два раза меньше основной.

Регулировка винта «L»

Шаг 6. Усилие для открывания регулируется нижним клапаном «В». Этот так называемый тормоз, не позволяет открывать двери сквознякам, животным, маленьким детям. Еще одна задача тормоза – ограничивать максимальное открытие, не допускать резких ударных нагрузок на механизм.

Винт «В» регулирует усилие открывания двери

Шаг 7. Современные устройства имеют очень важную функцию – задержку закрывания. Двери некоторое время остаются в открытом положении, за это время в помещение попадают люди на инвалидных колясках, спокойно заходят родители с маленькими детьми и детскими колясками, пожилые. Функция регулируется клапаном «D». Добейтесь требуемой задержки закрывания путем изменения размера проходного отверстия. Чем меньше его площадь, тем меньше масла оно пропускает, тем больше по времени задержка.

Интервал закрывания двери регулируется винтом «D»

Шаг 8. Отрегулируйте усилие закрывания. Дело в том, что довольно часто при закрывании полотна доводчиком дверной замок не защелкивается.

В процессе регулировки нужно несколько раз открыть и закрыть дверь, чтобы добиться оптимального хода

Важно. Перед регулировкой проверьте работоспособность дверного замка. Довольно часто проблемы с закрытием могут возникать из-за его поломок.

Усилие закрывания регулируется при помощи большой пружины, она сжимается специальным винтом.

Винт в боковой части доводчика регулирует усилие закрывания

Еще раз проверьте все регулировки. Если вы полностью удовлетворены работой доводчика, то установите на место декоративную защитную крышку механизма. При соблюдении правил эксплуатации доводчик длительное время работает в выставленных режимах.

После завершения регулировки крышка устанавливается на место

Во время регулировки никогда не откручивайте полностью винты. Как вы уже знаете, емкость механизма заправлена маслом, при выкручивании винтов оно оттуда вытечет. Заправить масло самостоятельно без воздуха очень сложно. А если будет воздух, то работа доводчика станет непредсказуемой. Двери то беспричинно замедляются, то ускоряются, каждый раз алгоритм движений меняется. Простые регулировки ситуацию не исправляют.

Регулировка усилия дверного доводчика

Как увеличить срок эксплуатации

Есть несколько простых советов, выполнение которых исключает вероятность механических поломок и продлевает срок эксплуатации устройств.

  1. Всегда принимайте во внимание условия пользования доводчиком. Если он устанавливается на двери общественных зданий, то частота открывания/закрывания резко увеличивается. Кроме того, не все посетители аккуратно обращаются с дверьми, могут возникать сильные механические нагрузки. Для таких потребностей надо выбирать самые надежные доводчики. На количество регулировок внимание обращается во вторую очередь, главный фактор – механическая устойчивость.

    При выборе модели необходимо учитывать нагрузки, которым будет подвергаться доводчик

  2. Следите, чтобы дверь использовалась по прямому назначению, а не служила барьером для животных, игрушкой для детей и т. д. Не надо увеличивать массу дверного полотна. Мы уже упоминали, что чем больше вес дверей – тем выше показатели инертности, а они крайне негативно влияют на механизм.

    Доводчики для тяжелых дверей

  3. Никогда не беритесь за установку или регулировку устройства, не ознакомившись с инструкцией, не понимая принципа действия элементов доводчика, не предвидя возможные последствия своих вмешательств.

    Самостоятельно приступать к регулировке доводчика можно лишь после изучения инструкции

  4. Не покупайте механизмы неизвестных компаний. Дело в том, что они имеют много соединений, требующих высокой точности обработки поверхностей деталей. При малейших отклонениях в технологии появляются протечки масла. Исправить проблему простой доливкой масла невозможно, надо делать сложный ремонт. На это требуется много времени и денег, а результат еще неизвестен. Намного выгоднее сразу покупать дорогостоящие, но качественные товары известных европейских компаний.

    Доводчики известных марок обладают высоким качеством и длительным сроком службы

Узнайте, как отремонтировать дверную ручку металлической двери своими руками, в специальной статье на нашем портале.

Последствия неправильной эксплуатации

Несмотря на то, что качественные устройства имеют довольно высокие показатели прочности, у них также иногда наблюдается преждевременный выход из строя.

При неправильной эксплуатации даже качественные доводчики выходят из строя

  1. Механические поломки доводчика: деформация штанг, нарушения функциональности поршня. Такие поломки появляются как результат неправильной эксплуатации дверей и чрезмерных физических усилий на полотна.
  2. Бывают ситуации, когда в механизмах используется масло, не предназначенное для эксплуатации при минусовых температурах. Оно резко повышает вязкость, двери открываются/закрываются с трудом, требуется прилагать большие физические усилия.
  3. Нарушение герметизации и вытек масла. Сальники не выдерживают давления и прорываются. Во время пользования дверьми масло постепенно подтекает, его место занимает воздух. Кроме ухудшения внешнего вида дверей, нарушается работоспособность доводчика.
  4. Установка жесткого доводчика на пластиковые двери. Эти конструкции не могут выдерживать значительные усилия, элементы дверной коробки со временем расшатываются, корпус механизма падает со всеми крайне негативными последствиями.

Тип доводчика должен соответствовать конструкции двери

Еще раз напоминаем, что длительность пользования доводчиком во многом зависит от потребителей. Если они соблюдают все рекомендации производителей, то никаких неожиданных проблем не возникает.

Цены на входные двери

Двери входные

Видео — Регулировка доводчика двери по силе закрывания

Правильно отрегулированный доводчик препятствует самопроизвольному открыванию дверей, шумным ударам при захлопывании, провисанию полотна. Надежный замок обеспечивает защиту от проникновения посторонних в дом. Но от промерзания входной двери ни замок, ни доводчик защитить не смогут. Как утеплить металлическую дверь, и что для этого понадобится, можно прочитать на нашем сайте.

Установка доводчика на дверь + как его отрегулировать самостоятельно

Старейшим дверным механизмом, завершающим захлопывание двери, был привязанный к косяку на бечевке булыжник. Затем не желающее утруждать себя человечество заменило булыжник пружиной, концы которой крепились к коробу и к полотну. Пружина, сообщая импульс не только двери, но и не слишком шустрым спинам, по сей момент выполняет функцию основного элемента в большинстве модификаций дверных доводчиков. Только работа ее стала плавной и контролируемой за счет внедрения специальных приспособлений. Потому домашнему мастеру нужно знать, и как установить усовершенствованный механизм, и как отрегулировать доводчик двери, если решено оснастить свою собственность автоматикой для ленивых пользователей собственноручно.

Видео-инструкция для домашних мастеров

youtube.com/v/JpJREgGeGsU» wmode=»transparent»/>

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

  • накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
  • напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
  • скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Внимание. Перед оснащением двери устройством ее нужно отремонтировать и отрегулировать фурнитуру. Полотно не должно «шаркать» по полу, криво висеть на петлях. Ход петель не должен быть тяжелым.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

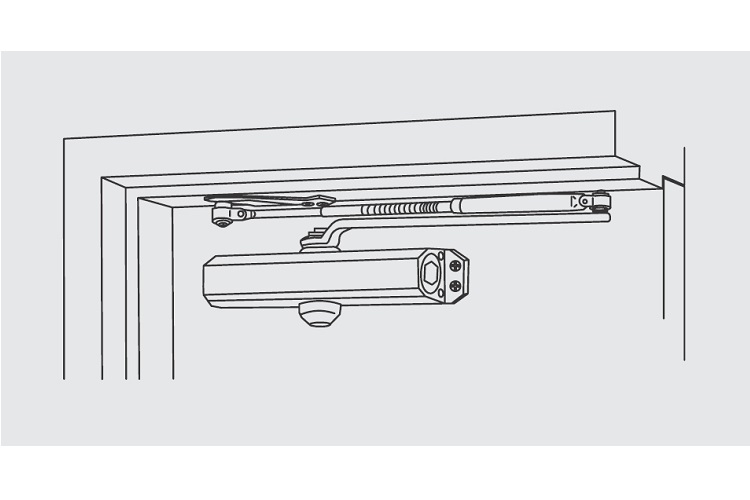

  • Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
  • Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
  • Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

  • рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
  • основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна. Заменить его может встроенный в слайдер специализированный стопор.

Алгоритм установки дверного доводчика

После обдуманного выбора правильного местоположения и определения схемы, дальнейшие действия выполняются в практически идентичной последовательности:

  • имеющийся в комплектации шаблон прикладываем и приклеиваем скотчем к месту установки;
  • через обозначенные производителем точки «керним» места будущих отверстий под крепеж, их должно быть 2 под рычаг и 4 для устройства;
  • монтажные отверстия желательно высверлить заранее;
  • крепим сначала рычаг, следом за ним корпус;
  • После фиксации устройства и рычага вторую половинку тяги установим на ось доводчика и выполним корректировку по длине. Рычаг должен быть строго перпендикулярен закрытому дверному полотну.

Внимание. Регулировочные винты должны быть направлены в сторону петельного бруса коробки.

Крепеж в полном комплекте приложен изготовителем, покупать или менять его на другие метизы не нужно. Важно ни на йоту не отступать от инструкции, и успех обеспечен.

Регулировка работы конструкции

После соединения тяги и основного рабочего органа в единый механизм остается узнать, как отрегулировать дверной доводчик. Эта процедура, как правило, осуществляется посредством корректировки двух регулировочных винтов. Два винта нужны для того, чтобы задать скорость движения полотна в двух режимах:

  • положением первого винта зададим скорость закрывания в диапазоне 180-15º;
  • вторым винтом «запрограммируем» скорость в диапазоне 15-0º.

Необходимая скорость выставляется посредством поворота винтов вдоль и против нарезки. Более одного поворота наверняка делать не придется.

Внимание. Нельзя корректировать скорость движения полотна слишком усердно. Два оборота приведут к нарушению герметичности, выпадению винта с утечкой масла.

Если дверь оборудовали доводчиками с дополнительными функциями, такими как:

  • BC (аббревиатура BackCheck) – демпфер, сопротивляющийся слишком резким усилиям в диапазоне 70-110º;
  • ФОП (от Hold-Open) – фиксатор полотна в открытом положении;
  • DC (в сокращении Delayed Closing) – затяжной момент движения в зоне 110-70º,

Убедившись, что характеристики скорости отвечают желаниям, а завершается движение требующимся «дохлопом» или «дожимом», закрываем ось доводчика декоративным колпачком.

Теперь работу можно считать завершенной и приступить к пользованию автоматически закрывающейся дверью. Функционировать доводящий механизм будет исправно, если на дверях не будут качаться дети, если нормальной работе доводчика не будут мешать подпирающие приспособления и неразумные руки, вечно стремящиеся захлопнуть или притормозить. При соблюдении правил эксплуатации устройство прослужит долго.

  • Автор: Владимир
