Устройство и места установки розеточных блоков

Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.

Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.

Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу

Розеточные блоки бывают двух типов:

• Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
• Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.

Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.

Розеточные блоки часто , располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола.  Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…

Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель

При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.

Способы подключения с учетом потребителей

Подключение блока розеток одной группы осуществляют . Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.

Единственным «минусом» такой схемы является то, что в случае повреждения в месте контакта одной из жил перестают функционировать и все расположенные за ней элементы

Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.

Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:

• первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
• второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.

Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.

Главное достоинство комбинированного способа – в обеспечении максимальной степени безопасности, что особо актуально при эксплуатации мощных и дорогостоящих приборов

Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.

Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.

Плинтусы и кабель-каналы, используемые при открытом способе прокладки, выполняют не только эстетическую функцию, но и защищают РЕ проводник от механического повреждения

Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.

Инструкция по монтажу розеточного блока

Выбор способа монтажа, будь-то наружная прокладка или , зависит от материала, с которым приходится работать. Стены в доме могут быть бетонными или кирпичными, либо же выполненными из дерева или гипсокартона.

Планируете ли штробить бетон в панельном доме или ограничитесь установкой накладного блока при открытой проводке – решать вам.

Проведение подготовительных работ

Первое, что необходимо выполнить – обесточить участок, где будут выполняться работы.

После отключения автомата в электрощите в обязательном порядке следует убедиться, что нет напряжения, используя для этого индикаторную отвертку

В домах старой постройки, где не установлены автоматы, чтобы обесточить помещение нужно лишь выкрутить пробки.

Из материалов необходимо заранее подготовить:

• розеточный блок;
• декоративную планку;
• провода для перемычек;
• кабель для проводки;
• подрозетники, соединяющиеся в блоки;
• гипс или алебастр.

Выбор розеточного блока должен основываться на качестве изделия, а также возможности отдельного подключения РЕ проводников.

Из инструментов потребуются:

• перфоратор, оснащенный бурильной коронкой D 70 мм;
• строительный уровень;
• рулетка, линейка и маркер;
• электромонтажный набор инструментов;
• емкость для замешивания гипса;
• шпатель.

Выбор коронки для перфоратора зависит от материала, с которым приходится работать. Насадки для гипсокартона или того же бетона различаются по эксплуатационным параметрам и, соответственно, по цене.

Нанесение разметки на стену

Удобство установки и подключения розеточной группы во многом зависит от правильности нанесения разметки. Перед началом выполнения работ следует удостовериться в отсутствии под стеной коммуникаций. При работе с гипсокартонной основой важно не попасть на поддерживающий ее профиль.

С помощью линейки, уровня и маркера размечают место, где планируют производить установку. При нанесении разметки ориентируются на то, сколько электроточек включает группа. Перекрестными линиями обозначают центры будущих отверстий.

Галерея изображений

Фото из

Чтобы правильно и максимально точно определить место монтажа розеток, необходимо знать, какую мебель или электроприборы планируется устанавливать поблизости

Чтобы начертить ровную горизонталь относительно пола, необходимо воспользоваться самовыравнивающимся лазерным уровнем, если он отсутствует, то подойдет и пузырьковый

С помощью разметочного материала — линейки и карандаша — следует провести прямую горизонталь, относительно которой будут располагаться подрозетники. Линейку можно заменить уголком

Декоративные планки (крышки) розеток рассчитаны на то, что розетки находятся на одинаковом расстоянии одна от другой — это нужно учесть при разметке

Шаг 1 — выбор места установки блока подрозетников

Шаг 2 — использование лазерного или пузырькового уровня

Шаг 3 — обозначение на стене точек монтажа розеток

Шаг 4 — определение точного места посадки каждого подрозетника

В центре будущих отверстий удаляют углубления. Важно следить, чтобы направляющее сверло бурильной коронки не «уходило» в сторону. Маленькая хитрость: поскольку при создании розеточного блока довольно сложно добиться горизонтальности расположения отверстий, для работы можно использовать коронку чуть большего размера диаметром в 80 мм.

Расстояние между центрами подрозетников должно соответствовать 72 мм, иначе при установке декоративной крышки она просто не «сядет» на свое место

Чтобы при скрытой прокладке кабеля впоследствии избежать ошибочного просверливания отверстий, на этапе монтажа лучше сделать чертеж, в котором отобразить расположение проводов.

Способы устройства разводки и прокладки кабеля в квартире подробно изложены в нашего сайта.

Создание штроб и «посадочных» мест

Подготавливая «посадочные» места в бетонной или кирпичной стене, бурение по отмеченным перекрестиям начинают на малых оборотах, не забывая при этом контролировать положение сверла.

Чтобы обеспечить точность монтажа, отверстие сначала намечают сверлом небольшого диаметра. Лишь после этого насаживают коронку, которая делает углубление по контуру будущего «посадочного» места.

Чтобы установить розеточную группу в бетонной или кирпичной стене, необходимо сначала сформировать контуры с помощью коронки, а затем с помощью зубила и молотка изъять середину

Оставшийся в отверстиях стенной материал выдалбливают перфорированным зубилом. После этого между отверстиями прокладывают канавки, необходимые для соединительных выступов .

Планируя выполнить скрытую прокладку провода, по намеченным линиям выдалбливают борозды. При запитке одной из точек блока отдельной линией необходимо от щитка проложить еще одну борозду.

Все отверстия и канавы вычищают от раздробленных кусочков и пыли с помощью кисточки или хлопчатобумажной салфетки. В дальнейшем для защиты РЕ проводника и удобства прокладывания кабель лучше запускать в гофрорукаве.

Если под рукой нет перфоратора – смело используйте болгарку; оснастив прибор алмазным диском, вы сможете при минимуме усилий создать идеально ровные контуры канавок

При желании штробление стен можно выполнить и «дедовским» способом с применением зубила и молотка. Но будьте готовы, что на реализацию этого способа понадобится больше сил и времени. Да и делать углубления зубилом в кирпиче под прокладку кабеля – непростая задача, которая не всегда дает опрятный желаемый результат.

Намного проще работать с гипсокартонной основой. Чтобы сделать посадочные места необходимо лишь с помощью насадки по гипсокартону согласно разметке вырезать круглые штробы. Главное – сильно не нажимать, чтобы не сломать хрупкую основу.

Специфика крепления подрозетников

Для крепления подрозетников удобнее всего использовать специальные стаканы, соединенные между собой пластиковыми фиксаторами. Конструкции стандартных размеров круглой или квадратной формы обеспечивают жесткое скрепление элементов в плоскости.

Переходники в таких подрозетниках чаще всего представляют собой съемные конструкции, которые защелкиваются в специальные пазы

Для фиксации подрозетников в кирпичной кладке или стене используют алебастр или гипсовый раствор. Порошок разводят с водой в пропорции 4:1. При работе с этими сметанообразными составами следует помнить, что они быстро схватываются.

Порошок нужно разводить небольшими порциями и быстро закладывать в отверстие, пока смесь не затвердела. Этим же раствором обмазывают примыкающие к поверхности наружные боковые грани и дно соединенных стаканов, после чего весь блок вставляют в отверстие.

Положение заглубленных стаканов корректируют с помощью уровня, не допуская чтобы выступы краев выходили за пределы плоскости стены.

Убедившись в правильности положения подрозетников, края замазывают жидким раствором, придавая плоскости максимально ровную поверхность. Остатки алебастра или гипса можно использовать на маскирование проложенного к розетке провода.

Пластиковые стаканы заглубляют в посадочные места и фиксируют с помощью гипсового раствора или размещенных по бокам специальных лапок

Монтажные стаканы для гипсокартона дополнительно оснащены специальными лапками. Посредством прижимания к обратной стороне поверхности плиты эти лапки затягивают стакан в отверстие.

Заглубленные в стену подрозетники не должны упираться и выступать за ее пределы. В случае если промежуток между стеной и гипсокартонной плитой недостаточный для размещения подрозетника, отверстие в стене дополнительно углубляют.

Исключение составляет лишь тот вариант, когда предполагается облицовка поверхности плиткой или отделка штукатуркой. В этом случае подрозетник делают немного выступающим за пределы стены на 5-7 мм.

Тонкости подключения электрики

После того, как раствор приобретет желаемую прочность, переходят к подключению внутреннего блока. Чтобы подключить розетки шлейфовым способом, проложенные от распределительной коробки провода заводят в первый подрозетник.

Непосредственно перед этим концы кабеля на 10-15 мм зачищают от плетки. Выполнить работу можно с помощью остро заточенного ножа. Но чтобы добиться максимальной аккуратности, опытные хозяева рекомендуют использовать бокорезы.

Чтобы в дальнейшем иметь возможность при необходимости выполнить новое подключение, мастера рекомендуют при зачистке оставлять небольшой запас питающего кабеля, направленного от распределительной коробки. В процессе монтажа его можно сложить внутри подрозетника в виде спирали большого диаметра либо же в форме змейки.

Главное – не допускать резкий изгиб или перелом, чем нередко «грешат» неопытные хозяева, укладывая провода внутри стакана на «скорую руку»

Заранее подготавливают отрезы разноцветных проводов для создания перемычек. Сечение перемычек должно соответствовать проводниками питающей линии. Проводники перемычки не стоит делать слишком длинными. Иначе в процессе подключения они будут мешать и не позволять розетке плотно «сесть» в монтажную коробку. В отрезанных проводах также зачищают изоляцию приблизительно на сантиметр.

Сквозь переходники предварительно очищенных от остатков гипса полостей подрозетников продевают провода. Для упрощения монтажа концы проводников подгибают в направлении расположения клемм.

С самого розеточного блока снимают защитную крышку, затем на 5-6 мм откручивают зажимные винты. Зачищенный конец фазного провода питающего кабеля подводят к первой розетке с учетом положения клемм. От нее через контакты РЕ проводник и нулевые провода питающего кабеля направляют во вторую розетку.

Подключение остальных розеток осуществляют через перемычки, соединяющие механизмы устройств. Жилы с одинакового цвета оплеткой подключают согласно окраса: фаза – красного цвета, «ноль» — синего, а заземляющий проводник – зеленого

По такому же принципу осуществляют подключение всех последующих розеток. Гнезда с аккуратно уложенными проводами не сильно плотно затягивают винтами. При шлефировании розеток в обязательном порядке соблюдают полярность контактов: от клеммы с фазным проводником отводят фазный, от нулевого – нулевой.

Чтобы жилы проводов надежно попадали в монтажные гнезда, перед установкой болты зажимом откручивают по максимуму, а после его завершения – возвращают в исходное положение

При подключении защитного проводника следует строго соблюдать основное требование ПУЭ, которое гласит, что все соединения этого провода должны быть неразборными. Недооценка важности качества монтажа чревата тем, что при опасном инциденте в разы увеличивается риск поражения электрическим током.

Так, если в головной питающей розетке в процессе монтажа пропадает контакт с землей, следующие за ней участники цепи утрачивают защитный ноль. В дальнейшем при случайном попадании на корпус сетевого напряжения, к примеру, из-за неисправности утюга, под напряжением окажутся корпуса всех подключенных к питающему проводу электроприборов.

Для достижения максимальной надежности соединения проводов лучше использовать розетки, оснащенные не одним болтом, а двумя креплениями

Подрозетники с подключенными жилами к соответствующим клеммам вставляют в стеновые отверстия и закрепляют боковыми зажимами. Затем проверяют надежность установки всех устройств, с помощью уровня корректируют их положение. При необходимости оголенные участки провода обматывают изоляционной лентой или изолируют термоусаживаемой губкой.

После этого остается только «дожать» все саморезы, зафиксировать корпус в подрозетнике и установить на место декоративную крышку.

Пошаговая фотоинструкция:

Галерея изображений

Фото из

Чтобы облегчить присоединение проводов, необходимо оставить концы с запасом. Это пригодится и на случай замены розеток

Легче производить подключение жил слева направо, чтобы были видны крепления уже подсоединенных проводов

Чтобы провода правильно легли внутри подрозетника и не мешали монтажу корпуса, их нужно сверху слегка прижать

Каждую розетку следует выровнять относительно горизонтали пола и аккуратно зафиксировать монтажными винтами

Перед креплением жил в клеммы лишние провода нужно удалить, иначе корпус не поместится в подрозетнике

Если розетки не встанут ровно в один ряд, декоративную рамку не установить

Перед финишным этапом необходимо тщательно подтянуть все крепежные винты, чтобы розетки при использовании не вываливались из гнезда

После проверки розеток на прочность монтажа следует установить декоративную пластиковую крышку и протестировать розеточный блок

Шаг 1 — выведение и зачистка проводов

Шаг 2 — монтаж проводов в клеммы

Шаг 3 — установка корпуса в подрозетник

Шаг 4 — посадка корпуса на крепежные винты

Шаг 5 — монтаж последней в ряду розетки

Шаг 6 — выравнивание розеток по горизонтали

Шаг 7 — протяжка крепежа в «ушках»

Шаг 8 — монтаж декоративной крышки

Если блок подключен правильно, все розетки должны работать, а рамка с подрозетниками не двигаться при использовании.

Выводы и полезное видео по теме

Предложенные нами видео-материалы наглядно помогут понять, как правильно установить блок силовых розеток.

Видео #1. Обустройство подрозетников для розеточной панели:

Видео #2. Инструкция по установке пятирозеточного блока:

Установка розеточного блока по трудоемкости монтажа не намного сложнее подключения обычной или сдвоенной розетки. Проявив внимание и максимальную аккуратность, осуществить монтаж вполне под силу любому хозяину, владеющими лишь базовыми навыками электромонтажных работ.

Хотите рассказать о вашем личном опыте по монтажу и подключению групповых розеток? Есть полезная информация или появились вопросы во время ознакомления со статьей? Пишите, пожалуйста, комментарии в блоке, находящимся ниже.

Подключение блока розеток и установка своими руками

• Статья
• Видео

Чаще всего розеточный блок из 2, 3, 4 «электрических точек» устанавливают на кухне и в зале за телевизором. Горизонтальная либо вертикальная панель из евророзеток очень удобная, т.к. позволяет в одном месте подключить взаимодействующую группу бытовой техники, к примеру: телевизор, аудиосистему и DVD проигрыватель. Далее мы расскажем, как правильно выполнить установку и подключение блока розеток в доме своими руками!

• В чем может быть нюанс
• Инструкция по монтажу
• Шаг 1 – Подготовительные работы
• Шаг 2 – Разметка стен
• Шаг 3 – Создание штроб
• Шаг 4 – Крепление подрозетников
• Шаг 5 – Подключение электрики

В чем может быть нюанс

На сегодняшний день стены в доме могут быть бетонными, деревянными, кирпичными либо из гипсокартона. Из-за этого технология монтажа может иметь свои особенности – толи Вы будете штробить бетон в панельном доме, толи просто установите на поверхности накладной блок розеток (наружный) для открытой проводки. Далее мы вкратце расскажем про каждый из вариантов установки, но все же более подробно Вы можете узнать о том, как монтировать подрозетник в бетонной, кирпичной и гипсокартонной стене в соответствующей статье.

Еще один нюанс заключается в том, что сейчас мы рассматриваем только технологию установки и подключения розеточного блока. На сегодняшний день существует еще комбинированный вариант: силовая розетка+выключатель, но о монтаже такой комбинации мы поговорим отдельно.

Инструкция по монтажу

Чтобы Вам было понятно, как правильно установить и подключить блок розеток своими руками, далее мы предоставим пошаговую инструкцию от А до Я с фото примерами и наглядными видео уроками.

Шаг 1 – Подготовительные работы

Для начала нужно определиться с тем, где Вы хотите поставить розеточную группу в комнате. Если это, кухня, то лучше расположить блок розеток над столешницей, чтобы при подключении мультиварки, микроволновой печи и другой кухонной техники хватило длины шнура. В гостиной либо зале лучше всего установить изделие за телевизором, чтобы большой экран мог спрятать все шнуры. Если Вы решили поставить блок из двух либо трех розеток в ванной комнате, учитывайте важное правило – расстояние от воды должно быть не менее 0,6 метров и при этом корпуса электрических точек должны быть влагозащищенными. Больше советов по поводу данного момента Вы можете получить в статье — высота установки розеток по евростандарту.

Кстати для кухни существует оригинальный вариант исполнения розеточного блока – выдвижной. Врезной корпус в данном случае скрывается в столешнице и открывается при небольшом нажатии. Очень удобно и к тому же безопасно, поэтому при желании рекомендуем установить именно такую модель изделий.

Также на данном этапе Вы должны подготовить инструмент для штробления стен под проводку и подрозетники. Если стена бетонная либо кирпичная, используйте перфоратор со специальной коронкой. Для гипсокартона также существует своя насадка для штробления. Помимо этого подготовьте строительный уровень, маркер и рулетку.

Шаг 2 – Разметка стен

На самом деле очень важный этап, от которого будет зависеть правильность дальнейшей установки и подключения. Вам необходимо нанести разметку на поверхности под установку подрозетников на основании того, сколько электрических розеток будет в блоке. Первое и очень важное правило – расстояние между центрами подрозетников должно быть строго 72 мм. Если Вы допустите погрешность, при установке декоративной крышки она может не стать на свое место. Помимо этого следите за тем, чтобы все круглые штробы были размещены в одной горизонтальной либо вертикальной плоскости. Для этого рекомендуем использовать строительный уровень.

Когда стены будут размечены, можно переходить к штроблению.

Шаг 3 – Создание штроб

На данном этапе Вы должны сделать посадочные места для встраиваемых подрозетников. Тут ничего сложного нет, главное чтобы под рукой был перфоратор с подходящей насадкой. Если Вы решили установить блок розеток в бетонной либо кирпичной стене, сначала проштробите круги коронкой, а потом выбейте с помощью зубила и молотка всю сердцевину. Очень подробно рассмотрена инструкция по установке розеточного блока в бетон на видео примере ниже.

Как выполнить штробление кирпичной стены под установку розеточной панели

Если стены в вашей квартире зашиты листами ГКЛ, тут еще проще — с помощью перфоратора и коронки по гипсокартону вырезаете круглые штробы согласно разметке.

Монтаж стаканов в гипсокартонной перегородке

Шаг 4 – Крепление подрозетников

Следующее что Вы должны сделать – установить блок подрозетников. На сегодняшний день существуют специальные пластиковые стаканы, которые могут соединяться между собой. Соединить подрозетники не составит труда даже электрику-новичку.

В кирпичных и бетонных стенах нужно самому вмазать стаканы гипсовым раствором. В гипсокартоне все проще – подрозетники прижимаются к листу специальными лапками по бокам. Опять-таки, увидеть сущность установки подрозетников Вы можете в статье, на которую мы сослались еще в начале.

Шаг 5 – Подключение электрики

Когда раствор застынет (это касается стен из бетона и кирпича), можно переходить к подключению внутреннего блока розеток к сети 220В своими руками. Подключить несколько евророзеток допускается шлейфом от одного вводно кабеля, если Вы не будете подсоединять очень мощную бытовую технику, к примеру, электроплиту.

Итак, для начала отключите электроэнергию на квартирном щитке, после чего заведите в первый подрозетник вводные провода от распределительной коробки: фазу, ноль и заземление. После этого сделайте перемычки для подключения остальных розеток в блоке. Подключение блока из 3 либо 4 розеток нужно производить по данной схеме:

После того как Вы подключите все жилы в соответствующие клеммы, можно самостоятельно фиксировать корпуса евророзеток в подрозетниках и установить декоративную крышку.

Видео инструкция по монтажу

Как быстро подключить тройную розеточную панель к электросети?

Вот и вся технология установки и подключения блока розеток в стене. Как Вы видите, все этапы электромонтажных работ не очень сложные, поэтому установить розеточную панель может любой желающий. Настоятельно рекомендуем просмотреть видео примеры, чтобы Вы увидели всю сущность разметки, штробления стен, а также подключения проводов!

Также читают:

• Как отремонтировать выключатель света
• Как собрать распределительный щит своими руками
• Схема подключения блока розеток с заземлением
• Как подключить варочную панель к сети

Как подключить двойную розетку

Свободных розеток в квартире обычно достаточно, но часто оказывается, что в одну из них нужно включить как минимум два устройства. Решение проблемы очень простое, если заранее позаботиться о том, как подключить двойную розетку. Это один из самых надежных способов раз и навсегда решить проблему выпадающих тройников, которые параллельно разбалтывают контакты одиночных розеток.

Содержание

• Что такое двойные или тройные розетки
• Почему двойная розетка
  • Для чего предназначена средняя розетка?
  • Бытовые электроприборы силовые
• Установка двойных и тройных розеток
• Двойные и тройные розетки, набранные из обычных
• Что лучше выбрать

Что такое двойные или тройные розетки

Типовая розетка выполнена из металлических контактов, закрепленных в диэлектрическом корпусе. К каждому из них прикручены провода. Двойная розетка, устанавливаемая в одну розетку, состоит из таких же контактов, только они выполнены по краям пластины и каждый из них имеет болтовое крепление для фазного или нулевого провода. Так как медная или латунная пластина в любом случае имеет большую пропускную способность, чем провод, именно он является потенциальным «слабым звеном», поэтому при подключении двойной розетки к подтяжке контактов нужно отнестись со всем вниманием.

Принципиальная схема подключения тройной розетки ничем не отличается от двойной одиночной – фаза и ноль подводятся к контактам, которые находятся на медных или латунных пластинах. Между собой тройные розетки конструктивно различают треугольными или ленточными. Вторая их версия такая же двойная, но с дополнительным гнездом для третьего штекера — все контакты на сплошных пластинах. Треугольные, в свою очередь, придется делать из нескольких кусков, соединяя их между собой заклепками. Теоретически это несколько снижает надежность контактов, но если не нарушать правила эксплуатации, то треугольная тройная розетка, установленная в одну розетку, будет без нареканий работать долгие годы.

Почему двойная розетка

Недостатки решения по установке двойной розетки найти очень сложно. Наверное, единственный аргумент против, он скорее всего выражается просто «из вредности» и говорит о том, что его подключение к сети увеличивает риск перегрузок — кроме семей, в которых есть электрики, никто даже не подумает «тянуть» ли один точка — два мощных электроприбора.

На практике для подключения таких устройств, постоянно потребляющих ток большой силы тока, делают отдельные розетки, поэтому в нормальных условиях для возникновения длительной опасной перегрузки должны сойтись несколько факторов, сочетание которых представляется весьма и весьма маловероятным.

Для чего предназначена средняя розетка?

розетка

Первый момент — это сила тока, которую может выдержать розетка — обычно этот параметр указывается на ее крышке, реже на внутренней стороне. Старые советские приборы, которые сейчас встречаются все реже (их заменяют почти в первую очередь из-за необходимости подключения современных евровилок), в своей массе рассчитаны на ток 6 Ампер. Современные, даже посредственного качества, имеют маркировку уже 10 (если без заземления) или 16 Ампер.

Что означают эти цифры, поможет узнать школьная формула расчета мощности электрического тока — ее должны понимать даже гуманитарии. P (мощность) = I (ток) * U (напряжение), а учитывая, что напряжение в бытовой сети всегда постоянное и равное 220 Вольтам, достаточно просто рассчитать, на что указывает маркировка по силе тока.

• 220 Вольт * 6 Ампер = 1320 Вт = 1,3 кВт
• 220 Вольт * 10 Ампер = 2200 Вт = 2,2 кВт
• 220 Вольт * 16 Ампер = 3520 Вт = 3,5 кВт

Силовые бытовые электроприборы

Можно наглядно представить, где можно безопасно подключить двойную розетку, сравнив наиболее часто используемые электроприборы:

Учитывая рекомендации ПУЭ: как правильно подключить мощную кухонную технику, бойлеры и кондиционеры — к ним всегда подведена отдельная линия, очень сложно представить, в какой ситуации установка двойной розетки повлечет за собой одновременное включение из двух устройств суммарной мощностью более 2,2 кВт. Пользоваться утюгом одновременно с пылесосом или феном достаточно проблематично — остается только микроволновая печь с электрочайником, но вместе они работают максимум 5-8 минут, да и запас прочности в электротехнике не пустой звук. Плюс к таким электроприборам обычно ставят хорошие розетки на 16 Ампер.

Установка двойных и тройных розеток

Нет никакой разницы, как подключить тройную розетку, двойную или одинарную — все действия абсолютно одинаковы. Разумеется, все работы нужно производить при отключенном электричестве:

• В стене сверлится отверстие, куда будут устанавливаться розетка и штроба, через которые будет подведен провод (если установка выполняется с нуля).
• Готовится гипсовый или цементный раствор – немного, чтобы хватило на закрепление розетки в стене.
• Вровень со стеной устанавливается подрозетник (внутри него заводятся провода, а перед этим их концы необходимо обмотать изолентой, чтобы гипсовый раствор не попал на жилы). Затем нужно дождаться отведенного времени для полного застывания раствора – в зависимости от состава на это может уйти от 15 минут до суток.
• Далее с концов проводов снимается изолента, при необходимости необходимое количество изоляции, проводники вставляются в контактные крепления и затягиваются. Вопреки некоторым мнениям, нет никакой разницы, как подключить тройную розетку (это касается и двойной, и одинарной) – фазный провод можно зажимать как на правый контакт, так и на левый. Главное, чтобы между жилой и выводом был хороший контакт, для увеличения его площади жилу можно немного расплющить пассатижами.
• Затем в подрозетник устанавливается внутренняя часть — здесь ничего выставлять не надо, так как она имеет ограничитель, который прижимает ее к стене. Когда гнездо полностью выровнено, распорные выступы затягиваются, и стопор навинчивается на гнездо.
• Последний шаг — закрепить крышку — она ​​прикручена к внутренней части винтами.

На каком шаге нужно включать электричество зависит исключительно от степени любопытства — правильное подключение или нет. Проверить напряжение можно сразу после подключения проводов, после установки салона в подрозетник или после полного завершения монтажа.

Процесс установки двойной розетки показан в этом видео:

Розетки двойные и тройные, набранные из рядовых

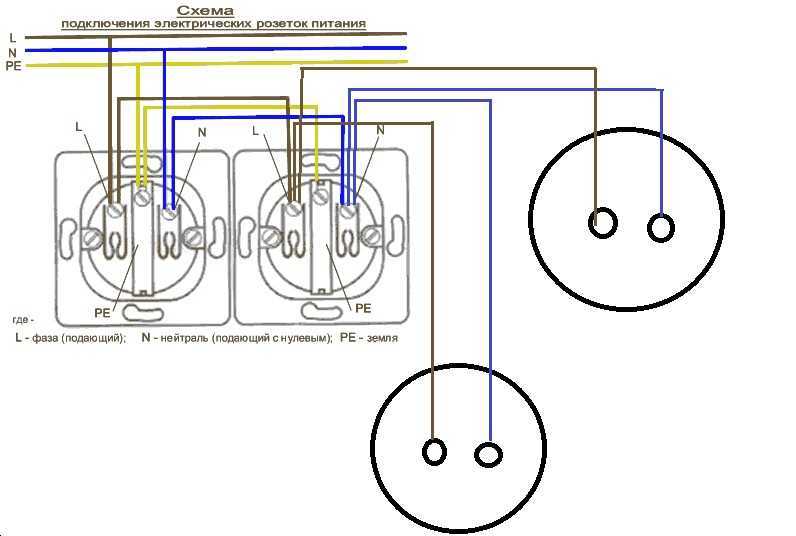

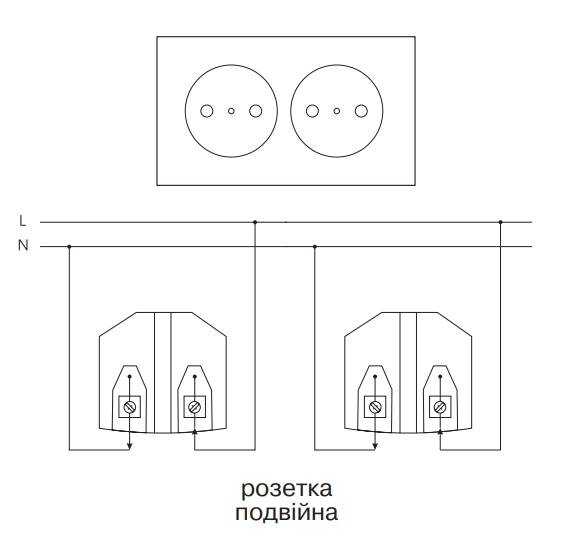

Смысл такого подключения в том, что фазный и нулевой провода подходят от распределительной коробки к одной из розеток, а третий подключается от его клемм соседним проводом и так далее. По сути, получаются не двойные, а двойные (тройные) розетки, которые подключаются к отдельному блоку, питающемуся по-прежнему от одного провода.

Ряд розеток, соединенных таким образом, легко ремонтировать — если какая-либо его часть выйдет из строя, то замене придется только сломанная часть.

Провод, соединяющий блоки розеток, подбирается такого же сечения, как и тот, что подходит к первому из них. Если такого же нет, то без особых проблем можно взять провода с жилой большего сечения, но ни в коем случае нельзя наоборот — при нагрузке большей, чем пологая, провод, подключенный к такие контакты вскоре начнут нагреваться и окисляться. Блоки розеток обычно устанавливаются в местах, где не предполагается использование большого количества мощных устройств, хотя при наличии питающих и соединительных проводов достаточного сечения и контактов розетки хорошо зажимаются, тогда они свободно выдержат работу отопителя в паре с еще несколькими приборами.

Есть еще один нюанс при установке подрозетников — можно устанавливать их по одному, либо найти целый блок, который сразу вставляется в просверленные в стене отверстия. В остальном все делается так же, как и с обычной розеткой.

Подробный рассказ о подключении блока розеток в этом видео:

Что лучше выбрать

В результате использование двойных и тройных розеток является прекрасной альтернативой необходимости подключения к обычным носителям, тройникам и другим устройствам, позволяющим работать сразу нескольким устройствам из одной точки.

Единственное правило, которое нужно запомнить, не утруждая себя подсчетом киловатт, — не включать в одну розетку или группу их несколько мощных приборов, например обогревателей. В бытовых условиях очень сложно представить ситуацию, когда это может понадобиться, но если такая необходимость возникает, то розетки лучше выбирать на разных, а лучше напротив, стенах.

Руководство по подключению выключателей и розеток | База знаний

Пожалуйста, внимательно прочтите эти инструкции перед тем, как приступить к работе. Храните их в надежном месте на случай, если они понадобятся вам в будущем. Вы должны установить электрические аксессуары в соответствии с последними правилами электропроводки EE — BS7671: Требования к электрическим установкам и любыми другими соответствующими правилами техники безопасности.

Если у вас есть какие-либо сомнения относительно выполнения этих инструкций, обратитесь к квалифицированному электрику.

Прежде чем начать

1.   Выключить питание. Удалите соответствующий предохранитель или выключите соответствующий автоматический выключатель.

2.   Убедитесь, что никто другой не сможет снова подключить питание, пока вы работаете.

3.   Если вы заменяете существующий фитинг, снимите его сейчас.

4.   Очистите внутреннюю часть любой имеющейся монтажной коробки, удалите мусор и пыль.

5.    Убедитесь, что все существующие крепежные винты затянуты и не выступают.

6.   Убедитесь, что вы используете кабель правильного номинала и типа.

7.   Перед подключением убедитесь, что вы понимаете расположение клеммных соединений. Они могут различаться в зависимости от фурнитуры.

Цвета проводки для Великобритании и Ирландии

Эти инструкции по установке применимы только к установкам в Великобритании и Ирландии.

Ирландия
Двойной кабель и кабель заземления: Коричневый = под напряжением        Гибкий кабель: Синий = нейтральный

Великобритания
Важное примечание: изменение цвета проводки
Установки, подключенные после 1 апреля 2004 г., могут быть подключены с использованием цветов, согласованных с ЕС, для проводников питания двойного кабеля и кабеля заземления. Старые цвета перестали использоваться с 1 апреля 2006 года. Цвета гибких кабелей остались без изменений.

Старые цвета: Красный = живой
Черный = нейтральный

Новые цвета:  Коричневый = живой
Синий = нейтральный

1-клавишный 1-позиционный переключатель (6 А)

1-клавишный двухпозиционный переключатель (6 А)

2-клавишный двухпозиционный переключатель (6 А)

3-клавишный двухпозиционный переключатель (6 А)

Подключение переключателя

Шаг 1

Подсоедините провода к аксессуару, следуя инструкциям на электрической схеме. Убедитесь, что медные жилы кабеля вставлены в клеммы. При необходимости зачистите кабель. Удалите все торчащие жилы кабеля. Затяните винты клемм, чтобы закрепить провода.

Шаг 2

При необходимости подсоедините фиксированный провод заземления к клемме заземления на аксессуаре. Подсоедините короткий провод от клеммы заземления аксессуара в настенной коробке к клемме заземления на аксессуаре. Закройте любой оголенный провод заземления зелено-желтой оболочкой.

Шаг 3

Прикрепите аксессуар к стене с помощью прилагаемых крепежных винтов. Убедитесь, что кабели в коробке ничем не зажаты.

Шаг 4

Замените соответствующий предохранитель или включите соответствующий автоматический выключатель. Включите сетевой выключатель.

Приобретите нашу серию выключателей

Одинарная розетка с выключателем (13 А)

2-местная розетка с выключателем (13 А)

Соединительный блок с предохранителем на 13 А

Все наши стандартные диммеры рассчитаны на максимальную мощность 250 Вт. диммеры задней кромки, которые подходят для ламп накаливания, галогенных ламп хорошего качества и диммируемых ламп CFL. Они также подходят для качественных диммируемых электронных трансформаторов и качественных диммируемых светодиодных ламп.

Обратите внимание, что наши диммеры задней кромки мощностью 250 Вт несовместимы с противопожарным оборудованием JCC 7 Вт, но по запросу мы можем поставить подходящий модуль передней кромки.

Наши диммерные выключатели являются 2-позиционными, т.е. могут использоваться для переключения света с одного или двух мест, но другой переключатель должен быть стандартным кулисным, тележковым или двухпозиционным диммерным переключателем.

1 . Подсоедините кабель, как показано на электрической схеме.

2. Аккуратно отрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.

3. Снимите лишнюю внешнюю оболочку, чтобы открыть экран в медной оплетке.

4. Сверните экран поверх внешней оболочки. Обрежьте короткую часть внутренней изоляции, чтобы обнажить внутренний сердечник.

5 . Установите диммеры, убедившись, что провода не зажаты между пластиной и коробкой.

6. Закрепите пластину с помощью прилагаемых винтов. Не перетягивайте крепежные винты.

7 . Снова подключите источник питания и проверьте переключатель.

8. Светорегулятор издает легкий жужжащий звук. Это нормально. Это вызвано катушкой подавления радиопомех.

Как подключить телефонную розетку

1. Главные телефонные розетки должны устанавливаться уполномоченным инженером.

2. Вы можете использовать дополнительные розетки для добавления добавочных телефонных номеров. Они могут быть подключены к главной розетке или к существующей вторичной розетке, максимум до 5 удлинительных розеток.

3. Для этой розетки требуется монтажная коробка глубиной не менее 25 мм.

4. Подсоедините кабели, как показано на электрических схемах.

5. Соедините клеммы с помощью 4-жильного телефонного кабеля. Соедините клеммы 2,3,4 и 5 существующей розетки с клеммами 2,3,4 и 5 новой розетки.

6.  Используйте кабель одного цвета для одного и того же разъема на каждой розетке. Фактические цвета не важны. Расположите каждый провод, как показано на схеме, оставляя 12 мм выступа. Вставьте провод в разъем, как показано ниже. Удалите лишнюю проволоку.

7. Если розетка имеет металлическую переднюю панель и оснащена клеммами заземления, вы должны соединить клемму заземления на розетке с клеммой заземления в настенной коробке.

Как подключить коаксиальную розетку

1. Аккуратно разрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.
