Довольно часто может сложиться ситуация, когда количества розеток в квартире, или в отдельной комнате, становится недостаточно для использования всех необходимых электроприборов. Приходится использовать удлинители, что создаёт определённые неудобства. Или включать приборы в сеть поочерёдно. Это приводит к большим затратам времени. Неудивительно, что многие люди задаются вопросом: как добавить дополнительную розетку в квартире?

Если проводка довольно старая и находится в неудовлетворительном техническом состоянии, то желательно заменить её целиком. Для этого прокладывают новую проводку уже с необходимым для удобного использования количеством электрических розеток. Данный вариант целесообразно совмещать с проведением капитального ремонта квартиры или частного дома. Поскольку полная замена проводки влечёт за собой нарушение целостности стен, и, соответственно, дальнейшее их восстановление.

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.
Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса

Вариантов проложить проводку множество – все зависит от конкретных условий в квартире. Окончательный выбор, как всегда, за Вами.

Как выбрать розетку

Существует множество видов розеток, отличающихся между собой по конструкции и по предназначению.

Конструкция и предназначение розеток

Для использования в квартирах и частных домах рекомендуется использовать несколько видов:

• Простая без заземления (Тип С 1а) Подходит для работы простых приборов, в рабочем режиме выдерживает напряжение до 250 Вт при постоянном токе 10А либо при переменном до 16А
• С двумя контактами по бокам для заземления (Тип С 2а) Подходит для подключения нагревательных колонок, котлов, стиральных машин, микроволновых печей, насосов и другой бытовой техники. Параметры мощности сравнимы с предыдущими
• Оснащёные заземлением штифтового формата (Тип С 3а) Подойдёт для подключения более мощных электробытовых приборов. Характеристики — такие же, как у С2а
• Тип С5 — розетки старого образца, выдерживающие всего 6А
• Евророзетки с выступающим корпусом и широко расположенными отверстиями под вилку. (Тип С 6) подходят для устройств с такими же вилками.

Выбираем розетку по способу монтажа

По способу монтажа различают розетки наружной и внутренней фиксации. Часто точку питания выполняют в виде двойника или блока, состоящего из нескольких розеток. Наружная – часто используется в старых домах, ретро интерьерах. В целях безопасности прокладывается под металлическими трубами, чтобы исключить возможность соприкосновения проводки с поверхностью стены. Предусматривает проведение дополнительных слесарных работы. Чтобы не нарушить визуальное восприятие ретро стиля, на одной диэлектрической подложке можно установить дополнительную розетку рядом с основной.

Розетки наружной фиксации с проводкой открытого типа часто используются в ретро-интерьерах

Выбирают розетку согласно стилю, спрятав провода за крышкой, чтобы не нарушить общую картину. При использовании скрытой розетки вся проводка оказывается скрытой внутри стены – кабель укладывается в специальные канавки – штробы, а розетка с подрозетником монтируется в специально высверленную для этого выемку.

Видео: Как подключить бытовую розетку

Выбор кабеля

Во избежание перегрева проводки и последующего её выхода из строя необходимо соблюдать некоторые требования при выборе кабеля. Для монтажа в квартире используют двухжильный, либо трёхжильный провод. Двухжильный провод состоит из двух жил – нуля и фазы, заземление в этом случае не используется. Трёхжильный провод позволяет выполнить заземление. Выполнение заземления повышает безопасность использования электропроводки, а также снижает риски удара током. Использовать заземление при добавлении розетки в квартире можно только в том случае, когда жила заземления есть на участке, от которого планируется подключение нового участка кабеля.

Двухжильный провод состоит из двух жил – нуля и фазы

Материал и диаметр сечения кабеля

Также при выборе кабеля необходимо учитывать диаметр его сечения и материал их которого он изготовлен. В квартирах и жилых домах по требованиям пожарной безопасности желательно применять медный кабель. Медь по сравнению с алюминием меньше перегревается и выдерживает большие нагрузки. Диаметр кабеля используемого в квартирах может быть от 1,5 до 3 квадратных миллиметров, однако по таблице длительно допустимых токовых нагрузок для электробытовых приборов суммарной мощностью от 2 до 4 кВт целесообразно использовать кабель сечением 2,5 квадратных миллиметра.

Подключение от уже имеющейся розетки

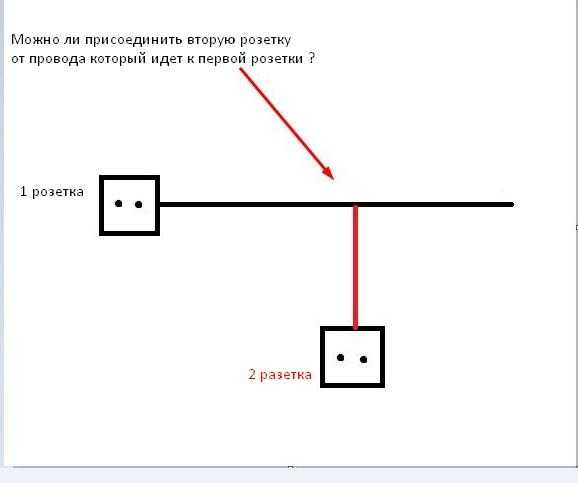

Рассмотрим один из самых простых способов добавить розетку в квартире – подключиться к уже имеющейся розетке. Данный способ предусматривает подключение кабеля к новой дополнительной розетке от другой розетки, уже находящейся в комнате. Такой способ допустимо применять при подключении новой розетки только в случае, когда не планируется использовать электроприборы большой мощности. Как правило, в данном случае подводится кабель сечением 1,5-2 кв. мм, подходящий для использования бытовых электроприборов, мощностью не превышающих 2 кВт. Использование более мощных электроприборов может привести к перегреванию контактов, выходу из строя кабеля и ухудшению качества соединения.

Расчет суммарной нагрузки

В данном случае нагрузку нужно рассчитать таким образом, чтобы в сумме с нагрузкой уже имеющейся розетки, суммарная нагрузка не превышала допустимую для кабеля и других элементов электропроводки, проложенной к данной розетке. То есть данным способом можно подключить одну розетку от другой в случае если суммарная нагрузка обеих розеток не превышает максимальную для данного участка кабеля. Кроме того, в данном случае обязательно нужно помнить о том, что при подключении новой розетки от уже имеющейся, по контактным зажимам первой розетки будет протекать ток равный суммарной нагрузке обеих розеток. Вот почему нельзя допускать, чтобы суммарная нагрузка обеих розеток превышала допустимую величину для одной (первой) розетки.

Допустим, например, что суммарная нагрузка двух розеток равна 20 А, тогда для кабеля сечением 2,5 кв. мм, данная нагрузка будет ниже номинальной. Однако для розетки от которой выполняется подключение, допустимый ток не более 16 А, следовательно данная нагрузка будет чрезмерна и высока вероятность того, что розетка быстро выйдет из строя при одновременном использовании обеих розеток.

Подключение от распределительной коробки

Ещё один способ подключения – подключение дополнительной розетки от ближайшей распределительной коробки. Прежде чем подключать дополнительную розетку от уже имеющейся распределительной коробки нужно убедиться, что участок электрического кабеля, питающий данную коробку, имеет достаточную для подключения новой розетки нагрузочную способность.

Пример расчета суммарной нагрузки

Например, нам нужно подключить розетку рассчитанную на нагрузку 10 А. К выбранной распределительной коробке уже подключено две розетки суммарной мощностью 14 А. Кабель, ведущий от распределительного щитка к выбранной нами распределительной коробке имеет сечение 4 мм кв. Автоматический выключатель, установленный для защиты данного участка сети рассчитан на номинальный ток 16 А.

Если добавить дополнительную розетку, то суммарная нагрузка трех розеток будет равна 24 А. Для провода, по которому поступает питание к данной распределительной коробке от щитка, такая нагрузка допустимая. То есть данный вариант подключения розетки допустим. Однако, нужно понимать, что автоматический выключатель установленный для защиты данного участка сети при повышении нагрузки на данном участке электропроводки необходимо будет заменить с 16 А на 25 А. При этом автоматический выключатель защитит от перегрузки участок проводки. Однако, розетки не защищаются в полной мере, так как номинальный ток для каждой из розеток равен 16 А, а номинальный ток для автоматического выключателя равен 25 А.

Применение светодиодных лент в квартире и доме

Прямое подключение от главного распределительного щитка

Следующий способ предусматривает подключение новой розетки от главного распределительного щитка квартиры. Этот способ актуально использовать для подключения электроприборов высокой мощности. А также, если нагрузочная способность участка электропроводки или всей проводки в квартире в целом не позволяет подключить дополнительную розетку одним из способов предложенных выше.

Преимущества подключения от главного распределительного щитка

Очевидным преимуществом подключения дополнительной розетки от распределительного щитка является высокая надежность. Это обусловлено, в первую очередь, отсутствием промежуточных контактных соединений. Кроме того, данный способ характеризуется высокой степенью защиты. Поскольку для защиты данного участка устанавливается индивидуальный автоматический выключатель, подобранный с учетом всех допустимых параметров для всех элементов данной сети.

Как добавить розетку в квартире понятно. Однако во всех этих случаях нужно соблюдать необходимое сечение кабеля для новой точки. Обычно для питания розеток в квартире выбирается кабель сечением 2,5 мм. кв. Однако, если у Вас в планах есть использование электроприборов высокой мощности (прямым подключением от щитка), то сечения в 2,5 мм.кв. может быть недостаточно. Тогда имеет смысл подобрать кабель большего сечения.

Общие правила

Когда выбрали один из способов подключения дополнительной розетки. А также определили её местоположение в квартире можно начинать подготовительные работы. Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети. Это производится путём отключения автомата или пробок. Чтобы убедиться что сеть полностью обесточена необходимо воспользоваться специальным индикатором. В идеале можно применять сразу два индикатора. Это поможет безошибочного получить результаты и избежать нежелательных последствий.

Что делать, если человека ударило током. Первая необходимая помощь пострадавшему человеку

Необходимо помнить, что прокладка электропроводки, установка новой розетки проводятся только после полного обесточивания сети путём отключения автомата

Если Вы решили использовать скрытый способ прокладки электропроводки и установки розетки скрытым способом, то необходимо выполнить подготовку штробы и места для монтажной коробки под дополнительную розетку. В случае с использованием открытого способа прокладки кабеля выполняется монтаж кабель-каналов для нового кабеля, а также выполняется установка крепежных элементов для крепления накладной розетки.

Помним о безопасности, удобстве и эстетике

Необходимо помнить, что перед тем как начать работы по монтажу нового участка кабеля и дополнительной розетки необходимо убедиться в том, что на выбранном месте прокладки проводки и монтажа розетки не проходит уже существующий кабель другой линии электропроводки. Также стоит учитывать удобство расположения дополнительной розетки и нового кабеля, чтобы в будущем, при необходимости установить на стену какие-либо элементы интерьера не мешала новая розетка либо чтобы не повредить смонтированный кабель.

Розетки удобнее всего размещать на высоте 0,5-1 м от пола, но не ниже 30 см от плинтуса. Наиболее актуально размещать по одной розетке на каждые 6 – 8 квадратных метров жилья.

Порядок монтажа розетки

Существует определенный порядок как добавить розетку в квартире:

1. Отключить электропитание, обесточить помещение, где проводятся строительно — монтажные работы. При помощи специального индикатора убедиться, что всё сделано правильно.
2. Демонтировать крышку с розетки.
3. Извлечь прибор, освободив удерживающие контакты.
4. Подключить проводку к новой розетке.
5. Убедиться, что провод не передавлен ограничителем, при необходимости увеличить отверстие в стене или в подрозетнике, подогнав его под размер кабеля.
6. Установить новую розетку на место.
7. Выполнить отверстие в крышке для кабеля.
8. Прикрутить крышку на место.
9. Проводку спустить вниз к плинтусу, либо провести к нужной точке, прикрепляя к стене с шагом 30–40 см.

При наличии минимальных знаний и необходимых инструментов добавить розетку в квартире можно самостоятельно

Уяснив, как добавить розетку в квартире, рекомендуем придерживаться правил техники безопасности. А также соблюдать требования по обустройству электрической сети. Так Вы сможете создать надёжную систему с продолжительным сроком эксплуатации. При наличии минимальных знаний и необходимых инструментов, всю работу Вы сможете произвести самостоятельно своими руками.

от другой, уже имеющейся в комнате, и из щитка, а также выбор провода и способ монтажа, инструкция по установке и полезные советы

Если понадобилась дополнительная точка питания, но выполнить капитальный ремонт не наступило время, да и вызвать профессионала не всегда возможно, проблему устраняют самостоятельно. Для этого устанавливают ещё одну розетку от уже существующей, соблюдая некоторые хитрости и советы специалистов. Далее в статье мы расскажем, каким образом можно добавить розетку, а также подробно опишем этапы ее установки.

Содержание

• 1 Особенности добавления другой от уже имеющейся
• 2 Безопасность и инструмент
• 3 Инструкция по установке от существующей
  • 3.1 Разновидности
  • 3.2 Выбор провода
  • 3.3 Последовательное и параллельное подсоединение
    • 3.3.1 Правила последовательного
• 4 Как подключить из щитка?
• 5 Выбор способа монтажа проводки
  • 5. 1 Наружная
  • 5.2 Скрытая
  • 5.3 Комбинированная
    • 5.3.1 Порядок монтажа
    • 5.3.2 Варианты скрытия
• 6 Процесс установки
  • 6.1 Подготовительные работы
  • 6.2 Подсоединение кабеля
  • 6.3 Подключение кабеля
• 7 Полезные советы
• 8 Полезное видео

Особенности добавления другой от уже имеющейся

Преимущества установленной дополнительно розетки:

• удовлетворит основные потребности всех жильцов;
• возиться с переносками и тройниками не придётся;
• сохранит целостность контактов основной точки питания;
• повлечёт незначительные финансовые расходы по сравнению с полной заменой проводки.

Этот метод подключения подразумевает увеличение нагрузки и сопротивления на предыдущие контакты. Обычно подводятся провода с сечением 1,5-2 кв. мм, рассчитанных на работу бытовых приборов, мощностью не более 2 кВт. Подсоединение к последней проводке более мощного устройства увеличит нагрузку и приведёт к:

1. нагреванию контактов;
2. выходу из строя кабеля;
3. образованию вибрации, способной ухудшить качество соединения.

Безопасность и инструмент

1. Прокладка кабеля, установка точки питания проводятся после полного отключения автомата или пробок. С помощью индикатора убеждаются, что прибор обесточен. Лучше применять сразу два индикатора для гарантированного получения результатов проверки и во избежание нежелательных последствий.
2. Учитывают состояние распределительной коробки, к которой подведены исходное гнездо, сама точка питания. Повреждённые экземпляры в работе не используют.
3. Стену, где уже проложена проводка, не долбят, не сверлят, не режут.
4. Запрещено перекусывать кусачками проводку, находящуюся под напряжением.
5. Любой контакт между отвёрткой и кабелем фазы или нуля приводит к замыканию в сети.
6. Розетки устанавливают на высоте 0,5-1 м от пола, но не ниже 30 см от плинтуса, располагая на каждые 6–10 квадратных метров помещения одну точку.
7. Рассчитывают мощность подключаемых устройств, сложив их вместе. Результат сравнивают с общей пропускной способностью сети.

Внимание

Монтаж проводки, сетевого гнезда своими руками производится при условии, что установка и настройка распределительного щитка в доме или квартире выполнялись профессионалом. Подключение без специального образования опасно для жизни.

Для того, чтобы добавить розетку, потребуются:

• маркер;
• линейка;
• уровень;
• пассатижи;
• отвёртки, одна из которых — с индикатором тока.

Для резки стен из бетона и кирпича потребуется перфоратор, для гипсокартонных особое внимание насадка для перфоратора, называемая «коронкой» (как установить розетку в гиспокартоне?).
Для замазывания промежутка между стеной и коробкой понадобятся:

• узкий шпатель;
• ёмкость для строительной смеси;
• грунтовка.

Инструкция по установке от существующей

Решив выполнить установку дополнительной электроточки, изучают правила проведения одной розетки от существующей. Придерживаются рекомендаций опытных электриков.

• Во-первых, определяют, какой будет достаточно.
• Во-вторых, уделяют выбору провода особое внимание, чтобы предотвратить перегрев контактов.

Разновидности

Видов розеток существует сотни, различают они по предназначению и конструкции. ГОСТом, для эксплуатации в бытовых помещениях, рекомендовано к эксплуатации несколько видов:

1. Без заземления. Тип С 1а. Обеспечивает работу простых приборов, в рабочем режиме выдерживает до 250 Вт, 10А постоянного тока и переменного до 16А.
2. С двумя контактами по бокам для заземления. Тип С 2а. Предназначена для подключения нагревательных колонок, стиральных машин, электродуховок, насосов и другой бытовой техники. Параметры мощности аналогичны предыдущим.
3. Оснащены заземлением штифтового формата (как установить розетку с заземлением?). Тип С 3а. Предназначен для подключения мощных потребителей энергии. Характеристики — такие же, как у С2а.
4. Тип С5. Старого вида, выдерживающие до 6А.
5. Евророзетки с выступающим корпусом, широко расположенными отверстиями под вилку. Относятся к типу С6, подходят для устройств с такими же вилками.

Каждый прибор состоит из:

• колодки;
• защитного корпуса;
• контактов.

Совет

В зависимости от способа крепления к стене различают наружную и внутреннюю фиксацию. Часто устанавливают точку питания в виде двойника или блока, состоящего из нескольких ячеек.

Выбор провода

При несоблюдении требований стандартов контакты перегреваются. Приводит это к поломке и возгоранию приборов. Перед установкой подбирают кабель.

1. Для заземлённых подходит трёхжильный кабель.
2. Без заземления — двухжильный, в которых жила жёлтого цвета предназначена для заземления:
   • синего — для нулевого провода;
   • красная и коричневая — для фазы.

1. Незаземленная проводка состоит из двух жил — нуля и фазы.
2. Трёхжильный (заземление, ноль и фаза) повышает безопасность эксплуатации кабеля, помогает избежать удара током.

Учитывают диаметр сечения, материал, из которого он изготовлен. По требованиям пожарной безопасности, для монтажа проводки внутри комнаты целесообразно применять провод с медной жилой.

Важно

Медь не перегревается, выдерживает значительные нагрузки по сравнению с алюминием.

Последовательное и параллельное подсоединение

1. Профессионалы советуют подключать дополнительные розетки параллельно, когда кабель к новой точке тянется из распределительной коробки. Такой способ наиболее безопасен.
2. Чаще всего выбирают последовательное подключение, при котором от одной точки отводится следующая, т. е. кабель подключается от уже существующего гнезда к дополнительной. Такой способ ещё называют шлейфовым, выбирают при нецелесообразности использования первого.

Правила последовательного

Главное условие последовательного подключения — возможность использования электроприборов с небольшой мощностью, если суммарная нагрузка на сеть от существующей розетки и точки, которую планируют устанавливать, не превышает 10А и 16А. Эти две точки принадлежат к одному узлу питания — это учитывают, перед тем как включить приборы в сеть.
Например, если общая нагрузка на сеть обеих розеток составляет 20 А, с учётом сечения кабеля 2,5 кв. мм это норма. Но первая точка при одновременном использовании двух точек не выдержит напряжения и выйдет из строя, так как рассчитана на мощность 16 А.

Как подключить из щитка?

Третий способ используют в случае подключения мощных электронагревательных приборов или если невозможен монтаж дополнительной розетки двумя указанными методами. Представляет собой прямое подключение от распределительного щитка в квартире.
Преимущество — в высокой надёжности, безопасности, обусловленной отсутствием интервальных контактных соединений, монтажу индивидуального автоматического выключателя, подходящего для допустимых токов всех составляющих линии электропроводки.
При всех способах выбирают необходимое сечение кабеля, подходящее для дополнительной проводки, учитывают количество гнёзд, запитанных от одной линии, общую нагрузку тока.

Совет

Обращаясь к таблице длительно-допустимых токовых нагрузок, выясняют, что для электроприборов, общая мощность которых составляет 2–4 кВт, разрешён кабель с сечением 2,5 кв. мм.

Выбор способа монтажа проводки

Разделяют несколько способов запитаться от розетки для другой точки питания: от наружной части исходной точки с выводом кабеля наружу, снаружи или внутри стены. Работы проводятся по одному принципу:

• Толщина кабеля. Сечение дочернего совпадает с родительским.
• Дизайн. Не влияет на функционал, подбирается к интерьеру, зависит от пожеланий хозяина.
• Система подключения контактов. Зависит от того, сколько контактов расположено на бытовом приборе — два или три.
  1. В первом случае ноль и фаза присоединяются к разным контактам.
  2. При использовании трёх проводков — фаза, ноль и заземление, которое прикрепляют к крепёжному винту, расположенному на корпусе устройства, предварительно сняв с него крышку.
• Заземление. При его наличии в первой розетке монтируют и на последующих, учитывая требования ПЭУ, где указано об использовании цельного кабеля.

Наружная

Встречается в деревянных домах, интерьерах в стиле ретро. Для безопасности прокладывается под металлическими трубами, чтобы избежать малейшей возможности соприкасания проводки с поверхностью стены. Предусматривает дополнительные слесарные работы.
Чтобы не нарушить визуальное восприятие ретро стиля, сохранить стиль, на одной диэлектрической подложке устанавливают дополнительную точку питания рядом с основной. Выбирают розетку согласно стилю, спрятав провода за крышкой, чтобы не нарушить общую картину.

Скрытая

1. В стене прорезают канавки — штробы, в них укладывают кабель.
2. Замазывают цементным или гипсовым раствором.
3. Затем переходят к отделочным работам.

Вся проводка оказывается скрытой в стене.

Внимание

Чтобы провести розетку от имеющейся, выясняют, возможно ли вырезать штробу, канавку, высверлить выемку под подрозетник, а только потом приступают к подключению.

Комбинированная

Этот метод используется при монтаже дополнительной ячейки и невозможности просверлить стену.

Порядок монтажа

План работ:

1. Отключить электричество, обесточить помещение, где проводятся ремонтные работы. Тестером убедиться, что всё сделано правильно.
2. Снять крышку с основной розетки.
3. Извлечь прибор, ослабив удерживающие контакты.
4. Подсоединить кабель к новой точке.
5. Убедиться, что кабель не передавлен ограничителем, при необходимости отколоть кусочек стены или подрозетника, подогнав под размер провода.
6. Установить розетку на место.
7. Просверлить отверстие в декоративной крышке для кабеля.
8. Прикрутить крышку.
9. Проводку спустить вниз к плинтусу, провести к нужной точке, прикрепляя к стене скобами на расстоянии 30–40 см друг от друга.

Варианты скрытия

В зависимости от того, как планируют использовать розетку, выбирают метод крепления.

1. При наружном способе её прикручивают к плинтусу или оставляют в виде переноски. Провод прячут в кабель-канал, приклеенный к стене или прикреплённый между крышкой розетки и плинтусом.
2. Кабель, установленный на длительный срок, скрывают под слоем штукатурки. Для этого проделывают бороздку, прокладывают проводку, затем замазывают штукатуркой.
3. Если стена оклеена обоями, их разрезают по линии укладки кабеля, предварительно намочив. Затем аккуратно, чтобы не порвать, разводят края обоев в стороны, делают бороздку для кабеля. После закладки также замазывают раствором цемента, обои приклеивают обратно.

Процесс установки

Перед работами, связанными с электричеством, питание отключается. Для двойного контроля проводку проверяют на наличие тока индикатором.

Подготовительные работы

1. Разбирают розетку, открутив крышку.
2. Подрозетник также снимают, получают доступ к клеммам, к которым крепят провода.
3. При наружном способе установки на бетонную стену нужно заранее просверлить в местах расположения креплений отверстия для подрозетника, чтобы иметь возможность воспользоваться пластиковыми дюбелями. Для деревянной основы подойдут саморезы.
4. Скрытый способ осложнён высверливанием отверстия под подрозеточную коробку. Для этого используют зубило с молотком, ударную дрель, перфоратор с корончатым сверлом по бетону.
   • Сверлом вырезается круглое отверстие, другими инструментами доводится паз до нужного размера.
   • Перфоратором или дрелью делается канавка, закладывается провод, который прячется под штукатурку.

Подсоединение кабеля

1. С устройства снимают крышку, обнажив внутреннюю часть, где расположены клеммы. Убирают гибкую изоляцию, скрывающую три части провода: фазу, землю и ноль. Разводят в стороны для удобства монтажа. При работе со скрытой проводкой оставляют 20-сантиметровый запас.
2. Зачищают все три провода от изоляции примерно на один сантиметр аккуратно, не повреждая жилу.
3. Формируют петли, расплющивают пассатижами, чтобы обеспечить оптимальный контакт.
4. Затем, протянув под винтами, прижимают к клеммам с усилием для лучшей фиксации оголённых контактов.
5. Придерживаются цветовой маркировки: жёлтый проводок соответствует заземлению, два остальных — фаза и ноль.
6. Прибор собирают, прикрутив внутреннюю часть к рабочей части.

Подключение кабеля

Процесс подключения кабеля к розетке аналогичен предыдущему.

1. Кабель зачищается, формируются две петли, расплющиваются, надёжно фиксируются клеммами.
2. Провода заводят согласно цветовой маркировке.
3. Затем прикручивают корпус на место.

На нашем сайте в также можете узнать об особенностях установки розеток с USB и Wi-Fi.

Полезные советы

1. Для двойной экономии одинарные экземпляры заменяют на двойные или на блоки, состоящие из нескольких точек при условии подключения маломощных приборов (как подключить тройную розетку?).
2. Устанавливая проводку открытого типа, применяют защитный кабель-канал для предохранения от пыли, влаги и механического воздействия.
3. Обращают внимание на штепсели и вилки прибора, который будет подключён к новой точке. Гнёзда и штифты располагаются под определёнными углами, вилка подключается в одном положении.
4. Устанавливая розетку с заземлением, чтобы исключить поражения электротоком, сначала прикладывают заземляющий штифт вилки к заземляющему пазу, затем происходит включение электропитающих проводов.
5. После окончания монтажа дополнительной точки перед использованием бытового прибора проводят диагностику сети мультиметром.
6. Для надёжности контактов используют провода из одного материала.
7. Стандартами разрешена только вертикальная прокладка проводки.

Придерживаясь правил техники безопасности, соблюдая требования по обустройству электрической сети, создают надёжную систему с продолжительным периодом эксплуатации. При наличии минимальных знаний и необходимых инструментов всю работу проводят самостоятельно.

Полезное видео

Предлагаем в дополнение к статье посмотреть видео про подключение розетки:

Как подключить розетку к другой розетке (или заменить существующую розетку)

Фото: Wattanaphob-kappagos Images

Проще говоря, электромонтажные работы опасны. Если вы обдумываете проект, который требует какой-либо сложности или изощренности, мы искренне рекомендуем нанять лицензированного электрика. Тем не менее, есть несколько простых ремонтов и обновлений электрооборудования, которые подходят для тех, кто занимается своими руками с ограниченным бюджетом и готов приступить к работе с тщательным вниманием к деталям. Следуя этим советам, вы сможете заменить старую или поврежденную розетку или даже заменить ее на настенную USB-розетку. Это простая работа, и если вы примете надлежащие меры предосторожности и внимательно прочитаете шаги по подключению розетки, прежде чем начать, это безопасно.

Одно предостережение: прежде чем приступать к каким-либо электромонтажным работам в вашем доме, рекомендуется проверить местные строительные нормы и правила, чтобы убедиться, что ваш проект подпадает под объем работ, которые разрешено выполнять домовладельцу.

Нужна помощь?

Профессионал может помочь. Получите бесплатную оценку проекта без каких-либо обязательств от лицензированных электриков рядом с вами.

Найдите профессионала

+

Прежде чем приступить к работе

Есть определенные работы, которые под силу опытному мастеру-сделай сам, а есть и другие, которые лучше доверить профессионалам. Как вы можете определить разницу? Некоторые общие сценарии описаны ниже, чтобы дать представление о том, с чем должен справиться домовладелец (конечно, в зависимости от местных ограничений), а что следует оставить электрику.

СВЯЗАННЫЕ С: Сколько стоит переустановить дом?

Добавление розетки

Если вы хотите добавить электрическую розетку, но для этого требуется проложить новый провод между новой розеткой и электрическим щитом дома, вам следует вызвать специалиста. Вам понадобится лицензированный мастер-электрик, не в последнюю очередь потому, что строительные нормы и правила часто предусматривают, что для новых электромонтажных работ необходимо разрешение, а во многих частях страны только профессионал может получить необходимые разрешения. В других районах домовладелец может получить свои собственные разрешения и начать подключение нескольких розеток после прохождения государственного теста.

Подключение розетки к другой розетке

Во многих случаях можно подключить розетку к другой розетке. На самом деле, если на противоположной стороне стены от того места, где вы хотите добавить, есть существующая розетка, работа может быть довольно простой. В этой ситуации вы обычно можете вырезать новое отверстие, установить электрическую коробку и добавить новую розетку без необходимости протягивать провода через шпильки. Просто обязательно используйте искатель шпилек, чтобы найти шпильки по обе стороны от существующей розетки, и обязательно расположите новую розетку в том же отсеке для шпилек.

Если вы ищете больше розеток в одном месте, также можно заменить существующую дуплексную розетку, для которой требуется всего две вилки, на четверную розетку, для которой требуется четыре. Это может быть полезно в мастерской или даже на кухнях и в ванных комнатах, где две розетки просто не помогут.

Advertisement

В любом случае важно, чтобы в цепи было достаточно пропускной способности, чтобы выдержать дополнительную тягу. Для 15-амперных цепей максимум обычно составляет восемь розеток или лампочек. Любые дополнительные розетки могут потреблять слишком большой ток для выключателя.

Преобразование двухштырьковой розетки в трехштырьковую

Старомодные двухштырьковые розетки не заземлены, что делает их опасными в случае электрической неисправности. Без электрика переделывать двухштырьковую розетку в трехштырьковую безопасно только в том случае, если электрическая коробка, в которой находится розетка, металлическая, а кабель, питающий коробку, бронированный. Если эти условия соблюдены, коробка обеспечивает защиту от замыканий на землю (даже если розетка этого не делает). Как определить, не вскрывая стену, соответствует ли электрическая коробка критериям? Просто: используйте тестер напряжения. Вставьте один контакт в более короткий слот розетки («горячий слот»), затем коснитесь другим контактом винта, крепящего лицевую панель. Если тестер загорается, электрическая коробка заземлена; вы можете пойти дальше и преобразовать двухконтактный в трехконтактный. Если ваша электрическая коробка не заземлен , вы все равно можете преобразовать его в трехконтактный, но заменой должен быть прерыватель цепи замыкания на землю или GFCI (тип розетки с красной кнопкой на передней панели).

СВЯЗАННЫЕ: Решено! Что на самом деле означают цвета электрических проводов

Как заменить розетку

Со временем электрические розетки могут выглядеть тусклыми или грязными, а пластик может треснуть и сделать розетку опасной для использования. Чтобы обеспечить подачу электроэнергии туда, где она вам нужна, важно научиться безопасно и эффективно заменять электрическую розетку. К счастью, что касается электрических проектов, замена розетки настолько проста, насколько это возможно.

ПРИНАДЛЕЖНОСТИ

– Отвертка 4-в-1
– Тестер напряжения
– Плоскогубцы с тонкими губками
– Пассатижи
– Инструмент для зачистки проводов

Объявление

ШАГ 1. Отключите питание на электрощите.

Прежде чем двигаться дальше, обязательно отключите питание от заменяемой розетки. Подойдите к электрическому щитку вашего дома и выключите переключатель, связанный со схемой, которая подает электричество в рассматриваемую розетку. После того, как вы отключите питание от розетки, используйте тестер напряжения, чтобы еще раз убедиться, что она действительно отключена. Вставьте щупы тестера в два верхних слота на розетке. Если тестер загорится, значит, вы переключили не тот переключатель на электрощите, и вам придется повторить попытку. Продолжайте пробовать и ошибаться, пока не убедитесь, что розетка больше не получает электричество.

Нет тестера напряжения? Вместо этого вы можете использовать лампу, если знаете, что она работает. Включите лампу в розетку, и если она не загорится, можно безопасно продолжить. Этот метод по своей сути более рискованный, поэтому используйте его только в крайнем случае.

Нужна помощь с электромонтажными работами?

Профессионал может помочь. Получите бесплатную оценку проекта без каких-либо обязательств от лицензированных электриков рядом с вами.

Find a Pro

+

ШАГ 2. Снимите лицевую панель розетки.

Отвинтить лицевую панель розетки. В большинстве лицевых панелей есть один винт посередине. Удалите этот винт, и пластина должна легко сняться. Далее откручиваем крепежные винты, которые крепят розетку к электрической коробке. Наконец, аккуратно вытащите розетку из розетки.

ШАГ 3: Ослабьте провода.

Теперь вы можете видеть три провода, идущие от стены к розетке. Если провода прикреплены к винтам на розетке, просто ослабьте эти винты, чтобы освободить провода. Если провода втянуты в отверстия в задней части розетки, нажмите на защелку и потяните за провода, предполагая, что они не выходят сами по себе. Отложите старую розетку.

ШАГ 4: Подключите нейтральный провод к новой розетке.

Теперь вы готовы подключить замену. Сначала подключите нейтральный провод (белый) к серебряному винту сбоку розетки. Обязательно сориентируйте конец проволоки с крючком так, чтобы его изгиб шел по часовой стрелке, в том же направлении, в котором вращается винт, когда вы его затягиваете.

ШАГ 5: Подсоедините заземляющий провод к сменной розетке.

Фото: галерея знаний для Getty Images

Подсоедините провод заземления к зеленому винту, используя технику, описанную выше.

ШАГ 6: Подключите провод под напряжением к сменной розетке.

Подсоедините горячий провод (черный) к золотому винту, который является последним оставшимся на корпусе выпускного отверстия.

ШАГ 7: Замените провода в электрической коробке и прикрепите лицевую панель.

Осторожно проведите провода обратно в электрическую коробку, затем прикрутите розетку к коробке с помощью крепежных винтов сверху и снизу. Наконец, поместите лицевую панель над розеткой и снова прикрутите ее.

ШАГ 8: Включите питание!

Вернитесь к электрическому щиту и восстановите питание в розетке, которую вы закончили заменять. Обязательно проверьте правильность установки розетки, протестировав устройство тестером напряжения.

Объявление

Как подключить розетку к другой розетке

Иногда вам совершенно необходима другая розетка. Возможно, вам нужно разместить новый прибор или развлекательное устройство, или вы организуете мастерскую. Вы часто можете решить эту проблему, подключив новую розетку к существующей розетке, которая находится на другой стороне стены от того места, где вы хотите разместить новую розетку. Этот проект немного сложнее, но он выполним для тех, кто заботится о безопасности.

ПРИНАДЛЕЖНОСТИ

– Отвертка 4-в-1
– Тестер напряжения
– Плоскогубцы
– Плоскогубцы
– Инструмент для зачистки проводов
– Пила для гипсокартона
– Электрический кабель
– Известная розетка 90 как старая рабочая коробка)
– Разъемы проводов

ШАГ 1: Отключите питание.

Обязательно отключите питание существующей розетки, прежде чем делать что-либо еще. Проверьте розетку на наличие питания с помощью тестера напряжения, а затем подойдите к электрическому щиту, чтобы отключить соответствующий выключатель. Вернитесь к розетке и проверьте еще раз, чтобы убедиться, что питание отключено. Как только вы подтвердите, что питание отключено, рекомендуется прикрепить кусок черной изоленты к выключателю, чтобы никто не мог небрежно включить его снова.

ШАГ 2: Проложите новый кабель через стену.

Поместите электрическую коробку лицевой стороной вперед на гипсокартон, где вы планируете ее установить. Обведите края коробки карандашом и вырежьте по отметкам пилой для гипсокартона.

Вернитесь к существующей торговой точке. Если прошло некоторое время с тех пор, как вы отключили выключатель, снова проверьте розетку, чтобы убедиться, что она все еще выключена. Далее снимаем лицевую панель и выкручиваем винты, удерживающие розетку в коробке. Осторожно вытащите розетку и дайте ей повиснуть в стороне, чтобы обеспечить доступ к задней части коробки.

Реклама

Протолкните новый провод через отверстие в задней части коробки, пропустив в стену достаточно провода, чтобы достать до нового выходного отверстия плюс 1 фут. Подача провода через отверстие может быть сложной задачей, поэтому наберитесь терпения и при необходимости используйте плоскогубцы, чтобы открыть язычок. С этой же стороны отрежьте новый провод примерно в 10 дюймах от коробки. Аккуратно снимите пластиковую оболочку, оставив примерно 1 дюйм оболочки в коробке.

Примечание. Убедитесь, что вы используете «старую работу», «переделку» или «реконструкцию» электрической коробки для новой розетки. Эти коробки имеют выступы, которые прижимают коробку к задней части гипсокартона, чтобы удерживать коробку на месте.

ШАГ 3: Замените существующую электрическую розетку.

Фото: valentynesmenov

С помощью отвертки ослабьте винты, крепящие имеющиеся провода к розетке, и расправьте крючки острогубцами. Используйте инструмент для зачистки проводов, чтобы удалить примерно ⅝ дюйма оболочки с горячего (черного) провода и нейтрального (белого) провода.

Отрежьте от катушки электрического кабеля отрезок длиной 6–7 дюймов. Удалите белый, черный и заземляющий провода из-под оболочки и зачистите концы примерно на ⅝ дюйма. Этот провод называется косичка.

Используйте плоскогубцы, чтобы скрутить концы существующего провода, новый провод и один конец косички по часовой стрелке. Сделайте это тремя комплектами: все черные провода, все белые провода и все провода заземления. Закройте каждый изгиб проволочным соединителем.

С помощью плоскогубцев согните провода на другом конце косички в форме буквы J и зацепите их за розетку. Белый переходит в серебристый, черный — в золотой, а земля — в зеленый. Прежде чем затягивать винты, убедитесь, что крюки вращаются по часовой стрелке.

ШАГ 4: Проведите выходную проводку через стену к новому месту.

Пройдите на другую сторону стены к месту, которое вы вырезали для новой розетки. Если новый провод найти нелегко, используйте проволочную вешалку, согнутую в виде крючка, чтобы выловить его из стены. Протяните его через новое отверстие и вставьте конец в новую коробку для реконструкции. Вставьте коробку в отверстие и поворачивайте винты, прикрепленные к выступам, по часовой стрелке, пока коробка не будет надежно закреплена.

Реклама

Через коробку должно проходить около 10 дюймов нового провода. Снимите пластиковую оболочку, чтобы обнажить горячие, нейтральные и заземляющие провода, оставив примерно 1 дюйм защищенного кабеля внутри коробки.

ШАГ 5: Подключите новую электрическую розетку.

Фото: JeffKontur для Getty Images

Используйте инструмент для зачистки проводов, чтобы снять оболочку с концов горячего, нейтрального и заземляющего проводов, обнажая приблизительно ⅝ дюйма оголенного провода. С помощью плоскогубцев согните концы проводов в крючки и наденьте их на винты на новой розетке. Не забудьте следовать стандартным методам подключения к розеткам: подключите белый провод к серебряному винту, черный провод к золотому винту и медный провод к винту заземления.

Наконец, согните провода, чтобы они красиво сгибались, когда вы будете прикреплять розетку к коробке. Затяните винты в верхней и нижней части розетки, пока она не войдет в коробку. Поместите лицевую панель на выпускное отверстие и затяните винт. Снова включите выключатель и проверьте розетку.

СВЯЗАННЫЕ: Как сращивать провода для домашних электрических проектов

Заключительные мысли

Научиться подключать электрическую розетку не очень сложно, и это навык, который некоторые мастера будут использовать снова и снова. Имея небольшой опыт и надлежащие меры безопасности, добавление розетки для телевизора или нового инструмента или прибора может стать легкой задачей. Просто не забывайте работать безопасно, проверяйте и повторно проверяйте электрические розетки перед началом работы и следуйте приведенным выше инструкциям для надежной и безопасной установки электрической розетки.

Часто задаваемые вопросы О Электропроводка розеток

Это может показаться большим количеством информации о том, как установить розетку, но некоторым людям может понадобиться еще больше. Вот несколько наиболее частых вопросов об этой работе.

В. Что означают разные цвета проводов?

Существует множество типов проводов, и для их объяснения потребуется учебник по электротехнике. Однако наиболее распространенная жилая проводка состоит из трех проводов: черного, белого и медного. Черный провод — это «горячий» провод, по которому подается питание на устройство. Белый провод, известный как «нейтральный», несет ток от устройства обратно к электрической панели. Заземляющий провод обеспечивает опасный уровень электричества в безопасное место в случае короткого замыкания или другого типа электрической неисправности,

Объявление

В. Можно ли подключить выключатель к розетке?

Вы можете подключить выключатель к розетке, и это можно сделать несколькими способами. Выключатель может быть установлен либо между источником питания (обычно панелью) и розеткой, либо на шлейфе после розетки.

Чтобы установить его в линию, просто пропустите провод через электрическую коробку и подключите горячий провод к выключателю, чтобы он мог прерывать поток энергии, а затем соедините горячий провод с розеткой и подключите как обычно.

Чтобы установить выключатель после устройства, подключите нейтральный провод в коробке, как обычно, затем проложите отрезок провода от розетки к выключателю. Подключите один конец провода к существующему горячему проводу в коробке с помощью разъемов для проводов. Далее подключите черный провод этой длины к одной стороне выключателя, а белый провод подключите к другой стороне. Наконец, вернитесь к розетке и соедините белый провод с золотым винтом и обмотайте провод черной изоляционной лентой, чтобы указать, что теперь это горячий провод, идущий от выключателя.

В. Как заземлить розетку без заземляющего провода?

Самый простой способ починить розетку, не имеющую надлежащего заземляющего провода, — заменить ее розеткой GFCI. Эти устройства обнаруживают замыкания на землю и сразу же разрывают цепь. Установите GFCI вместо первой розетки питания в трассе, чтобы обеспечить защиту от заземления.

Конечно, свяжитесь с местным инспектором по электротехнике, чтобы убедиться, что это соответствует местным нормам.

Некоторые работы лучше доверить профессионалам

Получите бесплатные оценки без обязательств от лицензированных электриков рядом с вами.

Найти профессионалов сейчас

+

Как добавить электрическую розетку в комнату (с видео)

В этом видео электрик Скотт Карсон расскажет, как добавить электрическую розетку, не повредив стены.

По

Скотт Кэрон

Поделитесь этой историей

В этом видео мастер-электрик Ask This Old House Скотт Карон добавляет розетки к плинтусам, а также к полу. Он протягивает электропроводку от блока предохранителей, чтобы обеспечить домовладельцу необходимое освещение.

Детали проекта

Навыки

3 из 5
Умеренный

Стоимость

$20-100

Расчетное время

3 часа

Добавить розетку в комнату можно без ущерба для стен. Во многих случаях гораздо безопаснее добавить в комнату дополнительные розетки вместо использования удлинителя. Как показано в этом видео, наличие удлинителя в комнате и любых проводов, проходящих под ковром, может представлять опасность.

Нужен ли мне электрик, чтобы добавить розетку?

Из соображений безопасности для установки розетки в вашем доме лучше обратиться к лицензированному электрику. Они также смогут гарантировать, что вы получите необходимое покрытие. Если у вас есть опыт и вы умеете прокладывать электропроводку, вы можете сделать это самостоятельно, следуя приведенным ниже инструкциям. Но, если вас не устраивает какой-либо из шагов, лучше проконсультироваться с электриком.

Как добавить электрическую розетку 14 Шаги

1. Отключите все питание рабочей зоны на главном электрическом щите.
2. Проследите область разреза для каждой электрической коробки.
3. Просверлите угловые отверстия для пилотной пилы.
4. При необходимости просверлите раму для проводки.
5. Проложите электрические провода от отверстий распределительной коробки к электрической панели, протянув стену на 4 фута.
6. Снимите изоляцию с электрических проводов и прикрепите к электрической коробке.
7. Прикрепите белые провода к серебряным винтам, а черные провода к латунным винтам, а затем к заземляющему проводу.
8. Используйте изоленту, чтобы обмотать коробку.
9. Прикрепите коробку к стене и накройте розеткой.
10. Повторите для каждой необходимой розетки.
11. Обесточьте весь электрический щит, отключив главный выключатель дома.
12. Установите прерыватель напряжения дуги, подключив белый и черный провода к прерывателю.
13. Подсоедините белый провод от нового выключателя непосредственно к нулевой шине электрического щита.
14. Включите главный выключатель.

Инструменты и материалы

Инструменты и материалы

• Дрель/винтоверт

• Электролобзик

• Инструмент для зачистки проводов

• Отвертка

Хотите помочь с ремонтом дома? Узнайте все о том, как домашние гарантии могут помочь.
