Сушка белья является не единственной задачей, которую выполняет полотенцесушитель. Помимо этого, наличие подобного сантехнического изделия способствует поддержанию в ванной комнате благоприятной атмосферы, польза которой заключается в предотвращении появления неприятного запаха, грибка и сырости. Если проанализировать предлагаемый ассортимент на рынке сантехнического оборудования, то можно встретить большое количество моделей, отличающихся как дизайном, так и функциональными особенностями. В этой статье мастер сантехник разберет различные схемы подключения полотенцесушителей в частном доме.

Монтаж полотенцесушителя с ТЭНом

Этот вариант можно рекомендовать, когда единственным источником тепла в доме является электричесто (электрокотел, электрический бойлер). По сравнению с водяными полотенцесушителями, электрические обладают гораздо большими преимуществами. Самое главное из них: этим полотенцесушителям не нужно подключение к водопроводу, а значит, электрический полотенцесушитель вы сможете установить в любом месте вашей комнаты.
Видео
В сюжете — Установка электрического полотенцесушителя.

Монтаж полотенцесушителя на отдельном контуре отопления

Данный вариант предполагает организацию в котельной отдельного контура с насосом и насосной группой, который предназначен только для теплоснабжения полотенцесушителей. Данный контур является закрытым, как и любой контур отопления. По этой причине на отдельном контуре допускается установка любых моделей водяных полотенцесушителей, в том числе дизайнерских, выбор которых очень велик. Среди дизайнерских полотенцесушителей широк ассортимент мощных моделей, которые вполне могут заменить другие приборы отопления в ванных комнатах и душевых. Т.е., в данном случае ванную комнату можно отопить полотенцесушителем – без использования радиаторов отопления.
Соответственно, организация отдельно контура полотенцесушителей является самым затратным вариантом, поскольку требует установки дополнительного оборудования (отвод на коллекторе, насосная группа, насос, автоматика котельной), работа которого увеличит и затраты на эксплуатацию.
Преимущества: возможность использования дизайнерских моделей водяных полотенцесушителей, реализация отопление ванной комнаты без использования радиаторов. Обеспечивается работа полотенцесушителей постоянно, круглый год.
Недостатки: дополнительные затраты на оборудование и эксплуатацию.

Обратите внимание! При подборе модели полотенцесушителя для отопления ванной комнаты, его мощность должна пересчитываться на температуру подающей линии +60 градусов С, в то время как радиаторы отопления рассчитывается на подачу +80 градусов С.

Монтаж полотенцесушителя к контуру основного отопления

Это вариант аналогичен предыдущему, но без затрат на дополнительный контур. Все преимущества предыдущего варианта сохраняются, но есть существенная особенность. Температура подающей линии системы отопления обычно составляет +80 град. С. При подаче теплоносителя с такой температурой в полотенцесушитель возможно его нагрев до температуры, являющейся некомфортно горячей при касании его руками (что вероятно при размещении полотенца для сушки).
Выходом из данной ситуации является установка на полотенцесушитель (или отвод коллектора радиатора) любого ограничителя температуры. На полотенцесушителе это может быть терморегулятор (обычная «термоголовка»). А на отводе коллектора устанавливается термостат с капиллярным датчиком. Последний вариант предпочтителен, поскольку датчик измеряет температуру теплоносителя, а «термоголовка» — температуру в помещении.
Преимущества: не требуют дополнительных затрат, возможность использования дизайнерских моделей водяных полотенцесушителей, реализация отопление ванной комнаты без использования радиаторов.
Недостатки: не работает летом, когда отопление отключается в режиме «Лето».

Обратите внимание! При установке полотенцесушителя на отвод системы основного отопления нужно помнить, что летом он работать не будет – отключится вместе с отоплением.

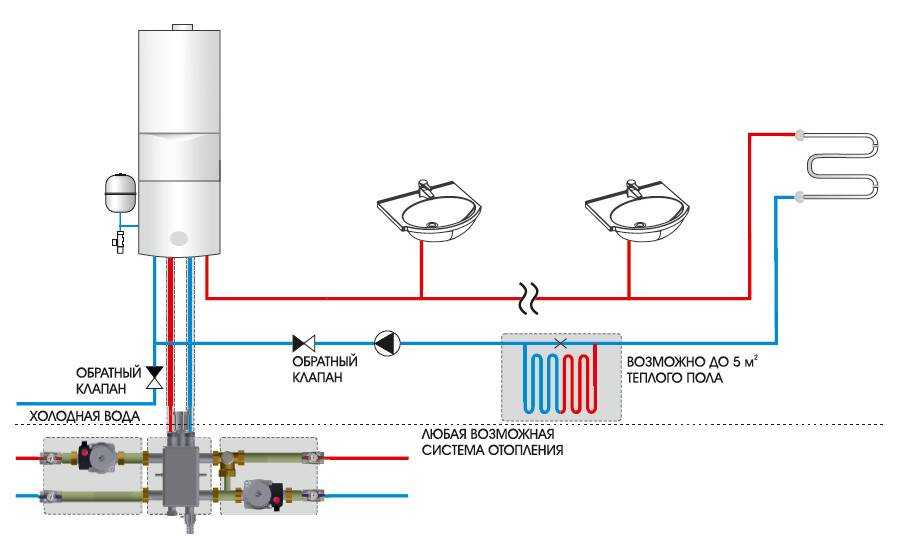

Монтаж полотенцесушителя на горячую воду

Данный вариант характерен тем, что полотенцесушители устанавливаются в контур рециркуляции горячей воды, который работает постоянно в круглогодичном режиме. Особенностью данного варианта является существенное ограничение используемых моделей полотенцесушителей. Они должны быть только из нержавеющей стали и предназначены для установки именно на воду. Внешний вид таких моделей – различные вариации на тему «лесенок» и «змеевиков». Соответственно, мощность их невелика (обычно в районе 150-200 Вт) и отопить ими помещение без дополнительных радиаторов проблематично. Правда, у ведущих производителей дизайн-радиаторов и полотенцесушителей (например, Zehnder) есть более мощные модели из нержавеющей стали, которые подойдут для отопления ванных комнат площадью до 12-18 м.кв. (конечно, с учетом устройства в них теплого пола).
Преимущества: работают круглый год. Есть возможность обеспечить отопление без радиаторов ванных комнат площадью до 12-18 м.кв.
Недостатки: можно использовать полотенцесушители только из нержавеющей стали. Обеспечить отопление больших ванных комнат проблематично.
Комбинированное подключение полотенцесушителя
Сушитель подключается к системе отопления, как описано выше. Также в него вставляется ТЭН. Зимой он работает от отопления, летом от ТЭНа. Для осуществления такого подключения можно использовать три разных выхода сушителя, как показано на рисунке. Также есть специальные детали, предусматривающие подключение в один вход и крана, и ТЭНа.

Видео
В сюжете — Варианты подключения комбинированного полотенцесушителя

В сюжете — Рекомендации по монтажу и подключению полотенцесушителя

Итог
Если Вам важен экономный вариант реализации полотенцесушителей – используйте вариант на рециркуляции горячего водоснабжения.
Если для Вас чрезвычайно важен внешний вид полотенцесушителя, который обязательно должен сочетаться с интерьером ванной комнаты – Ваш выбор отдельный контур для полотенцесушителей.
Если у Вас полотенцесушители на горячей воде, но есть желание избавиться от радиатора в ванной комнате — сделайте в ней теплый пол и подберите мощный полотенцесушитель из нержавеющей стали дизайнерской модели.
В продолжение темы посмотрите также наш обзор Тёплый пол от полотенцесушителя в ванной комнате

Источник

https://santekhnik-moskva.blogspot.com/2018/08/podklyuchit-polotentsesushitel-v-dome.html

Как подключитьв частном домемонтажполотенцесушительсантехник

Donate to this author

Как подключить полотенцесушитель в частном доме? Подробная инструкция установки в зависимости от типа прибора отопительной системы.

Полотенцесушитель в частном доме – это не только удобное приспособление для сушки вещей, а и дополнительный элемент обогрева помещения. Эффективность его использования во многом зависит от конструктивных особенностей и способа подсоединения к отопительной системе. Подключение устройства требует соблюдения определенных требований и правил.

Какие нормы и правила требуют устанавливать полотенцесушитель?

Для чего вообще нужны полотенцесушители? Неужели полотенца нельзя высушить, повесив на лоджии, в ванной или на кухне?

Все очень просто. Полотенцесушитель обеспечивает дополнительный подогрев воздуха в ванной, доводя температуру до комфортной. Особенно это касается того момента, когда мы вылезаем мокрыми из ванной.

Температура, не позволяющая в этот момент ощутить дискомфорт определена опытным путем и прописана в СанПиН 2.1.2.2645-10, пункт 4.1. которых гласит следующее: «Системы отопления и вентиляции должны обеспечивать допустимые условия микроклимата и воздушной среды помещений. Оптимальные и допустимые параметры микроклимата в помещениях жилых зданий приведены в приложении 2 к настоящим санитарным правилам.»

Ниже приведена таблица из указанного Приложения 2:

Как видите, допустимой считается температура в ванной от 17 до 26 градусов. 17 градусов практически всегда есть в жилом помещении и в этом случае полотенцесушитель можно не ставить. Но оптимальную температуру 23°С обеспечить без дополнительного подогрева в ванной комнате, где нет радиаторов отопления, довольно затруднительно.

Полотенцесушитель против плесени и грибка

Как видите, одной из функций полотенцесушителя является поддержание температуры на уровне комфортной для принятия ванны или душа. Но есть у него и еще одна важная функция, гораздо более важная, но не прописанная в СанПиНах и СНиПах. Это обеспечение устойчивой вентиляции и снижение влажности в ванной комнате.

Ванная отличается от всех других помещений в доме специфическим микроклиматом. Именно здесь мы принимаем душ, наслаждаемся отдыхом в горячей ванной, совершаем ежедневные гигиенические процедуры и стираем белье. Водяные пары, скапливаясь в воздухе ванной, создают повышенную влажность, которая может иметь фатальное значение не только для строительных материалов, использованных при отделке, но и для нашего здоровья.

Под действием влажности при отсутствии надежной вентиляции в углах, за подшивными потолками, под плинтусами и за фальшстенами из гипсокартона в скором времени может появиться плесень и грибок, которые не только портят внешний вид помещения, но и разрушающие в процессе своей жизнедеятельности строительные материалы — штукатурка трескается и осыпается, появляются щели, воздух наполняется тяжелым запахом плесени, а споры грибков, размножающихся в теплом влажном воздухе ванной, могут стать угрозой для здоровья, вызывая легочные заболевания.

Казалось бы — а при чем тут полотенцесушитель? А полотенцесушитель здесь при том, что именно он позволяет быстро просушить воздух в помещении, предотвращая появление грибка и плесени.

Кроме того, более теплый воздух имеющий меньшую плотность устремляется в вытяжные отверстия системы вентиляции, обеспечивая надежную тягу и позволяя быстро удалить из ванной влажный воздух.

Функции полотенцесушителя в ванной

1. Сушка полотенец и белья

Очевидно, что одно из основных назначений полотенцесушителя – просушивание полотенец. Это удобная дополнительная деталь, на которой удобно развешивать именно небольшие предметы – нижнее белье, полотенца, носки, тряпки, для которых не хватает места на обычной батарее.

2. Обогрев ванной

Даже такой небольшой прибор, как змеевик, может спасти в прохладное время года, когда холод и сырость царят во всей квартире, включая ванную. Сушилка добавляет тепла комнате и помогает вещам просыхать быстрее.

Для водяных полотенцесушителей, работающих от системы горячего водоснабжения и отопления, существует одна проблема – простаивание в периоды отключения воды. Если вы предпочитаете самостоятельно регулировать работу сушилки, приобретайте электрическое изделие. Как и водяные, они отлично справятся с обогревом. Для просторных ванных лучше выбирать крупный полотенцесушитель – обычно это электрические полотенцесушители – лесенки, которые помимо крупных размеров отличаются и большим, чем у змеевиков, количеством перекладин.

3. Удаление лишней влаги

Повышенная влажность – стандартная проблема ванной комнаты, с которой сложно справиться только лишь с помощью вентиляции. При высокой влажности возникают плесень и грибок на стенах, потолке, в стыках между кафелем. В таких ситуациях не обойтись без полотенцесушителя.

В качестве дополнительного средства обогрева также можно использовать теплый пол, который будет не только обогревать ванную, но и создавать приятное тепло под ногами, а также быстро подсушивать поверхность.

Виды полотенцесушителей

При выборе сушильного оборудования, большинство потребителей все внимание уделяют его форме и дизайну. В принципе, это правильно, потому что полотенцесушитель в санузле сразу привлекает к себе внимание, соответственно он должен гармонично смотреться в интерьере комнаты.

Обязательно нужно обращать внимание на способ нагрева.

Все полотенцесушители разделяются на три вида, которые имеют разные характеристики. Прежде, чем совершать покупку, следует разобраться во всех нюансах.

Водяные приборы

Этот тип оборудования отличается практичностью и доступностью по цене, поэтому и пользуется большим спросом. Работать устройство начинает после подключения к горячему водоснабжению.

Эксплуатируются водяные приборы непрерывно, пока в трубах есть горячая вода.

В процессе работы внутри труб будет скапливаться накипь, возможны проблемы с вентилями и заслонками, потому изделие должно быть высокого качества. Средний срок использования водяных полотенцесушителей — 30 лет.

Электрические приборы

Внешне электрическая модель устройства похожа на водяную, однако тепла она отдает меньше. Электрическому полотенцесушителю не нужно горячее водоснабжение.

Для его устройства требуется монтаж специальной розетки в комнате, которую необходимо защитить от попадания влаги.

Работает устройство от электричества, а значит, потребление электроэнергии увеличится.

Поверхность оборудования нагревается равномерно и быстро, благодаря тому, что внутри труб находится не вода, а растительное и минеральное масло или другие растворы, обладающие высокой теплопроводностью.

В некоторых изделиях внутри труб присутствует водонагревательный кабель.

Комбинированные варианты

Комбинированный полотенцесушитель по своей сути — водяная модель с электрическими внутренностями. Изготавливается устройство из тонкостенных труб, а подключается к горячему водоснабжению с использованием промежуточного теплообменника.

Такие приборы отличаются повышенной прочностью, безопасностью и равномерным прогревом комнаты.

Принципы действия отопительной системы

Технической сложности такой вариант подключения не представляет. Полотенцесушитель представляет собой отопительный прибор, устанавливаемый практически в каждой городской квартире. С конструктивной точки зрения – это внешний элемент коммуникаций, через который циркулирует горячий теплоноситель или горячая вода системы ГВС. Такие элементы часто ставятся в качестве компенсирующей петли системы отопления, играет роль дополнительного источника тепла в помещениях с повышенной влажностью. Название элемента говорит само за себя, отсюда и змеевидная форма, благодаря которой можно эффективно использовать нагретый контур.

Для эстетики обычно полотенцесушители изготавливают из нержавеющей стали или покрывают никелированным покрытием. Сама конструкция и способ подключения полотенцесушителя к централизованной коммуникации позволяют без особой сложности подсоединить к нему трубу водяного пола. Как правило, для теплых полов используются трубы небольшого диаметра. Для ванной комнаты, площадь которой редко когда в городской квартире превышает 4-5 м2, потребуется всего 15-20 метров трубы.

Существует два вида полотенцесушителей:

• змеевик, который подключен к централизованной системе отопления;
• змеевик, который подключен к централизованному ГВС.

В первом случае, с наступлением отопительного сезона, вода заполняет полотенцесушитель и соответственно попадает в контур теплого пола, нагревая поверхность пола.

Первый вариант работает только в период действия отопительного сезона. Все остальное время ваш теплый пол будет бездействовать. Подключенный к системе ГВС змеевик выглядит предпочтительнее. Такой пол в ванной будет работать всегда, обеспечивая хороший микроклимат и комфортную температуру.

Конструкция тёплого пола вместо полотенцесушителя

Качественная работа напрямую зависит от грамотно смонтированной подложки. В её состав входят 5 основных составляющих:

• изоляция от возможных протечек;
• монтажная сетка из металла;
• теплоизоляция;
• демпферная лента, компенсирующая различные расширения;
• один из видов стяжки (сухая либо мокрая).

В среднем толщина такой подложки составляет 5–15 см.

Суть конструкции в том, что трубы из металлопластика фиксируются между собой во фрагменты, кладутся на подложку и фиксируются к коллекторам. Через последний циркулирует теплоноситель, и производится возврат обратки. Тёплый пол — конструкция низкотемпературная, потому как его нагрев не превышает 45 °C.

Справка! Для улучшенного прогрева помещения в качестве напольного покрытия лучше применять керамическую плитку либо стяжку из бетона.

Преимущества

• Отсутствие помех для проведения отделки комнаты;
• сохранение и экономия расхода тепла. Особенно это актуально для помещений с высокими потолками;
• абсолютная экологичность. Эта конструкция не оказывает негативного влияния на здоровье человека.

Недостатки

• Дорогостоящая установка теплого пола;
• административный запрет на монтаж этой конструкции;
• увеличение веса перекрытия из-за наслоения подложки в ванной комнате.

Производители полотенцесушителей

Производителей радиаторов великое множество, как зарубежных, так отечественных. Признанными лидерами на рынке полотенцесушителей считаются английские, бельгийские, немецкие и итальянские радиаторы.

Безусловно, это модели довольно высокого качества, но цены на них слишком высокие. Тогда стоит обратить внимание на отечественные марки полотенцесушителей:

• «Ника» — петербургская фирма, использующая для производства радиаторов импортные комплектующие;
• «Сунержа» — компания, выпускающая полотенцесушители из нержавеющей стали; большой ассортимент и довольно неплохое качество;
• «АкваСталь» — производит модели как эконом, так и премиумкласса.

Это самые известные компании у нас, в России. Какой полотенцесушитель лучше, решать только вам.

Подключение водяного полотенцесушителя к ГВС или центральному отоплению

Полотенцесушители можно подключать к системе горячего водоснабжения (ГВС) или отопления. Первый вариант позволяет сушить банные принадлежности в течение всего года, т.к. горячая вода не отключается на теплый сезон. Трубы сушилки нагреваются только при расходовании теплоносителя, поэтому за ночь прибор полностью остывает.

При подключении к отопительной сети пользоваться полотенцесушителем можно будет только в холодное время года. Однако за счет принудительной циркуляции горячей воды он будет оставаться теплым круглые сутки.

Нагреватели из меди и латуни должны иметь маркировку, что они гальванизированы и подходят для стояков водоснабжения.

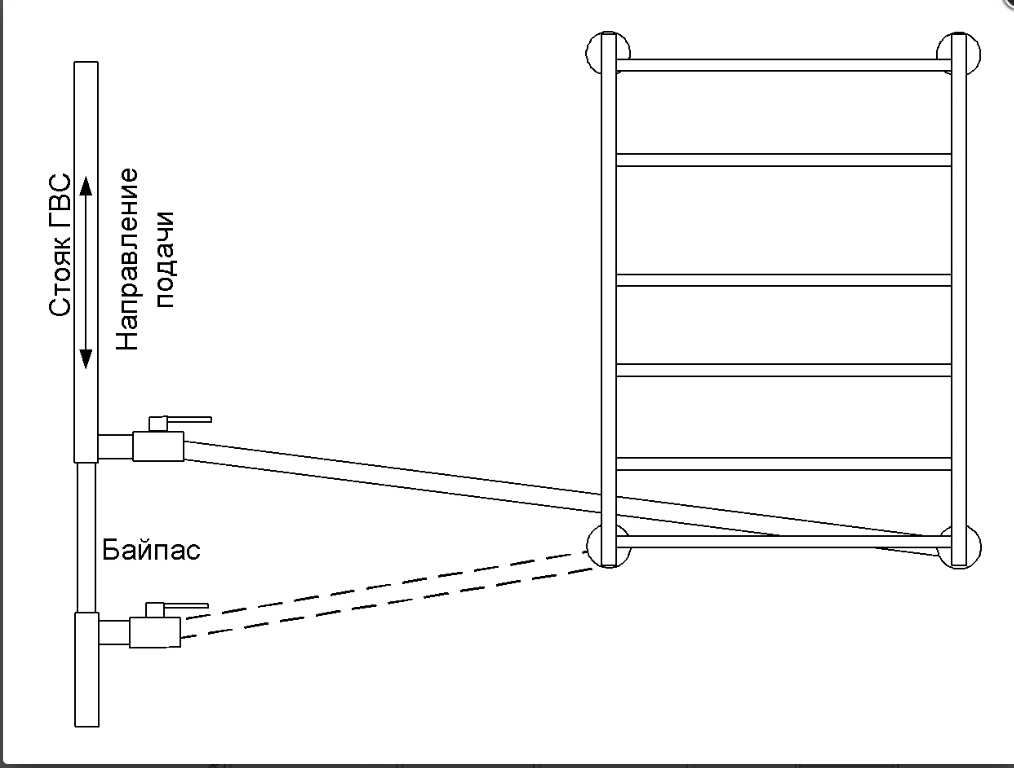

Монтаж в стояк

Врезка сушилки выполняется в такой последовательности:

1. Подготовка материалов и инструментов. Для установки водяного нагревателя потребуются разводной ключ, «болгарка», плашки для нарезки резьбы, низкоскоростная дрель, телескопические кронштейны, дюбели и шурупы, краны типа «американка», кран Маевского (для сброса воздуха), прямые и угловые фитинги (в зависимости от типа соединений), герметик и уплотнитель для стыков. Сама система собирается из полотенцесушителя, байпасной перемычки и нескольких патрубков, длина которых подбирается в зависимости от схемы и расположения прибора.

2. Демонтаж старого оборудования. Работы по снятию старого устройства и/или установке нового потребуют разрешения от управляющей компании (УК). Ее сотрудник перекрывает общий стояк ГВС или отопления на регламентированное время. При наличии старой сушилки ее снимают с резьбовых соединений или срезают, а затем снимают с креплений (кронштейнов). Если прибор только планируется установить, то в стояке вырезается промежуток, который чуть больше ширины нагревателя.

3. Подготовка отводов и перемычки, укладка плитки. На отводы после байпаса монтируются шаровые краны. Закрепить систему можно и до отделки помещения, но в этом случае к расстоянию до стены прибавляется толщина клея и плитки.

4. Разметка под крепления. Она выполняется с учетом уклона отводов, горизонтального положения нагревателя и расстояния между ее частями. После проверки разметки можно сверлить отверстия, ввинчивать дюбели и устанавливать кронштейны.

Устанавливать сушилку для полотенец рекомендуется при капитальном ремонте квартиры или замене водяного стояка. Это позволит выбрать более надежные варианты материалов и удобную схему подключения.

Самостоятельная установка простой конфигурации

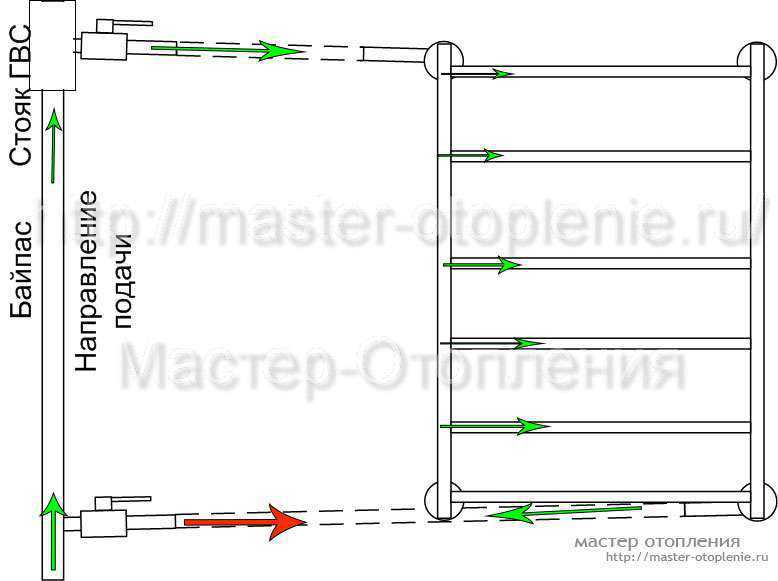

Установка змеевика выполняется после завершения подготовительных работ. К готовым отводам подсоединяются патрубки, уголки и фитинги. Каждое соединение уплотняется фум-лентой или силиконовой прокладкой.

Монтаж полотенцесушителя выполняется одновременно на отводы и установленные кронштейны. Прибор закрепляется с помощью шурупов.

По окончании работ система тестируется на работоспособность и герметичность. Стояк ГВС или отопления временно открывают, заполняя нагреватель водой. Если подключение выполнено правильно, то она свободно циркулирует в системе, стыки не промокают, а металлическая поверхность остается горячей.

Перед тем как монтировать систему своими руками, стоит посмотреть обучающие видео с инструкцией по установке сушилки (пошагово и со всеми фитингами).

Технология работы с моделью «Лесенка»

Для полотенцесушителей типа «лесенка» используются преимущественно боковая и диагональная схемы монтажа. При нижнем подключении можно установить на отводы поворотные уголки и дополнительные патрубки, которые позволят подвести трубы сбоку.

Последовательность установки прибора такая же, как и для змеевика. Форма нагревателя учитывается только при выборе схемы и разметки крепления. Кронштейны устанавливаются в 2 точках на уровне середины «лесенки».

Врезка в централизованную отопительную систему

Врезку в систему отопления можно выполнить только вне холодного сезона. Для этого придется получить разрешение управляющей компании, перекрыть стояк и слить холодную воду.

Для подготовки отводов лучше пригласить мастера из УК. Наличие документа с перечнем выполненных работ позволит снять с себя ответственность при возникновении аварии. Риск протечек на самом полотенцесушителе минимизируется запорными кранами после байпаса.

Существенный недостаток врезки в систему отопления — отсроченная проверка герметичности.

Подключение полотенцесушителя в загородном доме

Монтаж нагревателя в частном доме имеет ряд преимуществ:

• не требуются разрешение УК и оповещение соседей;

• габариты прибора не ограничиваются стандартными размерами ванной в многоквартирных домах;

• при наличии собственной чистой скважины трубы не забиваются осадком и грязью, можно приобретать импортную систему, требовательную к качеству теплоносителя;

• владелец может устанавливать запорную арматуру в любой точке, т.к. прекращение циркуляции воды не влияет на ее наличие и температуру у других пользователей ГВС.

В загородных домах прибор устанавливается по тому же алгоритму, что и в квартире.

Энергоэффективные полотенцесушители

Рациональный подход к подбору домашней техники и эксплуатируемых в доме электронагревательных устройств подразумевает использование экономичных в плане расходования электроэнергии. С учетом этого момента новые модели снабжаются переключателями режимов работы и таймерами.

Тем не менее, выгоднее всего держать полотенцесушитель постоянно во включенном режиме — для поддержания заданной температуры энергии потребуется меньше, чем на периодическое нагревание полностью остывшего устройства.

Что касается таймеров, то их наличие позволяет более комфортную эксплуатацию устройства — задавать время включения можно заранее, просчитав при этом сколько времени потребуется для нагрева полотенец и самой комнаты.

Не менее удобны модели, оборудованные термостатом — пользователям предоставляется возможность запрограммировать устройство на получение определенной, комфортной температуры.

Как починить полотенцесушитель, если он не греет – сам себе сантехник

Любая техника может выйти из строя, и полотенцесушитель в данном случае – не исключение. Бывает, что горячая вода в кране есть, но указанный прибор остается холодным. Обычно исправить ситуацию можно без вызова мастеров.

Главное – правильно определить причину поломки.

Читайте также:  Разновидности и особенности применения промышленных канализационных трапов

Как известно, полотенцесушители бывают двух типов – электрические и водяные. Для начала попробуем разобраться с водяными, которые более популярны и востребованы. Помимо низкой стоимости, такие агрегаты отличаются высокой надежностью, поэтому технические неполадки случаются очень редко.

Но если вы заметили, что полотенцесушитель в ванной не греет, чаще всего это связано с завоздушиванием прибора.

Естественно, счетчики в это время показывают, что используется горячая вода, за что приходится платить лишние деньги. Это является поводом для жалобы в ЖЭК, специалисты которого должны в кратчайшие сроки исправить ситуацию. Бывает, и другая причина отсутствия тепла в полотенцесушителе. Зачастую в ЖЭКе отключают обратный поток в контуре горячего водоснабжения, мотивирую свои действия переводом на летний режим, экономя при этом на подогреве водного потока. А так как полотенцесушители обычно подключаются именно к обратке, то они мгновенно охлаждаются, даже если горячая вода идет в кранах.

Опять же, без жалоб в сторону жилищно-коммунального хозяйства такую проблему решить будет очень сложно.

Однако холодный полотенцесушитель не всегда является заслугой ЖЭКа. В некоторых случаях причиной проблемы становятся соседи, которые подключены к тому же стояку, что и вы. В некоторых многоэтажных домах устройства для сушки полотенец и других предметов одежды представляют собой часть основной магистрали.

Как понять, можно ли отремонтировать устройство

Что делать, если не работает полотенцесушитель в ванной? Определив источник проблемы, потребуется как можно скорее заняться ремонтом прибора. Но делать самостоятельно это рекомендуется исключительно в тех ситуациях, когда имеются соответствующие знания и навыки. А если таковых нет, то потребуется в срочном порядке обратиться к специалисту, который вновь восстановит работоспособность прибора, устранив возникшую неисправность.

В иных случаях последствия могут быть более чем плачевными. Возможны прорывы, ввиду чего ваша квартира наполнится горячей водой, а также вода начнёт капать с потолка соседей, проживающих снизу.

Наш ассортимент:

Источники:

• https://pechiexpert.ru/polotentsesushitelej-v-chastnom-dome-01/
• https://krasivaya-vannaya.ru/santehnika/292-nuzhen-li-v-vannoj-polotentsesushitel.html
• https://teplovspb.ru/%D1%81%D1%82%D0%B0%D1%82%D1%8C%D0%B8/%D0%B7%D0%B0%D1%87%D0%B5%D0%BC-%D0%BD%D1%83%D0%B6%D0%B5%D0%BD-%D0%BF%D0%BE%D0%BB%D0%BE%D1%82%D0%B5%D0%BD%D1%86%D0%B5%D1%81%D1%83%D1%88%D0%B8%D1%82%D0%B5%D0%BB%D1%8C-%D0%B2-%D0%B2%D0%B0%D0%BD%D0%BD%D0%BE%D0%B9/
• https://vipvannaya.ru/santexnika/polotencesushitel/zachem-v-vannoj.html
• https://aqueo.ru/otoplenie/teplyj-pol/teplyj-pol-ot-polotencesusitela.html
• https://otlichnyjremont.ru/santehnika/sovety-o-tom-kak-vybrat-sebe-podhodyashhij-polotentsesushitel. html
• https://stroitelniportal.ru/svoimi-rukami/ustanovka/ustanovka-polotentsesushitelya-v-vannoj-svoimi-rukami/
• https://svouimirukami.ru/articles/polotencesushitel-v-chastnom-dome-pravilno-vybiraem-pravilno-ustanavlivaem-poleznye-sovety.html
• https://sc71perm.ru/kanalizaciya/holodnyj-zmeevik-v-vannoj.html

подключение к стояку своими руками

Устройство для сушки предметов гигиены и удаления лишней влаги в ванной простое как в устройстве, так и в установке. Для того чтобы осуществить его монтаж, не нужны фундаментальные знания в области строительства инженерных коммуникаций.

Однако следует четко знать, как подключить полотенцесушитель. Ведь результат собственных усилий или работы нанятых сантехников должен радовать долгие годы, согласны?

В представленной нами статье подробно рассмотрены все варианты установки ПС и возможные осложнения при его подключении. Проверенная и систематизированная информация станет надежным подспорьем для домашних мастеров, желающих выполнить работу самостоятельно, либо стремящихся контролировать действия рабочих.

Мы подробно описали специфику подключения важного прибора в санузлах в санузлах старой и новой планировки. Не оставили без внимания и проблемы владельцев частных домов. Предложенная нами информация проверена на практике, подкреплена наглядными материалами и видео-инструкциями.

Содержание статьи:

• Особенности монтажа полотенцесушителя
• Подключение ПС к ГВС или центральному отоплению
  • Установка полотенцесушителя в стояк
  • Самостоятельный монтаж простой конфигурации ПС
  • Технология работы с моделью лестницы
  • Врезка ПС в систему централизованного отопления
• Подключение полотенцесушителя в загородном доме

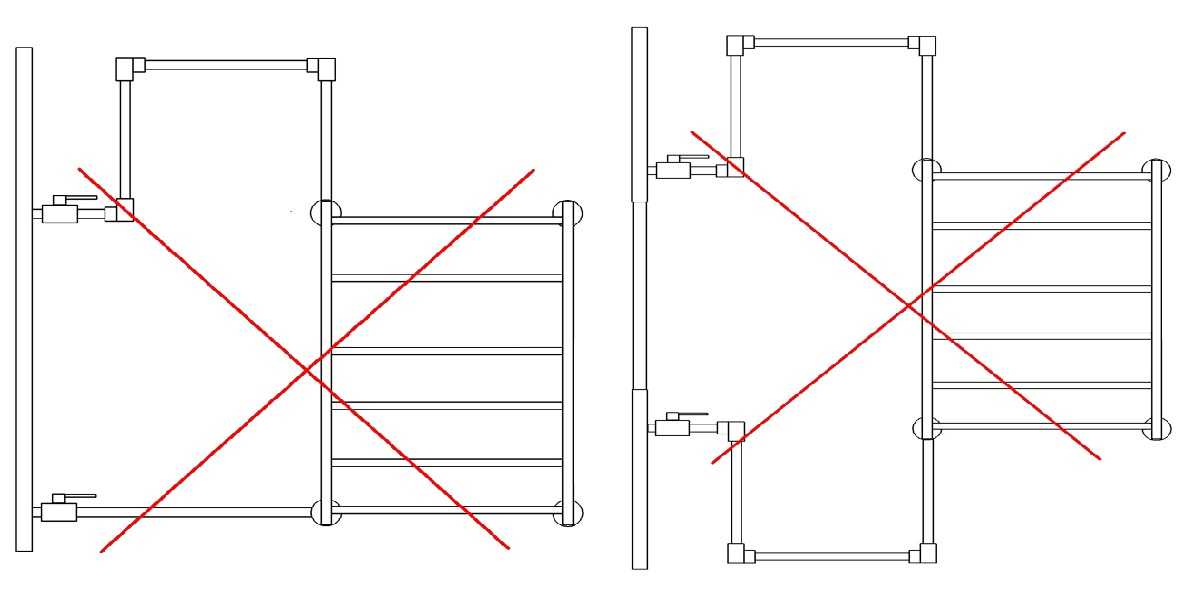

• Распространенные ошибки самостоятельных мастеров
• Выводы и полезное видео по теме

Специфика установки полотенцесушителя

Общие положения любого вида полотенцесушителя остаются неизменными: вода подается с одного конца, а отток происходит с другого. Монтаж ПС требует обязательного учета моментов, диктуемых особенностями монтажа.

При подключении к системе горячего водоснабжения или центрального отопления становится частью трубопровода. Если врезка неправильная, то возникающие проблемы будут касаться не только отдельной квартиры, но и всех остальных, расположенных по этому стояку.

Полотенцесушитель подключается к централизованным и автономным системам отопления или горячего водоснабжения, подвешивается на стену и/или устанавливается на пол

Во избежание электролитической коррозии рекомендуется использовать детали из того же материала. Исключение это пластиковые трубы, к ним подойдет сантехника из любого материала.

Для нашей водопроводной системы лучше выпускаться отечественными производителями и соответствовать нормативным документам. С импортными моделями следует быть осторожными – большинство из них рассчитано на другие стандарты.

В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых снабжены подвижными механизмами с уплотнительными сальниками. Модели, допускающие нагрузку до 5 кг

Полотенцесушитель, имеющий форму лестницы, соединяется с трубопроводом несколькими способами – вертикальным, диагональным, боковым. Главное, соблюдать межосевое расстояние в 50 см.

При вставке в существующую систему необходимо учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать значительных теплопотерь.

Идеально, когда трубная система и полотенцесушитель совпадают по диаметру, если же отличаются, то подключение осуществляется через переходники.

Трубы устройства могут быть больше в диаметре, чем трубы существующей схемы, но ни в коем случае не меньше. Это позволит не создавать избыточного гидравлического давления и обеспечит нормальную циркуляцию теплоносителя в системе.

Подборка фотографий ознакомит Вас с особенностями подключения ПС к системам ГВС:

Галерея изображений

Фото

Особенности полотенцесушителей для горячего водоснабжения

Особенности водяных полотенцесушителей

Полотенцесушитель с порошковым покрытием

Широкая область применения для водоснабжения

Так что прибор при необходимости , легко снимается, для соединения со стояком необходимо использовать разъемные муфты с внутренней резьбой типа американской. Необходимо стремиться к уменьшению количества переходников, т. к. в местах их расположения могут возникать протечки.

Стыки следует герметизировать специальными составами или наматывать, и экономить на этом не стоит. Обычные метрические резьбы уплотняют обмотку из льна. Коническую резьбу лучше всего герметизировать с помощью ленты ФУМ. Скручивание должно осуществляться с чуть ощутимым тугой посадкой, чрезмерные усилия недопустимы.

Подбирая краны и штуцеры, поинтересуйтесь их электрохимической совместимостью, чтобы не случилось, что при соприкосновении они создадут гальваническую пару. Этим свойством обладает комбинация стали и латуни. Коррозия происходит быстро и узел приходит в негодность.

Использование переходника под названием американка позволяет фиксировать конструкцию при несоответствии диаметров кранов и труб в системе

Если сантехнический прибор является частью стояка, то на него нельзя устанавливать запорные устройства . Чтобы можно было отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас – перемычку, соединяющую ответвления от стояка в сторону устройства.

Шаровые краны устанавливаются после этой перемычки. Когда соединительные трубы врезаны в стояк, он сам выполняет роль байпаса.

Для того, чтобы устройство можно было демонтировать для ремонта без отключения системы и слива воды из него, в схему установки полотенцесушителя лучше включить байпас

Подключение ПС к ГВС или центральному отоплению

Подключение полотенцесушитель к стоякам центральных сетей может быть выполнен по-разному.

Тактика работы зависит от модификации катушки:

1. Соединение верхнее . Вода течет сверху, а обратка расположена снизу.
2. Нижнее соединение . Теплоноситель входит с одной стороны, а выводится с другой.
3. По диагонали . Подойдите сверху, коснитесь снизу с противоположной стороны.
4. В нижней части устройства по центру .

Вне зависимости от того, куда подключается ПС — к системе ПБР или к стояку ЦО, применяются аналогичные схемы.

На фото основные этапы монтажа полотенцесушителя. Его можно использовать как наглядную инструкцию при выполнении работ своими руками (+)

Установка полотенцесушителя в стояк

Для встраивания полотенцесушителя в санузел, расположенный в квартире многоэтажного дома, необходимо отключить горячую воду в стояке. Задача облегчается, если агрегат можно демонтировать, просто открутив гайки, соединяющие его с общей трубой. Главное, чтобы соединительные патрубки нового устройства имели аналогичные размеры.

Фотогалерея

Фото

Полотенцесушители радиаторные предназначены для обогрева гигиенических помещений площадью более 5 м²

Для радиаторных полотенцесушителей, предназначенных для подключения к отоплению, область применения ограничена исключительно отопительными контурами.

Оба типа полотенцесушителей, как для горячего водоснабжения, так и для отопления, могут быть установлены либо там, где проходят стояки, либо в смежном помещении

При установке в смежном помещении втулки устанавливаются в отверстия, выполненные в стенка для труб, облегчающая будущие работы по замене и ремонту.

Полотенцесушитель в ванной

Прибор находится рядом с подающим и обратным стояками

Примыкание Месторасположение

Установка гильз для подводки трубы

Когда прибор старого образца приварен к стояку, его сложнее отсоединить. Лучшее решение – при подключении полотенцесушителя своими руками – частично или полностью. Второй вариант предпочтительнее. Куски старых труб, оставленные в потолках, представляют собой потенциальную угрозу.

Стояк вместе со старым блоком нарезается болгаркой, затем сверху и снизу нарезается трубная резьба соседей, подключается новый стояк и выносится в свое помещение.

Предпочтительно использование стали того же диаметра. Они дешевле, легче, не подвержены коррозии, устойчивы к высоким температурам, долговечны.

Для герметизации резьбовых сборно-разборных соединений полотенцесушителей, как и других видов сантехнических и отопительных приборов, лучше использовать прочные натуральные варианты: лен сантехнический и резьбу из него

Большой выбор фитингов для труб ППС, которые привариваются в стояк зайти на резьбу и подключить полотенцесушитель.

Для пайки. Многие устраивают коробку, чтобы спрятать за ней проводку, не меняя схемы подключения.

Установка своими руками ПС простая комплектация

Осушитель собирается, запорная арматура монтируется на подводку с помощью разъемных соединений, затем примеряется на заранее размеченном месте на стене, проверяется горизонтальность и вертикальность , скобы для крепежа ПС закреплены.

Перед установкой полотенцесушителя тщательно продумайте все моменты: определите место для него, изучите схему установки, начертите примерный эскиз (+)

Подключение выполняется по следующей технологии:

1. Установить байпас с помощью труб или тройников. В местах его подключения к устройству устанавливается по одному вентилю.
2. Закрепите полотенцесушитель с помощью скоб или другого крепежа.
3. Подсоедините устройство к клапанам с помощью втулок или фитингов.
4. Медленно откройте краны и наполните устройство водой.

Байпас в этой схеме выполняет важную функцию – обеспечивает одинаковую температуру подаваемого теплоносителя во всех квартирах, расположенных по стояку. Шаровые краны позволяют по желанию отключать устройство или даже полностью его снимать, поддерживая заданную температуру.

Байпас является важным компонентом схемы подключения PS. Необходимо предусмотреть его установку на самом начальном этапе монтажа (+)

Многие, стремясь оптимизировать циркуляцию теплоносителя через осушитель, делают его смещенным или выбирают трубу диаметром на порядок меньше ведущей . Профессионалы считают такой подход неоправданным. В устройстве простой конфигурации хорошая циркуляция наблюдается и при прямом байпасе.

Это явление можно объяснить с помощью законов физики: охлаждающая жидкость в полотенцесушителе имеет больший удельный вес по сравнению с более горячим теплоносителем, поэтому устремляется вниз.

По аналогии со схемами подключения к сети ГВС врезка в контур отопления выполняется с байпасом или без него. Использование перекрывающего поток крана зависит от того, установлен ли полотенцесушитель в многоэтажном или частном доме (+)

В результате охлаждаемая жидкость выталкивается в центральную трубу снизу агрегата. Жидкость с более высокой температурой из стояка поступает на верхний полотенцесушитель, и цикл повторяется. Охлажденная вода здесь действует как вечный двигатель.

Некоторые советуют устанавливать запорные вентили на байпасе, чтобы перекрыть поток воды. Но это противоречит правилу, согласно которому в многоэтажном доме ни один собственник квартиры не должен иметь возможности самостоятельно перекрыть центральный стояк и лишить всех горячей воды.

Другое дело частный дом, здесь хозяин может ставить кран куда хочет, но если система правильно сбалансирована и есть термостатические устройства, то на перемычку кран ставить не надо.

Не слишком эстетично открытый трубопровод можно спрятать:

Галерея изображений

Фото

С внедрением пластиковых труб в сантехнику появилась возможность скрыть трубы, соединяющие полотенцесушитель со стояком

Отлично, если трубы можно разместить в нише и закрыть фальшстеной, маскируя проводку, но не препятствуя ремонту и замене при необходимости устройство, профиль которого крепится непосредственно к стене

Если в ванной достаточно свободного места, узлы подключения к стояку и сам стояк следует скрыть за коробом

Вариант скрытой прокладки

Подводка ниши

Гипсокартонная малярная панель

Стояк и трубная конструкция

Запорная арматура перед подстанцией нужна для того, чтобы контролировать ее работу. Для этой цели подходят как шаровые, так и 2-позиционные, многооборотные версии. Для устранения воздушных пробок они малопригодны.

Пока изделия новые, это можно сделать, ослабив гайки, но из-за этого уплотнения быстро приходят в негодность. Если на кранах если есть резьба, а на трубах ее нет, то ее надо либо срезать, либо приварить подходящий штуцер.

Установить в новостройке полотенцесушитель Система отопления проще, но тепло будет только в отопительный сезон. Установка в СГВ более эффективна.

Технология работы с моделью лестницы

На естественной циркуляции также могут работать схемы соединения. полотенцесушитель «Лесенка» к стояку, при этом наиболее часто используемые, хорошо зарекомендовавшие себя, соединения – боковые или диагональные.

Для этих схем не играют роли ни направление потока теплоносителя в стояке, ни скорость циркуляции теплоносителя; системы проветривания на случай отключения подачи воды.

Полотенцесушитель «Лестница» отличается высокой теплоотдачей и украшает помещение. Имея небольшой опыт, можно установить самостоятельно (+)

Последовательность подключения такая же, как и в случае простой конфигурации PS.

Для работы схемы необходимо учитывать некоторые особенности:

1. Над стояком, расположенным вверху ПС или выше его верхней точки, а нижележащий — на уровне или ниже нижней точки.
2. Соблюдать строго горизонтальность подводящих труб или делать уклон 5-10 мм по всей длине. При несоблюдении этого условия могут возникнуть воздушные пробки. Если вы выбрали нижнюю подачу, то использование трубы меньшего диаметра для бойпаста недопустимо.
3. Выбирайте трубы диаметром не менее 25 мм если они полипропиленовые, не менее ¾ дюйма – стальные, краны шаровые 3/4″ При меньших диаметрах будет наблюдаться неравномерный нагрев – сверху горячее, снизу холоднее.
4. Поместите пластиковые трубы в изоляцию , если вы планируете их замуровать.

Если вы установили зауженный байпас или сместили его, то естественная циркуляция будет работать в связке с принудительной циркуляцией. У этой схемы есть существенный минус: полная неработоспособность при нижнем подключении, допустим только верхний вариант.

Есть и положительные моменты: при верхней подаче работает стабильно, не задувает, полотенцесушитель можно убрать со стояка на произвольное расстояние.

Схемы бокового и диагонального подключения ПС примерно равны по эффективности (+)

Если вы решили сделать нижнее подключение, то будьте готовы к тому, что этот способ менее эффективен, но и у него есть некоторые преимущества: направление водопровод в центральном стояке значения не имеет, появляется возможность спрятать трубы под ванну.

Основной минус — обязательное наличие крана Маевского для выпуска воздуха. Обязательным условием работоспособности схемы является нижнее ответвительное устройство ниже корпуса ПС.

При желании нижнее подключение можно переделать в сторону. Для этого на входной и выходной патрубки монтируются уголки 90°. Рабочее сечение переходников не должно отличаться от диаметра труб в меньшую сторону, иначе будет нарушена работоспособность системы. Обратная модернизация — переделка бокового соединения на нижнее невозможна.

Если все трубы заделаны в стену, можно установить ПС с боковым подключением. Такая конструкция выглядит эстетично (+)

Врезка ПС в систему централизованного отопления

Если вы хотите завершить установку полотенцесушителя зимой, вряд ли что-то получится из этой затеи. В этом случае придется останавливать отопление и удалять теплоноситель из системы, так что придется ждать до лета.

Но и тогда работа осложняется тем, что систему отопления необходимо опорожнить, а ее подпитку перекрыть. Для всего этого вам необходимо заручиться разрешением службы ЖКХ.

Летом сложно провести проверку работоспособности ПС. Дефекты в виде неплотностей в местах сварных швов и резьбовых соединений проявятся только после подключения обогрева. Этот факт еще раз свидетельствует в пользу обязательной установки кранов после .

Подключение полотенцесушителя в загородном доме

Условия частного дома более благоприятны для установки сушилки. С автономной системой подачи вода чище. Можно купить импортный ПС, боящийся скопления осадка.

Обычно в таком доме под ванну отводят достаточно большое помещение, что расширяет границы выбора агрегата по размеру и форме. А для работы по подключению не нужно разрешение соседей.

Вне зависимости от того, где вы собираетесь подключать полотенцесушитель — в системе отопления или в системе ГВС без врезки прибора в трубы не обойтись

Сама схема подключения аналогична применяемой в жилой дом. Необходимо помнить, что устройство следует подключать только по направлению потока воды. При длине подводки до 50 см трубы расположите горизонтально, при большей сделайте уклон по всей длине.

Соблюдайте расстояние между стеной и водопроводной трубой. При диаметре трубопровода 4-5 см выбирается расстояние от 5 до 5,5 см. При диаметре менее 2,3 см этот зазор уменьшается до 3,5 см.

Учитывая температурные деформации, которым подвержены горячие трубы, фиксация ПС на опорах сваркой невозможна, крепление должно быть свободным.

Распространенные ошибки самостоятельных мастеров

При расположении нижнего отвода выше конечной точки ПС при боковом или нижнем присоединении между дном устройства и местом присоединения нижнего отвода образуется застойная зона.

Это следствие того, что остывшая жидкость, опустившись вниз, не может попасть в стояк из-за давления на него столба горячей воды с меньшим удельным весом. Пока допустимый перепад высот между нижним краном и нижним полотенцесушителем не превышен, устройство работает, а после — циркуляция в нем прекращается.

Циркуляция также прекратится, если верхняя трубка образует колено. Только боковая панель может заставить работать такую ​​схему, чтобы периодически стравливать скопившийся воздух. Иногда в верхней трубе делают петлю, укладывая ее за обшивку потолка, а нижнюю трубу замуровывают в пол.

Наверху будет скапливаться воздух, а охлажденная вода в агрегате будет перекрываться в нижнем контуре, расположенном в полу. Движение теплоносителя полностью прекратится.

Для отвода воздуха, образующегося при кипении теплоносителя или заносимого в систему отопления при его заполнении, устанавливаются воздухоотводчики (+)

Выводы и полезное видео по теме

Процесс установки прибора в новостройка до отделочных работ:

Видео об ошибках при выборе и подключении полотенцесушителя:

Схему подключения полотенцесушителя нельзя назвать сложной. Это вполне по силам домашнему мастеру. Но пренебрегая правилами и даже незначительными нюансами, можно навлечь на себя массу неприятностей.

Есть чем дополнить или есть вопросы по технологии подключения полотенцесушителя? Пожалуйста, оставляйте комментарии к публикации. Контактная форма находится в нижнем блоке.

Подключение полотенцесушителя к системе горячего водоснабжения

Установленный в ванной полотенцесушитель не только сушит белье, но и создает благоприятный микроклимат, препятствующий образованию неприятных запахов, грибков и сырости. Сегодня рынок этой сантехники насыщен моделями с различным дизайном и функциями. Из этой статьи вы узнаете, как правильно подключить полотенцесушитель к стояку горячей воды. Схема и подробное описание этого сантехнического оборудования также есть в этой публикации.

Особенности конструкции

Полотенцесушитель водяной может быть в различных конфигурациях. Самым простым среди них является змеевик, который подключается к общей системе горячего водоснабжения. Обычно такой вариант предусматривался в домах советской постройки. В относительно новых домах возможно подключение полотенцесушителя к стояку горячей воды (схема ниже) через отдельный выход. Это позволяет устанавливать данное оборудование различных модификаций – от классического П-образного полотенцесушителя до популярной «лесенки».

Чаще всего отдают предпочтение последнему варианту: хозяйки уже оценили его удобство в повседневном использовании и функциональность. Подключение лестничного полотенцесушителя осуществляется с помощью следующих элементов:

• Водозапорная арматура.
• Система циркуляции воды — трубопроводы подачи и обратки.
• Заглушка.
• Клапан воздухоотводчик (при установке клапан Маевского располагается сверху).
• Кронштейн для настенного монтажа.

Схемы подключения

У нас есть три сценария для анализа:

1. Многоквартирный дом с тупиковым горячим водоснабжением;
2. Жилой дом с оборотным горячим водоснабжением;
3. Частный дом или автономный водонагреватель в квартире. В этом случае у нас есть полная свобода действий: системы горячего водоснабжения с полотенцесушителями можно проектировать с нуля.

Котельная с котлом в частном доме

Подробнее узнать о том, как монтируются полотенцесушители, поможет видео в этой статье: вашему вниманию будет представлена ​​схема подключения, вспомогательная арматура и схема подключения ГВС.

Тупик ГВС

Полотенцесушитель подключается между стояком и подводом горячей воды. На входе подачи воды в осушитель установлен запорный вентиль. По понятным причинам нагрев змеевика возможен только при течении воды через ваши краны.

Санузел в хрущевке: горячее водоснабжение подключено к стояку через змеевик

Неужели нельзя реализовать непрерывную циркуляцию через змеевик — хотя бы создав замкнутый контур и снабдив его циркуляционным насосом?

Это возможно, но в этом нет никакого смысла.

Есть две причины:

1. Циркуляционная система должна иметь источник тепла для нагрева воды, чтобы компенсировать потери тепла через трубы. Очевидным кандидатом на роль такого источника является стояк горячей воды. Только — вот проблема! — он, как и сам змеевик, остывает при отсутствии протяжки;
2. Недорогой циркуляционный насос стоит около 2000 рублей и потребляет 50-70 Вт. Недорогой электрический полотенцесушитель стоит столько же и имеет энергопотребление 30-80 Вт. Принцип бритвы Оккама, не рекомендующий излишне усложнять задачу, отсекает оборотное горячее водоснабжение как неоправданно сложное решение.

Электроприбор на фото потребляет не более 80 Вт.

Циркуляция ГВС

Подробная инструкция по подключению сушилки к циркуляционному водопроводу содержится в уже упомянутом СП 30.13330.2012. Согласно тексту документа полотенцесушители должны подключаться к подающим трубопроводам горячего водоснабжения (читай — ставится в разрыв стояков горячей воды, соединенных с заправкой подачи). Подключение к циркуляционным стоякам (обратка) допускается при условии установки запорной арматуры и байпаса.

Подключение змеевика с байпасом и клапанами

Обратите внимание: автор настоятельно рекомендует придерживаться данной схемы подключения даже при установке змеевика на подачу. Запорная арматура обеспечит возможность отключения осушителя в летнюю жару, а байпас исключит остановку циркуляции в группе стояков при его отключении.

Практическая реализация подключения

Автономная система горячего водоснабжения

Как реализовать горячее водоснабжение с полотенцесушителем в системе с автономным приготовлением горячей воды при самостоятельном монтаже?

Устройство устанавливается в промежутке между закольцованным розливом или подводом горячей воды. Циркуляция в них обеспечивается насосом.

Циркуляционный насос ГВС

Подключение контура к источнику тепла определяется не столько его типом, сколько наличием или отсутствием дополнительного выхода для подключения циркуляционного трубопровода.

Вот два примера электрических схем.

Циркуляция ГВС в системе с одноконтурным котлом и бойлером косвенного нагрева

Насос заставляет воду циркулировать по замкнутому контуру между входами котла. Котел (в данном случае косвенного нагрева) должен иметь три врезки: две для подключения контура ГВС и одну для подпитки.

Котел в системе с рециркуляцией ГВС

Капитан Судя по всему: подключение электрокотла с циркуляционным трубопроводом полностью идентично показанному на схеме.

ГВС с термостатическим смесителем

Если котел или любой другой прибор (газовая колонка, двухконтурный котел, проточный электронапорный водонагреватель) не имеет циркуляционной врезки, схема с тройным реализован двухходовой термостатический смеситель: горячая вода циркулирует по замкнутому контуру и нагревается для компенсации потерь тепла. По мере потребления воды контур питается от системы холодного водоснабжения.

Aquatic

Этот вариант известен нам еще со времен СССР, когда такое оборудование было установлено во всех ванных комнатах. Такие модели остаются самыми популярными и по сей день. В этом случае полотенцесушитель подключается к стояку горячей воды (схема поможет сделать это правильно) или к системе отопления.

На самом устройстве установлены вентили, с помощью которых происходит перекрытие воды при замене. Эти модели обычно доступны из нержавеющей стали, латуни и меди. И самое главное, у них низкая стоимость.

Схема дна

Полотенцесушитель, соединенный с помощью вкладыша, расположенного внизу, выглядит интересно и эстетично. Правда, его эффективность несколько ниже, чем при других вариантах подключения. Однако этот вариант достаточно популярен. Существует несколько рабочих схем подключения такой модели:

• с прямым байпасом. Непременным условием является установка на одной из вертикалей крана Маевского. Как правило, он входит в комплектацию оборудования. Сливные краны необходимы для того, чтобы можно было избавиться от наличия воздуха в системе после отключения подачи воды. Чтобы эти детали не нарушали внешний вид помещения, их обычно маскируют специальной декоративной заглушкой;
• с удлиненной вертикальной нижней подводкой. Эта схема практически не отличается от предыдущей. Необходим для тех случаев, когда необходимо расположить горизонтальные трубы подающей линии как можно ниже к полу;
• с зауженным байпасом. При этом верхняя ветка должна иметь небольшой подъем в сторону полотенцесушителя, этот показатель должен составлять от 5 до 20 миллиметров на метр трубы;
• со смещенным байпасом. При этом его диаметр должен быть равен диаметру стояка.

Электрический

Данная модель используется, если нет возможности подключения водяного полотенцесушителя. Есть два основных варианта – настенный и напольный. Первый из них имеет самый разнообразный дизайн и используется в небольших помещениях. Отдав предпочтение этому варианту, особое внимание необходимо уделить потребляемой мощности, чтобы заранее рассчитать примерную стоимость электроэнергии. В этом случае схемы подключения полотенцесушителя могут быть такими:

• Открыто — вилка и розетка используются.
• Закрытый — проводка укладывается в конструкцию стены.

Основные характеристики электрических полотенцесушителей:

• Часто эти устройства оснащены регулятором температуры.
• Их можно устанавливать не только в ванной, но и в других комнатах.
• Благодаря разнообразию дизайнерских решений можно подобрать модель, идеально вписывающуюся в дизайн помещения.

Демонтаж современной конструкции

Если правильно установлено современное оборудование, с разъемными соединениями, то заменить его будет несложно. Важно, чтобы новый сантехнический прибор был таким же, как и старый, и имел те же размеры в центрах соединительных труб.

Новое оборудование должно быть выровнено по центру соединений. Необходимо снять полотенцесушитель, который уже отслужил свое, а затем установить новый на ответные разъемы, подключить его к системе и закрепить на стене.

Разновидности конструкций полотенцесушителей

На рынке предлагается несколько форм полотенцесушителей, различающихся по способу нагрева:

• электрические — автономные обогреватели в виде полотенцесушителя, которые работают от электрической сети;
• комбинированные — автономные, работающие на водяном ТЭНе;
• вода — подключенная к системе отопления или горячего водоснабжения.

Первые два типа полотенцесушителей продаются готовыми к использованию. Для их установки вам понадобятся кронштейны, которые идут в комплекте. Третий тип, водяной, требует использования дополнительных деталей не только для крепления на стене, но и для подключения к водопроводу.

Внимание! Водяной полотенцесушитель – самый распространенный вид и самый экономичный. После установки не требует дополнительных затрат, так как интегрируется в центральные коммуникации.

Водяные полотенцесушители могут иметь различную геометрическую форму:

• классический змеевик;
• U-образный;
• в виде лестницы разных размеров;
• угловой.

Форма полотенцесушителя не влияет на подключение к центральным коммуникациям и является делом вкуса владельца.

Металл для полотенцесушителя разный. Поскольку он имеет постоянный контакт с влагой и теплом, он должен быть коррозионностойким металлом.

Производители предлагают следующие варианты:

• нержавеющая сталь;
• медь;
• хромистая сталь;
• латунь.

Все перечисленные металлы и сплавы устойчивы к коррозии и имеют привлекательный внешний вид.

Внимание! Помимо красоты и цены, главным критерием при выборе полотенцесушителя должен быть его диаметр и совместимость импортных моделей с отечественной резьбой на фурнитуре.

Диаметр полотенцесушителя должен соответствовать диаметру трубы отопления (или горячего водоснабжения), к которой он будет подключен. Наиболее распространенные варианты: 32 мм или дюйм; 25 мм или ¾ дюйма. Если змеевик меньше центральной трубы, он может лопнуть из-за скачка давления в системе.

Рекомендуем ознакомиться: Нажимные фитинги — новейшая разработка для надежного соединения труб

Удаление старого змеевика

Заменить старый советский змеевик намного сложнее. В этом случае вместе с заменой стояка устанавливается полотенцесушитель с боковым подключением. Причем он может быть частичным (в вашей квартире) или полным. Однако менять часть старого трубопровода нецелесообразно; желательно полностью заменить стояк. Для этого вам нужно будет договориться с соседями снизу и сверху, чтобы они подключили новый стояк. Это обычная практика, так как оставлять старые трубы в потолке очень опасно.

Установка водяного полотенцесушителя своими руками

Для установки нового устройства в первую очередь необходима схема подключения полотенцесушителя с указанием размеров каждой секции и расположением арматуры, затем будет производиться сборка оказаться точнее.

Установка полотенцесушителя в ванной своими руками теперь требует паяльника для сварки пластиковых труб. В комплекте должны быть насадки стандартных размеров. При правильном выполнении всех инструкций процесс сварки легко освоить самостоятельно. Полезно посмотреть видеоурок на эту тему, чтобы не упустить важные технологические моменты.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Выбор экранов для ванной: описание и особенности установки

Протянуть трубы можно в любое место, где будет установлено устройство. Не стоит просто вешать полотенцесушитель над ванной. На это есть несколько причин:

1. Сушильные машины никогда не размещают там, где есть избыток влаги.
2. Попадание воды на горячие трубы спровоцирует повышенную влажность и оседание на них солей кальция.
3. Неудобно принимать душ и тянуться за вещами по трубам через ванну.

Подготовка труб

Ход работ будет следующим:

• Труборез используется для резки пластиковых труб необходимого размера. На концах снимают фаску с уклоном 150 и длиной 2-3 мм. С кромок реза удаляются заусенцы и крошки для качественного соединения.
• Необходимо перекрыть вентиль подачи горячей воды на стояк и отрезать старый полотенцесушитель от труб.

Важно! Вопрос об установке устройства должен быть предварительно согласован с ЖЭКом.

• Стояк может износиться, тогда желательно его заменить частично или поставить новый целиком. Старые трубы в перекрытиях желательно не оставлять, а места подключения новых должны быть доступны для ремонта. Работу по замене стояка и установке ответвлений от него следует доверить специалистам.
• Следующим этапом является установка шаровых кранов и байпаса — участка трубопровода с арматурой.

Крепление полотенцесушителя к стене

Как повесить полотенцесушитель в ванной? Для этого используются скобки. Сначала они прикручиваются к прибору, затем выравниваются уровнем и делаются отметки на стене.

В ванной нужно просверлить отверстия в плитке, для чего используется специальная дрель. Устройство следует закрепить на стене с помощью пластиковых дюбелей.

Важно решить, на какой высоте вешать полотенцесушитель, и правильно подобрать зазор. Расстояние от стены до оси трубы полотенцесушителя по норме составляет:

• от 5 до 5,5 см диаметром до 2″;
• 3,5 см в диаметре до 1″.

Крепление может быть фиксированным или с регулируемым зазором благодаря шпильке, ввернутой в кронштейн. Таким образом может быть создана необходимая циркуляция воздуха для обеспечения быстрой сушки белья. Слишком частые регулировки не рекомендуются, так как трубы постоянно находятся под давлением. Они работают надежно, когда они постоянно закреплены.

Устройство не должно быть жестко закреплено, чтобы несущие участки стены не нагружались при термических деформациях труб.

Как установить полотенцесушитель для удобства использования? Стандартом оговаривается, что высота установки полотенцесушителя по правилам составляет 120 см. Если размер невозможно выдержать, нижний предел составляет 95 см, а верхний – 170 см.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Современные ванные комнаты: дизайн, фото

Прежде чем правильно подключить полотенцесушитель, следует подобрать соответствующую фурнитуру. Резьба герметизируется навивкой из льна, а затяжка производится аккуратно, чтобы не повредить резьбовые соединения.

Соединение труб

Полипропиленовые трубы привариваются к муфтам паяльником. Нарезаются патрубки необходимой длины. Концы скошены, а края зачищены. В гильзу вставляют трубу, а гильзу надевают на штифт, после чего нагревают. Время прогрева определяется по таблице.

Дополнительный контроль: элемент считается горячим, если его можно легко повернуть и снять с насадки.

После снятия с паяльника нагретые детали сразу соединяются. Они располагаются точно друг относительно друга с небольшим нажимом. Через 3-5 секунд соединение труб схватывается.

Установите устройство так, чтобы вода проходила через него сверху вниз. Для этого водяной полотенцесушитель сначала соединяется со стояком с верхним входным патрубком. Подключив и закрепив прибор, систему проверяют на герметичность, для чего открывают краны и включают подачу горячей воды. Установленные устройства не должны иметь утечек.

Установка перемычки

Перемычка — своего рода спасатель в непредвиденных ситуациях. Его установка необязательна, но крайне желательна. Так, например, в месте соединения полотенцесушителя образовалась течь, которая с каждой минутой становится все интенсивнее. И совсем нет времени звонить в экстренную службу и ждать больше часа их приезда.

Итак, чтобы не зависеть от таких ситуаций, установлен байпас. Внешне это обычный участок трубопровода. Для его установки на концы полотенцесушителя монтируются обычные шаровые краны, с помощью которых можно при необходимости перекрыть подачу воды.

Водяной полотенцесушитель: боковое подключение

Данный вариант конструкции позволяет установить сантехнику в стандартный стояк полотенцесушителя или в существующую сеть горячего водоснабжения. Иными словами, не требует подготовки дополнительной дренажной системы. Однако водяные полотенцесушители с боковым подключением имеют один небольшой недостаток – наличие сварных элементов. Но при должном качестве сантехнического оборудования эта модель прослужит долго.

При подключении этого устройства учитывайте следующие параметры:

• Соответствие диаметров трубопроводов.
• Межосевое расстояние — расстояние между выпускным и входным отверстиями.

Допускается боковое подключение полотенцесушителя «лесенка» с применением водяных муфт. При этом запрещается производить переход с трубопроводов большого диаметра на трубы меньшего сечения, так как это может привести к повышению давления в устройстве, что спровоцирует протечки или даже разрыв сварных соединений.

Кроме того, водяные полотенцесушители с боковым подключением устанавливаются в ситуациях, когда планируется закрытие водопроводных труб плиткой. В процессе монтажа необходимо обеспечить надежную гидроизоляцию трубопровода и подключаемого устройства. Для этого используются прокладки и муфты, которые стягиваются при помощи разводного ключа соответствующего диаметра.

При установке полотенцесушителя с боковым подключением важно помнить, что подача воды осуществляется под давлением, соответственно места подключения должны выдерживать резкие перепады и сильный напор водопровода.

Как правильно подключиться?

Оборудование должно быть установлено в ванной комнате в соответствии с принятыми нормами. Таким образом, схема подключения полотенцесушителя к стояку горячего водоснабжения должна соответствовать требованиям СНиП 2-04-01-85. Подобная конструкция подключается к системе отопления в частных домах, оборудованных индивидуальной системой отопления.

В многоквартирных домах монтаж целесообразнее производить в полном соответствии с проектом, при необходимости — на отдельный стояк. Такой подход вполне оправдан, ведь система центрального отопления функционирует только в холодное время года, а подача воды осуществляется постоянно.

На принцип подключения не влияет тип полотенцесушителя: важно правильно обеспечить подачу и отток. В результате будет производиться регулярная подача воды. В зависимости от конструктивных особенностей возможны следующие способы подключения:

• Устройство с верхним подключением.
• Полотенцесушитель с нижним подключением.
• В нижней части сантехнического прибора.
• Диагональное соединение (используется для лестниц).

Таким образом, схема подключения полотенцесушителя к стояку напрямую зависит от условий монтажа и типа конструкций.

Технология подключения полотенцесушителя

Процесс установки полотенцесушителя зависит от типа устройства. Водяные полотенцесушители требуют особого подхода к подключению. Электрические аксессуары легко подключаются.

Материалы и инструменты

Перед подключением полотенцесушителя необходимо ознакомиться со схемой подключения, предложенной производителем в инструкции. Также проверьте комплектацию купленного устройства.

Для установки сушки потребуются следующие инструменты и материалы:

• строительный уровень;
• карандаш;
• рулетка;
• молоток;
• Разводной ключ;
• отвертка;
• паяльник и нож для ПВХ труб;
• Кран Маевского;
• два тройника;
• сцепление;
• крепеж, кронштейны;
• Трубы поливинилхлоридные диаметром 32 мм;
• пакля или уплотнительная лента;
• штуцер.

Если необходимо установить перемычку, необходимо приобрести еще два шаровых крана.

Этапы монтажа водяного полотенцесушителя

Полотенцесушитель чаще всего подключается к системе горячего водоснабжения. Вы можете установить устройство самостоятельно, следуя выбранной схеме подключения и пошаговой инструкции:

• перекрыть подачу воды;
• обозначают с помощью строительного уровня участки крепления сушки на поверхности стены, соблюдая необходимое расстояние от подступенка и уклон гильзы 5 — 10 миллиметров;
• установить и закрепить полотенцесушитель;
• смонтировать перемычку, установив тройники и шаровые краны на концах трубы;
• с помощью угловых и прямых штуцеров соединить и отрегулировать направление патрубков подачи и обратки теплоносителя;
• установить кран Маевского на полотенцесушитель.

Все стыки уплотнены паклей или специальной лентой. Перед подачей воды в систему, а также после запуска теплоносителя проверяют герметичность соединений.

Подключение электрического полотенцесушителя

Этот тип полотенцесушителя можно установить в любом помещении, независимо от расположения горячего или отопительного трубопровода. Процесс установки устройства состоит из закрепления конструкции в выбранном месте и подключения ее к сети.

Правильно подключенный электрический полотенцесушитель

Установка электрического полотенцесушителя в ванной или другом помещении с повышенной влажностью осуществляется с учетом соблюдения норм безопасности:

• подключение должно осуществляться трехжильным кабелем;
• должно присутствовать заземление;
• допускается установка только скрытой изолированной проводки;
• необходимо использовать УЗО.

Требования к установке полотенцесушителя:

• расстояние от пола — не менее 20 сантиметров;
• предметы мебели должны располагаться на расстоянии 75 сантиметров;
• между стеной и сушкой должно быть пространство 30 сантиметров;
• Расстояние от санузла и умывальника — не менее 60 сантиметров.

Розетка должна находиться на безопасном расстоянии от горячей поверхности для сушки полотенец. Подключение полотенцесушителя в загородном доме

Для обеспечения сушки банных полотенец в загородном доме применяются различные способы подключения. Если отопление осуществляется на даче, то отличным вариантом будет врезка в контур системы отопления. Но при такой установке следует учитывать, что устройство будет функционировать только в холодное время года.

Если вы предполагаете регулярно пользоваться полотенцесушителем, то оптимальным вариантом станет электрическая конструкция. Эту сушку можно включать и выключать по мере необходимости.

Подключение водяных приборов в загородном доме осуществляется по типовым схемам. Чаще всего при подключении к отопительному контуру используют боковую или диагональную врезку.

Основные моменты

Для подключения любой техники в ванной необходимо иметь профессиональные навыки. Так как ошибки в измерениях в несколько миллиметров могут привести к большим неприятностям и проблемам с эксплуатацией. Если есть необходимость установить полотенцесушитель, стоит обратиться к опытному специалисту.

Важно учитывать особенности и тонкости работы:

• Проведение точных замеров.
• Определение местоположения конструкции.
• Наличие муфт, фитингов, кронштейнов и других дополнительных деталей.
• Выбор способа подключения.

Установка полотенцесушителя в ванной относится к разряду сложных сантехнических работ. Поэтому, если вы не уверены, не нужно испытывать судьбу и пытаться выполнить установку самостоятельно. Последствия могут быть самые разные: от банальной протечки трубопроводов, покрытых керамической плиткой, до повреждения плитки в процессе навешивания кронштейнов.

Прежде чем приступить к работе, важно решить, по силам такая работа или нет. Даже если вы решите не делать это самостоятельно, по крайней мере, вы будете знать последовательность монтажа, что позволит контролировать качество монтажа наемных специалистов.
