Устройство розетки

Основные узлы розетки – колодка в сборе, с тыльной стороны защищенная подрозетником, с наружной – декоративной коробкой с закрепленным винтом. Коробка в большинстве случаев состоит из лицевой панели и рамки. Подрозетник применяется лишь для тех розеток, которые будут устанавливаться на стену, а не в углубление. В состав колодки входят:

• корпус;
• фазный и нулевой контакты, в которые и включается вилка;
• клеммы для подсоединения проводов электросети;
• заземляющий контакт;
• подвижные или жестко закрепленные лапки для крепления в коробке или на плоской поверхности.

Заземление предусмотрено не для всех розеток, в самых простых устройствах его нет. При завинчивании винтов подвижные лапки разводятся в стороны, закрепляясь на стенках пластиковых коробок. Лапки с двойным язычком надежнее держат соединение, так как они острее и глубже проникают в пластик.

Если клеммы, к которым подсоединяется провод электросети, винтовые, перед использованием их следует смазать, для чего применяется холодный припой.

Распространенные виды розеток

Подключение розетки начинается с ее правильного выбора. Видов и подвидов розеток сотни, все они отличаются друг от друга и конструкцией, и предназначением. Но наиболее распространенных в быту устройств не так много, ГОСТ 7396.1-89 рекомендует их применение в зависимости от дальнейших условий эксплуатации.

1. Тип С 1а. Розетка без заземления. В рабочем режиме должна выдерживать до 10А постоянного тока, до 16А переменного тока и напряжение до 250 В. Такой розеткой может обеспечиваться работа простых приборов, обходящихся без заземления;
2. Тип С 2а. По бокам у этой розетки имеются два контакта для заземления. Рабочие параметры такие же, как у первого типа, но в такую розетку уже можно подключить электрический прибор высокой мощности. Речь идет о стиральных машинах, электродуховках, водонагревательных колонках, водяных насосах и подобных приборах;
3. Тип С 3а. Такой же прибор, как С 2а, но с заземлением штифтового вида;
4. Тип С 5. Розетки советского периода, хорошо подходят для техники, оставшейся с тех же времен. Выдерживают до 6А;
5. Тип С6. Так называемые евро-розетки с более широкими отверстиями под вилку и выступающим над стеной корпусом. Подходят для электроприборов с соответствующей вилкой.

Прежде чем устанавливать розетки, следует подобрать кабель. Для вариантов с заземлением он должен быть трехжильным, без заземления – двухжильным. Обычно жила с желтой изоляцией предназначена для заземления, красная или коричневая – для фазного провода, синяя – для нулевого. Сечение провода выбирается в зависимости от предстоящей нагрузки.

Влагозащита и пылезащита обозначаются, например, IP44. Данная маркировка говорит о том, что в сеть устанавливается прибор, защищенный от твердых частиц размером больше 1 мм и от круговых брызг.

Устанавливать розетки в ванной или в бане нежелательно, но часто без этого сложно обойтись. Если другого выхода нет, надо подобрать влагозащищенное устройство, снабженное специальной крышкой.

Способ установки проводки и розетки

Обычно для установки розетки в бетонную стену предусматривается проделывание специального канала (штробление), сверление отверстий под подрозеточную коробку, установку провода и коробки, а потом уже установку розетки.

Установка розеток в гипсокартон требует проведения аналогичных работ с той лишь разницей, что придется приложить гораздо меньше усилий.

На деревянных или глинобитных стенах проводка крепится открытым способом, так как углублять ее небезопасно с точки зрения правил пожарной безопасности. На такую стену устанавливается розетка с подрозетником. Если речь идет о, например, парной, то монтаж провода необходимо проводить с использованием специальных пластиковых коробов.

Тип подключения

Как правильно подключить розетку (розетки), исходя из количества и характеристик электроприборов, которые будут к ним подключаться? Для начала надо выбрать тип подключения. Их два:

• «шлейф», или последовательное подключение;
• «звезда», или параллельное подключение.

«Шлейф» — подключение каждой следующей розетки фактически от предыдущей. Это касается нуля, фазы и заземления. Таким способом удобно собирать в один ряд, вертикальный или горизонтальный, до пяти и больше розеток. Недостаток – выполнять подключение мощной техники к таким розеткам не рекомендуется.

«Звезда» — при этой схеме подключения розетки она подводится напрямую к распределительной коробке. Выполняется она так:

1. С помощью специальных колпачков, обычной изоленты или других устройств к проводу питания в распределительной коробке подсоединяется нужное количество проводов, ведущих к розеткам;
2. Каждая розетка получает свои провода из распределительной коробки, что позволяет подключать устройства с большим энергопотреблением без риска для самой розетки;
3. Чтобы осуществить такое подключение, следует выбирать провода, которые меньше сечением и возможностями, чем провод, подведенный к распределительной коробке. Например, если к коробке идет кабель на 25А сечением 2,5 кв. мм, к нему можно подсоединять провода на 16А сечением 1,5 кв. мм.

На какой высоте устанавливать розетки

Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.

Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.

Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.

Процесс установки

У электриков есть одно неукоснительное правило, которому соответствует официальная норма безопасности. При произведении каких либо работ в сети необходимо отключить электропитание. Более того, двойной контроль не будет лишним: после того, как отключен защитный автомат, время от времени надо проверять проводку на наличие тока. Щепетильность в этом вопросе поможет избежать многих неприятностей.

Этап первый: подготовительные работы

Розетка имеет свойство разбираться на части, и это следует сделать на подготовительном этапе. Необходимо отвинтить корпус, который крепится несъемным винтиком. Если у розетки есть подрозетник, надо снять и его. Суть в том, чтобы получить доступ к клеммам, к которым будут крепиться провода.

Тут следует уточнить, что не все подрозетники являются съемными. Есть и такие, которые представляют с собой одно целое с колодкой. В таком случае процесс разборки несколько упрощается.

Если розетку придется крепить сверху на бетонную стену, рекомендуется воспользоваться пластиковыми дюбелями. Для них необходимо заранее произвести сверление стены соответственно диаметру дюбеля и расположению крепежных отверстий на подрозетнике. Если речь идет о деревянной стене, вполне можно обойтись саморезами.

Скрытая установка розетки несколько сложнее. Под подрозетную коробку предстоит высверлить отверстие соответствующего диаметра и глубины в кирпичной или бетонной стене. Для работы пригодятся корончатое сверло по бетону, перфоратор или ударная дрель, зубило и молоток. Корончатым сверлом вырезается круглый паз.

Все, что находится внутри этого паза, убирается с помощью упомянутых выше инструментов. Провод, ведущий к распределительной коробке, также придется спрятать под штукатурку. Для этого надо сделать канавку перфоратором, дрелью или штроборезом, если такой имеется.

Необходимо также подключить провода к питающему кабелю в распределительной коробке.

Каждый мастер выбирает свой способ, но наиболее востребованных три:

1. Использование колпачков СИЗ. Изоляцию с провода следует снять на 3 см, скрутить с кабелем питания, надеть сверху колпачок и закрутить его;
2. Использование клеммников ВАГО — более перспективно, так как процесс упрощается до предела, и можно подключать нужное количество проводов, создав несколько параллельных линий. Провод зачищается на полтора сантиметра и вставляется в клеммник. При правильной установке слышен щелчок;
3. То же, что и в первом способе, но вместо колпачков используется изолента.

При всех типах подсоединения надо следить за тем, чтобы соседние проводники не соприкасались очищенными частями. В противном случае последует короткое замыкание при включении.

Этап второй: подсоединение проводов к розетке

Двойной или тройной кабель необходимо подключить к клеммам розетки, расположив его так, чтобы внутри корпуса все проводки находились отдельно. Подключение должно быть надежным, но нельзя допускать контакта очищенных частей проводников.

Поэтому:

• Удаляется общая изоляция. Если розетка не накладная, специалисты рекомендуют оставить до 20 см кабеля для использования в будущем. Общей изоляции надо снять на полтора сантиметра больше;
• В накладной розетке запас провода размещать негде, поэтому длина кабеля должна быть не больше требуемой. Рекомендуется заводить общую изоляцию в корпус розетки примерно на полсантиметра, если провод крепится на стене без короба;
• Для подключения проводов к клеммам их надо зачистить от изоляции примерно на сантиметр;
• Контакт провода и клеммы должен быть максимально большим и надежным. Рекомендуется скрутить очищенный проводок в кольцо и потом уже зажимать его винтом к контактной площадке. Алюминиевое или медное кольцо можно дополнительно расплющить молотком;
• Винты закручиваются сильно, но не чрезмерно. При излишних усилиях можно повредить розетку, в которой много хрупких пластиковых элементов.

Этап третий: подключаем розетку

Подрозетная коробка или подрозетник в случае накладной розетки подготовлены на прежних этапах. Остается только закрепить колодку, после чего привинтить декоративную коробку.

Лапки прикручиваются поочередно, каждая на несколько оборотов, иначе неизбежно возникнет перекос. При этом надо контролировать положение колодки, чтобы линия между лапками оставалась параллельной линии пола. Сама колодка должна углубиться в коробку на нужную глубину. В противном случае декоративная коробка также установится неровно. Лапки прикручиваются до упора. Если подрозетная коробка подобрана правильно, конструкция будет надежно держаться.

Когда сборка завершена, остается только подключить автоматы защиты и проверить работоспособность розетки. Но не следует делать распространенную ошибку и первым включать какой-то бытовой прибор. Для контроля наличия напряжения следует пользоваться мультиметром.

Важно! Чтобы обезопасить свой дом от пожара, а родных и близких от поражения электрическим током, домашний мастер должен в процессе работы постоянно помнить о правилах техники безопасности.

Заключение

Замена розетки своими руками проводится точно так же, как и ее установка, но некоторые этапы пропускаются.

Соединение проводов в распределительной коробке для электропроводки

Электричество представляет ту область, работы в которой не терпят ошибок, которые могут привести к непредсказуемым результатам. Несмотря на эти факты, многие стараются самостоятельно разобраться в электрических сетях, чтобы сэкономить на работах. Очень важно осуществлять грамотное соединение в распределительных коробках, поскольку за этим стоят правильность работы,  безопасность, в том числе и пожарная.

Содержание

• 1 Зачем нужна распределительная коробка
• 2          Способы соединения проводов
  • 2.1 Соединение проводов с помощью скрутки
  • 2.2 Скрутка с помощью монтажных колпачков
  • 2.3 Соединение проводов с помощью пайки
  • 2. 4 Соединение проводов с помощью сварки
  • 2.5 Соединение проводов с помощью клеммных колодок
  • 2.6          Соединение проводов с помощью опрессовки
• 3 Основные схемы разветвления проводов
  • 3.1 Подключение розеток
  • 3.2 Подключение одноклавишного выключателя
  • 3.3 Подключение двухклавишного выключателя

Зачем нужна распределительная коробка

Электрические провода, начиная от распределительного щитка, проводятся по всем помещениям дома или квартиры. В каждом помещении эти провода подключаются либо к розеткам, либо к освещению, которое функционирует на основе электрических выключателей, а также осветительных приборов. Провода, которые заводятся в отдельное помещение, в первую очередь попадают в распределительную коробку, а затем идут по своему назначению – одними проводами подключаются розетки, а другими проводами освещение. Именно в распределительной коробке осуществляется подключение этих проводов так, чтобы корректно работала электрическая система – розетки и освещение должно функционировать независимо друг от друга.

Правила устройства электропроводки

Электрические провода разводятся по помещениям так, чтобы их можно было легко найти в случае аварийных ситуаций, а для этого прописаны правила, 4 которые заключены в отдельный раздел под названием «Правила устройства электроустановок» или сокращенно «ПУЭ».

В ПУЭ сказано, что все соединения и ответвления проводов осуществляются в распределительной коробке. Разводка проводов осуществляется на расстоянии 15см от уровня потолка, после чего, если требуется сделать ответвление, провода опускаются под прямым углом. В местах ответвлений устанавливаются распределительные коробки, в которых соединяются провода согласно схеме соединения.

Некоторые формы распределительных коробок

Существуют распределительные коробки для поверхностного, а также для скрытого монтажа электрической проводки. Скрытый монтаж предусматривает в местах установки формирования углублений, в которые устанавливаются распределительные коробки так, чтобы крышки находились заподлицо со стеной. Как правило, распределительные коробки закрывают отделочным материалом (например, заклеивают обоями), чтобы они не портили внешний вид интерьера. Если известна схема соединения проводов, то найти распределительную коробку в случае чего не столь сложно. В некоторых случаях, что в наше время является редкостью, осуществляют поверхностный монтаж. В таком случае, распределительные коробки, как и розетки, как и выключатели, устанавливаются непосредственно на стену (или на другое основание).

Выпускаются распределительные коробки либо круглой, что намного чаще, либо квадратной формы. Обычно имеется четыре вывода для подключения проводов, но может быть и больше. Выводы сделаны так, чтобы можно было подключать провода, помещенные в гофрошланги или в пластиковые трубы. Такой подход позволяет быстро заменять провода в случае аварийных режимов. Зачастую, электрические провода разводятся в штробах – своеобразных углублениях, проделанных в стенах. С одной стороны – это просто, а с другой стороны, в случае повреждения проводов, заменить их очень сложно. В любом случае, лучше все делать так, как требуют ПУЭ.

Использование распределительных коробок позволяет:

• Повысить ремонтопригодность электрических сетей. Поскольку имеется доступ ко всем соединениям, можно легко определить характер неисправности и быстро устранить данную неисправность.
• Места соединений представляют наибольшую вероятность появления неисправностей. Легкий доступ к местам соединений позволяет осуществлять регулярный осмотр.
• Снизить уровень пожарной безопасности, так как постоянный осмотр позволяет своевременно отреагировать на аварийные режимы работы.
• Снизить затраты на покупку электрических проводов или кабелей. Электрическая проводка, выполненная без распределительных коробок, требует больших затрат материалов.

         Способы соединения проводов

Проводники в распределительной коробке можно соединять различными способами, при этом имеются сложные варианты, требующие специальных инструментов, а имеются и простые способы, не требующие специальных инструментов.

Соединение проводов с помощью скрутки

Этот вариант считается самым простым, так как для его реализации достаточно иметь обычные плоскогубцы. При этом этот способ считается самым ненадежным, о чем сказано в ПУЭ. В случае ненадежного контакта, возможен перегрев в местах соединения, который может привести к пожару. Может быть использован как временный вариант соединения проводов с последующей заменой на более надежные соединения.

Правильная скрутка электрических проводов

Несмотря на то, что соединение считается временным, необходимо придерживаться ряда правил. Хотя способы соединения одножильных и многожильных проводов практически идентичные, отличия все же имеются.

Многожильные провода следует скручивать в такой последовательности:

• Провода зачищаются от изоляции на расстояние до 4-х сантиметров.
• Проводники раскручиваются на длину до 2-х сантиметров.
• Проводники соединяются встык, на длину раскрутки.
• Отдельные проводники скручиваются с помощью пальцев рук.
• После этого, проводники скручиваются с помощью плоскогубцев.
• Места скруток изолируются с помощью изоляционной ленты или с помощью термоусадочных трубок.

Если проводники одножильные, то скрутка упрощается, хотя технология скрутки практически не отличается: зачищаются провода, после чего они скручиваются между собой сначала вручную, а затем с помощью плоскогубцев. Остается только изолировать места скруток.

ЭТО ГЕНИАЛЬНО! Как правильно соединить провода!

Watch this video on YouTube

Скрутка с помощью монтажных колпачков

Для соединения электрических проводов выпускаются специальные колпачки. В таком случае задача существенно упрощается, а применение колпачков позволяет получить более надежное соединение. Колпачки сделаны из материала, который не поддерживает горение. Внутри колпачка располагается металлическая резьба конической формы. Выпускаются колпачки нескольких размеров, так как они предназначаются для соединения различного количества проводников.

Соединение проводов при помощи колпачка

Чтобы соединить проводники, достаточно зачистить их от изоляции и немного скрутить вручную. После этого на проводники надева6тся колпачок и с усилием прокручивается до тех пор, пока проводники не перестанут вращаться. Можно после этого считать, что проводники соединены.

Соединение проводников в распределительной коробке колпачками

Использование колпачков позволяет сразу же решить все проблемы — осуществление скрутки, а также изоляция места скрутки. Получается не только компактно, но еще и надежно.

Соединение проводов с помощью пайки

Соединение проводов с помощью пайки считается более приемлемым, тем более что для этого необходимо иметь паяльник, а также навыки обращения с ним. В первую очередь необходимо зачистить провода, а затем провода лудятся. Для этого нагревается паяльник, после чего на них наносится тонкий слой припоя с использованием канифоли. Освобожденный от изоляции проводник нагревается с помощью паяльника и в горячем состоянии помещается в канифоль на короткое время. После этого осуществляется процесс лужения. Для этого необходимо, чтобы на паяльнике было немного припоя. Жалом паяльника просто проводится по проводнику, и он приобретает блестящий белый цвет с металлическим отливом, так как цвет припоя соответствующий.

Спаянные провода

Следующий этап включает обычную скрутку проводников по всей технологии. После этого опять нужно взять разогретый паяльник и припой, причем припоя нужно намного больше, по сравнению с лужением. Скрутка прогревается до тех пор, пока не начнет плавиться припой. Расплавленный припой должен попасть между витками, обволакивая место скрутки. Таким способом обеспечивается надежный контакт.

Естественно, что этот вариант соединения не приветствуется среди электриков лишь по той причине, что для реализации этого варианта требуется намного больше времени, нежели в случае с обычной скруткой. К тому же, такой способ соединения обладает плохой ремонтопригодностью. Спаять провода вместе намного проще, по сравнению с их распайкой. Чтобы найти аварийное место, приходится провода распаивать, что в аварийных режимах, когда пропадает электричество, сделать это не так просто.

Пайка скруток, быстрый способ.http://masterovv.ru

Watch this video on YouTube

Соединение проводов с помощью сварки

Это как раз тот вариант, когда необходимо не только иметь специальный инструмент, который имеется не у всех, необходимо иметь навыки работы с ним, тем более что придется сваривать достаточно тонкие провода.

При наличии сварочного аппарата, необходимо выставить сварочный ток:

• Около 30А, если свариваются проводники, сечением 1.5 миллиметра квадратных.
• Порядка 50А, если необходимо сварить провода, сечением 2.5 миллиметра квадратных.

Для сварки проводов из меди не подходят обычные электроды, поэтому потребуются графитовые электроды. Процесс непростой, так как одним концом от сварочного аппарата придется подсоединиться к нижней части скрутки, а электродом нужно коснуться верхней части скрутки. Сварка осуществляется за доли секунды, поэтому очень важно не передержать, иначе скрутка сгорит. После этого остается лишь заизолировать места соединений. На видео можно посмотреть, как правильно это сделать.

Соединение проводов в распредкоробке распайке путем скрутки со сваркой

Watch this video on YouTube

Соединение проводов с помощью клеммных колодок

Существует еще один вариант соединения проводов в распределительных коробках – это соединение с помощью клеммников (клеммных колодок). Существуют клеммные колодки на основе специальных зажимов, а также обычные винтовые. Соединение достаточно простое, так как достаточно вставить несколько зачищенных проводов в металлическую гильзу, после чего они зажимаются с помощью специальных зажимов или с помощью обычных винтов.

Клеммные колодки на основе винтовых зажимов выполнены в пластмассовом корпусе, внутри которого располагается контактная пластина. Современные контактные колодки выполнены со скрытыми контактами, а контактные колодки старого образца выполнены с открытыми контактами. Несмотря на такие различия, принцип их работы абсолютно идентичный.

Соединение проводов в распределительной коробке при помощи клеммных колодок

Недостаток клеммных колодок заключается в том, что соединение двух и более проводников в одном гнезде связано с трудностями, так как каждое гнездо предназначается для подключения одного проводника.

Клеммники Ваго относятся к другому виду соединительных колодок, так как такие зажимы позволяют соединять провода намного быстрее и надежнее, но при этом они занимают больше места. В основном отдают предпочтение двум видам:

Единственный недостаток этих зажимов заключается в том, что они эксплуатируются при значительно меньших токах, хотя такие токи, как 24 ампера для проводников сечением 1.5 мм квадратных, а также такие токи как 32 ампера для проводников сечением 2.5 мм квадратных, сравнительно не малые для электрической сети дома или квартиры. Другими словами, они специально рассчитывались для подобных условий эксплуатации.

Монтаж распаечной коробки

Watch this video on YouTube

         Соединение проводов с помощью опрессовки

Этот вариант соединения больше подходит для электрических сетей, которые работают с большими токовыми нагрузками. Если говорить о бытовых потребителях, то здесь просто не имеет смысла пользоваться такой технологией соединения. Следует также учитывать то, что потребуются специальные гильзы и специальный инструмент – клещи. О том, как можно на практике реализовать такой способ соединения, можно увидеть в видео.

В распредкоробках опрессовкой соединяю кабельные линии

Watch this video on YouTube

Основные схемы разветвления проводов

Способы соединения проводов – это одно, а знания того, куда и какой проводник подключать – это совсем другое.

Подключение розеток

Как правило, тем более в последнее время, розеточная группа проводов, а также осветительная группа проводов разделены, и функционируют независимо друг от друга. Несмотря на это, эти линии могут находиться в одной распределительной коробке, если точек подключения минимальное количество. В противном случае, розеточные линии и линии освещения могут иметь свои распределительные коробки, которые подключены отдельными проводами к распределительному щитку. Разводка проводов осуществляется разноцветными проводами. Коричневый провод считается фазным проводом, голубой (синий) провод считается нулевым проводом, а желто-зеленый провод соединяется с заземлением, хотя могут быть и другие варианты расцветки проводов.

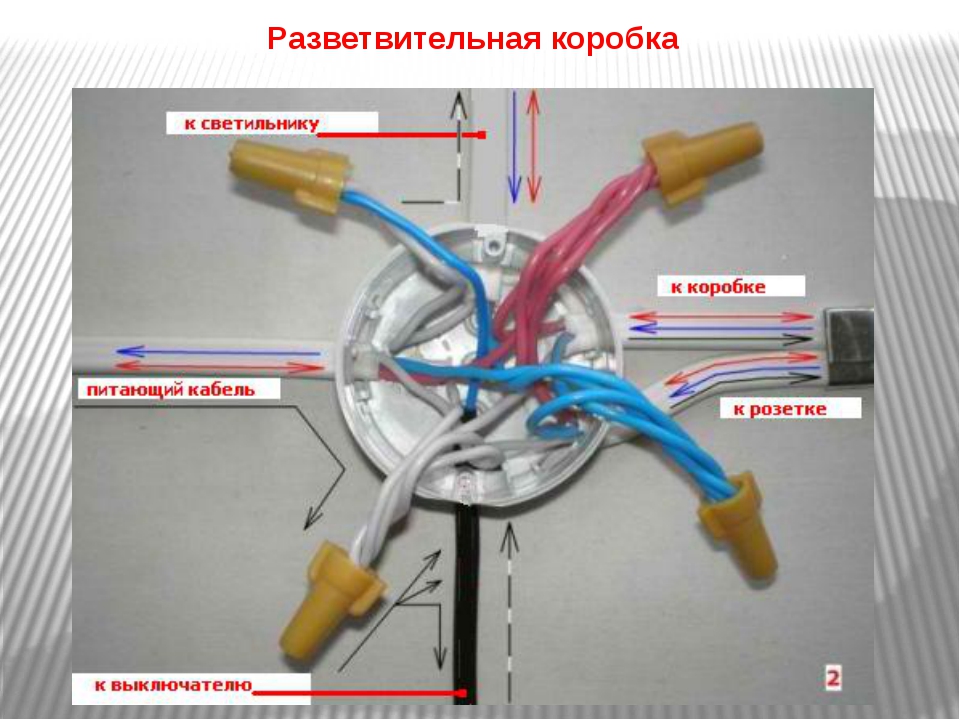

Схема расключения розетки в распределительной коробке

Провода одного цвета всегда соединяются в отдельные группы, чтобы легче было находить неисправности, а также осуществлять настройку.

Провода заводятся в распределительную коробку, обрезаются до определенной длины, после чего зачищаются от изоляции и соединяются необходимым способом.

Возможна разводка проводов, как трехжильными, так и двухжильными проводами, без проводника заземления (желто-зеленого цвета). Кроме этого, часто используется «лапша» или кабельная продукция с одноцветными (обычно белыми) проводами. В таком случае придется вооружаться прибором, с помощью которого вызваниваются проводники, иначе можно спутать, соединив фазный провод с нулевым проводом, что приведет к короткому замыканию. После прозвонки, каждый провод отмечается, например куском изоленты.  Если проводов два, то помечается фазный провод, а нулевой провод помечать не имеет смысла.

Подключение одноклавишного выключателя

Если розетки подключаются параллельно, фазный проводник к фазному проводнику, а нулевой проводник к нулевому проводнику (если имеется заземляющий проводник, то они также подключаются друг к другу). Если в схеме имеется выключатель, то здесь немножко сложнее, хотя эта сложность достаточно условная. Единственное, что в распредкоробку будет входить три провода:

• Провод подключения к сети.
• Провод подключения от осветительного прибора.
• Провод от выключателя.

Поскольку назначение выключателя заключается в коммутации источника освещения, то он включается в разрыв фазного проводника. На изображении ниже можно увидеть, как подключается выключатель.

Подключение одноклавишного выключателя в распредкоробке

Если внимательно посмотреть, то получается, что один (фазный) провод подключается к выключателю, после чего провод с выключателя подключается к осветительному прибору, а осветительный прибор затем подключается к нулевому проводу. Если имеется заземляющий проводник, то они соединяются в распределительной коробке напрямую между собой.

Схема подключения одноклавишного выключателя

Watch this video on YouTube

Подключение двухклавишного выключателя

Двухклавишные выключатели используются тогда, когда необходимо освещение разбить на две группы. В таком случае осветительный прибор подсоединяется к линии с помощью трехжильного кабеля. Один из проводов подключается непосредственно к нулевому проводу, а два других к двухклавишному выключателю (к его независимым контактам).

Схема подключения двухклавишного выключателя

Что касается двухклавишного выключателя, то в нем имеются два зависимых контакта (два общих контакта), которые необходимо соединить с фазным проводом.

Схема подключения проводов для двухклавишного выключателя

Это видео демонстрирует способ подключения двухклавишного выключателя.

Схема подключения двухклавишного выключателя

Watch this video on YouTube

Как установить распределительную коробку: 8 шагов

Toggle Nav

Переключить навигацию

Меню

Счет

Поиск

• Мое сравнение ()

Хотите знать, как установить распределительную коробку? Распределительная коробка представляет собой IP-коробку или пластиковую коробку, используемую для покрытия электрических проводов. Коробка обычно крепится к стенам, плоским поверхностям или аналогичным конструкциям.

Электрическая распределительная коробка содержит соединение, также известное как сращивание, двух или более кабелей. Эти кабели должны быть закреплены в коробке с помощью кабельных зажимов и, иногда, фитингов для кабелепроводов. Распределительная коробка также имеет крышку для надежного закрытия проводов.

Распределительные коробки всегда должны оставаться легко доступными. Кроме того, распределительную коробку нельзя закрывать гипсокартоном (или любым другим поверхностным материалом). Эта коробка имеет жизненно важное значение, потому что она в конечном итоге защищает ваши электрические соединения и устраняет риск возгорания.

Здесь мы предоставим пошаговое руководство по установке электрической распределительной коробки. Но сначала давайте взглянем на опасности неправильной установки.

Опасности неправильной установки распределительной коробки

Многие владельцы предприятий могут устанавливать распределительные коробки самостоятельно, но их неправильная установка сопряжена с некоторыми опасностями. Все коробки должны быть установлены в соответствии с Национальным электротехническим кодексом. Соблюдение этого кода необходимо для защиты вас и вашего имущества. Например, никогда не стоит перегружать распределительную коробку слишком большим количеством проводов. Наличие слишком большого количества проводов внутри коробки может привести к перегреву и проблемам с коротким замыканием. Но это также может привести к электрическому пожару.

Коробка также должна быть правильно закреплена на гипсокартоне. В противном случае такие материалы, как дерево, становятся незащищенными и могут привести к возникновению искр. В конечном счете, если вы не установите распределительную коробку должным образом, вы оставите уязвимыми себя, свой бизнес и свое имущество.

Что нужно знать перед началом работы

Установка электрической распределительной коробки включает несколько важных этапов. Прежде чем приступить к работе, необходимо знать несколько моментов:

• Отверстия распределительной коробки: используйте уже существующие отверстия распределительной коробки, чтобы установить коробку и прикрепить ее к стене.
• Инструмент для зачистки проводов: вам потребуется использовать инструмент для зачистки проводов, чтобы снять 3/4 дюйма изоляции корпуса на конце каждого провода, который вы будете размещать внутри распределительной коробки.
• Провода одного цвета: вам нужно будет скрутить оголенные концы проводов одного цвета вместе. Сделайте это с помощью плоскогубцев. Если вам нужно соединить несколько проводов, лучшим вариантом будет использование проволочной гайки.
• Герметизация коробки: при герметизации распределительной коробки вставьте все провода в коробку. После того, как вы это сделаете, вы можете включить питание и проверить электрическую систему.

Шаг 1: выбор правильной распределительной коробки для ваших нужд

Прежде чем что-либо делать, важно выбрать правильную распределительную коробку для успешной установки. Распределительная коробка, установленная на открытом воздухе, потребует определенной защиты от атмосферных воздействий. Корпуса NEMA 4x, предназначенные для использования вне помещений, имеют прокладки, которые предотвращают просачивание влаги и минимизируют риск возникновения искр или возгорания.

Другим фактором, который следует учитывать, является размер необходимой вам коробки. Ваша распределительная коробка должна быть достаточно просторной для необходимого количества проводных соединений. Небольшая коробка, вероятно, сможет соединить два кабеля, но не более того. Большая коробка может вместить от четырех до шести кабелей.

Если вы не знаете, какой размер выбрать, для успешной установки лучше выбрать большой.

Выберите стандартную пластиковую коробку корпуса

Шаг 2. Подготовка коробки к установке

Перед началом любого процесса установки отключите питание цепи, с которой вы работаете. Обратитесь к сервисной панели и отключите правильный автоматический выключатель. Это обеспечит безопасность вашей работы. Не всегда легко определить, все ли питание ушло по проводам самостоятельно. Использование бесконтактного тестера напряжения поможет вам определить, осталось ли какое-либо напряжение.

Шаг 3: Соберите все необходимое оборудование

Для установки коробки вам потребуются специальное оборудование и материалы. Давайте рассмотрим все, что вам нужно для начала.

Оборудование

• Бесконтактный тестер напряжения
• Молоток
• Отвертка
• Клещи
• Дрель и наконечник отвертки
• Инструмент для зачистки проводов

Материалы

• Электрическая коробка/крышка, одобренная нормами
• Шурупы для дерева
• Кабельные зажимы
• Соединители проводов

Шаг 4. Начало процесса установки

Теперь пришло время начать процесс установки. Перед монтажом распределительной коробки вам необходимо разделить провода в месте их текущего соединения. При необходимости обязательно ослабьте кабели. Это позволяет освободить место для распределительной коробки.

Далее вам нужно будет прикрепить коробку к конструкции. Для этого используйте шурупы и вставьте их в уже имеющиеся отверстия. Вы должны найти эти отверстия на задней или боковой стороне распределительной коробки.

Что делать, если у меня есть металлический ящик?

У вас есть распределительная коробка из металла? Если это так, вам нужно будет удалить металлический диск на коробке каждого кабеля, который должен войти в отверстие. Вы можете легко сделать это с помощью отвертки или молотка, чтобы вытолкнуть каждый металлический диск, а затем открутить его с помощью плоскогубцев. Вы должны выполнить этот шаг перед разделением проводов цепи.

Шаг 5: Подготовьте зажимы для кабелей

Для каждого кабеля потребуется зажим. Если у вас пластиковая распределительная коробка, у вас не будет металлических дисков. Но они содержат внутренние кабельные зажимы. В металлических ящиках обычно используются внутренние зажимы. Но вы можете установить зажим типа контргайки для каждого кабеля, если в вашей металлической коробке нет зажимов.

Вставьте конец хомута с резьбой в одно из отверстий и закрепите хомут внутри коробки с помощью круглой гайки. В последнюю очередь затяните гайку плоскогубцами.

Шаг 6. Закрепите кабели

Следующее, что вам нужно сделать, это закрепить кабели. Начните с осторожного проталкивания кабелей через зажимы в коробку. Имейте в виду, что оболочка кабеля должна удлиняться на 1/4–1/2 дюйма в коробку и выходить за пределы зажима. Отдельные проводящие провода обычно проходят в коробку примерно на 6 дюймов.

Вам также может понадобиться обрезать провода. Кроме того, возможно, вам придется снять 3/4 дюйма изоляции с конца каждого провода с помощью инструментов для зачистки проводов.

Чтобы закрепить кабели, затяните винты на зажимах. Не затягивайте их слишком сильно, так как это может привести к повреждению. Если у вас пластиковая распределительная коробка, вам не придется беспокоиться о затяжке, так как эти коробки обычно имеют пружинные язычки.

Обратите внимание на свои провода

При закреплении кабелей обратите внимание на их состояние. Конец каждого провода должен быть чистым, прямым и без повреждений. За пределами изоляции должно выступать не более 3/4 дюйма провода. Если какие-либо провода повреждены, обрежьте их или зачистите изоляцию с помощью инструментов для зачистки проводов, прежде чем переходить к следующему шагу.

Шаг 7. Соедините провода вместе

Когда провода закреплены, пришло время соединить их вместе. Для этого вам нужно будет использовать одобренные соединители проводов, указанные в инструкциях производителя.

Первые соединяемые провода — голая медь. Они с зеленой изоляцией. Если у вас металлическая распределительная коробка, помните, что вам нужно будет добавить косичку, которая представляет собой 6-дюймовый заземляющий провод того же типа.

Добавьте к заземляющему проводу; затем соедините свободный конец косички с заземляющим винтом на коробке. Чтобы соединить заземляющие провода вместе, вам обычно потребуются зеленые соединители с гайками. Затем соедините вместе нейтральные (белые) провода. Затем соедините горячие (черные) провода вместе. Используйте проволочную гайку или одобренный разъем для каждой пары проводов. Если у вас также есть горячие красные провода, вам также нужно будет соединить их вместе.

Когда закончите, убедитесь, что все провода успешно соединены. Для этого слегка потяните за каждый провод, чтобы увидеть, насколько они надежно закреплены.

Шаг 8: Завершение установки

Последний шаг — осторожно вставить провода в распределительную коробку. Лучше всего сложить их внутрь. Закройте все крышкой коробки и закрепите ее двумя винтами.

В соответствии с кодом крышка должна быть сплошной «заготовкой» без отверстий. Как только вы это сделаете, вы будете готовы вернуть свою силу. Сделайте это, включив автоматический выключатель, и все готово.

Выберите лучшую распределительную коробку для работы

Защитите свои электрические соединения с помощью распределительной коробки

Распределительная коробка необходима каждый раз, когда у вас есть электрическое соединение, потому что все соединения должны быть правильно закрыты. Если вы планируете установить наши распределительные коробки Polycase, важно следовать всем кодам, читать и следовать всем производственным руководствам, а также тщательно выполнять каждый шаг.

Помните, никогда не прикасайтесь к проводам, если вы не уверены, что от них не исходит напряжение. Если вы не можете следовать инструкциям, лучше всего нанять профессионала, который может выполнить этот процесс за вас.

Авторы изображений

Pixeliota/Shutterstock.com

mxsbmbrg/Shutterstock.com

curraheeshutter/Shutterstock.com

ВИТАЛИЙ БОРКОВСКИЙ/Shutterstock . com

RachenStocker/Shutterstock.com

В руководствах с инструкциями

Розетки — Ответвление от распределительной коробки

Электроэнергия может подаваться к ответвлению через необслуживаемую распределительную коробку, вставленную в кольцевую магистраль, при условии, что ограничения правил не превышены. Также можно использовать распределительную коробку с винтовыми клеммами старого типа при условии, что она доступна для осмотра, тестирования и обслуживания, а также надежно закреплена на месте.

Вы должны убедиться, что эта цепь действительно является кольцевой. Если вы не совсем уверены, обратитесь к профессиональному электрику.

1. План новой розетки. Существующие кабели должны иметь достаточную слабину для подключения к распределительной коробке. Убедитесь, что вы проверили это перед началом любой работы. Если провисания недостаточно, необходимо установить новые кабели или рассмотреть возможность удлинения кольцевой магистрали для подачи питания на новую розетку.

2. Отключите питание на потребителе соответствующей цепи. Если у вас есть съемные предохранители на щитке, отключите питание на щитке и вытащите предохранитель этой цепи.

Добавление нового кабеля

3. Установите новую коробку розеток в нужном месте. Метод для этого будет зависеть от того, является ли это коробкой для поверхностного монтажа, скрытой металлической коробкой или коробкой из гипсокартона.

4. Определите ближайшую точку, в которой существующая кольцевая магистраль пересекает расположение новой розетки. Протяните соответствующий кабель отсюда в новую коробку разъемов, убедившись, что у вас достаточно кабеля для выполнения соединений там и в распределительной коробке.

5. Вставив новый кабель в новую розеточную коробку, зачистите конец кабеля, готовый к подключению. Подробную информацию об этом см. в нашем Руководстве по зачистке кабеля.

6. Аккуратно разрежьте внешнюю оболочку кабеля бокорезами. Следите за тем, чтобы не порезать изоляцию проводников.

7. Отогните оболочку, чтобы открыть проводники, и зажмите конец оголенного заземляющего проводника плоскогубцами. Протяните провод обратно через оболочку, как сырную проволоку.

8. Отрежьте лишнюю оболочку бокорезами.

9. Разделите проводники и обрежьте изоляцию каждой задней части примерно на 1/2″ с помощью инструментов для зачистки проводов.

10. Изолируйте заземляющий провод с помощью продаваемой отдельно зеленой и желтой изоляции. Его следует обрезать по длине и надеть на провод так, чтобы около 1/2 дюйма оставалось открытым на конце, чтобы соответствовать другим проводникам.

Подключение кабеля к новой розетке

11. Ослабьте винт соответствующей соединительной клеммы. Вставьте коричневый (старый цвет кабеля = красный) проводник под напряжением в отверстие клеммы с маркировкой «L».

12. Убедитесь, что проводник полностью закрыт и что не видно оголенного провода. Затяните винт и убедитесь, что провод надежно закреплен.

13. Повторите процесс для синего (старый цвет кабеля = черный) нейтрального проводника, закрепив его в клемме с маркировкой «N».

14. Повторите процесс для зелено-желтой жилы заземления, зафиксировав ее в клемме, отмеченной символом заземления.

Только металлические коробки

15. Если у вас есть металлический ящик, подобный показанному здесь, может потребоваться хвостовик заземления. Один должен быть установлен между розеткой и металлической задней коробкой, где оба выступа крепления розетки регулируются. Если это то, что у вас есть, отрежьте подходящую длину заземляющего провода от кабеля того же размера, что и используемый для цепи. Оберните его зеленой и желтой оплеткой, чтобы проводник ½ дюйма оставался открытым с обоих концов.

16. Подсоедините один конец этого хвоста заземления к клемме заземления, расположенной сзади металлической монтажной коробки.

17. Подсоедините другой конец этого хвостовика заземления к проводу заземления, прикрепленному к клемме, отмеченной символом заземления на розетке.

Крепление штепсельной розетки

18. Дважды проверьте, чтобы все соединения были подключены к нужным клеммам и были надежно закреплены.

19. Аккуратно задвиньте лицевую панель назад, осторожно сгибая кабели по мере продвижения, чтобы они аккуратно укладывались в коробку.

20. Закрепите лицевую панель стопорными винтами. Затяните винты поочередно, чтобы равномерно отодвинуть пластину назад.

21. Затягивая их, следите за тем, чтобы лицевая сторона была ровной. Одно или оба винтовых крепления будут иметь допуск на небольшую регулировку по вертикали, что помогает в этом.

Соединение с кольцевой магистралью

22. Как упоминалось ранее, соединение ответвления с кольцом может быть выполнено с помощью необслуживаемой распределительной коробки или стандартной распределительной коробки при условии, что она закреплена и доступна для обслуживания, тестирования и осмотр.

Необслуживаемая распределительная коробка

23. В точке кольцевой магистрали, где должна быть подключена распределительная коробка, обрежьте кабель кольцевой магистрали, зачистите и подготовьте концы.

24. Зачистите и подготовьте конец нового ответвления кабеля и в этой точке, чтобы теперь у вас было готово три кабеля для подключения к распределительной коробке.

25. Используйте необслуживаемую распределительную коробку с клеммными колодками нажимного или клеточного типа подходящего размера и силы тока. Коробка, показанная здесь, представляет собой коробку Wagobox, очень быструю и простую в использовании.

26. На рисунках вы видите, как используются 3-полюсные зажимные клеммы. При этом зажим для каждой клеммы поднимается, а проводник полностью вставляется, чтобы не было оголенного провода. Затем зажим снова защелкивается, и проводник надежно удерживается.

27. Вставьте и закрепите каждый из находящихся под напряжением коричневых (старый цвет кабеля = красный) проводников кольцевой магистрали и находящихся под напряжением коричневых проводников (старый цвет кабеля = красный) нового ответвления в одно из клеммных соединений и закрепите.

28. Повторите процесс для нейтрального синего (старый цвет кабеля = черный) проводника кольцевой магистрали и нейтрального синего (старый цвет кабеля = черный) проводника новой ответвления.

29. Повторите процесс для заземляющих проводников (зелено-желтый) кольцевой магистрали и заземляющего проводника (зелено-желтый) новой ответвления.

30. Дважды проверьте правильность соединений – только проводники соответствующего цвета имеют общие клеммы – и что изоляция каждого проводника плотно прилегает к клемме.

31. Вставьте три клеммных соединителя в необслуживаемую распределительную коробку. На фотографиях вы можете увидеть, как они удерживаются в прорези в конце коробки. Закрепите три кабеля в кабельных зажимах на выходах необслуживаемой распределительной коробки. Это должно быть зажимом кабеля в оболочке, чтобы снаружи коробки не было кабеля без оболочки.

32. Закрепите распределительную коробку. На некоторых моделях есть фиксирующая скоба, которую можно сначала установить, а затем просто прикрепить коробку.

33. Надежно закрепите кабели.

Стандартная распределительная коробка

34. В качестве альтернативы, при условии, что распределительная коробка остается доступной для тестирования, обслуживания и осмотра, можно использовать стандартную распределительную коробку. Установите распределительную коробку на 30 ампер, привинтив ее к подходящей поверхности. Возможно, вам придется установить деревянную рейку, чтобы поддерживать его.

35. В зависимости от типа распределительной коробки вам может потребоваться выбить три из заглушенных боковых точек доступа. Другие типы позволяют поворачивать крышку, чтобы обеспечить необходимое количество точек доступа.

36. При снятой крышке распределительной коробки проложите кольцевой кабель рядом. Обрежьте кабель посередине коробки.

37. Зачистите и подготовьте концы главного кабеля с обрезанным кольцом, убедившись, что каждый проводник имеет достаточную длину, чтобы достать до своей клеммы. Также обратите внимание, что если внешняя оболочка кабеля была удалена, этот участок должен оставаться в соединительной коробке.

38. Зачистите и подготовьте конец нового ответвления аналогичным образом.

39. Ослабьте клеммные винты в распределительной коробке. Подсоедините открытую часть коричневого проводника под напряжением (цвет старого кабеля = красный) к одной из внешних клемм и присоедините к ней коричневый проводник под напряжением (цвет старого кабеля = красный) новой ответвления.

40. Затяните винт, чтобы закрепить эти проводники.

41. Поместите три заземляющих (зелено-желтых) провода в одну из других клемм и закрепите их винтом клеммы.

42. Повторите процесс для нейтральных синих (старый цвет кабеля = черный) проводников, используя один из других разъемов.

43. Дважды проверьте правильность соединений — только проводники соответствующего цвета имеют общие клеммы — и что изоляция каждого проводника плотно прилегает к клемме.
