Инструкция

В современных интерьерах часто используют зональное освещение — например, отдельно подают свет на обеденную зону и зону отдыха. Чтобы включать разное количество лампочек на одной люстре или подсвечивать отдельные зоны комнаты, вам понадобится двухклавишный выключатель. Правилами его подключения с нами поделился специалист по эксплуатации зданий и сооружений Александр Воробьев.

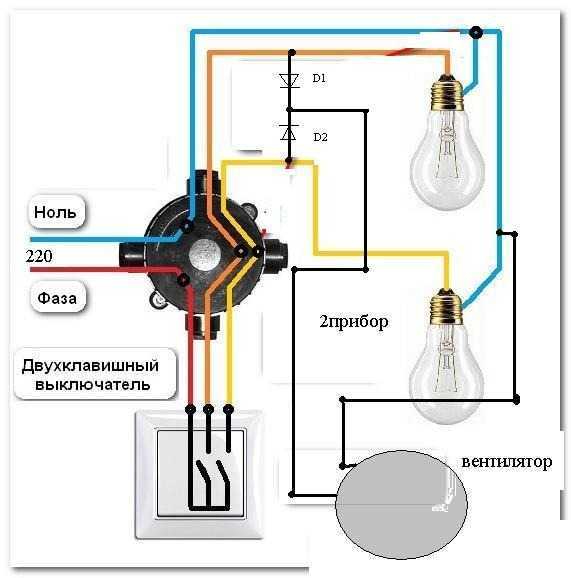

Задача двухклавишного выключателя заключается в разделении питания на две независимые линии, которые будут приводится в действие клавишами. Конечно, любую работу с электричеством лучше доверить специалистам.

Правила безопасности

Главные требования при работе с электричеством:

1. Проводите работы только в светлое время суток при достаточном количестве естественного света. Если освещения все-таки не хватает, используйте фонарик.
2. Перед началом работы убедитесь в отсутствии напряжения в сети. Самый надежный вариант — отключить питание на распределительном щитке в подъезде. Если у вас нет доступа к общему щитку, отключите питание на электрощитке в квартире.
3. Проверьте, действительно ли отключено электропитание, при помощи индикаторной отвертки, коснувшись ей одного из проводов в щитке. Если на индикаторе загорится красная лампочка, это означает, что питание не отключено. В таком случае вам точно придется вызывать электрика.
4. Даже работая с обесточенными проводами, лучше обезопасить себя: надевайте электрозащитные перчатки и используйте инструменты с прорезиненными рукоятками.
5. Убедитесь, что вы помните цветовую маркировку проводов: синий — ноль, коричневый — фаза, желто-зеленый — заземление. Соединять их нужно строго по цветам, иначе произойдет короткое замыкание или провода даже загорятся.

Как самому подключить розетку

Узнайте больше

Какие инструменты понадобятся для работы

• двухклавишный выключатель
• детектор напряжения
• лазерный нивелир или строительный уровень
• перфоратор и алмазная коронка D68
• стамеска и молоток
• подрозетник
• гипсовый или цементный раствор
• плоскогубцы и плоская или крестовая отвертка с прорезиненными рукоятками
• индикаторная отвертка
• клеммы
• строительный нож
• белая изолента
• дюбель-хомуты

Как правильно подключить двухклавишный выключатель там, где его не было

Перед тем как начать работы по установке выключателя, вам нужно найти распределительную коробку, к которой вы будете подключаться.

Как найти распределительную коробку в квартире

Свернуть

Распределительная коробка — это контейнер из негорючего пластика, который находится в стене, чаще всего над розеткой: снаружи — только крышка. В распределительной коробке есть все основные соединения и ответвления электропроводов. Именно к ней вы будете подключаться, чтобы установить новый выключатель.

Если при визуальном осмотре стен вы не видите ни одной распредкоробки, это не значит, что ее нет, а означает, что строители позаботились об эстетике и аккуратно спрятали распредкоробку под слоем штукатурки. Для того чтобы ее найти, вам понадобится специальный прибор — детектор напряжения.

Приложите детектор к стене непосредственно над розеткой и медленно ведите его по стене вертикально вверх. Детектор будет издавать звуковой сигнал, обозначающий, что там находятся провода под напряжением. Потом звуковой сигнал пропадет, что будет означать, что провода «уходят» в сторону. По звуковому сигналу детектора найдите место пересечения проводов. Постучите пальцами по стене в этом месте — вы услышите, что звук поменялся с глухого бетонного на звонкий пластиковый. Именно здесь и находится распределительная коробка.

Обратите внимание: распределительная коробка может находиться над розеткой с другой стороны межкомнатной стены, т. е. в соседней комнате.

После того как вы определились с местонахождением ближайшей распредкоробки, можно начинать соединение выключателя с двумя клавишами:

1. Выберите место для выключателя. На стене нарисуйте разметку — место самого выключателя и расположение каналов в стене, по которым провода будут идти к выключателю от распределительной коробки.




2. Индикаторной отверткой проверьте, не проходит ли на месте разметки скрытая проводка. Для этого переведите отвертку в режим «Н» и приложите кнопкой к стене. Водите отверткой по разметке: если внутри есть проводка, индикатор просигналит.




3. В распределительной коробке выберите ноль и фазу, идущие от одного автомата освещения. Для этого в квартирном электрощитке отключите автомат с надписью «освещение» либо, если электрощиток старого образца, отключите питание полностью. После этого проверьте индикаторной отверткой, действительно ли провода обесточены, коснувшись индикатором проводов в распределительной коробке. На фазовый провод в распредкоробке наклейте белую изоленту и отметьте на ней, что это фаза. Эта информация пригодится вам, когда эти провода встретятся в подрозетнике с фазовыми проводами светильников.




4. С помощью перфоратора и специальной круглой насадки по бетону сделайте в стене отверстие для подрозетника на месте будущего выключателя. При помощи стамески и молотка выбейте бетон из центра получившегося отверстия.




5. Проштрабите стену по разметке от распределительной коробки к месту расположения выключателя при помощи перфоратора. Внутри штрабы дрелью просверлите отверстия диаметром 6 мм и глубиной 4–5 мм через каждые 60 см, чтобы можно было поставить дюбель-хомуты для крепления кабеля. Проложите кабель в штрабы так, чтобы он был углублен в поверхности стены не меньше чем на 10 мм. Пока ничего в распредкоробке не подключайте!




6. Проштрабите стену от выключателя к светильнику и проложите трехжильный кабель (ноль, фаза, заземление) по штрабе. Закрепите кабель дюбель-хомутами. Когда вы зашпатлюете штрабу и кабель «спрячется» в стене, из стены должен торчать свободный конец кабеля — не меньше 5–10 см кабеля. Это нужно для удобства подключения механизма выключателя.




7. Приступаем непосредственно к подключению двухклавишного выключателя. С задней стенки подрозетника есть перфорированные отверстия — выдавите их (можно воспользоваться строительным ножом). Аккуратно заправьте провода в подрозетник и зафиксируйте его в стене гипсовой или бетонной смесью. Оголите нулевые провода на кабелях, идущих от распредкоробки и светильника, примерно на 2–3 см, соедините их между собой при помощи специальных клемм. То же самое проделайте с проводами заземления.




8. Возьмите механизм выключателя. Подключите фазовые провода, идущие от выключателя к светильнику и от распредкоробки к выключателю. Для этого вставьте концы фазы в отверстия механизма выключателя: фазы от светильника — в два отходящих контакта (вы найдете нужные отверстия в нижней части механизма выключателя), таким образом вы распределите свет на две клавиши выключателя. Фазу от распредкоробки вставьте в отверстие входящего контакта — он находится в верхней части механизма выключателя.




9. Зафиксируйте механизм двухклавишного выключателя шурупами на стене, предварительно выровняв его по уровню.




10. Установите декоративную панель выключателя, вставьте клавиши.




11. В распределительной коробке подключите фазовый провод от выключателя к нужной вам фазе, приходящей из щитка (вы ранее отметили ее белой изолентой). Чаще всего провода в распредкоробке соединены скруткой, а на конце запаяны. Срежьте место спайки проводов. Распрямите нужные вам провода, добавьте свой провод, крепко скрутите оголенные концы проводов и наденьте изоляционный колпачок.




12. Вкрутите лампочку в светильник. После этого включите электричество в щитке и включите свет — все должно работать. Подсоединение выключателя света с двумя клавишами выполнено.

Как заменить выключатель с двумя клавишами на другой такой же

1. Не забудьте обесточить квартиру, отключив питание на электрощитке. Чтобы подсоединить новый выключатель, аккуратно снимите пластиковые клавиши выключателя, поддев их тонким концом отвертки или ножом. То же самое проделайте с декоративной панелью выключателя.
2. Выкрутите шурупы, фиксирующие выключатель на стене. Достаньте его из подрозетника. Открутите шурупы, которыми зажаты провода, и освободите их.
3. Возьмите механизм нового выключателя и вставьте два фазовых провода от светильника в отверстия отходящих контактов в нижней части механизма выключателя, закрепите их шурупом. Таким образом вы распределите режимы света на две клавиши выключателя. То же самое проделайте с проводом, идущим от распредкоробки.
4. Заправьте провода в подрозетник и прикрепите механизм выключателя к стене при помощи шурупов. Установите декоративную панель и две клавиши.

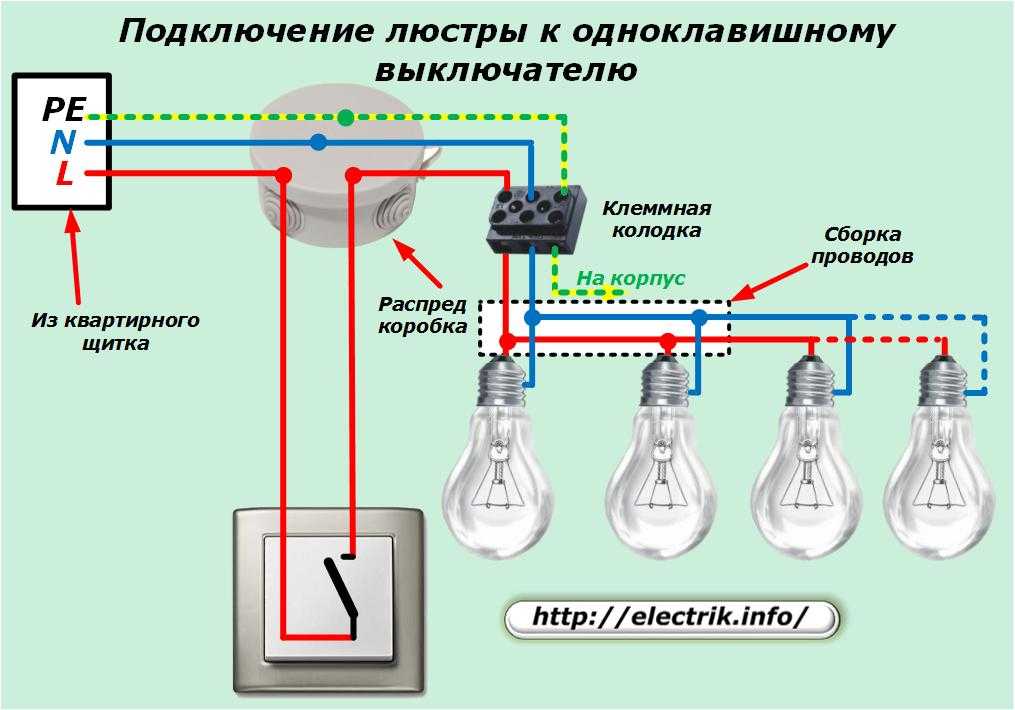

Как заменить одноклавишный выключатель на двухклавишный

Не забудьте перед работой обесточить квартиру. Замена одноклавишного выключателя на двухклавишный подразумевает добавление нового источника света. Здесь есть два алгоритма подключения.

Если речь идет о люстре, которая будет работать в двух режимах свечения, то подключать двухклавишный выключатель взамен одноклавишного будем так:

1. Проведите от источника света к выключателю четырехжильный кабель, где пометьте изолентой первую и вторую фазы для удобства дальнейшего подключения.
2. Далее выполните те же действия для подключения механизма выключателя, как уже было описано выше. Чтобы соединить двухклавишный выключатель, заведите провода в подрозетник и зафиксируйте его в стене. Нулевой и заземляющий провода соедините соответственно с нулевым и заземляющим проводами при помощи специальных клемм. Фазовые провода (1 и 2) вставьте в отверстия механизма выключателя, заведите его на разные клавиши, чтобы можно было отдельно включить один режим освещения или другой. Фазовый провод от распредкоробки подключается в подходящий контакт выключателя, он находится в верхней части механизма двухкнопочного выключателя. Зафиксируйте выключатель в подрозетнике, установите декоративную панель и вставьте клавиши.

Если вы хотите подключить второй источник света к одному выключателю — например, второй настенный светильник, — придется добавить в выключатель еще одну фазу, идущую от другого светильника. Что для этого нужно сделать:

1. Разберите выключатель, отметьте фазу, которая приходит из распредкоробки.
2. Нанесите разметку местоположения нового светильника. Проверьте при помощи индикаторной отвертки, чтобы на месте разметки будущего выключателя и канала от нового светильника не было скрытой разметки.
3. Проштрабите стену от нового источника света до выключателя. Дрелью просверлите отверстия в штрабе для закрепления кабеля дюбель-хомутами. Проложите и закрепите кабель.
4. Подключаем выключатель. Провода нового кабеля подведите к новому механизму двухкнопочного выключателя: ноль — к нулю, землю — к земле, а фазовые провода распределите по выводам клавиш.
5. Поставьте выключатель в подрозетник и зафиксируйте в нем шурупами. Добавьте декоративную панель и клавиши. Монтаж двухклавишного выключателя завершен.

Как установить двухклавишный выключатель на месте трехклавишного

Если у вас уменьшилось количество источников света и появилась необходимость замены трехклавишного выключателя на двухклавишный:

1. В начале работы не забываем о технике безопасности и отключении напряжения на электрощитке. Разберите механизм выключателя, отключите третий фазовый провод, который использовался для работы третьей клавиши, обмотайте оголенный конец провода изолентой и оставьте в стене.
2. Подключите оставшиеся две фазы к механизму двухклавишного выключателя. Зафиксируйте выключатель в подрозетнике, поставьте декоративную панель с клавишами.

Подключение двойного выключателя на месте розетки

1. Обесточьте квартиру. Выкрутите шуруп, закрепляющий розетку в подрозетнике, и достаньте механизм.
2. Сделайте разметку расположения светильников и каналов, ведущих к ней. Проверьте все индикаторной отверткой.
3. Проштрабите каналы и проложите кабель от светильников к розетке. После закройте штрабу шпатлевкой.
4. Схема подключения двухклавишного переключателя будет следующая. С помощью клемм соедините нулевые провода с нулевыми, заземление — с заземлением. Возьмите механизм выключателя. Вставьте фазовые провода от светильников в отходящие контакты механизма выключателя, таким образом подключая обе клавиши. Фазовый провод, идущий от распредкоробки, вставьте в отверстие входящего контакта, который находится в верхней части механизма. Закрепите переключатель на стене.

Выключатель должен разрывать именно фазу, а не ноль. В случае если будет разрываться ноль, свет также будет выключаться и разница будет будто бы незаметна. Но источник света при этом остается под напряжением даже в выключенном состоянии, и вы рискуете получить удар током даже при замене лампочки. Будьте осторожны и подключайте правильно!

Узнайте больше:

• Как подключать светодиодные ленты: быстро, просто, правильно
• 8 проверенных способов повесить телевизор на стену из гипсокартона
• Что мне с этим делать? Тест на знание советских инструментов

08.06.2022

Товары из статьи

Отвертка плоская 130 мм 100-500 В Sparta инди…

Детектор напряжения КВТ (79134) KT 100 PROLIN…

Перчатки латексные диэлектрические Эконом (1 …

Набор диэлектрического инструмента 1000 В КВТ…

Выключатель Legrand Valena 694265 двухклавишн. ..

Коронка алмазная Trio-Diamond (400068) по кер…

Перфоратор электрический Makita HR2470 780 Вт…

Стамеска Hesler 32 мм эргономичная рукоятка

Молоток слесарный Hesler 800 г деревянная руч…

Клемма на 3 провода Wago 222-413 0,08-2,5 кв….

Подрозетник Schneider Electric для бетона d68…

Шпаклевка гипсовая Knauf Фуген 5 кг

Смесь цементно-песчаная (ЦПС) М150 Петролит 2…

Уровень лазерный ADA CUBE 2-360 Basic Edition…

Уровень магнитный Matrix 100 см 3 глазка

Нож строительный Hesler 18 мм с ломающимся ле…

Изолента КМ ПВХ белая 19 мм 20 м одностороння…

Дюбель-хомут для круглого кабеля Tech-Krep 5-…

схемы и как правильно подключить

Объединение силовой точки и устройства, управляющего приборами освещения, позволяет рационально организовать электроснабжение жилого или офисного пространства. Согласитесь, гораздо удобнее, если электротехническая арматура сгруппирована, а не беспорядочно «разбросана» по помещению.

Кроме веских эргономических плюсов подобное техническое решение обладает массой дизайнерских преимуществ. Однако оно же заставляет задуматься о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие в процессе монтажа подобного блока.

Мы представляем исчерпывающую информацию по методам установки и способам подключения блочных электротехнических устройств. Тонкости и нюансы освещены в фото-подборках и видео, наглядно демонстрирующих специфику выполнения работы. Настолько мощная информационная поддержка поможет «на отлично» справиться с задачей.

Содержание статьи:

• Подключение розеток с выключателем на 1–3 клавиши
  • #1: Способы подключения блока выключатель-розетка
  • #2: Подсоединение и коммутация розетки через выключатель
  • #3: Монтаж соединенных розетки с выключателем
  • #4: Присоединение розетки с двухклавишным выключателем
  • #5: Монтаж блока с розеткой и трехклавишным выключателем
• Выводы и полезное видео по теме

Подключение розеток с выключателем на 1–3 клавиши

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

Коммутация розетки через выключатель — популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственной кнопки питания

С каждым годом экономия денежных знаков и пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Комбинирование электрических приборов между собой, с применением цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов

Следует помнить, что для подключения блочного электроустановочного устройства нужно с учетом максимальной нагрузки.

#1: Способы подключения блока выключатель-розетка

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

Подключенная в одном корпусе розетка с выключателем более привлекательна на внешний вид, не имеет зазоров и стыков

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

1. Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
2. Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
3. Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным.

Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

• Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
• Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
• Высококачественные приборы могут использоваться снаружи и внутри помещений.
• Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно, сетевое гнездо это или непосредственно выключатель. Практически всегда потребуется полная его замена.

Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

Рассмотрим пошаговый процесс замены блочной системы выключатель-розетка:

Галерея изображений

Фото из

Шаг 1: Основной причиной установки блока розетка/выключатель является выход из строя аналогичного эксплуатируемого устройства

Работы производятся по схеме, аналогичной стандартным процессам монтажа элекроустановочных изделий. Сначала демонтируем внешние детали

После удаления клавиши, убираем рамку, фиксировавшую механизм выключателя в гнезде

Отвинчиваем болты металлической рамки, удерживающей механизм розеточной части

Для того чтобы удостоверится в том, что работа с проводами будет действительно безопасна, еще раз проверяем наличие напряжения на этом участке сети

Чтобы случайно не повредить старую проводку, которую не планируется менять, аккуратно откручиваем фиксирующие винты

Освобождаем провода, подключенные к линии освещения, от испорченного механизма

Обрезаем края проводов, которые были использованы в предыдущем подключении, и снова снимаем примерно 1 см изоляции с каждой жилы

Шаг 1: Демонтаж испорченного блока

Шаг 2: Извлечение клавиши выключателя

Шаг 3: Удаление фиксирующей рамки

Шаг 4: Удаление рамки розеточного механизма

Шаг 5: Повторная проверка отсутствия напряжения

Шаг 6: Отделение проводов от розеточного механизма

Шаг 7: Удаление механизма выключателя

Шаг 8: Обрезка и зачистка проводов от изоляции

Завершив демонтаж старого устройства и подготовив проводку, приступаем к установке и подключению нового блока из розетки с выключателем.

Галерея изображений

Фото из

Подключаем фазный провод линии освещения к клемме, обозначенной на тыльной стороне механизма выключателя литерой «L»

Подсоединяем к зачищенным проводам терминал розетки, расположив фазу и ноль по краям, а заземляющий провод по центру

Устанавливаем на стену сначала общую фиксирующую рамку, проверяем ее положение строительным уровнем, после чего ставим рамку, удерживающую механизм выключателя внутри и клавишу снаружи

Закрепив клавишу выключателя на положенном месте, фиксируем винтом защитно-декоративную деталь розетки и тестируем устройство на работоспособность

Шаг 9: Монтаж механизма выключателя

Шаг 10: Подсоединение механизма розетки

Шаг 11: Установка удерживающих рамок

Шаг 12: Крепление лицевых деталей блока

#2: Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, определяющая, как подключать розетку с выключателем в цельной конструкции. Следует помнить, что в основе ее заложены стандартные иобязательное соблюдение ПЭУ.

Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

1. Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
2. Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
3. Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
4. Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
5. Далее нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
6. Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
7. Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию «посадочных мест», выравниванию положения блока

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

#3: Монтаж соединенных розетки с выключателем

Блоки электроустановочных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно.

Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий:

1. От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
2. Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
3. Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
4. Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
5. Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
6. Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

Соблюдая правильную схему подключения каждого провода можно защитить себя от последующих исправлений, а также от непредвиденных ситуаций

Желающим узнать, как подключить двойной выключатель, управляющий двумя лампочками, стоит обратить внимание на и, с которой мы рекомендуем ознакомиться.

#4: Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.

Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

#5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

• основной;
• дополнительные источники света;
• декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

• в месте, где планируется многоярусное освещение;
• в комнатах с большой площадью и сложной формой;
• в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

• клавиши не западают;
• не издают посторонних звуков при нажатии;
• внутренняя часть выключателя содержит схему его подключения;
• гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

• пассатижи для зажима и захвата деталей;
• стриппер для удаления изоляции с края провода;
• плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

1. Перед началом работ надо убедиться, что сеть полностью обесточена.
2. Нулевые и фазные кабели необходимо распределить.
3. Проверить фазу специальной отверткой с индикатором.
4. Подсоединить кабель к распределительному боксу.
5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный . Нулевая жила синего цвета, а фаза – черная или красная.

Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому данная статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит существенно сэкономить время на подключение и сразу разобраться, куда какой провод подсоединять.

Выводы и полезное видео по теме

Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.

Ролик #1. Как подключить розетку и выключатель:

Ролик #2. Надежная электрика в доме или квартире: подключаем правильно:

Ролик #3. Ремонт блока с двухклавишным выключателем и розеткой:

Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно, если предстоит проводить , обратитесь к профессиональным электрикам, чтобы избежать случаев поражения током или короткого замыкания.

Есть желание поделиться собственным опытом электромонтажника, нашли недочеты в статье, появились вопросы? Напишите, пожалуйста, комментарий расположенном под текстом блоке.

Руководство для начинающих по установке патрона для лампы

Если все сделано правильно, то установить патрон для лампы несложно. Когда большинство людей думает об уходе за осветительными приборами, они обычно думают о проводке и декоративных элементах. А вот патрон с лампой – важный компонент. Он обеспечивает окончательное электрическое соединение с лампочкой и, как и все другие электрические детали, со временем изнашивается. Плохое соединение может привести к перегреву или короткому замыканию розетки.

Независимо от того, устанавливаете ли вы большой потолочный светильник или старую керамическую розетку, вот инструменты и шаги, которые вам необходимо знать:

Этапы установки патрона для лампы

1. Инструменты и материалы

Для замены патрона требуются некоторые основные инструменты электрика, в том числе:

• Отвертки
• Клещи
• Стремянка (если вы работаете на высоте)
• Защитные очки
• Патрон для замены лампы
• Инструмент для зачистки проводов
• Дополнительные проволочные гайки
• Бесконтактный тестер напряжения
• Рабочий фонарь

2.

Отключите питание

Найдите автоматический выключатель, обслуживающий зону, где находится светильник, и выключите его. Выключатель должен быть помечен, чтобы его было легко найти. Затем включите выключатель света, чтобы убедиться, что питание выключено.

3. Проверьте розетку

После того, как вы выкрутите лампочку (и при необходимости ослабите/опустите светильник), проверьте питание с помощью тестера напряжения. Поверните селекторный переключатель на 250 ACV, а затем коснитесь красного провода к центральному металлическому язычку. Затем прикоснитесь черным проводом к металлической стороне гнезда с резьбой. При отсутствии электричества счетчик не покажет показания. Сделайте то же самое после нажатия выключателя света.

4. Подготовка к работе

Осторожно поместите стремянку под розетку или светильник. Если кто-то может помочь, попросите его или ее закрепить лестницу или постоять рядом, пока вы ее используете. Они также могут предоставить вам инструменты и детали по мере необходимости. Наденьте защитные очки, чтобы пыль и мусор не попали в глаза.

5. Ослабьте приспособление

Если приспособление имеет декоративный элемент, такой как шар или абажур, отвинтите или отсоедините соединения и снимите деталь. Некоторые приспособления имеют винты с накатанной головкой, внутренние зажимы или стопорные гайки, но в зависимости от устройства вам может понадобиться отвертка. Для более крупного элемента, такого как глобус, держите его в одной руке, ослабляя застежки.

6. Осмотрите соединения

Осмотрите соединения, чтобы увидеть, как крепится прибор, и определить состояние проводки. Пометьте каждый провод в соответствии с местом его подключения. Поверните любые проволочные гайки против часовой стрелки и снимите их с каждого набора проводов. Затем вы можете разделить провода и отсоединить заземляющий провод.

Установка нового патрона для лампы

Чтобы установить новый патрон, вам необходимо:

1. Подключить провода

Светильники

имеют белый нейтральный провод, черный токовый провод и медный заземляющий провод. Определите, наматываются ли провода на винты или для крепления необходимы проволочные гайки. Снимите примерно ¾” оболочки провода с помощью инструмента для зачистки проводов и согните оголенный провод в U-образную форму. Затем оберните его вокруг соответствующего винта (также окрашенного для соответствующего провода), обожмите провод и с помощью отвертки затяните винт.

Если провода необходимо присоединить к проводам, обязательно подсоедините провода одинакового цвета, прежде чем накручивать на них гайку. Аккуратно сложите провода обратно в распределительную коробку.

2. Вкрутите розетку

Совместите отверстия для винтов в основании розетки с отверстиями в электрической коробке. Вставляйте винты по одному и затягивайте их по часовой стрелке.

3. Вставьте лампочку

После установки лампочки включите автоматический выключатель и выключатель освещения. Если это не работает, скорее всего, соединение неплотное, поэтому проверьте, нет ли ослабленных проводов или у вас есть правильная лампочка. Если все работает, очистите и переустановите все декоративные компоненты.

Свяжитесь с нами для получения помощи по отоплению, охлаждению и сантехнике

Мы здесь, чтобы удовлетворить ваши потребности, обслуживая частных и коммерческих клиентов в Гленпуле, Талсе, Оклахома-Сити и других населенных пунктах по всему региону. Предоставляя круглосуточное аварийное обслуживание, нашей команде специалистов по ОВиК и сантехнике можно доверять все виды ремонта и установки. Позвоните по телефону 918-393-3258, чтобы узнать больше или записаться на прием.

Как подключить розетку — Провод солнечных часов
