схемы подключения розеток к электросети – Блог Elektrovoz

Содержание:

  • Как подключить розетку

  • Видеоинструкция по монтажу

  • Способы подключения розеток

  • Подключение розетки к электросети

  • Как подключить двойную розетку

  • Подключение розеток с выключателем

  • Подключение розеток с заземлением

  • Подключение тройной розетки

В статье мы представляем схемы и рекомендации для домашних мастеров электриков, чтобы они смогли сами правильно и бесплатно выполнить подключение розетки. Сейчас розетки и выключатели для дома имеют усовершенствованные замечательные конструкции (с самозажимными контактами, пазами суппортов), позволяющие подключить двойную розетку или целый блок розеток надежно, быстро и легко. Но для этого первоначальные знания об электрическом токе и мерах предосторожности все-таки требуются.

Каждый многоквартирный новый дом сдается в эксплуатацию с 3-х жильной проводкой (L, N, PE), согласно современной электробезопасности (ПУЭ), где:

Для таких квартир, нужно купить и подключить розетку с заземлением не одну, а достаточное количество, во все комнаты и желательно на все стены (для последующего удобства).

Советские старые постройки имеют 2-х проводную сеть (N, L). Если не сделан капитальный ремонт со штроблением и переделкой на 3-х жильный, механизмы с заземлением покупать бесполезно. В этих случаях, для мощных электроприборов, таких как стиральная машина, бойлер, электроплита, посудомойка, в щитке ставят УЗО. При утечке тока, устройство защитного отключения позволяет максимально обезопасить человека. Ни в коем случае не вытворяйте заземление от корпуса прибора на трубы водопровода (отопления) потому, что при пробое изоляции провода техники, под опасным напряжением оказываются водопроводные и трубы и краны.

Видеоинструкция по монтажу



Способы подключения розеток



У накладных и встраиваемых моделей электрические схемы одинаковы, разница в поверхностном и скрытом обустройстве сети и прибора.

В зависимости от мощной или малой нагрузки, выбирается схема подключения розетки:

  1. Параллельное подключение, когда напрямую от щитка до каждой из розеток идет отдельный питающий кабель. Соединение «Звезда» особо надежное и максимально безопасное, подходит для мощных бытовых потребителей (сушильная, стиральная машинка, «умный дом»). Сечения жил должны быть не менее 2,5 мм². Параллельный отдельный способ не дешевый, потому что в три раза увеличиваются расходы на проводниковые материалы и штробление стен. Применяется на новых объектах и модернизации старых, но чаще совмещается с последовательным.

  2. Последовательное соединение означает, что от одной линии питания запитывается группа устройств. Разветвление выполняется в распаечных коробках, при помощи клемм «Ваго», пайки, скруток. Подходит для всех бытовых приборов малой мощности (телевизор, утюг, фен, компьютер).

Самый простой вид последовательной разводки – шлейфовый, когда из одной розетки делают несколько. Питающий кабель заводят в 1-й подрозетник, затем шлейф (ноля и фазы) тянут к другому, не заходя в распредкоробку и т. д. Важно, чтобы сечение дополнительных перемычек было такое же, как у питающего провода. Последовательное и шлейфовое соединение, без заземления:



3. Смешанный способ состоит, из комбинации двух предыдущих, он экономный быстрый, удобный.

На трех схемах внизу показано как правильно подключить розетку с защитным заземлением. Обратите внимание, что при любом соединении, контур защитного проводника РЕ всегда остается неразрывным, согласно требованиям ПУЭ. Схемы также подходят для двухпроводной сети, без учета желто-зеленых линий.

Подключение розетки к электросети

Используемые инструменты

1. Рассмотрим двухпроводную систему ~220В, скрытой проводки. Чтобы установить в старый подрозетник (без замены проводки) новый одинарный розеточный механизм необходимо:

  • Отключить электричество в щитке квартиры (выкрутить пробки или выключить автомат). Проверить отсутствие напряжения тестером, индикаторной отверткой или включением в розетку вилки любого электроприбора (фена, электрочайника). В двухпроводной домашней проводке не нужно специально определять фазу и ноль. Но если установили, где какой проводник, то фаза слева, а нейтраль справа. Выполните демонтаж старого устройства.

  • Важно подсоединить зачищенные концы провода в разные клеммы! Если конструкция с самозажимными контактами (фото слева), то в каждый из зажимов вводят по проводу, до упора (они сами фиксируются, попробуйте легким выдергиванием надежность). Модель с винтовыми креплениями (справа) обеспечивает более надежный контакт. Для крепления винтами: конец одной жилы завернуть колечком, по часовой стрелке, вокруг одного из них, а другой провод вокруг другого. Винты затягивают и проверяют надежность крепления.

Основание вставляем в подрозетник. Провода должны находится с тыла, чтобы не попасть под распорные лапки. Выравниваем металлический суппорт в гнезде по глубине и горизонтали. Саморезами с одной и другой стороны добиваемся прочной фиксации монтажных лапок в подрозетнике.



Собирается внешний корпус (если он не цельный, а из нескольких частей) и закручиваем фиксирующий центральный винт.





Как подключить двойную розетку

Рассмотрим 3 способа, все работы с отключенным напряжением!

  1. Двойную модель, с механизмом в один подрозетник, монтируют точно как одноместную, описанную выше. Важный момент, который нужно учесть, чтобы ошибка не привела к короткому замыканию. Если конструкция оснащена двумя пластинчатыми шинами, фаза и ноль, обеспечивающими контакты двух подключаемых вилок, то в этом случае ошибиться сложно. Но в моделях, содержащих на каждой из шин по 2 клеммы (для удобной установки), очень важно не зажать нулевой и фазный провод в клеммах одной шины (фото справа).

  2. От одного входящего кабеля шлейфовым методом. Определяем нужное расстояние между монтажными коробками. Питающий кабель общей сети заводят в одну из коробок.



Подготавливаем дополнительный отрезок кабеля, достаточной монтажной длины и такого же сечения, как и питающий. В подрозетниках делают отверстия, чтоб получился проход, сквозь который просовывают соединяющий шлейф. Зачищают концы от изоляции.

Первым монтируем прибор в подрозетнике с кабелями: питающим и шлейфовым. Конструкции могут иметь: три самозажимные или 3 винтовые клеммы (по два гнезда). Попарно в каждое из них вставляются провода одинакового цвета и они “самозажимаются” (или 3 винта затягиваются отверткой). Проверяется надежность соединений.

Собранную конструкцию аккуратно вставляется в подрозетник. Надо следить, чтобы провода располагались за корпусом и не попали под монтажные лапки. Подключаем второй прибор (от перемычки), аналогично первому, с той лишь разницей что у него по одному проводку на каждый контакт.



Совмещаем суппорты, выравниваем горизонталь и фиксируем монтажными лапками. Закрываем внешней облицовкой и общей рамкой, фиксируем винтами.

 3. Параллельное подключение, для двух мощных потребителей, как правило, выполняется с заземлением. В два подрозетника, находящихся рядом, устанавливают 1-местные розетки, к каждой прокладывается по отдельному питающему кабелю (можно в одну штробу).



Очистить подрозетник от строительного мусора. Зачистить оплетку и осторожно, не повредив, снять изоляцию на каждой из жил, длинной 10 мм. Для удобства, проводники разводят в стороны, загибают вниз.



Установка, выравнивание и фиксация как в предыдущем случае.

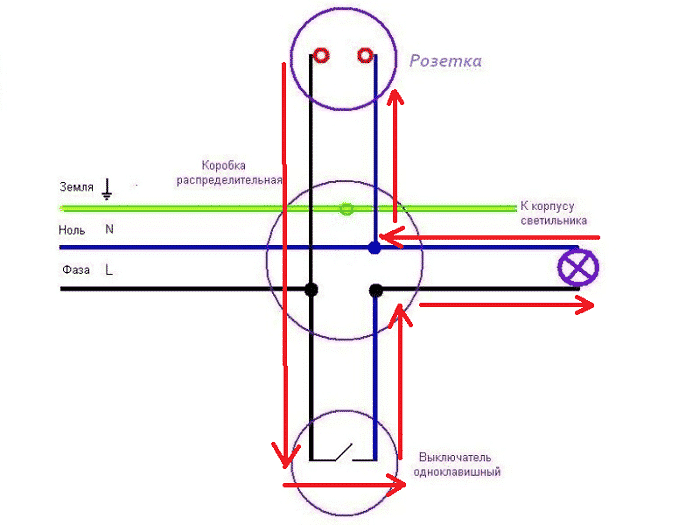

Подключение розеток с выключателем

1. Параллельный способ, из распредкоробки прокладывают раздельные силовые и осветительные цепи, можно в одной штробе, сразу на два отдельных прибора (в двухместной рамке). Между ними никаких перемычек не надо, работают независимо друг от друга. Способ самый надежный, подходит для мощных нагрузок ПУЭ (6.2.4).



Схема, с 2-мя клавишами выглядит:

2 и 3 варианты, рассматривают монтаж совмещенного блока розетки-выключателя, например, вместо старого розеточного прибора:

  • Здесь все равно не обойтись без прокладывания проводов от подрозетника до лампы;

  • Важно, что перемычка в блоке, между включателем и розеткой, состоит из 1 проводника L – фазы (не путать со шлейфом между розеточными механизмами L, N). Это следует из конструкции выключателя потому, что к нему идет (и выходит) только фаза, а ноль (N) никогда не заходит в него, а прокладывается от распредкоробки прямо к люстре (лампе).

2. Розеточное устройство работает только при включенном выключателе. Питающая фаза (L) идет к вводной клемме выключателя, а на выходящую его клемму подсоединяются: — перемычка на клеммный винт (L) розетки и — провод (L), идущий на лампу. Входной ноль (N) идет на нулевой розеточный контакт и туда же, подсоединяется ноль (N) от лампы. В схеме размыкается фаза, поэтому она более надежная, чем третий вариант.



3. Питание (L, N) идет к розетке, а от нее фазная (L) перемычка на включатель. Устройства работают независимо друг от друга, но подключение не корректное, потому что больший участок системы всегда под напряжением. Схема с 2-клавишным выкл.



 Подключение розеток с заземлением

Заземление предназначено для защиты человека от удара током, при касании к корпусу бытовых устройств, особенно в ванне, таких как стиральная машина, бойлер. В новых квартирах заземляющий провод (РЕ) входит в состав трехжильной проводки и имеет специальную желто-зеленую окраску. Подключение к 3-х проводным линиям, аналогично двойным, разница в присоединении к центральной клемме желтого PE провода.



Подключение тройной розетки

Тройной блок, без «земли» шлейфным способом, аналогично двойному.



Согласно ПУЭ (1.7.144), контур заземления должен быть неразрывным, поэтому тройное последовательное подключение, с защитой PE, выглядит следующим образом.











Как самостоятельно заменить розетку и выключатель

Рейтинг: 5 / 5

Пожалуйста, оцените
Оценка 1Оценка 2Оценка 3Оценка 4Оценка 5


СодержаниеКАК ПОДКЛЮЧИТЬ ВЫКЛЮЧАТЕЛЬ СВЕТА К КОРОБКЕ?МОНТАЖ РОЗЕТКИ или ВЫКЛЮЧАТЕЛЯПосмотрите видео по Установке и Подключению Розетки

Выключатель света в вашем доме внезапно выходит из строя. Это неудивительно, так как это служебный элемент, который обычно используется довольно интенсивно и регулярно.

То же самое и с электрическими розетками, которые могут прилипать к вилке или выпадать со стен.

Не зная, как подключить выключатель света, можно не беспокоиться, это не так уж и сложно.

Однако следует помнить, что любая работа, связанная с вмешательством в электрику помещения, опасна и требует соответствующей подготовки, и людям, не имеющим в ней большого опыта, не чувствующим в себе сил, следует обратиться за помощью к профессионалу.

Схема подключения выключателя и замены розетки или контакта аналогичны.

Она состоит из следующих этапов:

— отключение электричества на распределительном щите помещения,
— разборка корпуса переключателя или контакта,
— проверка того, какие провода находятся в фазе,
— подключение фазных проводов к новому переключателю или контакту,
— вся сборка в коробке и корпус в сборе.

Как видите, теоретически это не займет много времени, хотя, если это будет первый раз, вероятно, не так быстро.

Прежде всего, вы должны не забыть отключить электричество в распределительном устройстве, прежде чем начинать какие-либо действия самостоятельно.

ВНИМАНИЕ для клиентов, не чувствующих себя в силах, мы предлагаем замену розеток и переключателей, оказывая услуги в стандартном и аварийном режимах.

Мы работаем круглосуточно, а подробности предложения можно найти на этой страничке.

При поиске электрика в Минске вы можете связаться с нами круглосуточно.

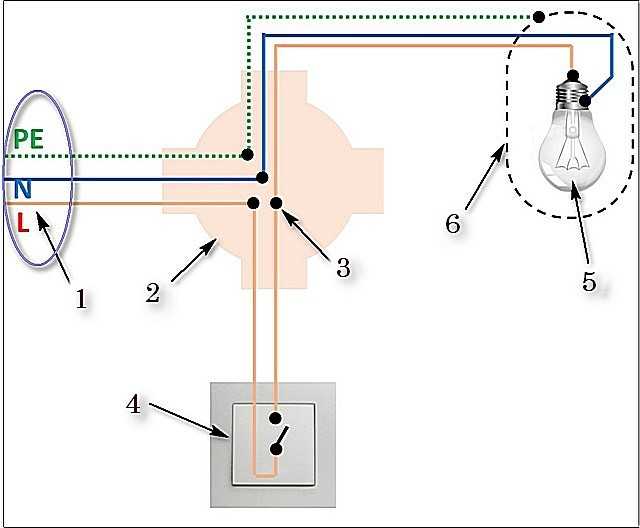

КАК ПОДКЛЮЧИТЬ ВЫКЛЮЧАТЕЛЬ СВЕТА К КОРОБКЕ?

Если вы хотите подключить выключатель, сначала найдите подходящие фазные провода. Вынув из коробки розетку или выключатель, стоит вспомнить, какие провода были подключены, а есть ли еще.

Может случиться так, что фазных проводов всего два, а защитный и нейтральный проводники будут распределены в другом ящике.

Если проводов больше, их следует заизолировать изолентой.

Перед тем как начать работу с кабелями, проверьте измерителем, нет ли в них напряжения.

МОНТАЖ РОЗЕТКИ или ВЫКЛЮЧАТЕЛЯ

Перед тем как приступить к монтажу, стоит подготовить острый нож. Он будет использоваться для снятия оплетки кабеля, что необходимо для закрепления конца провода в розетке или в самом переключателе.

При снятии изоляции важно не повредить другие провода, которые могут выступать. При необходимости вложите их обратно в коробку и убедитесь, что они хорошо защищены.

Завершающим этапом является установка корпуса и рамы на выключатель или розетку, в зависимости от того, как они устроены.

Убедившись, что все в порядке и что ни один кабель не остался неподключенным или незащищенным, вы можете включить питание на распределительном щите и проверить, что все подключено правильно и установка работает правильно.

Посмотрите видео по Установке и Подключению Розетки

Понравился материал? поделись им.


Jelektrik.By

Статьи

Розетки и выключатели

Добавить комментарий
Rating:

( 16 Ratings )

Как подключить розетку — провод солнечных часов

Как подключить розетку





Некоторая вводная информация перед началом работы: почему важно правильно подключить горячие и нейтральные провода неправильно, но вероятность получить удар током при обращении с розеткой, особенно при замене лампочки, выше, если вы неправильно используете горячий и нейтральный провода.

Электричество создает цепь через лампочку, проходя через металлический язычок в нижней части патрона, где находится лампочка, через лампочку и через металлическую резьбу на патроне, где лампочка вкручивается в патрон.

При правильном подключении металлические нити розетки никогда не будут горячими на ощупь и не ударят вас током, независимо от того, включен выключатель или выключен. При неправильном подключении резьба или любой проводящий металл, касающийся резьбы, в том числе внешней части розетки или нити лампочки, может привести к поражению электрическим током независимо от того, включен выключатель или выключен. Поэтому важно тщательно следовать инструкциям для горячих и нейтральных проводов.

Подключение розетки

  1. ОЧЕНЬ ВАЖНО: Убедитесь, что работающие электрические устройства не подключены к электричеству. Перед запуском выключите автоматический выключатель, извлеките предохранитель или отсоедините устройство от сети. Если у вас есть какие-либо вопросы о безопасности того, что вы делаете, обратитесь к электрику, а не выполняйте работу самостоятельно.
  2. Для выполнения этого процесса необходимо несколько простых инструментов. По часовой стрелке слева вам понадобится отвертка (плоская или крестовая, в зависимости от того, с какими винтами в гнезде вы работаете), ножницы, способные прорезать мягкий пластик (для разрезания полосок силиконовой ленты и внешнего пластика шнур с оболочкой, такой как шкив), тонкие ножницы для ткани (чтобы отрезать конец тканевой оплетки), силиконовая лента (доступна на нашем веб-сайте) (для связывания концов проволоки, покрытой тканью, чтобы предотвратить изнашивание), выдвижной нож, такой как канцелярский нож (для разрезания внешнего пластика шнура в оболочке) и инструмент для зачистки проводов с прорезями, которые соответствуют калибру используемого провода. На втором рисунке ниже показаны прорези, помеченные калибром, в инструменте для зачистки проводов.






  3. Отрежьте провод до нужной длины плюс 6 дюймов.
  4. Разберите розетку на части — колпачок, внутреннюю часть и корпус. Колпачок — это место, где провод выходит из гнезда; внутренняя часть — это часть с винтами, к которой вы прикрепляете провод, и место, где вкручивается лампочка; а оболочка — это часть, которая прикрепляется к крышке, закрывая внутреннюю часть.
    1. В наших латунных розетках в крышке и корпусе установлены картонные изоляторы. Не выбрасывайте эти детали — они предназначены для создания барьера между металлическими частями, которые в противном случае могут соприкоснуться и создать риск поражения электрическим током.
    2. Если вы используете компенсатор натяжения:
      1. Для снятия натяжения муфты сначала снимите установочный винт и отложите его в сторону. (Установочный винт — это крошечный винт в компенсаторе натяжения или в крышке гнезда, который в конце применения гнезда ввинчивается, чтобы удерживать деталь с установочным винтом в нижней части. ) Затем наденьте компенсатор натяжения на провод так, чтобы резьбовая часть была обращена к концу провода, где будет проходить розетка. Подождите, пока розетка будет подключена и собрана, прежде чем вкручивать компенсатор натяжения в крышку розетки и заменять установочный винт в компенсаторе натяжения.
      2. Для снятия натяжения с винтовой крышкой отвинтите две его части и сначала наденьте внешнюю часть на провод так, чтобы более широкий конец был обращен к концу провода, где будет гнездо. Затем наденьте внутреннюю часть стороной с более короткой частью нити к концу провода, где будет гнездо. Подождите, пока розетка будет подключена и собрана, прежде чем вкручивать внутреннюю часть компенсатора натяжения в крышку розетки, а затем навинчивать на нее внешнюю часть.
    3. Затем, если у вас литая розетка, сначала наденьте кольцо, удерживающее колпачок на корпус, на провод, ориентируя более широкую неизогнутую сторону кольца к концу провода, где будет проходить розетка. В наших сплошных и бакелитовых головках нет этого кольца, поэтому этот шаг можно пропустить. Для всех типов разъемов сначала отвинтите установочный винт крышки разъема настолько, чтобы конец винта не был виден в отверстии для проводов крышки. Затем наденьте колпачок розетки на провод широким отверстием к концу провода, где будет находиться розетка.




    Слева: пример нашего шкивного шнура с литой латунной головкой и металлическим хомутом. Справа: пример нашей витой проволоки с бакелитовой заглушкой и пластиковым фиксатором навинчивания.

  5. Отрежьте необходимое количество тканевой оплетки от проволоки. Для нашей витой проволоки удалите 1 дюйм ткани. Для любой другой из наших проводов удалите 2 дюйма ткани. Распутайте хлопок или вискозу, постепенно срезая их самыми тонкими ножницами, которые у вас есть. Будьте осторожны, чтобы не повредить пластиковую изоляцию. Если вы надрежете изоляцию, вам нужно будет отрезать эту часть провода и заново удалить тканевую оплетку.



  6. Используйте 1,5-дюймовую самоклеящуюся силиконовую ленту, чтобы прикрепить ткань к пластиковой изоляции провода. Силиконовая лента прилипает сама к себе (немного как Saran Wrap), но не липкая. Лучше всего он будет держаться, если вы будете растягивать его, когда наматываете на проволоку. Старайтесь, чтобы область, проклеенная лентой, была как можно более плотной и узкой, чтобы лента наполовину покрывала ткань, а наполовину — пластиковую изоляцию. Это предотвратит проблемы с фитингом провода в розетке и лентой, выступающей из отверстия для проводов в крышке розетки. Для наших витых проводов закрепите каждую ножку скрутки по отдельности.






    Для шнуров с оболочкой, таких как наш шкив, вам теперь нужно будет снять пластиковую оболочку, срезав ленту с помощью выдвижного лезвия ножа, такого как канцелярский нож или другой инструмент для резки оболочки, соблюдая крайнюю осторожность, чтобы не порезать изоляцию нижележащих проводов. . Чтобы предотвратить врезание в нижележащие провода, мы рекомендуем максимально воздействовать на выдвижное лезвие ножа, чтобы оно могло прорезать толщину оболочки. Если вы надрежете изоляцию на нижележащих проводах, вам нужно будет отрезать эту часть провода и заново снять тканевую оплетку и оболочку.  Отрежьте пластик и всю внутреннюю обивку (немного бумаги и/или дополнительного пластика), оставив только внутренние провода. Обклейте неровный край обрезанной пластиковой оболочки скотчем, чтобы этот участок оставался аккуратным.




  7. Для наших параллельных шнуров вам нужно будет начать разделять плавленый горячий и нейтральный провода с помощью выдвижного лезвия ножа в прорези в середине провода, соблюдая особую осторожность, чтобы не порезать ни один из проводов, а затем разъединить два провода. пока вы не разделите их на ½ дюйма. Для всех проводов снимите ½ дюйма пластиковой изоляции с концов каждого провода, используя прорезь в головке инструмента для зачистки проводов, соответствующую калибру используемого провода. Инструмент для зачистки проводов — лучший инструмент для удаления изоляции, потому что он не режет медь, а только пластик вокруг меди. Если вы в конечном итоге потеряете медные нити, вам нужно отрезать концы, отодвинуть конец ткани и куртки, если она есть, на ½ дюйма и снова зачистить концы, чтобы у вас было полное количество медь. Вам нужно, чтобы вся медь имела безопасное соединение с розеткой.  Теперь скрутите медные нити вместе.






  8. Завяжите страховочный узел на проволоке. Следуйте по пути проводов, как показано на рисунке ниже, чтобы сделать узел. Узел помогает удерживать провода подключенными к розетке, даже если к розетке приложен некоторый вес. С нашей витой проволокой узел должен быть завязан той частью проволоки, на которой есть ткань. После того, как узел будет завязан, силиконовая лента будет сразу за узлом.

    Если вы используете 3-жильный провод, завяжите узел, используя только черный и белый провода, игнорируя зеленый провод.






  9. Сделайте крюк из конца нейтрального провода. В таблице ниже показано, какой провод горячий, а какой нейтральный.

    Определение горячего, нейтрального и заземляющего проводов
      Горячий Нейтральный Заземление
    Параллельный шнур гладкая проволока проволока ребристая нет
    Витая пара *гладкий (без полос) провод *полосатый провод нет
    Трехжильный черный провод белый провод зеленый провод
    Вилка/розетка узкий штифт/позолоченный винт винт с широким штифтом/серебро н/д

    * Это соглашение проводов солнечных часов. В проводе без солнечных часов горячий провод черный, а нейтральный белый. Sundial Wire использует соглашение с полосами/без полос, так что цвет пластика не виден через оплетку. Также в некоторых наших проводах нет полосатого провода, а есть бежевый провод, который является горячим, и белый провод, являющийся нейтральным.





  10. Наденьте крючок провода на серебряный винт в гнезде так, чтобы крючок согнулся вокруг винта по часовой стрелке. Затяните винт, убедившись, что при полной затяжке под винтом находится как можно больше меди. Это помогает продолжать проталкивать проволоку под винт, когда вы затягиваете винт, используя ноготь или ноготь большого пальца или очень маленькую отвертку, если у вас нет ногтей. Каждый раз, когда провод начинает выдавливаться из-под винта, проталкивайте его обратно, отвинчивая винт, если нужно. Если вы завинчиваете винт очень медленно, вы сможете успешно протолкнуть провод под ним.






  11. Повторите вышеуказанный процесс с горячей проволокой и золотым винтом.






  12. Поместите корпус гнезда на внутреннюю часть гнезда и прикрепите его к крышке гнезда. Для наших бакелитовых насадок колпачок и корпус свинчиваются. Для наших цельных латунных головок колпачок и корпус защелкиваются друг в друге. Как отмечалось ранее, для наших литых латунных патронов имеется кольцо, которое навинчивается на резьбу в нижней части корпуса и соединяет колпачок и корпус внутри.




  13. Вкрутите кольцо или внутреннюю часть навинчивающегося зажима для снятия натяжения в колпачок. Если вы используете компенсатор натяжения хомута, завинтите установочный винт, чтобы закрепить хомут на проводе. При использовании фиксатора с винтовой крышкой привинтите внешнюю часть к внутренней секции так, чтобы фиксатор зажал провод. Для обоих типов компенсатора натяжения теперь завинтите установочный винт крышки гнезда, чтобы закрепить его на компенсаторе натяжения.









Руководство для начинающих по установке патрона для лампы

Если все сделано правильно, то установить патрон для лампы совсем несложно. Когда большинство людей думает об уходе за осветительными приборами, они обычно думают о проводке и декоративных элементах. А вот патрон с лампой – важный компонент. Он обеспечивает окончательное электрическое соединение с лампочкой и, как и все другие электрические детали, со временем изнашивается. Плохое соединение может привести к перегреву или короткому замыканию розетки.

Независимо от того, устанавливаете ли вы большой потолочный светильник или старую керамическую розетку, вот инструменты и шаги, которые вам необходимо знать:

Этапы установки патрона для лампы

1. Инструменты и материалы

Замена патрона для лампы требуются некоторые основные инструменты электрика, в том числе:

  • Отвертки
  • Плоскогубцы
  • Стремянка (если вы работаете на высоте)
  • Защитные очки
  • Сменный патрон для лампы
  • Инструмент для зачистки проводов
  • Дополнительные гайки для проводов
  • Бесконтактный тестер напряжения
  • Рабочее освещение

2.

Отключите питание

Найдите автоматический выключатель, обслуживающий место, где находится прибор, и выключите его. Выключатель должен быть помечен, чтобы его было легко найти. Затем включите выключатель света, чтобы убедиться, что питание выключено.

3. Проверьте розетку

После того, как вы выкрутите лампочку (и при необходимости ослабите/опустите светильник), проверьте питание с помощью тестера напряжения. Поверните селекторный переключатель на 250 ACV, а затем коснитесь красного провода к центральному металлическому язычку. Затем прикоснитесь черным проводом к металлической стороне гнезда с резьбой. При отсутствии электричества счетчик не покажет показания. Сделайте то же самое после нажатия выключателя света.

4. Подготовка к работе

Осторожно поместите стремянку под розетку или светильник. Если кто-то может помочь, попросите его или ее закрепить лестницу или постоять рядом, пока вы ее используете. Они также могут предоставить вам инструменты и детали по мере необходимости. Наденьте защитные очки, чтобы пыль и мусор не попали в глаза.

5. Ослабьте приспособление

Если приспособление имеет декоративный элемент, такой как шар или абажур, отвинтите или отсоедините соединения и снимите деталь. Некоторые приспособления имеют винты с накатанной головкой, внутренние зажимы или стопорные гайки, но в зависимости от устройства вам может понадобиться отвертка. Для более крупного элемента, такого как глобус, держите его в одной руке, ослабляя застежки.

6. Осмотрите соединения

Осмотрите соединения, чтобы увидеть, как крепится прибор, и определить состояние проводки. Пометьте каждый провод в соответствии с местом его подключения. Поверните любые проволочные гайки против часовой стрелки и снимите их с каждого набора проводов. Затем вы можете разделить провода и отсоединить заземляющий провод.

Установка нового патрона для лампы

Чтобы установить новый патрон, вам потребуется:

1. Подсоедините провода

Светильники имеют белый нейтральный провод, черный токовый провод и медный заземляющий провод. Определите, наматываются ли провода на винты или для крепления необходимы проволочные гайки. Снимите примерно ¾” оболочки провода с помощью инструмента для зачистки проводов и согните оголенный провод в U-образную форму. Затем оберните его вокруг соответствующего винта (также окрашенного для соответствующего провода), обожмите провод и с помощью отвертки затяните винт.

Если провода необходимо присоединить к проводам, обязательно подсоедините провода одинакового цвета, прежде чем накручивать на них гайку. Аккуратно сложите провода обратно в распределительную коробку.

2. Вверните розетку

Совместите отверстия для винтов в основании розетки с отверстиями в электрической коробке. Вставляйте винты по одному и затягивайте их по часовой стрелке.

3. Вставьте лампочку

После установки лампочки включите автоматический выключатель и выключатель освещения. Если это не работает, скорее всего, соединение неплотное, поэтому проверьте, нет ли ослабленных проводов или у вас есть правильная лампочка.
