Подключение электрического выключателя под силу каждому

Сталкиваться с подключением выключателя приходилось многим домовладельцам — при ремонте их нужно или менять, или устанавливать. Первым делом при проведении таких работ нужно отключить электричество — выключить вводной автомат и сделать все для того, чтобы случайно его никто не включил.

Что же касается установки и подключения выключателя, чаще всего встречаются две схемы — подключение одноклавишного выключателя и подключение двухклавишного. Для проведения работ в обоих случаях нам потребуются:

• сами выключатели;
• распределительная коробка;
• соединительные провода;
• изолента.

Подключаем выключатель в распределительной коробке

При подключении важно учитывать один факт: подключать фазный провод к светильнику можно только через выключатель, то есть фаза всегда подключается на разрыв — благодаря этому выключатель будет разрывать фазу, а не ноль, что позволь сделать эксплуатацию приборов безопасной и удобной. Фазный провод определяется с помощью индикаторной отвертки, обычно он красного цвета.

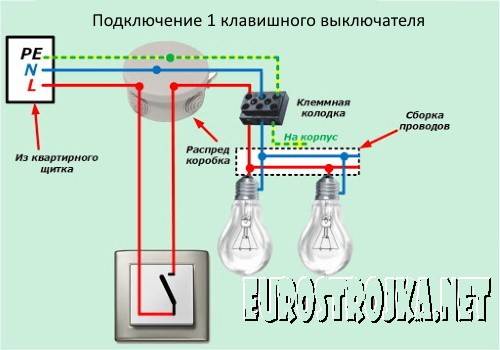

Что в себя включает схема подключения одноклавишного выключателя:

• сам одноклавишный выключатель;
• источник питания;
• распределительную коробку;
• одну или несколько параллельно включенных лампочек.

Для фазы и для ноля для более удобной работы лучше приобрести провода разных цветов, чаще всего это красный и синий.

С распределительного щита к коробке обычно подходит кабель от светильника, выключателя, а также двухпроводной кабель — если он двухцветный, работа значительно упрощается. Фазный провод часто красный, нулевой — синий. Фазный красный провод от щита подключается к красному проводу, который идет к выключателю. Второй провод от выключателя (синий) необходимо подключить к красному проводу, который подключен к светильнику или другой нагрузке. В итоге у нас есть фаза, идущая на лампу и соединенная между собой. Нулевой провод от щита нужно подключить к нулевому проводу, идущему к светильнику. Таким образом, получилось, что нулевой провод от распределительной коробки соединяется прямо с лампочкой, а фазные провода подключены к светильнику через выключатель.

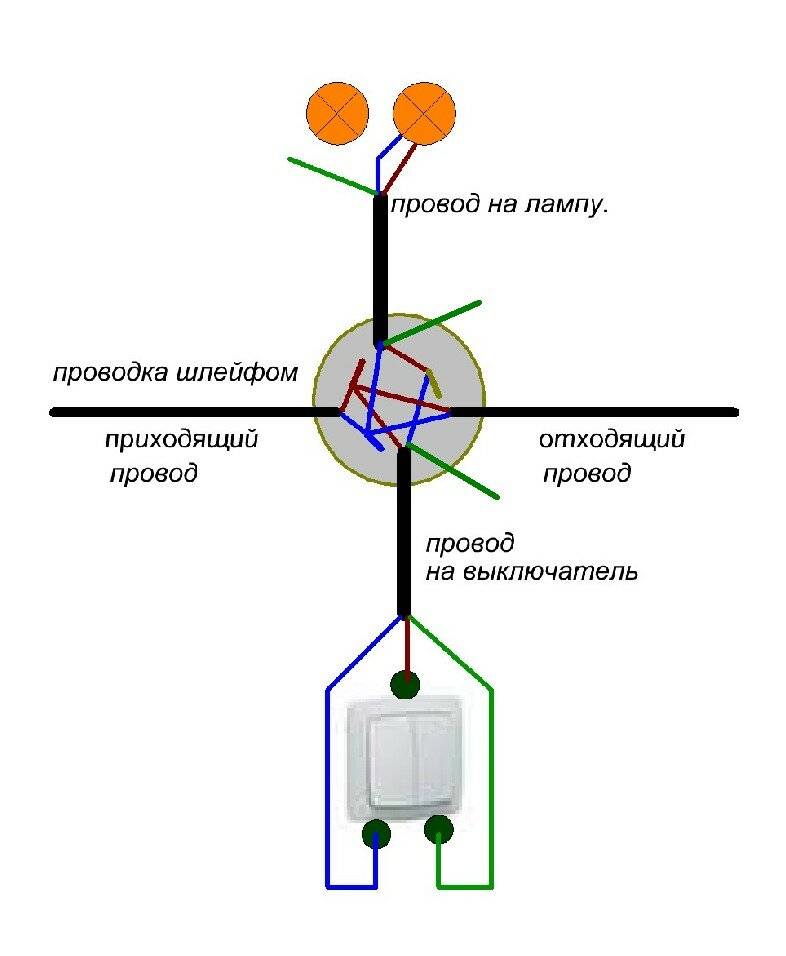

Подключаем двойной выключатель

Выключатель позволяет управлять двумя группами светильников и используется для включения/выключения из одного места двух светильников. Как и в случае с одноклавишным выключателем, первым делом снимаем напряжение на щите и убеждаемся, что все электричество отключено, и работы проводятся в безопасных условиях.

От распределительного щита в коробку приходят два провода: фазный (красный) и нулевой (синий). Нулевые провода от распределительного щита, а также светильника номер один и светильника номер два соединяются между собой. Провод, который идет к общему контакту выключателя, подключаем к фазному проводу от распределительного щита. Допустим, что провод, идущий на общий контакт — зеленого цвета, провода с выходов — синего и желтого. Эти провода в распределительной коробке подключаются к соответствующим группам светильников. Они образуют собой коммутируемые фазы двух групп светильников. Далее нулевой провод (синий) от распределительного щита подключается к нулевому от распределительной коробке, который идет на светильники. Выключатель соединяет только фазы двух групп приборов.

Проходной выключатель: схема управления из трех мест

Иногда двойного выключателя бывает недостаточно. В таком случае используются проходные выключатели, а также перекрестные, которые имеют не три, а четыре контакта, за счет чего получается две пары параллельно переключаемых контактов.

Количество управляющих пунктов не названо четко, главная проблема — сложность коммутации в распределительной коробке, поскольку слишком много проводов к ней подводится. В данном случае важная грамотная маркировка, без которой очень легко запутаться.

Подключение выключателя проводится так: выходная пара контактов из первого проходного выключателя подключается к проводам, которые веду к входной паре следующего перекрестного выключателя — повторять до последнего проходного выключателя, у которого нужно соединить общий контакт с кабелем, который идет к прибору. Провод фазы соединяется с входным контактом первого выключателя, второй провод от светильника — с нулевым распределительной коробки.

Подключение выключателя: как сделать это правильно?

Поставить дома выключатель можно самостоятельно, не прибегая к услугам электриков. Для этого достаточно знать схему подключения и правильную последовательность монтажа. Мы подготовили для вас пошаговую инструкцию подключения одно и двухклавишных выключателей.

Какой инструмент необходим для монтажа выключателя?

Для подключения выключателя потребуется следующий инструмент:

• Шуруповерт или отвертка.
• Нож.
• Перфоратор.

• Изолента.
• Зажимы.
• Пассатижи.

Это стандартный набор инструментов, но его можно заменять, если нужно. Например, просверлить отверстия можно ударной дрелью вместо перфоратора, а соединять провода можно не зажимами, а скруткой с последующей опрессовкой или пайкой. Также и вместо изоленты можно использовать термоусадочную трубку — тут кому как удобнее.

Монтаж одноклавишного выключателя

Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Мы рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие. Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.

Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.

Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.

Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой (узнайте, как это делать) и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2).

Соединенные провода аккуратно укладываем внутри коробки.

Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.

Подаем напряжение и проверяем работу выключателя.

Монтаж выключателя с 2 — 3 клавишами

Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.

В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N (1), а две другие к двум нижним точкам (2).

Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке. Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу. Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.

Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя. Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.

Чтобы меньше было мороки с соединением проводов, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.

Еще пара советов домашнему электрику:

• Соединяем медный и алюминиевый провода: как правильно?
• Укладываем проводку в доме: как правильно выбрать провод?

Теги

выключатели

электропроводка

Автор

Антон Гладышев

Что делать с заземляющим проводом

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Где и как прикрепить заземляющий провод
Электрика Вопрос: Что делать с заземляющим проводом для фарфорового патрона потолочного светильника, если некуда прикрепить заземляющий провод?

• Я так понимаю, что на фарфоровом плафоне бондарных электромонтажных устройств провод заземления не нужен и места для него нет.
• Я не подключаю ничего металлического, а устройства представляют собой фарфоровые и пластиковые синие коробки.
• Что делать с заземляющим проводом в электрическом кабеле типа NM?
• Просто выкинуть его или прикрепить к винтам, которыми фарфоровое приспособление крепится к синей круглой коробке?

Спасибо за помощь, просто не знаю, что делать с землей, можно было бы использовать гайку, чтобы просто надеть ее, черт возьми, я не знаю.

Этот вопрос по электропроводке поступил от Боба, домовладельца из Гибсона, штат Теннесси.

Дополнительные комментарии: Мне нравится этот сайт, потому что он очень помогает нам, кто не уверен, и помогает нам с вопросами безопасности. Спасибо за помощь.

Ответ Дейва:
Спасибо за вопрос по электропроводке, Боб, это очень хороший вопрос.

Как заземлить настенные розетки Выключатели и светильники

Применение: Электромонтажные розетки и светильники.
Уровень мастерства: от среднего до продвинутого. Этот электрический проект лучше всего выполняется сертифицированным электриком или лицензированным электриком.
Необходимые инструменты: Сумка для электриков, ручные инструменты и тестер напряжения.
Расчетное время: зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: определите цепь, выключите ее и пометьте примечанием перед работой с проводкой.

Заземление настенных розеток и выключателей света

• Соединение провода заземления, когда это возможно
  • Провод заземления является наиболее важным проводом любой электрической цепи, поскольку он защищает компоненты цепи, обеспечивая путь к заземлению в случае возникновения электрической неисправности.
  • Все провода заземления являются частью EGS или системы заземления оборудования, которая соединена с главным электрическим щитом.
  • На главной панели система заземления оборудования имеет одно или несколько основных соединений, которые связывают электрическую систему с заземлением, чтобы обеспечить путь к земле с низким сопротивлением.
  • Провода заземления обычно прикрепляются к заземляющему винту или винтовому клеммному соединению либо на осветительном приборе, розетке, либо на электрических устройствах или компонентах, включая электрическую распределительную коробку, либо на заземляющем проводе от осветительных приборов и других электрических устройств, обеспечивающих соединение для заземляющего провода.
  • Некоторые предварительно подключенные устройства имеют зеленый провод с желтой полосой, и это также провод заземления, который необходимо подключить к проводу заземления цепи.

Что делать, если не к чему прикрепить заземляющий провод

• Заземляющие провода и незаземленные приспособления и коробки
  • Если у вас есть заземляющий провод и его некуда прикрепить, наденьте на конец проводной разъем, сверните заземляющий провод и вставьте его обратно в электрическую распределительную коробку.
  • ВАЖНО : Никогда не отрезайте провод заземления.
  • Такие устройства, как фарфоровый патрон для лампы, могут не иметь места для крепления заземляющего провода, поскольку приспособление не изготовлено из металлического материала, который может проводить электричество.

Подробнее о проводке и заземлении

Электрическое заземление

Методы и требования к электрическому заземлению

• Перечень электрических норм для заземления с примерами электрических норм для домашней электропроводки.

Следующие материалы помогут вам с заземлением:

• Домашняя электропроводка

Электрический провод

Электрический провод для дома
Полный список типов электрических проводов и деталей, используемых в домашних проектах, с информацией об электрических кодах служит руководством по выбору.

Распределительные коробки

• Электрические распределительные коробки для домашней проводки
  • Общие сведения об электрических распределительных коробках и их назначении. Домашняя электропроводка — это процесс установки электрического провода в место, которое будет обслуживать электрические устройства или бытовую технику. Одним из очень важных компонентов является коробка, куда будет устанавливаться провод. Тип и размер электрических коробок домашней проводки будет зависеть от размера цепи, применения и ее местоположения.

Эта ссылка полезна домовладельцу
Самостоятельная электрика

Вам также может быть полезно:

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом по поводу разрешений и инспекций для всех проектов электропроводки.

Установка интеллектуального переключателя без нейтрали

28 февраля 2020 г.

28 февраля 2020 г. /

Умный дом за час/
Джеймс Оба

Установка интеллектуального переключателя Lutron Castea без нейтрали

В этом посте мы научим вас, как установить интеллектуальный выключатель без нейтрального провода. Если вы живете в старом доме без нейтрального провода в распределительной коробке выключателя света, вам может быть интересно, можете ли вы установить интеллектуальный выключатель света?

Да! вы можете установить интеллектуальный выключатель света без нейтрали, и мы предоставим вам несколько вариантов, чтобы вы могли добавить интеллектуальное освещение в свой дом или любой другой дом, если на то пошло. Существует три основных варианта установки интеллектуального выключателя света без нейтрали, и мы научим вас всему, что вам нужно знать, в том числе, как выбрать правильный интеллектуальный выключатель света и установить интеллектуальный выключатель света без нейтрального провода.

Варианты установки интеллектуального переключателя без нейтрали

1. Установите интеллектуальный выключатель света, для которого не требуется нейтраль.

2. Используйте умную лампочку и беспроводной переключатель.

3. Добавьте нейтральный провод.

Любой из этих вариантов подойдет для установки интеллектуального выключателя света без нейтрали, но мой любимый вариант — выбрать интеллектуальный выключатель света, для которого не требуется нейтральный провод. Потому что на мой взгляд это самый простой и эффективный вариант. Если вы уже знаете, что такое нейтральный провод и как его определить, пропустите его. Если нет, у нас есть короткое видео и объяснение, которое научит вас тому, что вам нужно знать, чтобы определить нейтральный провод.

Нейтральный провод — белый провод

Нейтральный провод по цветовому обозначению — это провод с белой изоляцией, по которому возвращается электрический ток обратно на электрический щит. В большинстве новых домов (построенных после 1985 года) нулевой провод находится в распределительной коробке. Но в старых домах не всегда требовалось, чтобы нейтральный провод проходил через распределительную коробку, и вместо этого нейтральный провод подключался к светильнику или электрической розетке и скрывался за стенами.

Однако легко проверить, есть ли у вас нейтральный провод, и вы можете выполнить следующие шаги или посмотреть видео о том, как идентифицировать нейтральный провод.

Как проверить наличие нейтрального провода:

1. Отключите питание выключателя света, который вы хотите проверить на наличие нейтрального провода. Лучший способ сделать это — включить выключатель света, чтобы свет загорелся, а затем подойти к автомату защиты и отключить цепь для этого выключателя света. Когда свет погаснет, вы поймете, что выбрали правильную схему.

2. С помощью отвертки снимите крышку электрической розетки.

3. При снятой электрической крышке лучше всего проверить, отключено ли питание выключателем освещения. Вы можете сделать это с помощью бесконтактного тестера напряжения или мультиметра. Я рекомендую использовать бесконтактный измеритель напряжения. Если у вас его нет, попробуйте снова включить и выключить выключатель света на выключателе, если свет не включается, это должно указывать на то, что питание отключено.

4. Подтвердив, что питание отключено, вы можете снять выключатель света. Открутите два винта, крепящие выключатель света к распределительной коробке. Теперь вы можете снять, потянуть переключатель света вперед и осмотреть проводку внутри распределительной коробки, чтобы определить, есть ли нейтральный провод. Если вы видите белый провод в распределительной коробке, это обычно означает, что у вас есть нейтральный провод. В приведенном ниже руководстве показано, как определить нейтральный провод.

Бесконтактный измеритель напряжения I Рекомендую:

Вариант №1: установка интеллектуального выключателя света, не требующего нейтрального провода

Это мой любимый вариант установки интеллектуального выключателя света без нейтрального провода, он простой, удобный и работает. Большинство людей не знают об этом, но на рынке есть интеллектуальные выключатели света, которым не требуется нейтральный провод. Моя любимая система интеллектуальных выключателей света, для которой не требуется нейтральный провод, — это интеллектуальные выключатели света Lutron Caseta. Lutron — это известный бренд, который имеет долгую историю создания интеллектуальных осветительных приборов.

Схема подключения при установке интеллектуального выключателя света без нейтрали, как у выключателей Lutron Castea

Чтобы установить интеллектуальные выключатели Lutron Caseta без нейтрали, вам понадобится комплект Lutron Caseta Hub & Light Switch, а затем дополнительные интеллектуальные выключатели освещения. Lutron предлагает как стандартные, так и диммерные интеллектуальные выключатели света, которые работают без нейтрали, однако цена на два типа интеллектуальных переключателей настолько одинакова, что я рекомендую устанавливать все диммерные выключатели.

Выключатели имеют кнопку включения и выключения и встроенные функции затемнения прямо на передней части выключателя освещения. После того, как вы настроили Lutron Caseta и установили интеллектуальные переключатели, подключить устройства к концентратору Lutron Caseta для интеллектуального управления так же просто, как нажать кнопку. Тогда вы сможете мгновенно управлять своими умными выключателями света со своего телефона. Приложение Lutron предлагает множество вариантов управления, где вы можете устанавливать расписания и сценарии для управления своим интеллектуальным освещением.

Lutron Caseta Smart Start Kit, диммерный переключатель с интеллектуальным мостом и настенным адаптером Pico, работает с Alexa, Apple HomeKit и Google Assistant | П-БДГ-ПКГ1W-А | Белый

Лутрон

Проверить цену на Amazon

Интеллектуальные выключатели освещения Lutron Caseta также совместимы с самыми популярными интеллектуальными голосовыми помощниками и будут работать с Alexa, Siri, HomeKit и Google Home, предоставляя вам максимальную гибкость в голосовом управлении вашим освещением.

Умные переключатели

без нейтрали будут работать с Alexa, Google Home, Siri, HomeKit или вашим телефоном.

Поскольку для интеллектуальных переключателей Lutron Caseta не требуется нейтральный провод, они совместимы с любой стандартной домашней проводкой, даже в старых домах, в которых нет нейтральных проводов в распределительной коробке.

Мне нравятся интеллектуальные переключатели Lutron Caseta, потому что они просты в установке, а за их продуктом стоит крупная надежная известная компания. Однако есть и другие варианты установки интеллектуальных выключателей без нулевого провода. Ниже представлено видео, показывающее, как установить интеллектуальный выключатель света Lutron Caseta.

На рынке есть несколько интеллектуальных выключателей света Z Wave, которые можно установить без нейтрального провода, но недостатком этого является то, что для работы интеллектуальных выключателей света Z Wave требуется домашний концентратор Z Wave. Мой любимый интеллектуальный переключатель Z Wave, для которого не требуется нейтральный провод, — это интеллектуальный диммер Inovelli.

Переключатель Inovelli Z-Wave (красная серия) | ZWave Light Switch работает с SmartThings | Мониторинг энергопотребления, повторитель, технология 3-полосного интеллектуального переключения, светодиодные уведомления RGB, индикатор сигнала | Z-Wave Plus с S2

Иновелли

Проверить цену на Amazon

Интеллектуальный диммер Inovelli не требует нейтрального провода и обеспечивает плавное затемнение. Для включения и выключения переключателя вы нажимаете либо на верхнюю, либо на нижнюю кнопку. Чтобы отрегулировать затемнение на интеллектуальном переключателе, вы можете нажать и удерживать диммер вверх или вниз, чтобы изменить уровни затемнения. На боковой стороне выключателя освещения имеется светодиодный индикатор, показывающий текущий уровень затемнения. Эти коммутаторы просты в установке и работают со стандартными концентраторами Z Wave.

Если у вас еще нет концентратора умного дома Z Wave, я рекомендую использовать домашний концентратор Smartthings со встроенным управлением Z Wave. После подключения коммутатора к концентратору Z Wave им можно управлять с телефона или с помощью Alexa и команды Google.

Вариант № 2: установка интеллектуальной лампочки и беспроводного выключателя

Если вам неудобно устанавливать интеллектуальный выключатель без нейтрального провода, вы можете установить интеллектуальную лампочку с беспроводным выключателем. Умные лампочки Philips Hue просты в установке и имеют беспроводные выключатели с питанием от батареи, которые позволяют управлять отдельными интеллектуальными лампочками или группой лампочек, соединенных вместе.

Philips Hue White Ambiance LED Smart Button Starter Kit, 3 умные лампочки A19, 1 Smart Button и 1 Hue Hub (работает с Alexa, Apple HomeKit и Google Assistant)

Philips Hue

Проверить цену на Amazon

Чтобы установить лампочки Philips Hue, вы подключаете концентратор Philips Hue к сети Wi-Fi, а затем вкручиваете новые лампочки. Установив лампочки, вы можете легко соединить лампочки Philips Hue с беспроводным пультом дистанционного управления Philips hue, который позволит вам управлять интеллектуальной лампочкой так же, как если бы она была подключена к выключателю.

Беспроводной пульт дистанционного управления Phillips Hue выглядит точно так же, как встроенный настенный выключатель, а на обратной стороне есть клейкая лента, позволяющая закрепить выключатель на стене, как встроенный выключатель.

Умные лампочки Phillips Hue работают с Alexa, Google Home или Homekit. Ими также можно управлять с вашего телефона, где вы можете установить расписание, сцены и цвета освещения для лампочек по всему дому.

Вариант № 3: проложите новый нейтральный провод к выключателю освещения

Если вы делаете ремонт или не возражаете против того, чтобы открыть стены для прокладки нового провода, вы можете добавить нейтральный провод к существующему выключателю света. Если вы добавите нейтральный провод к выключателю света, вы сможете использовать практически любой интеллектуальный выключатель света, представленный на рынке, и вы не ограничены использованием одного из вариантов, перечисленных выше.

Однако прокладка нового нейтрального провода для интеллектуального выключателя освещения, как правило, требует значительного объема работы, и гораздо проще установить интеллектуальный выключатель света, такой как система Lutron Caseta, для которой не требуется нейтральный провод. Если вы планируете добавить нейтральный провод к выключателю света, схема подключения выключателя света приведена ниже.

Умная электрическая схема выключателя света с нейтралью

Но если вы решительно настроены на использование определенного интеллектуального выключателя света, для которого требуется нейтральный провод, я включил инструкции о том, как добавить нейтральный провод к существующему выключателю света. Я также создал видео, в котором объясняется, как добавить нейтральный провод для интеллектуального выключателя света.

Чтобы добавить нулевой провод к выключателю света, необходимо сделать следующее:

1. Вам нужно найти, где находится нулевой провод на той же цепи, что и интеллектуальный выключатель света. Обычно у вас будет нейтральный провод в розетке той же цепи, что и интеллектуальный выключатель света, или нейтральный провод может быть расположен в распределительной коробке осветительного прибора. Чтобы определить, какие лампы и розетки находятся в одной цепи, вы можете отключить питание цепи, с которой вы хотите работать, а затем проверить, есть ли питание на розетках в этой цепи или комнате.

2. После того, как вы нашли розетки или светильники, которые находятся в одной цепи, вам необходимо проверить их на наличие нейтрального провода. Для этого убедитесь, что питание отключено автоматическим выключателем, а затем снимите крышку устройства.

3. После того, как вы сняли защитную пластину с устройства, рекомендуется убедиться, что питание отключено с помощью бесконтактного вольтметра или мультиметра. Затем открутите винты, которыми розетка крепится к распределительной коробке. Потяните розетку вперед, чтобы проверить проводку. Если вы видите белый провод, это означает, что у вас есть нейтральный провод. Вам нужно будет удлинить этот провод до выключателя света.

4. Протяните нейтральный провод к местоположению интеллектуального выключателя освещения. Если у вас есть кабелепровод, вы можете протянуть провод через кабелепровод к розетке, и, скорее всего, вам не нужно будет открывать стены. Если у вас нет кабелепровода в стене, вам нужно будет проложить новый провод Romex от розетки до выключателя света. Обычно для этого требуется открыть гипсокартон, чтобы создать путь для новой проводки.

5. Подсоедините нейтральный провод к розетке и распределительной коробке. Затем установите новый интеллектуальный выключатель света.

Рекомендуемый бесконтактный измеритель напряжения

Как установить интеллектуальный переключатель без нейтрали: сводка

Если вы думаете об установке интеллектуального выключателя света, я настоятельно рекомендую его. Мне нравится управлять освещением с помощью телефона или голоса, и это одно из моих любимых обновлений умного дома.
