Сегодня, решая проблему обогрева своего жилья, большинство владельцев обращают внимание на следующий вид отопления — нагревательные полы.

При этом, наиболее популярным видом, как в частном доме, так и в квартире являются водяные тёплые полы, запитанные от батареи, а в ванной комнате не редко делаются гидрополы от полотенцесушителя.

Преимущество тёплого пола перед батареями

В отличие от радиаторов, отопление тёплыми водяными полами приводит к равномерному прогреванию помещения. Кроме того, данное устройство обеспечивает более комфортные условия для человека, так как, при половом отоплении, внизу температура выше, чем вверху.

Поэтому, ноги будут находиться в тепле, а голова в более прохладном пространстве, что полезно для здоровья.

Ещё один положительный момент такого отопления — экономия, теплопотери уменьшаются до 20%. Без сомнения, большой плюс — эстетичность конструкции. «Начинка» тёплого пола спрятана под напольным покрытием, тем самым не портя интерьер в квартире, в сравнении с радиаторами, которые размещаются на стене.

Немаловажное значение играет и тот факт, что не происходит пересушивания воздуха и горячие потоки не гоняют частицы пыли по помещению, как при радиаторном обогреве.

К недостаткам такого сооружения относится достаточно трудоёмкий и продолжительный процесс, требующий значительные финансовые затраты. Кроме того, при подключении тёплого пола к радиатору, он будет функционировать только при наличии отопления в батареях.

Можно ли сделать теплый пол от батареи — законно подключение или нет?

В квартире многоэтажного дома обустроить тёплый водяной пол от батареи возможно, но потребуется решить ряд вопросов. Основной — получить разрешение на врезку в центральное отопление дома от теплосетей, так как это может сказаться на работе радиаторов у соседей. Кроме того, неправильно произведённые монтажные работы могут привести к аварийной ситуации, и затоплению квартиры снизу.

К сведению! Без наличия данного разрешения, установка тёплого пола будет незаконной, и при обнаружении такой врезки на вас будут наложены штрафные санкции.

Чтобы сохранить тепловой баланс в доме существует три законных варианта монтажа тёплого пола к радиатору:

1. Если в квартире двухтрубная схема подключения батарей;
2. При нахождении магистрали отопления в подвале дома, для жителей первого этажа, получить согласие на подсоединение отдельного ввода для подающего и обратного контура проще;
3. при наличии верхней разводке на чердаке, легко получить такое разрешение для жителей последнего этажа.

Только в таких случаях, установка пола с обогревом в одной квартире не влияет на режим отопления во всем доме. Врезка в однотрубную конструкцию однозначно приведёт к нарушению гидравлического баланса, что скажется на работоспособности всей системы.

К сведению! При невозможности врезать пол с обогревом в магистраль напрямую, законно получить разрешение на установку водяного пола нельзя.

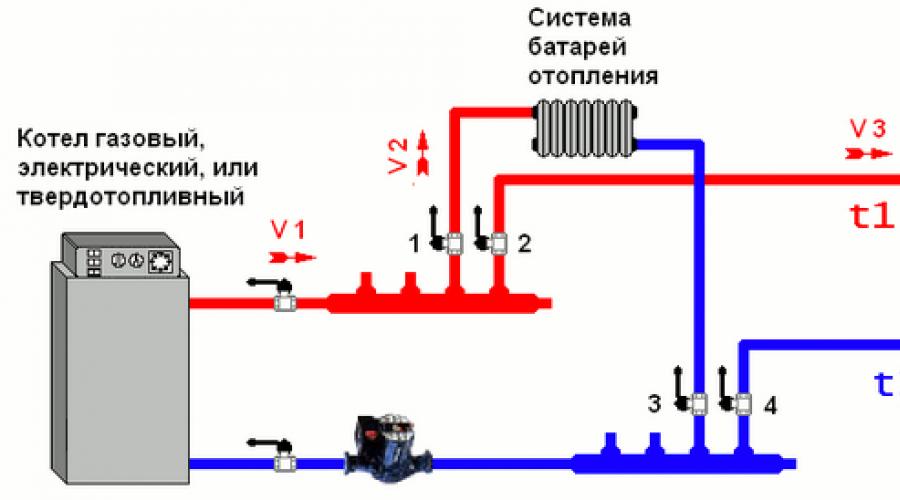

Схемы подключения

Для подключения тёплых полов существует несколько схем, которые рекомендуют использовать специалисты.

Теплый пол в квартире. Подключаем к центральной системе.

Смотрите это видео на YouTube

Подключение теплого пола к радиатору

Подключать контур водяного тёплого пола к радиатору — самый простой и лёгкий способ в плане монтажа. Кроме того, обходится такая конструкция не дорого. Но, производить регулировку температурного уровня в системе, смонтированной таким способом не возможно.

К сведению! При подключении пола с обогревом по данной схеме, происходит снижение количества теплоносителя в стояке. Поэтому, выдаётся разрешение на такую врезку в квартире многоэтажки редко.

Для конструирования ТП потребуется насос с небольшой мощностью, он необходим для продвижения теплоносителя по магистрали.

Принцип действий выглядит так:

• Сверху от батареи выводится специальный контур для тёплого пола. На нём устанавливается фильтр, воздушная трубка и циркуляционный насос.

• Второй конец трубы подсоединяется к радиатору внизу. Охлаждённый теплоноситель через обратку батареи будет уходить к месту нагрева.

• На циркуляционный насос устанавливается термоголовка или сервопривод, они способствуют регулировке температурного режима. Когда температура воды в контуре пола превышает допустимый уровень, насос выключается и обогрев приостанавливается.

К сведению! Запитать тёплый пол от батареи напрямую, без регулировочных клапанов невозможно, так как вода в радиаторе имеет степень нагрева в 2 раза больше, чем требуется для полового устройства.

Подсоединение на байпас через балансировочные RTL  клапаны (смесительный узел)

Данная схема заключается в подсоединение труб пола к обратке радиатора. Для этого:

• Выводится ветка из обратной трубы.
• На ней производится установка смесительного узла с трёхходовым клапаном оснащённым термоголовкой, и циркуляционного насоса.

• От насоса протягиваются трубы.
• Другой конец петли подсоединяется к обратке отопления через байпас, по ней остывший теплоноситель направляется к месту нагрева. При этом расстояние от подающего до обратного шланга не должно быть меньше 30 см.

• Монтируется двухходовой клапан с головкой на байпасе. Его функция заключается в регулировке температуры воды в магистрали пола. При превышении температурного придела, клапан закрывает выход охлаждённой жидкости из трубопровода. Остывший теплоноситель направляется через байпас к трёхходовому клапану, где он разбавляет горячую воду, идущую в петли пола.

После того, как температурный уровень теплоносителя в полу нормализован, двухходовой клапан вновь освобождает выход остывшей жидкости.

Подключение через терморегулирующий монтажный комплект

Смотрите это видео на YouTube

Ещё один вариант как можно смонтировать тёплый пол в квартире — использовать монтажный комплект, он рассчитан для подсоединения только одного контура, который способен обогреть небольшую площадь. При данной схеме нет надобности в установке смесительного узла.

Термомонтажное приспособление включает в себя:

• температурный ограничитель для теплоносителя;
• клапан для регулировки температуры воздуха в квартире;
• воздухоотводчики.

При такой комбинированной схеме, вода поступает в петли пола напрямую, а не через коллектор. Но при этом, теплоноситель подаётся в трубопровод нагретый до 80 градусов, остывает он прямо в контуре пола.

То есть, происходит поступление большого количества горячей воды в змеевик, затем термоголовка перекрывает подачу теплоносителя. После остывания его в контуре, подаётся новая порция.

Сконструировать такую конструкцию не сложно, монтажный комплект подсоединяется к радиатору. А так как петля всего одна, но нет надобности в установки насоса, для принудительной циркуляции жидкости.

Данная схема подходит для двухтрубной разводки, при однотрубной потребуется дополнительно установить байпас и балансировочный кран.

Схема с теплообменником

Теплообменник — приспособление из медных пластин, которые передают тепловую энергию от теплоносителя, имеющего высокую температуру к менее нагретой жидкости.

Качество работы данной конструкции выше, так как она лишена недостатков предыдущих схем. Такое устройство отличается длительным сроком службы, так как циркуляция теплоносителя полностью автономна.

Передаётся тепло через оборудованный теплообменник, где происходит изолированное движение воды в змеевике пола и радиаторе.

Монтаж тёплого пола с теплообменником имеет ряд положительных сторон:

• осуществляется автоматическая регулировка температуры пола;
• теплообменник стальной, поэтому имеет длительный срок службы;
• нет риска гидроударов;
• не изменяется гидравлическое сопротивление в центральной отопительной системе.

Процесс подключения производится в следующей последовательности:

• Теплообменник подсоединяется к обратной и входной трубе отопления.

• Затем устанавливается циркуляционный насос.
• После чего, трубы обратки и входа теплообменника соединяются с соответствующими шлангами контура пола, или коллекторной группы, при наличии нескольких петель.

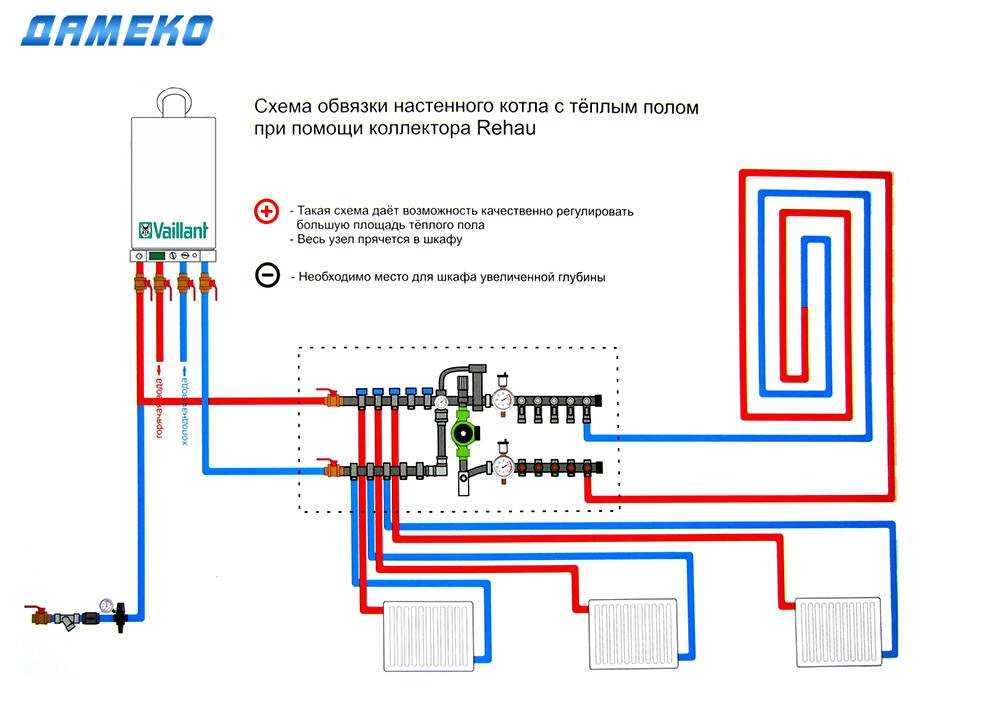

Установка коллектора

Коллектор — устройство, которое отвечает за регулировку подачи теплоносителя и его температуру. С его помощью можно осуществлять балансировку контуров пола и выпускать воздух из системы.

При монтаже тёплого водяного пола в загородном доме коллектор подсоединяется к автономному котлу, в квартире же он подключается к отоплению, к трубе подаче и обратке радиатора.

Пред коллектором, на трубы подачи и обратки устанавливаются запорные клапаны. С их помощью можно отключать тёплый пол для проведения его ремонта.

Чтобы сбрасывать воздух из трубопровода, на коллектор устанавливается воздухоотводчик. А для обеспечения надлежащего движения воды в змеевик пола, на трубе подачи радиатора, перед коллекторным узлом, устанавливается насос.

После чего, один конец полового шланга подсоединяется к подающему выходу коллекторной группы, а второй к обратке.

Трудности, которые могут возникнуть при монтаже

Монтируя гидропол в квартире, вы можете столкнуться с рядом проблем:

1. Вода в батареях имеет большой градус нагрева (90), это не подходит для полового трубопровода. Для тёплых полов допустимый температурный максимум — 50 градусов. Превышение приведёт к повреждению системы и финишного покрытия.
2. Запрещена установка водяных полов без специального разрешающего документа в многоквартирниках. В противном случае на вас будет наложен штраф.
3. Подключение отопительной системы производится через элеватор, а тёплого пола — только с использованием медных трубок, цена которых высокая. Кроме того, для работы с ними требуется специальное оборудование и помощь профессиональных мастеров, это также стоит достаточно дорого.
4. В старых домах, уложить тёплый пол проблематично, так как раньше в квартирах устанавливалась однотрубная система отопления. При подключении ТП к такой конструкции, батареи у соседей будут холодные, поэтому вам не удастся получить разрешение на установку гидрополов.

Поэтому, решив обустроить водяные тёплые полы в квартире, необходимо всё тщательно рассчитать, подготовить проектную документацию и получить разрешение.

Первый запуск

По завершению монтажа тёплого пола производим первый запуск, для этого трубопровод следует хорошо промыть водой, при этом давление в системе должно быть максимальное. После чего, данную воду нужно слить и продуть систему компрессором.

Затем контур заполняется рабочим теплоносителем, при наличии нескольких петель, они наполняются по очереди. При этом, воздух из трубопровода должен быть полностью выдавлен через воздухоотводчик.

Для создания давления в системе включается насос на короткое время, это способствует движению теплоносителя, который вытесняет оставшиеся воздушные пробки. Процесс следует повторять (подливать воду и включать насос), пока система не будет заполнена полностью.

Запускать тёплый пол, нужно начиная с минимальной температуры — 20 градусов. Каждый день прибавлять по 5 градусов, пока не достигните рабочий уровень — +40. После чего, термостат следует установить в проектном режиме.

Советы по эксплуатации

Стоит сказать, что тёплый водяной пол — это инертная система отопления. Поэтому, ощутить температурные изменения в помещении можно только по истечению нескольких часов после регулировки.

Специалисты рекомендуют при эксплуатации:

1. Поддерживать в жилых комнатах температурный уровень поверхности пола в приделах 25 — 30 градусов. В коридоре, ванной и вдоль наружных стен допускается нагрев до 35 градусов.
2. В раствор добавлять стекловолокна или другой наполнитель — это уменьшит степень усадки бетонной стяжки. С дозировкой можно ознакомиться на упаковке.
3. Своевременно пополнять жидкостью систему и осуществлять контроль за температурой нагрева.
4. Выбирать трубы для тёплого пола того же диаметра, что и у системы отопления (в подаче и обратке).
5. При использовании двухтрубной схемы, делать длину петли пола не больше 50 метров.

К сведению! Тёплые полы практически не требуют проведения дополнительного обслуживания.

Температурный режим нагревательного контура регулируется чаще в ручную. Хотя допускается установка автоматического регулировочного прибора, оснащённого контролёром с программой, который управляет сервоприводом и насосом. Такое устройство способно создавать комфортный микроклимат по заданным показателям самостоятельно.

Принимая решение, подключить тёплый пол к батареи своими руками, специалисты рекомендуют сделать тщательный расчёт. Кроме того, при выборе схемы, нужно учитывать её особенности, а также все рекомендации, которые изложены в данной статье, и тогда вы сможете смонтировать правильно тёплый пол в квартире от батареи.

Видео инструкции

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Смотрите это видео на YouTube

Подключить теплый пол к существующему отоплению — это РЕАЛЬНО!

Смотрите это видео на YouTube

как подключить к радиаторам в частном доме

В городских квартирах в качестве отопления используют радиаторную систему. Все нагревательные приборы в многоквартирном доме связаны между собой. Нарушение целостности водяной магистрали изменит обогрев помещений на нижних этажах.

Содержание статьи

• Радиаторное отопление

• Напольный обогрев

• Подключение «тёплого пола» к батарее

Альтернативой радиаторному отоплению является напольный обогрев. В городских квартирах устанавливают электрические нагревательные приборы: кабель, карбоновые стержни или термоплёнку. Водяную магистраль от батареи проводить не разрешается.

Если в комнате установлен котёл для обеспечения домочадцев горячей водой, то от него можно вывести отдельный контур для тёплого пола. В частных домах позволены любые варианты обогрева и подключения к нагревательным приборам. Какую систему отопления лучше установить в коттедже? Как подключают напольную магистраль к батареям?

Радиаторное отопление

В городских квартирах традиционно устанавливают радиаторное отопление. Оно эффективно и надёжно. Нагревательные приборы находятся на виду, что позволяет быстро провести ремонтные работы.

Производители предлагают радиаторы различных модификаций под любой дизайн помещения. При необходимости используют защитные панели, чтобы скрыть батареи. Каковы преимущества и недостатки у радиаторного отопления?

• Нагрев воздуха происходит быстро, что важно для коттеджей, которые используются не каждый день.
• На пол можно укладывать любое покрытие, в том числе и деревянное, ламинат или паркет. Для облицовки, выполненной из древесины нежелателен перегрев. Материал тёплый, обладает низкой теплопроводностью. Для напольного обогрева устанавливать облицовку из древесины не рекомендуют. Пол из ламината или паркета плохо отдаёт тепло.
• Если пол утеплён недостаточно хорошо, то радиаторный обогрев будет оптимальным решением.

Наряду с положительными характеристиками, отопление имеет некоторые минусы. Тепло от нагревательных приборов поднимается вверх. Температура на полу ниже, чем в области потолка. Для утепления пола используют ковролин, ковры.

Тёплый воздух от радиаторов вызывает завихрения, которые поднимают пыль в комнате, что для аллергиков нежелательно. Батареи сильно сушат воздух. Чтобы сохранить в помещении нормальную влажность на уровне 55%, устанавливают увлажнители.

Радиаторное отопление предполагает 2 схемы: однотрубную и двухтрубную. Однотрубную систему называют «ленинградкой». Горячий и охлаждённый теплоноситель циркулируют по одной трубе. «Ленинградка» предназначается для обогрева небольших домов, с количеством радиатором 3-5 шт. Последние приборы нагреваются недостаточно хорошо.

При двухтрубной системе горячая и охлаждённая вода циркулируют в разных трубах. К обратному контуру батареи подсоединяются посредством байпасов. Двухтрубную систему можно устанавливать в больших домах, с количеством радиаторов до 8-10 шт.

Трубопровод выводится от котла. Температура теплоносителя достигает 95 0С. Нормальный тепловой режим батарей 80 0С.

Для увеличения скорости движения горячей и холодной воды по контурам устанавливают циркуляционный насос. Его подключают к обратной трубе. Он нагнетает теплоноситель в котёл. Перед насосом устанавливают грязевик, воздушную трубку и расширительный бачок. В него поступает часть жидкости; давление в трубах сохраняется.

В небольших домах циркуляционного насоса не устанавливают. Трубопровод укладывают под наклоном. Подающий контур располагают под наклоном к радиаторам. Теплоноситель поступает в батареи под действием гравитации. Возвращается охлаждённая вода по магистрали, которая имеет наклон к котлу.

Если подключить тёплый пол к одному из радиаторов, то количество горячей воды уменьшится. Другие приборы будут нагреваться недостаточно хорошо. Необходимо просчитать систему отопления. Обычно увеличивают мощность котла.

Рекомендуют в частных домах вводить напольную магистраль из последней батареи. «Тёплый пол» подключают к обратной трубе. Температура теплоносителя в ней 45 0С. Это оптимальный тепловой режим для водяного напольного обогрева.

Напольный обогрев

Система отопления «тёплый пол» монтируется быстро. Если используют пластиковые трубы, то монтаж проходит за несколько часов. При работе не образуется много грязи. Система имеет свои преимущества.

• Эффективный обогрев помещения. Тёплый воздух поднимается от облицовки пола и от предметов интерьера вверх. На полу температура выше, чем около потолка. Нет необходимости укладывать ковры, надевать тёплую домашнюю обувь.
• Не образуется завихрений воздуха, пыль не поднимается, для людей, которые страдают бронхиальными заболеваниями, «тёплый пол» является более благоприятной системой отопления.
• Температура пола не превышает 25 0С. Влажность воздуха остаётся нормальной.
• Отсутствие радиаторов в помещении.

Среди недостатков напольной системы отопления выделяется продолжительный обогрев комнаты. Жидкостная магистраль спрятана в стяжку. При протечках, выполнить ремонтные работы будет затруднительно.

Тем не менее, напольный обогрев используют как в качестве основного, так и дополнительного средства отопления. Владелец коттеджа самостоятельно решает, какую систему выбрать, тёплый пол или батареи.

Водяную напольную магистраль выводят от котла. Контур подключают к подающему и обратному коллекторам. Гребёнку соединяют с выходами в котле.

К обратному контуру подключают циркуляционный насос, с трёхходовым или двухходовым клапанами. На них устанавливают термостаты с датчиками температур. Система обогрева функционирует автоматически.

Подключение «тёплого пола» к батарее

Напольную магистраль подключают к подающему или обратному контуру. Выполнять данный монтаж в городских квартирах можно только с разрешением государственных органов, поэтому подобные схемы используют только в частных коттеджах.

• Если в помещении установлен один радиатор, то сверху от него выводят отдельный контур на «тёплый пол». На трубе устанавливают фильтр, воздушную трубку и циркуляционный насос. Он нагнетает теплоноситель в водяную магистраль.
• Другой конец магистрали подключают к радиатору снизу. Охлаждённый теплоноситель выводится из батареи по обратной трубе к котлу.
• Циркуляционный насос оборудуют термоголовкой или сервоприводом. При повышении температуры воды в напольном контуре, насос прекращает работу. Обогрев прекращается. Функционирует только радиаторное отопление.

«Тёплый пол» от батареи возможно подключить по иной схеме, к обратному трубопроводу. Выводят байпас для горячей и охлаждённой воды. Устанавливают автоматическое регулирование температуры для пола.

• Выводят петлю из обратной трубы.
• На ней устанавливают трёхходовой клапан, с термоголовкой, циркуляционный насос.
• От насоса выводят напольную магистраль.
• Другой конец трубы подключается через байпас к обратному контуру отопления. По ней охлаждённая вода проходит к котлу. Расстояние между подающим и обратным подключением не должно быть менее 30 см.
• На байпасе устанавливается двухходовой клапан с термоголовкой. При повышении температуры в напольной магистрали клапан перекрывает выход холодной жидкости к котлу. Через байпас она поступает к трёхходовому клапану, где подмешивается к горячему теплоносителю.
• При нормализации теплового режима, двухходовой клапан открывает выход для охлаждённой воды. Она вновь поступает в топку.

Подключение «тёплого пола» к батарее необходимо тщательно просчитать. При установке котла высокой мощности температура пола может быть выше нормы. По нему невозможно будет ходить. Для каждого помещения устанавливают автоматику, которая регулирует тепловой режим.
