Как правильно подобрать доводчик для двери

Итак, прежде всего нужно знать, что практически все наиболее распространенные на рынке доводчики дверей являются гидромеханическими устройствами. Если Вам встречается в объявлении гидравлический доводчик это именно, то что нужно. Внутри заполненного специальной жидкостью (техническим маслом) герметичного силуминового или алюминиевого корпуса находятся поршень (цилиндр), зубчатая рейка, шестерня и закаленная пружина, которые образуют замкнутую систему, передающую усилие на исполнительный механизм (тягу), непосредственно воздействующую на дверное полотно, заставляя его плавно вращаться на дверных петлях с заданной скоростью, вплоть до полного закрывания двери.

Дверные доводчики различаются устройством этого исполнительного механизма. Тяга дверного доводчика может быть стандартной рычажной (Y), состоящей из двух звеньев, имеющих между собой сочленение в виде болта или заклепки, являющихся осью вращения. Одно из звеньев закрепляется на дверном полотне, а второе на повротном шпинделе корпуса дверного доводчика, который таким образом и передает усилие закрывания на дверное полотно.

Рычажная тяга дверного доводчика может не иметь функции фиксации двери в открытом положении (тяга типа Y), а может и иметь такую функцию (тяга типа F или H). Функция фиксации двери в открытом положении (ФОП или hold-open) является очень удобным инструментом при прохождении через дверной проем большого количества людей или перемещения грузов. Суть этой функции заключается в том, что дверь можно открыть на необходимый угол и закрепить ее в таком положении, благодаря специальному устройству тяги дверного доводчика типа F или H. Наличие в дверном доводчике функции hold-open освобождает от необходимости держать дверь руками или подпирать ее различными подручными предметами.

Кроме стандартной рычажной тяги не имеющей ФОП (тяга Y) или имеющей такую функцию (тяга F), существуют также доводчики со скользящей тягой (типа H). Как правило, такие доводчики используют там, где применение стандартного доводчика с рычажной тягой невозможно. Например, если сразу за дверью, на которую предполагается установить доводчик, находится другая дверь. В таком случае, стандартный рычаг доводчика не позволит закрыться этой второй двери. И тут на помощь приходят доводчики со скользящей тягой. Тяга такого доводчика не выпирает перпендикулярно дверному полотну, мешая открыванию второй двери, а скользит внутри специального канала, расположенного на дверной коробке, совершенно ничему при этом не мешая.

Кроме того, такой доводчик выглядит значительно эстетичнее стандартного рычажного доводчика. Но, мощность доводчика со скользящей тягой примерно на 30% меньше, чем у такого же доводчика, но со стандартной рычажной тягой. А вот цена как раз наоборот, на 10-20% выше.

Для особых ценителей эстетики разработаны специальные дверные доводчики со скользящей тягой, которые устанавливаются внутрь дверного полотна, становясь при этом совершенно невидимыми. Такие невидимые доводчики двери не только позволяют сохранить эстетическую красоту дверей, но и значительно меньше подвержены риску случайного повреждения, поскольку у них полностью отсутствуют выпирающие элементы конструкции. При этом доводчики встроенного монтажа также имеют полезную функцию hold-open.

И последняя разновидность дверных доводчиков это так называемые маятниковые доводчики, или доводчики для маятниковых дверей. Двери, которые используются для входа и выхода на станциях метрополитена являются ярким примером маятниковых дверей. Маятниковые доводчики позволяют таким дверям открываться в обе стороны относительно оси вращения, плавно и быстро возвращая такую дверь в стандартное положение. Эти доводчики бывают двух видов: напольные маятниковые доводчики и маятниковые доводчики верхнего расположения.

Итак, для начала мы должны определиться какой из вышеперечисленных типов доводчиков необходим нам для нашей конкретной двери.

Далее, мы должны учесть следующие три параметра для того, чтобы определить какой мощности доводчик нам необходим:

1. Вес двери (кг)                                                                                                                                                                 2. Ширину дверного полотна (мм)                                                                                                                                     3. Угол открывания двери (°)

Дело в том, что все дверные доводчики классифицируются по развиваемому ими усилию закрывания двери (EN), согласно международному стандарту EN1154:

                                                               Таблица значений EN 1154

От того насколько правильно подобран дверной доводчик с точки зрения развиваемого им усилия закрывания двери, зависит длительность его безотказной работы. Если дверной доводчик слишком маломощный для какой-то конкретной двери, то через непродолжительное время он обязательно сломается из-за того того, что постоянно работает в критическом режиме. Если же наоборот, доводчик слишком мощный для двери, на которой установлен, то он значительно затрудняет ее открывание, заставляя прикладывать для этого излишние усилия. Что особенно заметно для детей и людей пожилого возраста.

Ознакомиться с тем, как правильно подобрать дверной доводчик можно на примере некоторых моделей дверных доводчиков Porter:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель	Макс. угол    открывания	A	M1	M2	Ширина двери	Вес двери
					(рекомендация)
DC612-D.Y, DC612-D.F	180º	182,5	EN3	EN1	750-1000 мм	до 70 кг
	110º	226,5	EN4	EN2	850-1200 мм	до 90 кг
DC614-D. Y, DC614-D.F	180º	182,5	EN4	EN2	850-1200 мм	до 90 кг
	110º	226,5	EN5	EN3	950-1350 мм	до 120 кг
604A	180º	220,0	EN4	EN2	900-1400 мм	до 130 кг
	110º	285,0	EN6	EN4	1100-1600 мм	до 160 кг
DCM10. Y	180º	135,0	EN3	EN1	600-1000 мм	до 70 кг
	110º	228,0	EN4	EN1	750-1200 мм	до 90 кг
DCM20.Y	180º	130,0	EN4	EN1	750-1200 мм	до 90 кг
	110º	224,0	EN5	EN2	850-1350 мм	до 120 кг
DCM30. Y	180º	125,0	EN5	EN2	850-1350 мм	до 120 кг
	110º	220,0	EN6	EN3	950-1500 мм	до 150 кг
DCM10.H	180º	140,0	EN2	EN1	600-900 мм	до 50 кг
DCM20. H	180º	135,0	EN3	EN1	600-1000 мм	до 70 кг
DCM30.H	180º	130,0	EN4	EN1	750-1150 мм	до 90 кг

 A  —     Расстояние между осью петель двери и осью шпинделя доводчика.
            Чем больше величина A, тем меньше максимальный угол открывания двери и
            больше сила ее закрывания.
 M1  —  Соответствие минимальной силы закрывания стандарту EN1154.
            Сила измеряется в диапазоне 88-99º. Чем выше значение EN в это колонке, тем
            больше максимальный вес и ширина двери, которую способен закрыть дверной
            доводчик.
 M2  —  Соответствие максимальной силы открывания стандарту EN1154.
            Сила измеряется в диапазоне прижима (от 0 до 4º) для доводчиков с рычажной
            тягой Y или F (тягой с функцией hold-open) и в диапазоне 50-80º для доводчиков                                                       со скользящей тягой H.  Чем ниже значение EN в этой колонке, тем меньше                                                                  минимально допустимая для комфортного открывания ширина двери.

Итак, предположим что мы уже подобрали для себя дверной доводчик по типу и подходящей мощности. Что же нам еще необходимо учесть при выборе? А необходимо учесть нам еще габаритные размеры доводчика и его посадочные места, то есть расстояния между отверстиями на корпусе доводчика, предназначенные для его крепления к дверной раме или дверному полотну, в зависимости от способа установки. Если доводчик двери крепится к верхней части дверной коробки, то обязательно нужно измерить размер площадки, на которой Вы собираетесь крепить данный доводчик. А потом сравнить этот размер с габаритами корпуса доводчика и его посадочными местами. Если рамер площадки позволяет установить наш доводчик, то проблема выбора решена.

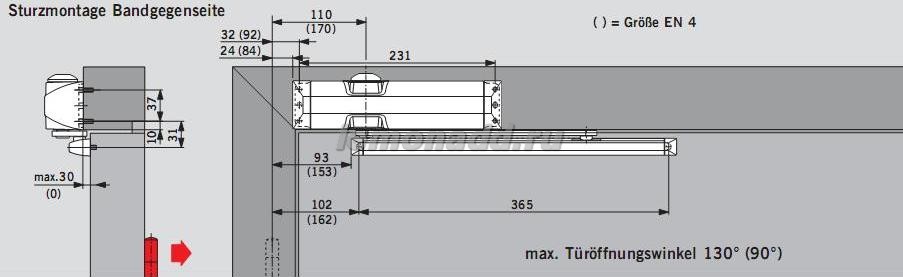

При замене вышедшего из строя доводчика, для того чтобы не сверлить в двери новые отверстия, нужно измерить расстояние между крепежными отверстиями старого доводчика и подобрать по ним новый доводчик двери.

Надеемся данная статья была полезной для Вас.

Как выбрать доводчик для металлической двери — виды, особенности, требования

Дверные доводчики – специальные устройства, обеспечивающие плавное бесшумное закрывание металлического полотна. Они различаются по месту закрепления, способу монтажа, конструкции. Поэтому выбирая механизмы для самозакрывания, необходимо учитывать эти параметры.

Назначение и преимущества

Главная функция доводящего приспособления заключается в смягчении закрытия створки и обеспечении её плотного прилегания к коробу. Благодаря отсутствию удара при соприкосновении элементов входной двери, увеличивается её срок службы без потери качественных эксплуатационных свойств.

Ещё одно достоинство наличия доводчика – организация беззвучного функционирования тяжёлой металлоконструкции. Поэтому их всегда прикрепляют к дверям в подъезде и офисным моделям.

Строение

Доводчик состоит из:

• Корпуса. В нём располагается гидравлический механизм. Внутренняя пружина сжимается под влиянием поршня.
• Рычажной тяги.

Специальные требования

В РФ не предусмотрена сертификация доводящих устройств. Однако существуют предписания нормативных актов по монтированию комплектующих на противопожарные двери. Согласно им, доводчик должен обеспечивать плотное закрывание створки. Производители предлагают для пожаростойких металлоизделий фурнитуру из негорючих материалов.

Разновидности доводчиков

Перед покупкой приспособления важно определить место его установки. По способу монтажа различают доводчики:

1. Верхние. Самый распространенный тип. Корпус располагают над дверью или на полотне. По строению тяги бывают механизмы:

• со скользящим стержнем. Основной элемент – кулачковый сердцеобразный вал.
• с зубчатой системой. В них рычаг взаимодействует с шестерёнкой.

• со скользящей ножкой. Миниатюрные пружинные модели, которые легко помещаются в полости створки
• петли-доводчики. Система полностью помещена в петельную основу.

Как выбрать самозакрывающееся приспособление?

При подборе нужно обратить внимание на следующие критерии:

• Подходящий тип.
• Место использования. Для металлоконструкций, установленных на улице, требуются морозостойкие комплектующие.
• Класс усилия по европейским нормам. Чем он выше, тем больше мощность доводчика. То есть способность выдержать и закрыть тяжёлую дверь.
• Сторона, скорость и угол распахивания.
• Наличие дополнительных опций в виде дымовых датчиков и фиксаторов.
• Пожаростойкость. Возможность применения на защитных металлоизделиях.

Для правильного функционирования доводчика его необходимо грамотно установить и отрегулировать.

В каталоге компании «СТРОЙСТАЛЬИНВЕСТ» представлены устойчивые к низкой температуре доводящие механизмы по доступной цене.

Дверные доводчики: использование, типы и правильный выбор

Эта фраза позволяет посетителю понять, что ему здесь больше не рады и что он должен уйти.

Но это также может быть предупреждением о том, что дверной доводчик сломан, и если вы не будете осторожны, дверь может просто ударить вас на выходе!

Ветреная погода вызывает частое, неконтролируемое и опасное захлопывание дверей. Штормовые порывы способны сломать рычаг дверного доводчика. Сильный ветер также может привести к смещению петель, разбитию стекла и деформации дверей и рам. Многократное захлопывание со временем может вытолкнуть дверь из проема, в результате чего шов в месте соединения отделки с косяком разъединится, оставив внешний зазор, через который могут проникнуть влага и холодный воздух. Отличной дополнительной мерой защиты от сильного ветра является накладной упор.

Изменения давления воздуха также могут привести к захлопыванию двери. По мере того, как воздух перемещается из области более высокого давления (в помещении), что может быть вызвано открытым окном, в область более низкого давления (на открытом воздухе), это изменение может вызвать движение воздуха, достаточное для того, чтобы захлопнуть дверь.

Внезапный хлопок двери поражает. Многократное захлопывание невыносимо! Решение? Новый доводчик. Доводчики важны для управления проемом не только с точки зрения функциональности, но и с точки зрения безопасности, надежности и доступности. Есть бесчисленное множество брендов, типов, размеров и отделки, из которых можно выбирать.

Поврежденная ветром дверь с табличкой «Не использовать», вывешенной до тех пор, пока Андерсон Лок не сможет заменить дверной доводчик.

Чтобы правильно подобрать дверной доводчик, необходимо знать:

• размер двери.
• расположение двери в здании.
• и расположение доводчика на двери.
• независимо от того, установлены ли они на видном месте на поверхности двери, скрыты внутри верхней рамы (перемычки) или над дверью.

Anderson Lock предлагает дверные доводчики для любого применения, модернизации и нового строительства. Мы сотрудничаем со всеми ведущими производителями, чтобы предоставить лучшие в отрасли технологии, надежность и функциональность, соответствующие потребностям и эстетике вашего здания. Профессионалы по техническому обслуживанию полагаются на наш запас запасных частей для замены рычагов доводчиков, приводов, откидных пластин и прокладок. Владельцы зданий полагаются на наши квалифицированные услуги по установке.

Вот некоторые ключевые факторы, влияющие на выбор дверного доводчика:

• Вес и ширина двери:
  1. Двери различаются по весу от легких деревянных дверей с полым сердечником до тяжелых металлических дверей. Размеры дверей, указанные в таблицах, основаны на дверях стандартного веса и высоты. Компенсация должна быть сделана для сверхтяжелых дверей и дверей необычной ширины.
• Сквозняк и ветер:
  1. Сквозняк и ветер, возможно, являются наиболее важными факторами, которые следует учитывать при выборе размера дверного доводчика. Размеры, указанные в таблицах, относятся к нормальным условиям. Лестничные клетки, кондиционирование воздуха, конструкция здания и расположение дверей могут привести к сильным сквознякам и ветру, что требует большего размера ближе, чем указано.
• Расположение доводчика на двери:
  1. Обычный рычаг – Доводчик устанавливается со стороны тяги или двери. Кронштейн крепится к лицевой стороне дверной рамы. Обычно используется на межкомнатных дверях.
  2. Верхний косяк – Доводчик устанавливается на лицевой стороне рамы над дверью со стороны толкания двери. Рычаг крепится к верхней части двери (верхней направляющей). Обычно используется на дверях с узкой верхней направляющей, т. е. на алюминиевых и стеклянных дверях типа «витрина».
  3. Параллельный рычаг – Доводчик монтируется со стороны двери. Рычаг крепится к специальному кронштейну параллельного рычага, который затем крепится к нижней части упора рамы. Рука «параллельна» двери, поэтому способна терпеть озорные оскорбления, как в школе. Обычно используется там, где важна эстетика и в местах, где потолки находятся на одном уровне с дверным проемом.

Усиленный доводчик, с дополнительным рычагом и верхним упором

Способ крепления доводчика влияет на его работу. Anderson Lock предлагает множество доводчиков, которые можно устанавливать всеми тремя способами. Эта универсальная возможность монтажа отмечена там, где она применима.

В дополнение к трем способам крепления дверного доводчика, для серии LCN 4000 существует несколько вариантов рычагов:

• EDA — сверхпрочный рычаг
• HDB — универсальный фиксатор в открытом положении
• CUSH — параллельный рычаг в открытом положении
• SCUSH — параллельное пружинное удержание в открытом положении
• DEL — с задержкой действия (доводчики с задержкой действия обеспечивают период задержки с момента открытия двери до ее закрытия. Эти устройства используются, когда дверью будут пользоваться инвалиды-колясочники или люди с тележками или колясками , Они требуются ADA для многих входных дверей.
• FL — рычаг с плавкой вставкой (отключает функцию удержания в открытом положении при воздействии температуры выше 165 °F. Максимальное раскрытие 1/8″. ПРИМЕЧАНИЕ. Прежде чем указывать FL рычаги, сверьтесь с местными нормами. НЕ является изделием для обеспечения безопасности.)
• SE — Sentronic (Одноточечная фиксация в открытом положении для внутренних противопожарных и дымозащитных дверей.)

Доводчик 4010T — это самый эффективный доводчик LCN для тяжелых условий эксплуатации, разработанный специально для внутренних дверей в учреждениях и других сложных условиях с интенсивным движением.

Коммерческие помещения с высокой проходимостью требуют доводчиков класса 1 для тяжелых условий эксплуатации.

Класс аппаратного обеспечения следует рассматривать в зависимости от приложения. Класс 1 используется для коммерческих приложений с высоким трафиком. Уровень 2 лучше всего подходит для легкого использования, например, в небольших коммерческих и стандартных жилых помещениях. Класс 3 — очень легкий вариант для жилых помещений, таких как гостевые или складские помещения.

Многие коммерческие или жилые здания имеют требования к огнестойкости для дверей и дверных доводчиков. Противопожарные двери должны быть самозакрывающимися и самозапирающимися. Металлическая табличка, расположенная на краю петли двери или рамы, указывает степень пожарной опасности.

Доступны различные варианты отделки   . Отделка доводчика может быть выбрана в соответствии с окружающей средой.

Backcheck  (BC) доступен на некоторых моделях. Эта опция также действует как ограничитель двери, чтобы предотвратить слишком сильное или слишком быстрое качание двери и повреждение близлежащих областей.

Помимо легких, средних и тяжелых накладных дверных доводчиков, существуют дверные приводы с пневматическим и электрическим приводом, которые автоматически открывают двери для доступа инвалидных колясок, но при этом обеспечивают нормальную работу при обычном движении пешеходов. Для алюминиевых дверей и дверей из закаленного стекла могут быть указаны сверхпрочные накладные доводчики скрытого монтажа.

Если выбор дверного доводчика не является решительным решением, учитывая все перечисленные выше варианты, свяжитесь с нашей командой. Наши оценщики услуг могут запросить фотографии, а затем укажут лучший продукт для вашего приложения. Чтобы составить бесплатную смету коммерческого или институционального объекта, позвоните по номеру Anderson Lock по телефону 800-323-LOCK [5625].

Обеспечьте плавный ход дверей с помощью лучших дверных доводчиков

Нет ничего более вредного, чем хорошая дверь, которая постоянно захлопывается из-за проходящего через нее транспорта. Если вы относитесь к тому типу людей, которые ненавидят, когда кто-то хлопает дверью или раздражается, когда ее открывают, то вам подойдет дверной доводчик.

Автоматические дверные доводчики — это механические устройства, которые помогают защитить ваши двери и дверные коробки, обеспечивая плавное закрывание. Они также могут предотвратить удар дверью о соседнюю стену, если кто-то приложит слишком много силы. Одна из основных причин, по которой рекомендуются дверные доводчики, заключается в том, что они имеют решающее значение для пожарной безопасности и среды, в которой можно разместить барьеры.

Впоследствии, даже в домах, внутренние дверные доводчики важны в местах с интенсивным движением. Он держит двери открытыми, чтобы легко перемещать мебель и предметы в комнаты и из них, а также помогает соединять пространства во время собраний. Получите идеальный дверной доводчик, чтобы обеспечить дополнительный комфорт в вашем пространстве.

Верхние дверные доводчики Руководство по покупке

 Дверные доводчики зависят от типа двери, на которой они используются, и механизма закрывания. Каждое помещение или здание имеет свои потребности в определенном типе дверного доводчика. Большинство людей покупают их исходя из эстетического вида, но не менее важно понимать их функцию и назначение. Например, чугунные дверные доводчики идеально подходят для коммерческих помещений, где простота использования и эстетика имеют первостепенное значение.

Размер двери

Вес и ширина двери являются двумя наиболее важными решающими факторами при выборе дверного доводчика. Легкие межкомнатные двери, не слишком широкие, легко могут функционировать на доводчике с сенсорным механизмом.

Однако более тяжелые двери обычно легко захлопываются и требуют более медленного механизма, такого как пневматический доводчик. Некоторые тяжелые двери включают металлические двери, двери из цельного дерева и т. д. Более легкие двери включают штормовые двери, панельные деревянные двери и другие полые варианты. Если безопасность и долговечность являются вашими главными приоритетами, стальные двери — лучший тип наружных дверей.

Важно подобрать правильный тип доводчика к размеру двери, потому что, если использовать более слабый доводчик и более широкую и тяжелую дверь, изделие не только быстрее изнашивается, но и плохо работает. Вес двери зависит от материала, из которого она изготовлена.

Функция удержания в открытом положении

Также необходимо учитывать скорость доводчика. У некоторых доводчиков есть возможность остановиться и держать дверь открытой, пока ее кто-нибудь не закроет. Это сенсорные и удерживающие системы. Кто-то закрывает дверь почти сразу, а кто-то довольно медленно.

Комнаты, которые часто нуждаются в уединении, предпочитают доводчики с немедленным закрыванием, в то время как магазины и классы подходят для медленного закрывания. Домашние и коммерческие двери часто нуждаются в возможности держать дверь открытой по разным причинам, например, для ввоза мебели.

Интенсивность движения

Еще одна важная вещь, которую следует учитывать, — это интенсивность движения, которую должна выдержать дверь. Для дверей, которые открываются нечасто, можно легко использовать доводчики с медленно работающим механизмом. Однако в местах, где двери часто открываются и закрываются, этот же механизм не будет работать должным образом. Неправильный выбор продукта для ваших требований приведет к более быстрому износу дверного доводчика.

Точно так же двери, которые часто открываются и закрываются, не нуждаются в очень сильных доводчиках, так как дверь почти всегда движется по инерции.
