Расчет перемычек над окнами и дверным проемом

Один из самых ответственных этапов при проектировании и строительстве здания — расчет перемычки над окнами или дверными проемами. В первую очередь необходимо определиться с видом укрепления, который будут использовать для этих целей. Важными критериями при решении этой задачи являются размер окна или двери, а также нагрузка на перекрытие.

Профессионалы компании «Богатырь» предлагают рассмотреть подробнее, что такое перемычки, какую функцию они выполняют и как правильно рассчитать их устройство. Все это нужно знать перед тем, как начать строительство дома. А купить земельный участок можно на нашем сайте.

Назначение перемычек

Поперечный элемент, расположенный в верхней части проема и заглубленный в кладку по обеим сторонам, называется перемычкой. Ее устройство необходимо рассчитать на начальном этапе строительства.

Конструкция выполняет следующие функции:

1. Укрепление пространства над проемом, что особенно важно для несущих стен.




2. Конструкция, по сути, является верхним перекрытием проема, в домах из кирпича она определяет его окончательную форму.




3. Создает основу под дальнейшее строительство. На полученную конструкцию впоследствии продолжают кладку стены и устанавливают перекрытия потолка.




4. Независимо от того, какой дом строится: деревянный, блоковый, кирпичный или панельный, большое значение имеет усиление проемов несущих стен. Монтаж перемычек с этой целью осуществляется разными способами.

Виды перемычек

Обустройство верхних перекрытий окон и дверей осуществляется только из особо прочных материалов. Основная цель – укрепить проем, а также равномерно распределить нагрузку. Этого можно достигнуть, произведя расчет перемычки над проемом. В зависимости от материала изготовления они подразделяются на следующие виды:

1. Кирпичная. Такой вид конструкции используют для обустройства верхнего перекрытия окон и дверей несущих стен небольших зданий. Перегородки этого вида изготавливают только из прочного раствора, армируя металлическими прутьями или трубами. Такие конструкции позволяют создавать эффектные арочные своды.




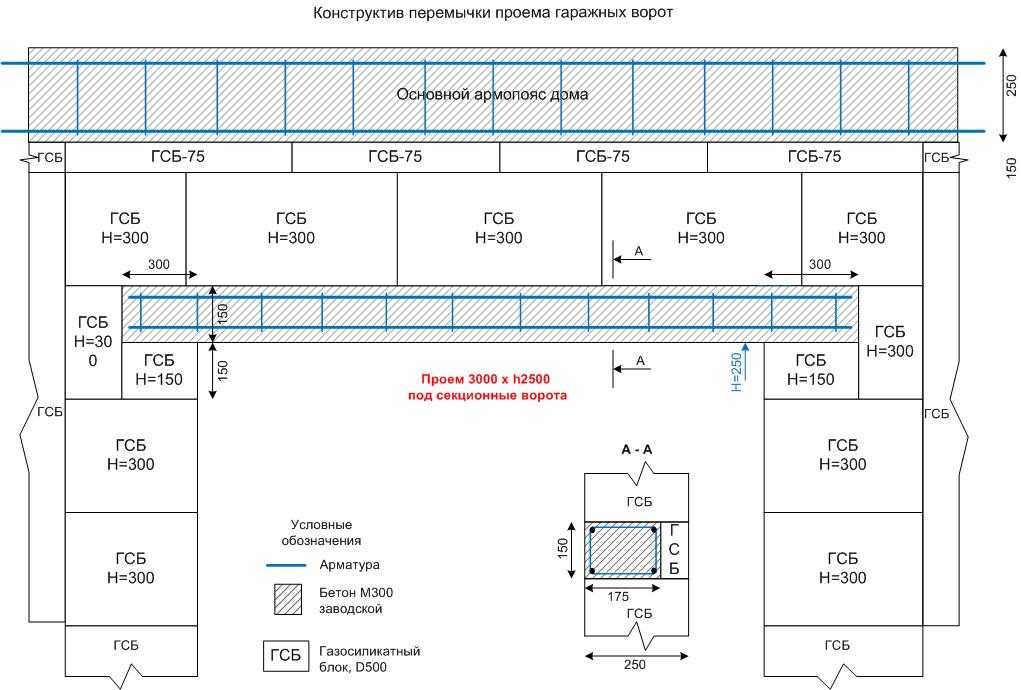

2. Железобетонная. Этот тип конструкции зачастую используют для усиления верхней части окна или двери несущих стен здания. Определить наиболее подходящий элемент в этом случае позволит предварительно сделанный расчет. Изготовить такой элемент можно непосредственно на месте, с помощью опалубки из бетонного раствора и арматуры, либо использовать отлитые конструкции. Для укрепления боковин проема несущей стены, применяя готовые изделия. используют арматуру, закладывая ее в участках, непосредственно контактирующих с железобетонной конструкцией. Перемычка над дверным проемом или окном должна полностью накрывать его, заходя внутрь стены с обеих сторон как минимум на 25 см. Точные размеры определяются конкретным видом строения.




3. Стальная. Конструкции этого вида представляют собой угловой профиль из прочного металла, способный выдержать огромные нагрузки. Отличаются высокой прочностью, поэтому идеально подходят для укрепления пространства над окном или дверями даже при максимальной нагрузке.




4. Деревянная. Для обустройства конструкции используют брус. Используют при возведении частного дома, так как имеют небольшой вес.

Расчет перемычек

Размеры проемов и подбор перемычек осуществляется индивидуально для каждого конкретного случая, учитывая тип используемых при строительстве здания материалов. Также при расчете необходимо брать во внимание следующие параметры:

1. Вес целиком собранной перегородки.




2. Масса стены, возводимой над дверью или окном.




3. Распределение веса.




4. Нагрузка.

Формулы для измерения основных параметров перегородки:

• нагрузка = массу используемого материала * ширину * толщину кладки в проеме * высота стены над окном или дверью;




• прочность = сопротивление основного материала * сопротивление каждой детали по-отдельности * коэффициент 1,12.

Размеры перемычек определяют в определенной последовательности. Проектные данные для дома в целом и перегородки, и анализ свойств используемых материалов позволяют получить показатели для некоторых формул. Учитывая их, можно получить окончательный результат, который определяет тип элемента для обустройства верхней части окна или двери несущей стены дома. Соблюдение нормативов обеспечит безопасную эксплуатацию здания.

Итак, мы разобрали основные важные моменты, связанные с расчетом перемычек. А если вы еще не приобрели участок для строительства дома или решили взять дом под ключ, то знайте, что сделать это можно в компании «Богатырь». Мы будем рады вам помочь.

Перемычки для оконных и дверных проемов — Мир Окон 🏠

Содержание

РАСЧЕТ И ПОДБОР ПЕРЕМЫЧЕК ДЛЯ ПРОЕМОВ В СТЕНАХ ИЗ МЕЛКОРАЗМЕРНЫХ ЭЛЕМЕНТОВ — Студопедия

Поделись

Цель занятия: закрепить теоретический материал, научиться подбирать перемычки над оконными и дверными проемами к кирпичной кладке.

Содержание занятия: на миллиметровой бумаге формата A4 в масштабе 1:100 выполнить схему плана к ведомости перемычек согласно заданным вариантам, заполнить ведомость перемычек по форме 1  и спецификацию сборных железобетонных элементов (приложение А).

Исходные данные: схемы планов этажей (по материалам практической работы №1). Типы перемычек даны в приложении Б.

Порядок проведения занятия:

1) Прежде, чем приступить к подбору перемычек надо выполнить схемы планов этажей к ведомости перемычек. Пример плана показан на рисунке 6.1.

Для этого схематично вычерчиваем план этажа дома с обозначением проемов, соблюдая масштаб. Пример схемы дан на рисунке 6. 2.

2) Присвоить каждому проему позицию (марку), которую назначают в соответствии с шириной проема и статической функцией стены – несущей, самонесущей или ненесущей. Пример дан на рисунке 6.3.

3) Определить величину проема: (ширину и толщину).

4) Выполнить подбор сечений перемычек, комбинируя их из нескольких брусковых или сочетания брусковых и балочных. В несущих стенах «несущие» перемычки ставить в местах опирания плиты (балки), остальную ширину стен добирать «ненесущими» перемычками. Пример дан на рисунке 6.4.

Схемы сечений вычерчиваются в таблице форма 2.1 ГОСТ 21.501—93.

Рисунок 6.1 План 1-го этажа

Рисунок 6.2 Схема плана 1 этажа

Рисунок 6.3. Маркировка проемов

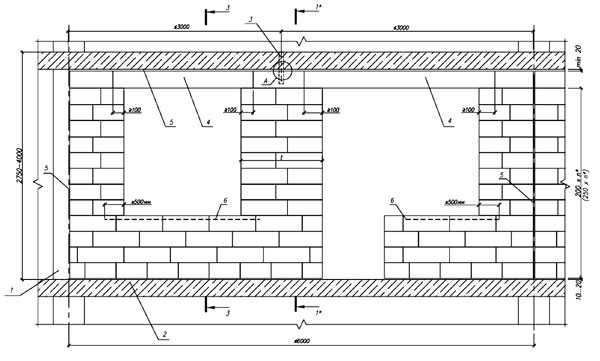

Рисунок 6.4 Схема установки перемычек над проемами в наружных несущих кирпичных стенах.

Для удобства работы вести для себя подсчет необходимой длины перемычек рядом с ведомостью. Для этого к ширине проема прибавляем значение минимального опирания перемычек на стену: «ненесущая» перемычка + 240 мм (по 120 мм с каждой стороны), «несущая» перемычка + 500 мм (по 250 мм с каждой стороны). Марки перемычек указываются на схеме сечения позициями. «Ненесущая» перемычка воспринимает только вес кладки и «несущая» перемычка воспринимает вес кладки и опирающегося на нее перекрытия.

5) Подобрать «несущие» и «ненесущие» перемычки по приложению Б.

6) В несущих, самонесущих стенах и перегородках применять только «ненесущие» перемычки.

7) Если необходима четверть, наружную ж/б перемычку опустить на величину четверти, равную 65 мм.

8) Выбранные марки перемычек указываются в спецификации сборных элементов перемычек (Приложение А)

Пример подбора перемычек в здании с кирпичными стенами

Методические указания: Пример подбора перемычек в здании с кирпичными стенами. Толщина наружных стен – 510 мм, внутренних стен — 380 мм.

I этап. По плану рисунок 6.5 определить несущие и ненесущие стены

По оси 1- оконный проем – 910 мм (несущая стена толщиной 510 мм).

По оси 2 — дверной проем  – 910 мм (несущая стена толщиной 380 мм).

По оси А — дверной проем – 1010 мм (ненесущая стена толщиной 510 мм).

По оси Б -2 оконных проема–1510 мм (ненесущая стена толщиной 510 мм).

На плане здания имеется два оконных проема одинаковой величины, поэтому у них будет одинаковая маркировка перемычки.

Все проемы имеют разную ширину, значит, на маркировочной схеме должно быть четыре разновидности перемычек: ПР-1; ПР-2; ПР-3 и ПР-4.

Рисунок 6.5  План 1 этажа

II этап. Вычертить схему плана 1 этажа (рисунок 6.6), с обозначением позиций проемов. В задании это будет выглядеть так:

Рисунок 6.6 Схема плана 1 этажа с маркировкой проемов

III этап. Подобрать «несущие» и «ненесущие» перемычки и зарисовать их схемы:

Перемычки ПР-1

1) Чтобы перекрыть проем в стене толщиной 510 мм понадобится четыре брусковых перемычки шириной 120 мм: 120 мм х 4 = 480 мм, плюс три шва по 10 мм (10 мм х 3=30 мм). Таким образом, мы получаем: 480 мм + 30 мм = 510 мм – размер равный толщине стены.

Мы определили, что стена является несущей, поэтому крайняя перемычка, на которую опирается стена, должна быть «несущей».

Получаем: три перемычки – «ненесущие» и одна – «несущая» (рисунок 6.7)

Рисунок 6. 7 Схема перемычек в несущей стене толщиной 510мм

2) Для определения длины перемычки к ширине проема прибавляем значение минимального опирания перемычки на стену(рисунок 6.8 и рисунок 6.9)

«ненесущие» перемычки: 910 мм + 240 мм (по 120 мм с каждой стороны) = 1150 мм.

Рисунок 6.8 Схема опирания ненесущей перемычки над проемом.

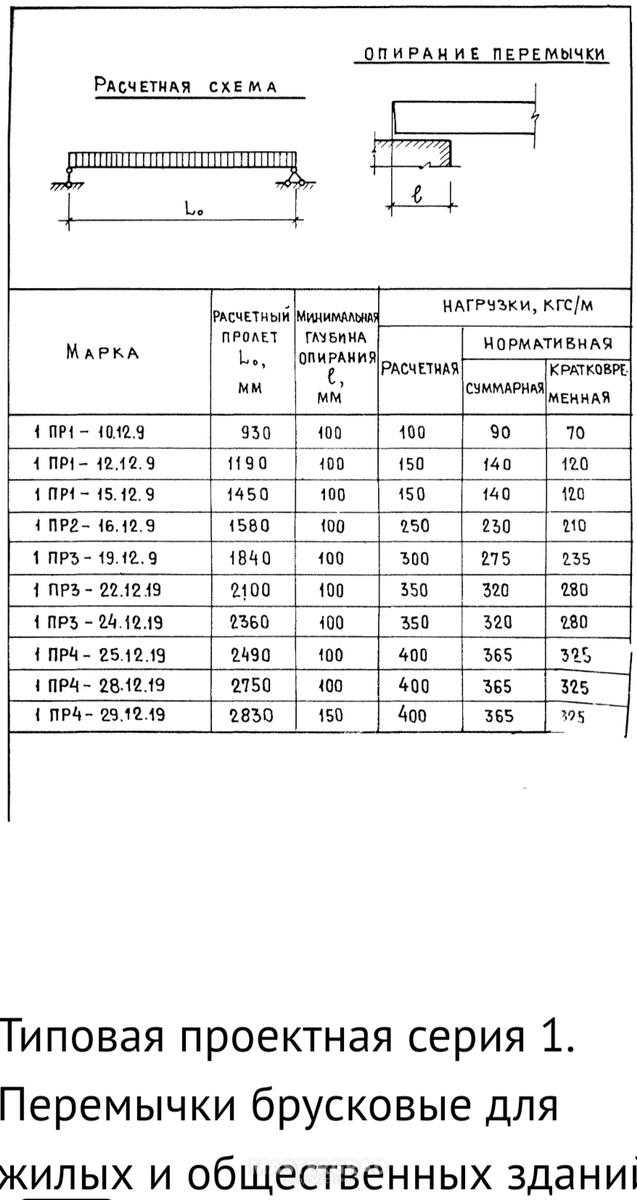

По таблице приложения В подбираем нужный размер перемычки, величина которой будет соответствовать высчитанной длине (в нашем примере 1150 мм). Такой оказалась перемычка с наименованием 2ПБ13-1, длина которой – 1290 мм, высота – 140 мм;

«несущая» перемычка:910 мм + 500 мм(по 250 мм с каждой стороны)= 1460      Рисунок 6. 9 Схема опирания несущей перемычки над проемом

Находим в таблице нужную перемычку и не забываем о расчётной нагрузке (Приложения В), так как на «несущую» перемычку опирается плита перекрытия. Получаем перемычку 3ПБ16-37, длина которой – 1550 мм, высота – 220 мм;

Перемычки ПР-2, ПР-3, ПР-4 подбираются вышеизложенным способом.

При подборе перемычки ПР-4 необходимо учитывать толщину стены – 380мм.

В этом случае над проёмом укладываются 3 перемычки шириной по 120 мм:

120х 3 = 360 мм; 360 мм + 20 мм (два шва по 10 мм) = 380 мм.

3) Заполняем ведомость перемычек по форме 6.1 – рисунок 6.10, проставляя позиции в схеме сечения, затем заполняем таблицу спецификаций сборных элементов перемычек (Приложение А). Примеры заполнения даны в таблицах 6.1 и 6.2.

                                 Форма 6.1 ГОСТ 21.501—93

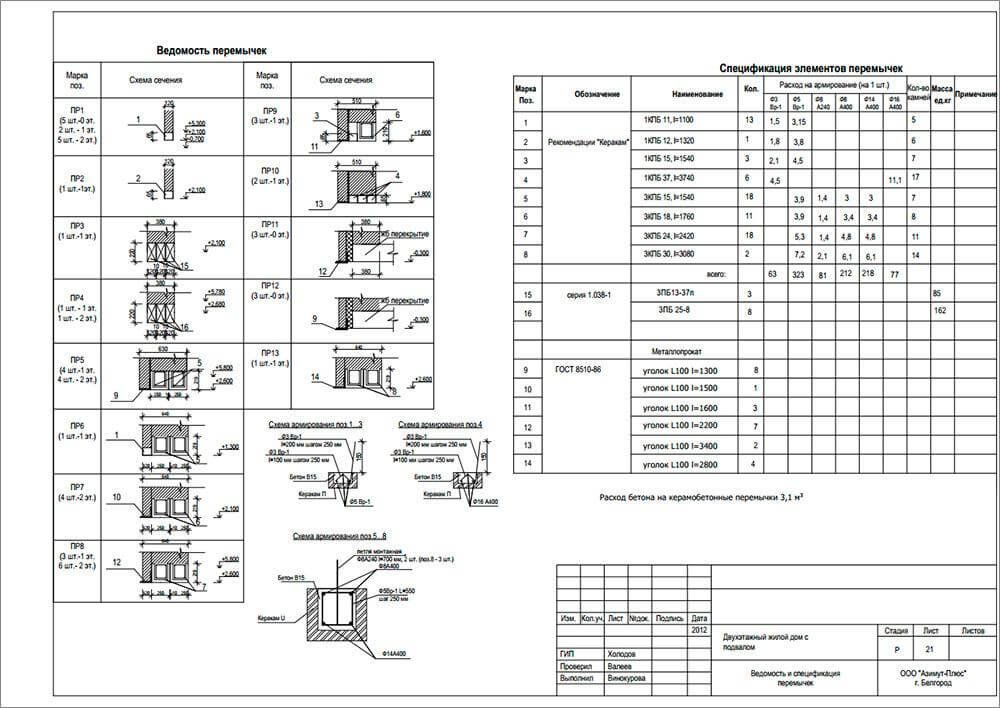

Рисунок 6.10   Ведомость перемычек

Таблица 6.1  Пример заполнения ведомости перемычек

Таблица 6. 2 Пример заполнения спецификация элементов перемычек

Контрольные вопросы

1. Что такое перемычка?

2. Какие перемычки называются несущими?

3. На какую величину несущие перемычки опираются на стену?

4. Какие перемычки называются самонесущими?

5. На какую величину самонесущие перемычки опираются на стену?

Практическое занятие № 7



Железобетонные перемычки для оконных и дверных проемов, характеристики и цены

Перемычки – это строительный материал прямоугольной формы, монтируемый над оконными или дверными проемами. Используются для усиления уязвимых мест и распределения нагрузки. Чаще всего применяются в зданиях, возводимых из кирпича. Без ЖБИ опор невозможно построить крепкое и надежное сооружение.

Как изготавливаются, виды и характеристики

Бетонные перемычки необходимы для равномерного распределения нагрузки, создаваемой стеной или перекрытием над проемом. Вес одинаково распределяется по краям ЖБИ опоры. Изготавливаются разных размеров и марок на заводах, можно сделать их и своими руками. Для производства используются арматура и бетон классом В15 и выше или марок М200 и М250. Плотность ЖБИ должна быть не меньше 2200 кг/м³. Гладкая или рифленая арматура с антикоррозийным покрытием применяется для улучшения прочности всего материала. Сталь увеличивает степень изгиба.

Перемычки разных размеров и марок изготавливаются следующим образом:

1. В форму укладывается каркас из арматуры.

2. Заливается бетон.

3. Форму со смесью оставляют для затвердевания.

Перемычки могут использоваться не только в качестве опоры для оконных или дверных проемов, но и в других конструкциях (для возведения беседок, павильонов, лестниц). С помощью них благоустраивают территории и площадки, делают гаражные и монтажные проемы. ЖБИ применяются в зданиях или сооружениях, построенных из кирпича, искусственного или природного камня, пено-, шлако-, газобетона или других подобных материалов.

В зависимости от назначения перемычки делятся на следующие виды:

• брусковые;
• плитные;
• балочные;
• фасадные.

Ширина ЖБИ опор первого типа не превышает 25 см. Плитная железобетонная перемычка выпускаются с шириной от 25 см. Все ЖБИ опоры имеют петли из арматуры или отверстия. Благодаря им значительно упрощаются их погрузка, транспортировка и монтаж.

Брусковые являются наиболее востребованными в возведении зданий. Они имеют практически квадратное сечение, которое не может быть больше 25 см. Применяются как в частном, так и в капитальном строительстве. Используются в качестве опоры для сооружений из кирпича, камня, газобетона или деревянных брусьев. Брусковые железобетонные оконные перемычки не боятся низких температур и устойчивы к влаге. Применяются не только для проемов, но и для заборов и подпор.

Плитные применяются для конструкций из кирпича, бетона, газобетона, монолита и других материалов. Как и предыдущий вид опор, эти имеют прямоугольное сечение. Но в отличие от брусковых плитные опоры производятся с шириной больше 25 см.

Балочные имеют с одной стороны дополнительную выступающую четверть – выборку, на нее укладываются другие перекрытия. Используются для строительства, жилых и производственных зданий.

Отличаются между собой перемычки не только по прочности, но и по способности выдерживать низкие температуры. Поэтому выбирать материал для строительства нужно не только из-за планируемой нагрузки, но и согласно погодным условиям и сейсмоактивности. Есть ЖБИ опоры, которые могут выдержать землетрясения до 7 баллов, а также устойчивы к агрессивным химическим веществам.

Маркировка:

• ПБ – брусковые;
• ПП – плитные;
• ПГ – балочные.

Первое число в маркировке означает номер поперечного сечения, буквы за ним – тип, следующее число – длину в дм (приблизительную). Число после дефиса – несущая способность кН/м. Строчная буква п означает наличие монтажных петель, а – выпусков арматуры. На стоимость ЖБИ опор влияют их тип и размеры.

Цена железобетонных перемычек разных размеров и марок:

Перед тем как купить перемычки для оконных и дверных проемов любой марки, размеров и веса, нужно обратить внимание на их состояние и наличие повреждений. В них не должно быть трещин и осколов. Поврежденный бетон не сможет выдержать больших нагрузок, из-за чего может рухнуть часть здания. Также не следует приобретать ЖБИ любого веса и марок по ценам, которые значительно ниже, чем у других поставщиков, так как высока вероятность, что для их производства использовались некачественные компоненты или цемент меньшей марки.

Устанавливать железобетонные опоры необходимо только согласно всем правилам и соблюдая технологию безопасности. Перемычки для зданий с кирпичными стенами и других сооружений имеют большой вес, поэтому обращаться с ними нужно крайне осторожно, чтобы избежать травм или повреждения стройматериала.

Хранить ЖБИ опоры необходимо уложенными в штабели высотой не больше 2 м. Между рядами обязательно укладывается прокладка, чтобы они не повреждались из-за собственного веса.

Руководство по оконным перемычкам | Использование, различные типы и стоимость

Оконные перемычки являются жизненно важным конструктивным элементом, присутствующим во всех зданиях, помогая поддерживать целостность стены, поддерживая вес над окном. В этой статье мы рассмотрим основы оконных перемычек, объясним, почему они необходимы, какие типы доступны и сколько они стоят.

Когда окна и двери установлены в сплошной стене, эти проемы, а также окна и двери, установленные внутри, не рассчитаны на то, чтобы выдерживать огромный вес крыши и любых верхних этажей. Для обеспечения структурной целостности здания будут использоваться перемычки.

Оконные перемычки — это балки, которые проходят вдоль верхней части окон, чтобы поддерживать и правильно распределять общий вес конструкции. В прошлом их чаще всего можно было найти в каменных или кирпичных конструкциях, но в настоящее время они являются обязательным требованием в любой постройке без надлежащей поддержки веса.

Компания Building Materials Nationwide предлагает широкий выбор оконных перемычек. Просмотрите полный ассортимент оконных перемычек здесь .

• Cavity Wall Lintels

• Eaves Lintels

• Solid Wall Lintels

• Archformers Lintels

• Timber Frame Lintels

• Concrete Lintels

Различные типы оконных перемычек

Существует множество различных видов оконных перемычек, поскольку существуют разные виды окон и архитектурная эстетика. Не только это, но и некоторые оконные перемычки подходят для более тяжелых конструкций, а другие — для более легких. Выбор правильного типа для вашего окна важен, поэтому, прежде чем приступить к установке перемычки, убедитесь, что вы понимаете различия.

При поиске оконных перемычек важно учитывать, что в пустотелой стене, состоящей из двух сплошных стен с полостью между ними, перемычка должна будет закрывать обе стороны стены или устанавливаться в виде двух перемычек, по одной на каждой сторона. Большинство современных домов имеют полые стены.

• Деревянные перемычки: Наиболее традиционные деревянные перемычки были одними из первых, которые стали использоваться в Великобритании. Из-за ограниченного доступа к качественной древесине за пределами сельской местности она сегодня не так широко используется. Однако их все еще можно найти, особенно в объектах наследия. Их неблагоприятность в современном строительстве связана с тем, что они не такие прочные и долговечные, как другие перемычки, более дорогие и горючие. Существуют ограничения строительных норм в отношении деревянных перемычек, поэтому вам следует проконсультироваться со специалистом, прежде чем рассматривать их установку.

• Кирпичные перемычки: Для легких грузов хорошим выбором являются кирпичные перемычки. Они сделаны из правильно обожженного качественного кирпича и могут быть уложены на торцы или горизонтально. Проемы должны быть небольшими, шириной не более 1 метра и с небольшими нагрузками. Для более тяжелых нагрузок и более широких проемов можно выбрать армированные кирпичные перемычки, укрепленные металлическими прутьями.

• Стальные перемычки: Стальные перемычки являются одним из самых прочных типов перемычек и подходят для большинства конструкций. Они также чрезвычайно долговечны благодаря естественной устойчивости стали к ржавчине и повреждениям, и их намного проще установить, чем большинство других перемычек. Наконец, большинство других оконных перемычек пористые, что делает их склонными к сырости, тогда как сталь является отличным решением для защиты от влаги. Поскольку стальные перемычки тонкие, их можно облицовывать кирпичом, что придает наружной стене более привлекательный вид.

• Каменные перемычки: Как и древесина, камень в наши дни используется реже, вместо этого он используется для каменных строений и исторических зданий. Это связано со сложностью их установки и сложностью поиска. Мало того, каменные перемычки очень тяжелые, что затрудняет их транспортировку, а когда дело доходит до их установки, требуется тщательное планирование. Часто их комбинируют с деревянными перемычками, которые облегчают нагрузку и придают перемычке некоторую упругость, особенно при вибрационных нагрузках.

• Бетонные перемычки: Безусловно, наиболее выгодный и часто встречающийся выбор оконной перемычки. Их популярность обусловлена ​​тем, насколько они универсальны, способны выдерживать большинство нагрузок и подходят для самых разных проемов. Бетон также является очень прочным выбором, который прослужит долгое время. Одним из недостатков является то, что любые появившиеся трещины или повреждения необходимо устранять быстро, иначе через трещину будет проникать вода, которая затем вызовет ржавчину на металлической арматуре внутри.

Вопросы и ответы по использованию оконных перемычек

• Каждому ли окну нужна перемычка? – Оконные перемычки необходимы для распределения веса по стене, а не только на само окно.

• Нужны ли перемычки для окон верхних этажей? – Если вы устанавливаете окна на верхних этажах здания, важно предусмотреть перемычки. Кровля очень тяжелая, даже без дополнительного веса пешеходов.

• Нужна ли маленькому окну перемычка? – Если ширина вашего оконного проема менее 600 миллиметров, возможно, оконная перемычка не потребуется, так как нагрузка будет ограничена. Но всегда лучше спросить инженера-строителя, если вы не уверены.

• Нужна ли круглому окну перемычка? – Круглые окна, как правило, не требуют оконной перемычки из-за существующей арочной опоры. Хотя для больших иллюминаторов на рынке есть круглые перемычки.

• Сколько стоит заменить существующую оконную перемычку? – Если у вас есть старые перемычки, их можно удалить и заменить новыми. Затраты, конечно, будут варьироваться от поставщика к поставщику, но вы можете рассчитывать на то, что заплатите от 650 до 1000 фунтов стерлингов за замену.

• Как определить, является стена несущей или нет? – Вы можете проверить, является ли стена несущей, подтянув половые доски и отметив, в какую сторону идут балки. Если они расположены перпендикулярно стене, то она несущая.

Установите новые оконные перемычки или обновите существующие сегодня

Независимо от того, есть ли у вас эркеры или полые стены, оконные перемычки можно и нужно устанавливать. Они жизненно важны для несущих стен, но также могут быть привлекательным дополнением к стенам, не имеющим веса, и могут продлить срок службы окна и окружающей его кладки. Ознакомьтесь с нашим полным ассортиментом оконных перемычек сегодня ; они идеально подходят как для профессионалов, так и для опытных монтажников.

Наши торговые счета существуют для того, чтобы сэкономить ваше время и деньги при покупке оконных перемычек или любых других материалов у нас. Владельцы счетов имеют доступ к 30-дневному беспроцентному кредиту, быстрой доставке по всей стране и специальному менеджеру по работе с клиентами, назначенному для помощи с крупными или сложными заказами сейчас и в будущем. Зарегистрируйтесь через наш веб-сайт сегодня.

Выбор стальной перемычки – 4 лучших совета профессионала Страница 1 из 0

by metalsupply | 3 февраля 2021 г. | Стальные перемычки

Перемычки — это настоящие рабочие лошадки в доме или каркасе здания, даже если им не уделяется столько внимания, как другим компонентам конструкции. В следующий раз, когда вы обнаружите, что смотрите на недавно построенные дома и восхищаетесь окнами, или проходите мимо недавно построенного банка в вашем городе и замечаете большой дверной проем, помните, что перемычки (и часто стальные перемычки) делают это возможным!

Стальные перемычки являются невероятно важными структурными опорами, о которых в конечном итоге забывают после завершения строительства , когда они сделаны правильно . Если ваш выбор перемычек или применение в строительстве отключены, у вас могут быть большие проблемы. Это может означать все: от превышения вашего общего бюджета на строительство или нарушения местных строительных норм и правил до наихудшего сценария, который может привести к частичному или полному разрушению конструкции.

Давным-давно большинство перемычек, используемых в строительстве, были деревянными, и они до сих пор используются теми, кто предпочитает их эстетику. Но вы не можете превзойти стальные перемычки по их долговечности (и доступности), поэтому рынок для них в строительных работах огромен.

Поскольку выбор правильной стальной перемычки для вашей конкретной работы может быть ошеломляющим, мы подготовили четыре профессиональных совета, которым вы должны следовать, чтобы убедиться, что вы сделали правильный выбор перемычки.

Стальные перемычки Совет №1: определите тип конструкции стены

Чтобы определить правильный выбор стальных перемычек для вашей работы и бюджета, вам необходимо знать тип стены, с которой вы работаете в каждом сценарии. Перемычка, необходимая для внутренней перегородки, может отличаться от той, которая нужна, например, для полой стены.

Прежде чем выбирать стальные перемычки, убедитесь, что вы знаете все конкретные материалы и типы стеновых конструкций.

Стальные перемычки Совет № 2: Знайте свои размеры (и дважды измерьте)

Хотя это верно практически для любого аспекта строительства здания, измерения имеют решающее значение для выбора и применения стальной перемычки. Чтобы определить необходимую длину стальной перемычки, необходимо точно измерить расстояние в свету между каменными опорами. Затем вам нужно будет добавить к этому чистому измерению пролета не менее 150 мм на с каждой стороны для стальной перемычки.

Стальные перемычки Совет профессионала №3: ​​Определите свою опорную нагрузку

Чтобы правильно выбрать стальную перемычку, вы должны понимать, какую нагрузку будет выдерживать перемычка. Эта часть невероятно важна, чтобы избежать любого вида обрушения или угрозы безопасности.

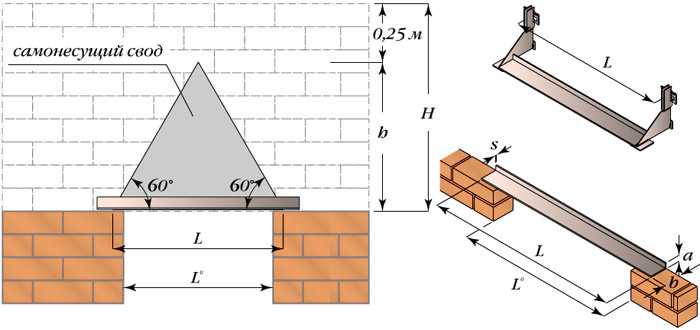

Нагрузки, которые выдерживает перемычка, исходят от каменной кладки, крыши, пола и т. д. Это может быть сложной цифрой для определения, и вам следует обратиться за помощью к специалисту, если вы не уверены в пролетах нагрузки на перемычку и в том, что входит в измерение «безопасной рабочей нагрузки» (SWL).

Стальные перемычки Совет № 4: Соотношения нагрузок

Соотношения нагрузок также имеют решающее значение для выбора правильной стальной перемычки, что восходит к необходимости определения несущей способности и грузовых пролетов. Если вы новичок в этом, потратьте время на освоение использования таблиц диапазона нагрузки; как только вы поймете, как работают таблицы, вы сможете применять коэффициенты, и, в свою очередь, вам будет намного легче выбирать правильные перемычки в будущем.

Почему стальные перемычки?

Клиенты часто спрашивают нас, почему им следует покупать стальные перемычки, а не другие варианты перемычек на строительном рынке. Конечно, есть несколько веских причин, по которым строители выбирают типы перемычек, указанные ниже, будь то общая эстетика конструкции, конкретный запрос владельца здания или даже местная доступность продукта. Конечно, бюджет играет большую роль в любой работе, и он касается каждой двери, каждого окна и, да, каждой перемычки.

Мы обрисовали недостатки этих перемычек, чтобы подчеркнуть причины, по которым часто предпочитают стальные перемычки.

Деревянная перемычка

Эта «старомодная» перемычка, безусловно, использовалась до того, как стали доступны стальные перемычки, но проблемой их использования остается то, что они не только дороги, но и имеют короткий срок службы. Трудно утверждать, что «эстетика» должна преобладать, когда продукт дорог И не прослужит так долго, как альтернатива. Наконец, мы должны также указать на очевидную опасность древесины как пожароопасность, что является одной из многих причин, по которой они больше не являются нормой.

Каменная перемычка

Каменная перемычка превосходит деревянную перемычку с точки зрения экономической эффективности. Поскольку камень широко доступен, он часто используется в перемычках. Это снимает вопрос пожарной безопасности, но все же имеет свои недостатки. Каменная перемычка мало отличается гибкостью, поэтому можно ожидать, что со временем она треснет. Если вы хотите не оставить камня на камне при выборе перемычки, вам действительно следует подумать о стали, прежде чем переходить к камню.

Кирпичная перемычка

Кирпичные перемычки — еще один популярный вариант в строительстве; они не обойдутся в кругленькую сумму и не будут самыми дешевыми. Это чечевица по умеренной цене, которая выполняет свою работу. Но есть и недостаток: кирпичные перемычки обычно используются только в небольших проемах. Другими словами, у вас не будет такой гибкости в плане того, как и где эти перемычки можно использовать в вашем проекте.

Железобетонные перемычки

Железобетонные перемычки широко используются и популярны по многим причинам — тот факт, что они огнестойкие и невероятно прочные, занимают первое место в этом списке.

Выбор стальной перемычки

— 4 лучших совета профессионала Страница 1 из 0

от metalsupply | 3 февраля 2021 г. | Стальные перемычки

Перемычки — это настоящие рабочие лошадки в доме или каркасе здания, даже если им не уделяется столько внимания, как другим компонентам конструкции. В следующий раз, когда вы обнаружите, что смотрите на недавно построенные дома и восхищаетесь окнами, или проходите мимо недавно построенного банка в своем городе и замечаете большой дверной проем, помните, что перемычки (и часто стальные перемычки) делают это возможным!

Стальные перемычки являются невероятно важными структурными опорами, о которых в конечном итоге забывают после завершения строительства , когда они сделаны правильно . Если ваш выбор перемычек или применение в строительстве отключены, у вас могут быть большие проблемы. Это может означать все, от превышения вашего общего бюджета строительства или нарушения местных строительных норм и правил до наихудшего возможного сценария, который может быть частично или полностью разрушенной структурой.

Давным-давно большинство перемычек, используемых в строительстве, были деревянными, и они до сих пор используются теми, кто предпочитает их эстетику. Но вы не можете превзойти стальные перемычки по их долговечности (и доступности), поэтому рынок для них в строительных работах огромен.

Поскольку выбор правильной стальной перемычки для вашей конкретной работы может быть ошеломляющим, мы подготовили четыре профессиональных совета, которым вы должны следовать, чтобы сделать правильный выбор перемычки.

Стальные перемычки Совет №1: определите тип конструкции стены

Чтобы определить правильный выбор стальных перемычек для вашей работы и бюджета, вам необходимо знать тип стены, с которой вы работаете в каждом сценарии. Перемычка, необходимая для внутренней перегородки, может отличаться от той, которая нужна, например, для полой стены.

Прежде чем выбирать стальные перемычки, убедитесь, что вы знаете все конкретные материалы и типы стеновых конструкций.

Стальные перемычки Совет № 2: Знайте свои размеры (и дважды измерьте)

Хотя это верно практически для любого аспекта строительства здания, измерения имеют решающее значение для выбора и применения стальной перемычки. Чтобы определить необходимую длину стальной перемычки, необходимо точно измерить расстояние в свету между каменными опорами. Затем вам нужно будет добавить к этому чистому измерению пролета не менее 150 мм на с каждой стороны для стальной перемычки.

Стальные перемычки Совет профессионала № 3: Определите свою опорную нагрузку

Чтобы выбрать правильную стальную перемычку, вы должны понимать, какая нагрузка будет поддерживаться перемычкой. Эта часть невероятно важна, чтобы избежать любого вида обрушения или угрозы безопасности.

Нагрузки, которые выдерживает перемычка, исходят от каменной кладки, крыши, пола и т. д. Это может быть сложная цифра для определения, и вам следует обратиться за помощью к специалисту, если вы не уверены в пролетах нагрузки на перемычку и в том, что входит в измерение «безопасной рабочей нагрузки» (SWL).

Стальные перемычки Совет № 4: Соотношения нагрузок

Соотношения нагрузок также имеют решающее значение для выбора правильной стальной перемычки, что восходит к необходимости определения несущей способности и грузовых пролетов. Если вы новичок в этом, потратьте время на освоение использования таблиц диапазона нагрузки; как только вы поймете, как работают таблицы, вы сможете применять коэффициенты, и, в свою очередь, вам будет намного легче выбирать правильные перемычки в будущем.

Почему стальные перемычки?

Клиенты часто спрашивают нас, почему им следует покупать стальные перемычки, а не другие варианты перемычек на строительном рынке. Конечно, есть несколько веских причин, по которым строители выбирают типы перемычек, указанные ниже, будь то общая эстетика конструкции, конкретный запрос владельца здания или даже местная доступность продукта. Конечно, бюджет играет большую роль в любой работе, и он касается каждой двери, каждого окна и, да, каждой перемычки.

Мы обрисовали недостатки этих перемычек, чтобы подчеркнуть причины, по которым часто предпочитают стальные перемычки.

Деревянная перемычка

Эта «старомодная» перемычка, безусловно, использовалась до того, как стали доступны стальные перемычки, но проблемой их использования остается то, что они не только дороги, но и имеют короткий срок службы. Трудно утверждать, что «эстетика» должна преобладать, когда продукт дорог И не прослужит так долго, как альтернатива. Наконец, мы должны также указать на очевидную опасность древесины как пожароопасность, что является одной из многих причин, по которой они больше не являются нормой.

Каменная перемычка

Каменная перемычка превосходит деревянную с точки зрения экономической эффективности. Поскольку камень широко доступен, он часто используется в перемычках. Это снимает вопрос пожарной безопасности, но все же имеет свои недостатки. Каменная перемычка мало отличается гибкостью, поэтому можно ожидать, что со временем она треснет. Если вы хотите не оставить камня на камне при выборе перемычки, вам действительно следует подумать о стали, прежде чем переходить к камню.

Кирпичная перемычка

Кирпичные перемычки — еще один популярный вариант в строительстве; они не обойдутся в кругленькую сумму и не будут самыми дешевыми. Это чечевица по умеренной цене, которая выполняет свою работу. Но есть и недостаток: кирпичные перемычки обычно используются только в небольших проемах. Другими словами, у вас не будет такой гибкости в плане того, как и где эти перемычки можно использовать в вашем проекте.

Железобетонная перемычка

Железобетонные перемычки широко используются и популярны по многим причинам — тот факт, что они огнестойкие и невероятно прочные, занимают первое место в этом списке. Однако железобетон со временем дает усадку, что приводит к образованию трещин и общей потере прочности.

Правильные стальные перемычки важны для вашей работы, и мы хотим помочь вам их найти; свяжитесь с Vitz Metals для получения экспертных рекомендаций по нашей продукции и позвольте нам помочь вам выбрать лучшие продукты по лучшим ценам.

Руководство по строительству | Перемычки

Перемычки Контурные

Назначение перемычек — обеспечивать перенос кладки над проемом в стене и передавать нагрузку на стену по обе стороны от проема. Над дверями и окнами необходимо использовать перемычки, так как рамы сами по себе не способны нести нагрузку.

Высокое напряжение в кирпичной кладке может быть вызвано узкими простенками между проемами, ширину этих простенков необходимо контролировать. Дополнительную информацию и рекомендации см. в Техническом руководящем документе А Строительных норм и правил. В случаях, когда пролет перемычки превышает 3 м, может потребоваться проектирование инженером. Используемый инженер должен иметь квалификацию по результатам экзамена, заниматься частной практикой и иметь страховку профессиональной ответственности.

Два наиболее распространенных типа перемычки:

1) Перемычки металлические штампованные.

2) Сборные композитные перемычки

Штампованные металлические перемычки и детали подшипников

В отношении защиты от коррозии, торцевой опоры, нагрузки, проникновения воды, грузоподъемности, огнестойкости и термических свойств соблюдаются инструкции изготовителя, изложенные в соответствующих При установке необходимо соблюдать сертификат соглашения.

Показаны типичные минимальные требования к подшипникам и DPC.

Схема C1 — Типовая деталь перемычки из штампованного металла

Схема C2 — Типовая деталь перемычки из штампованного металла — пролет менее 2,25 м

Необходимо проверить требования производителя в отношении состояния подшипников. Сливные отверстия должны быть предусмотрены на расстоянии 450 мм от центра, где внешняя створка представляет собой кирпичную кладку или облицованный бетон.

Закрытие полостей

Полые барьеры должны быть предусмотрены для противопожарной защиты вокруг проемов в полых стенах в соответствии со следующим:

1. В верхней части наружной полой стены (каменной или каркасной конструкции), включая любую фронтонную стену.
2. Вертикально на стыке разделяющей стены и любой такой стены с наружной полой стеной (см. схему 12 TGD B, см. раздел H этого приложения).
3. Над ограждениями к защищенной лестнице (см. Схему 11 ТГД Б, см. Раздел Н настоящего приложения).
4. Вокруг всех проемов (окна, двери, вентиляционные отверстия, служебные ящики и т. д.) в рамной конструкции.

Там, где разделительная стена встречается с внешней стеной, стык должен быть оснащен барьером для полостей в соответствии со схемой 12 Технического руководства B 2017 или, при отсутствии полостей, поддерживать огнестойкость разделительной стены или, в случае систем наружной изоляции противопожарная перегородка в пределах изоляции в плоскости разделяющей стены.

Примечание:

Информация, показанная ниже, относится к отдельно стоящим домам.

Диаграмма C4 — Типичные детали закрытия полости — металлическая перемешка ближе

Диаграмма C5 — Типичная полость с полостью — Главный пластичный.

Диаграмма C7 – Типовые детали закрытия полости – cill

Композитные перемычки

Краткое описание

При проектировании и изготовлении композитных перемычек из предварительно напряженных железобетонных перемычек, действующих вместе с монолитным блоком или монолитным бетоном, следует руководствоваться приведенными ниже рекомендациями.

В составной перемычке предварительно напряженная перемычка работает с зоной кладки или монолитного бетона, уложенной сверху для обеспечения поддержки. Предварительно напряженная перемычка, как и сталь в усиленной балке, сопротивляется растягивающей силе, в то время как блочная конструкция сопротивляется сжимающей силе.

Отсюда и термины «композитная перемычка», «компрессионная блокировка» и «компрессионная зона».

Следует отметить, что считается, что перемычка не обладает прочностью до возведения над ней блочной кладки или монолитного бетона.

Таблица C1 – Типовая спецификация предварительно напряженной перемычки

Диаграмма C8 – Измерение пролетов крыши и пола для определения нагрузок на пол и крышу

Требования и материалы стен

Перемычки должны изготавливаться в соответствии с И.С. EN 845-2 2003 + A1 2013 Спецификация для вспомогательных компонентов для кирпичной кладки – Часть 2: Перемычки.

Стеновые материалы

Бетонные блоки: Должны соответствовать I.S. EN 771-3: 2011 +A1 2015 Спецификация для блоков каменной кладки Часть 3: Блоки каменной кладки из заполнителя (плотные и легкие заполнители).

Раствор: Должен соответствовать I.S. EN 998-2: Спецификация 2016 на раствор для кладки. Часть 2: Раствор для кладки. 1:1:6 Цемент/известь/песок или 1:6 Цемент/песок (с пластификатором). 9.

Опора перемычки

Подшипник 150 мм требуется, если пролет перемычки менее 1,5 м; При пролете перемычки от 1,5 до 3 м требуется 200 мм.

Подстилка для перемычки

На опорах замажьте перемычки раствором и, где возможно, соорудите перемычки так, чтобы они опирались на полные, прочные блоки.

Подпирание во время строительства

До тех пор, пока кладка или бетон над перемычкой не созреют, перемычку необходимо подпирать с интервалом не более 1,2 м. Перемычки должны быть закреплены на расстоянии 1,2 м от центра (максимум) до тех пор, пока композитная кладка или бетон не созреют.

Заполнение раствором швов

Убедитесь, что все вертикальные и горизонтальные швы в кладке в области композитной перемычки полностью заполнены. В композитных перемычках засыпка ракушек не допускается.

Укладка монолитного бетона

При укладке монолитного бетона в водонепроницаемую опалубку убедитесь, что опалубка смачивается перед укладкой бетона, а также что удобоукладываемость смеси позволяет бетону полностью уплотняться и вибрировать .

Стены из пустотелых блоков толщиной 215 мм

В области кладки композитных материалов необходимо использовать полнотелые блоки.

Подвески для балок, DPC и т.д.

В зоне комбинированного действия никакие нагрузки не должны создаваться балками перекрытий, подвесками для балок, DPC или любыми другими вспомогательными компонентами. ЦОД следует строить вне зоны сжатия.

Диаграмма C9 – Типовая установка ЦОД вокруг перемычек

Полые стены

Во избежание мостика холода каждый лист пустотелой стены должен быть на отдельной перемычке. В зоне составного действия предусмотреть анкеры на расстоянии 225 мм по вертикали.

ВАЖНОЕ ПРИМЕЧАНИЕ

В пределах зоны сжатия в ряду кладки никогда не оставляйте и не вырезайте отверстия для коммуникаций над предварительно напряженной перемычкой.

Допущения относительно расчета и нагрузки

Нагрузки на деревянный пол

Следующие рекомендации по проектированию применимы для жилых домов с деревянными полами до 3-х этажей.

ПРИМЕЧАНИЕ. Это руководство не распространяется на перемычки, поддерживающие бетонные перекрытия.

Расчетные таблицы допущений

Следующие допущения были сделаны при подготовке расчетных таблиц, подробно описанных в этом разделе:

Нагрузки на деревянный пол без перегородок

92

Приложенная нагрузка на пол на перемычке

Таблица C2 – Приложенная нагрузка на пол на перемычке

Приложенная нагрузка в таблице выше рассчитывается как общая нагрузка на пол, умноженная на половину пролета пола.

Нагрузки на скатную крышу

Следующее руководство по проектированию применимо для крыш домов простой планировки с деревянными полами высотой до 3 этажей.

Конструкция крыши

Деревянные фермы используются в современном строительстве крыш для распределения нагрузки с крыши на несущие стены. В таблице ниже приведены данные о нагрузке на крышу, которая должна применяться в этих ситуациях. В традиционных крышах используются стойки и прогоны для распределения части нагрузки на внутренние стены. В подобных случаях уменьшите нагрузки, указанные в таблице ниже, на треть.

Примечание: При отсутствии прогонов уменьшение невозможно.

Таблица C3 – Прикладываемая нагрузка на перемычку – до 45 градусов наклона

Приложенная нагрузка в приведенной выше таблице рассчитывается как соответствующая нагрузка на крышу, умноженная на половину пролета крыши.

Допущения, сделанные при оценке постоянных и остаточных нагрузок в конструкции крыши:

Постоянная нагрузка на откос

Бетонная черепичная крыша – собственный вес: 0,68 кН/м^2; 92.

Композитные полосы кладки в стенах полости

Таблица C4 — Композитные полосы масонства в стенах полости

Diagram C10 — Типичная головка окна — Наземный пол — Masonry Linttels Lints Lints Lints Lints Lints Lints Lints Lints Lints Lints Lints in Davels in Davels in Davely in Davely in Dabram 1007.

Диаграмма C11 — Типичная деталь оконного проема — первый этаж — каменные перемычки в полых стенах

Кладочные композитные перемычки в стенах толщиной 215 мм

Таблица C5 — Композитные полосы кладки в 215 -мм стенах

Диаграмма C12 — Типичная деталь головки окон — первое место — кладовая полосы в 215 мм стенах

диаг. первый этаж – каменные перемычки в стенах толщиной 215 мм

Перемычки из монолитного бетона в пустотелых стенах

Таблица C6 – Композитные перемычки из монолитного бетона в пустотелых стенах

Диаграмма C14 – Типичная деталь оконного проема – цокольный этаж – монолитные бетонные перемычки в пустотелых стенах

Бетонные композитные полосы in -situ в 215 мм стенах

Таблица C7 — Композитные линтели бетона на месте в 215 мм стенах

Diagram C16 -Head. монолитные бетонные перемычки в стенах толщиной 215 мм

Диаграмма C17 – Типичная деталь оконного проема – первый этаж – монолитные бетонные перемычки в стенах толщиной 215 мм

Конструкция крыши слухового окна нагрузки, а также нагрузки на крышу; нагрузки на пол также должны включать нагрузки на перегородки, где это уместно. Мансардная крыша относится к конструкции крыши, где пространство крыши используется как жилое пространство.

Рассчитайте дополнительную нагрузку, воздействующую на пол слухового окна, используя Таблицу C2, затем добавьте ее к нагрузке на крышу (которая взята из Таблицы C3) и используйте сумму двух значений для расчета необходимой глубины композитной перемычки.

Для мансардных крыш уменьшение для конструкции разрезной крыши в Таблице C3 не допускается.

*Диаграмма C18 — Детали размеров пролетов крыши и пола — конструкция слухового окна *

Важное примечание:

1. В зоне составных работ используйте только сплошные бетонные блоки или кирпич.

2. В зоне составного действия никакие нагрузки не должны создаваться балками перекрытий, подвесками балок, ДПК или любыми другими вспомогательными элементами. ЦОД следует строить вне зоны сжатия.

Таблица C4A – Композитные перемычки из кирпичной кладки в полых стенах

Перемычки из монолитного железобетона

Используйте Таблицу C8 в любой ситуации, когда используются монолитные железобетонные перемычки. Таблица C8 дает рекомендации относительно рабочего диапазона.

Таблица C8 – Монолитые железобетонные перемычки

Диаграмма C19 – Монолитные железобетонные перемычки

Металлические опорные уголки для внешней створки

Используйте Таблицу C9 для руководства, когда металлические уголки используются для поддержки внешней створки. Таблица C9 дает рекомендации по используемым размерам рабочего пролета и угла.

Таблица C9 – Металлические опорные уголки для внешней створки

Металлические перемычки из нержавеющей или оцинкованной стали могут использоваться в соответствии с рекомендациями производителя в отношении нагрузки и пролета.
