Какие провода закладывать для подключения домофона в квартире

27 января 2020

Видеодомофонная система состоит из нескольких устройств, соединенных проводами. Каждый провод, при этом, имеет своё назначение и должен быть определённого типа. Обычно в подобных системах нужны кабели для:

• передачи видео/аудио сигнала
• подачи напряжения питания.

В зависимости от конфигурации может понадобиться несколько проводов для одного и другого.

Тип используемого кабеля зависит от длины линии, места его прокладки и технологии передачи сигнала. Поэтому необходимо принимать во внимание расположение вызывной панели – на небольшом расстоянии внутри подъезда многоквартирного дома или далеко на уличной калитке частной усадьбы. А также, аналоговый или цифровой сигнал будет передаваться.

Провода для видеодомофона в квартире

Выбор проводов для квартирного видеодомофона проще из-за небольших расстояний между элементами системы и преимущественно внутренней прокладки.

Для наиболее распространенной конфигурации домофона в квартире понадобятся:

1. Провод подачи питания на монитор. Это может быть ПВС или ШВВП кабель 2х0,75.
2. 4-жильный провод к вызывной панели. Идеальный вариант, который гарантирует отличную совместную работу монитора и панели вызова – КВК (кабель для видеонаблюдения комбинированный). Он состоит из коаксиального кабеля с сопротивлением 75 Ом и двух многожильных проводов. Обеспечивает передачу видео/аудио и подачу питания для камеры видеопанели. Также подойдут провода типа ШВЭВ (шнур комбинированный для домофонов и систем контроля доступа для прокладки внутри зданий с оболочкой из ПВХ) и КСПВ (кабели для систем передачи в виниловой оболочке). ШВЭВ состоит из нескольких жил, одна из которых помещена в экранирующую оплётку, допускает передачу видеосигнала на расстояние до 60 м. Сигнальный провод КСПВ имеет однопроволочные медные жилы, покрытые полиэтиленовой изоляцией.
3. Для цифровых устройств подойдёт UTP кабель («витая пара»). Экранированная «витая пара» (FTP) обеспечит передачу видео на расстояние до 100 м.
4. 2-жильный ШВВП для подключения вызывной панели к электромеханическому замку.

Рекомендации по выбору кабеля

Для лучшего понимания того, какие провода к домофону вам понадобятся, стоит заранее определиться с его моделью и прочитать рекомендации производителя по установке.

Выбирая кабель, обращайте внимание на качество: материал жилы и изоляции. По стандартам, в токопроводящих линиях должна использоваться медная проволока. Продукции со стальной проволокой, покрытой тонким слоем меди, лучше избегать. Такой провод подвержен коррозии, что может привести к выходу из строя подключаемого оборудования.

Также учитывайте, что кроме проводов, вам может понадобиться распаечная коробка, блоки питания, БУЗ (блок управления замком) и дополнительное оборудование.

Рассказать

Поделиться

Твитнуть

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Как подключить трубку домофона в квартире

Домофон – устройство, запрещающее или позволяющее вход. Популярность его в последнее время все время растет и уже даже обошла ранее повсеместно используемые кодовые замки входных дверей в подъезд.

Продают и устанавливают домофоны специализирующиеся на этом компании. Тут можно выбрать наиболее подходящее устройство. Самостоятельно провести установку можно, но нужно иметь определенные навыки и четко следовать прилагаемой инструкции Нужно только выбрать подходящий установочный комплект и собрать необходимые для работы инструменты.

Как устроен домофон

Состоит полезное устройство из таких деталей:

• трубки, устанавливаемой в квартире. Она служит для того, чтобы хозяева могли услышать и принять посланный им вызов, осведомится о визитере и открыть подъездную дверь;
• замок или то самое запирающее устройство служит для контроля состояния двери. Оно может быть как магнитным, так электромагнитным;
• панель для вызова. Нужна она для набора определенного кода и вызова хозяев. Панель бывает кнопочной, с визуальным определителем, со считывателем кода с магнитной карточки или специального ключа;
• модуль коммутатора передает абоненту сигнал от панели.

Установка

Трубку можно установить в где угодно, главное – чтобы был слышен звонок. Самое лучшее место – в прихожей у двери в квартиру. Как говорят уже производившие эту операцию домашние мастера, самый сложный процесс – проложить правильно кабель. Сначала необходимо найти его конец, ведь он идет от вызывающего устройства. Как правило, находится искомое внутри щитка, расположенного на лестничной площадке.

Найденный кабель придется удлинить и соединить с так называемой витой парой, ведущей к трубке домофона. Этот провод прокладывают в стене, сделав в ней каналы насадкой для дрели. После помещения провода внутрь канала, последний заделывают алебастром и шпаклюют.

Стену можно и не трогать, а провод провести по специальным пластиковым трубкам-каналам, следя, чтобы они не находились рядом с силовым кабелем.

Когда провода проложены, можно монтировать и саму трубку. На стене делают отметки, по ним сверлят небольшие отверстия, в которые вставляют чопики, а потом и саморезы. Далее к трубке домофона подключают провода и прикручивают ее на место. Учтите, все вышеописанные работы следует делать аккуратно, не торопясь, сверяясь со схемой и инструкцией.

Теперь можно проверить, все ли работает. Если сигнал с панели вызова не проходит, то что-то сделано неправильно и придется переделывать.

Как выбрать домофон в квартиру смотрим в видео:

Поделиться

Твитнуть

25.09.2015

Что делать со старой системой внутренней связи в вашем здании

Брайсон Хайл | Системы внутренней связи

Если в вашем доме установлена ​​старая система внутренней связи, очень важно решить проблему как можно скорее. Устаревшее оборудование может создать много проблем для арендаторов и персонала. Это может ухудшить впечатление арендатора и увеличить ваши эксплуатационные расходы. Не говоря уже о том, что это может даже отпугнуть потенциальных жильцов. С учетом сказанного пришло время найти решение для вашего старого домофона.

В этом блоге вы узнаете, как определить, устарела ли ваша система внутренней связи, и что делать, если это так. Кроме того, вы узнаете о преимуществах модернизации вашей системы внутренней связи и узнаете, какую новую систему следует выбрать.

Этот пост охватывает:

• 5 признаков того, что у вас старая система внутренней связи
• Что можно сделать со старой системой внутренней связи?
• Преимущества модернизации старой системы внутренней связи
• Какую систему внутренней связи следует обновить?

5 признаков того, что у вас старая система внутренней связи

Идентификация старой системы внутренней связи дверного звонка не всегда очевидна. В зависимости от вашей модели он может оставаться гладким и стильным снаружи. Однако у него могут быть серьезные внутренние проблемы, связанные с его возрастом. По этой причине важно знать, на что обращать внимание при определении необходимости замены вашей системы внутренней связи.

Старая система внутренней связи показывает много проблемных признаков, в том числе:

1. Дата появления: Если ваш домофон выглядит старым, скорее всего, так оно и есть! Устаревший внешний вид отпугивает потенциальных арендаторов, потому что он может отражать состояние других удобств в собственности. Кроме того, если это выглядит плохо снаружи, скорее всего, аппаратное обеспечение внутри тоже.
2. Статический динамик: Старые динамики внутренней связи со временем приходят в негодность из-за простого износа. С возрастом появляется жужжание или статические помехи. В результате становится намного труднее услышать, что идет через них.
3. Неисправная проводка: Защитный барьер, обернутый вокруг медной проводки, служит всего около 25 лет. В этот момент он трескается, обнажая провод. В свою очередь, старая проводка домофона может прийти в негодность быстрее, чем должна. В конце концов, это вызывает проблемы с электричеством и перестает работать.
4. Частое техническое обслуживание: Периодический ремонт или техническое обслуживание — это нормально. Однако частые ремонты выявляют более серьезные проблемы с системой. Ремонт может быстро окупиться, поэтому лучше инвестировать в новую систему.
5. Жалобы жильцов: Когда вы получаете несколько жалоб от жильцов, пришло время отправить вашу старую домофонную систему дверного звонка на обочину. Негативный опыт владения недвижимостью отпугивает арендаторов, что еще больше увеличивает эксплуатационные расходы.

Что можно сделать со старой системой внутренней связи?

Очень важно найти решение для вашей старой системы внутренней связи. В противном случае вам будет сложно заполнить вакансии и удержать жителей. К счастью, есть несколько решений для рассмотрения.

Вот что можно сделать со старым домофоном :

• Ремонт: Вы можете сохранить свою текущую систему внутренней связи после капитального ремонта. Устранение аппаратных проблем может вдохнуть новую жизнь в ваш домофон, но это не продлится так долго, как новая система. Что еще более важно, ваша система может быть слишком старой для ремонта. Таким образом, вам будет трудно найти запасные части или профессионала, который знает, как выполнить ремонт.
• Удалить: Удаление старого домофона — отличный выбор, если в вашем объекте он не используется или реализовано другое решение для контроля доступа. Устранение аппаратных средств освободит место на участке и уменьшит его неприглядный внешний вид.
• Скрытие: Одним из вариантов экономичного решения является скрытие старой системы внутренней связи. Но имейте в виду, что сокрытие старого домофона — это лишь краткосрочное решение.
• Заменить: Если ваша старая телефонная переговорная система слишком устарела для ремонта, вы можете заменить ее аналогичной моделью. К сожалению, переход на аналогичную модель может привести к тем же проблемам, что и ваша старая система. Кроме того, затраты могут быстро возрасти, если ваша система замены имеет другие требования к установке, которые необходимо выполнить.
• Модернизация: Модернизация вашего старого домофона — лучшее решение, потому что оно модернизирует вашу собственность. Установите новую современную систему внутренней связи, которая привлечет потенциальных арендаторов.

Узнайте о преимуществах видеодомофонов и о том, как работает видеодомофон ButterflyMX:

Преимущества обновления старой системы внутренней связи

не должен терпеть. Перейдите на современную систему внутренней связи с множеством функций, чтобы получить максимальную отдачу от затраченных средств.

К самым большим преимуществам модернизации вашей системы внутренней связи относятся:

• Снижение эксплуатационных расходов: Современная система требует меньшего обслуживания и ухода вместо того, чтобы постоянно ремонтировать старый дверной домофон. Это особенно актуально, если вы выбираете облачную систему внутренней связи. Таким образом, программное обеспечение обновляется автоматически, и вы можете удаленно настраивать права доступа арендатора.
• Привлекайте молодых арендаторов: Миллениалы и поколение Z арендуют больше, чем любое другое поколение. Эти поколения также больше привлекают современные умные технологии. Таким образом, переход на новый домофон поможет привлечь больше потенциальных арендаторов.
• Удовлетворить и удержать арендаторов: Ваши нынешние арендаторы будут рады узнать, что вы выбрасываете старый, особенно если у них возникли проблемы со старой системой внутренней связи. После того, как ваш новый домофон будет установлен, арендаторы будут иметь лучший опыт работы с недвижимостью. В результате они с большей вероятностью будут продлевать свои договоры аренды.
• Повышение безопасности: Старые домофоны, вероятно, имеют проблемы с безопасностью, такие как восприимчивость к зуммеру. Но многие современные домофоны имеют видеовозможности, которые делают фотографии с отметками даты и времени каждого входа в дверь. Арендаторы также могут видеть, кого они впускают, посредством двустороннего видеозвонка с посетителем. Эти функции повышают безопасность и дают жильцам душевное спокойствие.
• Управление посетителями: Наконец, вы и ваши жители можете лучше управлять посетителями с помощью новой системы внутренней связи. Устаревшие домофоны не могут подключаться к другим технологиям. Но современные домофоны, такие как интеллектуальная система внутренней связи, могут интегрироваться с другими решениями для контроля доступа, такими как элементы управления лифтом и клавиатуры. Таким образом, посетители могут получить доступ только к авторизованным областям.

Какую систему внутренней связи следует обновить?

Если у вас старая система внутренней связи, вам следует перейти на интеллектуальную видеодомофонную систему ButterflyMX.

ButterflyMX представила интеллектуальную систему видеодомофона в 2015 году. С тех пор она была установлена ​​более чем в 10 000 зданий и 1 миллионе квартир. Если вы хотите лучшего для своей собственности и арендаторов, ButterflyMX — правильный выбор.

Преимущества интеллектуального видеодомофона ButterflyMX включают:

• Облачное программное обеспечение: Видеодомофон ButterflyMX работает с облачным программным обеспечением. В результате вам не придется хранить данные на большом сервере. Вместо этого все данные хранятся в облаке, доступ к которому можно получить с помощью ОС ButterflyMX.
• Мобильное приложение: Видеодомофон ButterflyMX работает в паре с мобильным приложением, которое позволяет арендаторам управлять доступом в здание, впускать посетителей, видеть, кто запрашивает доступ, обновлять свои учетные данные для доступа и многое другое.
• Видеокамера: ButterflyMX добавила видеокамеру в домофон, чтобы арендаторы могли видеть, с кем они разговаривают, прежде чем впустить их внутрь. Таким образом, жильцы чувствуют себя в безопасности в отношении того, кого они впускают. Что еще более важно, камера делает фотографии каждого человека, входящего в здание, с отметкой времени. Эти изображения хранятся в облаке и могут быть просмотрены в любое время.
• Беспроводной: В отличие от устаревших домофонов, видеодомофон ButterflyMX является беспроводным. Таким образом, вам не придется платить дорогостоящие сборы за установку для подключения домофона к встроенному оборудованию. Вместо этого для домофона требуется только три подключения: питание, интернет и открытие двери.
• ПИН-код доставки: Вместо того, чтобы водители-доставщики использовали каталог внутренней связи, вы можете установить уникальные ПИН-коды доставки для каждого курьера. Тогда жителям не нужно быть дома, когда доставят посылку.
• Альтернативные способы входа: Помимо открытия в мобильном приложении ButterflyMX, жители могут открыть дверь или ворота самостоятельно с помощью PIN-кодов, голосовых команд или Apple Watch.
• Управление лифтом: Видеодомофон ButterflyMX интегрируется с управлением лифтом, предотвращая доступ гостей на другие этажи. Таким образом, когда арендатор впускает посетителя, посетитель может попасть на этаж арендатора только при использовании лифта.

Многоквартирные домофоны — Руководство по обновлению

Теги: многоквартирные домофоны | домофон | домофон кондоминиум | домофон в кондоминиуме | домофон для кондоминиума | система видеодомофона для кондоминиумов | кондоминиум домофон | системы входа в многоквартирные дома | домофонные системы

Вероятно, вы являетесь членом правления многоквартирного дома или управляющим недвижимостью. У вас может быть устаревшая проводная система внутренней связи, которая больше не работает, и вы ищете способ обновить ее, не нарушая банк. Эта статья постарается помочь вам в поиске новой системы внутренней связи.

Домофонная система

Основные выводы из этого поста в блоге:

• Типы систем, доступных на рынке
• На какие функции обратить внимание?
• Каковы различные риски и проверки
• Типы домофонов для многоквартирных домов

Есть два типа устаревших домофонов, с которыми мы сталкиваемся в многоквартирных домах.

Почему квартиры переходят на новые домофоны

• Старые системы были проданы компаниями, которые больше не существуют и не имеют запасных частей
• Отсутствие удаленной разблокировки двери или возможности впустить людей, когда вас нет дома
• Нет возможности проверить, кто находится у двери, прежде чем позвонить им. Неудивительно, что каждый год крадут посылки на 6 миллиардов долларов
• Постоянное техническое обслуживание проблемы с входными системами вашего многоквартирного дома
• Изменения на месте, которые требуют, чтобы управляющий недвижимостью выезжал на место и обновлял систему или платил охранной компании 200 долларов каждый раз, когда что-то нужно изменить
• Отсутствие современных методов доступа в здания, таких как использование видеодомофона , телефон или фейсконтроль для зданий.

Типы устаревших домофонов:

Проводные домофоны

Многие домофонные системы устанавливаются во время строительства. Возможно, вы используете встроенный зуммер, чтобы впустить людей. Проводная внутренняя связь вызывает приемник внутри устройства, и вы можете нажать кнопку, чтобы открыть дверь.

система внутренней связи для кондоминиума

Системы внутренней связи телефонной линии

Домофонные системы, такие как Doorking, Linear и Viking и многие другие, работают путем подключения к телефонным линиям через стационарную или сотовую VOIP. Обычно они звонят человеку, и человек может нажать 9чтобы отпереть дверь.

Почему бесполезно пытаться перейти на другой проводной домофон

• Проводные домофоны требуют повторной проводки всего здания, что невозможно при модернизации существующих зданий к существующим проводным сетям и по-прежнему получать устаревшие возможности. Это может быть даже невозможно из-за отсутствия доступа к этим кабельным трассам в существующих зданиях
• Большинство устаревших систем входа в многоквартирные дома часто имеют общий PIN-код, который известен всем, их соседям и бывшим девушкам
• Растущее поведение жителей требует новых предложений. Например. рост краж посылок требует возможности видеть, кто находится у двери, прежде чем впустить их, иначе вы продолжите наблюдать рост краж посылок и взломов

А как насчет аудиодомофонов телефонных линий?

Телефонные переговорные устройства получили широкое распространение и до сих пор продаются в больших количествах.

Почему видеодомофоны не годились для многоквартирных домов?

• Телефонные переговорные устройства были экономически эффективным оборудованием и установкой
• Телефонные линии стоили 50–90 долларов США в месяц за фиксированную плату за стационарную связь
• Видеодомофоны традиционно были слишком дорогими, как с предоплатой, так и с постоянной оплатой
• Вандализм был проблемой для сенсорных систем
• Не у всех в здании были смартфоны, чтобы использовать видеосвязь через приложение

Несколько вещей изменились за последние годы, массовым всплеском стало внедрение систем видеодомофонии.

Почему сегодня популярны видеодомофоны в многоквартирных домах

• Системы входа в многоквартирные дома оснащены современными функциями, которые очень полезны для жильцов. Например. вы можете удаленно открыть дверь для людей, даже когда вас нет дома, с помощью мобильного приложения
• Системы видеодомофона позволяют видеть человека, проверять, кто он, прежде чем удаленно звонить ему в
• Многие новые системы зуммера имеют дверь квартиры телефонная функция, которая позволяет жителям принимать обычные телефонные звонки, как в старой школе, вместо видеозвонков. Это означает, что он может работать для людей с любыми предпочтениями
• Современные системы видеодомофонии, такие как Swiftlane, поставляются с удобными методами контроля доступа для жителей, такими как мобильная разблокировка, разблокировка лица, голосовая разблокировка двери и многое другое прошлое

Видеодомофон SwiftlaneSwiftlane – современная система доступа в многоквартирные дома

34 фактора, которые необходимо учитывать при покупке квартиры Домофон

Мы собрали самые важные вопросы, которые необходимо задать человеку при оценке компаний, занимающихся домофонной связью, и выборе продукта.

Процесс замены устаревшей системы внутренней связи на видеодомофон

Чтобы заменить проводную систему внутренней связи на видеодомофон, выполните следующие действия:

• Компания, занимающаяся внутренней связью, демонтирует существующий домофон на вашей входной двери.
• Они заменят его новой видеодомофонной системой
• Вы сможете избавиться от существующей стационарной связи, если она есть, и сэкономить ежемесячную плату, которую вы будете платить за нее
• Умные домофоны подключены к облаку, поэтому они могут подключать видеовызовы через серверы, а не через телефонные линии. Это означает, что нет необходимости заменять или удалять проводку, которая существует в здании. Существующий блок приема дверного зуммера в каждой квартире может перестать работать
• Жильцам предлагается загрузить приложение, которое может принимать видеозвонки на ходу, а также предоставляет жильцам возможность подписаться на современные функции, такие как мобильный телефон и разблокировка дверей по лицу.

Домофон — ухо шпиона? / Хабр

Еще во времена аналоговых телефонных дисковых аппаратов ходили слухи о прослушивания линии, даже о возможности слушать обстановку без поднятия трубки и разговора по ней. С появлением кнопочных телефонов проблема вроде бы ушла, к тому же в связи с принципами коммутации сигналов на витой паре это было проблематично.

В статье описана версия, — что если, сегодня эта возможность перекочевала в домофонные сети, более того, используется для негласного вмешательства в частную жизнь?

В эпоху цифровых технологий ничто не должно казаться заоблачным.

Возможно, в своем доме тоже следует тщательно выбирать слова и темы для житейских разговоров, какими безобидными они бы не были, если не сегодня, то в ближайшем будущем.

Сегодня почти в каждой квартире установлен домофон, в частности, УКП — абонентское устройство (устройство квартирное переговорное), выполненное в виде телефонной трубки, именуемой в простонародье — аудиотрубка.

Сперва немного теории о видах домофона

По принципу функционирования домофоны бывают аналоговые и цифровые.

По назначению делятся на индивидуальные и многоабонентские (многоквартирные), которые, как правило, устанавливают в подъездах многоквартирных домов, обеспечивая связь между посетителями и владельцами квартир.

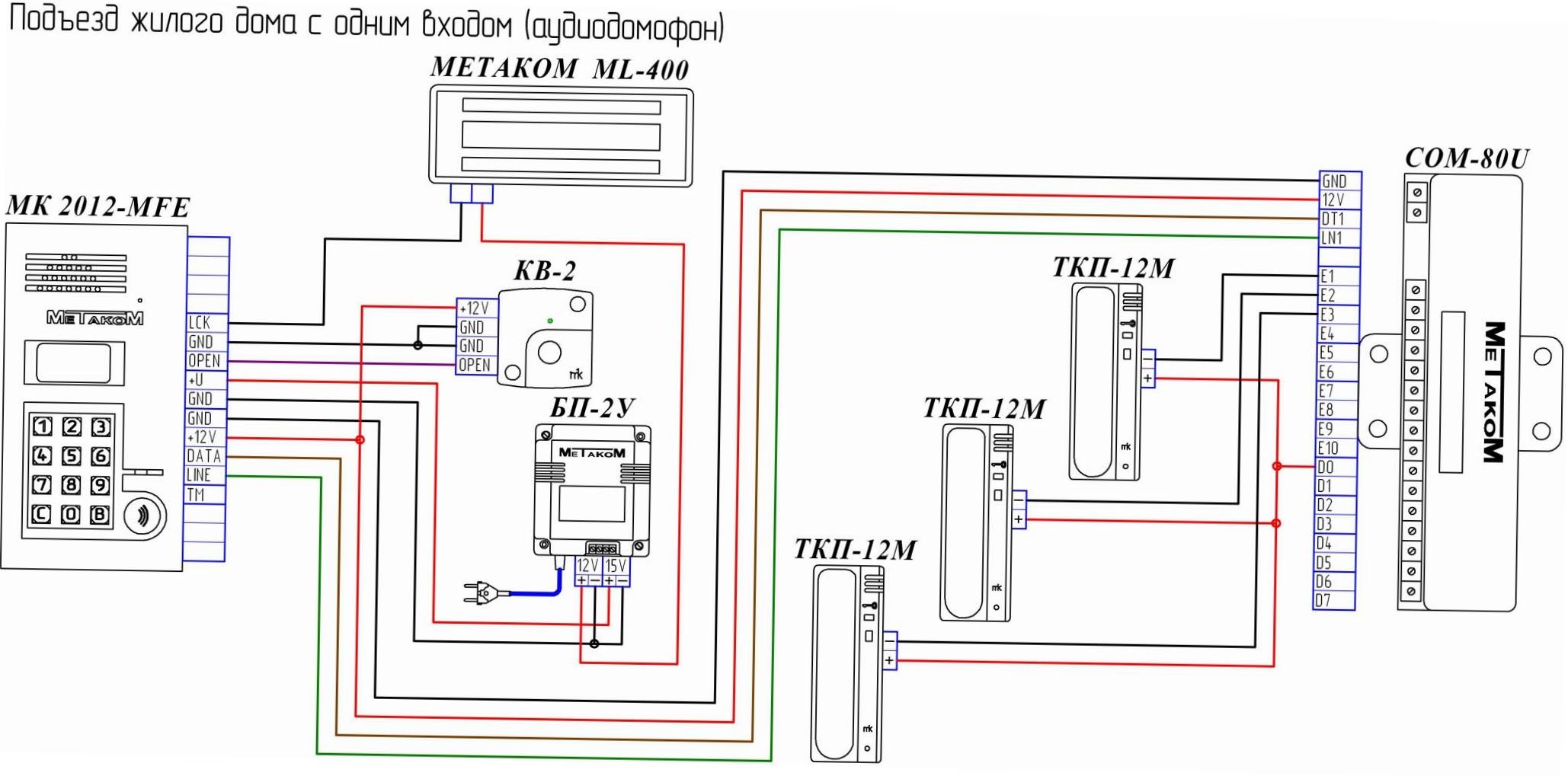

Многоквартирный домофон работает по схеме мини АТС (аналоговой или цифровой).

Аналоговые (координатная система адресации) работают по принципу обычной телефонной связи с помощью аналогового коммутатора (мини АТС) и специального многожильного шлейфа, соединяющего коммутатор с квартирами, они более распространены и менее затратны.

Цифровые в разводке по подъезду используют всего два провода (двухжильный провод) для связи со всеми квартирами в подъезде, причем цифровой домофон имеет возможность осуществления дополнительных функций, таких как внутренняя связь (интерком) между жильцами подъезда и консьержем, обслуживающим данное устройство. Еще есть видеодомофоны, а также GSM с функцией переадресации звонка.

Об аудиотрубке

В ней кроме динамика и микрофона размещается кнопка управления электромагнитным/электромеханическим замком подъездной двери.

Она работает по принципу так называемой дуплексной связи – это двусторонняя связь, которая может осуществляться одновременно.

При нажатии кнопки «открыть», а также снятии трубки квартирного переговорного устройства происходит изменение сопротивления телефонной линии, которое воспринимается микропроцессорным устройством (коммутатором) и оно посылает соответствующие сигналы.

Все принципиальные схемы аналоговых аудиотрубок практически идентичны, просты, но в тоже время хитро выполнены. Суть в том, что динамик в повешенном состоянии трубки всегда включен непосредственно в линию, впрочем как и микрофон через резистор.

Для тех, кто не умеет читать радиосхемы, поясню на примере самой распространенной аналоговой трубки ТКП-12М (от «Метаком»).

Обесточить всю схему можно лишь выключив аппарат переключателем, если таковой имеется. Но все равно, при поднятии трубки цепь снова оказывается запитана. Динамик включен напрямую, а при ответе — через резистор (делитель напряжения). Подстроечный резистор R5 предназначен для регулировки баланса между динамиком и микрофоном. Другой радиокомпонент, влияющим на слышимость из динамика является конденсатор С4, но не суть.

Здесь проблема даже не в том, слушает микрофон или нет, а в том, что громкоговоритель является ухом абсолютно во всех конструкциях аудиотрубок. Не многие знают, что тот же динамик (телефонный капсюль) вполне может выступать в роли микрофона, пусть не с лучшим качеством звука и характеристиками. В данном случае рассматриваемой схемы применяется динамический капсюль SD-150.

Про капсюли

Телефонные капсюли бывают электромагнитные, электродинамические, пьезоэлектрические.

Электромагнитные содержат постоянный магнит и ферромагнитную мембрану, электродинамические — катушку с постоянным магнитом с подвижным элементом, а пьезоэлектрические основаны на пьезоэффекте.

В отличие от головки громкоговорителя (динамика), капсюль не имеет диффузора или рупора, поэтому его использование в качестве микрофона проблематично (но все же возможно).

Так вот, наш капсюль имеет хорошие электроакустические характеристики. Чувствительность выше 90дБ в диапазоне от 200 до 4000 Гц, R~120 Ом.

Что имеем?

Телефонный капсюль трубки постоянно включен в линию домофонной связи.

Трубка с капсюлем лежит на корпусе аппарата и повернута к нему, который имеет отверстия, тем самым корпус являет собой увеличенную площадь диффузора, а вдобавок еще всей стены при настенной установке устройства.

Предположим, некто имеет умысел прослушать, записать и проанализировать разговоры. Домофонные сети здесь идеальный инструмент на эту роль: жильцы сами платят за поддержку инфраструктуры, ставят в свой дом добровольно.

Причем цифровые модели позволяют решить такие задачи куда эффективнее, более избирательно, их активация будет незаметна, а разобраться обывателю в логике вшитой в чип программы уже почти невозможно, в общем, позволит снимать полноценное домашнее видео.

В сети можно найти рассказы, когда людям поступают звонки не в те квартиры, они оказываются запараллелены либо интерком-разговоры дублируются на другие квартиры. Все это можно списать на ошибки, но когда живешь в эпоху цифровых технологий, ничто не должно казаться заоблачным.

Это не безумная идея, но почему-то эту тему не затрагивает и не изучает никто, об этом нет статей, не прочтешь ни в одном форуме радиолюбителей.

Тема ходит на уровне кухонных домыслов.

Во всяком случае, имея в своем доме постороннее навострившееся ухо, следует тщательнее выбирать слова и темы для житейских разговоров, какими безобидными они бы не были.

Следует рассматривать все вышенаписанное — предположением, не лишенным смысла. Доказательств умышленного использования спец.аппаратуры для слежки за жильцами здесь нет, пока каждый это не проверит, если ему позволят.

2188S (2188S) Auth Флоренция Двунаправленный усилитель внутренней связи для квартиры

Приобрести 2188S Auth Florence Apartment Intercom двунаправленный усилитель внутренней связи
• 589,60 долларов США

Описание

Двунаправленный усилитель 2188S – один вход, винтовые клеммы, регуляторы громкости и тембра
2188S Управляет одним входом. Стальной корпус защищает внутреннюю печатную плату. Поверхностный монтаж в подсобных помещениях. Питание 16 В переменного тока со стандартной задержкой почтового замка.

Размеры: 6-7/8” В x 4-7/8” Ш x 1-5/8” Г

Проводка:
1. Вся проводка должна быть из олова/меди 22AWG, если не указано иное.
2. Прокладывайте все провода внутренней связи отдельно от всех проводов переменного тока.
3. Не прокладывайте провод тамбурного громкоговорителя в одном кабеле с квартирным сигнальным и общим квартирным проводом.
4. Не используйте термостат или телефонный провод.

2188S Auth Florence Усилитель двунаправленной внутренней связи для квартиры

Поиск и устранение неисправностей Система внутренней связи Auth-Florence

Вся система отключена
Проверьте наличие напряжения 16 В переменного тока на вторичной обмотке трансформатора и 120 В переменного тока на первичной обмотке трансформатора. Если светодиод горит, проверьте внешнюю проводку и выполните прямую проверку с помощью одной из квартирных станций, чтобы исключить полевую проводку.

Нет разговора
Проверьте проводку к клеммам C и T, а также проверьте, не замкнута ли проводка к динамику вызывной панели или нет. Станция Suite может быть протестирована с другим работающим устройством.

Нет прослушивания
Проверьте проводку к клеммам C и PT или короткое замыкание между клеммами C и T. Проверьте, не замкнута ли проводка к динамику вызывной панели или нет. Станция Suite может быть протестирована с другим работающим устройством.

Дверца не работает
Проверьте проводку, ведущую к дверному замку, на короткое замыкание и обрыв или неисправность дверного замка. Убедитесь, что шунты правильно настроены для типа открывания двери и что соединения с соответствующим выходом выполнены. Проверьте проводку к клеммам C и D или PDR и SC (в зависимости от типа станции).

Нет сигнала вызова
Проверьте проводку к клемме B или BW к вызывной панели, соответствующим кнопкам вызова вызывной панели и терминалу SIG станции люкс. Станция Suite может быть протестирована с другим работающим устройством.

Чрезмерный фон или искажение
Проверьте, не проложены ли провода слишком близко к электропроводке или электрическим устройствам; усилитель установлен слишком близко к трансформаторам или другим электрическим устройствам; витая пара не используется по назначению; или громкость голоса усилителя установлена ​​слишком высокой.

Радиопомехи
Соедините клемму G усилителя с заземлением. Примечание: Это соединение не показано на схеме подключения, так как его добавление не всегда улучшает ситуацию. Если проблема не устранена, обратитесь к представителю завода или сервисной службы.

Колебание (обратная связь или вой)
Уменьшайте громкость голоса, пока колебание не исчезнет. Проверьте громкоговоритель вызывной панели на 45 Ом.

Поток сигналов и теория работы усилителя AF1000 и системы внутренней связи
В следующем примере описывается многоквартирная система внутренней связи, использующая AF1000 в сочетании с 4-проводной абонентской станцией. См. также рис. 5 на стр. 8.

Кнопка вызова
Нажатие кнопки вызова абонентской станции на входной панели направляет сигнал вызова с терминала B или BW на AF1000 на терминал SIG (тональный вход) на соответствующем Станция Люкс. Затем этот сигнал проходит через динамик и возвращается в AF1000 через разъем C (общий аудиосигнал). Если используется трель и функция сигнала входа активна, сигнал также будет слышен через динамик вызывной панели при нажатии кнопки вызова.

Кнопка разговора
При нажатии кнопки разговора на станции люкс внутренний динамик станции люкс подключается к клеммам C и T AF1000, который служит аудиовходом для усилителя. Затем звук усиливается и отправляется на разъемы SC и S, которые подключены к динамику вызывной панели (режим динамика).

Кнопка прослушивания
При нажатии кнопки прослушивания на станции Suite внутренний динамик станции Suite подключается к клеммам C и PT (4W) усилителя AF1000, который служит аудиовыходом усилителя. Это позволяет абонентской станции принимать усиленный звук, принимаемый усилителем на клеммы SC и S от динамика вызывной панели (режим микрофона).

Дверная кнопка
Нажатие дверной кнопки на абонентской станции создает замыкание между терминалами C и D на AF1000. Это состояние воспринимается усилителем и вызывает активацию открывания двери. Это состояние также вызывается замыканием клемм 1 и E, как это обычно делается почтовым замком.

Доставка товаров из Чикаго, Иллинойс и Аврора, Колорадо

Руководство по технологии коммерческой системы внутренней связи

Если вы ищете коммерческую систему внутренней связи, вы можете искать систему для промышленной, заводской или производственной среды. Или система, которая работает для розничных магазинов, складов, отелей, медицинских учреждений, ресторанов или офисов. Многоквартирные дома, такие как кондоминиумы и квартиры, также подпадают под коммерческие.

Существует некоторое совпадение между системами внутренней связи, которые работают для каждого из этих различных типов коммерческой недвижимости, но основное различие зависит от того, есть ли в здании несколько арендаторов или один арендатор, например, между караульным помещением и воротами. На нашем сайте многоквартирные домофоны мы называем квартирными домофонами. У них есть функции, которые работают для любого мультитенантного приложения.

Итак, выбрав между несколькими арендаторами и одним арендатором, вам нужно решить, нужна ли вам беспроводная или проводная система. Очевидно, что если вы не можете проложить провода, вам нужна беспроводная связь. Затем между этими двумя категориями есть несколько технологий на выбор в зависимости от того, как вам это нужно. Об этих технологиях мы поговорим ниже.

Беспроводные коммерческие системы внутренней связи

Не все беспроводные технологии доступны как для нескольких арендаторов, так и для одного арендатора. Для приложений с одним арендатором вы можете использовать все технологии, описанные ниже. Мультитенант более ограничен, поскольку для него требуется какое-то подключение к Интернету или сотовой связи, чтобы он мог связываться с людьми по их телефонам. Не существует беспроводных систем, которые связываются со стационарными станциями в офисах или квартирах по радиоволнам. Однако существуют многопользовательские системы с видеомониторами Wi-Fi. Они используют службу Wi-Fi для подключения к Интернету, и с ними будет взиматься ежемесячная плата за облачные услуги.

Проводные коммерческие системы внутренней связи

В большинстве проводных коммерческих систем для соединения станций используется кабель CAT-5 или CAT-6. Если у вас однопользовательское приложение с менее чем десятью станциями, по-прежнему доступна очень простая двухпроводная система. У нас также есть квартирный домофон, который использует три или четыре провода и может обслуживать сотни квартир, многоквартирных домов или офисных помещений.

Технологии коммерческих систем внутренней связи

Ниже обсуждаются различные типы доступных коммерческих систем.

Двухстороннее радио Коммерческие системы внутренней связи

Наиболее распространенными и первыми на рынке были переговорные устройства внутренней связи, использующие частоты двусторонней радиосвязи. Преимуществом их является их дальность действия и более низкая стоимость. Вы можете использовать либо портативные двусторонние радиостанции, либо настенные или настольные радиостанции внутренней связи базовых станций. Некоторые из этих радиостанций можно запрограммировать на активацию переключателя в домофоне, и этот переключатель может подключаться к открывателю двери или ворот, свету или любому устройству, которое вы хотите активировать удаленно. Эти интеркомы представляют собой радиостанции с функцией «нажми и говори», как и двустороннее радио.

Эти радиодомофоны используют рабочие частоты в диапазонах UHF и VHF. Если вы уже используете двустороннюю радиосвязь в своем бизнесе, есть большая вероятность, что вы используете УВЧ-радиостанции. Мы можем согласовать частоту этих радиостанций, чтобы вы могли использовать их с нашими телефонными будками. УВЧ-радиостанции в бизнес-диапазоне требуют лицензии FCC для работы на используемой частоте.

Еще одна беспроводная коммерческая система внутренней связи представляет собой не столько продукт одного производителя, сколько совокупность беспроводных переговорных устройств и двусторонней радиосвязи. Эта система MURS основана на совместимых продуктах на радиочастоте MURS. MURS расшифровывается как Multi-Use Radio Service и представляет собой двустороннюю радиослужбу, состоящую из пяти частот в диапазоне VHF (Very High Frequency). В отличие от большинства частот в диапазоне VHF, для работы MURS не требуется лицензия FCC.

Несмотря на то, что каналов всего 5, для каждого канала можно выбрать один из 38 «тихих кодов» или подканалов, чтобы вы не слышали разговоры других пользователей на этом канале. Вы будете слышать разговоры только с радиостанций, настроенных на тот же канал и код тихого звука, что и ваша радиостанция. В большинстве областей частоты MURS используются очень слабо, поэтому вы не найдете большой конкуренции в эфире.

Что хорошо в MURS, так это то, что вы можете получить портативные двусторонние радиостанции, коммерческие базовые станции, наружные переговорные устройства/автоматы вызова, беспроводные приемники громкой связи (PA) и даже детекторы движения, которые передают устное предупреждающее сообщение на другие устройства MURS. . Для деловых, промышленных или коммерческих приложений система MURS отлично подходит, поскольку она может преодолевать множество помех и препятствий, которые возникают в этих приложениях.

Самым большим преимуществом MURS является ассортимент, который он предлагает. Некоторые производители заявляют о радиусе действия в четыре мили. Разумеется, этот диапазон — это прямая видимость без препятствий между домофонами. Радиус действия этих домофонов можно даже увеличить, добавив внешнюю антенну с высоким коэффициентом усиления поверх вашего бизнеса или даже автомобиля, если вы используете там устройство.

Если вам нужна беспроводная система громкой связи, есть беспроводное устройство громкой связи, которое работает со всеми радиостанциями MURS. Для розничного бизнеса, который обслуживает клиентов напрямую, есть даже беспроводное устройство MURS, которое позволяет покупателям нажать кнопку и вызвать помощь через переданное записанное сообщение на другие радиостанции.

Нет видео версий двусторонних радиодомофонов.

2-сторонняя радиосвязь Беспроводная телефонная будка

В приведенном выше обсуждении двусторонней радиосвязи есть одно устройство, которое заслуживает отдельного упоминания. Это беспроводная телефонная будка.

Если вам нужно, чтобы клиенты, студенты, сотрудники или кто-либо еще мог общаться с вами из отдаленных районов вашего кампуса или собственности, телефонная будка или телефонная будка — это один из способов сделать это. Телефонная будка — это коробка из металла, стекловолокна или прочного пластика, которая содержит беспроводную радиосхему, которая позволяет кому-то нажать кнопку, чтобы позвонить в центральный пункт для получения помощи. Эти телефонные будки также позволяют звонить на портативное радио, чтобы помощь могла быть мобильной.

Преимущество беспроводной телефонной будки заключается в том, что вы экономите деньги, поскольку вам не нужно прокладывать траншеи и прокладывать дорогой кабель к устройству. Вам также не нужно платить за эфирное время или телефонные услуги с этими беспроводными системами. Как уже упоминалось, еще одним преимуществом является то, что, поскольку устройство является беспроводным, люди, контролирующие устройства, могут носить с собой портативные радиостанции, которые связываются с телефонной будкой. Это позволяет вашим наблюдателям быть мобильными.

Дальность действия этих устройств составляет несколько миль, которую можно увеличить, добавив внешнюю антенну. Некоторые устройства могут использовать радиоретрансляторы, чтобы еще больше расширить этот диапазон.

Если у вас есть двусторонняя бизнес-радиостанция, вам понадобится система, которую можно интегрировать. Некоторые телефонные будки можно запрограммировать на совместимость практически с любой маркой радиостанций бизнес-диапазона VHF или UHF.

Вы можете получить телефонные будки, для которых требуется лицензия FCC, или вы можете получить устройства, сертифицированные для использования на специальных безлицензионных рабочих частотах MURS FCC, о которых говорилось выше. Если вы выберете лицензионную версию, получить 10-летнюю лицензию обычно не слишком сложно или дорого.

Одной из проблем, с которой вы можете столкнуться при установке телефонной будки, является нехватка электроэнергии. Эти телефонные будки позволяют использовать батареи или питание от сети переменного тока. Или они могут использовать дополнительную солнечную энергию, чтобы они могли работать несколько дней в один солнечный день.

Если ваша система работает от батареи, телефонная будка имеет режим экономии заряда батареи. В этом режиме питается только самое необходимое для работы, и аппарат не может принимать звонки на него; он может только звонить. Вы можете подключить внешний датчик для автоматического перевода устройства в режим полной мощности при обнаружении кого-либо рядом с коробкой. Это позволит вам позвонить ему.

Если вам необходимо дистанционно управлять воротами, магнитными дверными замками или шлагбаумами с помощью портативной двусторонней радиосвязи или настольной базовой станции внутренней связи, выберите телефонную будку с такой возможностью. С помощью этой способности вы можете впустить кого-то в ворота или дверь, когда они вас позовут. Есть устройства, которые также позволяют включать стробоскоп в месте вызова, чтобы привлечь к нему внимание.

Еще одной полезной функцией является возможность для телефонных ящиков сохранять голосовое сообщение, которое воспроизводится, когда кто-то нажимает его кнопку. Это может быть сообщение, которое дает вызывающему абоненту конкретные инструкции о том, что делать. Эти устройства также могут отправлять второе и другое голосовое сообщение на центральный пункт мониторинга или портативные радиостанции. В этом сообщении может быть указано местоположение телефонных будок, или это может быть экстренное сообщение какого-либо типа.

Добавив детектор движения или какое-либо другое устройство обнаружения, вы можете получать оповещения, когда это устройство обнаружения активируется. Некоторые телефонные будки отправляют либо тональное оповещение, либо пользовательское голосовое оповещение при изменении состояния датчика обнаружения. Если на это голосовое сообщение не ответили немедленно, предупреждающее сообщение будет повторно отправлено несколько раз.

Цифровая беспроводная телефонная будка

Цифровые интеркомы имеют полнодуплексную (свободные руки) двустороннюю связь, которая передается по радиоволнам между телефонной будкой и внутренним базовым блоком. Они используют цифровую технологию с расширенным спектром, которая обеспечивает шифрование, поэтому никто не может подслушать разговор. Они могут достигать дальности до 4000 футов, но они более восприимчивы к препятствиям на пути. Отличительной особенностью этих телефонных будок по сравнению с телефонными будками с двусторонней радиосвязью является то, что они имеют функцию громкой связи, поэтому нет необходимости говорить по нажатию. Они недоступны в видео версии.

Абонент GSM или сотовой сети

Абоненты сотовой связи работают в сети сотовой связи и звонят на любой стационарный или мобильный телефон, поэтому вы можете находиться где угодно и разговаривать с посетителями. Поскольку эти телефонные будки требуют обслуживания сотовой связи в том месте, где вы их устанавливаете, будет взиматься ежемесячная плата.

Есть некоторые уникальные функции, такие как возможность открытия ворот на основе идентификатора линии вызывающего абонента. Вы предварительно программируете телефонные номера в системе, чтобы определенные посетители могли просто позвонить по внутренней связи, и в зависимости от их идентификатора линии вызывающего абонента дверь или ворота откроются.

Расстояние, на которое они могут общаться, практически бесконечно, поскольку они подключены к сотовой сети и могут звонить куда угодно.

Чтобы использовать один из этих домофонов, вы просто подписываетесь на услугу, использующую GSM (например, AT&T или T-Mobile), устанавливаете так называемую SIM-карту (модуль идентификации абонента) и вставляете ее в слот внутри домофона. модуль контроля. Когда кто-то нажимает кнопку на интеркоме, он набирает номер в сети сотовой связи и совершает вызов на любой стационарный или мобильный телефон, где бы этот телефон ни находился. Если в том месте, где вы хотите разместить домофон, есть сотовая связь, вы можете разместить его там. Вы даже можете питать устройство от солнечной энергии.

Сотовый домофон Особенности:

• При нажатии кнопки вызова последовательно звонит до 4 телефонных номеров.
• Удаленное программирование блоков с помощью приложения
• Автоматическое управление открытием/закрытием ворот в течение 7 дней с помощью приложения
• Использование приложения для запуска, блокировки или разблокировки реле
• Просмотр журнала действий (узнайте, кто и когда открывал ваши ворота)

Wi-Fi Call Box

Wi-Fi Call Box используют ваш домашний или рабочий интернет-сервис для связи с приложением на вашем смартфоне или планшетном ПК. Вам нужен хороший сигнал Wi-Fi в том месте, где вы хотите разместить телефонную будку. Некоторые системы также допускают проводное соединение Ethernet, поэтому есть способы расширить Ethernet на большие расстояния, если у вас нет сигнала Wi-Fi. Также можно использовать недорогие удлинители Wi-Fi.

Эти телефонные будки также передают видео и аудио, чтобы вы могли видеть и слышать посетителей, а также открывать дверь или ворота. Домофон имеет полноцветную видеокамеру, которая появляется прямо в приложении на вашем телефоне.

Вы также можете открыть ворота с помощью телефона (при условии, что у вас есть электрический открыватель ворот). Если ваш механизм открывания ворот имеет возможность запирания, вы также можете запереть ворота с помощью приложения.

Если приложение установлено на телефоне нескольких пользователей, система уведомит всех пользователей о входящем звонке. Когда кто-то выбирает вызов, другие получают баннер, который уведомляет их об ответе на вызов. Разговаривать с посетителем может только один человек.

Даже когда вы находитесь вдали от дома, вы все равно можете принимать звонки. Вы можете использовать тарифный план вашего мобильного телефона для приема звонков, или если вы подключены к Wi-Fi, то плата за передачу данных не взимается. Ежемесячная плата за использование этого типа системы не взимается.

Вызов Wi-Fi лучше всего использовать для однопользовательских приложений. Мультитенантные продукты обычно являются аппаратными и используют облачные сервисы, за которые взимается ежемесячная плата.

Блок вызова VoIP (проводной CAT-5)

Блок вызова шлюза VoIP обычно использует кабель CAT-5 Ethernet. Они могут быть связаны с существующими сетями передачи данных или могут находиться в собственной сети. У нас есть система с исключительным звуком и функцией шумоподавления, которая работает в самых шумных и суровых условиях. Мы часто используем эту систему на автомобильных весах, что является одним из самых сложных условий для коммерческой внутренней связи. Существуют также способы преобразовать телефонную будку VoIP в беспроводную.

Существуют также интеркомы VoIP, которые можно подключить к вашей телефонной системе VoIP, если она у вас есть. Если вам нужен домофон для двери или ворот и вы хотите подключить его к существующей телефонной системе, то это самый экономичный способ.

Функции коммерческой внутренней связи

Ниже приведены описания некоторых специальных возможностей, которыми могут обладать коммерческие системы внутренней связи.

Функции многопользовательской внутренней связи

Многопользовательская внутренняя связь требует некоторых уникальных возможностей по сравнению с однопользовательскими системами. Когда посетитель подходит к двери или воротам, ему нужен способ связаться с конкретным человеком, квартирой или офисом. Это делается несколькими способами в зависимости от системы. Во-первых, на интеркоме может отображаться экран, который пользователь прокручивает, чтобы найти и выбрать нужного арендатора. Также может быть клавиатура, поэтому, если они уже знают номер устройства, они могут просто ввести его, и вызовы внутренней связи. Третий способ для некоторых зданий — иметь прямую кнопку для каждого юнита. Посетитель нажимает кнопку, помеченную для человека, которого он хочет.

Хотя наличие одной кнопки на устройство может быть самым простым для посетителей, это наименее желательно, когда приходит время изменить имя арендатора. Кнопки могут иметь физические метки, которые необходимо изменить, что невозможно сделать удаленно. Блоки с дисплеем на них можно изменить удаленно с помощью программного обеспечения или интерфейса администратора.

Подключения к воротам и дверям

Нам часто задают вопросы о том, может ли домофон подключаться к конкретной двери или приводу ворот, чтобы активировать ее. Ответ почти всегда положительный. Единственным исключением является случай, когда устройство открывания ворот имеет проприетарное беспроводное соединение, такое как Liftmaster с myQ. Наши домофоны не могут подключаться по беспроводной сети с помощью myQ, однако вы можете подключить два провода от наших домофонов к любому устройству открывания ворот, включая устройства открывания ворот Liftmaster с MyQ. Коммерческая система внутренней связи с разблокировкой двери, по сути, имеет замыкающий переключатель, который затем может управлять любой электрической дверной защелкой, магнитным замком или приводом ворот. Вам просто нужно соединить два провода между ними.

QR-коды для доступа посетителей

С помощью одной многопользовательской системы жители могут отправлять ограниченные по времени QR-коды посетителям по электронной почте или текстовым сообщением. Они отлично подходят для вечеринок или гостей, проживающих с арендатором. Поднесение QR-кода к камере активирует электрическую дверную защелку, подключенную к домофону. Эти QR-коды могут иметь неограниченное использование, одно использование на посетителя или ограничены по дате или времени. Система может отправлять SMS-оповещения, когда посетители используют эти QR-коды.

Распознавание лиц

Одна система для мультитенантных приложений имеет дополнительную камеру распознавания лиц, которая обеспечивает быструю разблокировку за одну секунду, которая работает на расстоянии до трех футов и в широком диапазоне роста людей. Он предлагает ряд новых инновационных функций, обеспечивающих полностью настраиваемое решение для контроля доступа жильцов и посетителей в кондоминиумах, многоквартирных домах, офисных зданиях, закрытых поселках, промышленных зданиях и даже жилых домах для одной семьи.

Интеграция с Amazon Alexa или Siri

С помощью одной многопользовательской системы Amazon Alexa уведомляет арендаторов, когда к ним приходит посетитель, и позволяет им удаленно открыть дверь практически из любого места.
