Вопрос как правильно произвести подключение розетки стоял перед каждым. Перед тем как подключить розетку нужно определиться с некоторыми вопросами. При этом нужно учесть какой провод необходимо проложить к ней, сколько он сможет выдержать нагрузок. Для обычной розетки хватает провода минимум в полтора квадрата. Он сможет выдержать не меньше четырех киловатт мощности, а это три подключенных утюга. Нужно помнить, что розетки и выключатели подключают по-разному, к ним прокладывают и провода разного сечения. Частоустановка розеток производится подключением от одной к другой, что позволяет сэкономить провода и время, средства. Но подключение розетки таким способом снизит максимально возможную мощность приборов, которые можно будет к ним подключить.

Подключение и установка розетки

Вопрос какие розетки наилучшим образом подходят для определенных задач можно решить в магазине проконсультировавшись со знающим продавцом или знакомым электриком. Перед тем как выбрать и купить розетки и выключатели нужно учесть и то какой максимально возможный диаметр провода к ним можно будет подключить. Чаще всего для подключения розеток применяют провод шввп, который может быть разного диаметра, а также он имеет разное число жил и подойдет для подключения тройного выключателя.

Если выключатель будет установлен на светильник, в котором используются светодиодные лампы, то к нему можно провести провод малого диаметра, поскольку они потребляют очень мало мощности. В некоторых случаях чтобы провести проводку может понадобиться покупать специальный кабель канал, который можно пустить по плинтусу или потолку и скрыть в нем провод, не прокладывая штробы в стене.

Чаще всего в обычном доме или квартире розетки подразделяют на группы по признакам, например, разделяя их по отдельным помещениям, или по их предназначению.

Если они разделены по назначению, то отделяется отдельная группа:

• для подключения кондиционера,
• бойлера,
• плиты или стиральной машинки.

Разделение производится в щите, где каждая из групп розеток подключена к определенному автомату.

В магазинах продаются розетки, рассчитанные на подключения трех проводов, с учетом заземления. Но в большинстве квартир и домов страны проложена двухпроводная система электрики. Часто заземляющий провод, он бывает желто-зеленого цвета, подключают к нолю. Для обеспечения защиты от перегрузок нужно учесть, что номинальный ток срабатывания автомата должен быть на сорок пять процентов меньше максимальной нагрузки цепи или провода. Если по подсчетам получается так, что хватит провода сечением в один миллиметр, то значит с учетом запаса необходимо монтировать провод минимум полтора квадрата.

Иногда может понадобиться подключить розетку и выключатель вместе. Схема их монтажа может быть разной, например, для блока этой пары она может быть следующей:

1. от распределительной коробки нужно проложить трехжильный провод, к розетке подключается заземление, ноль и фаза;
2. фазу от розетки проводят к выключателю;
3. от выключателя ее же тянут к осветительному прибору;
4. от коробки к светильнику протягивают ноль и заземление.

Заземление для розеток

Чтобы проложить в квартиру заземление необходимо сделать следующее. На лестничной площадке в месте расположения распределительного щита есть его заземление. К нему нужно подключить провод и протянуть его к себе в квартиру. Использую шину заземление можно распределить по всем комнатам, помещениям. Лучше всего для этого применить медный провод.

Не стоит выполнять заземление за счет подключения к нолю. Такой способ применяют только в редких случаях, при таком подключении часто возникают проблемы в работе розеток с заземлением. Способов подключения розеток может быть несколько, но в любом случае необходимо помнить об их дальнейшей безопасной работе. Если человек в чем-то не уверен, забыл что-то или сомневается, то лучше обратиться за помощью к профессионалам.

Любой материал для установки электрических приборов можно выгодно приобрести, посетив интернет-магазин электрики 220, в котором представлен самый широкий ассортимент подобной продукции по выгодной стоимости.

Свяжитесь с нами

За 28 лет работы компания SOKOL стала лидером на рынке электро-светотехники. В год мы обслуживаем более 25-ти тысяч постоянных клиентов: это как крупные строительные холдинги, так и частные электрики.

Нашей работой довольны такие партнеры как :
ДТЭК, КиевГорСтрой, Киевский Метрополитен , Эпицентр, Леруа Мерлен, Новая Линия, Киевстар, Укрзалізниця, ОЛДИ, ФОРА, Glusco.

Присоединяйтесь к программе лояльности SOKOL PARTNER и Вы будете работать по лучшим ценам в Украине.

✖

схемы и как правильно подключить

Схема подключения светильника при объединении розетки и выключателя в одном блоке

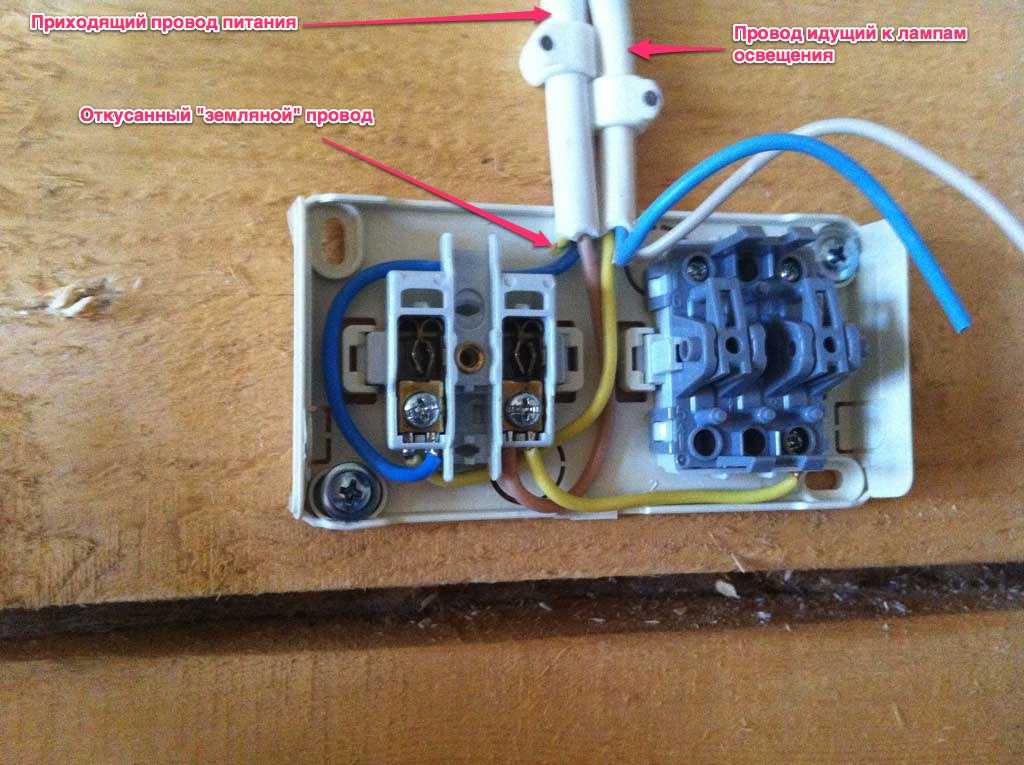

Объединенные в одном корпусе розетка и выключатель – далеко не редкость. Сегодня на заводах их выпускают большим тиражом. Их главные преимущества – экономия проводов и места, меньшие трудовые и временные затраты и высокая безопасность в эксплуатации. Чтобы соединить прибор с лампочкой, необходимо выполнить следующие действия:

1. Подготовить место на поверхности стены под подрозетник. В современных домах из железобетонных элементов уже имеются посадочные отверстия с проводкой. Если их нет, нужно воспользоваться перфоратором. В деревянных домах часто применяют накладные конструкции с внешней проводкой.
2. От главного электрощитка к распределительной коробке прокладывается двухжильный провод. По нему будет идти фаза и ноль.
3. С распредкорпусом также нужно соединить паражильный проводник от лампочки и три провода от блока с выключателем и розеткой.
4. Источник тока в щитке подключается с проводами: фаза посылается на розетку и выключатель.
5. Нулевые жилы лампочки и розетки необходимо соединить с аналогичным проводом общей электросети.
6. Остальные две жилы (идущие от патрона люстры и выключателя) объединяются и изолируются.
7. При наличии проводника «земля» в корпусе выключателя-розетки необходимо соединить его с заземляющим проводником.

Такая схема подключения позволит использовать независимо друг от друга объединенные в один модуль приборы. Однако существует иная методика – когда ток в розетку подается в положении включенного выключателя и наоборот. При таком варианте алгоритм действий следующий:

1. Подготавливается место установки (по выше приведенной схеме).
2. К распределительной коробке подводятся три двухжильных проводника – по паре (фаза + ноль) от розетки, выключателя и щитка.
3. Фазную жилу общей сети необходимо соединить с аналогичным проводом выключателя.
4. Нулевая ветка перекручивается с проводом от розетки
5. Два оставшиеся свободными проводника в устройстве соединяются между собой.

Важно! Приведенная схема подсоединения коммутируемой посредством выключателя розетки пригодна для редкого употребления. Например, она может использоваться для включения и выключения лампочки в подвале, питаемой через удлинитель с вилкой.

Инструменты и материалы для монтажа

Какие материалы и инструменты нам понадобятся для монтажа и подключения выключателя к электролампочке?

• Выключатель.
• Электрокабель. В нашем случае не важно, какой электрокабель будет использован, медный или алюминиевый. Но, если вся электросеть квартиры или дома выполнена из медного кабеля, то нужно ставить медный. Если из алюминиевого, то алюминиевый.
• Распределительные коробки. Они используются для укладки соединений электросети. Не бойтесь ставить распределительные коробки. При использовании коробок уменьшается вероятность нарушения целостности соединений, а значит, снижается риск возникновения короткого замыкания.
• Электроиндикаторная отвертка. Она нам понадобится для определения рабочей и нулевой фаз в электропроводе, для проверки наличия тока в сети.
• Кусачки. Они будут нужны для разрезания провода.
• Плоскогубцы. С их помощью делаются более крепкие скрутки проводов.
• Изолента и сизы. Соединения проводов, оголенные концы должны быть заизолированы. Их обвертывают изолентой, затем надевают на соединение сиз. Он представляет собой колпачок и обеспечивает надежность соединения.
• Крепежный элемент. При работе на деревянных поверхностях понадобятся хомуты. С их помощью гофра крепится к стене. При монтаже провода на каменной поверхности нужны будут клипсы, хомуты, саморезы, дюбеля. Но самым надежным крепежным элементом до сих пор считается вырезанная из алюминиевой банки полоска с гвоздем посередине.
• Подрозетник. Представляет собой стальное или сделанное из полимерных материалов устройство, по форме напоминающее стакан. Предназначен подрозетник для установки выключателя или розетки.
• Перфоратор. Он понадобится для того, чтобы вскрыть штукатурку, иначе говоря, проштробить, сделать отверстия. Если выключатель ставится на новом месте или в первый раз, то нужна будет еще и фреза размером с дно подрозетника. С ее помощью в стене делают отверстие, в которое потом ставят подрозетник.

Как подключить одноклавишный выключатель от розетки

Нередко в решении практических задач при подключении дополнительных светильников или просто лампочек возникает потребность подсоединить выключатель от розетки. Сделать это можно двумя способами:

1. Подключением фазы от розетки и нуля с землей от распредкоробки, когда светильник находится близко к последней.
2. Подсоединением фазы, нуля и земли от розетки, когда лампочка находится далеко от источника и тянуть провода через всю квартиру является нецелесообразным.

Интересно! В конечном итоге хозяину решать, какой вариант выбрать. Однако следует учесть, что если розетка постоянно нагружается мощными приборами, то ее контакты могут быстро ослабнуть. Со временем это приведет к ухудшению питания прибора освещения. Механизм последовательных действий для подключения для обоих версий ничем не отличается (за исключением подключенного питания) от того, когда розеточный вывод уже подключен и эксплуатируется, и приведен ниже.

Розетка для плиты

Разновидностей розеток для электроплиты много, но обо всех можно сказать одно — очень часто установленная розетка мешает придвинуть плиту вплотную к стене. Это касается как обычных плит, так и встраиваемых духовых шкафов. Чтобы не попасть в просак, во время монтажа проводки я предусматриваю место в стене под установочную коробку за плитой. В стене выбирается углубление, ставится распредкоробка с небольшим запасом провода. Теперь, не зависимо от типа, вилка от плиты будет гораздо меньше выпирать из стены и не будет мешать установке. Если стена облицована гипсокартоном, устанока упрощается — гипс прорезается по размеру, коробка прикручивается к стене под гипсом. В таком варианте можно будет без проблем смонтировать силовую розетку или сделать соединение клемной колодкой.

Можно ли подключить к выключателю розетку

Полноценная совместная работа розетки и выключателя, если первая питается от последней, практически невозможна. Однако существует некоторые вариативные методы, чтобы соединить их. Рассмотрим их детально.

Розетка вместо выключателя

Установить розетку вместо имеющегося выключателя можно, например, когда требуется провести ряд временных работ по ремонту или отделке помещения с помощью электрооборудования или подключить лампочку на переноске. В таком случае нужно выполнить следующий ряд действий:

1. Выключить автомат – обесточить сеть. Перед работой нужно удостовериться в отсутствии напряжения на контактах с помощью щупа-измерителя.
2. Разобрать выключатель и освободить подходящую к нему проводку.
3. Демонтировать основание выключателя, а на его место установить розеточное и соединить его контакты с освободившимися проводами.
4. Далее необходимо снять крышку распредкоробки и разъединить провода от бывшего выключателя от жил, идущих к лампочке.
5. Один из проводников от новой розетки соединить с фазой, другой с нулем и закрыть их слоем изоляции, провода от светильника временно свести вместе и заизолировать.
6. Закрыть крышку распределительного модуля, включить рубильник.
7. Проверить розетку, например, включив в него вилку с переходником и лампочкой. Если она загорается – схема собрана правильно.

Подключение от двойного выключателя

Двухклавишные выключатель также можно соединить с розеткой для питания от нее электроприборов, однако в таком случае останется работать только одна клавиша. Алгоритм действий следующий:

1. Необходимо обесточить электрическую сеть, перед работой обязательно проверив контакты измерительным щупом.
2. Установить розетку и подключенными к ней двумя жилами.
3. Далее нужно разобрать выключатель и освободить входной и один из двух выходных проводов.
4. К входному контакту (фаза) подключить один провод розетки.
5. Второй проводник розетки (ноль) соединить с одной из выходных жил от выключателя (тот который был предварительно отсоединен) и заизолировать.
6. Открыв крышку распредкоробки, необходимо разъединить нулевую жилу для одной из лампочек и соединить ее той жилой, которая была отсоединена в выходе на выключателе и скручена с нулевым проводником розетки.
7. Все соединения контактов изолируются, крышки на выключателе, розетке и распределительном модуле закрываются.
8. Включается рубильник и проверяется исправность работы схемы.

Определяемся с видом нужного нам выключателя

Конструкция выключателя представляет собой корпус, в котором установлена колодка с токопринимающими элементами и прерывающее устройство. Чаще всего используется клавишное прерывающее устройство. Клавиш в выключателе может быть одна или несколько. В основном используются одно и двух клавишные выключатели.

Выключателей существует несколько видов:

• Клавишные выключатели
• Проходные выключатели. Они точно такие же, как и клавишные.
• Сенсорные
• Диммеры и импульсные выключатели

Нет необходимости описывать каждое устройство в отдельности, про то какие выключатели бывают, читайте в статье «Выключатель света. Их виды и типы. Советы при выборе.«

Нам для подключения лампочки понадобится одноклавишный выключатель. Вернемся еще раз к его конструкции. Колодка такого выключателя оснащена двумя контактами и одной прерывающей клавишей. В конструкции может быть предусмотрен механизм для закрепления колодки в подрозетнике. Обычно он представляет собой два металлических лепестка, положение которых регулируется с помощью винтов. В свободном положении лепестки опущены, в раскрытом упираются в стенки подрозетника.

Основные выводы

Соединить розетку с выключателем можно для различных целей и разными способами:

1. Независимо в одном корпусе для удобного использования, когда в одном месте источник питания электроприборов и выключающий механизм для люстры.
2. В коммутируемом модуле для подключения переноски с лампочкой, обогревателем или инструментом.
3. Выключатель питается от контактов розетки, когда светильник расположен рядом, а вести для него проводку отдельно невыгодно.
4. Розетка подключается от выключателя временно вместо одно-, или постоянно от двухклавишного механизма с обязательной переброской контактов в распредкоробке.

Главное при этом не только правильно соединить все контакты, но обеспечить безопасную их эксплуатацию в дальнейшем. Поэтому при выборе схемы и проводников для подключения розетки, выключателя и лампочек нужно грамотно подбирать провод по площади сечения. Также нельзя забывать о личной безопасности мастера и всегда проверять перед работой наличие напряжение в сети с помощью измерительного инструмента.

Предыдущая

ОсвещениеКак правильно установить и подключить двойной выключатель на две лампочки

Следующая

ОсвещениеКак правильно подключать светильник на двойной выключатель своими руками

Установка розеток

Несколько розеток в одной группе соединияются шлейфом — вводной провод заводится в клемму первой розетки, в эту же клемму заводится отрезок провода для второй и так далее. Следует использовать перемычки из тогоже типа провода, как и вводной — алюминий с алюминием или медь с медью. Однако лично я не имею ничего против того, чтобы на старой алюминиевой проводке делать перемычки медью — провода обжимаются клеммой и врят-ли появится плохой контакт. В любом случае клеммы нужно затягивать с приличным усилием.

Устанавливать в подрозетник удобнее и надежнее не на распорные лапки, а на саморезы, предусмотренные в подрозетнике. Зачастую лапки даже мешают засунуть розетку, их следует открутить и удалить. Так же родые саморезы от подрозетников можно заменить на более крупные, главное, чтобы шляпки саморезов были не слишком большими и позволяли беспрепятственно одеть рамку

.

Хоть и подрозетники выставленны ровно, накручивать первую розетку лучше по небольшому уровню. Если устанавливается несколько розеток, последующие должны плотно вставать друг к другу, прорези совпадать. Для розеток совершенно не важно положение вверх ногами или наоборот, после накручивания крышек этого не видно.

Кстати, во время покупки модульных розеток, не забудьте купить отдельно общие рамки для групп! В крупных электротехнических магазинах серединки продаются отдельно, а рамки берутся отдельно. Иногда же модульные розетки продают в упаковке с одиночными рамками — в этом случае нужно купить отдельную общую рамку. Если крышка розетки разделяется на три части — внутрение рамки берутся с одиночных и переставляются в общую рамку. Чтобы не попасть в просак, следует уделить этому моменту должное внимание. Так же следует уделить внимание совместимости рамок с конкретными модулями!

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или ваша учетная запись должна быть создана заново. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что CaSe важен в этом примере. На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Разбитое изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным цветом X , где изображение отсутствует. Щелкните правой кнопкой мыши X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра символов PNG и png не совпадают.

404 Ошибки после перехода по ссылкам WordPress

При работе с WordPress часто могут возникать ошибки 404 Page Not Found, когда была активирована новая тема или когда были изменены правила перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1: Исправьте постоянные ссылки

1. Войдите в WordPress.
2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь. )
3. Выберите  По умолчанию .
4. Нажмите  Сохранить настройки .
5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
6. Нажмите  Сохранить настройки .

Во многих случаях это сбросит постоянные ссылки и устранит проблему. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассматривается, как редактировать файл в cPanel, но не то, что может потребоваться изменить. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess

• Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
• Использовать режим редактирования программы FTP
• Используйте SSH и текстовый редактор
• Используйте файловый менеджер в cPanel

Самый простой способ редактирования файла . htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер

1. Войдите в cPanel.
2. В разделе «Файлы» щелкните значок «Диспетчер файлов ».
3. Установите флажок для  Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
4. Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) «.
5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

Для редактирования файла .htaccess

1. Щелкните правой кнопкой мыши файл . htaccess и выберите  Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
2. Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
3. При необходимости отредактируйте файл.
4. Нажмите  Сохранить изменения в правом верхнем углу, когда закончите. Изменения будут сохранены.
5. Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
6. После завершения нажмите Закрыть , чтобы закрыть окно диспетчера файлов.

Комбинированная розетка с выключателем

Комбинированное устройство с выключателем представляет собой интересное электрическое устройство, поскольку оно объединяет розетку (или розетку) и выключатель в единое устройство. Такие устройства очень полезны в местах с ограниченным пространством, таких как кухни, поскольку вы можете разместить розетку и выключатель в одной розетке. Но как подключить блок Switch Outlet Combo? Есть ли только один способ подключения или более одного? Если да, то каковы различные способы подключения комбинированного выключателя? Мы рассмотрим все эти темы в этом важном Руководстве по подключению комбинированных розеток.

Схема

Тумблер

Что такое комбо-устройство с выключателем?

Розетки или розетки — это точки доступа к электросети в наших домах, офисах, гаражах и магазинах. Основной источник питания, поступающий от вашей коммунальной сети, сначала достигает панели главного выключателя. Оттуда мы создаем разные схемы для разных приложений и подключаем разные части дома. И, наконец, розетка, куда вы подключаете электроприборы.

Выключатели, с другой стороны, представляют собой электрические устройства, которые замыкают или размыкают цепь. Они легко подключают/отключают электропитание электроприбора или светильника.

Комбо-выключатель, как следует из названия, объединяет розетку и однополюсный выключатель в единое целое. На следующих изображениях показано художественное исполнение типичного комбинированного блока с выключателем. Обычно комбинированный блок розетки выключателя доступен с однополюсным выключателем на 15 А и розеткой 15 А на 125 В.

Если вам не нужны две розетки и мало места, вы можете использовать устройство Switch Outlet Combo. То же самое относится и к обычному переключателю, который обычно имеет только один переключатель во всем устройстве. Вместо одного выключателя вы можете заменить его комбинированным выключателем, который дает вам розетку, а также выключатель.

ПРИМЕЧАНИЕ: Это не руководство пользователя по подключению комбинированной розетки с выключателем, а скорее техническое объяснение возможностей подключения. Если вы занимаетесь домашними делами и имеете опыт работы с главным переменным током, то вы можете легко заменить существующий выключатель/розетку комбинированным блоком с розеткой выключателя, при условии, что вы примете необходимые меры предосторожности. При этом, если вам неудобно работать с сетью переменного тока, вы всегда можете вызвать профессионального электрика, который поможет вам.

Как подключить комбинированную розетку с выключателем?

Поскольку комбинированный блок с выключателем состоит как из выключателя, так и из розетки, их можно подключать несколькими способами. Первый вариант является популярным выбором проводки. В этом сценарии однополюсный выключатель будет управлять освещением, а вы получите в свое распоряжение дополнительную розетку.

Эта схема подключения очень удобна на кухнях, где все имеющиеся розетки заняты, а выключатель света можно заменить комбинированным блоком с розеткой выключателя. Таким образом, вы по-прежнему можете управлять освещением и в то же время получаете дополнительную розетку.

Во второй схеме подключения вы можете подключить комбинированный выключатель розетки для управления только розеткой в ​​том же блоке и никак иначе. Этот вариант не так популярен, как два других, но, тем не менее, доступен.

Эта система удобна, когда вы хотите включать и выключать розетку, не отключая кабель от розетки. Такая проводка очень пригодится в мастерских и гаражах.

Наконец, есть еще и третья система проводки, представляющая собой комбинацию двух предыдущих, где выключатель в комбинированном блоке управляет как освещением, так и собственной розеткой. С помощью этой опции вы можете управлять освещением как обычно, а также управлять дополнительным устройством, таким как лампа или другой простой прибор, подключенный к розетке.

Давайте теперь подробно рассмотрим, как подключить комбинированный выключатель розеток для всех трех вышеперечисленных случаев.

Переключатель управляет освещением

Входящий горячий (черный) провод подключается к одной из черных клемм (линии), а отрывной язычок остается без изменений. Далее подсоединяем входящий нулевой провод (белый) или косичку от гайки провода к серебряному винту (ноль) с другой стороны.

Теперь подключите черный провод от фонарей к латунной клемме, а белый провод от фонарей к гайке нейтрального провода. Наконец, мы подключаем медный заземляющий провод к заземляющему винту на устройстве.


Когда мы щелкаем выключателем, загорается или выключается только свет, в то время как вы можете независимо использовать розетку для подключения любого прибора, такого как соковыжималка или кофемолка.

Выключатель управляет самой розеткой

В этом случае первое, что нам нужно сделать, это удалить отрывной язычок. Далее подключаем входящий горячий провод (черный) к черному «линейному» винту рядом с выключателем. Затем соединяем перемычкой латунный винт (нагрузка) с черным винтом (линия) розетки.

Наконец, мы подключаем оголенный медный провод заземления к зеленому винту (который является клеммой заземления).


В этом случае переключатель управляет собственной розеткой. Эта установка довольно популярна в мастерских и гаражах, где вы подключаете свое устройство к розетке и оставляете его там. Затем используйте переключатель, чтобы включить или выключить его.

Выключатель управления розеткой и освещением

Последний вариант подключения представляет собой комбинацию двух предыдущих. Даже для этой системы проводки вы должны удалить отрывной язычок. Сначала подключаем входящий горячий провод (черный) к черному винту (линии) выключателя. Затем с помощью перемычки соединяем латунный винт (нагрузку) выключателя с черным винтом (линию) розетки.

Теперь подключаем черный провод от фонарей к латунному винту (нагрузке) выключателя. Затем мы подсоединяем белый провод от фонарей к гайке нейтрального провода, которая также имеет свиной хвост, идущий к серебряному винту (нейтральному) рядом с розеткой на комбинированном блоке.

Наконец, мы подключаем заземляющий (медный) провод к клемме заземления (зеленый винт).


Из изображения видно, что переключатель управляет как освещением, так и розеткой. Вы можете подключить прибор или дополнительную лампу к розетке, чтобы управлять всеми светильниками/приборами с помощью одного выключателя.
