Рассмотрим как подключить выключатель от розетки

Подключаем выключатель от розетки

Подключение выключателя от розетки — процедура хоть и не очень сложная, но зачастую помогающая решить массу проблем. В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем существенно сэкономить не только на проводах, но и на количестве дополнительных работ, таких как штробление стен. Поэтому, если вы столкнулись с проблемой подключения дополнительного освещения и не хотите по-новому делать ремонт в комнате, такой вариант станет идеальным решением.

Содержание

• Подготовительные работы
  • Выбор провода
  • Выбор выключателя
• Подключаем выключателя от розетки
  • Подключение фазного и нулевого провода от розетки
  • Подключение от розетки только фазного провода
• Вывод

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя. К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение. Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

Итак:

• Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле , где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
• Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. Выполняем расчет сечения провода по мощности).

Сводная таблица выбора сечения проводников по номинальному току

Обратите внимание! В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм² для медного провода или 2,5 мм² для алюминиевого.

• Еще один аспект, который следует учесть при выборе провода — это способ его прокладки. Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм² соответственно для медного и алюминиевого провода.
• Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм² соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель. Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

• В первую очередь, выбираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А. Можно найти и более мощные выключатели, но они встречаются редко.
• Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой. Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

На фото представлены различные виды выключателей

• Также наша инструкция советует учитывать и место установки выключателя. Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель. Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней. Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

Итак:

• Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
• На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.
• На следующем этапе вскрываем розетку, к которой предстоит подключение , и проверяем отсутствие напряжения.
• Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный. Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.
• Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Схема подключения фазного и нулевого провода от розетки

Обратите внимание! Если используется двух- или трехклавишный выключатель, то от выводов выключателя провода подключаются к соответствующим светильникам. В остальном схема подключения идентична.

• К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
• На этом наше подключение окончено. Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Подключение от розетки только фазного провода

Так как в выключателе размыкается только фазный провод, то иногда значительно проще взять от розетки только фазный провод. Нулевой же провод проще подключить непосредственно в ближайшей к светильнику распределительной коробке.

Благодаря этому вы не только сэкономите провода, но и во многом облегчите себе задачу прокладки провода.

• Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки. Кроме того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в которой предстоит подключать нулевой провод.
• Теперь вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем непосредственно к светильнику.
• Теперь вскрываем распределительную коробку. Определяем нулевой провод. Возможно это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который затем подключаем к светильнику. Таким же способом подключаем защитный провод к соответствующим контактам в светильнике и в распределительной коробке.
• После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.

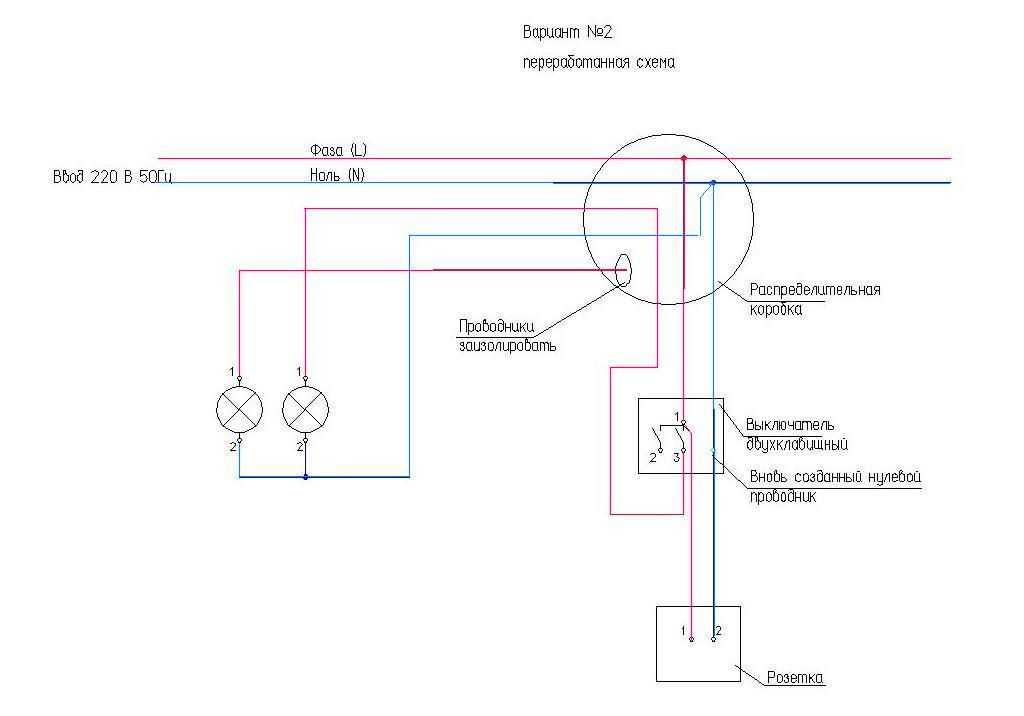

Схема подключение выключателя от розетки только фазным проводом

Обратите внимание! В связи с тем, что для нормальной работы выключателя необходим только один фазный провод, вопрос: как вывести розетку от выключателя, — имеет однозначный ответ – никак. К сожалению, от выключателя розетку подключить нельзя. Возможно только подключить фазный провод, а нулевой вести от распредкоробки. Но этот вариант не самый оптимальный. Ведь зачастую ток на розетке значительно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему еще и розетки просто перегорит.

Вывод

Теперь вы знаете, что подключить любой выключатель от розетки достаточно просто. А видео на страницах нашего сайта поможет вам разобраться в данном вопросе более детально. Напомним только о небезопасности выполнения таких работ и связанное с этим обязательное выполнение требований охраны труда.

Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно происходит на завершающей стадии ремонта. Провести работы можно даже без помощи мастера. Но для этого необходимо иметь под рукой необходимый набор инструментов и заранее подобрать подходящий по типу выключатель.

Прежде чем его подключить, нужно установить уровень, на котором он будет располагаться. Жестких нормативов для частного строительства не существует. Для большего удобства стоит ориентироваться на рост членов семьи — обычно вполне достаточно 1,5 метров от уровня пола, чтобы выключателем было удобно пользоваться всем.

В подключении своими руками наиболее прост одноклавишный выключатель. Но даже при его монтаже следует помнить обо всех правилах и следовать схеме подключения выключателя к лампочке.

Схема подключения выключателя и самостоятельный монтаж

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения. Она достаточно проста и выглядит следующим образом:

Схема подключения выключателя с одной клавишей

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода — ноль и фаза. Хотя здесь тоже нет никаких жёстких стандартов: разводка проводов может выполняться в стенах, по полу или по потолку.

От выключателя в коробку обязательно подсоединяют фазу, которую выключатель будет разрывать и соединять. Ноль сразу напрямую соединяют с любым из контактов питания лампы, а второй провод, идущий от лампочки, подключают к выходу выключателя. Все коммутации производятся внутри распределительной коробки.

Получается такая принципиальная схема: ноль перенаправляется сразу на лампу, а фаза обязательно проходит через выключатель, который гальванически отсоединяет фазу или обратно подключает её к потребителю.

Если с помощью выключателя вместо фазы разрывать нулевой провод, то при замене лампочки патрон всегда будет под напряжением (один из его контактов, к которому подведена фаза), что чревато поражением током. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора.

После определения проводов и выполнения коммутации в распределительной коробке необходимо правильно подключить выключатель в подрозетнике. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Старые и новые подрозетники имеют разную диагональ — у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае могут понадобиться дополнительные монтажные и демонтажные работы для переоборудования посадочного места выключателя.

Для подключения лампочки к выключателю понадобятся сам выключатель, электропровод, распределительные коробки и подрозетник. Из инструментов пригодятся электроиндикаторная отвертка, кусачки и плоскогубцы, перфоратор, крепежный элемент. Также стоит запастись изолентой.

Схема подключения выключателя внутри своей посадочной коробки максимально проста: один провод подводит фазу к выключателю (вход), второй — пропускает фазу к лампочке (выход). Схема входов и выходов обычно изображается на задней части корпуса выключателя или приводится в документации к нему. Наиболее частое исполнение — «вход снизу».

Итак, сначала нужно подготовить места установки и коммутации. Если сеть уже давно эксплуатируется, то монтаж распределительной коробки может не потребоваться, достаточно будет только озаботиться оборудованием установочной коробки для выключателя.

При внутренней проводке для оборудования посадочных мест используются перфораторы и специальные насадки — коронки по бетону с диаметром, соответствующим диаметру установочной коробки.

Если выключатель наружный, то тип крепления будет зависеть от основания. Например, для деревянных поверхностей достаточно будет использования простых шурупов по дереву, для бетона и кирпича нужны классические дюбели, для гипсокартона — дюбели-молли, дли газосиликата — специальные винтовые дюбели и т.п.

Этап прокладки кабелей тоже может быть сопряжён с обилием пыли и грязи. При внутреннем монтаже можно использовать гофру или специальный тип кабеля с усиленной изоляцией (ВВГнг). Наружная прокладка, особенно, если основание деревянное, выполняется с подъёмом на декоративные опоры или с задействованием кабель-канала.

Когда кабели и распределительные коробки установлены и закреплены, можно переходить непосредственно к этапу подключения (сборки). Для этого выключатель разбирается. Снимаются клавиши и декоративные накладки, раскручиваются крепёжные винты, убираются этикетки и другие лишние элементы.

При необходимости укорачиваются провода, оголяются жилы (с помощью ножа или специального инструмента для зачистки). Провода заводятся в посадочные места сердцевины (основного блока) выключателя и фиксируются с помощью специальных затяжных винтов.

На этом этапе, пока выключатель ещё не собран окончательно, можно провести тестирование работоспособности устройства. Включите питание в сети и проверьте работу нажатием клавиш выключателя, убедитесь, что всё работает как надо. Снова выключите питание в сети и проведите окончательную сборку.

Для этого блок выключателя вставляется в установочную коробку и крепится с помощью шурупов к корпусу монтажной коробки. Пока шурупы не нужно затягивать до конца. Сначала правильно спозиционируйте блок выключателя, например, с использованием уровня.

Когда всё готово, затяните (раскройте) распорки внутри монтажной коробки. Для этого нужно закрутить специальные винты в корпусе выключателя. Распорки обеспечат максимальную фиксацию и устойчивость конструкции к механическим нагрузкам. Теперь можно до конца затянуть шурупы монтажной коробки, установить декоративные накладки и клавиши.

Обратите внимание, выключатели для наружного монтажа не имеют распорок, поэтому этот шаг можно пропустить. Корпус просто прикручивается к основанию и всё. В последующем достаточно защёлкнуть или прикрутить декоративный кожух и установить на место клавиши.

Внутри распределительных коробок можно выполнять скрутку проводов, но в этом случае обязательно нужно изолировать места скруток с помощью изоленты или термоусадочных трубок.

Наиболее простой и практичный вариант для новичков — использование клеммных колодок. Для этого:

• Жилы очищаются на небольшом участке, строго соответствующем для монтажа в колодку.
• Вставляются в колодку и зажимаются (с помощью специального рычага или автоматических пружин).

Классическая лампа подключается один к одному — два контакта, две жилы кабеля. Полярность значения не имеет. Более сложные конфигурации могут быть у люстр. В этому случае лучше всего обратиться к их сопроводительной документации и схемам монтажа/подключения.

Всё это относилось к одноклавишным выключателям.

Как подключить двух- и более клавишные выключатели

Порядок работы с двух- и более клавишными выключателями будет немного отличаться. Схема подключения лампочки к двухклавишному выключателю:

Схема подключения двухклавишного выключателя

Здесь нужно обратить внимание на то, что в распределительную коробку по-прежнему входит два основных провода — фаза и ноль. Но на выходе нужно запитать гораздо больше самостоятельных потребителей (лампочек) — по количеству клавиш. Итак, ноль точно также, как и в случае с одноклавишным выключателем в распределительной коробке напрямую соединяется с одним из контактов лампочек. Если ламп две, то к нулю должно быть подключено два контакта, если три — то три, и т.д., чтобы ноль шёл на каждую. Фаза опять же пускается на выключатель, но на этот раз в распределительную коробку возвращается не один провод, а два и более (по количеству клавиш), каждый из которых — это фаза для своей лампы/линии. Выходы выключателя нужно соединить со вторыми контактами ламп, каждую со своим.

Очень часто после монтажа двухклавишного выключателя можно столкнуться с ситуацией, когда свет загорается последовательно, после нажатия клавиш по порядку — от первой ко второй или наоборот, но если нарушить порядок, например, начать с нажатия второй, то свет не горит. Это проблема правильной коммутации контактов выключателя в своей монтажной коробке. Она легко исправляется.

Для этого нужно отключить питание в сети, снять выключатель, найти отвёртку с индикатором фазы, включить питание в сети обратно, поочерёдно касаясь индикатором найти входящую фазу (только при касании её индикатор будет гореть, руками браться за провода нельзя ни в коем случае, они под напряжением), затем выключить питание в сети и смонтировать выключатель по схеме, включить обратно питание сети и проверить работу выключателя.

Правильное подключение — это когда на вход выключателя подаётся фаза, а к его выходам подключаются лампы. Обычно на схеме, которая изображена на задней части выключателя, общий контакт — это вход (IN), а одиночные — это выходы (OUT). Если подключение выполнено по схеме, то каждая лампа будет гореть при нажатии своего выключателя/клавиши, без соблюдения какой-либо последовательности.

Общим для всех работ будет оставаться необходимость соблюдения техники безопасности. Обязательно используется средства индивидуальной защиты (резиновые перчатки, индикаторы тока, плоскогубцы и отвёртки с диэлектрическими ручками и т.п.). Все работы с оголёнными проводами нужно производить только при отключённом питании. Поражение электрическим током может стать смертельным.

Все работы по ремонту или замене электропроводки нужно проводить, обесточив помещение и следуя схемам подключения. А еще надежнее и безопаснее будет доверить процесс профессионалам. Это убережет от возможных травм и поможет избежать ошибок, которые могут привести к пожару.

Подключение выключателя кажется несложным, если под рукой есть правильная схема, все необходимые инструменты и материалы. Но на деле оказывается, что такая работа отнимает много времени и сил у новичков, а результат оказывается не всегда предсказуемым.

Порядок действий

Безопасное и простое подключение выключателя и розетки

Будьте умнее и оставайтесь в безопасности при подключении розеток и выключателей

Каждый редакционный продукт выбирается независимо, хотя мы можем получить компенсацию или получить партнерскую комиссию, если вы купите что-то по нашим ссылкам . Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Как подключить трехпозиционный выключатель света

Мы покажем вам, как подключить трехпозиционный выключатель. Проводка сложнее, чем у традиционного однополюсного выключателя, но мы объясним, как выполнять соединения. Как только вы закончите, вы сможете управлять светом с помощью двух выключателей.

1
/
24

Приобретение диммерного выключателя

Диммерные выключатели доступны во многих стилях и конфигурациях, включая слайдеры, ручки и сенсорные механизмы диммирования. Тем не менее, проверьте следующие ключевые параметры:

• Мощность (сколько ламп он может контролировать). Мощность будет измеряться в ваттах. Сложите мощность лампочек во всех светильниках, которыми управляет переключатель, чтобы убедиться, что она соответствует номиналу переключателя, указанному на упаковке или в инструкциях.
• Однополюсный или трехходовой. Купите «однополюсный» переключатель, если один переключатель управляет освещением, или «трехпозиционный», если у вас есть два переключателя, управляющих одним и тем же освещением.
• Легкий тип. Для стандартных и галогенных ламп требуются стандартные диммеры накаливания. Некоторые люминесцентные лампы можно регулировать с помощью специальных диммерных выключателей, но большинство из них нельзя. Для низковольтных ламп также могут потребоваться специальные диммеры.

2
/
24

Не перепутать горячие и нейтральные провода

Подсоединение черного провода накаливания к нейтральной клемме розетки может привести к смертельному поражению электрическим током. Беда в том, что вы можете не осознать ошибку, пока кого-нибудь не ударит током, потому что свет и большинство других сменных устройств все равно будут работать; они просто не будут работать безопасно.

Всегда подключайте белый провод к нейтральной клемме розеток и осветительных приборов. Нейтральная клемма всегда маркируется. Обычно он определяется серебристым или светлым винтом. Подключите горячий провод к другому терминалу. Если есть зеленый или оголенный медный провод, это земля. Подсоедините заземление к зеленому винту заземления или к заземляющему проводу или заземленной коробке.

3
/
24

Не обрезайте провода слишком коротко

Слишком короткие обрезанные провода затрудняют их соединение и, поскольку вероятность плохого соединения возрастает, становятся опасными. Оставьте провода достаточно длинными, чтобы они выступали из коробки не менее чем на 3 дюйма.

Если у вас короткие провода, это легко исправить. Просто добавьте 6 дюймов. удлинители на существующие провода. На фото показан тип соединителя проводов, который проще установить в труднодоступных местах. Вы найдете их в хозяйственных магазинах и домашних центрах.

4
/
24

Убедитесь, что питание отключено

Когда вы выполняете электромонтажные работы, не думайте, что питание отключено из-за того, что вы щелкнули выключателем или автоматическим выключателем, — всегда перепроверяйте. Купите бесконтактный тестер напряжения и проверьте все провода в коробке, прежде чем приступить к какой-либо работе — или запланируйте какую-нибудь стоматологическую операцию!

5
/
24

Поиск автоматических выключателей

Вместо того, чтобы бежать наверх, позвольте Rolling Stones помочь вам найти правильный выключатель. Найдите автоматические выключатели, включив громкое радио в розетку, с которой вы работаете. Вы узнаете, что у вас есть правильный автоматический выключатель, когда музыка умрет. Но не думайте, что электричество отключено во всех других розетках или во всех остальных комнатах. Прежде чем выполнять какую-либо проводку, подключите радиостанцию ​​к другим розеткам, с которыми вы планируете работать. Некоторые дуплексные розетки могут иметь разные цепи, идущие к соседним розеткам. Чтобы быть в безопасности, проверьте верхнюю и нижнюю часть с помощью радио. Для освещения включите и выключите свет, чтобы быть уверенным.

6
/
24

Не устанавливайте розетку с тремя разъемами без заземления

Если у вас есть розетки с двумя разъемами, заманчиво заменить их розетками с тремя разъемами, чтобы вы могли подключать вилки с тремя контактами. Но не делайте этого, если не уверены, что земля свободна. Используйте тестер, чтобы проверить, заземлена ли ваша розетка. Ряд индикаторов показывает, правильно ли подключена розетка или имеется неисправность. Эти недорогие тестеры легко доступны в домашних центрах и хозяйственных магазинах.

Если вы обнаружите трехконтактную розетку в незаземленной коробке, самое простое решение — просто заменить ее двухконтактной розеткой, как показано на рисунке.

7
/
24

Не подключайте GFCI назад

Розетки GFCI (прерыватель цепи замыкания на землю) защищают вас от смертельного удара, отключая питание при обнаружении небольшой разницы в токе. Имеют две пары клемм. Одна пара, помеченная как «линия», предназначена для подачи питания на саму розетку GFCI. Другой комплект помечен как «нагрузка» и обеспечивает защиту выходов, расположенных ниже по потоку. Вы потеряете защиту от ударов, если перепутаете подключение линии и нагрузки.

8
/
24

Увеличенные пластины скрывают ошибки

При установке гипсокартона или панелей небольшие ошибки могут привести к образованию больших зазоров вокруг электрических коробок. К счастью, есть продукт, созданный именно для этой ситуации. Накладки увеличенного размера для выключателей и розеток доступны в стандартных цветах в бытовых центрах и хозяйственных магазинах. Они на 1/2–3/4 дюйма длиннее и шире, чем стандартные пластины, поэтому они могут быть немного заметными. Электротехнические нормы не допускают зазоров шириной более 1/8 дюйма вокруг коробок, поэтому заполните зазоры герметиком или герметиком, прежде чем прикручивать накладку.

9
/
24

Поставка Правильная поддержка розеток и выключателей

Незакрепленные выключатели или розетки могут плохо выглядеть, но, что еще хуже, они опасны. Слабо подключенные розетки могут перемещаться, что приводит к отсоединению проводов от клемм. Ослабленные провода могут вызвать искрение и перегреться, создавая потенциальную опасность возгорания.

Закрепите ослабленные выпускные отверстия, подложив под винты прокладки, чтобы обеспечить плотное соединение с коробкой. Вы можете купить специальные прокладки в домашних центрах и хозяйственных магазинах. Другие варианты включают небольшие шайбы или моток проволоки, намотанный на винт.

10
/
24

Встраиваемые коробки за поверхностью стены

Электрические коробки должны быть установлены заподлицо с поверхностью стены, если поверхность стены выполнена из горючего материала. Ящики, утопленные за горючими материалами, такими как дерево, представляют опасность возгорания, потому что дерево подвергается потенциальному воздействию тепла и искр.

Решение заключается в простой установке металлической или пластиковой удлинительной коробки. Если вы используете металлический удлинитель для пластиковой коробки, соедините металлический удлинитель с заземляющим проводом в коробке с помощью заземляющего зажима и короткого отрезка провода.

11
/
24

Используйте инструмент для зачистки проводов без косоглазия

В девяноста процентах случаев вы используете инструмент для зачистки проводов для зачистки проводов одного и того же сечения. Теперь дни поиска инструмента для зачистки проводов в поисках отверстия нужного размера прошли. Используйте маркер Testor’s Enamel Paint, чтобы отметить линию на отверстии. Через пару минут высыхания вы сможете вставить провод в отмеченное отверстие с нулевым напряжением глаз и работать намного быстрее над своим последним проектом электропроводки. Если вы зачищаете провода более одного размера, пометьте отверстия разными цветами.

12
/
24

Family Handyman

Оберните провода по часовой стрелке вокруг клеммных винтов

Оберните провод по часовой стрелке при подключении выключателя света, чтобы петля на конце провода закрывалась при затягивании винта. Если вы наденете петлю на винт в направлении против часовой стрелки, затягивание винта приведет к открытию петли и может привести к ослаблению соединения.

13
/
24

Аккуратно упакуйте коробки

Вот как сделать провода аккуратными и компактными: Сначала соберите все оголенные провода заземления вместе с длинным косичкой и соедините их. Сложите их в заднюю часть коробки, оставив косичку вытянутой. Затем проделайте то же самое с нейтральными проводами. Если вы подключаете переключатели, как показано здесь, вам не нужен нейтральный пигтейл. Оставьте горячую проволоку очень длинной и согните ее вперед и назад по дну коробки. Наденьте колпачок разъема провода на горячий провод, чтобы идентифицировать его.

14
/
24

Скрутите концы кабеля UF

Подземный фидерный кабель (UF) имеет прочную пластиковую оболочку, которую трудно снять, если вы не знаете этого трюка. Начните с отделения черного и белого проводов от оголенной меди, захватив каждый плоскогубцами и скрутив. Их легко разорвать, как только вы начнете их использовать. Разъединяйте их, пока у вас не останется около фута разделенных проводов.

15
/
24

Снимите оболочку

Снимите оболочку с изолированных подземных фидерных проводов, захватив конец провода одними плоскогубцами, а оболочку — другими плоскогубцами и раздвинув их. После того, как вы отделите оболочку от изолированного провода в верхней части, просто снимите ее. Повторите процесс, чтобы удалить оболочку с черного провода. Наконец, ножницами или ножом срежьте свободную оболочку.

16
/
24

Соединение нескольких ламп вместе

Коробка с тремя выключателями достаточно тесная, без добавления дополнительных проводных разъемов и косичек. Вот метод проводки, который устраняет дополнительные соединения и обеспечивает более аккуратную установку. Вместо того, чтобы прокладывать отдельный пигтейл от горячего провода к каждому коммутатору, просто оставьте горячий провод очень длинным. Чтобы подключить переключатели, просто надрежьте провод с помощью инструмента для зачистки проводов и нажмите на изоляцию, чтобы обнажить около 3/4 дюйма оголенного провода. Подсоедините последний переключатель обычным образом, обмотав провод вокруг винта по часовой стрелке.

17
/
24

Установка розетки вверх или вниз

Розетки обычно устанавливаются отверстием заземления вниз. Но это не лучше, чем установить их в обратном направлении. Электрики бесконечно спорят об этом и яростно превозносят достоинства установки так или иначе, но мы вам прямо скажем — это не имеет значения. Оба способа правильны. В электрических нормах не указано, в каком направлении должно быть обращено отверстие заземляющей заглушки. Один способ не безопаснее другого — если розетка подключена правильно.

Все зависит от эстетики, поэтому устанавливайте их так, как вам удобнее. Кстати, заземляющая вилка обычно не работает в Соединенных Штатах, в отличие от того, как она обычно устанавливается в Канаде.

18
/
24

Используйте инструменты с четырьмя ключами

Вот четыре необходимых инструмента, если вы планируете подключать множество выключателей и розеток:

• Тестер напряжения. Вы можете купить один за несколько долларов и использовать его для проверки горячих проводов или для поиска нейтрали. Просто прикоснитесь щупами между горячим и нейтральным или между двумя горячими проводами. Тестер загорится, если провода «горячие». Показанный тестер также тестирует на 240 вольт.
• Комбинированный инструмент для зачистки оболочки и проводов. Помимо прорезей для зачистки изоляции с провода 14 и 12 калибра, он имеет прорези для зачистки оболочки с неметаллического кабеля 14 и 12 калибра.
• Анализатор напряжения. Прелесть этого инструмента в том, что вам не нужно прикасаться к оголенным проводам, чтобы увидеть, горячие ли они. Просто поднесите его к любому проводу или кабелю, чтобы увидеть, находится ли он под напряжением. Используйте такой бесконтактный тестер напряжения, чтобы еще раз проверить, что все провода в коробке «разомкнуты» после выключения автоматического выключателя.
• Тестер розеток GFCI. Просто подключите его к любой розетке GFCI, и индикаторы укажут, правильно ли подключена розетка. Подключите его к розетке GFCI и нажмите кнопку проверки, чтобы убедиться, что GFCI работает правильно.

19
/
24

Использование косичек на розетках

На каждой стороне розеток есть пары винтов, которые можно использовать для подсоединения выходных розеток, но лучше их не использовать. Этому есть две причины. Во-первых, соединение проводов, ведущих к нисходящим розеткам, с помощью соединителей для проводов создает более безопасное соединение. А во-вторых, розетку проще запрессовать обратно в коробку, если меньшее количество ее винтов будет соединено с проводами. Вместо этого используйте соединители проводов для подключения нейтрального, горячего и заземляющего проводов вместе с 6-дюймовыми «пигтейлами». Затем подключите косички к розетке.

20
/
24

Интеллектуальным коммутаторам может потребоваться нейтральный провод

Производители коммутаторов встроили в современные «интеллектуальные коммутаторы» всевозможные интересные функции. Вы можете купить выключатели с датчиками присутствия, таймерами и программируемыми диммерами. Но загвоздка в том, что, в отличие от обычного переключателя, некоторым из этих новых переключателей для правильной работы требуется нейтраль. Это проблема, если ваш старый коммутатор подключен как «петля коммутатора», так что в коробке доступны только горячий и коммутируемый горячий.

Прежде чем покупать новый выключатель, достаньте из коробки старый — конечно, предварительно убедившись, что питание отключено — и найдите нейтральный белый провод. Любые провода, подключенные к существующему выключателю, не являются нейтральными проводами. Если к выключателю подключен белый провод, он должен быть помечен как горячий провод либо куском черной ленты, либо черным маркером, как показано на рисунке. Если в коробке нет нейтрали, купите интеллектуальный переключатель, который не требует нейтрали. Интеллектуальный переключатель Kasa — отличный вариант — мы его опробовали!

21
/
24

Используйте розетку с защитой от несанкционированного доступа

Чтобы снизить риск поражения электрическим током и пожара, Национальный электротехнический кодекс требует определенных типов розеток в определенных местах. Везде требуются розетки с защитой от несанкционированного доступа. Имеют крышки над внутренними контактами. Прежде чем устанавливать новую розетку, проверьте код или проконсультируйтесь с кем-то, кто знаком с требованиями кода, чтобы узнать, какой тип розетки вам следует использовать.

В некоторых местах на открытом воздухе требуются атмосферостойкие розетки.

22
/
24

Не экономьте на выключателях и розетках

Выключатели и розетки более высокого качества могут стоить на доллар или два больше, но они того стоят. Во-первых, компоненты лучше. Они кажутся более существенными и будут длиться дольше. Дополнительным преимуществом является то, что многие из них включают функцию «обратного провода», не путать с дешевыми «штыревыми» соединениями, которые мы не рекомендуем использовать для подключения выключателя света. Функция обратного провода по-прежнему зависит от клеммного винта для зажима провода, но вам не нужно сгибать провод вокруг винта. Просто зачистите его, вставьте и затяните винт при подключении переключателя.

23
/
24

Совместите отрывной язычок с оригинальным выпускным отверстием

Существует несколько различных причин, по которым отрывной язычок может быть удален. Если половина дуплексной розетки управляется настенным выключателем, то горячая и, возможно, нейтральная клемма будут сломаны. Или, если верхняя и нижняя розетки дуплексной розетки питаются от двух разных цепей, контакт горячей и, возможно, нейтральной клеммы будет удален. В любом случае, когда вы заменяете старую розетку, проверьте, удалены ли выступы, и если да, отломайте выступы на новой розетке, чтобы они соответствовали друг другу. Возьмите язычок концом плоскогубцев или инструмента для зачистки и покачайте его вверх и вниз, чтобы сломать.

24
/
24

Идентификация проводов с неровностями

Избавьте себя от головной боли, идентифицируя провода при их установке. Гораздо сложнее понять, какие провода куда идут, когда они закрыты гипсокартоном после подключения выключателя. Многие электрики используют «код» для маркировки проводов, и вы тоже можете. Вот один пример. Неплотно оберните «путешественники» трехпозиционного переключателя и плотно обмотайте их общим проводом для облегчения идентификации в дальнейшем.

Первоначально опубликовано: 15 ноября 2019 г.

Как подключить электрические розетки и выключатели

Предупреждение

Перед началом любых работ с электрическими компонентами убедитесь, что электрический ток в цепи, с которой вы работаете, отключен щитком выключателя дома. Прежде чем продолжить, убедитесь, что ток отключен с помощью мультиметра или аналогичного устройства. Ознакомьтесь с правилами электробезопасности, прежде чем приступать к выполнению задачи по замене проводки розетки.

Ель / Кевин Норрис

Правильные соединения винтовых клемм

Стандартная передовая практика для подключения проводов цепи к выключателю или розетке — использовать винтовые клеммы, которые обычно расположены по бокам корпуса устройства. Для безопасного и надежного соединения с помощью винтовых клемм:

1. Зачистить провод

   Снимите около 3/4 дюйма изоляции с каждого провода цепи с помощью инструмента для зачистки проводов. (Заземляющий провод может быть неизолированным.)

   Ель / Кевин Норрис

2. Согните проволоку

   Согните оголенный конец проволоки в виде крючка или буквы «U» с помощью острогубцев.

   Ель / Кевин Норрис

3. Прикрепите провод к винту

   Наденьте крючок каждого провода на соответствующую винтовую клемму так, чтобы конец провода находился с правой стороны винта. Изоляция провода должна быть рядом с винтом (но не под ним); только оголенный металл провода должен соприкасаться с какой-либо частью винта.

   Ель / Кевин Норрис

4. Замкнуть проволочную петлю

   Плотно закройте крючок вокруг стержня винта с помощью острогубцев.

   Ель / Кевин Норрис

5. Затяните винт

   Затяните винт по часовой стрелке, используя отвертку Phillips или отвертку с квадратным шлицем, в зависимости от того, что лучше подходит для винта. Поскольку крючок закручивается вокруг винта по часовой стрелке, затягивание винта еще больше закрывает крючок. Винт должен быть очень тугим, прочно удерживая проволоку под головкой винта.

   Ель / Кевин Норрис

Электропроводка Розетки средней длины

Когда розетка расположена в середине цепи — с другими розетками «вверх по течению» и дополнительными розетками «вниз по течению» — есть два способа подключения розетки.

Во-первых, вы можете подключить розетку так, чтобы входящие провода подключались к одной паре винтовых клемм «горячая» и «нейтральная» на розетке, а исходящие провода подключались к другой паре винтовых клемм. В этой конфигурации вся мощность цепи проходит через металлическую связь внутри самой розетки. Это обеспечивает довольно простое подключение, но его недостаток заключается в том, что, если что-то пойдет не так с розеткой, выходная часть цепи также обесточится, поскольку ток не может течь через розетку. По этой причине профессионалы обычно подключают розетки, используя второй метод, если это возможно.

Второй метод подключения промежуточных розеток заключается в подключении их к проводам цепи через «косички». Косичка представляет собой короткий отрезок провода, идущий от клеммы с горячим или нейтральным винтом на розетке к проводам цепи, которые соединяются вместе в розетке с помощью соединителя проводов. В этой конфигурации есть полный путь, проходящий через электрическую коробку к нисходящей части цепи; косички просто подключаются к горячей и нейтральной линиям, чтобы питать розетку. Преимущество этой конфигурации очевидно: если розетка выходит из строя, остается непрерывный путь цепи, ведущий к розеткам и приборам после розетки.

Большинство электриков будут использовать эту вторую конфигурацию, когда в коробке достаточно места для разъемов проводов.

Соблюдение правильной полярности

Полярность является частью системы безопасности, которая удерживает электричество в правильном направлении. В типичной бытовой электрической цепи черные провода цепи (а иногда и красные) являются «горячими» проводами, передающими питание от источника к выключателю или розетке. Белые провода являются «нейтральными» и передают электричество обратно к сервисной панели дома (коробка выключателя) после того, как оно пройдет через все устройства или светильники в цепи.

Чтобы соблюдать правильную полярность при подключении к розетке, подключите черный горячий провод к одной из клемм бронзового цвета. Подсоедините белый нейтральный провод к одной из нейтральных клемм серебристого цвета.

При подключении стандартных выключателей оба провода, подключенные к выключателю, горячие. Если в электрощитке присутствуют нулевые провода, их просто соединяют между собой проводным соединителем, минуя выключатель.

Со всеми выключателями и розетками подключите заземляющий провод цепи (оголенный медный или с зеленой изоляцией) к винту заземления устройства.

Ель / Кевин Норрис

Использование правых вставных соединителей

Многие выключатели и розетки имеют отверстия в задней части корпуса устройства для выполнения «врезных» соединений. Зачищенный конец провода вставляется в отверстие, а пружинный зажим внутри отверстия удерживает провод на месте.

Качественные устройства имеют винты, которые можно затянуть после вставки провода для врезного соединения. Эти устройства обеспечивают безопасное соединение, и их можно использовать. В дешевых устройствах часто нет этих винтов, и соединение полностью зависит от натяжения пружины внутри отверстия. По этой причине данный тип подключения не рекомендуется.

Если устройство не имеет винтов для зажима втычных соединений, вместо втычных соединений используйте стандартные боковые винтовые клеммы.

Ель / Кевин Норрис

Подключение трехпозиционных переключателей

Трехпозиционные выключатели управляют светильником или розеткой из двух разных мест. Эти переключатели имеют два «путевых» провода и один «общий» провод. Хитрость при замене трехпозиционного переключателя заключается в том, чтобы пометить общий (или «COM») провод на старом переключателе, прежде чем отсоединять провода. Контактные провода не нужно маркировать, поскольку любой контактный провод может подключаться к любой винтовой клемме контактного зажима на переключателе.

Чтобы подключить новый коммутатор, подключите помеченный общий провод к разъему COM (обычно бронзового или темного цвета) на коммутаторе. Подсоедините каждый из двух других проводов к одной из клемм светлого цвета. Наконец, подключите оголенный или зеленый провод заземления к зеленому винту.

Ель / Кевин Норрис

Подключение розетки GFCI

Розетки GFCI (прерыватель цепи замыкания на землю) имеют два набора клемм: одна с пометкой LINE, а другая с пометкой LOAD.

• Если вы хотите, чтобы розетка обеспечивала защиту от замыканий на землю для устройств, расположенных после розетки, используйте клеммы LINE и LOAD, следуя схеме подключения производителя.
