Как накачать давление в расширительном баке котла

Расширительный бак в системе отопления предназначается для компенсации перепадов давления жидкого теплоносителя, которое происходит при пусках и остановках тепловой сети. Такое явление объясняется температурным расширением воды либо другого теплоносителя — антифриза.

Для того чтобы выполнять свои функции, внутренняя полость такого защитного устройства разделена на 2 части мембраной — воздушную и водяную.

Первая имеет предустановленные параметры по давлению, которые в процессе эксплуатации могут падать, поэтому пользователю нужно знать, как накачать давление в расширительном баке котла.

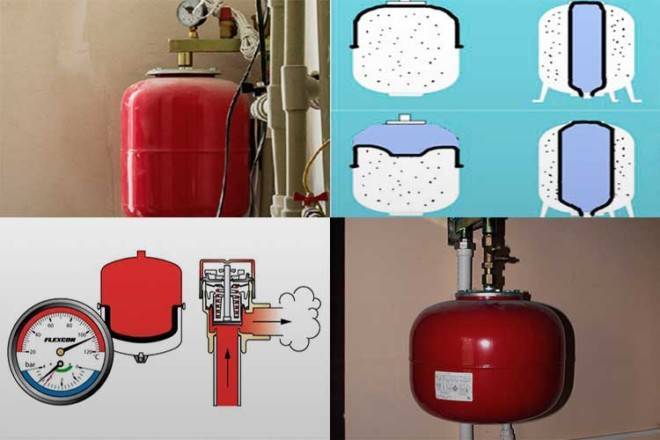

Конструкция и назначение расширительного бака

Расширительный бак — навесной герметический металлической сосуд, внутренний объем которого поделен эластичной газоплотной мембранной на 2 области, верхнюю, наполненную воздухом или азотом и нижнюю — водяную, для сетевой воды.

В нижней части размещен патрубок для присоединения к системе. В воздушной области установлен ниппель для поддержания расчетного давления.

В этих сосудах жидкий теплоноситель не имеет контакта с воздухом, в связи, с чем снижает его коррозионная активность. Допустимое давление в сосуде допускает их успешно интегрировать в любую гидростатическую схему.

Узлы расширительного бачка

Мембрана может устанавливаться как со сменным вариантом, так по постоянной схеме. Цена первых намного выше, зато такие установки более предпочтительны, так как при разрыве мембраны не потребуется менять весь агрегат.

При покупке расширительной емкости для отопления, нужно быть внимательным, чтобы ошибочно не приобрести модификацию для водоснабжения.

Правильное давление в расширительном баке

Показатель свободного объема воздушной области, при температуре окружающего воздуха 18-20 С, равен статическому давлению в расширительном бачке водного сектора. При этом мембрана находится в равновесном состоянии, а давление воды и воздуха скомпенсированы. На   10 м   напора сети отопления необходимо около 1 атм.

Для нормального функционирования системы теплоснабжения нужно создать давление в воздушной полости равным паспортному значению расширительного устройства.

Многие агрегаты поступают в сеть с уже созданным рабочим параметром в воздушном секторе, их накачивать перед установкой не требуется.

Основной массе расширителей для хорошей работы хватает 0.9 атм. Это объясняется давлением, создаваемым мембраной в процессе использования. Её усредненный показатель равняется 1.2 атм.

Если система теплоснабжения обустраивается не по традиционной схеме, перед тем как накачать расширительный бак выполняют индивидуальные расчёты: калькулируется объем  сетевой воды  и первоначальное давление заполнения воздушной камеры.

Бак в простейшей схеме

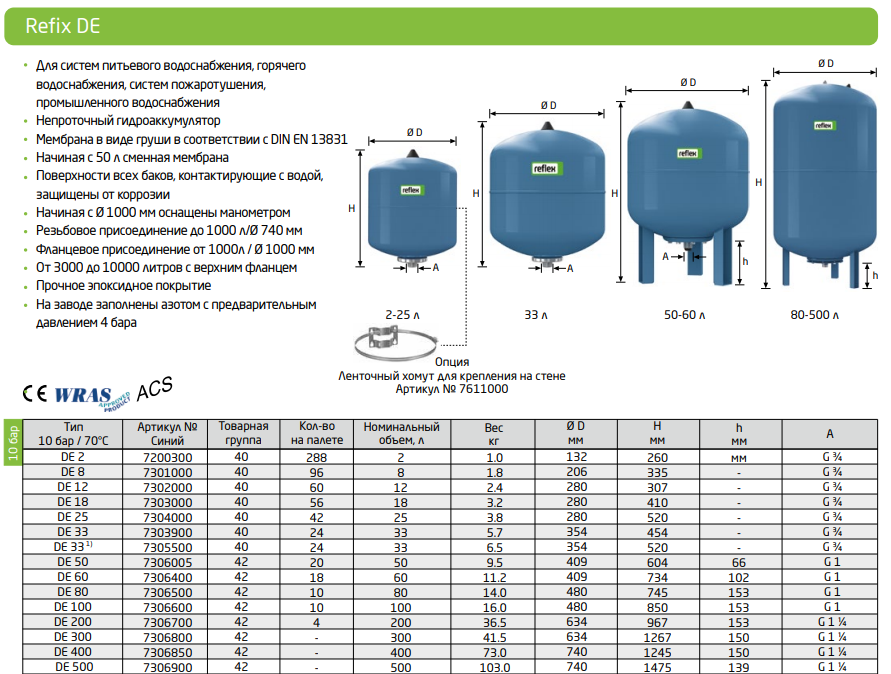

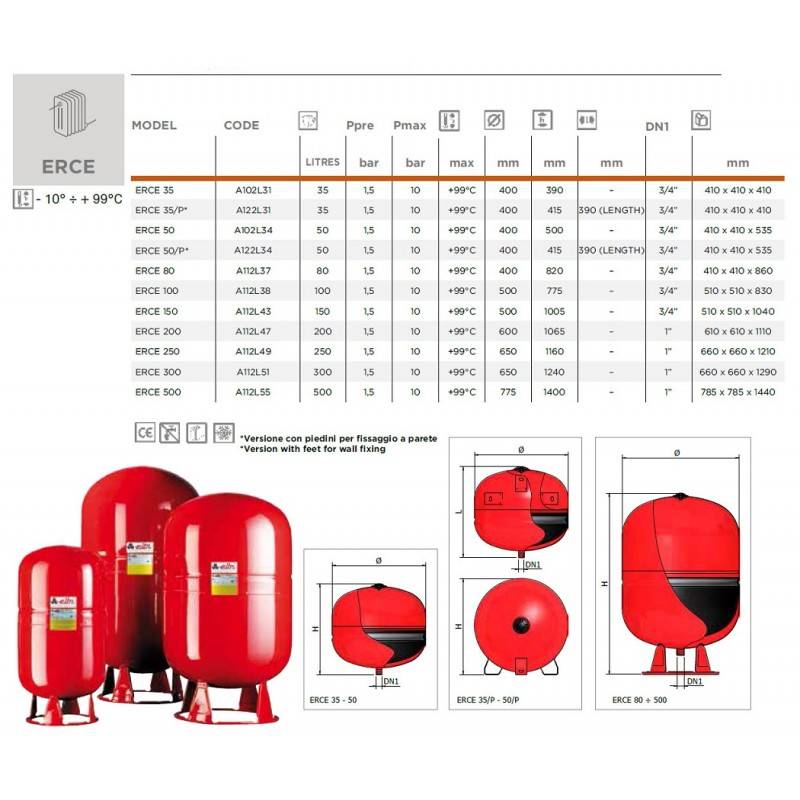

Норма для разных моделей

Расширительные устройства используются в новейших  системах теплоснабжения и практически заменили открытые расширители.

На рынке климатической техники достаточно таких предложений по маркам, как западных, так и отечественных производителей, в основном они рассчитаны под стандартные закрытые и открытые тепловые схемы, могут быть установлены в любом месте, неприхотливы к монтажу и исключают контакт теплоносителя с воздухом.

За давлением в баке нужно следить

Наиболее популярными моделями у российских покупателей считаются следующие модификации расширительных баков:

  • Россия STOUT, материал синтетический каучук, предел — 1.5 атм.
  • Германия, Reflex, материал: синтетический каучук, предел — 1.5 атм.
  • Италия, CIMM, материал: синтетический каучук, предел — 1.5 атм.
  • Россия, UNIGB, материал: синтетический каучук, предел — 1.5 атм.
  • Италия, Zilmet CAL — PRO 35 на ножках, материал: синтетический каучук, предел — 1.5 атм.
  • Россия-Нидерланды, Flamco Flexcon R 425 (FL 16416RU), материал мембраны: бутиловый каучук, предел — 1.5 атм.
  • Россия, Джилекс 80 В, материал мембраны: синтетический каучук, предел — 1.5 атм.
  • Италия, VRV 50 Aquasystem, материал мембраны: синтетический каучук, предел — 1.5 атм.

Обслуживание расширительного бака: проверка показаний, подкачка давления

На отопительной системе установлены манометры, при помощи которых проверяется давление в сети. На расширительном бачке установлен ниппель для воздуха. Он  по форме  аналогичен, установленным на автошинах.

Поэтому закачивать воздух и откорректировать давление, можно  самым простым автомобильным насосным комплектом с манометром.

Перед тем, как проверить показание давления в воздушном секторе бака или качать воздух, нужно подготовить установку и учесть разницу единиц измерения давления.

Авто манометр показывает в МПа, поэтому показатель на шкале необходимо перевести в атмосферы/бары:

1Бар=1атм=0.1МПа.

Проверка работоспособности расширителя:

  • Контроль на внешние повреждения и коррозию — 1 раз/6 мес.
  • Проверка показаний параметров среды в воздушном секторе — 1 раз/6 мес.

Накачка давления в расширительный бак: пошаговое руководство

Для накачки бака пользуются манометром на насосе, можно прокачку выполнить и специальной компрессорной станцией.

Алгоритм действий:

  1. Отключается котел.
  2. Сливают воду из него, предварительно закрыв вентиля на подаче и обратке системы.
  3. Закрывают кран подпитки.
  4. Кран ГВС котла оставляют открытым, открывают вентиль ГВС на смесителе, через который будет сливаться котловая вода. Возможно, дренировать воду через нижний специальный котловой штуцер.
  5. Контролируют процесс дренажа по стрелке на манометре, оно должно показывать «0».
  6. К ниппелю, расширительного бака подключают насос.
  7. Поднимают давление в воздушном отсеке до 80% от допустимого — 1.5х 0.8 = 1.2 атм. Если накачать больше бак работать не сможет.
  8. После это запускают систему отопления в обратном порядке.

Причины снижения давления в расширительном баке

Когда настенная расширительная емкость заполнена верно, то стрелка манометра движется плавно без каких-то скачков. Если неправильно подкачивать, лишний воздух станет вытеснять избытки горячей воды из водяного сектора, тем самым увеличивая давление в отопительной сети.

Напротив, низкие показатели в воздушном отсеке, приведут к тому, что теплоноситель просто выгнет мембрану и наполнит весь объем. В результате при росте температуры воды в сети сработает сбросной защитный клапан.

Другие способы устранения неполадок

Проверка параметров в расширителе включена в перечень ежегодного техобслуживания котла. Когда в процессе испытания через дренажный вентиль идет воздух, а стрелка манометра в газовом секторе снизилась до атмосферного, значит, в баке пробита мембрана и её нужно поменять.

Склеиваться мембрану не рекомендуют, поскольку она работает циклично на растяжение/сжатие, что вызовет повторное разрушение склеенного соединения, причем в самый неподходящий для котла момент.

Допустимые неполадки расширительного бачка:

  1. Стрелка на манометре в отопительной системе сильно колеблется и имеет высокое значение даже при низкой температуре теплоносителя из-за отсутствия воздуха в полости — необходима подкачка воздухом расширителя.
  2. Повреждена мембрана — необходима замена на оригинальную в сервисном центре.
  3. Поврежден корпус, выполняют восстановление целостности в сервисном центре.
  4. Пропускает ниппель воздушного сектора –требуется продуть, и подкачать сосуд воздухом.
  5. Малый объем расширителя — нужно выполнить новый расчет и заменить устройство на новую модификацию.
  6. Утечка теплоносителя из воздушника из-за повреждения мембраны — необходима замена на оригинальную в сервисном центре.
  7. Давление теплоносителя низкое, он не поступает в верхнюю точку сети, из-за отсутствия воздуха (азота) в расширителе — потребуется заполнить воздухом установку.

Таким образом, подведя итог, нужно отметить, что требованиями эксплуатации тепловых сетей для компенсации температурного расширения теплоносителя в системах, как закрытого, так и открытого типа положено выполнять компенсацию температурного расширения сетевой воды с применением расширительных баков.

Как накачать давление в расширительном баке котла, необходимое для этого, какие есть нюансы

24 Марта 2022

Просмотров:
152913

Время чтения:
8 минут

Содержание

Зачем нужен расширительный бачок в системе отопления

Натиск в расширительном бачке газового теплоагрегата

Как закачать воздух в расширительный бак котла

Какое давление воздуха должно быть в расширительном баке теплотрассы

Как регулировать натиск в расширительном бачке теплотрассы – особенности системы

Обслуживание расширительного бака: проверка показаний, подкачка давления, как закачать воздух в расширительный бак газового котла

Повышение давления из-за расширительного бака

Установка расширительного бака в закрытую отопительную систему

Правила установки расширительного бачка в открытой отопительной системе

Устройство и расположение расширительного бака BAXI

Коротко о главном

Часто вы выливаете большое количество воды в ванную, и в этот период времени работа котла проходит в режиме водоснабжения. Потом кран закручивается, и работа котла должна бы снова вернутся к режиму отопления. Это достаточно логично. Увы, не всё так легко. Случается, такое, что потом он так уже не хочет функционировать. Какой в таком случае выход из положения.

Подробное устройство емкости для залива теплоносителя

Зачем нужен расширительный бачок в системе отопления

Аппарат является одной среди самых важных частей системы. Она наполнена водичкой. А та обладает свойством ставать немного больше в объеме, когда нагревается. Чтобы это никаким образом не повлияло на отопление, придумали специальную ёмкость, куда идёт лишняя вода – расширительный бак. То есть, как только образовывается лишняя вона, она сразу же уходит туда. Таким образом всё работает. Он устроен следующим образом:

Как устроен расширительный резервуар

Есть баки открытого и закрытого исполнения. Открытого – сделан из стали в форме, которая будет удобна вам. К нему добавляют переливной патрубок и патрубок, чтоб наполнять водой.

Закрытого – ёмкость, состоящая из двух основных частей. В первой– газ, во второй –хладагент. По причине того, что охладитель расширяется, если его нагреть, то мембрана выгибается и занимает внутреннюю поверхность.

Если коротко, то это такой аппарат, который вмещает в себя лишнюю жидкость при нагревании. Ведь все же знаем, что тела увеличиваются, если их подогреть.

Натиск в расширительном бачке газового теплоагрегата

Им называется изначальный нажим камеры с воздухом сосуда в условиях температуры внутри дома. Этому нажиму надлежит существовать идентичным со статическим давлением системы отопления впоследствии наполнения ее охладителем. Так мембрана станет пребывать в балансе и нажим газа невесомой камеры воздуха станет возмещать нажим теплоносителя теплотрассы, вследствие чего бак станет не наполнен, так же неподходящим по размерам, чтоб возмещать термическое увеличение воды.

Параметры натиска

Как закачать воздух в расширительный бак котла

  1. Когда вы хотите делать всё в безопасности, то котёл стоит отключить.
  2. Далее нужно слить воду (это делать лучше всего путём перекрытия холодной воды и открытия горячей, также нужно открутить вентиль горячей воды).
  3. Закрыть кран подпитки.
  4. Нужно показателям приравняться нулю на манометре.
  5. Следующим шагом вам придётся накачать бачок (насос должен быть подключён к ниппелю).
  6. Подключить отопления.

Какое давление воздуха должно быть в расширительном баке теплотрассы

У разных котлов значение натиска будет разным. Оно зависит от конструкции и вида оборудования. Чаще всего, норма написана в паспорте аппарата.

В новом теплоприборе параметр натиска 1. 5 атмосфер. Увы, он подойдёт не всем магистралям поставки тепла, по данной причине не составит труда его сбросить. Для этого есть штуцер, через который можно контролировать напор воздуха. На 0,2 атмосферы больше в мембранном баке, нежели в самой теплотрассе, чтобы она работала нормально. В определённых квартирах позволяется от 0,8 до 1 бар. Но не ниже 0,7 бар.

Показатели натиска в расширительной емкости

Как регулировать натиск в расширительном бачке теплотрассы – особенности системы

Возможно такое, что давление будет падать. Это происходит по следующим причинам:

  1. Теплоноситель протек.
  2. В аппарате снизился натиск.
  3. Коррозия.

Чтобы нормировать натиск в бачке нужно:

  1. Вычислить нужный натиск, чтоб функционирование бачка было приемлемым (меньше на 0,2 атмосферы, чем в магистрали поставки тепла).
  2. Установить данный показатель.
  3. Подключить бак и наполнить водой (до тех пор, пока напоры не сровняются между собою).
  4. Присоединить оснащение и продолжить наполнять, ожидая пока давление достигнет нужных вам значений.
  5. Начать работу системы следует при самой высокой температуре.

Расположен расширительный резервуар

Допустимые неполадки:

  1. Сильно колеблется туда-сюда стрелка в системе. Не стоит на месте. К тому же и показания слишком высокие. Чтобы это исправить нужно подкачать расширитель воздухом.
  2. Дефект мембраны. Отремонтировать его довольно сложно, поэтому самым объективным вариантом будет сменить.
  3. Дефект корпуса. Самостоятельно вы не разберётесь с данной поломкой. Лучше всего отвезти на ремонт в сервисный центр.
  4. Низкое давление также возможная проблема. Как накачать давление в расширительном бачке? Починить это можно путём заполнения воздухом установки.
  5. Ниппель пропускает воздух. Тут поможет продуть его и подкачать.

Обслуживание расширительного бака: проверка показаний, подкачка давления, как закачать воздух в расширительный бак газового котла

Если вы хотите проверить давление, используйте манометры, что находятся на отопительной системе. С их помощью это не составит никакого труда. Воздушный ниппель устроен на расширительном бачке. Практически идентичный есть на автошинах. И это многое упрощает. Поэтому если у вас есть автомобильный насос, то вы счастливчик, так как можете воспользоваться им и закачать воздух или откорректировать давление. С начало крайне важно подготовить установку и позаботиться о разнице единиц измерения давления. (1 бар = 1 атм=0,1МПа(так показывает авто манометр)). Потом удостоверьтесь в корректности показаний давления в воздушной сфере.

Расширитель проверяют 2 раза в год.

Разновидности различных емкостей для залива теплоносителя

Повышение давления из-за расширительного бака

Как накачать расширительный бак? Закачка воздуха в расширительный бак газового котла происходит таким образом: в момент нагревания жидкости до самой большой температуры, её объем увеличиться на 4%, то есть он перейдёт в расширительный бак. Ещё бывает, что мембрана повреждена. Тогда жидкость займёт всё пространство. С начало напор упадёт, но когда откроется кран подпитки, температура станет выше, а с ней уже и давление поднимется. В подобных ситуациях нужен новый расширитель.

Возможны ещё такие случаи, что расширительное устройство очень маленького размера. Тогда напор будет быстро усиливаться с возвышением температуры. Термогенераторы определяют мощность бака, если подключение выполнено стандартными радиаторами.

Ещё напор может не отвечать номинальному значению. Но тут поможет автомобильный насос. Правда прежде стоит слить жидкость. Используйте насос до тех пор, пока вода не начнёт течь. Далее выпустите газ и накачайте до нормального давления.

Манометр для измерения натиска, с помощью которого происходит подкачка расширительного бака отопления

Установка расширительного бака в закрытую отопительную систему

Для начала установки бака, нужно учесть несколько нюансов. Убедитесь, что сосуд находится сверху котла и связан с ним вертикальным стояком падающей магистрали. Удостоверьтесь в том, чтобы корпус ёмкости был хорошо утеплён. На всякий случай сделайте аварийный перелив.

Расширительный бак устанавливается в любом положении, но лучше вертикально, тогда он дольше прослужит. Маленькие сосуды крепят к стене, большие оставляют на полу. Желательно установить его не вплотную к стене, не очень высоко, следите за трубами, они должны проходить по стене и не ложится на патрубок бака.

Правила установки расширительного бачка в открытой отопительной системе

Вешают бачок там, где он будет наиболее эффективным. Для этого выбирают точку контура повыше. Так отопление будет более быстрым и менее затратным. Десятая часть от объема теплоносителя будет равна вместительности бака. Такие баки устанавливают обычно на чердаке. Это наиболее удобно. Но стоит хорошо поработать над утеплением. Чтобы его подключить, проводят две трубы в котельню. Экстренный перелив подключают к канализации, потому что это удобнее и не нужно 50 ведёрок, чтоб туда стекала вода.

Устройство и расположение расширительного бака BAXI

Расширительный резервуар Бакси

Бачок крепится сзади на стенке. Его вместимость 6 литров. Устроен он очень схоже к мембранному расширительному баку. Привести давление к норме у него вы сможете по инструкциях выше. Отличается он небольшими особенностями. Минимальным давлением является 0,5 бар. Часто профессионалы рекомендуют его установить 1 бар. Рекомендую прислушаться к их мнению. Правда решать вам.

К сожалению, бывают не приятные истории, в которых показатель давления опускался слишком низко. Причина в том, что в расширительном баке очень маленькое давление. Исправив это, ваш котел будет работать в совершенстве. В случае, если вы не знаете, как, то ответ найдёте немного выше.

Коротко о главном

Система очень сложна и важна. Расширительный бак один из главных составляющих. В него поступает лишняя вода, которая образовывается в результате нагревания. С ним могут возникнуть проблемы (низкое или высокое давления). Чтобы это исправить выше в статье есть все инструкции. Расширитель устанавливают и в открытой, и в закрытой отопительной системе. Он является необходимым, если вы хотите обеспечить тепло в вашем доме. Ещё есть котлы BAXI. У них свои нюансы. Надеюсь, эта статья поможет вам во всём разобраться. Также не пренебрегайте правилами безопасности.

Как думаете, как накачать давление в расширительном баке котла правильно?

Автор

Леонтьев Артём

Специальность:
Инженер

Все статьи

Поделиться

Поделиться

Руководство по проектированию расширительного бака, определение размеров и выбор расширительного бака для водяной системы горячего водоснабжения

Раздел 4.

0: Расчет расширительного бака

уравнение, соответствующее типу разложения. В этом разделе будет обсуждаться каждая из переменных, чтобы вы могли определить значения для каждой переменной в различных ситуациях.

4.1 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ТЕМПЕРАТУРЫ

Значения температуры используются для определения «дельта Т» и удельных значений объема, которые обсуждаются в следующем разделе. Вы должны найти самые низкие и самые высокие температуры, которые будут иметь место в гидравлической системе горячего водоснабжения.

Низкая температура: Значение низкой температуры – это температура в системе, которая возникает, когда генератор горячей воды выключен, а в здании самое холодное значение. Таким образом, низкая температура будет зависеть от местоположения, но должна находиться в диапазоне, указанном ниже.

  • Низкая температура: от 32 F до 70 F

Если водяная система горячего водоснабжения представляет собой смесь гликолей, то самая низкая температура может отличаться от показанной ранее. Добавление гликоля в водяную горячую воду позволяет снизить температуру из-за более низкой точки замерзания гликоля.

Высокая температура: Значение высокой температуры – это температура, возникающая при включении насоса(ов) горячей воды и генератора(ов) горячей воды. Когда водяная система горячего водоснабжения включена, водяная горячая вода может достигать максимальной температуры на выходе генератора горячей воды. Низкотемпературные генераторы горячей воды обычно имеют максимальную температуру 250 ° F. Генераторы горячей воды средней температуры могут производить температуру до 350 ° F, а генераторы горячей воды высокой температуры могут производить температуру до 400 ° F.

4.2 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ УДЕЛЬНОГО ОБЪЕМА

Значения удельного объема определяются из данных о свойствах жидкости. Калькулятор расширительного бака включает конкретные значения объема для воды и различных смесей полипропиленгликоля и полиэтиленгликоля.

Значения давления паров указаны в PSIA

Значения удельного объема также можно найти в ASHRAE Fundamentals для воды и на следующем веб-сайте для гликолевых смесей.

4.3 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ДАВЛЕНИЯ

Калькулятор расширительного бака требует ввода трех значений давления: (1) минимальное давление, (2) максимальное давление и (3) давление предварительного нагнетания. Каждое из этих значений будет обсуждаться ниже, но сначала вы должны понять разницу между манометрическим давлением и абсолютным давлением, а также термины, давление пара и точка отсутствия изменения давления.

Манометрическое давление – это давление без добавления атмосферного давления. Например, манометрическое давление 0 фунтов на квадратный дюйм соответствует давлению в 1 атмосферу или (14,7 фунтов на квадратный дюйм). Термин абсолютное давление учитывает давление атмосферы.

Рисунок 4: Не забудьте преобразовать манометрическое давление в абсолютное перед использованием уравнений расширительного бака.

4.3.1 ДАВЛЕНИЕ ПАРА

Давление пара или абсолютное давление поможет вам выбрать минимальное давление, необходимое в системе. Давление пара зависит от температуры воды. С повышением температуры увеличивается и давление пара. Например, давление пара воды при температуре 85 F составляет примерно 1,4 фута напора, а давление пара воды при температуре 200 F составляет примерно 26,6 фута напора. Давление пара – это минимальное давление, необходимое для поддержания воды в жидком состоянии. Например, если давление воды при 200 F изменить на 20 футов напора, то вода испарится. Давление паров определяется автоматически в зависимости от типа и температуры жидкости.

Рисунок 5: При повышении температуры динамическая вязкость уменьшается, а давление пара увеличивается.

Перейдите по этой ссылке, чтобы узнать больше о температурах от 32 F до 420 F. Давление паров горячей воды в гидравлической системе как функция температуры

4.3.2 ТОЧКА ОТСУТСТВИЯ ИЗМЕНЕНИЯ ДАВЛЕНИЯ

Часто вы будете слышать, что дело в расширительном баке. при котором давление в системе не меняется. Это верно, но предполагается, что температура не меняется. Давление в расширительном бачке не изменится при включении или выключении насоса в системе, а температура останется прежней. При рассмотрении следующих пунктов обсуждения по определению низкого/минимального и высокого/максимального давления помните, что давление в расширительном бачке является функцией температуры, а не насоса.

4.3.3 НИЗКОЕ ДАВЛЕНИЕ/НАПОЛНЕНИЕ

Низкое давление – это минимальное давление в системе, обеспечивающее выполнение наиболее жестких требований из следующих трех ограничений: (1) 10 фунтов на кв. дюйм в самой высокой точке трубопровода, (2) нетто требуется положительный напор на всасывании водяного насоса горячей воды или (3) больше, чем давление паров горячей воды при самой высокой температуре во всех точках системы.

(1) Ограничение по высоте: Низкое давление или давление наполнения — это давление, необходимое в точке наполнения, необходимое для заполнения всей трубопроводной системы и достижения 10 фунтов на квадратный дюйм в самой высокой точке трубопровода, чтобы предотвратить попадание воздуха в воду/раствор. При расчете этого давления вы должны исходить из того, что насос(ы) выключен, а температура жидкости самая высокая. Точка наполнения обычно используется, потому что расширительный бак расположен в точке наполнения и имеет почти такое же давление. Если расширительный бачок расположен вдали от точки наполнения, то можно использовать разницу высот между точкой наполнения, чтобы найти минимальное давление в расширительном бачке.

Например, предположим, что температура наполняющей воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка системы находится на высоте 160 футов над чистым полом. Это приведет к перепаду высот в 150 футов или 65,0 фунтов на квадратный дюйм. Таким образом, давление наполнения должно составлять 75 фунтов на кв. дюйм. Этот пример показан на первом следующем рисунке.

(2) Ограничение чистого положительного напора на всасывании: Далее следует также проверить чистый положительный напор на всасывании, требуемый для гидравлических насосов горячей воды. Низкое давление или давление наполнения должно быть достаточно большим, чтобы удовлетворялся требуемый чистый положительный напор на всасывании.

Например, предположим, что температура наполняющей воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка системы находится всего в 30 футах над чистым полом. Это приведет к перепаду высот всего в 20 футов или 8,6 фунтов на квадратный дюйм. Таким образом, согласно предыдущему ограничению минимальное давление будет составлять всего 18,6 фунтов на кв. дюйм. Однако, если гидравлический насос горячей воды расположен на 10 футов выше точки заполнения, то давление на всасывании гидравлического насоса горячей воды будет составлять всего 14,3 фунта на кв. Если для насоса требуется чистая положительная высота всасывания 20 фунтов на квадратный дюйм, то давление наполнения, определенное из ограничения высоты, не будет соответствовать чистому положительному значению высоты всасывания. Таким образом, давление наполнения должно быть увеличено, чтобы соответствовать чистому положительному ограничению высоты всасывания. Этот пример показан на втором следующем рисунке.

Рис. 6: Минимальное давление/давление наполнения определяется в соответствии с требованием 10 фунтов на кв. дюйм в самой высокой точке, как показано зеленым цветом. Давление на более низких отметках затем определяется путем преобразования футов напора в фунты на квадратный дюйм. Это приводит к манометрическому давлению наполнения 75 фунтов на квадратный дюйм и манометрическому давлению всасывания водяного насоса горячей воды 70,7 фунтов на квадратный дюйм. Вы также должны дважды проверить чистый положительный напор на всасывании, необходимый для гидравлического насоса горячей воды, но в этом примере давление всасывания очень высокое и должно быть легко достигнуто. Насос выключен, при определении минимального давления.

Рис. 7: На этом примерном рисунке зеленым цветом показано минимальное давление в точке заполнения, основанное на манометрическом давлении 10 фунтов на кв. дюйм в самой высокой точке. Красным цветом показано давление в точке наполнения, основанное на минимальном давлении 20 фунтов на кв. дюйм на всасывании гидравлического насоса горячей воды. Как видите, красный показывает более высокое минимальное давление в точке заполнения и, следовательно, более высокое минимальное давление в расширительном бачке. Таким образом, для вашего уравнения вы должны использовать более высокое значение минимального давления, основанное на NPSHR. Насос выключен при определении минимального давления.

(3) Ограничение по давлению пара: Последнее ограничение обычно является наиболее строгим ограничением для гидравлических систем горячего водоснабжения из-за высоких температур. При этом ограничении давление во всей системе должно оставаться выше, чем давление паров жидкости, чтобы предотвратить парообразование. Если требуется давление выше доступного давления в здании, то закрытая система нагнетается с помощью нагнетательного насоса. Этот насос отличается от гидравлического насоса горячей воды, который только обеспечивает циркуляцию жидкости в системе. Насос наддува перекачивает систему подпиточной воды в закрытую гидравлическую систему горячего водоснабжения под желаемым давлением, чтобы выполнить все три ограничения.

Чтобы найти давление, необходимое для соблюдения ограничения по давлению пара, вы можете смоделировать давление во всей замкнутой системе в соответствии с этими двумя сценариями: Сценарий A: Насос выключен, максимальная температура и Сценарий B: Насос включен, максимальная температура.

Рисунок 8: Сценарий A: насос выключен, максимальная температура 250 °F. На этом рисунке показан общий замкнутый контур, гидравлическая система горячего водоснабжения (250 ° F). В самой высокой точке самое низкое давление горячей воды будет 30 фунтов на квадратный дюйм, что выше давления пара 290,8 фунтов на квадратный дюйм. Это приводит к давлению 87 фунтов на квадратный дюйм в расширительном баке. Давление показано в абсолютном и манометрическом значениях для удобства сравнения с давлением паров. Если вы следите за преобразованием фут-напора в фунты на квадратный дюйм, вы также заметите, что преобразование больше не представляет собой 1 фунт на квадратный дюйм в 2,31 фута напора. Это связано с тем, что плотность воды теперь меньше, поэтому для обеспечения того же давления, что и раньше, требуется более высокий водяной столб. При этой температуре преобразование составляет 1 фунт на квадратный дюйм в 2,44 фута напора.

Следующий рисунок имитирует Сценарий B: Насос включен, максимальная температура 250 F. Когда насос включен, давление в расширительном баке останется прежним, а все остальные значения давления будут экстраполированы из этой точки. Предполагается, что насос обеспечивает давление 20 фунтов на квадратный дюйм.

Рисунок 9: Сценарий B: Насос включен, максимальная температура 250 °F. На этом рисунке показана та же система, что и на предыдущем рисунке, за исключением того, что насос включен. Поскольку насос работает, будут потери на трение между расширительным бачком и всасывающим патрубком насоса. Это приводит к давлению 75 фунтов на квадратный дюйм на всасывании насоса. Насос обеспечивает давление 20 фунтов на квадратный дюйм, поэтому давление нагнетания будет 95 фунтов на квадратный дюйм. Давление в верхней части системы выше при включенном насосе, потому что насос обеспечивает дополнительное давление, таким образом, давление в верхней части системы составляет 32 фунта на кв. дюйм. Перепад между верхом системы и расширительным бачком больше, потому что будут дополнительные потери на трение, так как жидкость движется.

На следующем рисунке представлены три критерия для определения минимального давления для другого сценария. На этом рисунке максимальная температура составляет 250 ° F, что соответствует давлению паров около 30 фунтов на квадратный дюйм (15,3 фунтов на квадратный дюйм изб.). Самая высокая точка в системе расположена на высоте 30 футов над чистым полом, и в этой точке требуется манометрическое давление 10 фунтов на квадратный дюйм, чтобы соответствовать критериям высоты. Требуемый чистый положительный напор на всасывании насоса составляет 20 фунтов на кв. дюйм.

Рисунок 10: На этом рисунке показано минимальное давление для всех трех ограничений. Минимальное давление для достижения 10 фунтов на квадратный дюйм в самой высокой точке показано зеленым цветом. Минимальное давление, необходимое для достижения 20 фунтов на квадратный дюйм (NPSHR) на всасывании насоса горячей воды, показано красным цветом. Минимальное давление для достижения давления пара 30 фунтов на квадратный дюйм (15,3 фунта на кв. дюйм изб.) в самой высокой точке показано пурпурным цветом. Минимальное давление, которое следует использовать в калькуляторе, составляет 25,5 фунтов на квадратный дюйм в расширительном бачке. Это максимальное минимальное давление.

5.3.2 ВЫСОКОЕ ДАВЛЕНИЕ

Значение высокого давления – это максимальное давление, которое может возникнуть в расширительном баке, при котором не происходит отказа предохранительных клапанов или оборудования из-за высокого давления. Сценарий, который вы должны проверить, — насос включен, а горячая вода гидравлической системы имеет максимальную температуру.

Рисунок 11: Высокое давление в расширительном баке определяется путем имитации максимального давления на предохранительных клапанах и оборудовании и нахождения максимального значения давления, при котором давление на всем оборудовании и предохранительных клапанах находится в пределах допустимого давления. На этом рисунке показано максимальное давление 125 фунтов на кв. дюйм в генераторе горячей воды при включенном насосе. Это приводит к максимальному давлению в расширительном баке 130 фунтов на квадратный дюйм. Рабочая температура этой системы составляет 140 F.

Сценарии всегда следует запускать с включенным и выключенным насосом, потому что давление оборудования должно соответствовать требованиям, независимо от того, включен насос или нет. Например, если вы запускаете сценарий с максимальным давлением в точке заполнения системы 125 фунтов на кв. дюйм, что является типичным максимальным давлением для фитингов трубопроводов, и насос выключен, то предельные значения давления соблюдаются для всего оборудования. . Однако, как только насос будет включен, вы превысите требуемое давление в 125 фунтов на квадратный дюйм для генератора горячей воды. Это показано на следующих двух рисунках.

Сценарии всегда следует запускать с включенным и выключенным насосом, поскольку оборудование должно находиться в пределах требуемого давления независимо от того, включен насос или нет. Например, в предыдущем сценарии давление в воздушном сепараторе будет составлять 135 фунтов на квадратный дюйм. Этот факт не был бы обнаружен, если бы насос предполагался выключенным при испытаниях на высокое давление в генераторе горячей воды. Поскольку воздушный сепаратор находится на той же высоте, в воздушном сепараторе будет то же давление, что и в генераторе горячей воды, когда насос выключен.

5.4 ЛИНЕЙНЫЙ КОЭФФИЦИЕНТ ТЕПЛОВОГО РАСШИРЕНИЯ

Для расчетов можно использовать следующий линейный коэффициент теплового расширения. Однако более точные значения можно получить, используя данные, предоставленные производителями труб.

Если у вас смесь нескольких типов труб, вам следует использовать более низкий коэффициент теплового расширения. Это позволит увеличить расширительный бачок. Если у вас более высокий коэффициент теплового расширения, вы воспользуетесь преимуществами увеличения объема системы, возникающего при расширении трубопровода. Когда жидкость нагревается, она расширяется, но труба также расширяется, чтобы вместить часть увеличенного объема жидкости. Таким образом, выбор материала трубы, который расширяется меньше всего, даст наиболее консервативный результат.

Расширительные баки водогрейных котлов

Расширительные баки водогрейных котлов — В системах водогрейных котлов используются два типа расширительных баков. Стальной расширительный бак и расширительный бак баллонного типа. Эти расширительные баки используются для создания подушки для расширения воды при ее нагревании.

Без этой воздушной подушки давление в системе котла превысило бы настройку предохранительного клапана. Наконец, это приведет к открытию предохранительного клапана и выпуску воды для сброса давления.

Технический специалист по ОВиК должен понимать, как работают расширительные баки бойлера. Это понимание важно для правильного устранения проблем с водогрейным котлом, которые могут возникнуть в результате проблемы с расширительным баком.

Кроме того, одной из первых вещей, которые необходимо проверить в системе водогрейного котла, когда предохранительный клапан чрезмерно сбрасывает воду, является расширительный бак.

Если расширительный бачок водогрейного котла залит водой, вероятно, у вас проблема с давлением в бойлере, особенно если расширительный бачок стального типа. Подробнее о типах расширительных баков ниже. Однако важно понимать расширительные баки и то, как они работают, если вы специалист по котлам.

Котел с надлежащей регулировкой и контролем воздуха, водяной шлюз будет устранен или значительно сведен к минимуму. Воздух внутри гидравлической системы необходим. Однако только в том случае, если воздух находится в расширительном бачке, где он обеспечивает подушку. Подушка для воды, когда вода нагревается и происходит расширение .

Кроме того, тип средств контроля управления воздухом и процедуры удаления и минимизации воздуха используются для продувки плохого воздуха в нежелательных местах. Воздух будет оседать в таких местах, как стояки контура трубопровода. Это нужно, чтобы плохой воздух не попадал в гидравлический контур. Кроме того, он оставляет необходимое количество хорошего воздуха в нужном месте водяного контура.

Большой коммерческий расширительный бак для водяной системы с охлажденной водой

Типы расширительных баков для водяных котлов

Расширительные баки для водогрейных котлов

Существует два основных типа расширительных баков, используемых для гидравлических систем: длинный стальной барабан

  • Расширительный бак баллонного типа
  • Для обоих этих типов расширительных баков вы можете увидеть описание и техническую информацию ниже. Расширительные баки используются в системах нагрева горячей воды, системах охлаждения охлажденной воды и бытовых водонагревателях, где давление и гидравлический удар являются проблемой.

    Расширительные баки используются в жилых и коммерческих помещениях для гидроники, включая системы охлажденной и горячей воды.

    Стальные расширительные баки в контуре водогрейного котла | Расширительные баки водогрейного котла

    Разница между стальным расширительным баком и расширительным баком баллонного типа.

    Стальные расширительные баки все еще существуют сегодня, хотя многие новые системы водогрейных котлов используют расширительный бак баллонного типа. В стальном расширительном баке воздух и вода соприкасаются. Кроме того, в баллонном типе воздух и вода остаются разделенными диафрагмой.

    Любая жидкость не сжимается. Воздух сжимается, поэтому, когда котельная система нагревает воду, ей нужна подушка. Кроме того, воздух, который может сжиматься в замкнутой системе, сжимается за счет расширения нагретой воды. Воздух внутри стального расширительного бака действует как пружина и поглощает дополнительное давление, создаваемое нагреванием воды.

    Вода будет расширяться и сжиматься в системе, но не из-за сжатия. Кроме того, вода расширяется и сжимается при нагревании и охлаждении. Базовая физика. Любая система термальной воды, будь то система водяного отопления или система охлаждения в закрытой системе, нуждается в расширительном баке для расширения и сжатия.

    Соотношение воздуха и воды внутри стального расширительного бака | Расширительные баки водогрейного котла

    Расширительные баки водогрейного котла

    Соотношение воды и воздуха внутри стального расширительного бака оптимально при 2/3 воды на 1/3 воздуха. Резервуары, не оборудованные защитным стеклом, нуждаются в фитингах Airtrol. На дне расширительного бачка находится штуцер. Внизу у него воздухоотводчик. Фитинг имеет погружную трубку, которая входит примерно на 2/3 в расширительный бачок. Наконец, это позволяет вам отрегулировать уровень воды до оптимального уровня 2/3.

    Перед открытием вентиляционного отверстия в нижней части фитинга расширительного бака Airtrol необходимо изолировать расширительный бак от гидравлического контура. Значит, на трубе, выходящей из котловой системы и идущей к расширительному баку, должна быть задвижка или шаровой кран.

    Следовательно, запорный клапан. Если расширительный бак залит водой, используется фитинг Airtrol (иногда называемый фитингом B&G Airdrop для расширительного бака), чтобы легко восстановить надлежащее соотношение воздуха и воды. Наконец, правильный уровень соотношения воздух/вода внутри стального расширительного бака восстанавливается после использования устройства Airtrol.

    Смотровое стекло, которое есть в некоторых стальных расширительных баках, также используется для установки правильного соотношения воздуха и воды. Соотношение воздух/вода внутри стального расширительного бачка. Если стальной расширительный бачок не оборудован ни смотровым стеклом, ни фитингом Airtrol, заполнение бачка до надлежащего соотношения является игрой в угадайку.

    Кроме того, правильное соотношение воздуха и воды внутри стального расширительного бака, вероятно, никогда не будет заполнено должным образом.

    Размеры расширительных баков в системе водогрейных котлов Гидравлические контуры | Расширительные баки водогрейного котла

    Размер расширительного бака происходит в соответствии с уравнением в механических кодах. Тем не менее, большинство производителей котлов предоставят вам таблицы размеров, основанные на производительности системы в БТЕ/ч. Кроме того, еще один фактор включает в себя тип конвекторов, которые у вас есть в контуре, например, медный плинтус или чугунные радиаторы.

    Лучший калькулятор размеров, которым я лично пользуюсь при определении размеров расширительных баков, можно найти в Amtrol.

    Стальной расширительный бак Над котлом

    Важно соотношение воздуха и воды внутри стального расширительного бачка. Это так же важно, как наличие расширительного бака подходящего размера. Размер стального расширительного бака сопоставим с размером гидравлического контура. И мощность системы водогрейного котла.

    Размер стального расширительного бака в системе водогрейного котла определяется перед установкой. Проектировщик котловых систем определяет размер расширительного бака на основе расчетов. Расчеты размеров водогрейного котла и гидронного контура.

    Если система водогрейного котла проработала без проблем более года и вдруг возникла проблема, связанная с прерывистой вентиляцией предохранительного клапана, маловероятно, что проблема связана с размером стального расширительного бака. Наконец, у терморасширительных баков время от времени возникают проблемы, будь то стальной бак или бак-дозатор.

    Система водяного отопления нуждается в расширительном баке для правильной работы и поддержания надлежащего давления. Поскольку система водяного отопления нагревает воду в контуре, для воды требуется буферный накопительный бак.

    То есть для повышенного давления и объема воды. Система создает давление, и для расширения воды нужно куда-то уйти.

    Автоматические воздухоотводчики и стальные расширительные баки в контурах водогрейных котлов

    Расширительные баки водогрейных котлов

    Не рекомендуется, чтобы стальные расширительные баки систем водогрейных котлов имели автоматические воздухоотводчики в контуре. Однако есть много водогрейных котлов со стальными расширительными баками, которые имеют автоматические воздухоотводчики.

    Воздухоотводчики находятся в системе в самой высокой точке контура и на стояках. Трубопровод подпиточной воды гидронного контура, оборудованного стальным расширительным баком, должен располагаться непосредственно под баком.

    В идеальном случае подпиточная вода подается в систему котла. Крошечные пузырьки воздуха в подпиточной воде поднимутся. Воздух попадет в бак, а не в гидравлический контур. Это уменьшит или предотвратит гидравлическую пробку.

    Кроме того, поскольку воздух и вода внутри стального расширительного бака соприкасаются, вода может поглощать некоторое количество воздуха при охлаждении воды в системе.

    Кроме того, это отчасти является причиной того, что некоторые стальные расширительные баки заливаются водой; им потребуется дренаж. Кроме того, стальные расширительные баки с смотровыми стеклами контролируются на предмет затопления, просто наблюдая за смотровым стеклом.

    Размер расширительного бака баллонного типа и номинальное давление | Расширительные баки водогрейного котла

    В отличие от стальных расширительных баков, расширительные баки баллонного типа имеют диафрагму, которая отделяет воду от воздуха. Эта диафрагма внутри расширительного бака баллонного типа предотвращает проблемы, возникающие со стальными расширительными баками, и поглощение воздуха водой при расширении в гидравлическом контуре горячей воды.

    При установке нового расширительного бачка баллонного типа важно следовать инструкциям производителя. Кроме того, большинство производителей требуют установки как можно ближе к стороне всасывания циркуляционного насоса.

    Расширительный бак баллонного типа служит той же цели, что и стальной расширительный бак; он поглощает дополнительное давление, создаваемое в водяном контуре водогрейного котла при нагреве воды в водяном контуре. Кроме того, некоторые скважинные системы имеют расширительные баки для поглощения давления, создаваемого «скважинным насосом».

    Очень важно в контуре водогрейного котла правильно подобрать размер бака-дозатора . Это будет основано на статическом давлении гидравлического контура и в верхней части гидравлического контура. Если установлен неправильный расширительный бак-дозатор или не поддерживается надлежащее давление воздуха на стороне воздуха в расширительном баке-дозаторе, предохранительный клапан будет срабатывать с перерывами.

    Давление на воздушной стороне расширительного бака баллонного типа не должно превышать 2–4 фунта на кв. дюйм давления воды. Кроме того, настройка редукционного клапана. Большинство бытовых редукционных клапанов имеют настройку ~ 12 фунтов на квадратный дюйм. Наконец, это давление может быть разным в зависимости от подъема или высоты стояка в контуре котла.

    Давление наполнения расширительных баков в гидравлических контурах | Расширительные баки водогрейного котла

    Всегда следуйте рекомендациям производителя по выбору размера расширительного бака-дозатора. Кроме того, смотрите выше правильный размер и ссылку на калькулятор. Используйте следующую формулу, чтобы заполнить воздушную сторону расширительного бака-баллона до требуемого давления воздуха.

    Это будет статическое давление, необходимое для поднятия воды до максимального уровня, а затем добавить 4 P.S.I. (Давление наполнения + 4 PSI = давление наполнения расширительного бака со стороны воздуха).

    В большинстве жилых помещений это будет 12 P.S.I. Обратите внимание, что очень важно изолировать резервуар. Он должен быть изолирован от давления гидравлического контура перед заполнением воздушной стороны расширительного бака-дозатора сжатым воздухом.

    Как работает расширительный бак котла?

    О том, как работают расширительные бачки, читайте в нашей статье на эту тему. Как работают расширительные баки?

    Проблемы с заправкой расширительного бака-дозатора в гидравлических контурах

    Незаряженный расширительный бак-дозатор позволит холодной воде поступать в бак, когда вода в контуре холодная. Переполненный расширительный бак-дозатор не позволит воде при нагреве в контуре и котле расширяться в расширительный бак.

    Кроме того, если существует проблема с прерывистым выпуском воздуха из клапана сброса давления. Наконец, необходимо проверить правильность давления в расширительном баке-дозаторе.

    Всегда помните, что при проверке этого давления необходимо изолировать систему от расширительного бака-дозатора. Лучше всего заряжать бак, когда он полностью отключен от контура котла. Будем надеяться, что бригада по установке котла добавила шаровой или запорный кран на линию, идущую от контура котла, идущую к расширительному баку-дозатору.

    Управление воздухом и регулирование воздуха в гидравлических контурах – предотвращение проблем с расширительными бачками | Расширительные баки водогрейных котлов

    Расширительные баки баллонного типа также нуждаются в хорошем управлении и контроле воздуха для удаления воздуха. Воздух мигрирует в контур водогрейного котла и воздух, который вымывается из воды. Воздухоотделитель необходим вместе с автоматическим воздухоотводчиком, чтобы избавиться от воздуха.

    Избавляет от воздуха, поступающего в гидравлический контур и систему водогрейного котла из подпиточной воды. Воздух также поступает из разделения путем нагрева и охлаждения. В стальных расширительных бачках воздух перемещается в расширительный бачок. Однако при использовании расширительных баков баллонного типа необходимо удалить воздух и продуть систему гидравлического контура.

    Гидравлический контур водогрейного котла с расширительным баком баллонного типа представляет собой полностью герметичную систему. Поэтому, когда воздух каким-либо образом попадает в систему, его необходимо удалить. В противном случае в самом контуре горячей воды или ответвленном гидроконтуре возникнет гидрозатвор.

    Шлюз препятствует нагреву, создавая проблемы с циркуляцией котла. Таким образом, важно иметь хорошее управление воздухом и контроль воздуха. Особенно в системах жидкостных водогрейных котлов, в которых используются расширительные баки баллонного типа.

    Размещение и установка расширительного бака в контуре водогрейного котла | Расширительные баки водогрейного котла

    В системе водогрейного котла и гидронном контуре должно поддерживаться давление. Поддерживается на соответствующем уровне давления. В противном случае возникнут проблемы с расширительным бачком.

    Для повышения производительности и снижения проблемы абсорбции воздуха в системе контура лучше всего установить расширительный бак-дозатор непосредственно перед всасывающей стороной циркуляционного насоса на стороне подачи водяного контура системы водогрейного котла.

    Поскольку расширительный бак-дозатор поглощает дополнительное давление, создаваемое в системе водогрейного котла в гидронном контуре, в этой области не происходит изменения давления в гидроконтуре системы водогрейного котла. Это точка баланса или давление гидронного контура системы водогрейного котла.

    Именно здесь давление в гидравлическом контуре практически не изменяется. Также лучше всего вводить подпиточную воду для системы водогрейного котла и водяного контура в месте, близком к расширительному баку-дозатору.

    Давление наполнения — расширительные баки системы отопления

    Поскольку воздушная сторона расширительного бака наполняется в соответствии с давлением наполнения плюс 4 P.S.I. Затем редукционный клапан (PRV) устанавливается на то же давление, что и давление со стороны воздуха в расширительном баке-баллоне. Выполнение этой рекомендации по установке является необязательным.

    Тем не менее, для достижения наилучших характеристик, контроля давления и управления подачей воздуха в водяном контуре системы водогрейного котла этот сценарий установки обеспечит наивысшую производительность водяного контура системы водогрейного котла. Если давление наполнения неправильное, у вас возникнут проблемы с давлением в котле.

    Если у вас возникли проблемы с вентиляцией нагнетательного клапана, наиболее распространенными причинами являются либо редукционные клапаны, либо расширительный бачок . Система находится под избыточным давлением либо из-за слишком высокого давления из-за неисправного предохранительного клапана, либо из-за неисправного расширительного бака.

    Слейте расширительный бачок и перепроверьте систему. Как домовладелец, если вам неудобно это делать, позвоните в профессиональную компанию HVAC или сантехника.

    Особенно с баками-дозаторами. Слив любого расширительного бака и проверка его на наличие проблем требует определенных знаний и навыков. Редукционный клапан находится рядом с превентором обратного потока и требует внимания специалиста, если он неисправен.

    Если это ваша домашняя система отопления, вы можете проверить манометр, чтобы узнать, какое давление в системе. 12 фунтов на квадратный дюйм — это нормально, а все, что выше 20, вызывает большие проблемы.

    Контрольный список установки для новых систем

    Примечание: Всегда следуйте инструкциям производителя для новых установок . Кроме того, обеспечьте соответствие кода новым установкам. Как правило, инструкции производителя заменяют код.

    Это основной список, который я использую перед первым заполнением цикла.

    1. Расширительный бачок установлен в соответствии с инструкциями производителя?
    2. Имеется ли в трубопроводе расширительного бака запорный клапан для будущего обслуживания и ремонта?
    3. Все трубопроводы были промыты перед установкой расширительного бака в контур? (предназначен для предотвращения попадания строительного мусора в бак)
    4. Рядом с баком расположен правильно подключенный дренажный клапан?
    5. Редукционный клапан на основании давления наполнения настроен?
    6. Для резервуаров баллонного типа была ли произведена и перепроверена предварительная заправка?
    7. Все остальные компоненты контура, влияющие на расширительный бачок, проверены на правильность работы?
    Как узнать, правильно ли работают мои расширительные баки? Причины отказа | Расширительные баки водогрейного котла

    Если у вас возникли проблемы с системой котла, вы хотите знать конкретную проблему.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    *

    *
