Какие провода закладывать для подключения домофона в квартире

27 января 2020

Видеодомофонная система состоит из нескольких устройств, соединенных проводами. Каждый провод, при этом, имеет своё назначение и должен быть определённого типа. Обычно в подобных системах нужны кабели для:

• передачи видео/аудио сигнала
• подачи напряжения питания.

В зависимости от конфигурации может понадобиться несколько проводов для одного и другого.

Тип используемого кабеля зависит от длины линии, места его прокладки и технологии передачи сигнала. Поэтому необходимо принимать во внимание расположение вызывной панели – на небольшом расстоянии внутри подъезда многоквартирного дома или далеко на уличной калитке частной усадьбы. А также, аналоговый или цифровой сигнал будет передаваться.

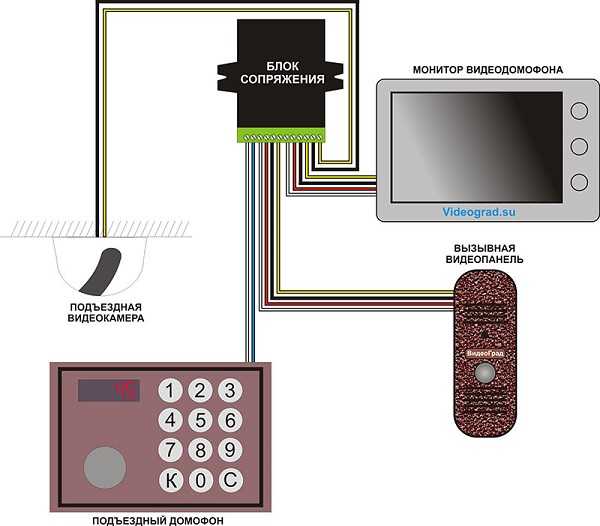

Провода для видеодомофона в квартире

Выбор проводов для квартирного видеодомофона проще из-за небольших расстояний между элементами системы и преимущественно внутренней прокладки.

Для наиболее распространенной конфигурации домофона в квартире понадобятся:

1. Провод подачи питания на монитор. Это может быть ПВС или ШВВП кабель 2х0,75.
2. 4-жильный провод к вызывной панели. Идеальный вариант, который гарантирует отличную совместную работу монитора и панели вызова – КВК (кабель для видеонаблюдения комбинированный). Он состоит из коаксиального кабеля с сопротивлением 75 Ом и двух многожильных проводов. Обеспечивает передачу видео/аудио и подачу питания для камеры видеопанели. Также подойдут провода типа ШВЭВ (шнур комбинированный для домофонов и систем контроля доступа для прокладки внутри зданий с оболочкой из ПВХ) и КСПВ (кабели для систем передачи в виниловой оболочке). ШВЭВ состоит из нескольких жил, одна из которых помещена в экранирующую оплётку, допускает передачу видеосигнала на расстояние до 60 м. Сигнальный провод КСПВ имеет однопроволочные медные жилы, покрытые полиэтиленовой изоляцией.
3. Для цифровых устройств подойдёт UTP кабель («витая пара»). Экранированная «витая пара» (FTP) обеспечит передачу видео на расстояние до 100 м.
4. 2-жильный ШВВП для подключения вызывной панели к электромеханическому замку.

Рекомендации по выбору кабеля

Для лучшего понимания того, какие провода к домофону вам понадобятся, стоит заранее определиться с его моделью и прочитать рекомендации производителя по установке.

Выбирая кабель, обращайте внимание на качество: материал жилы и изоляции. По стандартам, в токопроводящих линиях должна использоваться медная проволока. Продукции со стальной проволокой, покрытой тонким слоем меди, лучше избегать. Такой провод подвержен коррозии, что может привести к выходу из строя подключаемого оборудования.

Также учитывайте, что кроме проводов, вам может понадобиться распаечная коробка, блоки питания, БУЗ (блок управления замком) и дополнительное оборудование.

Рассказать

Поделиться

Твитнуть

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Как установить домофон в частном доме?

Инструкция по установке и подключению домофона. Узнайте, как правильно подключить домофон в квартире и частном доме. Нюансы монтажа видеодомофона.

Перед современным владельцем частного дома не стоит вопрос: устанавливать или не устанавливать домофонную систему? Системы контроля и управления доступом (СКУД), к которым относятся домофоны, прочно вошли в нашу жизнь. В наше время хозяева загородных коттеджей чаще задаются вопросами: какую домофонную систему выбрать? Можно ли установить домофон своими руками, не прибегая к услугам специалистов?

В этом материале мы постараемся подробно рассказать об установке домофонов в загородных коттеджах. Рассмотрим вопросы выбора комплектующих, расходных материалов и инструмента. Расскажем о технических решениях позволяющих обеспечить надежное функционирование СКУД.

Основные типы и производители

По своему функционалу домофонные системы можно условно разделить на два основных типа:

• аудиодомофоны;
• видеодомофоны.

Аудиодомофоны позволяют идентифицировать посетителя по голосу. Владельцы видеодомофонов могут произвести идентификацию, как по голосу, так и визуально. Вдобавок многие домофонные системы с видеокамерами могут выполнять функцию видеорегистратора, записывая видеоинформацию на внутренние или внешние носители. Как ни странно, схемы подключения перечисленных СКУД отличаются в незначительной степени. Основное отличие в установке видеодомофонов заключается в необходимости передавать видеосигнал. Для этого требуется проложить два дополнительных провода между вызывным устройством и домофоном.

Следует заметить, что производители домофонов предлагают устройства, в которых связь между отдельными элементами домофонной системы осуществляется по радиоканалу или через сеть интернет. Для таких систем не требуется прокладывать длинные провода, но дополнительные модули связи заметно увеличивают стоимость СКУД.

Что касается производителей домофонов, то на нашем рынке устойчивую репутацию имеют такие торговые марки как: COMMAX, CTV, Falcon Eye, Kocom, Tantos и другие. Продукты одной ценовой категории от этих компаний имеют похожий функционал и сопоставимые технические характеристики.

Какие комплектующие потребуются?

В базовый набор предлагаемый производителями обычно входят домофонная трубка со встроенным или внешним блоком питания и вызывное устройство в антивандальном исполнении. Видеодомофонный комплект включает видеотерминал, устанавливаемый в доме, и устройство вызова со встроенной видеокамерой. В обоих случаях в вызывном устройстве имеется встроенный контакт позволяющий управлять электрическим замком.

Минимальный набор устройств позволяет производить идентификацию вызывающего, но для того чтобы впустить или не пустить его на контролируемую территорию нужен замок. Электрические замки бывают двух типов:

• электромагнитные;
• электромеханические.

Электромагнитные замки удерживаются в запертом состоянии при протекании через встроенную катушку электрического тока. Электромагнитные замки в силу своей конструкции имеют следующую особенность: при исчезновении напряжения они автоматически открываются. Поэтому для эксплуатации этого типа замков в условиях нестабильной нужен резервный источник тока. В качестве такого источника можно применить аккумулятор или использовать источник бесперебойного питания.

Электромеханические замки защелкиваются механически, а открываются с помощью встроенного электромагнита. Встречаются две разновидности электромеханических замков: электрические защелки и замки с цилиндром для ключа. Последний вариант представляется более предпочтительным для загородного дома. Он позволяет владельцу ключа открывать калитку или дверь самостоятельно, когда в доме никого нет.

Электрические замки потребляют довольно большой ток. Поэтому для них необходим отдельный блок питания. В последнее время на рынке появились накопители БУЗ (блоки управления замками), которыми можно заменить блоки питания электромагнитных замков. БУЗ представляет собой накопитель энергии, который может заряжаться от маломощного источника напряжения. В момент подачи сигнала на открывание замка БУЗ отдает накопленную энергию электромагниту.

В нашей стране довольно суровый климат. Во время сильных морозов калитку не всегда удается открыть обычным ключом. Для дублирования механических ключей можно использовать электронные ключи (чипы). Для того чтобы обеспечить идентификацию с помощью электронного ключа потребуется считывающее устройство и контролер замка.

Для открывания калитки изнутри домовой территории понадобится кнопка наружной установки с нормально разомкнутым контактом. Ее монтируют непосредственно рядом с калиткой.

Еще для корректной работы дверного замка на входную дверь или калитку необходимо установить дверной доводчик.

Подытожим: полный набор для установки домофона в частном доме будет состоять из:

• домофонной трубки;
• вызывного устройства;
• электромеханического замка;
• блока питания или БУЗа;
• считывателя;
• контроллера;
• кнопка;
• доводчика двери.

Приобретая оборудование разных производителей, обращайте внимание на совместимость электронных блоков по рабочему току и напряжению! Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице.

Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75. В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP. Промышленность выпускает специализированные кабели для СКУД. Кабель КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны.

Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75. В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP. Промышленность выпускает специализированные кабели для СКУД. Кабель КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны.

Инструмент для подключения домофона

Для установки домофонной системы необходим обычный набор инструментов для электромонтажных работ: отвертки, кусачки, плоскогубцы, перфоратор или ударная дрель и т. д. Для пайки проводов понадобится паяльник 40 – 60 Вт, флюс и припой. Неплохо иметь термофен, приспособления для снятия изоляции с проводов и опрессовки наконечников.

Инструмент для подключения домофона

Для установки домофонной системы необходим обычный набор инструментов для электромонтажных работ: отвертки, кусачки, плоскогубцы, перфоратор или ударная дрель и т. д. Для пайки проводов понадобится паяльник 40 – 60 Вт, флюс и припой. Неплохо иметь термофен, приспособления для снятия изоляции с проводов и опрессовки наконечников.

Типовые схемы подключения домофонов

Ниже мы приведем несколько типовых схем подключения домофонов. Но сначала заметим, что для самостоятельного подключения СКУД необходимо иметь хотя бы небольшие познания в электротехнике. Слепое копирование типовых схем может привести к порче оборудования.

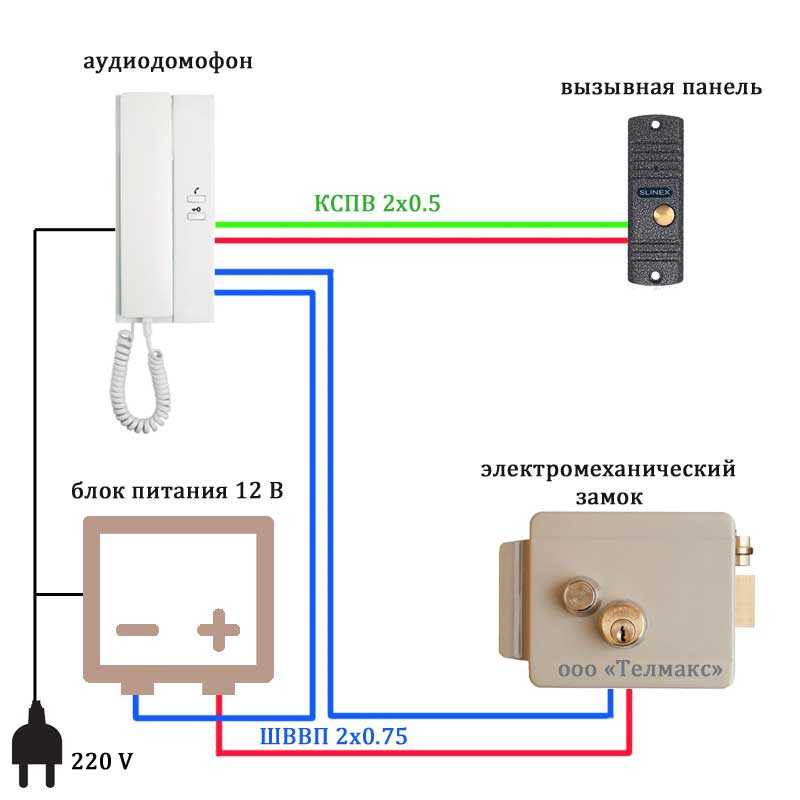

Один из вариантов соединения аудиодомофонной трубки с вызывным устройством и электромеханическим замком выглядит следующим образом:

Обратите внимание! В этом варианте нормально разомкнутый контакт управления замком встроен в разговорную трубку.

Выходное напряжение и мощность блока питания должны соответствовать параметрам замка.

Далее показана схема подключения видеодомофона, в которой контакт управления замком встроен в вызывную панель.

Для размещения блока питания замка требуется место, к нему нужно прокладывать кабель 220В. Чтобы избавиться от этих проблем, вместо БП часто устанавливают БУЗ о котором рассказывалось выше. БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка.

Порядок установки домофона

Перед тем как начать монтажные работы необходимо составить план размещения элементов домофонной системы. Особенно важно продумать место размещения разговорной трубки или видеотерминала. Они должны располагаться в том месте, где чаще всего находятся люди в течение дня. Возможно, таким местом окажется кухня.

Составив план и оценив необходимое количество провода, производят прокладку силового и сигнальных кабелей. Затем монтируют элементы СКУД. На следующем этапе производят электрические соединения и проверку работоспособности домофона.

Прокладка кабелей

Провода и кабели следует прокладывать в гофрированных гибких трубах, пластиковых или металлических. Гофру можно использовать при наружной прокладке проводов и при прокладке в стенах, за гипсокартонном. Для прокладки кабелей в земле можно применить полиэтиленовые трубы низкого давления. Глубина прокладки кабеля в земле должна составлять не менее 40 – 60 см. При наружной прокладке по стенам провода укладываю кабель каналы.

Три совета. Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт.

Если линию приходится делать из нескольких кусков, выполняйте паяные соединения и защищайте их с помощью термоусадочных трубок.

Прокладывая провод к электромеханическому замку наденьте на место изгиба гибкую защиту.

Внимание! Прокладывая кабели для домофона, следует помнить, что слаботочные и силовые кабели нельзя прокладывать в одной трубе. Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении.

Монтаж вызывной панели

При монтаже панели вызова видеодомофона постарайтесь обеспечить максимальный обзор перед калиткой и прилегающей территорией. Возможно, для этого вызывную панель придется развернуть в сторону калитки.

Монтаж разговорной трубки

Обычно в комплект поставки домофонных трубок входят элементы крепежа и дополнительные аксессуары. Поэтому серьезных проблем с установкой трубки быть не должно. Смонтируйте рядом с трубкой электрическую розетку и установите терминал на высоте удобной для всех членов семьи.

Монтаж контроллера

Контроллер размещают вблизи вызывного устройства и считывателя электронных ключей. Контроллер можно поместить в герметичный бокс или спрятать в нише за вызывным устройством. Главное чтобы он был надежно защищен от воздействия влаги и прямых солнечных лучей.

Подключение и наладка

Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже. Если вы используете кабели с многопроволочными жилами, напрессовывайте на них наконечники. Применение наконечников улучшает надежность контактов.

Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются.

Программирование электронных ключей

При использовании контроллера считывателя ключей имеется возможность «программирования» чипов. Процедуру можно выполнить с помощью, так называемого мастер ключа или путем перевода контроллера в режим программирования с помощью перемычек.

Программирование с помощью матер ключа выполняется следующим образом. Вначале к считывателю подносится мастер ключ. При этом котроллер переводится в режим программирования. После этого к считывателю подносится «программируемый» ключ. В этот момент контроллер запоминает номер ключа. Тем самым «программируемый» ключ поучает разрешение на открытие двери.

В отсутствии мастер ключа контроллер можно перевести в режим программирования с помощью переключения перемычек. Подробно об этой процедуре можно узнать из технической документации.

Заключение

В этом материале мы постарались подробно рассказать об установке домофона в частном доме. Надеемся, что прочитав этот текст, вы получили полезную информацию.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности
