Как проверить телевизионную антенну

Телевизионная антенна — это устройство, предназначенное для приёма сигнала на передающее оборудование. И, в зависимости от того, какой используется аппарат и происходит приём определённого количества и качества каналов. Сейчас, в большинстве случаев, применяются спутниковые антенны. Они комплектуются определённым набором оборудования: тарелка, кабель, конвертер, ресивер и так далее.

Как проверить работоспособность и технический потенциал телевизионной антенны?

Но, как и любая другая техника, это устройство может дать сбой не только при механических повреждениях, но и при неправильном подключении. В таких ситуациях необходимо знать, как проверить телевизионную антенну, не прибегая к услугам специалистов.

Существует ряд причин, по которым не работает спутниковая антенна на ТВ:

• Отсутствие цепи питания в потоке ресивер — конвертер (обе шкалы нулевые, значит, нет контакта).
• Антенна не настроена (есть шкала силы сигнала, но нет шкалы качества).
• Неисправен конвертер (сила сигнала может присутствовать, а шкалы качества нет).
• Слетела память в настройках ресивера (при длительном «отдыхе»).

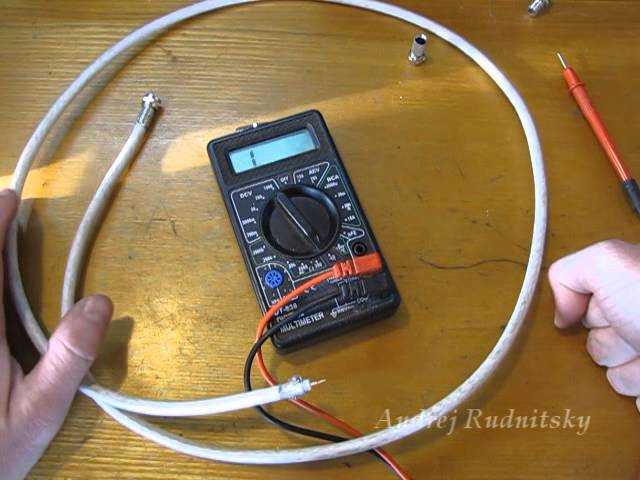

Как проверить антенну тестером (мультиметром)

В первую очередь следует обратить внимание на ТВ-кабель. Он должен быть целым, и без каких-либо пережимов.

1. Если это многоэтажный дом, то проверять придётся только работоспособность одного конца кабеля (со штекером). Для этого применяется мультиметр (тестер), измеряющий сопротивление между оплёткой и центральной жилой провода. Нормальным показателем считается значение в несколько десятков Ом. Если же оно больше или близко к «0», произошёл обрыв или замыкание. В этом случае лучше узнать, есть ли сигнал у соседей и, если есть, то проблема находится в распределительной коробке или на участке от неё до штекера.
2. Если это частный дом, то можно проверить сопротивление обоих концов ТВ-кабеля. Для начала нужно выключить всю технику из розетки. Затем отсоединить провод от антенны и от телевизора. И точно также проверить тестером оплётку и центральную жилу на замыкание. Здесь на исправность кабеля показывает бесконечное значение сопротивления. Но, если замкнуть центральную жилу и оплётку, мультиметр должен показать значение близкое к «0».

Когда прибор выявляет неисправность, необходимо, для начала, найти уязвимое место кабеля. Обычно это происходит в местах резких перегибов, соединённых отрезков или раскачиваемых ветром. В случае, если с ТВ-проводом всё в порядке, причину неполадок следует искать в другом месте.

Как проверить головку (конвертер) спутниковой антенны

Самой распространённой проблемой спутниковых приборов является поломка головки антенны (LNB) или DISEQC (коммутатора). Обычно это понятно, если вдруг перестали показывать некоторые ТВ-каналы. Конвертер может выйти из строя из-за атмосферных осадков, короткого замыкания и резких скачков напряжения.

Чтобы проверить, действительно ли эта проблема связана с неисправностью конвертера или дисека, необходимо:

• Включить канал, который перестал работать.
• Открутить LNB-головку от кабеля.
• Отсоединить центральный провод от ресивера и подсоединить к LNB.
• Если в этой ситуации канал начал показывать, то неисправен дисек (коммутатор). В противном случае сломан конвертер.

Но, если и при замене LNB-головки связи нет, то следует искать причину в настройках оборудования.

Как проверить сигнал ТВ-антенны

Это очень частая ошибка спутниковых систем. Вроде бы работало оборудование нормально, но в один прекрасный момент, при включении телевизора, на экране появляется окошко с надписью «Нет сигнала».

Для проверки уровня спутникового сигнала следует зайти в настройки ресивера:

• Открыть «Меню» — «Настройки» — «Пароль» — «0000» — «Ручной поиск».
• Должны появиться 2 шкалы: мощность и качество сигнала.
• Если обе показаны в цвете и процентах, значит, трансляция временно отсутствует или прекращена подписка.
• Нулевое значение обоих вариантов означает наличие проблемы.
• Следует перезагрузить устройство (выключить на 1–2 минуты и снова включить).
• Если ничего не изменилось, взять тарелку руками и поворачивать её, ища спутник, по горизонтали. Двигать тарелку следует с промежутком 1–2 градуса (при необходимости ослабляя крепежи) с перерывами в 3–5 секунд, для обработки цифрового сигнала. Для такой процедуры нужен помощник, который будет следить за изменениями в сигнальной шкале на телевизоре.
• Если всё без изменений, следует ловить сигнал по вертикали. Для этого тарелку нужно нагибать вверх и вниз, по тому же принципу, что и по горизонтали.
• При появлении сигнала в той или иной плоскости следует ослабить крепёжные винты и подстроить антенну.

ВАЖНО. При установке нового оборудования, можно визуально обследовать соседские ТВ-антенны, то есть узнать провайдера, и в какую сторону они повёрнуты. Так не придётся узнавать местоположение населённого пункта, название и координаты спутника на орбите и делать расчёты.

Как проверить ресивер спутниковой антенны

Перед тем как приступить к следующей попытке проверить антенну, лучше ещё раз попробовать предыдущие этапы. Возможно, где-то была допущена ошибка. Если же ничего не помогает можно проверить ресивер на исправность.

1. Сначала следует зайти в ручные настройки и записать параметры для спутника этого провайдера.
2. Затем, взять устройство и подключить к другому спутниковому телевидению.
3. После чего, в меню выбрать ручной поиск, где найти нужный спутник и выставить уже записанные параметры.
4. Если обе шкалы цветные и в числовом значении, значит, ресивер исправен, иначе его придётся сдать в ремонт.

В любом случае не стоит сразу же кидаться и покупать неисправный элемент или вызывать мастера. Лучше попытаться пройтись по каждому пункту проверки телевизионной антенны 2–3 раза. И только тогда можно делать какие-то выводы.

Как проверить коаксиальный кабель？

Знаете ли вы, какой наиболее распространенный материал используется в нетворкинге? Коаксиальные кабели можно найти практически для любого типа существующих сетей — кабельных, интернет- и спутниковых. Вы найдете их во многих помещениях предприятий и домов.

Этот кабель отвечает за передачу данных из одной точки в другую с большой точностью. Коаксиальный кабель используется во всех видах электронных устройств, особенно в компьютерах и телефонах. Все детали нуждаются в проводах такого типа для правильной работы, поэтому их часто рассылают по домам по всей стране для подключения к корпоративным серверам или подключениям в других местах через компьютеры.

Когда дело доходит до просмотра видео или прослушивания музыки на ваших любимых устройствах, нет ничего хуже, чем слышать статические шумы и видеть пиксельные изображения. Хотя вам может понадобиться новый модный телевизор или другая передовая технология дома, это оборудование будет разочаровывать только в том случае, если его проводка установлена неправильно. Проводите тщательную проверку кабелей сразу же, у вас возникнут сбои в скорости интернета или проблемы с качеством изображения.

1. Как проверить коаксиальный кабель с помощью мультиметра

Процедура тестирования коаксиального кабеля проста в выполнении, и вы можете выполнить ее дома. С помощью мультиметра вы сможете проверить непрерывность и посмотреть, какой ток он имеет (или не имеет). Если ваш кабель имеет непрерывность, то это означает, что он работает нормально и с ним все в порядке.

С другой стороны, если при попытке проверить контакт между двумя металлическими проводами нет искры — как это происходит в этой ситуации, — значит, провод где-то оборван и нуждается в ремонте или замене. Чтобы измерить, насколько прочен ваш кабель, все, что вам нужно, — это простой цифровой измеритель сигнала — в таких ситуациях это называется непрерывностью.

Лучший способ проверить непрерывность при тестировании коаксиальных кабелей — это использовать цифровой мультиметр. Проверка непрерывности коаксиальных кабелей может быть выполнена в следующие этапы:

     1.

          Проверьте правильность подключения коаксиального кабеля, отсоединив его от всех насадок. Это включает в себя отсоединение шнура от телевизора, камеры или других кабелей рядом с местом подключения шнура.

     2.

Когда вы подсоединяете кончик коаксиального кабеля к внешнему источнику питания, прикоснитесь одним щупом мультиметра к тому месту, где он соприкасается с металлической деталью. Прикоснитесь другим щупом мультиметра к тому месту, где он соприкасается с центральным проводом или сердечником. Вы ищете показания, близкие к 0 Ω — если они выше нуля, то вам может понадобиться чья-то помощь в исправлении этого.

Получить значение больше нуля? Затем ваш коаксиальный кабель необходимо починить или заменить. Это показание говорит вам о том, что что-то помешало сигналу когда-либо попасть туда вовремя.

2. Как проверить коаксиальный кабель без мультиметра

Существует множество методов тестирования коаксиальных кабелей, которые не требуют использования измерителя.

ТЕСТИРОВАНИЕ КОАКСИАЛЬНОГО КАБЕЛЯ С ПОМОЩЬЮ ОММЕТРА

Вы можете измерить, какое сопротивление имеет цепь, с помощью омметра. Подсоедините омметр к кабелю. Если он работает, то должно быть значение сопротивления от низкого до умеренного 75–100 Ом. Если показания выходят за пределы этого диапазона, возможно, пришло время заменить кабели.

ТЕСТИРОВАНИЕ КОАКСИАЛЬНОГО КАБЕЛЯ С ПОМОЩЬЮ ТЕСТЕРА НЕПРЕРЫВНОСТИ

В наше время коаксиальные кабели являются основой многих систем передачи данных. Когда дело доходит до определения того, изнашиваются или ломаются ваши кабели, тестер непрерывности является одним из лучших инструментов, которые вы можете использовать для проверки. Для проведения такой проверки все, что вам нужно, — это коаксиальный кабель и тестер непрерывности.

Сначала установите зажим типа «крокодил» на тестер непрерывности так, чтобы он мог соприкасаться с одним из оголенных проводов на одном конце коаксиального кабеля. Затем прикоснитесь кончиком тестера непрерывности к другому оголенному проводу на конце вашего коаксиального кабеля.

Тестер непрерывности издаст звуковой сигнал, если обнаружит непрерывность; если он не обнаружит непрерывность, устройство будет молчать.

ТЕСТИРОВАНИЕ КОАКСИАЛЬНОГО КАБЕЛЯ С ПОМОЩЬЮ ТЕСТЕРА КОАКСИАЛЬНОГО КАБЕЛЯ

Чтобы проверить кабель, сначала убедитесь, что питание устройства, через которое вы хотите его передавать, отключено. Подсоедините один конец коаксиального кабеля к входу тестирующего устройства, а другой конец подсоедините к его выходу. Включите устройство и проверьте, есть ли у вас надежное соединение.

Сигнал слишком слабый? Попробуйте переместить кабель, чтобы найти лучшее соединение. Если вы все еще сталкиваетесь с проблемами ,с хорошим сигналом, возможно, проблема связана с коаксиальным кабелем. Попробуйте проверить свои соединения, отсоединив один конец шнура от датчика и подключив его непосредственно к устройству. Если сигнал все еще низкий, возможно, проблема с кабелем.

Всякий раз, когда сигнал сильный, это может означать, что с тестером что-то не так. Попробуйте другой коаксиальный кабель и посмотрите, добьетесь ли вы лучших результатов.

                                                                      NF-858C

Каковы некоторые распространенные проблемы коаксиального кабеля?

Что касается кабелей, то коаксиальный кабель с большей вероятностью может быть поврежден, чем большинство других. Но многие аудиопрофессионалы по-прежнему используют его как обычный провод, хотя и знают, что в этом случае он не продержится долго.

Коаксиальные кабели отличаются от шнуров питания и CAT5 тем, что для их долговечности с ними нужно обращаться по-разному. На самом деле, их никогда не следует использовать вблизи воды или других жидкостей или химикатов; в противном случае ожидайте, что они поджарятся и погибнут скорее раньше, чем позже.

Повреждение водой

Независимо от того, насколько вы осторожны, коаксиальные кабели всегда в итоге промокают. Переувлажненный коаксиальный кабель приведет к изменению электрических характеристик, что может сделать их бесполезными или каким-то образом сделать их странными.

Однако сто́ит отметить, что даже если, разъемы хорошо закрыты резиновыми уплотнителями и их уплотнение плотно сжато, все равно могут остаться небольшие зазоры, в которые может попасть вода. Поэтому, пожалуйста, будьте осторожны, никогда не оставляйте коаксиальные кабели снаружи во время дождя и никогда не погружайте их в воду сразу на слишком долгое время.

Тепловое повреждение

Среди инженеров-электриков хорошо известно, что для изоляции используются такие материалы, как полиэтилен и поливинилхлорид. Эти материалы имеют очень низкую температуру плавления (около 150° по Фаренгейту) и начнут размягчаться при длительном воздействии низкой температуры.

Но когда дело доходит до более высоких уровней нагрева, эти пластмассы выделяют токсичные пары, которые могут привести к травмам или даже смерти. Когда это происходит, положение центрального проводника по отношению к экранированию может измениться, поскольку эти горячие пластиковые материалы могут начать размягчаться вокруг этой области.

Как только это произойдет, сигнал не сможет пройти дальше этой точки, потому что больше не будет соединения между всеми проводами, необходимыми для работы этого процесса; это означает, что коаксиальные кабели должны держаться подальше от источников сильного тепла, таких как освещение сцены или электрические радиаторы, поскольку иногда даже жесткие изгибы могут привести к повреждению проводных соединений. Полностью разрушается, если оставить его на улице ,на длительное время в более жарком климате.

Повреждение разъема

Существует много причин, по которым могут возникнуть проблемы с подключением кабелей. В зависимости от серьезности проблемы существуют различные способы ее устранения. Когда кабель заканчивается неправильно или вообще не заканчивается, это может вызвать такие проблемы, как недостаточное завершение проводки, когда между проводами должна быть изоляция из-за напряжения, что вызывает проблемы с подключением при соединении шнуров, а грязные соединения могут повлиять на надежность.

Посеребренный соединитель считается потускневшим, когда происходит окисление из-за накопления влаги, а при воздействии соединений серы они образуют сульфиды меди, которые могут привести к образованию опасных газов при испарении (например, сероводорода). Этот тип окисления снижает электропроводность через медный сердечник элемента, поскольку оксид меди плохо проводит ток.

СОВЕТЫ ПО УХОДУ ЗА КОАКСИАЛЬНЫМИ КАБЕЛЯМИ

Коаксиальные кабели подвержены целому ряду проблем, от повреждений и отсутствия изоляции до проникновения воды.

Чтобы продлить срок службы вашего коаксиального кабеля и снизить вероятность его неисправности, выполните следующие простые действия:

Регулярно очищайте соединения мягкой тканью — ни в коем случае не используйте агрессивные химикаты или растворители.

Быстро осмотрите кабель на предмет любых физических повреждений, таких как трещины во внешней оболочке или перегибы на нем. Если вы обнаружите какую-либо проблему, немедленно замените поврежденный кабель.

Для того чтобы ваша система функционировала должным образом, вам необходимо изолировать все разъемы от проникновения воды.

Чтобы сохранить ваши коаксиальные кабели в безопасности при хранении, используйте антистатический пакет, чтобы они не повредились.

Продлите срок службы ваших коаксиальных кабелей с помощью этих простых в использовании советов.

Заключение

В этой статье мы проведем вас через несколько простых шагов для проверки правильности передачи данных по вашим коаксиальным кабелям или нет. Хотя лучший способ определить это с помощью мультиметра, мы надеемся, что эти шаги помогут вам определить, есть ли проблема с вашим кабелем или нет.

Как проверить сигнал на коаксиальном кабеле?

Коаксиальный кабель — это тип проводки, который обычно используется для передачи сигналов в электронных устройствах.

Состоит из двух концентрических медных проводов, окруженных изоляционным материалом. Коаксиальный кабель часто используется для подключения телевизоров и другой электроники к Интернету или кабельному телевидению. Если у вас возникли проблемы с получением сигнала по коаксиальному кабелю, не беспокойтесь — мы здесь, чтобы помочь! В этом руководстве мы познакомим вас с процессом тестирования сигналов на коаксиальном кабеле. Мы дадим советы о том, как выявить проблемы и быстро их устранить. Давайте начнем!

Коаксиальные кабели и их назначение

Коаксиальные кабели, также известные как коаксиальные кабели, являются одним из самых популярных типов кабелей, используемых сегодня. В основном они используются для передачи телевизионных сигналов и подключения другого аудиовизуального оборудования. Однако их также можно использовать для передачи данных и телефонных приложений. Например, большинство кабельных компаний используют коаксиальные кабели для подключения домов и предприятий к своей сети.

Коаксиальные кабели состоят из двух проводников: центрального и внешнего, окруженных изоляцией.

Центральный проводник обычно изготавливается из меди или алюминия и является основным проводником сигнала. Внешний проводник, также известный как экран, обычно состоит из плетеной медной проволоки или фольги и помогает защитить сигнал от помех.

Почему коаксиальные кабели могут выйти из строя

К сожалению, как и все остальное, коаксиальные кабели могут выйти из строя. Существует ряд причин, по которым это может произойти, но наиболее распространенная причина — просто из-за .возраст. Со временем изоляция вокруг проводников может разрушиться, что приведет к попаданию влаги или других загрязняющих веществ внутрь кабеля. Это может привести к ухудшению качества сигнала или даже полной его потере.

Другой распространенной причиной проблем с коаксиальным кабелем является физическое повреждение. Кабели спроектированы так, чтобы быть гибкими, но если их согнуть слишком сильно или обжать, то проводники могут порваться, и сигнал будет потерян. Кроме того, если внешний проводник поврежден, он больше не может обеспечить эффективное экранирование от помех, и в результате сигнал будет страдать. По этой причине важно соблюдать осторожность при обращении с коаксиальными кабелями и не допускать их повреждения.

Тепловое повреждение — еще одна возможность, хотя и менее распространенная. Если кабель подвергается воздействию высоких температур, изоляция может разрушиться, и сигнал будет потерян. Это, скорее всего, произойдет, если кабель проложен в месте, где он подвергается воздействию прямых солнечных лучей или других источников тепла.

Наконец, коаксиальные кабели также могут выйти из строя из-за электрических проблем. Это может произойти при неправильном подключении кабеля или нарушении непрерывности проводников. Электрика

Если вы подозреваете, что ваш коаксиальный кабель не работает должным образом, вы можете проверить его несколькими способами. В следующих нескольких разделах мы покажем вам различные методы, которые вы можете использовать для проверки наличия сигнала на коаксиальном кабеле. [2]

Проверка коаксиального кабеля с помощью кабельного тестера

Одним из самых простых способов проверки коаксиального кабеля является использование кабельного тестера. Кабельные тестеры — это устройства, специально разработанные для проверки непрерывности кабелей. Обычно они имеют ряд индикаторов или светодиодов, которые показывают, правильно ли работает кабель.

При проверке сигнала на коаксиальном кабеле первым важным шагом является проверка непрерывности. Этот тип теста определяет, есть ли полная цепь между двумя концами кабеля. Если нет полной цепи, то не может быть и сигнала.

Тестер DSS-01 подойдет большинству людей. Вы можете найти их в Интернете или в местном магазине электроники. DSS-01 — это простой портативный тестер, который может определить любые проблемы с вашим коаксиальным кабелем и без проблем определить частоты коаксиального кабеля.

Вставьте коаксиальный кабель в тестер DDS-01

Чтобы использовать тестер DSS-01, просто вставьте один конец коаксиального кабеля в порт «IN», а другой конец — в порт «OUT». Этот процесс аналогичен подключению коаксиального кабеля к телевизору или кабельной приставке.

Прежде чем продолжить, дважды проверьте надежность и надежность соединения. Плохое соединение приведет к неточным показаниям. После того, как вы сделаете все настройки, продолжайте.

Включить тестер ДДС-01

Теперь, когда коаксиальный кабель вставлен правильно, включите тестер DSS-01. После включения вы должны увидеть свет или светодиод рядом с портом «IN». Если индикатор горит зеленым, это означает наличие хорошего соединения и непрерывности.

Если индикатор красный или вообще не горит, возможно проблема с кабелем. В этом случае вам необходимо заменить кабель.

Имейте в виду, что некоторые тестеры используют звуковые сигналы, а не световые сигналы, для обозначения хорошего или плохого соединения кабеля. В этом случае вы должны искать звуковой сигнал.

При необходимости замените кабель

После того, как вы определили, что с вашим коаксиальным кабелем возникла проблема, пришло время заменить его. Коаксиальные кабели относительно дешевы и их легко найти, поэтому это должно быть быстрое и безболезненное решение.

Тестер DDS-01 даст вам наиболее точные результаты из всех вариантов, о которых мы будем говорить. Так что, если вы хотите быть на 100% уверены, что проблема именно в вашем кабеле, купите себе тестер DDS-01. [1], [3]

Проверка коаксиального кабеля с помощью мультиметра

Мультиметр — еще один инструмент, который можно использовать для проверки целостности кабелей. В некоторых случаях мультиметры могут быть даже дешевле и их легче найти, чем кабельные тестеры.

Мультиметр по сути является прославленным вольтметром. Он может измерять напряжение, ток и сопротивление.

Они гораздо более универсальны, чем большинство кабельных тестеров, и имеют гораздо больше потенциальных применений. Вы можете использовать мультиметр для проверки коаксиального кабеля, измеряя непрерывность кабеля.

Проверка мультиметром медленнее, чем тестер DDS-01, но он справится со своей задачей, если у вас нет тестера и вы находитесь в затруднительном положении.

Отсоедините коаксиальный кабель от устройства

Сначала необходимо отсоединить коаксиальный кабель от устройства. Это гарантирует получение наиболее точных показаний.

Тестирование ИКТ и тестирование летающим зондом: в чем разница?

Установите мультиметр в «Режим непрерывности»

Далее необходимо установите мультиметр в «режим непрерывности». Этот режим позволит мультиметру проверить целостность цепи, чтобы проверить, нет ли разрыва в электрической цепи. Большинство современных мультиметров имеют этот режим, так что это не должно быть слишком сложно сделать.

Проверьте концы коаксиального кабеля с помощью мультиметра

Затем подключите один конец коаксиального кабеля к мультиметру. Мультиметры поставляются с двумя щупами, одним красным и одним черным. Черный щуп обычно используется для соединения «минус/земля», а красный щуп — для соединения «плюс».

Возьмите один щуп и прикоснитесь им к металлической поверхности рядом с разъемом. Затем возьмите другой щуп и прикоснитесь им к металлическому концу кабеля. Это замкнет цепь и позволит вам получить показания мультиметра.

Проверьте показания мультиметра.

Если есть непрерывность, мультиметр должен дать показания. Показания обычно будут в омах (Ом). Чем ближе значение к 0 Ом, тем лучше, поскольку это означает, что сопротивление в цепи меньше. Если показание выше 0 Ом, то это означает, что сопротивление в цепи больше и может быть проблема с кабелем. [4], [5]

Проверка сигнала коаксиального кабеля с помощью модема

В некоторых случаях для проверки сигнала коаксиального кабеля может не потребоваться использование какого-либо специального оборудования. Если ваш коаксиальный кабель обеспечивает доступ в Интернет и у вас есть кабельный модем, вы можете использовать его для проверки уровня сигнала.

Для этого просто подключите один конец коаксиального кабеля к модему, как и к любому другому устройству. Когда все подключено, включите модем и подождите минуту или две, пока он подключится к Интернету. Проверьте качество подключения вручную, открыв несколько веб-сайтов или запустив тест скорости. Если интернет работает нормально, сигнал вашего коаксиального кабеля достаточно сильный.

Если у вас проблемы с подключением к Интернету или скорость очень низкая, это может указывать на слабый сигнал. В этом случае может потребоваться более конкретное тестирование, чтобы точно определить проблему. [1], [3]

Часто задаваемые вопросы

Каковы признаки неисправности коаксиального кабеля?

Есть несколько признаков, которые могут указывать на то, что ваш коаксиальный кабель не работает должным образом. К ним относятся:

• Тусклое или нечеткое изображение на вашем телевизоре
• Потеря интернет-соединения или низкая скорость интернета
• Статические или потрескивающие звуки из вашего телевизора или радио

Если вы столкнулись с какой-либо из этих проблем, это лучше всего проверить коаксиальный кабель, чтобы увидеть, не является ли он источником проблемы. К сожалению, вы не можете обнаружить проблемы с сигналом только при визуальном осмотре, если только кабель явно не поврежден.

Как проверить уровень сигнала кабеля?

Есть несколько способов проверить уровень сигнала кабеля. Один из способов — использовать телевизор или другое устройство, чтобы увидеть это своими глазами. Это даст вам общее представление о силе принимаемого сигнала.

Еще один способ проверить уровень сигнала кабеля — использовать мультиметр. Установите его в режим сопротивления х 100 и прикоснитесь щупами к кабелю. Если вы видите отклонение на дисплее, это означает, что по кабелю проходит сигнал.

Как проверить напряжение на коаксиальном кабеле?

Первый шаг — отсоединить кабель от любого устройства. Далее возьмите вольтметр и настройте его на измерение напряжения переменного тока. Наконец, прикоснитесь положительным выводом вольтметра к центральному проводнику кабеля, а отрицательным выводом — к экрану. Остается только проверить показания вольтметра.

Как проверить целостность коаксиального кабеля?

Существует несколько способов проверки целостности коаксиального кабеля. Один из способов — использовать мультиметр для проверки целостности кабеля. Еще один способ проверить непрерывность — использовать кабельный тестер. Кабельный тестер уведомит вас звуковым сигналом или зеленым светом, если в кабеле присутствует непрерывность и он работает правильно.

Полезное видео: Как отследить коаксиальный кабель ТОЛЬКО с помощью мультиметра

Заключение

Коаксиальный кабель — рабочая лошадка современного мира. Это то, что соединяет наши дома с Интернетом, наши телевизоры с кабельными приставками, а наши телефоны с вышками сотовой связи. Но коаксиальный кабель может быть немного привередливым, и иногда трудно определить, есть ли проблема с сигналом.

Проверка сигналов на коаксиальном кабеле относительно проста, и есть несколько различных способов сделать это. Имея немного терпения и базовое оборудование, вы сможете выяснить, правильно ли работает ваш коаксиальный кабель.

В этой статье мы рассмотрели три способа проверки сигнала на коаксиальном кабеле:

Первый — это использование мультиметра для измерения падения непрерывности в кабеле. Это надежный способ проверки сигналов, но он требует некоторых знаний в области электроники.

Второй способ — с помощью телевизора или другого устройства, которое можно подключить к кабелю. Мы использовали модем. Этот метод менее точен, но его гораздо проще сделать.

Третий способ — использование инструмента, называемого кабельным тестером DSS01. Это специализированный инструмент, предназначенный для проверки наличия сигналов на коаксиальном кабеле. Это самый дорогой вариант, но и самый точный.

Если у вас возникли проблемы с коаксиальным кабелем, мы рекомендуем попробовать все три метода, чтобы выбрать наиболее подходящий для вас. Какой бы метод вы ни выбрали, внимательно следуйте инструкциям и не торопитесь. Приложив немного усилий, вы сможете быстро настроить коаксиальный кабель. Спасибо за прочтение!

Каталожные номера

1. https://electrouniversity.com/how-to-test-coax-cable-without-multimeter/
2. http://www.avantetechnologies.com/blog/2019/3/22/do-coaxial-cables-deteriorate
3. https://us.hitrontech.com/learn/how-can-i-test-a- выход коаксиального кабеля для сигнала/
4. https://toolsweek.com/how-to-test-coax-cable-signal-with-multimeter/
5. https://www.radio4all.org/how- для проверки силы сигнала кабеля для Интернета/

Как извлечь золото из электроники без химикатов?

Как проверить коаксиальный кабель？

Вы устали от низкой скорости интернета и пиксельных изображений во время потоковой передачи любимых видео или музыки? Виновником может быть неисправная проводка.

Коаксиальные кабели, наиболее часто используемый материал в сетях, отвечают за передачу данных с высокой точностью из одной точки в другую. Их можно найти почти во всех типах сетей, включая кабельные, интернет- и спутниковые, и они используются в различных электронных устройствах, таких как компьютеры и телефоны.

Без надлежащей установки этих кабелей даже самые передовые технологии могут разочаровать. Итак, в следующий раз, когда вы столкнетесь со сбоями в скорости интернета или проблемами с качеством изображения, тщательно проверьте свои кабели, чтобы убедиться, что они работают правильно. Позвольте мне показать вам, как

Эксклюзивный код купона: NF06

1. Как проверить коаксиальный кабель мультиметром

Процедура тестирования коаксиального кабеля проста, и вы можете выполнить ее дома. С помощью мультиметра вы сможете проверить непрерывность и посмотреть, какой ток у него есть (или нет). Если ваш кабель имеет целостность, это означает, что он работает нормально и с ним все в порядке.

С другой стороны, если нет искры при попытке проверить контакт между двумя металлическими проводами, как это происходит в этой ситуации, значит провод где-то сломан и нуждается в ремонте или замене. Чтобы измерить прочность кабеля, все, что вам нужно, — это простой цифровой измеритель сигнала — в таких ситуациях это называется непрерывностью.

Лучший способ проверить непрерывность при тестировании коаксиальных кабелей — использовать цифровой мультиметр. Проверка непрерывности коаксиальных кабелей может быть выполнена в следующие этапы:

1. Проверьте правильность подключения коаксиального кабеля, отсоединив его от всех насадок. Это включает в себя отсоединение шнура от телевизора, камеры или других кабелей рядом с местом подключения шнура.

1. Когда вы подключаете конец коаксиального кабеля к внешнему источнику, прикоснитесь одним щупом мультиметра к тому месту, где он соприкасается с металлической частью. Прикоснитесь другим щупом мультиметра к тому месту, где он встречается с центральным проводом или жилой. Вы ищете показания, близкие к нулю омов — если они выше нуля, то вам может понадобиться чья-то помощь, чтобы исправить это.

Получить показания больше нуля? Затем ваш коаксиальный кабель необходимо починить или заменить. Это чтение говорит вам о том, что что-то прервало передачу сигнала вовремя.

2. Как проверить коаксиальный кабель без мультиметра

Существует много методов тестирования коаксиальных кабелей, в которых не используется измеритель.

ПРОВЕРКА КОАКСИАЛЬНОГО КАБЕЛЯ С ПОМОЩЬЮ ОММЕТРА

Вы можете измерить сопротивление цепи с помощью омметра. Подсоедините омметр к кабелю. Если он работает, сопротивление должно быть от низкого до среднего 75-100 Ом. Если показания выходят за пределы этого диапазона, возможно, пришло время заменить кабели.

ТЕСТИРОВАНИЕ КОАКСИАЛЬНОГО КАБЕЛЯ С ПОМОЩЬЮ ТЕСТЕРА НЕПРЕРЫВНОСТИ

Коаксиальные кабели являются основой многих современных систем передачи данных. Когда дело доходит до того, чтобы выяснить, изнашиваются ли ваши кабели или ломаются, тестер непрерывности является одним из лучших инструментов, которые вы можете использовать для проверки. Для проведения такой проверки вам потребуется только коаксиальный кабель и тестер целостности цепи.

Во-первых, установите зажим типа «крокодил» на тестер непрерывности, чтобы он мог соприкасаться с одним из оголенных проводов на одном конце коаксиального кабеля. Затем прикоснитесь кончиком тестера к другому оголенному проводу на конце коаксиального кабеля.

Тестер непрерывности издаст звуковой сигнал, если обнаружит непрерывность; если он не обнаружит непрерывности, устройство будет молчать.

ПРОВЕРКА КОАКСИАЛЬНОГО КАБЕЛЯ С ПОМОЩЬЮ ТЕСТЕРА КОАКСИАЛЬНОГО КАБЕЛЯ

Чтобы проверить кабель, сначала убедитесь, что питание устройства, через которое вы хотите передавать данные, отключено. Подсоедините один конец коаксиального кабеля к входу на тестирующем устройстве, а другой конец к выходу на нем. Включите устройство и посмотрите, есть ли у вас надежное соединение.

Сигнал слишком слабый? Попробуйте переместить кабель, чтобы найти лучшее соединение. Если у вас по-прежнему возникают проблемы с хорошим сигналом, возможно, проблема связана с коаксиальным кабелем. Попробуйте проверить соединения, отсоединив один конец шнура от пробника и подключив его напрямую к устройству. Если сигнал по-прежнему низкий, возможно, проблема в кабеле.

Источник: многофункциональный кабельный трассировщик NF-858C.

Всякий раз, когда сигнал сильный, возможно, что-то не так с тестером. Попробуйте другой коаксиальный кабель и посмотрите, получится ли у вас лучше.

Каковы некоторые распространенные проблемы с коаксиальным кабелем?

Что касается кабелей, коаксиальный кабель более подвержен повреждению, чем большинство других. Но многие профессионалы в области аудио до сих пор используют его как обычный провод, хотя и знают, что в таком случае он не прослужит долго.

Коаксиальные кабели отличаются от шнуров питания и CAT5 тем, что с ними нужно обращаться по-другому, чтобы они выдержали испытание временем. Фактически, их никогда не следует использовать рядом с водой, другими жидкостями или химическими веществами; в противном случае ожидайте, что они поджарятся и умрут раньше, чем позже.

Повреждение водой

Независимо от того, насколько вы осторожны, коаксиальные кабели всегда намокают. Заболоченный коаксиальный кабель будет давать измененные электрические характеристики, которые могут сделать его бесполезным или сделать его каким-то странным.

Однако стоит отметить, что даже если разъемы хорошо закрыты резиновыми уплотнителями и плотно сжаты, все равно могут оставаться небольшие щели, куда может попасть вода. Поэтому будьте осторожны, никогда не оставляйте коаксиальные кабели на улице во время дождя и никогда не погружайте их в воду слишком надолго.

Тепловое повреждение

Среди инженеров-электриков хорошо известно, что для изоляции используются такие материалы, как полиэтилен и поливинилхлорид. Эти материалы имеют очень низкую температуру плавления (около 150° по Фаренгейту) и начинают становиться мягкими при длительном воздействии более низкой температуры.

Но когда дело доходит до более высоких уровней нагрева, эти пластмассы выделяют токсичные пары, которые могут привести к травмам или даже смерти. Когда это происходит, положение центрального проводника по отношению к экрану может измениться, потому что эти горячие пластиковые материалы могут начать размягчаться вокруг этой области.

Как только это произойдет, сигнал не сможет пройти дальше этой точки, потому что больше не будет соединения между всеми проводами, необходимыми для работы этого процесса; это означает, что коаксиальные кабели должны держаться подальше от источников сильного тепла, таких как сценическое освещение или электрические радиаторы, поскольку иногда даже крутые изгибы могут привести к полному разрыву проводных соединений, если их оставить снаружи в течение длительного времени в более жарком климате.

Повреждение разъема

Есть много причин, по которым могут возникнуть проблемы с кабельными соединениями. В зависимости от серьезности проблемы существуют разные способы ее устранения. Когда кабель подключен неправильно или не подключен вообще, это может вызвать такие проблемы, как недостаточное подключение проводки, когда между проводами должна быть изоляция из-за напряжения, которое вызывает проблемы с соединением при сопряжении шнуров, а грязные соединения могут снизить надежность.

Посеребренный разъем считается потускневшим, когда происходит окисление из-за скопления влаги, а при воздействии соединений серы они образуют сульфиды меди, что может привести к образованию опасных газов при испарении (например, сероводорода). Этот тип окисления снижает электропроводность через медную сердцевину элемента, потому что оксид меди проводит плохо.

Советы по обслуживанию коаксиальных кабелей

Коаксиальные кабели подвержены целому ряду проблем, от повреждения и отсутствия изоляции до проникновения воды.

Чтобы продлить срок службы коаксиального кабеля и снизить вероятность его неисправности, выполните следующие простые действия:

• Регулярно очищайте соединения мягкой тканью — ни в коем случае не применяйте агрессивные химикаты или растворители.

• Быстро осмотрите кабель на наличие физических повреждений, таких как трещины во внешней оболочке или перегибы на нем. Если вы обнаружите какую-либо проблему, немедленно замените поврежденный кабель.
