Как разобрать универсальную дверную петлю бабочка

Автор Селиверстов Роман На чтение 6 мин Просмотров 35.4к. Опубликовано 08.12.2017

из нас при переезде и ремонте в новом доме или квартире. Сама по себе процедура переборки старых петлей требуется при не целесообразности покупки новых элементов фурнитуры. В данном случае процедуру разбора будем подробно рассматривать на примере дверной фурнитуры Archie, которая уже имеет массу фанатов среди ремонтных и строительных организаций в силу простоты при монтаже и последующей эксплуатации дверных полотен.

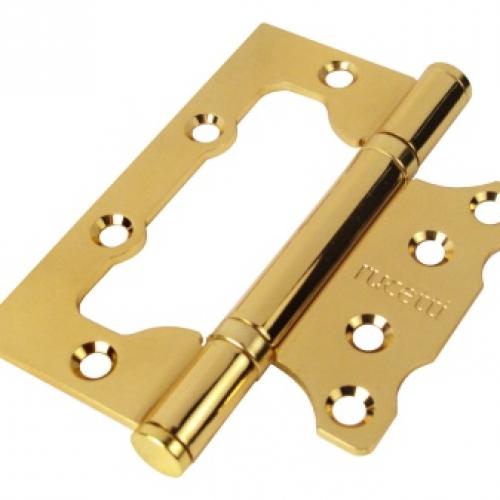

Внешний вид и конструкция дверной петли бабочка

Стоит отметить, что в данном случае мы будем рассматривать процедуру разборки петли бабочка, которая подходит лишь для межкомнатных дверей. Для входной двери использовать такие модели петель неразумно в силу их простоты и непригодности под массивные полотна, которые устанавливаются на входные группы.

Содержание

1. Начало работы
2. Диагностика неисправностей
3. Устранение неисправностей
4. Монтаж петлей и навес дверного полотна
5. Небольшие итоги

Начало работы

Прежде чем приступить к работе над разборкой универсальной петли, следует выполнить рад подготовительных процедур, а именно:

Чертеж с размерами универсальной петли бабочка

1. Подготовьте свободное пространство на полу, или если это более удобно на рабочей поверхности. В качестве нее можно использовать обычный стол, который легко выдержит вес дверного полотна.
2. Подобрать необходимый инструмент, а именно отвертки или шуруповерт с набором бит.
3. Выполнить снятие дверей с петель и уложить полотно на рабочую поверхность.
4. Далее следует открутить оставшиеся части, которые крепятся к вертикальному бруску при помощи шуруповерта или отвертки.
5. После этого аналогичные действия выполняются с ответными частями конструкции, что закреплены к дверному полотну.

На этом начальный этап ремонтных или профилактических работ заканчивается, и можно приступать к диагностике неисправностей и последующему их устранению.

Стоит отметить, что пластина петли может содержать дополнительные декоративные накладки, закрывая доступ к винтам или шурупам. Перед демонтажем, следует их аккуратно удалить. Также потребуется предварительно выкрутить ввёрнутые навесы, которые используются в качестве блокировки для снятия межкомнатного дверного полотна.

Схема крепления двери к полотну

Диагностика неисправностей

После того как все конструктивные элементы сняты, можно приступать к выявлению неисправностей. Для этого выполняется следующий ряд действий:

• врезные петли собираются в единый механизм, чтобы поворотная ось вращалась вокруг этой оси;
• далее, вращательными движениями проверяется наличие свободного хода штифта в пазу;
• после этого следует осмотреть петлю визуально на предмет механических повреждений и трещин;
• как только выявлена неисправность, ее следует устранить;
• при наличии серьезных механических повреждений изделие уже не поддастся ремонту и будет значительно проще приобрести новые механизмы петли.

Если накладные внутренние фурнитурные элементы не повреждены, а проблема состоит в тугом ходе штифта в пазу, то следует заполнить паз специальной смазкой, которую также необходимо нанести на сам штифт. Стоит отметить, что в качестве смазки допускается использовать лишь тот материал, который не оказывает пагубного воздействия на металл. В противном случае вы рискуете попасть на скорую повторную замену петель или их ремонт.

Устранение неисправностей

Если при визуальном осмотре выявлены механические несильные повреждения, такие как:

Различные расцветки петли бабочка

• деформация металлического штифта;
• небольшая трещина в пазу;
• небольшая трещина в крепежных элементах.

Эти неполадки можно легко исправить самостоятельно. Для этого разберите петли двери, аккуратно выровняйте штифт при помощи молотка и пассатижей.

Схема крепления двери на петлю бабочка

Если проблема скрыта в небольших повреждениях, то здесь можно использовать секундный клей и герметик, который надежно состыкует поврежденные части. Стоит отметить, что даже небольшая деформация штифта, может привести к неправильной работе всей петлевой группу, поэтому выполняя визуальный обзор изделия, обратите особое внимание именно на штифт.

Монтаж петлей и навес дверного полотна

После того как неисправности устранены, или были куплены новые дверные петли, можно приступать к монтажу фурнитурных элементов на прежнее место их крепления.

Процесс монтажа петли бабочка на дверь

Для этого выполняется пошагово следующая процедура:

1. В первую очередь фурнитурные элементы крепятся к вертикальному бруску дверной коробки, при помощи шурупов или винтов. Крайне важно затянуть их максимально глубоко, чтобы ответка встала ровно на свое место и не болталась. Однако не стоит слишком усердствовать, в противном случае вы можете сорвать резьбу, из-за чего предстоит все переделывать.

   Пример крепления двери на петлю бабочка

2. Далее ответные части фурнитурных элементов прикручиваются к дверному полотну с таким расчетом, чтобы при необходимости можно было дотянуть или ослабить винты или шурупы после навешивания межкомнатного полотна.

Стоит отметить, что значительно лучше расположить ответные части петлевых групп со штифтами, именно на дверном полотне, в противном случае у вас возникнут некоторые трудности при навешивании двери.

Пример крепления двери бабочка на дверь

3. После того как все элементы надежно прикручены, межкомнатная дверь может занять свое место прежнее место. Процедура навешивания должна выполняться при помощи вторых рук, чтобы в момент состыковки не повредить петлевые группы.

Как только вся процедура завершена, следует проверить все изделие на работоспособность. Для этого несколько раз откройте и закройте дверь.

Важно. Петлевые группы карточных моделей используются только для дверей межкомнатного типа, также при покупке таких фурнитурных элементов, следует обратить внимание на материал, из которого они выполнены, так как эти модели петлевых групп не подходят для установки двери большого веса, в силу хрупкости составных частей петли.

В видео показано как устранить провисание петель бабочка.

Небольшие итоги

Проведя диагностические, ремонтные, а после и монтажные работы следует установить на прежнее место блокираторы снятия дверного полотна, которые ввёртываются сверху в петлевую группу. Сделать это следует лишь на завершающем этапе, когда все работы уже закончены.

Выпирание петли бабочка из дверного косяка

Также перед их установкой при необходимости, следует дополнительно затянуть крепежные шурупы или винты, так как под нагрузкой дверного полотна они могли отойти. Лишь на самом завершающем этапе на дверные петли можно надевать декоративные накладки, которые сокроют все крепежные элементы. После этого можно считать работу полностью выполненной.

Дверные петли «бабочка»: советы по установке фурнитуры

На все межкомнатные двери устанавливается фурнитура. Производители поставляют большое количество замков, защелок, ручек. Важные элементы фурнитуры — петли. Разновидностей этого элемента много. Самые простые, экономичные — петли бабочки.

Содержание

• 1 Особенности конструкции петель «бабочка»
• 2 Плюсы и минусы накладных петель
• 3 Минусы
• 4 Виды накладных петель
• 5 Размеры моделей
• 6 Особенности материала
• 7 Как выбрать?
• 8 Как правильно установить?
• 9 Разметка на коробке и крепление петли к коробу
• 10 Для каких дверей подходят?
• 11 Декоративный эффект

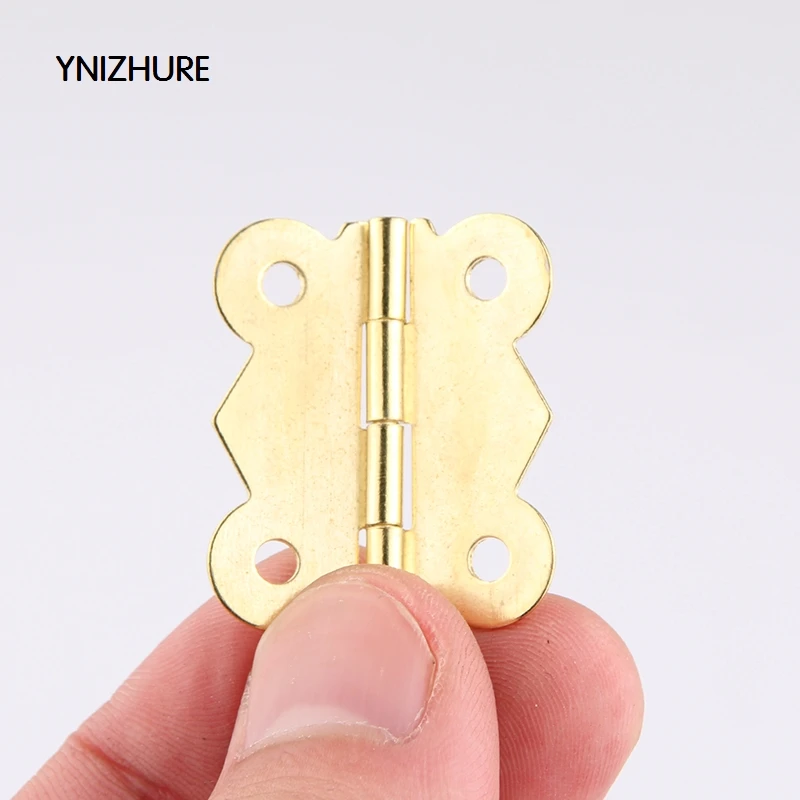

Особенности конструкции петель «бабочка»

Этот механизм при установке плотно прилегает к полотну и коробке. Отсутствие врезки — особенность петли бабочки для межкомнатных дверей. Детали накладываются на поверхность полотна. При использовании они складываются — смежные части входят друг в друга, не мешая свободному прилеганию полотна к коробке. Не требуется выбор специального паза по фурнитуре.

Не все знают, как разобрать петлю «бабочку». Это цельный механизм, который крепится одновременно на коробку и полотно.

Элемент защищен пятью слоями покрытия:

• меди;
• никеля;
• гальваники;
• цветовым лаком;
• сверхпрочным лаком.

Часто, изделие снабжено встроенными подшипниками, которые увеличивают срок службы.

Плюсы и минусы накладных петель

Такая деталь обладает большим количеством положительных свойств:

• Невысокая цена.
• Простота установки.
• Длительный период эксплуатации.
• Устойчивость к механическим повреждениям.
• Универсальность. Используется как для левого, так и для правого крепления.
• Накладной метод установки. Защищает покрытие конструкции от повреждений в местах примыкания механизма, сохраняя внешнюю эстетичность.
• Широкий цветовой ряд. Бронза, медь, хром в матовом и глянцевом исполнении.
• Элегантный вид. Форма в виде крыла бабочки придает дверной конструкции своеобразный внешний вид.

Минусы

Однако, такая деталь имеет ряд отрицательных качеств:

• Монтировать механизм на тяжелые полотна из массива нельзя. Деталь накладывается, а не врезается, поэтому обеспечить надежность при эксплуатации тяжелых конструкций она не может.
• Чтобы снять полотно, приходится откручивать механизм. Этот вид фурнитуры не предусматривает наличие разъемного шарнира.
• Установка проводится на идеально гладкую поверхность. Если есть скос на полотне или коробке — это приведёт к проблемам при дальнейшем использовании механизма.
• Складывание половинок детали должно быть идеальным. При отсутствии этого фактора они будут пружинить, биться друг о друга, что приведет к их деформации.

Виды накладных петель

Детали делятся на два вида:

• — прямые карточки, имеющие дополнительный изгиб;
• без притвора — под деталью имеется ступенька под притвор.

А также детали различаются по типу установки:

• Левые. Применяются при креплении фурнитуры с левой стороны.
• Правые. Используются при установке с правой стороны.
• Универсальные. Устанавливаются на любую сторону.

Размеры моделей

По размерам, все виды делятся на четверки (четырехдюймовые), пятерки (пятидюймовые) с толщиной карты 2-3 мм.

Четверки имеют длину — 100 мм, пятерки — 125 мм. Ширина двух видов одинакова — 30 мм.

Различие форм не влияет на технические характеристики.

Особенности материала

Такие элементы могут изготавливаться из нескольких металлов:

• латуни;
• обычной стали;
• нержавеющей стали.

Металл применяется как никелированный, так и хромированный. Также используется окрашивание порошком и гальваническое покрытие из цинка. Самыми прочными считаются изделия из латуни.

Как выбрать?

Фурнитура различается по нагрузке:

1. Стандартная модель применяется для дверей с небольшим весом. Полотна для такого механизма должны весить не более 30 кг.
2. На дверной массив массой до 40 кг, необходимо устанавливать изделия из латуни или стального сплава. Стоимость их выше, чем у простого варианта. Они отличаются большей надежностью, длительностью эксплуатации.
3. На тяжелые конструкции устанавливается три механизма, а не два, как в стандартных вариантах. Это распределяет нагрузку равномерно, облегчает работу механизма.
4. Покупать изделия лучше у зарекомендованных брендов. Качественный товар обеспечит надежную, долголетнюю эксплуатацию. Недорогие модели быстро деформируются.

Стоит учитывать:

1. Необходимо проверять работоспособность детали. Несколько раз открыть, закрыть. При смыкании должен быть хороший притвор, без зазоров и перекосов. Все края детали должны быть гладкие, с отсутствием зазубрин или повреждений.
2. При выборе фурнитуры стоит учитывать особенности дверной конструкции.
3. Комплектация механизма стандартная — метизы и сама деталь. Число саморезов должно соответствовать количеству отверстий для крепления.

Как правильно установить?

Самостоятельный процесс установки достаточно прост. Для работы понадобятся следующие инструменты:

• рулетка;
• шуруповерт;
• карандаш;
• сверло.

После демонтажа и подготовки проема можно приступать к работе.

Установка выполняется в два этапа — разметка, крепление детали:

1. Полотно поставить вертикальным торцом, чтобы было удобно делать разметку и крепление петель. С верхней стороны полотна отступить 20-25 см и отметить. Снизу расстояние должно быть немного меньше (15-20 см) для снижения нагрузки на верхний элемент фурнитуры.
2. По отметке прикладывается петля, и гвоздем намечаются места проушин для саморезов.
3. Аккуратно просверливаются отверстия, так чтобы метиз легко вкручивался.
4. Прикрепляется фурнитура двумя саморезами. К дверной конструкции крепить лучше внутреннюю сторону механизма для легкости нахождения отметок фурнитуры на коробочном брусе.
5. Делается проверка установки. Если все нормально — вкручиваются два оставшихся самореза.

При близкой установке к краям, внешний вид портится, даже если фурнитура правильно установлена.

Разметка на коробке и крепление петли к коробу

Установка детали на короб начинается с замера. Для этого нужно:

1. Приложить дверь к коробке и отметить места соприкосновения петли с ней.
2. Открутить фурнитуру от полотна, приложить по разметке к коробочному брусу, сделав точные отметки.
3. Сверлом (диаметр 2,5 мм) сделать отверстия.
4. Дверное полотно прислонить к коробке и закрутить все саморезы.

Когда работа завершена, необходимо проверить ход двери. Механизм должен работать мягко и без перебоев, а петли полностью складываться, не оставляя зазоров. Если при движении фурнитура начинает скрипеть, то необходимо смазать их специальным маслом и повторно проверить.

Механизм имеет неразборную конструкцию, поэтому его сначала устанавливают на дверь и коробку, а потом готовое полотно монтируют на место.

Правильная установка подчеркнет достоинства и минимизирует недостатки.

Внимание! Некоторые складные петли имеют дополнительный элемент в конструкции для смещения сторон изделия. Это увеличивает плотность примыкания пластин.

Для каких дверей подходят?

Сфера применения фурнитуры обширна. Ограничения связаны с весом дверной конструкции.

Накладные механизмы нежелательно устанавливать на конструкции весом более 30 кг. Для массивных изделий лучше использовать врезную модель, придающую двери надежность и прочность.

Петля «бабочки» — отличный вариант для конструкций из натурального и искусственного шпона, а также для ламинированных поверхностей. Они не испортят внешний вид неаккуратной врезкой петель и будут надежным механизмом, способным работать долго и без проблем.

Если «бабочка» прикрепляется на тяжелую конструкцию, то устанавливается 3-4 детали из прочного металла. Это равномерно распределит нагрузку на механизм и защитит его от износа.

Декоративный эффект

Накладная фурнитура обладает элегантным внешним видом. Для дверей классического стиля используются фигурные элементы. Стиль модерн сочетается с прямоугольной фурнитурой. При необходимости выделить дверные петли, выбираются белые или блестящие модели. В других случаях подойдут матовые, на которых мелкие дефекты или царапины незаметны.

Простота установки позволяет использовать фурнитуру в дверных конструкциях для гостиной, спальни, детской, кухни, кабинета.

Элементы «бабочки» — беспроблемный элемент в монтаже с отсутствием дополнительных работ по установке. Требуется четкая разметка, а также строгое соблюдение рабочего процесса. Результатом послужит долговечная конструкция.
