Как Регулировать Пластиковые Двери Самому Видео

Когда требуется регулировка двери?

Фото: входные двери делают из мощного, широкого профиля и устанавливают замки и дверные петли со специфической регулировкой , © rotoВходные двери из пластика доступная и теплая альтернатива металлическим дверям, поэтому они пользуются большой популярностью у владельцев загородных домов и дач. Но нет, наверное, ни одного владельца, который бы не столкнулся с необходимостью ее регулировки. Почему это происходит?

Основные причины проблем с входными дверями:

• Провисание створки, когда створка располагается в проеме не ровно, а один ее угол ниже другого. Причины провисания:

Фото: слишком тяжелая створка и петли не могут ее удержать в заданном положении или армирование в раме тонкое и петли не прочно в нем держатся , © depositphotos.com

• Неправильно установлено остекление в створке, и она заведомо имеет не прямоугольную форму.
• Деформация створки из-за некачественного армирования или его неправильной фрезеровки под установку замка. Чтобы установить замок во входную дверь в армировании нужно прорезать (фрезеровать) отверстия – конечно, в этом месте оно будет ослаблено.

Фото: если отверстия прорезаны с нарушением, или армирование и вовсе разрезано пополам створка не будет держать форму при перепадах температуры. В этом случае верхний и нижний угол створки не будут прилегать к раме и будет сильное продувание , © oknamedia

• Деформация рамы при неправильном монтаже и, как следствие, проблемы с закрыванием створки.

Фото: если рама двери установлена не по уровню, то она может иметь форму песочных часов или бочонка. Створка будет либо задевать об нее, либо не будет закрываться замок, © oknamedia Ошибка при конструировании, когда дверь спроектирована и, соответственно, изготовлена и смонтирована нежизнеспособной.

Фото: старайтесь избегать дверей арочной формы или крепите створку к раме – так будет меньше проблем с работой двери , © roto

Фото: если конструкция двери состоит из нескольких частей их обязательно соединять с помощью армированного соединителя, закрепленного к проему. Простые соединители категорически нельзя использовать во входных группах – дверь будет «болтаться» и регулировкой этого не исправить, © roto

Фото: причиной проблем с дверями может быть свайный фундамент. Неверный расчет, нарушение при установке свай или неисследованный грунт приведут к «шатанию» дома в целом и заклиниванию дверей в частности. Литой ленточный или монолитный фундамент уберегут от этих неприятностей, © rotoСпособы регулировки зависят от причин и не все их можно устранить самостоятельно. Все проблемы, связанные с некачественным армированием, ошибками монтажа или строительства дома невозможно устранить самостоятельно.

Регулировка входной двери при провисании

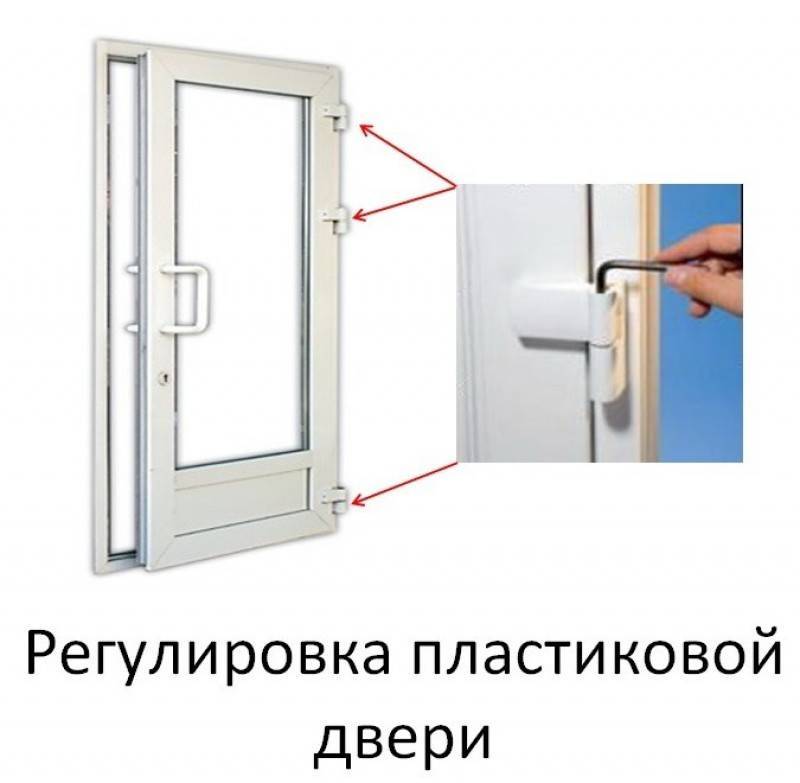

С помощью петель можно подвинуть створку в проеме во всех плоскостях – вверх/вниз +5/-1мм, влево/вправо +10/-5, ослабить/усилить прижим ±1мм (данные приведены для дверных петель Roto Solid, модель PS 23/PS 27 и для петель других производителей могут отличаться!).

Регулировка прижима ±1мм при помощи петель

Операция требуется если:

• Есть продувание или заметный зазор между створкой и рамой со стороны петель – это слабый прижим и его нужно усилить.
• Если створка, не удерживается в проеме и самостоятельно приоткрывается – это чрезмерный прижим и его нужно ослабить.

Для регулировки петли на прижим ±1мм понадобится специальный ключ или шестигранник 6мм

• В верхней части петли нужно при помощи ножа или отвертки поддеть и снять заглушку, которая закрывает регулировочный винт.
• Затем вставить в винт шестигранник 6мм или спецключ (артикул для заказа регулировочного ключа Roto 535285) и произвести регулировку (см.фото)
• После регулировки, обязательно, вставьте заглушку на место, если какая-либо заглушка имеет механические повреждения, замените ее на новые – они поставляются отдельно от петли, как запасные части. Если не использовать заглушки или использовать заглушку с повреждениями, это приведет к разрегулировке петли, провисанию и/или продуванию дверной конструкции.

Фото: чтобы усилить прижим поверните ключ по часовой стрелке. Чтобы ослабить прижим поверните ключ против часовой стрелки, © oknamediaРегулировка положения створки в проеме при помощи петель

Требуется, если:

• Створка задевает верхним или нижним углом о раму (например, провисла) – нужно подвинуть створку вверх или вниз
• Створка задевает о раму вертикальной частью или с одной стороны чувствуется продувание – нужно выровнять положение створки по ширине, подвинув ее влево/вправо.

Регулировка по ширине (влево/вправо) +10/-5

Для регулировки понадобится крестовая отвертка и шестигранный ключ 4мм (актуально для петель Roto Solid, модель PS 23/PS 27 для других марок может подойти другой ключ!)

• Снять декоративную крышку со створочной части петли
• При помощи крестовой отвертки немного ослабить крепежные винты
• Вставить ключ в регулировочный винт сбоку и поворотом ключа подвинуть створку в нужном направлении

3а – поворачиваем ключ по часовой стрелке (к створке), створка сдвигается ОТ ПЕТЕЛЬ

3b – поворачиваем ключ против часовой стрелки (от створки), створка сдвигается К ПЕТЛЯМ

• Затянуть крепежные винты
• Поставить на место декоративную крышку

Фото: регулировка дверной створки по ширине возможна в пределах ±5 мм, © oknamediaРегулировка дверной створки по высоте (вверх/вниз) +5/-1мм

Подвинуть створку можно на 5мм вверх или на 1мм вниз.

Важно: делать только для нижней петли!

Понадобится шестигранный ключ 6мм

Фото: вставьте шестигранный ключ в регулировочный винт внизу петли. Поворачивая его по часовой стрелке можно опустить створку на 1мм. Поворачивая ключ против часовой стрелки можно поднять створку до 5мм, © oknamedia

Полезные советы

1. Практически все неисправности балконных дверей связаны с перекосом полотен. Это, в свою, очередь, вызывает повышенный износ уплотнителя на отдельных участках. Поэтому и рекомендуется после регулировки его обязательно менять на новый образец. Иначе даже при самом качественном выполнении всех операций в помещении не исключен сквозняк.
2. Продлить срок пригодности уплотнителя можно, если периодически промазывать его силиконовой пастой. В продаже такие составы имеются.
3. Чтобы петли не приходилось регулировать слишком часто, целесообразно оснастить балконную дверь пластиковым ограничителем. Он препятствует ее самопроизвольному открыванию при сквозняках, следовательно, подвижные элементы конструкции изнашиваются не так интенсивно.

Приступая к регулировке двери ПВХ на балкон или любой другой своими руками, стоит ознакомиться с инструкцией производителя, в которой могут быть отмечены отдельные нюансы. А в основном эта работа достаточно простая, и хозяйственному мужчине услуги профессионала вряд ли понадобятся.

Регулировка дверной створки при изменении формы створки

Створка входной двери может деформироваться, если армирование внутри слишком тонкое (меньше 2мм) или сильно разрезано в месте установки замка.

В этом случае углы створки не будут примыкать к раме и будет продувание.

Исправить это можно только полной переделкой створки.

Регулировка входной двери с петлями Roto Solid

Ведущий производитель фурнитуры Roto Frank предлагает надежные решения не только для окон – в его линейке полный спектр дверной фурнитуры.

Все петли из ассортимента Solid S выполнены из высококачественных материалов и имеют большой диапазон регулировок.

Фото: петли Roto Solid представлены в двух модификациях – накладные Roto Solid S для дверей весом до 160 кг и роликовые Roto Solid B для дверей весом до 120 кг, © rotoСтальные штифты, алюминиевый корпус и самосмазывающаяся втулка – слагаемые надежности петель Roto Solid, практически исключают необходимость в техническом обслуживании. С такими петлями качественно изготовленная дверь прослужит долгие годы.

В случае необходимости регулировки, выровнять створку двери в проеме можно не снимая ее.

Возможности регулировки входных дверей с петлями Roto Solid:

Роликовые петли: влево/вправо +/- 2мм, вверх/вниз +4/-3мм, на прижим -0,5 мм

Накладные петли: влево/вправо +10/-5мм, вверх/вниз +5/-1мм, на прижим +/-1мм

Критерии правильно установленной и отрегулированной дверной конструкции:

• Нахлест створки на раму по всему периметру равномерен и соответствует значениям, представленным на чертежах изготовителя профиля (для ПВХ это 8 мм, реже 9 мм)

Фото: © roto

• Зазор между рамой и створкой соответствует значениям, представленным на чертежах изготовителя профиля (для ПВХ это 8 мм, реже 9 мм)

Фото: © roto

• Фальцлюфт соответствует значениям, представленным в каталоге применяемой профильной системы:

Фото: © roto

• Усилие при нажатии на ручку или при повороте ключа не вызывает физического дискомфорта. Замок запирается и отпирается мягко, без заеданий и отсутствии избыточного механического воздействия на конструкцию замка.

Причины неполадок

Регулировку дверных ПВХ-полотнен следует провести безотлагательно в случае выявления визуальных дефектов и неисправностей. Некоторые из них:

1. Перекос двери. С помощью обычного карандаша можно определить, что конструкция просела. Нужно обвести закрытую створку. Если после открывания полотна контрольная линия располагается параллельно раме, значит, перекосов нет. Иногда провисание можно выявить по сквозной щели в верхнем углу или трению низа двери о порог.
2. Нарушение герметичности. Обнаружить неполадку довольно просто. Для этого нужно открыть дверь и вставить лист бумаги в область между рамой и конструкцией. Затем полностью закрыть дверцу и постараться вытянуть листок. В случае недостаточного прижима бумага будет вытягиваться без труда. Аналогичные манипуляции проводятся по всему периметру полотна. Недостаточная герметичность может стать причиной появления конденсата на стеклах.
3. Трение о короб двери. Трудности при открывании или закрывании полотна могут возникнуть из-за трения о коробку. Это объясняется изнашиванием верхнего слоя защиты, что может стать причиной повреждения профиля и неправильного функционирования деталей.
4. Расшатанность или тугой ход ручки. Рукоятка двери может разболтаться из-за недостаточного крепления в посадочном гнезде. Причиной этому может послужить неправильная эксплуатация элемента. Еще одной проблемой может стать тугой поворот рукояти, который является следствием повреждения сердцевины замка или самой ручки.
5. Неправильная функционирование запорного механизма. Такая неисправность может возникнуть, если замок загрязнен, изношен или поломан.

Все перечисленные неполадки свидетельствует о том, что нужно отрегулировать пластиковые двери.

Самостоятельно провести эти манипуляции не так сложно, как кажется. Достаточно изучить особенности проведения работ.

Регулировка входной пластиковой двери – лучше не делать самостоятельно

Если входная дверь требует регулировки, вначале нужно выяснить причину. Лучше если это сделает специалист – у него есть необходимые инструменты и приборы, чтобы проверить качество изготовления двери и корректность монтажа.

К самостоятельному вмешательству лучше прибегать только в случае острой необходимости. Помните, что причины, по которым дверь начала плохо закрываться или открываться, могут быть не связаны с дверью.

Чтобы дверь требовала минимум внимания, выбирайте качественные материалы (профиль, замкнутое армирование толщиной 2 мм, фурнитуру от европейского бренда, изготавливающего петли и замки в соответствии всем требованиям ГОСТ) и надежного производителя, изготавливающего дверные конструкции из ПВХ-профилей по ГОСТ 30970-2014

*Статья содержит контекстную и визуальную рекламу

Возможные дефекты пластиковых дверей установленных на входе и особенности их регулировки

Пластиковые двери зарекомендовали себя как надежный механизм с большим сроком службы. Однако уже в течение первых лет использования большинство хозяев ищут сведения, как отрегулировать пластиковые двери — входные или балконные. Поиск дефектов в конструктивных элементах коробки и полотна предшествует началу работ по регулировке и ремонту. Большинство неполадок удается исправить путем подкручивания отдельных резьбовых соединений.

При некоторых обстоятельствах изделие из ПВХ требует срочной регулировки. Не сделав этого сразу, можно ожидать, что вскоре конструкция придет в негодность и ее придется демонтировать. Специалисты рекомендуют проводить обслуживание ежегодно, более частые ремонтные работы приведут к быстрому износу изделия. Это обусловлено изнашиванием пластиковой рамы, уплотнителей, винтов регулировки и микролифтов.

Как правильно отрегулировать пластиковые входные двери

Работоспособность входной пластиковой двери во многом зависит от правильности её установки. Но если проём неровный или монтажные работы проводились с нарушением технологии, то дверная конструкция быстро выходит из строя и деформируется. Неисправности и поломки устраняются регулировкой. Как это сделать, рассказано в статье.

Как обнаружить дефекты

Причин плохой функциональности пластикового дверного полотна может быть несколько. Регулировка необходима в следующих случаях:

1. Наличие сквозняков. Продувание может появиться в местах расположения откоса, притвора или соприкосновения профиля со светопрозрачными элементами.
2. Створка туго закрывается или открывается. Для фиксации замка приходится прилагать грубую физическую силу. Это происходит из-за трения дверного полотна о профиль, порог или перемычку.
3. Нарушен механизм поворотных петель, из-за чего дверца не хочет легко открываться.
4. Появился скрип или другие шумы, которые со временем только усиливаются и начинают раздражать.
5. Не поворачивается ключ, ручка или вороток. Заклинивает замок. Расшаталась ручка с рычагом.

Несвоевременная борьба с вышеперечисленными проблемами приведёт к негативным последствиям. Замок, фурнитура или другие элементы дверной конструкции испортятся ещё больше, и в итоге потребуются дополнительные финансовые вложения для их замены.

Список инструментов и материалов

Для самостоятельной регулировки пластиковой двери потребуется следующий набор инструментов и расходных материалов:

• шуруповёрт с разными битами;
• шестигранник, шлицевая или крестовая отвёртка, ключ «звёздочка»— вид инструмента подбирается под тип рихтовочных винтов;
• плоскогубцы нужны, если требуется регулировка прижимных цапф;
• смазка для обработки металлических деталей;
• набор декоративных заглушек — по желанию, для замены испорченных или утерянных элементов.

Перечень инструментов может меняться, в зависимости от вида требуемых работ по регулировке.

Инструкция и советы

Выше были перечислены основные моменты, когда требуется регулировка классических и нестандартных пластиковых входных дверей. Сейчас следует разобраться, как правильно решить конкретную проблему.

Как избавиться от сквозняка

Проблема с продуванием решается различными способами. В первую очередь следует определить место возникновения сквозняка, а уже потом предпринять соответствующие действия:

1. Когда потоки воздуха поступают из места соприкосновения дверцы и профиля конструкции. С клипс демонтируются штапики, проверяется уплотнительная лента и при необходимости она заменяется на новую. Выполняется герметизация зазоров и швов при помощи силиконового герметика, прижимные штапики с новыми уплотнительными лентами возвращаются на место.
2. Из притвора закрытой дверцы. Оценивается состояние ленты по периметру полотна в открытом виде, при серьёзных деформациях она заменяется на новую. Если с ней всё в порядке, следует изменить силу прижима створки. Для этого регулировочные винты поочерёдно поворачиваются на 90-180 градусов до тех пор, пока дверь не примет идеальное положение. В зимнее время обеспечивается плотное примыкание полотна к коробке путём регулировки поворотных цапф с эксцентриками.
3. В районе откоса. В этом случае лучше всего обратиться к профессиональному мастеру, но можно попытаться самостоятельно устранить сквозняк. Для этого следует удалить декоративную отделку с откоса до монтажного зазора, зачистить шов, повторно запенить проблемное место, проклеить шов лентой ПСУЛ, на откос монтировать сэндвич-панель толщиной 20-30 мм или другое декоративное покрытие на выбор.

Регулировка эксцентриков выполняется в период смены каждого сезона. В летнее время зимний режим убирается, иначе будет нарушен воздухообмен. А это станет причиной появления повышенной влажности, плесени, грибка и различных бактерий.

Как избавиться от трения двери о порожек

Трение пластиковой двери о порог происходит из-за провисания полотна. Для корректировки необходимо определить степень провисания дверцы и только потом приступать к работе:

1. Если наблюдается равномерное провисание полотна, следует изменить прижим створки простыми поворотами метиза. Винт прокручивается один раз, после чего полотно проверяется на качество открывания и закрывания. Процесс продолжается до тех пор, пока дверь не перестанет задевать порог.
2. Если перекосилась створка. Заваливание створа в сторону петель устраняется поворотом нижнего регулировочного винта, а в сторону запорного блока — верхнего. Бывает, что полотно располагается строго ортогонально. Проблема с таким положением решается путём регулировки дверцы по высоте, вылету и силе прижима. Алгоритмы были описаны выше.
3. Если поворотно-откидная створка отказывается нормально входить в короб. Необходимо открыть дверцу методом откидывания, затем демонтировать защёлку с ножниц (нажать на металлический зацеп), повернуть метиз отвёрткой, после каждого поворота проверять плотность прилегания полотна к раме.

Деформированная и испорченная фурнитура на двери полностью заменяется. Нежелательно пытаться выпрямить металлические детали, поскольку проблема никуда не денется и через некоторое время снова напомнит о себе.

Как отрегулировать расшатанную нажимную ручку

Интенсивная эксплуатация дверного полотна всегда приводит к расшатыванию ручки. Крепление деталей постепенно становится слабым, нарушается функциональность фурнитуры, а резьбовые соединения ломаются. Но любую неисправность можно решить своими руками. Алгоритм действий зависит от типа проблемы:

1. Ослабли метизы. Полотно оставляется в закрытом положении, с верхушек саморезов удаляются пластиковые заглушки, крепежи подтягиваются крестовой или шлицевой отвёрткой, рукоятка проверяется на качество работы.
2. Испортилось резьбовое соединение. Ручка демонтируется вместе с саморезами, отверстия тщательно очищаются и заполняются жидким пластиком, после полимеризации вещества рама шлифуется и полируется до придания ей идеальной ровности. Затем на профиле делаются разметки под новые отверстия, которые высверливаются дрелью с тонким сверлом. Ручка ставится на подготовленное место, фиксируется саморезами.
3. Деформировалась фурнитура. Полотно снимается, фурнитура осматривается на наличие дефектов, испорченные элементы заменяются на новые, детали смазываются любым проникающим составом, рукоятка проверяется на качество работы. При необходимости происходит регулировка ответных пластин на запирающих элементах, прижимных цапф.

Если ручка сломалась, желательно купить новую. Склеивание конструкции не решит проблему, а только возобновит её через некоторое время.

Как устранить скрип

Неприятные звуки, появляющиеся во время открывания и закрывания двери, свидетельствуют о трении шарнирных механизмов или неправильном положении петлевых подвесов. В первом случае необходимо смазать места сопряжения спреем или любым другим масляным составом. Неправильная регулировка устраняется поворотом винтов в нужном положении. Если поворотные шарниры или подшипники покрылись пылью и грязью, желательно разобрать створку и провести работы по её очищению, смазыванию.

Рекомендуется проверять состояние двери раз в 6 месяцев. Во время профилактического осмотра следует выполнять смазку и регулировку всех деталей. Мероприятия предупреждают появление нарушений в работе двери, избавляют от нежелательных финансовых трат.

Регулировка пластиковой двери при провисании

Провисание входной двери ПВХ легко обнаружить по сквозняку рядом с проёмом и тугому открыванию полотна. Можно зажать простой лист бумаги между коробкой и рамой. При вытаскивании он должен рваться. По этому принципу следует обследовать весь проём. Если в каком-то месте листок не удерживается, то эта часть двери и будет требовать регулировки. Проблема с провисанием решается тремя способами.

Горизонтальная регулировка

Необходимо полностью открыть дверь и демонтировать элементы, которые мешают осмотру петель. Для поворота регулировочного винта необходимо взять шестигранный ключ с четвёртым номером. Если изменить его положение в левую сторону, то дверь будет удаляться от петель. Если в правую — плотно прижиматься к ним.

Метод предназначен для устранения перекоса на 2 мм, когда дверца во время движения цепляется о край короба или неплотно прикрывается. После окончания работ следует вернуть полотно в нормальное положение и проверить его на качество функциональности.

Вертикальная регулировка

Следует снять декоративную заглушку с нижней петли и шестигранным ключом №4 покрутить винты. Движение вправо приподнимает полотно, влево — опускает на несколько миллиметров.

Фронтальная регулировка

Этот способ позволяет решить проблему с зазором между полотном и рамкой при помощи прижимного механизма или эксцентриков. Если повернуть цапф в правую сторону, то активируется зимний режим, а если в левую — летний. Все эксцентрики должны находиться в одинаковом положении, иначе будет наблюдаться значительный перекос полотна.

Корректировка при задевании кромки в средней части

В процессе такой регулировки необходимо добиться плотного прилегания полотна к петлям. Следует увести створку в нижней петле, а затем в верхней. Процедура выполняется один раз в сезон. Если произошла деформация утеплителя, то он заменяется на новый, более качественный.

Какой утеплитель выбрать и как его установить своими руками

Все виды уплотнительных лент подходят для пластиковых входных дверей. Они различаются материалом и особенностями:

• самым прочным и упругим является резиновый уплотнитель, но он не рекомендован для эксплуатации в регионах со слишком холодными зимами;
• натуральным, долговечным и упругим — каучуковый;
• качественным, лёгким в монтаже и устойчивым к перепадам температур — ПВХ;
• прочным, надёжным и способным обеспечивать высокую энергоэффективность помещений — полиэтиленовый;
• современным, долговечным и обеспечивающим плотный прижим створки — силиконовый.

Заменить уплотнитель несложно. Для этого необходимо максимально открыть створку пластиковой двери, найти конец ленты и извлечь её, места очистить от пыли и строительных остатков, новую ленту нарезать на куски нужных размеров, заправить их в посадочный профиль и уплотнить. После окончания работ желательно проверить двери на качество открывания и закрывания, при необходимости выполнить регулировку.

Итоги

Регулировка входной пластиковой двери легко выполняется своими руками. Необходимо только определить причину плохой работоспособности створки и устранить её подходящим способом. Если нет возможности самостоятельно исправить проблему, то лучше всего обратиться к мастеру.

А когда вам пришлось выполнять регулировку входной пластиковой двери? Были ли проблемы с регулировкой? Делитесь своим опытом в комментариях.

Замок

— Наша дверь не закрывается, это провисшая дверь или неуместная ответная планка?

Задавать вопрос

спросил
2 года, 7 месяцев назад

Изменено
2 года, 7 месяцев назад

Просмотрено
270 раз

Мы переехали в дом с изготовленной на заказ деревянной дверью и окружающей рамой, дверь очень тяжелая и имеет четыре петли.

Дверь не закроется должным образом, пока я не подниму ее, а в жаркие дни это не работает.

Примечания:

• Зазор со стороны петель симметричен сверху вниз
• Верхний зазор примерно на 3/16 ниже со стороны замка
• Дверь не трется об пол или раму
• Ни одна из петель не выглядит утопленной или ослабленной в раме
• Обе ответные планки примерно на 2/16-3/16 выше замка

Что я пробовал:

• Ручная затяжка всех винтов шарнира
• Замена винта на 3 дюйма в верхней петле
• Гибка створок на двух верхних петлях

Что мне делать дальше?

1. Перемещение ответных планок вниз
2. Добавление прокладок к двум нижним петлям

#1 выглядит проще, но дверь все равно будет провисать и останется видимый вырез в раме

Есть еще идеи?

• двери
• замок
• петли

4

Сколько лет дому? В более новом доме виновником может быть неравномерная усадка каркаса пола. Кажется, что вместо того, чтобы перевешивать дверь, лучше просто сделать отверстие в защелке пониже, а не делать выемку, показывающую, где опущена защелка. Если вам не нравится зазор в верхней части, то можно переустановить косяк, кроме как поднять дверь на петлях и подрезать верхнюю часть.

Попробовать снова петли?

Тяжелая дверь с 4 петлями заставляет меня думать, что создатели этой двери предвидели провисание, что может быть проблемой. Когда мои двери провисли, мне пришлось сделать отверстия сильнее, а винты длиннее.

Вы можете попробовать укрепить отверстия для винтов на косяке зубочистками (краткосрочное решение) или метчиками в пластиковых предметах (долгосрочное решение), а затем использовать более длинные винты.

Я бы использовал напильник по металлу для обработки нижних краев запорных планок и стамеску по дереву по мере необходимости для кармана.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

Остановить провисание дверей | Американская школа и университет

Непрерывные зубчатые петли помогают предотвратить отрыв дверей от рамы.

Школьные чиновники часто жалуются на двери: «Мы думали, что получили высококачественную дверную фурнитуру для нашего нового здания, но теперь двери начинают провисать всего через шесть месяцев».

Двери средней и высокой проходимости в школах и университетах часто изнашиваются всего через несколько месяцев, потому что частое использование и нагрузки больше, чем могут выдержать некоторые традиционные петли. Провисание дверей чаще всего происходит, когда верхняя стыковая петля или шарнир начали выдвигаться из рамы. Один из способов предотвратить это состояние — начать с полноразмерной непрерывной зубчатой ​​петли, которая распределяет вес двери и напряжения по всей длине двери и рамы.

Петли со сплошным редуктором используются с алюминиевыми, деревянными и полыми металлическими дверями и рамами. Этот продукт все чаще используется для внутренних и наружных школьных дверей со средней и высокой проходимостью. Петли с непрерывным редуктором хорошо подходят для удержания входных компонентов в соосности, выдерживая нагрузку многих тысяч циклов в год, а в некоторых случаях даже тысяч в день.

Входы в здания новых школ и университетов обычно проектируются с алюминиевыми петлями с непрерывным редуктором во всю длину. Непрерывная петля может быть анодирована или окрашена, чтобы соответствовать практически любому внешнему дизайну.

Непрерывная зубчатая петля, состоящая из трех взаимосвязанных анодированных профилей (двух зубчатых створок и канала крышки), устанавливается по всей длине двери и рамы и равномерно распределяет усилие открывания и закрывания двери. Вертикальные дверные нагрузки переносятся на серию пластиковых или стальных подшипников по всей длине петли.

Петли с неразрезным редуктором могут изготавливаться в легком, стандартном, тяжелом или сверхтяжелом исполнении. Модели для тяжелых и сверхтяжелых условий эксплуатации имеют дополнительные подшипники и крепления для поддержки дополнительного веса двери, сверхшироких дверей, дверей со свинцовой облицовкой или любого дверного проема с необычно высокой проходимостью.

Полноразмерная конструкция закрывает зазор между дверью и рамой, обеспечивая безопасность, конфиденциальность, шумоподавление и защиту от атмосферных воздействий. Распределение усилия открывания по длине двери также значительно снижает нагрузку на дверь, вызванную смещением торцевых петель или шарниров, которые по своей природе локализуют вес двери и напряжение в верхней части двери. Самое главное, непрерывные зубчатые петли служат для уменьшения или устранения провисания двери.

На поверхности двери и коробки установлены неразрезные зубчатые петли. Из-за быстрорастущего использования неразрезных петель с редуктором большинство производителей дверей в настоящее время готовят свои двери для неразрезных петель. Это устраняет дополнительные расходы на «нестандартную» дверь меньшего размера. Кроме того, поскольку непрерывная зубчатая петля предназначена для поддержки двери по всей ее длине, потребность в усилении рамы снижается. Когда дверь закрыта, большинство профилей не имеют открытых винтов, болтов, штифтов или шарниров, которые могут быть повреждены вандализмом. Все эти моменты являются важными факторами, которые владельцы школьных зданий и архитекторы должны учитывать при принятии решения о том, какие двери устанавливать.

Петля

Ниже приведены описания трех основных областей применения неразрезных зубчатых петель.

— Скрытое крепление . Вместо «врезной» петля скрытого типа с неразрезным зубчатым зацеплением монтируется на петлевой стойке двери и на фальце рамы. Этот профиль обычно предназначен для использования в строительстве новых школ, но также может использоваться с новыми дверями в существующих рамах.

Размер новой двери с прямоугольным краем должен быть меньше размера зазора, необходимого со стороны замка, плюс 5/16 дюйма для петли (1/8-дюймовая створка + 1/8-дюймовая створка + 1/16-дюймовый зазор между листья = 5/16 дюйма).

Новая дверь со скошенной кромкой должна быть меньше размера зазора, необходимого со стороны замка, плюс 11/32 дюйма для петли (1/8-дюймовая створка + 1/8-дюймовая створка + 3/32-дюймовый зазор между листья = 11/32 дюйма).

Крышка петли на профиле требует поворотного зазора 7/16 дюйма со стороны косяка. Петля открывается на полные 180 градусов и обычно предназначена для 13/4-дюймовых или двухдюймовых дверей. Скрытая петля спроектирована для работы с доводчиком, имеющим шарнирную точку. Существующие напольные или скрытые накладные доводчики с фиксированной центральной точкой поворота должны быть заменены традиционными накладными доводчиками.

Скрытые неразрезные петли с зубчатым зацеплением, как правило, устанавливаются с подрезной головкой 10-24 или 12-24, саморезами. Необходимо просверлить пилотное отверстие, после чего крепеж образует собственную резьбу. Некоторые установщики используют самонарезающие крепежные детали, но их не рекомендуется устанавливать в дверные коробки, заполненные раствором или цементным раствором. Острие сверла, по всей вероятности, ударится о раствор и создаст «эффект домкрата» на раме. Рекомендуется сначала удалить раствор с помощью каменной насадки. Если это возможно при работе по контракту, за залитыми рамами следует предусмотреть какую-либо форму защиты от минометов. Также доступны застежки безопасности, шурупы и другие крепежные детали.

— Установка на всю поверхность . Полноповерхностные неразрезные зубчатые петли устанавливаются на лицевой стороне двери и раме. Этот профиль обычно используется в ситуациях модернизации, но также может использоваться с новыми дверями и рамами. Петля устанавливается с помощью крепежных элементов 12-24 в полотно рамы и крепится с помощью накидных гаек и винтов с буртиком 1/4-20 через дверь. Петли с полной поверхностью также обычно имеют четыре установочных отверстия на петлю, чтобы облегчить регулировку двери, чтобы она соответствовала отвесу и квадрату во входном проеме перед установкой дверей и крепежных деталей рамы. Этот профиль можно использовать на алюминиевых, деревянных и полых металлических дверях толщиной до 21/4 дюйма. Петли с полной поверхностью обычно используются на дверях школьных зданий, которые провисли из-за повреждения или износа оригинальной торцевой петли или шарнира.

— Полуповерхностный монтаж . Полуповерхностные неразрезные зубчатые петли устанавливаются на лицевую сторону двери, при этом полотно коробки скрыто. Этот профиль обычно используется в ситуациях модернизации, но также может использоваться с новыми дверями и рамами. Размер новой двери должен быть меньше зазора, необходимого со стороны замка, плюс 3/16 дюйма (1/8 дюйма створки рамы + зазор 1/16 дюйма = 3/16 дюйма) со стороны петель. . Полотно рамы устанавливается на шпунт рамы с помощью крепежа 12-24, а полотно ворот прикручивается к поверхности двери насквозь с помощью накидных гаек и винтов с буртиком 1/4-20. Этот профиль можно использовать на алюминиевых, деревянных и полых металлических дверях толщиной до 21/4 дюйма. Петли с половинной поверхностью обычно используются на дверях школьных зданий, которые были ослаблены на краю петли, но сама дверь все еще пригодна к эксплуатации.

Петли с непрерывным редуктором доступны со степенью огнестойкости от 20 минут до 3 часов. Некоторым скрытым петлям, петлям с полной и половинной плоскостью требуются штифты или шпильки, чтобы они были огнестойкими. Большинство производителей получили одобрение на огнестойкость при избыточном давлении.

Петли с непрерывным редуктором улучшились с тех пор, как они были представлены более 25 лет назад. Современные шарниры с непрерывным редуктором имеют шаблонную схему отверстий, смазываемые подшипники, постоянные смазки на участках редуктора (что почти исключает необходимость обслуживания), увеличенный срок службы, конструкция без использования рук, крепеж из нержавеющей стали, элементы безопасности, электрические модификации и декоративные крышки шарниров.

Ассоциация производителей оборудования для строителей (BHMA) работает над созданием стандарта циклических испытаний для непрерывных зубчатых петель.
