Давление в системе отопления — нормы, как повысить или снизить

Автор Монтажник На чтение 7 мин Просмотров 21.1к.
Обновлено 08.12.2020

Системы центрального отопления многоэтажных коммунальных зданий и индивидуальных жилых домов имеют не только существенные конструктивные различия, но разные физические характеристики используемого теплоносителя. При проектировании внутридомовых теплосетей основным расчетным критерием является давление в системе отопления, параметры которого оказывают существенное влияние на корректность функционирования всего обогрева.

В индивидуальных жилых домах для обогревания используются автономные системы, в состав которых входит различное оборудование, при самостоятельном заполнении контура тепловым носителем важно выдержать правильные параметры напора. Контроль и регулировка давления в заданных рамках при эксплуатации отопительной системы обеспечит долговечность ее работы, оптимизирует расход тепловых ресурсов, повысит КПД теплообменных приборов.

Рис. 1 Отопительное оборудование в доме – внешний вид

Содержание

1. Какое нужно давление в системе отопления
2. Классификация давлений
3. Индивидуального дома
4. Многоэтажных домов
5. Как уменьшить и повысить давление
6. Рекомендации по монтажу

Какое нужно давление в системе отопления

Чтобы тепловой носитель двигался по трубам, а котел мог работать, в любой отопительной системе необходимо поддержание определенного напора.

Основным прибором, которым контролируют давление теплоносителя в системе отопления, служит манометр, регулярная проверка его показаний сообщает потребителю весьма полезную информацию. К примеру, снижение давления сигнализирует об утечке (нарушение герметичности трубопровода), обнаружить которую иным способом, кроме визуального, невозможно. Повышение показаний манометра может свидетельствовать о перегреве теплоносителя, засорении проходных каналов различного вида отложениями.

Чтобы исключить ошибочную реакцию на показании манометра, полезно знать значения рабочего (номинального), динамического (допустимые пределы отклонений от рабочего), статического и максимального давлений.

Рис. 2 Схема отопления частного жилого дома с радиаторными теплообменниками и подогреваемыми полами

Классификация давлений

Многие пользователи задают вопрос, зачем давление в системе отопления, ответом на который является следующие соображения.

Устанавливаемое в индивидуальных домах отопительное оборудование устроено таким образом, что котел включается при определенной величине давления, указанной в его паспортных данных, стандартным считается показатель не менее 0,5 бара. Поэтому поддержание данного напора — основная задача пользователя, хотя на практике для корректной работы всей системы требуется большая величина.

При эксплуатации отопительной системы пользователю приходится сталкиваться с определениями следующих типов давлений:

• Максимальное давление в системе отопления указывает на предельно допустимый порог, который нельзя превышать по причине поломки оборудования, прорыва трубопровода, повреждения котла.
• Рабочее давление в системе отопления частного дома или номинальное — указывает значение, при котором она функционирует в течение всего отопительного периода.
• Опрессовочное — давление, которым проверяют трубопровод отопления после его монтажа или периодически в процессе эксплуатации, согласно нормативам, оптимальной считается величина в 1,5 раза превосходящая рабочее.
• Статическое давление в системе отопления соответствует значению при неработающем котле, отключенном циркуляционном насосе и холодном тепловом носителе. Данная величина соответствует измеренным манометром показаниям после заполнения контура водой.
• Динамическое — равно величине колебаний давления при эксплуатации системы, зависит от температуры нагревания теплоносителя, режима работы циркуляционного электронасоса (переключения скоростей вращения вала).

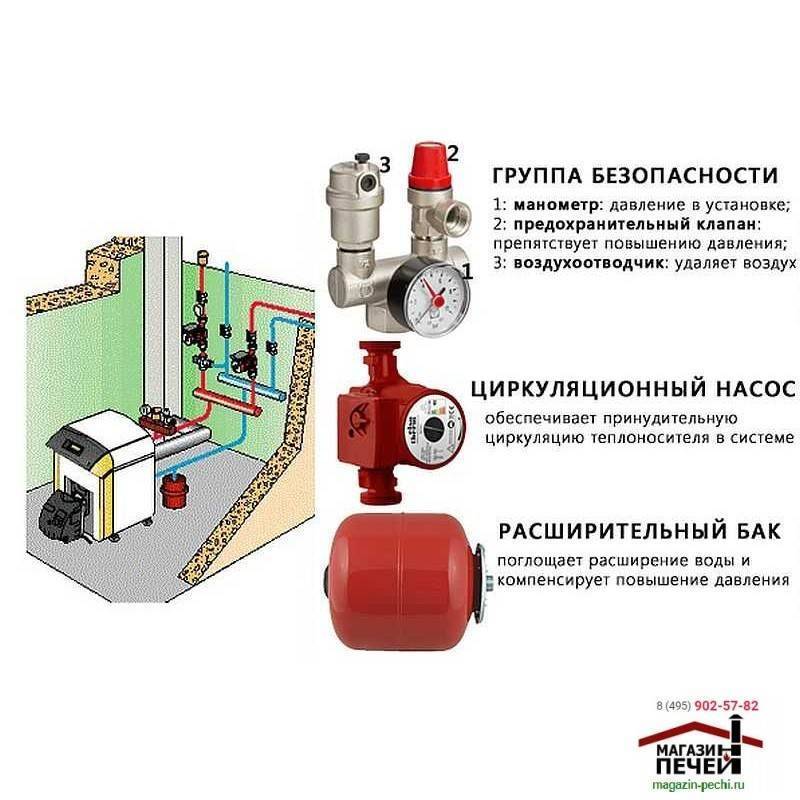

Рис. 3 Основные узлы замкнутой системы

Индивидуального дома

Все системы обогрева частных домов условно можно разделить на открытого (гравитационные) и закрытого типа. В гравитационных расширительная емкость, требующаяся для их нормального функционирования, расположена в высшей точке трубопровода. При этом давление в трубах отопления создается за счет водного столба, высота которого измеряется от нижней точки обратки до поверхности воды в накопительном баке. Напор в отопительной системе открытого типа соответствует высоте водяного столба в метрах (при переводе в общепринятые единицы 10 метров приравнивают к одному бару или одной атмосфере).

Так как отопительная система с открытым контуром может эффективно работать при этажности домов не выше трех, расстояние от подвала, где обычно находится котел, до бака на чердаке в среднем равно 10 м, и общепринятое давление в системе отопления открытого типа считают равным 1 бару.

В системах закрытого типа герметичный мембранный бачок устанавливают в любом удобном месте (обычно недалеко от котла) и тепловой носитель не контактирует с атмосферным воздухом. В линии движение теплоносителя осуществляется при помощи циркуляционного электронасоса — это позволяет отапливать многоэтажки и использовать помимо радиаторных контуры теплых полов.

Давление в закрытой системе отопления частного дома принято удерживать в диапазоне 1 — 1,5 бара (показатель увеличивается при большой длине отопительной магистрали).

Если в контуре закрытого типа работает один циркуляционный электронасос, проталкивающий рабочее тело по трубопроводу, то в многоконтурной системе с теплыми полами диапазон 1 — 1,5 бара недостаточен для ее нормального функционирования. Чтобы не превышать данные показатели, трубопровод теплых полов подключают к коллекторному узлу, имеющему дополнительный встроенный насос, отвечающий за поддержание нужного напора в половом нагревательном контуре.

Рис. 4 Схема с открытым расширительным баком

Многоэтажных домов

Жилец многоэтажного дома никак не может оказывать влияние на давление в центральной системе отопления, за поддержание которого отвечают коммунальщики. Однако в некоторых ситуациях (к примеру, при замене старых радиаторных теплообменников на новые или незаконной врезке) потребителю полезно знать, какое давление в системе отопления многоэтажного дома.

Как известно, показатель давления прямо связан с высотностью здания, если напор слишком низкий, прилагаемого кинетического усилия окажется недостаточно для подъема столба воды на большую высоту, и она перестанет двигаться по трубам. К тому же должен быть определенный запас для преодоления гидросопротивления трубопроводной магистрали и корректной работы сантехнических приборов, бытовой техники.

Общепринятый средний показатель давления в системе отопления многоэтажных домов составляет 6 бар (атмосфер), на обратке его величина ровна 4 — 4,5 бар.

Обычно коммунальные службы делают ощутимый напорный запас и рабочее давление в системе отопления многоквартирного дома в зависимости от высотности составляет:

• 5 бар для старых пятиэтажных домов;
• 6 — 7 бар для девятиэтажек;
• 10 бар для высотных жилых зданий до 16 этажей.

Рис. 5 Схемы разводки теплообменных радиаторов в многоэтажках

Как уменьшить и повысить давление

Установка манометра в систему отопления замкнутого типа позволяет контролировать по показаниям прибора ее состояние, в процессе эксплуатации возникают следующие неполадки:

1. Давление выше нормы, может быть вызвано нижеперечисленными причинами:

• Чрезмерное повышение температуры теплоносителя, в результате чего он расширяется и оказывает повышенное кинетическое (физическое) воздействие на контур.
• Забивание проходных каналов трубопровода, оборудования или их ошибочное перекрытие, при этом электронасос работает на условно закрытый вентиль, нагнетая избыточное давление в подающем трубопроводе.
• Включение циркуляционного насоса на максимальную скорость, если система не рассчитывалась на функционирование в таком режиме, или поломка насоса, приводящая к максимальным оборотам.
• Протечка крана, если наполнение отопительного контура водой производится из водопроводной магистрали.
• Завоздушивание теплообменных приборов, котла или трубопровода с образованием воздушной пробки на одном из его участков.

Рис. 6 Современный тепловой пункт многоэтажного дома – внешний вид

2. Низкое давление возникает по следующим причинам:

• Утечки в трубопроводе, сантехнической арматуре и котловом оборудовании.
• Повреждение эластичной мембраны компенсационного бачка или стравливание из него воздуха в результате нарушения герметичности ниппеля.
• Развоздушивание системы, в результате чего ее рабочий объем увеличивается, и количества теплоносителя оказывается недостаточно для ее функционирования с необходимыми рабочими параметрами.
• Поломка циркуляционного насоса или его функционирование на слишком низкой скорости.
• Недостаточно высокая температура теплового носителя.

Из вышеизложенного ясно, как создать давление в системе отопления с рабочими параметрами — для этого требуется лишь устранить неисправности, приводящие к его отклонению от номинальных показателей.

Рис. 7 Обвязка твердотопливного отопительного котла марки Траян

Рекомендации по монтажу

Чтобы провести все ремонтные или наладочные процедуры, система отопления под давлением должна быть правильно собрана, основные условия грамотного монтажа:

• Обязательное присутствие над котлом арматурных устройств группы безопасности, состоящей из манометра, автоматического воздухоотводчика и спускного клапана. Указанные приборы требуются для настройки, развоздушивания и зашиты котла от избыточного давления.
• Наличие на всех радиаторных теплообменниках кранов Маевского, предназначенных для их развоздушивания, и терморегуляторов.
• Присутствие воздухоотводчика в высшей точке контура.
• Наличие байпаса в параллельной ветви с электронасосом, позволяющее производить его снятие с целью ремонта и проведения профилактических работ без слива теплоносителя.
• Установка циркуляционного электронасоса желательно с тремя скоростями — это позволяет оптимально отрегулировать нужную скорость движения теплового носителя.
• Также необходимы присутствие фильтров грубой очистки и периодические промывка контура. Это позволяет продлить срок службы всех узлов системы и позволит избежать многих неприятностей, связанных с забиванием каналов и фитингов сантехнической арматуры солевыми отложениями и прочей грязью.

Рис. 8 Группа безопасности котлового оборудования – пример монтажа и внешний вид

Поддерживать номинальное давление в системе отопления закрытого типа — одно из важных условий ее нормального функционирования, для контроля за показаниями в контуре имеется манометр. Любые отклонения от номинальных значений за пределы рабочего диапазона означают какие-либо неисправности, для их устранения существует ряд методов, как поднять давление в системе отопления или наоборот, снизить его показатели.

Почему растет и как сбросить давление в газовом котле

Содержание

1. Причины повышения давления при повреждениях котла
2. Почему в газовом котле поднимается давление
3. Имеется воздушная пробка в системе отопления
4. Вышел из строя расширительный бачок
5. Другие причины роста давления
6. Нормальное давления котла
7. Как снизить давление в газовом котле

Давление в отопительном оборудовании нестабильно и меняется по разным причинам. Показания отображаются на манометре. Нормальным является показание 1-2,5 бар. Если они выше 3 бар, следует срочно принять меры по снижению показаний. О перепаде подскажет предохранительный клапан.

Чтобы сбросить излишек, он будет выпускать воду. В агрегатах с электронным управлением подобные проблемы отображаются в виде ошибки на дисплее, работа котла будет остановлена. В аппаратах без встроенной электроники перепад приводит к неисправностям и взрыву.

Причины повышения давления при повреждениях котла

Расширительный бак при появлении трещин на соединительной мембране не способен сгладить гидроудары.

Теплоноситель поступает в емкость без препятствий, напор уменьшается. Показания манометра возрастут, а на стыках появится течь.Неисправность устраняют посредством замены мембраны либо расширительного бака.

Растет давление в системе отопления при поломке одного из узлов магистрали:

1. Повышается значение при приоткрытом подпитывающем кране. Возникает контраст между низким напором в аппарате и повышенным в водопроводе. В отопительную магистраль доливается вода, вследствие этого поднимается давление в котле. При понижении напора теплоноситель перекрывает просачивание в котел, значения на манометре уменьшаются. Чтобы такие скачки не происходили, подпитывающую запорную арматуру нужно закрывать, а протекающие краны следует своевременно заменять.
2. Причиной повышения значения на 1 атмосферу может стать разгерметизация теплообменника. Протечки на корпусе возникают в результате износа при длительном использовании оборудования, вследствие заводского дефекта, при гидравлических ударах. При пробое теплообменника вода постоянно поступает в контур. В местах растрескивания во время нагрева жидкость испаряется, поэтому визуально отследить поломку, из-за которой повышается давление сложно. Неисправность устраняется только заменой данного контура.
3. Поднимается давление в системе отопления при неполадках или износе трехходового клапана. Происходит смешивание теплоносителя из системы и бачка. На клапане часто собираются разного рода загрязнения, поэтому узел нужно периодически очищать. Чтобы снизить риск попадания соринок из водопроводной магистрали в отопительную сеть и последующей поломки клапана, рекомендуется устанавливать фильтр механической очистки.
4. Когда скачет давление в системе отопления без видимых причин, следует проверить работу манометра. Неисправный измерительный прибор требует обязательной замены.

Вторичный теплообменник является вторым контуром для нагрева воды и подачи горячего водоснабжения. При выходе из строя данного контура появляются свищи. В результате протечки происходит смешивание теплой и холодной воды, жидкость попадает в отопительную магистраль, вызывая гидроудар.

Неисправность устраняют посредством замены теплообменника либо пайки пробоины. К пайке прибегают в ситуациях, когда имеется один свищ небольшого размера.

Замену теплообменника выполняют в таком порядке:

• перекрыть краны, подающие теплоноситель к котлу;
• слить теплоноситель;
• снять панель и отвинтить болты, закрепляющие теплообменник;
• снять неисправную деталь;
• заменить прокладки в точках крепления узла;
• подключить и закрепить болтами новую деталь.

Заполнение осуществляется через кран подпитки тоненькой струей до тех пор, пока на манометре показания не поднимутся до 1,2-1,5 бар. После подачи воды к котлу необходимо обязательно проверить качество соединений на герметичность, затем установить кожух на место и включить оборудование. Включать котел без воды категорически нельзя!

Почему в газовом котле поднимается давление

Неправильная последовательность расположения оборудования в отопительной магистрали вызывает гидравлические удары. Если насос в закрытой системе расположен перед резервуаром, растет давление в газовом котле. Устранить проблему можно, разместив бак на обратке. Далее выполняют врезку насоса перед аппаратом.

Имеется воздушная пробка в системе отопления

Разбалансировка отопительной магистрали с последующими изменениями давления в котле отопления возникает при завоздушивании трубопровода. Пробка приводит к неисправностям дорогостоящих элементов котла.

Появиться воздух в контуре может по таким причинам:

• ошибки при запуске оборудования;
• поломка автоматики;
• свищи в теплообменнике;
• неисправность насоса или котла.

Воздух из системы следует стравливать обязательно после ремонта радиаторов или технологического слива, когда запускается магистраль повторно. Предварительно проверяют краны Маевского и воздухоотводчики на работоспособность. Контур горячего водоснабжения заполняют из верхней точки. Наполнять систему следует медленно с открытыми воздухоотводами, иначе вода поступать будет с воздухом.

Появлению пробок способствует нарушение работы циркуляционного насоса. Медленная подкачка воздуха вибрирующей крыльчаткой вызывает нарушение циркуляции. Чтобы устранить вышеперечисленные неполадки, следует спустить давление. Заполнение системы в контурах без ГВС выполняется из нижней точки.

Вышел из строя расширительный бачок

Рост напора в системе может быть связан с переполнением расширительного бака. Вода при подогреве расширяется. Достигая температуры 85-90⁰, она увеличивается в объеме на 4%.

Излишки сливаются в резервуар, что позволяет сбросить давление воды. При полном заполнении резервуара избыточному объему жидкости некуда деваться, поэтому в системе начинает расти напор. Размер бака зависит от мощности отопительного оборудования. Для газового котла литраж емкости составляет 10% от количества жидкости в трубопроводе, для твердотопливных приборов – 20%.

Другие причины роста давления

Существует несколько причин, почему растет давление в исправном газовом котле. Засор механического фильтра фракциями ржавчины, мусором и грязью нарушает циркуляцию теплоносителя. Сеточку необходимо периодически промывать под проточной водой.

Кран подпитки должен быть всегда закрытым. При выходе из строя мембраны вода из водопроводной сети начинает просачиваться в контур. Мембранные прокладки подлежат замене. При неисправности самого крана придется установить новую запорную арматуру.

Неполадки с автоматикой часто связаны с неверным подключением узла. Возможен также заводской брак или износ комплектующих. Ремонт выполняется после диагностики модуля. Если явных неполадок не выявлено, теплоноситель заправлен по всем правилам, а давление в двухконтурном котле по-прежнему растет, то выполняют дренирование системы.

Нормальное давления котла

Существует два типа отопительных систем: закрытая и открытая. В контуре первого вида циркуляция жидкости осуществляется с помощью насоса. Такая магистраль нуждается в систематическом контроле давления, иначе превышение нормативных значений приводит к выходу из строя элементов котла.

В открытых отопительных трубопроводах снижение давления происходит за счет перелива излишка жидкости, полученного в результате увеличения объема воды при нагреве, в негерметичный резервуар. Напор в трубопроводе зависит от температуры теплоносителя. Расчет нормы давления в отопительном котле выполняется в процессе разработки проектной документации до начала монтажных работ. При этом следует учитывать такие нюансы:

1. Технические параметры агрегата – в документации к котлу и насосам производители прописывают все характеристики и возможности настройки.
2. Температура жидкости в трубопроводе – значение нестабильно. При подогреве жидкости давление возрастает, при охлаждении снижается. Уменьшить давление в котле можно до начала нагрева либо по окончанию.
3. Литраж трубопровода и объем расширительного бачка – данные показатели напрямую влияют на скачки напора и фактическое давление в магистрали.
4. Допустимые значения давления на каждом отдельном звене отопительной системы – напор в сети не должен выходить за пределы допустимых значений. Особенно тщательно следует контролировать самые «слабые» участки контура, чтобы своевременно понизить номинал до нормативных цифр.

Минимальное давление в закрытом контуре составляет 0,5-0,8 бар. Точные параметры прописываются в технической документации. По этим данным подстраивают датчик давления. При понижении напора ниже 0,5 бар появляется аварийная ситуация, вызывающая повреждение агрегата. При срабатывании датчика оборудование отключается автоматически.

Наивысший номинал давления в отопительном трубопроводе зависит от этажности здания. Для малоэтажных домов он составляет 3-4 бара, пятиэтажек – 5 бар, десятиэтажного дома – 7 бар. При настройке показателей обращают внимание на разницу в давлении между исходящим контуром и обраткой. Данное значение не должно превышать 0,3-0,5 бара. Параметры проверяют после запуска обогрева.

При работе отопительного прибора манометр показывает цифры только в пределах допустимого диапазона.

Выход за верхнюю и нижнюю границу недопустим.

Во время работы котла следует учитывать три вида показаний давления:

• динамическое – изменения, которые отображаются в процессе циркуляции теплоносителя в трубопроводе;
• статическое – значения в период холостой работы, отображающие давление воды на трубы;
• максимальное – граничные цифры, в пределах которых разрешается работа оборудования.

При превышении показаний срабатывает выброс пара и воды через защитный клапан, чтобы экстренно понизить показания и избежать выхода из стоя оборудования.

Как снизить давление в газовом котле

Спускают избыточный напор в отопительном котле Baxi и других моделях с помощью машинного насоса. Для этого следует выполнить такие действия:

1. Слить воду из всего трубопровода.
2. Перекрыть краны.
3. С помощью насоса прокачать трубопровод, чтобы удостовериться, что теплоноситель слит полностью.
4. Через воздухоотводчик следует спустить воздух.
5. Прокачку Бакси и других моделей котлов следует выполнять до тех пор, пока показания не придут в норму.

Следует помнить, что во время запуска циркуляционного насоса происходят гидравлические удары. Сначала давление резко возрастает, потом оно снижается. Сгладить работу оборудования поможет правильная последовательность установки узлов. Насос размещают перед отопительным аппаратом, расширительный бак – на обратке.

Чтобы понизить показатели давления в отопительной магистрали, нужно правильно доливать воду. Систему заполняют маленькой струей, одновременно открыв краны Маевского для выпуска воздушных пробок. По мере удаления воздуха из труб показания на манометре постепенно снизятся.

Нельзя заливать в систему водопроводную воду, отличающуюся значительно по температуры от жидкости в контуре.

Перепады температуры губительны для теплообменника. Если водопроводная вода слишком холодная, нужно дать системе остыть, только потом выполнять доливку. Профилактикой повышения давления является периодическая чистка фильтров. Магнитный и промывной фильтр менее требовательны к уходу. Радиаторы и другие узлы следует периодически очищать от накипи и загрязнений.

Профилактические мероприятия позволят продлить работу оборудования, снизить риск сбоев и поломок в период отопительного сезона.

Котел не работает? 8 распространенных проблем с системой отопления и решения

Когда что-то пойдет не так с вашим старым верным бойлером, это может быстро превратиться в кошмар для недвижимости и вызвать неисчислимый хаос в зимние месяцы.

Но если вы знаете, на что обратить внимание, от утечек до стуков и брызг, вы можете принять меры до того, как проблема обострится.

Некоторые проблемы вы можете безопасно устранить и решить самостоятельно, но для других потребуется вызов квалифицированного инженера-теплотехника, зарегистрированного в Gas Safe, чтобы восстановить работоспособность.

Вот наиболее распространенные проблемы с системой отопления и способы их устранения.

1. Течь котла

Утечки чаще всего вызваны сломанной деталью, например, уплотнением насоса котла (по нему горячая вода перемещается по системе) или предохранительным клапаном.

Вы также можете иметь дело с высоким давлением в бойлере – чрезмерное повышение давления может привести к открытию клапана сброса давления и утечке воды, чтобы защитить ваш прибор. Хотя прокачка радиаторов может помочь снизить давление (см. ниже), рекомендуется обратиться к профессионалу, чтобы проверить наличие препятствий.

В качестве альтернативы, если утечка происходит конкретно вокруг труб или резервуара, это может быть признаком коррозии, и в этом случае вам, вероятно, потребуется заменить элементы вашей системы отопления.

Коррозия трубы котла. Изображение: Евгений Прожирко / Shutterstock

Утечки могут возникать и из-за неправильной установки, поэтому, если у вас установлен новый котел, обратитесь к установщику. Никогда не пытайтесь устранять утечки самостоятельно – всегда вызывайте инженера, зарегистрированного в Gas Safe.

Получите три БЕСПЛАТНЫХ расценки на новый котел от местных инженеров прямо сейчас с помощью BoilerGuide

2. Без горячей воды

Простейшим объяснением отсутствия горячей воды является то, что термостат мог быть установлен на слишком низкую температуру или разрядились его батареи. Попробуйте на короткое время включить высокий уровень термостата, чтобы горячая вода вернулась к норме, и проверьте правильность часов и таймера бойлера.

Пока вы там, проверьте свой котел на наличие кода ошибки. Если он есть, поищите, что он означает, в Интернете или в руководстве – простой сброс котла может решить эту проблему.

Также может случиться так, что контрольная лампочка, если она у вас есть, погасла, что препятствует нагреву вашего котла. Если вы не чувствуете запах газа или не подозреваете утечку (в этом случае вызовите инженера, зарегистрированного в Gas Safe), следуйте инструкциям в руководстве, чтобы повторно зажечь его.

Проблема с электропитанием также может быть причиной, поэтому проверьте, не сработал ли выключатель в блоке предохранителей, и попробуйте включить свет и розетки.

ПОДРОБНЕЕ: 7 способов обеспечить бесперебойную работу вашего котла круглый год

Если температура резко упала, возможно, у вас замерзла труба для слива конденсата, по которой вода стекает из системы отопления. Первым признаком этого является отсутствие отопления и горячей воды, но обычно это можно подтвердить при визуальном осмотре.

Попробуйте облить замерзший участок трубы теплой водой, начиная с выхода трубы. Когда весь лед растает, перезапустите котел. Вы можете изолировать трубопровод, чтобы предотвратить повторение проблемы.

Изношенные детали котла, такие как переключающие клапаны и диафрагмы (они направляют горячую воду при открытии горячего крана), также могут привести к остановке работы котла и должны быть заменены инженером.

Если в кране горячей воды нет воды или она брызгает, причиной может быть воздушная пробка в системе горячего водоснабжения. Существуют способы самостоятельной очистки, если профессионал недоступен, но лучше всего вызвать сантехника.

3. Термостат не работает

Неисправный комнатный термостат может быть причиной того, что ваш котел не запускается, поэтому, если дисплей выглядит тусклым, замените батарейки.

Если термостат устарел, он может начать работать со сбоями и неправильно регистрировать комнатную температуру. В этом случае замените его новым.

Еще одной причиной неисправного термостата может быть его расположение — если он слишком близко к радиатору или рядом со сквозняком, он может неправильно оценивать температуру. Перемещение его в более нейтральное место может помочь повысить его точность.

4. Радиаторы не нагреваются

Если ваши радиаторы не включаются, когда вы ожидаете, сначала проверьте, правильно ли настроено отопление и работает ли ваш котел. Если это двухконтурный котел, убедитесь, что не включен «летний режим» (т.е. горячая вода, а не отопление).

Еще одной причиной холодных радиаторов может быть воздух в системе, который мешает правильному распределению горячей воды. Это можно решить, включив все термостаты радиатора на полную мощность (если они застряли на низком уровне, это также может быть причиной) и включить обогрев на 10-15 минут.

Выключите отопление и дайте радиаторам остыть в течение часа, затем прокачайте ближайший к котлу радиатор, пока не пойдет вода, затем повторите для каждого радиатора. Вам понадобится ключ радиатора, чтобы открыть клапан, и ткань, чтобы впитать воду. Закончите, проверив правильность давления воды в бойлере.

5. Радиатор снизу холодный

Это признак того, что что-то останавливает поток воды внутри радиатора — обычно это шлам известкового налета, ржавчины и воды, который со временем собирается. Сантехник должен будет промыть его, чтобы удалить осадок. Они могут добавить ингибитор ржавчины, который поможет предотвратить накопление в будущем.

Если промывка не работает, проблема может заключаться в засорении трубы или проблеме с насосом в вашем котле, что опять же потребует профессионального вмешательства.

6. Сломанный котел

Поломка котла часто происходит из-за образования ржавчины или частей, труб и соединений, которые сломались или подверглись коррозии внутри. Например, из-за поломки термопары может постоянно гаснуть контрольная лампочка — это устройство, которое измеряет температуру и регулирует поток газа внутри вашего котла.

Точно так же моторизованные клапаны могут со временем выйти из строя, в результате чего отопление и горячая вода включаются, когда они не нужны, или наоборот.

Запасные части, установленные зарегистрированным инженером Gas Safe, решат проблему, если остальная часть котла в порядке. Если нет, а вашему котлу больше 10 лет, возможно, вам придется инвестировать в новый.

7. Низкое давление котла

Давление воды в вашей системе отопления должно быть установлено в пределах от 1 до 1,5 бар – если оно слишком низкое, отрегулируйте его в соответствии с инструкциями в вашем руководстве или обратитесь за советом к специалисту, если вы не уверены.

Падение давления также может быть признаком внутренней утечки. Хотя это часто трудно определить, большинство утечек происходит в местах соединений, например, в местах соединения труб подачи с радиаторами. Если при визуальном осмотре обнаруживаются влажные участки или лужи воды, или вы подозреваете, что где-то в системе происходит утечка воды, вызовите инженера для решения проблемы

.

Если признаков утечки нет, вы можете сами поднять давление в котле, если чувствуете себя комфортно. Если нет, то лучше обратиться за помощью к специалисту.

8. Шумный котел

Шум, издаваемый вашим котлом, может указывать на проблему. Например, шум кипятка (часто сравниваемый со звуком кипящего чайника) может быть признаком утечки в системе котла. Это также может означать накопление известкового налета или шлама – зарегистрированный инженер Gas Safe может промыть вашу систему, чтобы удалить отложения.

Жужжание может указывать на необходимость замены электрических компонентов, а громкое гудение может свидетельствовать о заклинившей части насоса котла.

Постоянные булькающие звуки указывают на проблемы с циркуляцией воды, такие как слишком много воздуха, попавшего в трубы (это можно решить, прокачав радиаторы), низкое давление воды или замерзшая труба для конденсата.

Если вы сомневаетесь, всегда лучше узнать мнение профессионала – и не забывайте, что ежегодное техническое обслуживание вашего котла может помочь предотвратить выход мелких проблем из-под контроля.

ПОДРОБНЕЕ: 6 распространенных проблем с сантехникой и способы их устранения

Рекомендуемое изображение: Worcester Bosch

Клапан сброса давления (PRV) — простое руководство и схема

При проведении работ по обнаружению утечек воды часто необходимо понимать Клапаны сброса давления (PRV) на котлах, которые не следует путать с редукционными клапанами. (также называемые PRV в мире сантехники!), о которых мы расскажем позже.

Позже у нас есть полезная диаграмма и объяснение, которые помогут показать, как они работают.

Предохранительные клапаны особенно важны, когда у кого-то падает давление в котле, из-за чего он выключается и центральное отопление не работает. В таких ситуациях людям иногда требуется поднять давление в котле , чтобы он снова заработал.

Клапан сброса давления и давление в котле

Хотя это не особенно редкое явление, его регулярное выполнение указывает на проблему с системой центрального отопления, которая может быть связана с утечкой воды . Как мы обсуждали ранее, это может быть вызвано рядом факторов, одним из которых, возможно, является проблема с предохранительным клапаном.

В некоторых отношениях клапан сброса давления сам объясняет, что он делает, но давайте дадим простое объяснение, отличное от «устройство для сброса давления».

Клапаны сброса давления являются эффективным предохранительным механизмом для котла и системы центрального отопления Для сброса давления в системе, когда оно становится слишком высоким. как вы можете видеть на изображении ниже, предохранительные клапаны настроены на определенный уровень давления, часто 3 бара, как этот ниже:

Клапан PRV – Номинальное давление 3 бар

Как обычно, следует быстро отметить, что то, как именно устанавливаются котлы и системы центрального отопления, зависит от типа котла и способа его установки.

При этом указанные системы центрального отопления, работающие под давлением или закрытые, должны иметь предохранительный клапан. как мы объяснили в нашей статье о котлах, теряющих давление, напорных котлов имеют оптимальный диапазон давления, в котором они работают в . Фактическое рабочее давление котла будет меняться время от времени, в том числе, когда он включен, и во многих случаях, когда он выключен

Служба обнаружения утечек воды

В основном, если давление в системе достигает калиброванного уровня, она выпускает некоторое количество воды из системы для снижения давления, а затем снова герметизируется, когда давление снижается до нормального уровня. Обратите внимание, что, учитывая их важность как функции безопасности, они имеют маркировку CE (CE1115).

Клапаны сброса давления и клапаны сброса давления и SRV

С клапанами сброса давления, некоторые люди называют их клапанами сброса давления , некоторые даже называют их клапанами сброса давления (буква «V», очевидно, уже означает клапан), но на самом деле они говорят о То же самое обычно происходит, когда речь идет о протечках котлов, подмножество которых — протечки комбинированных котлов, если, в частности, протекает предохранительный клапан на комбинированном котле.

Чтобы еще больше запутать ситуацию, некоторые люди называют их предохранительными клапанами (SRV) или даже предохранительными клапанами! Помните также, что эти термины используются для приложений, отличных от котлов центрального отопления, например, для воздушного компрессора или даже для промышленного оборудования. Подробнее об этом позже.

Клапан сброса давления (PRV) – Принцип работы

Как работает клапан сброса давления?

Чтобы объяснить, как работает клапан сброса давления, мы составили приведенную выше базовую схему, на которой показаны основные компоненты и принцип их работы. В том числе:

• Приток и отток воды
• Уплотнение или седло предохранительного клапана
• Шток или шпиндель PRV
• Крышка предохранительного клапана (обычно с указанием номинала)
• Калиброванная пружина в PRV

Как мы уже говорили ранее, каждый предохранительный клапан откалиброван на определенное давление , и ключевым компонентом этого является калиброванная пружина внутри корпуса предохранительного клапана.

По мере того, как давление на входе увеличивается и достигает определенного уровня, седло клапана PRV давит на шток/шпиндель, преодолевая сопротивление пружины клапана PRV, высвобождая поток воды на выходе, как только давление снижается, чтобы принять уровень уплотнения закрывается и вода перестает вытекать.

Если вода продолжает вытекать, даже если давление находится в допустимых пределах, существует вероятность неисправности предохранительного клапана , которую мы рассмотрим более подробно.

Ваш котел теряет давление?

Неисправность клапана сброса давления – Падение давления в котле

Неисправности предохранительного клапана могут быть вызваны рядом причин, включая износ, коррозию распада или повреждение уплотнения. Если предохранительный клапан неисправен, то он, , возможно, будет выпускать воду из системы , хотя этого быть не должно, потому что механизм не выпускает воду при правильном давлении (обычно ниже), все седло не обеспечивает герметичность.

В результате этого из системы под давлением будет сбрасываться вода падение давления в системе котла , что со временем может привести к тому, что она перестанет работать и потребует повторного повышения давления.

Очевидно, что это будет продолжаться до тех пор, пока неисправный PRV не будет исправлен или заменен .

Клапан сброса давления на котле

Клапан сброса давления – расположение

Во многих случаях сам клапан сброса давления крепится внутри и вокруг трубопровода рядом с котлом, и хотя существует множество различных конструкций, обычно они выглядят так, как показано на рисунках статья. Обычно они доступны, поэтому инженеры по котлам и т. д. не могут получить к ним доступ для осмотра, ремонта или замены.

Если предохранительный клапан сработал и выпустил воду, которая может в некоторых случаях стать причиной попадания мусора в механизм/уплотнение , вызывая проблемы в будущем, так что помните об этом.

выпускные отверстия для предохранительного клапана, другими словами, туда, куда направляется отходящая вода, обычно выводятся наружу объекта, как показано в примере ниже, чтобы вся избыточная вода стекала наружу.

Пример см. на изображении слева внизу:

Клапан сброса давления (PRV) Утечка снаружи

По пути слива наружу, часто рядом с котлом, будет слив из промежуточного ковша, который имеет форму воронки (часто из пластика), слив с воздушным зазором. Этот воздушный зазор служит двум целям. Во-первых, это позволяет вам увидеть, не протекает ли вода из вашего предохранительного клапана через разливочный ковш. Во-вторых, воздушный зазор предотвращает попадание потенциально загрязненной воды из канализации и т. д. обратно в котел, что может привести к его повреждению.

Вот как выглядит разливочный ковш:

Разливочный ковш – от PRV

О загрязнении и воде см. наш справочник о том, что такое чистая вода.

Нормально ли, что вода выходит из предохранительного клапана?

Клапаны сброса давления явно служат для определенной цели и функции вашей системы центрального отопления, и их срабатывание время от времени в небольших количествах не будет считаться чем-то необычным.

Однако, если вы видите, что выделяется много воды, это происходит регулярно или даже постоянно, вероятно, у вас возникла неисправность, которую необходимо исследовать. В противном случае, как мы сказали выше, это поставит под угрозу работу вашей системы котла центрального отопления, это может отображаться как ошибка котла F1 или ошибка котла Vaillant F75, также E119ошибка котла и F22 Ошибки котла.

Расширительный бак – Схема работы

Клапаны сброса давления и расширительные баки

Как мы уже говорили ранее небольшие ежедневные колебания давления в вашей системе центрального отопления не являются чем-то необычным и помогают контролировать это, особенно при теплой воде вызывает расширение в системе (а также повышение давления), расширительные баки помогают справиться с этим.

Расширительные сосуды, работающие в сочетании/дополняющие предохранительные клапаны, в частности, при небольших перепадах давления воды/расширении и сжатии. Расширительные баки могут быть встроенными или внешними по отношению к самому котлу. Есть разные дизайны, формы, цвета и т. д.

Часто они выглядят примерно так, как показано на диаграмме выше. Поэтому, когда давление воды немного повышается, диафрагма, часто сделанная из резинового материала, растягивается, сжимая воздух сверху, а затем, когда давление падает, происходит обратное.

Как и клапаны сброса давления, расширительные баки тоже могут выйти из строя , особенно если нарушена водонепроницаемость и воздухонепроницаемость между областями воздуха и воды в баке. Если это произойдет в расширительном баке, то вода попадет в зону для воздуха и может привести к падению давления в котле, иногда достаточному для остановки работы котла.

Измеритель давления воды

Чтобы узнать больше по аналогичной теме, см. наш калькулятор давления воды, а также наш Низкое давление в котле? — Калькулятор утечки. У нас также есть действительно полезная статья о некоторых соображениях относительно герметика для труб отопления, включая плюсы и минусы.

Редукционные клапаны в сравнении с редукционными клапанами

Мы подумали, что стоит добавить раздел о редукционных клапанах , которые отличаются от редукционных клапанов. Редукционные клапаны обычно используются в бытовых и коммерческих объектах для снижения давления воды во всех частях здания, что может быть вызвано рядом различных причин.

Некоторые причины для установки редукционного клапана в собственности включают — снижение давления и, следовательно, нагрузки на ваши трубопроводы и приборы, иногда для экономии воды, чтобы остановить все проблемы с гидравлическим ударом (стучать по документам) или просто потому, что люди предпочитают имеют более низкое давление в своей собственности.

Падение давления в котле – предохранительный клапан?

Другие области применения PRV

Как мы уже говорили ранее, клапаны сброса давления или предохранительные клапаны могут использоваться не только в котлах и системах отопления . Их можно использовать в устройствах и машинах, где используются вода, воздух, нефть и газ. Как правило, они предназначены для обеспечения безопасности и защиты самого оборудования или устройств. Это немного похоже на запорные клапаны, которые имеют ряд применений.

Другие товары, относящиеся к клапанам сброса давления

• Обнаружение утечек в водопроводе
• Утечки воды дома
• Обнаружение утечки подземных вод
• Калькулятор стоимости утечки воды
• Профессиональное обнаружение утечек в коммерческих целях
• Плесень или плесень? — Разница

PRV – Часто задаваемые вопросы (FAQ)

Почему предохранительный клапан (PRV) выходит из строя? Клапан сброса давления

может выйти из строя по ряду причин, включая общий износ, сломанные уплотнения, сломанные или поврежденные пружины, а также из-за попадания мусора в механизм, что снижает его эффективность. большинство этих проблем решается либо ремонтом, либо заменой предохранительного клапана.

Что произойдет, если предохранительный клапан выйдет из строя?

Если предохранительный клапан выйдет из строя, то это не только потенциально остановит эффективную работу вашего котла системы центрального отопления, но и может означать, что вода выбрасывается из вашей системы центрального отопления, вытекая из выпускной трубы, которая часто найден на стене снаружи котла.

Где находится предохранительный клапан (PRV)?

Предохранительные клапаны можно найти в нескольких местах, но обычно они расположены в непосредственной близости от котла на соединениях между самим котлом центрального отопления под давлением. Помните, что система без давления или с вентиляцией вряд ли будет иметь его вообще. Они часто выводятся в резервуар на чердаке (или в другом месте), когда происходит расширение.

Для чего используется промковш?

Ковш представляет собой воронкообразную форму, часто пластиковую, соединение с подачей (обычно от вашего предохранительного клапана на вашем котле под давлением) с приемным стаканом на дне, подающим в слив.
