Чем сделать отверстие под розетку: рекомендации

Устанавливаем розетки правильно

Как сделать отверстие в стене под розетку?

Такой вопрос неизбежно встает перед теми, кто решил выполнить ремонт дома или квартиры без привлечения профессионалов. Но ответ на этот вопрос достаточно многогранен и имеет свои подводные камни. Поэтому в нашей статье мы рассмотрим этот вопрос, что называется, от А до Я.

Содержание

• Где можно располагать розетки
• Как смонтировать розетку
  • Этапы монтажа розетки
  • Монтаж отверстий под розетки
• Вывод

Где можно располагать розетки

Прежде, чем рассматривать процесс и подбирать диаметр отверстия под розетку, давайте разберемся, а где собственно говоря можно их устанавливать. Ведь нормы ПУЭ четко определяют: где и какие типы розеток должны стоять.

Кроме того, согласно строительных норм есть минимальное количество розеток для каждой определенной комнаты. И более того, нормируется даже номинальные параметры таких розеток.

Правила и нормы расположения розеток в комнате

• ВСН 59 – 88 предусматривает наличие не менее одной розетки в каждой жилой комнате. При этом в квартирах на юге страны должно быть две розетки в общей комнате, в которой будет установлен кондиционер. В коридорах предусматривается 1 розетка на каждые 10м2 площади.
• Наибольшее же количество розеток должно быть в кухне. Для комнаты до 8м2 их должно быть не менее четырех, а для кухонь с большей площадью не менее пяти. При этом в обязательном порядке одна розетка с номинальным током не менее 16А. Если же на кухне установлена еще и электрическая печь, то для нее предусматривается еще одна розетка с номинальным током в 25А.
• Но это, что касается количества. Для нас же важны и места в которых следует выполнять монтаж розеток. Логично предположить, что это должно быть удобное для обслуживания, незатопляемое место. Так же следует помнить, что розетки нельзя устанавливать под мойками, а также не рекомендуется на расстоянии менее 0,5 метров от водяных трубопроводов. Если же розетка устанавливается менее чем в 1 метре от трубопроводов с газом, то должна быть предусмотрена дополнительная защита питающего кабеля и самой розетки от возгорания.

Розетки в ванной комнате можно располагать только в зоне 3

• Отдельным пунктом стоят розетки, устанавливаемые в ванных комнатах. Инструкция не рекомендует монтировать розетки в этой комнате, но для жилых помещений это допустимо. Единственное ограничение — установка розеток не ближе чем в 60 см от мойки, ванной или душевой кабинки, а также обязательное подключение розетки через автомат УЗО.

Обратите внимание! Сейчас на рынке достаточно широко представлены розетки со встроенным автоматом УЗО. Такие изделия так же допускается применять в ванных комнатах.

На фото автомат УЗО

• Теперь, что касается высоты установки розеток. Она может быть любая. Старые советские нормы рекомендовали высоту установки в районе 1,3 метра. Новые «европейские» стандарты рекомендует установку на высоте в 20 см как на видео. Но в принципе нет никаких ограничивающих документов, запрещающих установить розетку на потолке или прямо посреди пола. Поэтому здесь руководствоваться следует только целесообразностью и вашим удобством.

Как смонтировать розетку

Сам процесс монтажа розетки технически не очень сложен. Но и тут есть свои нюансы, о которых мы и поговорим.

Этапы монтажа розетки

Процесс монтажа розетки, как и в любом другом случае, начинается с планирования. Нам необходимо спланировать, где именно будет стоять розетка, как к ней подвести питающий провод и количество розеток в группе.

Отверстие под розетку	Самым первым этапом нам необходимо выполнить бурение отверстий под розетки. Этот вопрос достаточно многогранен поэтому мы его рассмотрим более подробно ниже. Пока же вы должны знать, что глубина этого отверстия должна быть равной глубине закладной, или как ее еще называют — подрозетника.

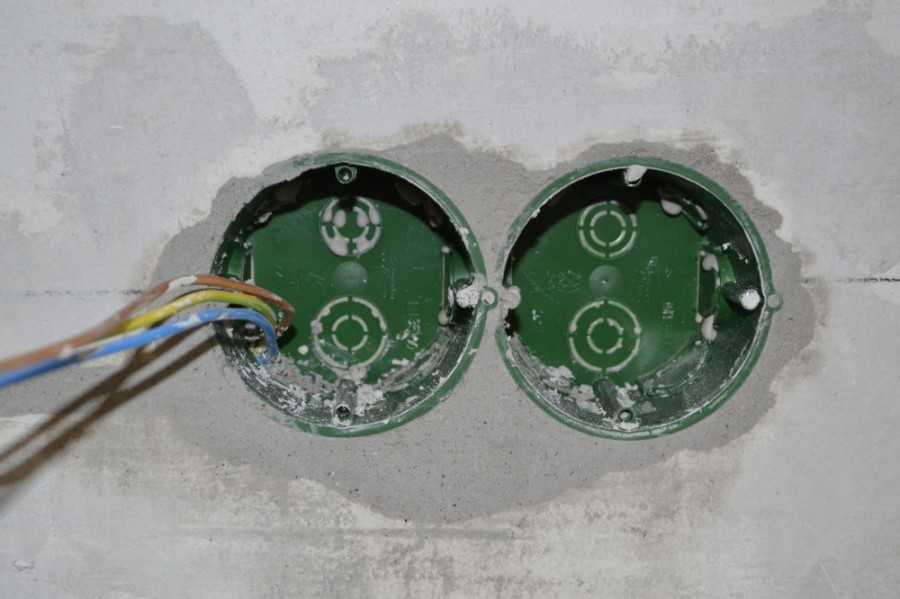

Фиксируем закладные коробки	Следующим этапом заводят провод в закладную коробку, а саму коробку фиксируют. Сделать это можно либо при помощи шпаклевки, либо при помощи саморезов. Второй вариант более правильный — и он единственно возможный для подрозетников, установленных в дереве.
Выполняем подключение розетки	После этого выполняют подключение розетки. Сделать это достаточно просто. Фазный и нулевой провод подключаем к силовым зажимам розетки, а провод заземления — к соответствующему контакту розетки. При этом вы должны оставить и уложить в закладной коробке запас провода не менее 5 см.
Крепим розетку к подрозетнику	Следующим этапом становится установка розетки в закладную коробку. Для этого используются специальные винтовые распорки, которые фиксируют розетку. После этого желательно прикрутить розетку к закладной коробке специальными шурупами по бокам закладной коробки. Обычно эти шурупы идут в комплекте с подрозетником.
Устанавливаем лицевую крышку розетки	Ну и последним этапом является установка декоративной, или как ее еще называют — лицевой накладки на розетку. Процесс ее установки у изделий разных производителей может отличаться. Обычно это винт, который крепит лицевую поверхность по середине розетке. Но существуют модели с защелками, которые вы так же легко сможете одеть своими руками.

Обратите внимание! Согласно норм ПУЭ, нулевой провод имеет голубой окрас, провод защитного заземления – желто-зеленый, ну а третий провод может иметь любой другой цвет и является фазным. Это правило обязательно следует соблюдать во время монтажа. Ведь оно не только облегчит вашу роботу, но и упростит последующее обслуживание и ремонт.

Монтаж отверстий под розетки

Как вы можете видеть, наиболее сложным и трудоемким процессом в данной последовательности является создание отверстия под розетку. Обычно для этого используют специальный инструмент, а иногда и целый набор инструментов. Но давайте обо всем поговорим по порядку.

Насадка для монтажа отверстий под розетку по дереву

• Начнем с самого простого варианта — это монтаж розетки в деревянной стене или гипсокартоне. Для быстрого и качественного создания отверстия нам потребуется инструмент для отверстий под розетки. А если быть совсем точным, то специальная насадка на обычную дрель.
• Работа с такой насадкой достаточно проста. Вы определяете центр будущего отверстия и устанавливаете в данную точку сверло насадки. Затем просто начинаете сверления и уже через несколько минут, а то и секунд у вас есть красивое отверстие под розетку.

Подрозетники для дерева обязательно должны быть металлическими

Обратите внимание! При монтаже розеток в деревянных конструкциях скрытым способом, для которых и необходимо отверстие, следует использовать только металлические подрозетники.

Насадка по бетону

• Более сложным вариантом является монтаж розетки в кирпичных и пенобетонных стенах. В этом случае нам потребуется подобная насадка, но уже для перфоратора. Отверстие под коробку розетки в этом случае делается таким же способом, как и при работах с деревом.

Использование насадки для бетона при монтаже

• Если вам надо выполнить монтаж розетки в бетонной стене, то здесь все немного сложнее. Обычная насадка под перфоратор может не справиться с бетоном, и будет лишь греться и оставлять царапины на крепком материале. Поэтому, чтобы пробурить отверстие, нам придётся пойти на хитрость.

Создание отверстий под розетку в бетоне

• Хитрость заключается в том, что наметив с помощью насадки окружность нашей будущей розетки, мы по периметру окружности, выполняем несколько отверстий при помощи обычно сверла по бетону. Чем больше таких отверстий, тем быстрее насадка справится с бетоном. Поэтому, на окружность в 65 мм, что является стандартом для обычного подрозетника, необходимо выполнить не меньше 12 отверстий сверлом. Затем вновь берем насадку по бетону, и дело пойдет значительно быстрее.

Насадка для керамической плитки с вольфрамовым напылением

• Сложнее всего выполнить отверстие под коробку для розетки в керамической плитке. Если использовать перфоратор, то вы практически наверняка разобьете плитку. Использовать насадку по дереву глупо — здесь нам потребуется насадка по кафелю. Такие насадки имеют вольфрамовое напыление, которое позволяет достаточно эффективно справляться с керамикой.
• Процесс же монтажа отверстия практически неотличим от использования насадок других типов. Единственное отличие — это достаточно скользкая поверхность, которая не позволяет зафиксировать насадку в нужном положении.

• Дабы устранить эту проблему, можно использовать два способа. Первый и более правильный — это использование специальной присоски-кондуктора, которая фиксирует головку дрели в нужном положении. Второй вариант более простой – это обычное кернение центральной точки будущего отверстия.
• Еще одним вариантом создания отверстия под плитку является способ уже описанный для бетонных работ, когда при помощи сверла для керамики мы создаем большое количество отверстий по периметру будущего отверстия подрозетника. Затем, при помощи подручного инструмента удаляем керамику между отверстиями от сверла. Когда участок освобожден от керамики, дальнейшие работы уже можно выполнять насадками по бетону.

Насадка для работ с керамической плиткой «балеринка»

• Если вам нужна розетка с тремя отверстиями в керамической плитке, то метод со сверлом может привести к повреждению керамики. Поэтому существует еще более деликатный способ по сверлению плитки. Для этого используется, так называемая, «балеринка».
• Суть данной насадки сводится к тому, что в центре имеется сверло по керамике, к которому крепится специальная регулируемая часть с режущим элементом. Процесс получается достаточно долгим, но максимально деликатным.

Вывод

Отверстия в дереве под розетку, а так же в кирпиче, бетоне или керамике, можно выполнить достаточно быстро и красиво. Главное — использовать соответствующий инструмент, который предназначен как раз для данного материала. Цена таких насадок находится на вполне приемлемом уровне, и вместо того чтобы «изобретать велосипед» лучше воспользоваться готовыми решениями, которые упростят ваш труд и сделают процесс монтажа более безопасным.

Как просверлить отверстие в бетоне под розетку правильно

Сверлим отверстие в бетоне под розетку

Сверление отверстий в бетоне под розетки дело не простое, особенно при отсутствии специального оборудования. Поэтому часто приходится «изобретать велосипед», и пользоваться «дедовскими способами». Но далеко не все о них знают, поэтому в нашей статье мы решили рассмотреть некоторые из них более детально.

Содержание

• Сверление отверстий в бетоне при помощи перфоратора
  • Сверление отверстий при помощи коронки для подрозетников
  • Сверление отверстий при помощи коронки и сверла
  • Сверление отверстий перфоратором без коронки
• Отверстие под розетку при помощи болгарки
• Вывод

Сверление отверстий в бетоне при помощи перфоратора

Существует несколько вариантов сверления отверстий в стене при помощи перфоратора, и все они зависят от плотности бетона, а также наличия необходимого инструмента. Начнем наш рассказ с наиболее простых способов, и закончим самыми трудоемкими.

Сверление отверстий при помощи коронки для подрозетников

Если вы не знаете, чем просверлить отверстие под розетку в стене, то просто спросите в магазине коронку для подрозетников. Это совсем нехитрое устройство, которое в значительной степени облегчает эту трудоемкую работу.

Коронки для сверления отверстий под розетку

Коронка для подрозетников состоит из четырех элементов. Первое это основа. Она представляет собой штырь для крепления в перфораторе, с фланцем для накручивания коронки. Коронка представляет собой кусок трубы диаметром от 68 до 80 мм.

На ее концах, с одной стороны имеется резьба для крепления с основой, а на другом конце -твердосплавные режущие элементы. В некоторых коронках эти режущие элементы имеют алмазное напыление, которое увеличивает их срок службы. Третьим элементом является сверло, которое так же закрепляется в основе при помощи четвертого элемента – винта. Назначение сверла: центровка коронки.

Коронка для сверления бетона под розетку

Цена такой коронки находится во вполне разумных пределах. Поэтому, если вы затеяли ремонт с переносом электрических точек, очень советуем вам такую купить. Она всегда пригодится в хозяйстве.

Сверление отверстий при помощи коронки и сверла

Используя коронку, вы получите необходимое отверстие. Но далеко не всегда это будет сделать так просто. Дело в том, что с кирпичом и некоторыми видами бетона, такая коронка справляется весьма неплохо. Но иногда она бессильна. И тогда приходится изобретать другой способ, кaк прaвильно просверлить отверстие под розетки.

Итак:

• Если коронка плохо, или вообще не справляется с вашим бетоном, то вам придётся использовать немного другой способ. Разберем его по этапам.
• Прежде всего, как и в первом варианте, находим центр нашей будущей розетки. Затем просверливаем отверстие для центровочного сверла. Берем коронку и пробуем с ее помощью высверлить отверстие.

Коронка оставляет след на стене

• Это у нас не получилось. Но на стене остались явные следы нашего будущего отверстия. Они-то нам и нужны. Теперь, используя обычное сверло по бетону, по краям будущего отверстия своими руками делам несколько отверстий. Чем больше их число, тем легче нам затем будет, поэтому сделайте в около 20 таких отверстий.

На фото примерное количество отверстий, которые мы должны выполнить сверлом

Теперь вновь одеваем на перфоратор нашу коронку, и, уже используя ее, вновь делаем отверстие под подрозетник. Дело должно пойти намного быстрее.

Обратите внимание! Если вы поленились и сделали небольшое число отверстий сверлом, то при работе коронкой вполне возможны толчки. Поэтому держите перфоратор крепче.

Сверление отверстий перфоратором без коронки

Но иногда может получиться так, что коронки нет, а отверстие необходимо прямо сейчас. Поэтому вы должны знать, как просверлить отверстие под розетку в бетоне без коронки.

В этом случае мы будем использовать обычное сверло и зубило, или соответствующую насадку на перфоратор, если он имеет функцию работы отбойного молотка.

• Для использования данного метода, нам необходимо очертить нашу будущую розетку. Сделать это можно методом прикладывания подрозетника, либо используя веревку и карандаш.
• Затем по контуру будущего отверстия, как и в варианте, описанном выше, делаем много небольших отверстий. В этом случае желательно, чтобы этих отверстий было больше чем 20 штук.

Делаем от 10 до 20 отверстий по контуру будущего отверстия

• Затем используя зубило или соответствующую насадку перфоратора, начинаем выбивать остатки бетона между отверстиями, оставленные сверлом. Процесс это длительный и трудоемкий, но более лёгких вариантов просто нет.

Выбиваем отверстие зубилом

Отверстие под розетку при помощи болгарки

Иногда может получиться так, что перфоратора под рукой нет, а отверстие под розетку сделать необходимо. В этом случае можно использовать болгарку. Конечно, это далеко не лучший вариант, но, в крайнем случае, вполне применим.

Отверстие под розетку выполненное болгаркой

Итак:

• Для использования этого варианта, вам, прежде всего, необходимо обрисовать контур будущей розетки. Для этого можно использовать обычный карандаш.
• Следующим шагом является подготовка к работе болгаркой по бетону. Инструкция советует надеть очки, респиратор или хотя бы марлевую повязку. Голову также лучше защитить головным убором.
• После этого болгаркой, с кругом по бетону соответствующего диаметра, делаем надрезы в крайних точках будущего отверстия. Надрезы должны иметь соответствующую глубину. Минимальное число надрезов для получения квадрата — четыре, но можно сделать и более приближенную к кругу фигуру.

Обратите внимание! При выполнении работ, ни в коем случае нельзя изменять положение болгарки относительно стены. Это может привести к поломке диска и разлету осколков. Это, в свою очередь, может привести к весьма плачевным травмам.

• После этого, используя обычное зубило и молоток, начинаем выбивать бетон в центре надрезов. Труд это кропотливый, но других вариантов нет.

Вывод

Теперь вы знаете, как правильно просверлить отверстие под розетки в самых разных условиях. Но лучше все-таки не изобретать велосипед, и использовать для этого соответствующий инструмент.

Тем более, что многие из описанных выше методов достаточно опасны, особенно вариант с использованием болгарки. И не одно отверстие под розетку не стоит вашего здоровья.

Как сделать так, чтобы при сверлении отверстий в стене не задеть электрический провод?

У меня в квартире довольно прочные стены (штукатурка?), нет гипсокартона, поэтому, когда я хочу что-то повесить или вкрутить шуруп, мне нужно просверлить отверстие и сначала вставить одну из этих маленьких пластиковых «рукавок», чтобы удерживайте винт на месте. (Кстати, я живу в Европе, так что, возможно, мои условия немного отличаются от ваших).

Мне было интересно, как мне не задеть электрический провод, когда я это делаю. Я спросил электрика, который здесь работал, и он ответил: «Хороший вопрос», но на самом деле у него не было ответа, кроме как держаться подальше от вертикальных и горизонтальных линий от светильников, вилок и т. д. Есть ли способ обнаружить где проходят линии? Есть ли что-нибудь похожее на «детектор шпилек» для электрических проводов? Я полагаю, это не может быть так сложно, поскольку люди часто сверлят стены.

• электрика
• стены
• дрель
• подвес

3

Начните с поиска в Интернете по запросу «кабельный детектор» — есть одно- и многоцелевые устройства, кабель под напряжением, трубопровод, каркасная стена.
Если вы буквально понятия не имеете, что там может быть, проверьте все три.
Если вы понятия не имеете, что такое подложка, но знаете, что это не может быть каркасная стена [ничего не звучит так дешево, как каркасная стена, когда вы стучите по ней;)) тогда, очевидно, вы получите ложные срабатывания, если будете проверять наличие шипа. Внутренняя или внешняя стена может быть блочной или кирпичной, а не железобетонной.

Пример поиска в крупном магазине B&Q, Великобритания.

Эти вещи не безошибочны, хотя они склонны ошибаться в сторону осторожности — скорее ложноположительные, чем отрицательные, что обычно безопаснее.
Визуальное руководство «Есть ли розетка или выключатель на линии, горизонтально или вертикально отсюда» — хорошее начало.
Разумные кабели идут вертикально вверх или вниз от розеток/выключателей, а иногда и горизонтально — но вы никогда не можете быть на 100% уверены, что какой-то предыдущий мастер-сделай сам не придумал свой собственный странный маршрут, буквально и фигурально срезая углы.

Зависит от местных электротехнических норм.

В странах El NEC и, возможно, в Канаде Кодекс требует, чтобы любые электрические кабели и трубы находились не менее чем на 1-1/2 дюйма ниже поверхности отделки, или имели «защитную пластину», изготовленную как минимум из 1 /16″ сталь, устойчивая к сверлам, шурупам и гвоздям. Таким образом, если все следовали Кодексу, безопасно использовать крепежные детали короче 1-1/2 дюйма, если вы останавливаетесь, когда наталкиваетесь на неожиданно твердый материал.

Обратите внимание, что стальные трубы являются собственными защитными пластинами. ПВХ и PEX не являются

Достаточно решительный человек может просверлить насквозь гвоздевую пластину или стальную трубу, но он будет знать, что делает это , и ему будет некого винить, кроме самих себя LOL.

Существуют детекторы шипов, которые также обнаруживают электрические провода и водопроводные трубы. Не использовал их, так что нужно будет проверить их самостоятельно.

Есть также детекторы только для электрических проводов, но думаю, что они могут стоить дороже, если они вам понадобятся.

Люди любят экономить, поэтому провода, как правило, идут по прямой, вверх/вниз, из стороны в сторону по комнате. У вашего электрика есть хорошая общая идея для поиска.

В зависимости от местоположения провода иногда должны находиться на расстоянии полутора дюймов от поверхности стены (для стен с опорными стойками) или должны быть защищены стальной пластиной.

Снятие лицевых панелей ближайших розеток/выключателей может показать направление проводов.

Следует выяснить, что скрывается за гипсом, если вы хотите установить более тяжелые полки, которые потребуют лучшего крепления, чем просто в гипсе.

Как уже упоминалось:

• лучшие детекторы шипов могут обнаруживать AC

• Вы также можете купить специализированный детектор переменного тока

• Вы также можете приобрести специальный кабельный искатель. Это работает, подавая напряжение переменного тока на провод постоянного тока.

• В США принято надевать металлическую пластину на шпильки, когда через них проходит труба или электрический провод. Вы должны чувствовать это при сверлении.

• Медленно сверлите и проверяйте, как только пройдете через гипс. Если у вас достаточно (и не особенно) большое отверстие, вы можете вставить бороскоп и осмотреться.

5

Как бы то ни было, я живу в Европе, поэтому, возможно, мои условия немного отличаются от ваших

Или, может быть, ваши условия сильно отличаются . Практика строительства и электропроводки сильно различается по всему миру. У меня сложилось впечатление, что на этом сайте много людей, которые знают, как обстоят дела в Северной Америке, некоторые (например, я) знают, как обстоят дела в Великобритании, но очень немногие знают, как обстоят дела в других местах.

Есть несколько вещей, которые могут помочь, ни одна из них не идеальна.

1. Ознакомьтесь с правилами/стандартами/кодексами вашей страны в отношении того, где разрешена или запрещена прокладка проводов. Это не идеально, не все следуют правилам, но это хороший первый проход.
2. Существуют как металлодетекторы, предназначенные для обнаружения металлических конструкций в стене, так и детекторы, предназначенные для явного обнаружения проводов под напряжением. Пустота идеальна.
3. Снимите аксессуары и посмотрите, как провода входят в коробку. Это, вероятно, будет очень информативно на сплошных стенах, в меньшей степени на полых стенах, где кабели могут проходить за коробкой, прежде чем войти в нее.

Приобретите кабельный детектор — недорогие стоят 10 долларов или меньше.

Как вы уже знаете, распространенный (правильный) способ прокладки кабелей — горизонтально/вертикально от розеток, поэтому, если вы собираетесь сверлить где-нибудь рядом с одной из этих линий, начните с отслеживания проводов оттуда, чтобы убедиться, что они не идут в вашем направлении (и ознакомиться с принципом работы устройства).
Вы можете попробовать составить карту всей комнаты и записать ее для дальнейшего использования.
Если детектор не видит кабель, попробуйте включить свет.
Конечно, проверьте место, где вы сверлите, на случай, если кто-нибудь протянет туда кабель.

Используйте ограничитель сверла или кусок ленты на сверле и сверлите только толщину гипсокартона. Это 10 мм, где я. YMMV.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

электрика — Как избежать проводов при сверлении в стене?

спросил
7 лет, 2 месяца назад

Изменено
3 года, 9 месяцев назад

Просмотрено
243 тысячи раз

Мне нужно прикрепить книжный шкаф к стене, чтобы он не опрокинулся.

Как мне убедиться, что при сверлении в стене я могу избежать сверления проводов за стеной?

Я купил искатель шпилек, который говорит, что он может обнаруживать провода, но я не уверен, что это единственное, на что я должен полагаться.

Один из анкеров будет на стойке, а другой будет на гипсокартоне.

Спасибо.

• электрика
• анкер

11

Это то, над чем у вас минимальный контроль. Большинство электрических проводов, идущих горизонтально, находятся примерно в 2 футах от пола или очень близко к потолку. Для этого есть много причин, но одна из очевидных заключается в том, что это ограничивает проблемные зоны при бурении.

Также для горизонтальных участков должен быть небольшой провис, где анкер просто отталкивает трос в сторону. Для вертикальных прогонов они прикрепляются к шпилькам с одной или другой стороны. Так что просто нажмите на середину шпильки.

На самом деле две вещи, которые помогают мне исследовать стены, если я беспокоюсь, — это крюки для обезьян и мой магнитный искатель гвоздей. Крюками-обезьянами вы можете проткнуть стену на два с лишним дюйма, почти не причинив вреда. Вы можете легко что-то «почувствовать», если ударитесь о сантехнику, электричество, изоляцию, что угодно.

С помощью магнитного искателя вы можете использовать шурупы для гипсокартона, чтобы найти центр каркаса. С запасным метром или 2×4 и парой винтовых точек вы можете найти центр стойки, к которой прикреплен гипсокартон. Отсюда вы можете предположить, что с каждой стороны есть 1-2-дюймовая зона «не завинчивать». Как обычно, единственные проблемы, которые у вас будут с анкерами, это ввинчивание во что-то плотно скрепленное скобами. Даже завинтить провод, проходящий через просверленное отверстие, будет сложно, потому что, если отверстие не очень маленькое или проводов много, винт будет выталкивать провод в сторону.

Примечание: Для тяжелого книжного шкафа я бы предпочел Г-образный кронштейн с рычажными анкерами (см. фото ниже) в стене. Мое объяснение в пользу рычажных анкеров заключается в том, что другие анкеры могут эффективно разорвать или потерять крепление, но в действительности останутся на месте, потому что полка недостаточно сдвинулась. Вы не хотите обнаружить, что ваш якорь сорвался, когда вы поднимаетесь, чтобы взять что-то с верхней полки. Якорь-переключатель не обеспечит плотного соединения, но вам не нужно, чтобы он был жестким, он нужен для работы. (также обратите внимание, что рычажные анкеры обычно не имеют острых концов, поэтому повредить проводку крайне сложно)

+++ Этот ответ был предназначен для тех, кто имеет дело со стенами с деревянным/металлическим каркасом. Это будет включать большинство людей в США, Канаде, Австралии, Новой Зеландии, некоторых частях Мексики, некоторых частях Азии, большинство перегородок в больших многоквартирных домах. Безопасные зоны для бурения, как правило, одни и те же, независимо от страны, но глубина проводки и способ ее крепления различаются. Что касается безопасности, я бы все же сказал, что прик-тест лучше, чем любой измеритель напряжения, который я когда-либо использовал. Если бы я боялся, что укол пройдет через электрический провод после прохождения шлакоблока, я бы просто прикрыл наконечник (резиновым, пластиковым, жевательной резинкой).

9

Согласен с ответом про использование искателя шпилек с датчиком напряжения. Кроме того, имейте в виду, что, хотя горизонтальные провода обычно проходят близко к полу или потолку, есть также кабели, идущие вверх по стойкам, и они также не обязательно прикрепляются непосредственно к самой стойке. Обратите внимание на кабельные стойки NM (или «скобы») на рисунках ниже, а также на специальный пример с кабелями, связанными небольшим количеством дополнительного NM. Вы действительно не можете точно сказать, что находится в ваших стенах, не заглянув туда, хотя обычно вы можете сказать, где такие вещи может быть проблемой в зависимости от того, где вы найдете такие вещи, как выключатели света. Но не всегда.

Так что лично, если вас это беспокоит, я бы использовал датчик напряжения.

1

К сожалению, вы не можете быть уверены на 100%, но вы можете значительно снизить риск.

Проверка местных правил и практики установки кабелей должна стать вашей первой линией защиты. Например, в Великобритании у нас есть «безопасные зоны», где обычно проходят провода http://wiki.diyfaq.org.uk/index.php?title=Safe_zones_for_electric_cables. Однако это не является гарантией, могут быть исключения из правил (например, правила Великобритании разрешают прокладку кабелей за пределами безопасных зон при условии принятия дополнительных защитных мер), и нет никакой гарантии, что человек, проводивший проводку в вашем доме, действительно соблюдал правила. правила.

Металлодетекторы и детекторы напряжения могут быть полезны, но опять же не дают стопроцентной гарантии и могут давать как ложноположительные, так и ложноотрицательные результаты. Детекторы напряжения не обнаружат провода, спрятанные за/внутри заземленного металла.

П.С. Обратите внимание, что на многих плакатах на этом сайте будет размещена информация о правилах и положениях, действующих в США, без четкого указания на них как таковые.

По нормам, когда просверливается отверстие для пропуска провода или трубы через деревянную деталь (стойку, пластину и т. д.), если расстояние между поверхностью стойки и краем отверстия составляет менее 1,5 дюймов, гвоздь пластина (из стали) должна использоваться для защиты провода/трубы от излишне длинных креплений. Используйте шуруп, который не будет проникать в стену более чем на два дюйма (1,5 дюйма дерева плюс 1/2 дюйма гипсокартона).
Что касается расстояния между стойками, просверлите небольшое отверстие только на глубину гипсокартона, затем используйте кусок проволоки или кончик отвертки, чтобы «нащупать» провод или трубу непосредственно за отверстием.

5

Хотя вы не можете просто доверять датчику напряжения, вы можете значительно повысить свои шансы: найдите и отследите провода, выходящие из розетки. Это сообщит вам диапазон, в котором он может обнаруживать напряжение, и позволит вам отрегулировать чувствительность, если это возможно. Если вы не можете отвести провода от розетки, то на этот раз то, чем вы занимаетесь, бесполезно.

Проследив за проводами от всех близлежащих розеток, вы сможете понять, как они проходят и откуда они попадают в целевую зону.

Проводка должна располагаться примерно по центру стойки. Держите проникновение якоря на дюйм или около того, и вы будете в безопасности. На самом деле нахождение проводки для такого типа вещей не является обычной практикой, хотя вам следует помнить об этом. Также подумайте, есть ли у вас сантехника в стене. Очевидно, что трубы крупнее проводов и могут быть ближе к поверхности.

5

Варьируется в зависимости от вашего местоположения и строительных норм, но, как правило, провода идут вертикально или горизонтально. Провода не должен проходить по диагонали через стену. Так что не сверлите столбец или ряд розетки или переключателя.

Помните, что стены имеют две стороны, проверьте другую сторону на наличие выключателей, вилок и предохранителей.

Еще один вариант — протолкнуть гипсокартон чем-то непроводящим в том месте, где вы хотите, чтобы крепеж был в любом случае. Чтобы просверлить отверстие в гипсокартоне, не требуется много усилий. Старая изолированная отвертка электрика работает хорошо.

Когда есть маленькое отверстие, вы можете использовать жесткую проволоку, чтобы прочесать его и найти что-нибудь на ощупь, хотя на этом этапе ваше отверстие, вероятно, подойдет для крепления.

Если вы хотите потратить деньги, бороскоп может сказать вам, что находится внутри стены, но им нужно отверстие не менее сантиметра, чтобы пройти через камеру, что, вероятно, слишком велико для вашего крепежа.

Другой вариант — снять лицевую панель любого фитинга вилки/выключателя в непосредственной близости от места сверления и с помощью фонарика/фонарика посмотреть, в каком направлении идет стационарная проводка. Естественно, для этого необходимо отключить питание цепи и проверить розетку перед снятием со стены.

Если у вас есть доступ в подкровельное пространство или под пол, осмотрите и посмотрите, не проходят ли силовые кабели через верхнюю/нижнюю пластины стены и в полости пола/потолка. Опять же, решающим фактором является доступ (наряду с вашими размерами, гибкостью и общим интересом 🙂

Я обнаружил, что наличие дешевого бороскопа в ящике с инструментами очень помогает в этом. Небольшие дыры рядом с плинтусами всегда легко зашпаклевать и редко заметны после ремонта.

У многих искателей шипов теперь есть датчик напряжения, в домашнем складе их несколько.
Некоторые из них дешевле, это первое, что пришло в голову. Используйте это, чтобы найти шпильку, а затем проверьте мощность. Нет силы Не беспокойтесь. Это самый безопасный маршрут.

Использование крюка Monkey Hook (как предложил DMoore) — отличная идея, чтобы начать отверстие, чтобы исследовать его за стеновой доской.

Используйте электронный искатель стержней, чтобы найти стержни, а затем используйте магнит, чтобы найти винты для гипсокартона в стержнях. Если стойка окажется ближе к середине листа гипсокартона, винты для гипсокартона будут находиться в центре или рядом с центром стойки. Протяните веревку/отвес вниз вместе с магнитом, чтобы найти дополнительные винты для гипсокартона.

Будьте осторожны, если шпилька находится на стыке двух кусков гипсокартона, винты для гипсокартона, скорее всего, будут расположены в два вертикальных столбца, каждый слева и справа от центра. Часто винты располагаются в шахматном порядке, один винт слева от центра, а следующий винт справа от центра. Протяните веревку/отвес вниз в сочетании с магнитом, чтобы найти дополнительные винты для гипсокартона и определить, выстраиваются ли винты в одну или две колонки. Единственный способ сказать это — быть осторожным, чтобы проверить все винты, которые вы можете найти. Если вы обнаружите, что находитесь на стыке двух кусков гипсокартона с двумя отдельными столбцами шурупов (от 3/8 до 1/2 дюйма друг от друга), вы можете расположить шурупы между двумя столбцами, но, если возможно, избегайте размещения шурупов непосредственно рядом с ними.
