Как правильно и безопасно провести розетку от выключателя

В старых квартирах, которые все еще активно продаются, проводка проведена довольно давно. И зачастую полноценные работы по ее новой прокладке мы провести не в состоянии. Однако порой возникает необходимость создания дополнительного места для питания электроприборов. И вопросы о том, можно ли к розетке подключить выключатель, задаются довольно часто. Сегодня мы попытаемся на эти вопросы ответить.

Содержание:

• 1 Помните о важности соблюдения правил безопасности!
• 2 Можно ли из выключателя сделать розетку?
• 3 В каких случаях могут понадобиться такие действия?
• 4 Какие инструменты нам необходимы?
• 5 Монтаж розетки в случае с одинарным выключателем
• 6 Проводка розетки от двойного выключателя
• 7 Как установить розетку в стену

Помните о важности соблюдения правил безопасности!

Не важно, собираетесь ли вы работать с розеткой или с выключателем света, помните, что речь идет об электричестве. Поэтому работать с ним необходимо, соблюдая все правила безопасности, а также имея специальное оборудование. Если не уверены в своих силах, то процесс лучше всего доверить профессионалам своего дела.

Важно! Все работы с проводкой необходимо осуществлять только в условиях отключенного электричества. Как правило, в подъезде или даже в квартире стоит автомат, где это можно сделать либо для одного помещения, либо для всей квартиры в целом.

Можно ли из выключателя сделать розетку?

Нужно отметить, что в данной статье речь пойдет о том, как провести розетку от выключателя. То есть – мы отводим от этого элемента проводку, которая в свою очередь будет оканчиваться розеткой. Существует еще вариант сделать розетку непосредственно в гнезде от выключателя, но такой подход, как правило, не приносит удовлетворительных результатов по причине того, что такая розетка располагается слишком высоко и в не самом лучшем месте.

В каких случаях могут понадобиться такие действия?

• Порой в комнате появляются дополнительные потребители электроэнергии, и мы вынуждены искать способ их питания. При этом использовать уже существующие розетки, нагруженные электроприборами, мы не можем;
• В помещении сломалась одна или несколько розеток. Порой вышедшая из строя точка подключения была единственной, и в этом случае, одним из выходов будет создание розетки именно из выключателя.

Важно! Проведение розетки от выключателя, хоть и разрешенная правилами процедура, но все же является временным решением проблемы. Впоследствии данная проводка должна быть приведена к исходному распределению.

Какие инструменты нам необходимы?

Перечень инструментов не очень большой: индикаторная отвертка, розетка (более подробно о покупках читайте далее), плоскогубцы (наличие резиновой ручки крайне важно), а также подходящий для этого провод. При этом в целях безопасности лучше приобрести еще и прорезиненные перчатки.  Ну а если работа проводится без выключения тока (чего нужно всячески избегать), то критически важным фактором станет еще и резиновый коврик под ноги.

Монтаж розетки в случае с одинарным выключателем

• Необходимо снять с выключателя клавиатуру и накладку, обнажив металлический каркас и механизм переключения;
• После этого откручиваем болты, которые держат выключатель, и вытаскиваем его;
• Намечаем место для установки будущей розетки, делая ее не ниже, чем в полуметре от пола, а также не менее полутора метров от радиаторов и прочих приборов для обогрева помещения. Держаться подальше стоит и от водопроводных и газовых коммуникаций. Соответствующим образом определяется и длина провода, который мы будем проводить между двумя точками;
• Устанавливается подрозетник, после чего в соответствии с инструкциями проводится монтаж розетки и подключение к нему проводов. Инструкция по установке розетки будет приведена нами в конце материала;
• Далее нам необходимо посетить распределительную коробку, которая имеется в любой квартире, и в которой проводится коммутация всей проводки. В коробке и проводим коммутацию таким образом, чтобы на новую розетку подавался ноль (N) и две фазы (L). Те же провода, что ранее отходили на лампочку, мы будем изолировать.

Проводка розетки от двойного выключателя

Если в первом случае мы получали вполне работоспособную розетку, однако при этом, по сути, теряли освещение в комнате, то в случае со спаренным выключателем все происходит иначе. Ведь так мы можем оборудовать лишнюю розетку, при этом сохраняя освещение в помещении.

Основной задачей в рамках данной операции является перераспределение назначения одного из трех проводов, который подводится к выключателю. Делать это мы, как и в верхнем случае, будем при помощи распределительной коробки. Задача – назначить этому третьему проводу роль нулевого проводника. Всего же задача разделяется на несколько этапов:

• Обесточивание сети, демонтаж двойного выключателя, подготовка места для розетки и ее установка;
• Идем в распределительную коробку и переподключаем один из отходящих со стороны выключателя проводов к общему нуль проводнику. Соответствующий провод, уходящий непосредственно на прибор освещения, отключается и изолируется от общей сети;
• В ходе работ с розеткой одну жилу соединяем с созданным кулевым проводом, а вторую – с фазовым, который прокладывается до выключателя;
• После установки двойного выключателя, проводники подсоединяются к клеммам. Прибор и дальше выполняет свою функцию, однако в этом случае он превращается в одинарный выключатель.

Как установить розетку в стену

Приобретаем соответствующие материалы: розетка (не стоит экономить на качестве, предпочтительной является основа из керамики), кабель, короб для розетки и алебастр. Последний, как вы догадались, необходим для надежной фиксации самой коробки в стене. Об этом мы поговорим ниже. Сам по себе процесс состоит из следующих задач:

• Размечается место на стене согласно озвученным выше указаниям. При этом работа по штроблению бетона обычно производится зубилом или перфоратором. То же самое касается и создания канала от розетки для распределительной коробки. Перед этим необходимо использовать индикаторную отвертку, которая поможет нам удостовериться, что в месте работы уже нет никакой проводки;

Важно! При работе электроинструментом, что происходит практически постоянно, вам нужно будет озаботиться вопросами питания. Чаще всего в этом случае отключают электричество только в одном помещении, а из второго тянут удлинитель. В случае отсутствия возможности сделать это, придется воспользоваться помощью соседей.

• Подготовка к установке короба под розетку. На этом этапе нам необходимо предварительно высверлить или вытащить из короба кусок пластика, по которому в будущем пройдет кабель. Параллельно разводим алебастр, разводя его согласно инструкции. Так как этот способ штукатурки схватывается очень быстро, не рекомендуется разводить сразу большое количество;
• Установка короба. Поместите алебастр в отверстие в стене, после чего утопите в нем короб, добившись его ровного положения, а также того, чтобы его торцы  находились заподлицо с плоскостью стены;
• Прокладка кабеля. Перед этим квартира обесточивается полностью. Подготовленный кабель одним концом помещается в короб, а вторым – в место коммутации проводов, сам при этом частично фиксируясь алебастровым раствором в проштробленном канале. Старайтесь взять с избытком, дабы не обнаружить факт недостаточной длины в случае с перерасходом кабеля. После этого стену можно отделать полностью;
• Коммутация. Необходимо снять примерно 7 сантиметров изоляции, после чего ноль, фаза и заземление монтируются к местам питания проводников. Коммутировать можно как при помощи специальных клемм, так и методом скрутки с последующей изоляцией;
• Установка розетки. Снимаем с предварительно подготовленной розетки декоративную часть и помещаем ее в короб, подключая все три провода в соответствующие части, помещенные буквами PE, N, L. При помощи разводных лапок или же шурупов производится закрепление розетки в коробе, после чего можно проводить монтаж декоративной части, давать напряжение и проверять качество работы.

Как подключить розетку от выключателя и другие способы их установки

Как подключить розетку от выключателя и другие способы их установки

Gogetlinks 327348

Перейти к содержимому

Монтаж

01. 03.201702.03.2017 shishkin 0 Комментариев

Количество бытовых электроприборов постоянно увеличивается. Всякий раз, после покупки нового устройства, мы задумываемся о том, как бы удобнее его подключить. И тут выясняется, что там, где хочется его использовать, нет розетки. А на месте, где требуется установка дополнительного светильника, требуется поставить выключатель.

Можно, конечно, проложить новую электропроводку от входа в квартиру до установленного на нужном месте установочного изделия, но во что тогда превратится квартира? Сплошные заплатки на обоях на местах прокладки штроб или путаницу из пластиковых кабель-каналов. Не делать же капитальный ремонт из-за необходимости выполнить дополнительное подключение?

Есть способ сделать это проще, дешевле, быстрее. Для этого необходимо понять, как устроена квартирная электропроводка.

Устройство квартирного щитка

Электричество разбегается к потребителям квартиры по системе кабелей и соединительных коробок. А начинается все это с вводного или этажного щитка.

Для каждой квартиры внутри этажного щитка есть следующие элементы:

• пакетник;
• электросчетчик;
• автоматы;
• нулевая шинка.

Нулевая шинка является общей для отдельно взятой квартиры. Назначение ее понятно из названия: к ней подключены проводники нуля. Приходят они туда через пакетник, но иногда присоединение выполняется напрямую.

Пакетник необходим для полного снятия напряжения со счетчика и автоматов при их замене или для других ремонтных работ. От него напряжение приходит на опломбированную клеммную колодку электросчетчика, а уже с него фазный провод подключается к автоматам.

Автоматы защищают электропроводку квартиры от коротких замыканий и перегрузок. Стандартно их может быть два или три, при этом каждый питает часть электропроводки квартиры.

От квартирного щитка отходят двухжильные кабели или провода. Один проводник кабеля подключается на нулевую шинку, на другой подается фаза от автомата. Рассматриваемая электропроводка – старого образца, выполненная до выхода нового ПУЭ. Теперь кабели выполняют трехжильными, фазный и нулевой провод дополняется третьим – защитного заземления.

Устройство электропроводки квартиры

Кабель, войдя внутрь квартиры, проходит через несколько распределительных коробок. Иногда их не видно, так как эти элементы выполняют утопленными и заклеивают обоями, чтобы не портили внешний вид. Найти их под обоями можно, слегка постукивая по стене. В месте установки звук будет другой, а обои, возможно, будут слегка продавливаться.

[perelink1]

Располагаются коробки в местах разветвления распределительной сети, а также в точках подключения к ней розеток и выключателей. Кабели от розеток присоединяются к питающим кабелям параллельно: фазный проводник к фазному, нулевой – к нулевому. Таким же образом присоединяется и отходящий на следующую коробку кабель.

Схема освещения выполнена чуточку посложнее. Для этого к питающей сети последовательно нужно подключить два элемента: светильник и то, что его включает (выключатель либо диммер). На каждый из этих элементов от соединительной коробки тоже идут кабельные линии. Электрическая схема собирается так: фазный проводник от питающего кабеля идет по одному проводу к коммутационному элементу, по другому – возвращается назад. Затем он соединяется с одним из проводников, направляющихся к светильнику. Второй проводник линии от светильника подключается к общему нулевому проводнику соединительной коробки.

Люстра, имеющая две и более группы лампочек, подключается линией с большим количеством жил. Ровно на столько же увеличивается количество жил в кабеле между коммутационным элементом и коробкой. Иногда на подключение люстры заранее закладывается избыточное количество проводов – обычно три. При подключении только одной группы лишняя жила не используется, остается запасной.

Если электропроводка собрана в соответствии с требованиями современных ПУЭ, в ней присутствует нулевой защитный (заземляющий) проводник, то все они соединяются в коробках между собой. К ним присоединяются защитные проводники от заземляющих контактов розеток, корпусов светильников. Защитные проводники имеют желто-зеленую окраску, нулевые – синюю, а фазные – коричневую или черную.

[ads-pc-1][ads-mob-1]

А вот при коммутации сетей освещения при помощи современных кабелей варианты подключения цветных жил зависят от фантазии монтажников. Но по умолчанию фазная жила, идущая на выключатель, имеет коричневый цвет. От него фаза отправляется в коробку по синей жиле. Для двухклавишного элемента задействуется и желто-зеленый. Получается, что расцветка не будет соответствовать функциональному назначению цепи, ведь по ним пойдет потенциал фазы. А вот на светильник напряжение пойдет по проводам соответствующих правилам цветов.

А если проводка старая и вся выполнена одинаковыми проводами белого цвета? В этом случае не обойтись без однополюсного индикатора и логики. Соединение фазных проводников определяется индикатором, при этом свет нужно заранее выключить. Фазные провода на светильники найти проще всего – в соединении участвуют только два провода, на них появляется фаза при включении освещения. Оставшееся соединение принадлежит нулевым проводам.

Теперь рассмотрим варианты модернизации квартирной электропроводки. Сделаем это в порядке усложнения монтажа.

Подключение розетки к соединительной коробке

Это – самый простой способ присоединения. Для этого сначала нужно найти ближайшую соединительную коробку, вскрыть ее и найти в ней соединения нулевых и фазных проводов. Затем провести от коробки до установленной в нужном месте розетки кабель либо в гофре, либо в пластиковом кабель-канале. По возможности можно даже выполнить штробу и проложить линию скрыто.

[perelink2]

При прокладке обратите внимание, куда от коробки уходят провода. Обычно они отходят от нее либо параллельно полу, либо вертикально вниз. Здесь нельзя сверлить отверстия – можно попасть в кабель.

Затем присоедините выводы от новой кабельной линии к контактам розетки с одной стороны, и к нулевым и фазным соединениям в коробке – с другой. Не соединяйте напрямую медные и алюминиевые провода – место контакта будет окисляться и греться. Пользуйтесь соединителями WAGO, НВИ и т.п.

https://youtu.be/q-7Y6tjBClk

Подключение выключателя к соединительной коробке

Этот метод пригодится для монтажа нового светильника при условии, что рядом находится соединительная коробка. Для этого потребуется проложить два кабеля: от коробки к светильнику и от нее же – к коммутационному элементу.

Определив местонахождение нулевого и фазного соединения в коробке, собираем схему, описанную выше для выключателей освещения. Требования к соединениям и прокладке кабелей – те же, что и для подключения новой розетки.

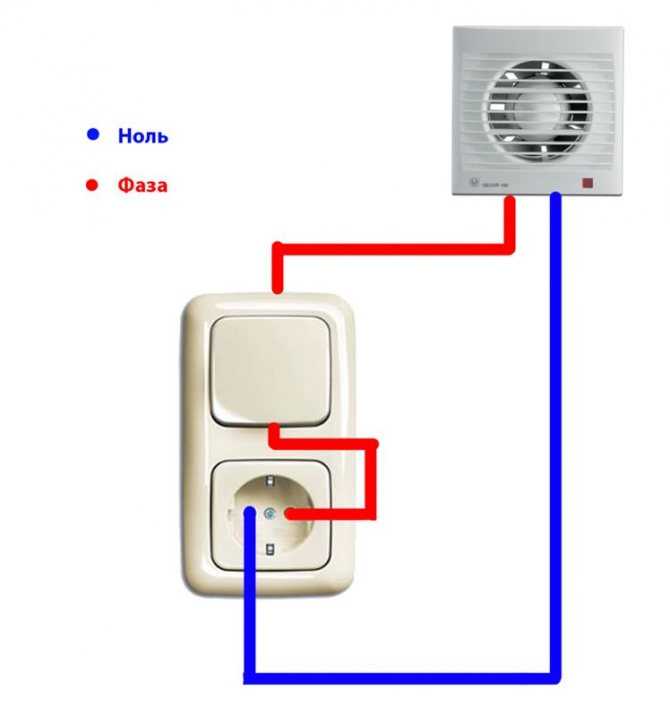

Подключение розетки от выключателя

Перед тем, как подключить новую розетку от выключателя, потребуется решить проблему недостающего нулевого проводника. Для работы коммутационного элемента он не нужен, а вот розетка без него не заработает.

В итоге либо выключатель остается не работоспособным, так как отходящий от него проводник используется для проведения нуля к розетке. Либо протягивается дополнительный провод от коробки, что теоретически возможно только внутри полостей для электропроводки панельных домов.

Еще есть вариант использования резервного проводника, если линия к выключателю состоит из трех проводов. Но это – только при его наличии.

Замена розетки выключателем

Прелесть этого метода в том, что место установки розетки можно по необходимости использовать для размещения выключателя. Поменять само изделие не трудно, так как они полностью взаимозаменяемы. Оба провода, ранее подключенные к розеточным контактам, подключаются к установленному вместо нее коммутационному элементу.

[perelink3]

Останется только выполнить переключения в соответствующей коробке. Фазный проводник остается на месте. А вот второй провод нужно отсоединить от точки соединения нулевых проводников и соединить с одним из проводов, идущих к светильнику.

Замена выключателя розеткой

Возможна и обратная операция. В этом случае провода, использующиеся для работы выключателя, так же используются для подключения розетки.

В распределительной коробке проводник, идущий до этого от выключателя к светильнику, подключается к месту соединений нулевых проводников.

При использовании трехпроводной схемы третий провод кабеля, ранее либо не использующийся, либо участвующий в работе двухклавишного элемента, переключается на розеточный заземляющий контакт. В распределительной коробке он соединяется с защитными проводниками.

• ← Установка пластиковых плинтусов с кабель каналом
• Генератор из асинхронного электродвигателя своими руками →

Свежие записи

Как подключить выключатель к розетке

Как подключить выключатель к розетке

Мы пролили свет на то, как самостоятельно подключить выключатель к розетке

Фото: Maskot / DigitalVision / Getty Images

Сложность

Простота

Напрягите мышцы своими руками.

Время выполнения

1 час

25–50 долларов

Короткий поход по магазинам (или онлайн-заказ).

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам потребуется:

ИНСТРУМЕНТЫ

• Тестер напряжения
• Дрель
• Инструмент для снятия изоляции
• Отвертка
• Плоскогубцы

9 0003 Кабельный зажим

• Пила

ПРИНАДЛЕЖНОСТИ

• Проволочная гайка
• Розетка
• Однополюсный выключатель
• Двухжильный кабель

Если вы устали возиться в темноте в поисках выключателя для прикроватной лампы или просто хотите добавить дополнительную функциональность своим электрическим розеткам, подключите выключатель к розетке. является идеальным решением. Кроме того, если вы знакомы с электромонтажными работами своими руками, это относительно простой проект, для которого не всегда требуется профессиональный электрик. Вот что вам нужно сделать, чтобы подключить выключатель к розетке.

Подготовка к подключению выключателя к розетке

Прежде чем приступить к подключению выключателя к розетке, отключите питание цепи в блоке выключателя. Проверка каждой вилки с помощью тестера напряжения важна, чтобы убедиться, что в цепи нет питания.

Как подключить выключатель к розетке

Опять же, прежде чем приступить к этому проекту, убедитесь, что в цепи нет питания. Вот шаги для подключения выключателя к розетке.

1. Снимите емкость

   Фото: photovs / iStock / Getty Images Plus / Getty Images

   Убедившись, что по проводам не проходит электрический ток, снимите крышку с имеющейся розетки и отвинтите винты, удерживающие розетку на месте. Как только розетка освободится, осторожно вытащите ее из электрической коробки и отложите в сторону.

2. Выпилите отверстие для распределительной коробки

   Фото: BanksPhotos / iStock / Getty Images Plus / Getty Images

   С помощью пилы вырежьте отверстие, куда вы поместите новую распределительную коробку. Обязательно поместите его в место, где ваш кабель может добраться до розетки.

3. Протяните кабель от отверстия к розетке

   Теперь возьмите кабель и протяните его через стену к существующей розетке. Закрепите кабель на коробке, чтобы он оставался на месте во время работы.

4. Замена приемника

   Фото: Imagesbybarbara / iStock / Getty Images Plus / Getty Images

   Удалите старый приемник или при необходимости приобретите новый. Если вы хотите, чтобы переключатель активировал только одну вилку, используйте острогубцы, чтобы удалить соединительный язычок сбоку розетки между двумя вилками.

5. Отсоедините и зачистите провода

   Фото: photovs / iStock / Getty Images Plus / Getty Images

   Далее вам нужно отсоединить провода от розетки. Используя инструменты для зачистки проводов, снимите примерно 3/4 дюйма изоляции с конца каждого провода. Электрические цветовые коды помогут отличить, какие провода к каким относятся. Розетка должна иметь два черных провода, два белых провода и зеленый или неизолированный провод. Черные провода — это «горячие» провода, белые провода — это «нейтральные» провода, а зеленый или оголенный провод — это заземляющий провод.

6. Сращивание и соединение проводов

   Фото: Билл Оксфорд / E+ / Getty Images

   Когда вы подключаете розетку, важно пометить белый провод, который вы будете подключать к выключателю, черной лентой. Это помогает отличить его от других белых проводов и указывает, что это «горячий» провод. Вы также должны соединить все заземляющие провода вместе.

   Затем соедините провод питания с белым проводом с лентой и добавьте короткий провод, называемый косичкой. Вы будете использовать этот пигтейл для подключения к одной из латунных клемм на розетке. Оставшийся черный провод следует подключить к другой латунной клемме, а белый провод следует подключить к серебряной клемме.

7. Привинтите выключатель/розетку на место

   Фото: photovs / iStock / Getty Images Plus / Getty Images

   После того, как все провода подсоединены, осторожно вставьте их обратно в электрическую коробку и прикрутите комбинированный выключатель/розетку. устройство на место. Снова включите питание и проверьте свой переключатель. Если все работает, прикрепите накладку к устройству.

Сделай сам или наймите профессионала

В конечном счете решение о том, чтобы сделать выключатель своими руками или нанять профессионала для подключения выключателя к розетке, будет зависеть от вашего уровня навыков, опыта и уровня комфорта при работе с электричеством. Если вы уверены в своих силах и имеете некоторый опыт работы с электрикой, самостоятельное выполнение работы может оказаться экономически выгодным решением. Однако, если вы не уверены или не чувствуете себя с этой задачей, лучше всего нанять местного электрика, чтобы убедиться, что работа выполнена правильно и безопасно.

Часто задаваемые вопросы

При подключении выключателя питание обычно сначала поступает в розетку. Нейтральный провод идет прямо к розетке, а горячий провод разделяется. Вам понадобится проволочная гайка, чтобы соединить горячий провод обратно с одной из розеток, но вы также привяжете другой провод к той же проволочной гайке и побежите к выключателю. Таким образом, вы можете контролировать подачу электричества в эту конкретную розетку, включая и выключая выключатель.

Да, электрические розетки и верхнее освещение могут быть подключены к одной цепи. Причина в том, что лампы обычно потребляют гораздо меньше энергии, чем крупные приборы, поэтому их комбинация не перегрузит вашу цепь. Делая это, вы можете более эффективно распределять потребляемую мощность по выключателям в вашей панели, что может быть полезно, если в вашем доме много различных электрических устройств.

Назначение косички — подключение нескольких проводов к одной клемме на устройстве. Косички включают в себя сращивание короткого отрезка провода, называемого косичкой, с несколькими проводами, которые необходимо соединить. Затем провод косички подключается к единственной клемме на устройстве, что позволяет подключить все провода одновременно. Эта практика помогает упростить процесс подключения, уменьшить беспорядок и обеспечить безопасное и надежное электрическое соединение.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• 5 распространенных причин, почему ваши компактные люминесцентные лампы мерцают ances

  Скотт Дилан Вестерлунд • 27 августа, 2021

• Алюминиевая проводка против медной: как выбрать

  Кайл Шурман • 31 мая 2023 г.

Как управлять любой электрической розеткой с помощью выключателя — AZ DIY Guy

12 июля 2019 г.

Я реконструировал столовую, включая отделку и высокую обшивку/рейлинг. Мы также добавили новую мебель, в том числе обеденный стол, стулья и буфет.

Этот буфет требует лампы или двух. Мы также решили, что хотели бы иметь возможность включать свет, когда мы заходим в комнату со стороны спальни дома. Щелкнуть выключателем, чтобы включить лампу, было бы идеально.

Есть сосуд; проблема в том, что в том конце комнаты нет выключателя. Вызов принят.

Днём всё нормально, но в тёмные часы ночи… жуткий .

Я купил электрическую распределительную коробку врезного типа. Эти вещи довольно просты в установке, просто монтируются в гипсокартон в полости стены между стойками.

Я перевернул коробку и провел контур по стене.

Установка нового выключателя света

Существует множество способов сделать вырез в стене для распределительной коробки. Вы можете использовать простую ножовку, спиральный режущий инструмент или мой любимый многофункциональный инструмент с вибрацией. Линия разреза — это просто прямоугольник врезанного корпуса коробки, а не маленькие ушки сверху и снизу; они должны оставаться снаружи отверстия, чтобы коробка не упала в стену.

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Новый путь для электрического кабеля

Я стараюсь избегать работы на чердаке, особенно в Финиксе летом. Вместо того, чтобы ловить электрические кабели вверх по стене, через чердак и обратно к розетке, я выбрал низкую дорогу.

Я в любом случае заменю цоколь, поэтому снял со стены старый строительный материал. Я снова использовал осциллирующий многофункциональный инструмент, чтобы прорезать линию между новым положением выключателя и розеткой, чуть ниже высоты моего будущего базового молдинга.

Низкая дорога

Очень осторожно я подцепил, пошевелил и оторвал полосу от стены целиком, с помощью шпателя и малярного инструмента. Я хотел бы вернуть его позже, после того, как проведу электричество через стену.

Оставайтесь на цели,…

Поскольку я не мог легко поместить свою дрель в стену, я вставил угловую насадку и короткое сверло.

Прямой угол, левый угол, чего бы это ни стоило.

Да, мне удалось сфокусироваться на этом фото. Он явно получит Пулитцеровскую премию.

Я просверлил все вертикальные шпильки между двумя точками.

Свежее сверление

Подключение нового выключателя

Отключив цепь на панели управления, я снял розетку. Я собрал все обратно, заглушил и снова включил питание. Эта цепь питает Wi-Fi для задней части дома, мы не можем отключить его более чем на несколько минут, не так ли?

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Зоркие глаза могли заметить, что существующая розетка была 20-амперной розеткой коммерческого класса. Необъяснимым образом, это на 15-часовом автоматическом выключателе и проводе 14-го калибра. Не круто, этого быть не должно. По крайней мере, я никогда не подключал прибор на 20 утра, например, на 9.0179 a небольшой сварочный аппарат в нашей столовой и поставил наш дом под угрозу пожара.

Хотя размер провода может быть больше, я проложил через стену двухжильный кабель калибра 12 (12/2 Вт, заземление).

… и он желтый!

Существующая коробка была пластиковой. Они имеют встроенный зажим, поэтому мне не пришлось прикреплять еще один элемент оборудования. Мне просто нужно было вставить небольшой пластиковый язычок и протянуть кабель вверх по стене в коробку.

Отделка,… обработка…

Я бы поставил новый выключатель врезным способом, старая рабочая коробка.

Старый рабочий блок и новый рабочий ящик

«Старый рабочий» означает, что он устанавливается в существующих условиях. «Новая работа» устанавливается по мере возведения конструкции путем прибивания гвоздей к открытой стойке до того, как гипсокартон будет поднят.

У этих старых рабочих ящиков есть набор крутых маленьких крылышек, которые откидываются, когда закручиваются пару угловых винтов.

Крылатый

Пропустив кабель, я вставил коробку в стену. Крылья прижали коробку к поверхности гипсокартона напротив передних ушек, плотно прижав ее к месту.

Установив коробку, я подключил новый выключатель и закрыл его.

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Выключатель фактически не использует нейтральный провод; он просто берет «горячий» ток из одного места и либо открывает, либо замыкает петлю обратно к устройству.

Я решил сломать маленький язычок на горячей стороне розетки, чтобы половина ее переключалась, а другая половина всегда была под напряжением.

Вырезать

Поскольку в моем новом кабеле были только черный и белый (и зеленый заземляющий) провода, я идентифицировал белый цвет как горячий с помощью черной изоленты.

Вот краткая диаграмма. Обратите внимание на питание (черный провод входит и попадает в розетку снизу, а также выходит из выключателя).

Поскольку мне нужно было прикрутить гипсокартон на место, я не хотел рисковать и не проткнуть новую электропроводку. Стальные, тросовые, защищающие гвоздевые пластины, будут как бронированный щит.

Боевая броня

Я прибил эти кабельные протекторы к каждой шпильке, охватывающей область, где я просверлил и проложил линию электропередачи.

С этим я мог запечатать стену. Я немного срезал заднюю часть гипсокартона над пластинами для гвоздей, чтобы он сидел заподлицо, и прикрутил исходную полосу на место.

Не оставлять следов

Я отключил питание, подключил чистую новую розетку на 15 ампер и снова включил питание для проверки. Прежде чем я все запечатал, я щелкнул выключателем и…

Да будет свет.

Один из приемов, часто используемых в домах, заключается в установке электрических розеток заземляющим штырьком вверх, когда они управляются выключателем. Легко заметить, что это место отличается от остальной части дома.

Вы знаете, как туда добраться? В перевернутом виде? — Майк Уилер

Я установил новый массивный молдинг, продолжая отделку комнаты в стиле Craftsman.
