Как соединять отливы на углах в 90 градусов?

Как соединять отливы на углах? Как ни странно, но этим вопросом задаются даже те, кто знает, как это делать. Парадокс. Не правда ли? Дело в том, что нет общепринятого правила, объясняющего, как же соединять отливы на углах. И поэтому каждому специалисту интересно, как делают другие мастера.

Есть два способа, о которых я слышал, но никогда не использовал:

• Пайка. Даже не представляю, как это делать.

• Замок. Такой способ был очень популярным в советское время на кровлях из оцинкованного металла.

У меня конечно есть свой собственный способ — как соединять отливы на углах, которым я спешу поделиться. И он самый простой по сравнению с теми, которые описаны выше. Но перед этим, надо сказать, что существуют три типа стыковки отливов:

1. Соединение отливов под углом в 90 градусов (в этой статье).

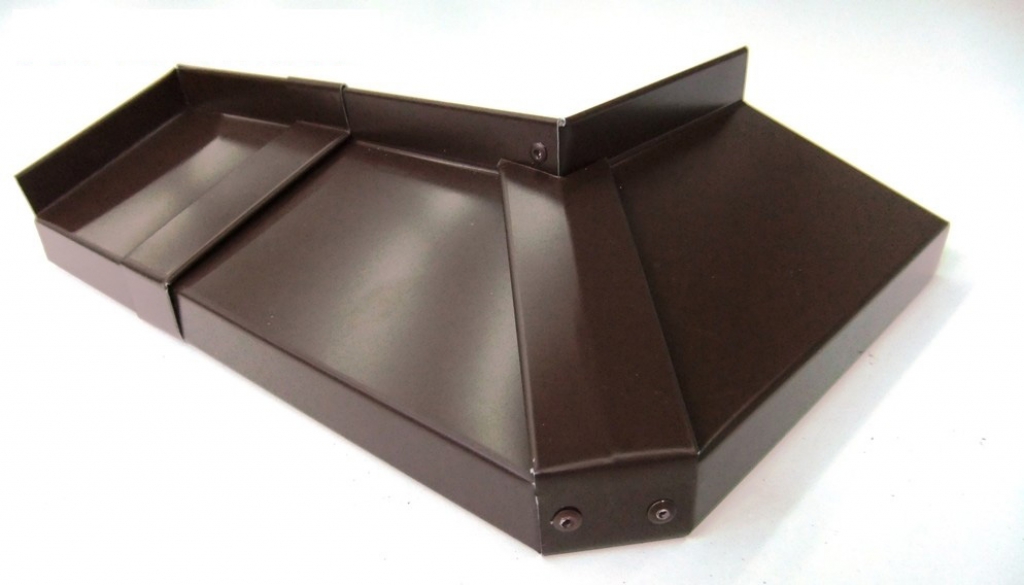

2. Соединение отливов под углом более 90 градусов. Эркерное соединение отливов.
3. Прямое соединение отливов. Без углов.

Ну вот, давайте и рассмотрим подробнее первый способ.

Вообще надо заметить, что в этой статье имеются ввиду прежде всего соединения отливов на лоджиях и балконах. Причем, как известно верхние отливы отличаются от нижних по конфигурации. На эту тему уже есть статья. Читайте здесь.

Инструменты

Начнем, как принято с инструмента, крепежа и прочих расходных материалов. Для того, чтобы соединять отливы, нужно иметь в своем арсенале:

• Ножницы по металлу
• Плоскогубцы
• Угольник 90 градусов
• Угломер
• Карандаш
• Ручной клепочник
• Заклепки алюминиевые 3,2 х 10 (под цвет отливов)
• Шуруповерт
• Шурупы (клопы или 4,2 х 25 со сверлом)
• Герметик под цвет отливов (как правило белый)
• Монтажная пена
• Пистолет для монтажной пены
• Рулетка
• Некоторые вспомогательные ручные инструменты (нож, молоток и так далее)

Кажется такое простое дело, а сколько инструментов и расходных материалов требуется. Ну впрочем у монтажника окон этот список гораздо больше.

Кстати, сейчас я создаю свой первый бесплатный видеокурс, именно на тему «Инструменты и строительные материалы для монтажа окон ПВХ». Так что подписывайтесь на обновления блога и узнаете об этом первым.

Как соединять отливы?

Ну что ж, давайте возьмем в качестве примера стандартную п-образный балкон 3 метра в длину и имеющий вынос — 0,9 метра. У него два угла под 90 градусов.

Как соединять отливы на углах? Будем считать, что ширина отливов равна 100 мм. Возьмем для примера левый угол (смотрим на угол со стороны помещения). Я всегда говорю, — Если работа идет слева направо — это по-русски. А когда наоборот — по-китайски ))), хотя конечно действовать надо по ситуации.

1. Наносим метку. Берем короткий левый отлив и прикладываем его по месту к раме так, чтобы его левый край прижался к стене. Делаем метку карандашом в месте будущего стыка отливов. Если наш отлив будет крепиться на раму, то метка совпадет с углом оконной конструкции.

Если же под раму, то есть в подставочный профиль, то метка будет короче на 10 — 15 мм.

2. Далее делаем разметку. Поскольку угол нашей оконной конструкции равен 90 градусам, то угол линии отреза казалось бы должен быть 135 градусов. И это значение было бы правильным, если бы угол наклона отлива равнялся 90 градусов.

Но, потому как, наклон для отлива — необходим, и имеет различные значения от 100 до 150 градусов в зависимости от проема, соответственно и угол линии отреза у нас будет различным от 125 до 135 градусов.

Есть таблица соотношения углов наклона отлива и углов линии отреза отлива, правда только для самого распространенного размера отлива шириной 100 мм. Также, в таблице указаны значения, с помощью которых можно делать более точную разметку без использования угломера.

Далее угломером достаточно измерить только угол наклона отлива. Затем используя размеры, указанные в таблице, делаем разметку:

— либо угломером от уже поставленной метки до внешнего края отлива

— либо рулеткой, откладывая сначала линейный размер из таблицы от уже поставленной метки по длине отлива, а затем проводя перпендикуляр на край отлива по ширине. После чего можно соединить полученные метки. Такая разметка будет более точной.

Для того, чтобы не ошибиться в том, в какую сторону проводить линию реза (у меня не раз бывало по не опытности), нужно запомнить, что линия отреза всегда чертится от первоначальной метки по диагонали в сторону обрезка.

3. Отрезаем отлив по разметке. Знаю, многие монтажники режут отливы болгаркой.

Но, во-первых, это неправильно, потому как большинство отливов оцинкованные. При работе болгаркой оцинковка нагревается и теряет свои коррозионные свойства в месте реза.

Ну, а во-вторых, зачем работать шумной болгаркой, если можно тихо отрезать ножницами. Кстати, рекомендую ножницы по металлу удлиненные — универсальный рез от компании «Центр инструмент». Такими ножницами получается красивый и аккуратный рез, и очень комфортно работать. В С-Петербурге можно купить в сети магазинов — «Строитель». А здесь можно почитать статью «Где купить комплектующие для пластиковых окон?»

Важно.  Всегда размечайте линию так, чтобы при отрезе с левой стороны ножниц находился отлив, а справой обрезок. То есть, разметка делается либо с лицевой стороны, либо с внутренней. (В этом случае линия реза, сделанная ножницами, будет более аккуратной). Кстати верхний отлив сложной конфигурации также можно отрезать ножницами по металлу.

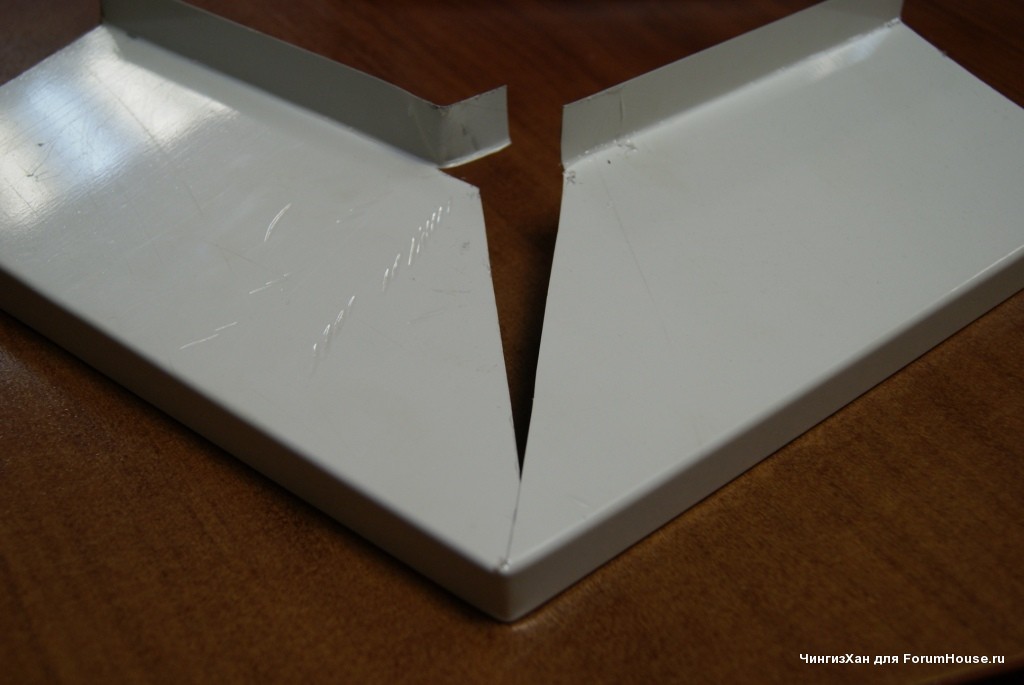

4. Как соединить отлив? Далее, для того, чтобы наше соединение отливов было правильным, мы должны его склепать. Размер диаметра сверла равен 3,3 мм. Заклепка алюминиевая — белая или по цвету отливов — 3,2 х 10 мм.

Для этого при разметке на одном из отливов, участвующих в соединении предусматривается нахлест, который слегка загибается вниз. А на втором выполняется чистый рез. Причем нахлест прячется под чистый рез.

Этот стык клепается и получается красивое соединение, которое на нижних отливах желательно герметизировать. Верхнее соединение герметизируется по ситуации в случае необходимости.

Не забывайте о том, что уровень отливов должен совпадать с уровнем окон, хотя бы визуально. Понятно, что монтажники ставят окна по уровню, а отливы частенько как получиться. А когда подходишь к окну на балконе и визуально видишь, что горизонтальная линия окон не совпадает с линией отливов, понимаешь, что это «косяк». Большинству клиентов конечно «по барабану», но из ста клиентов встретится один и надо будет переделывать. Ну, а главное наверное все таки репутация мастера.

Важно понимать. Что не всегда получается соединять отливы красиво. Причиной тому служит спешка. Поэтому, самый надежный способ — это все таки отрезать отливы с припуском. Затем примерить и только потом подрезать окончательно. Хотя качественный герметик спасает всегда ))).

Ну что ж, как соединять отливы на углах в 90 градусов, надеюсь понятно. Что не понятно, спрашивайте в комментариях. В ближайшее время выйдет статья о том, как соединять отливы на эркерных углах. Подписывайтесь на обновления блога и будете узнавать о новых статьях первым.

Спасибо за внимание. Заходите на блог. С уважением, Вячеслав Ланкин.

Монтаж отлива на цоколь

Монтаж отливов при строительстве дома — важная часть работы. Металлические или пластиковые отливы отводят воду, защищая стену под окном и верхнюю часть цоколя от попадания большого количества влаги от дождя и снега и предотвращают разрушение стен и фундамента. Отливы бывают и в других местах дома, где есть выступающие части стен.

Отливы — изделия достаточно простые, главное, монтаж произвести правильно, чтобы вода не затекала в щели и не разрушала стену или цоколь. При монтаже металлических и пластиковых отливов есть отличия, но общий принцип одинаковый. Как мы устанавливали пластиковые отливы на окна, я подробно писала в статье Наружная отделка окон своими руками. Сегодня пишу о том, как сделать отлив металлический для фундамента своими руками, как сделать отливы для цоколя, в том числе угол отлива для цоколя фундамента.

Отлив окна из околооконной планки

Отлив металлический для цоколя

Отделка дома бывает из разных материалов, но принцип монтажа отливов одинаков, меняется только крепёж, с помощью которого крепится отлив к тому или другому основанию. Если отлив устанавливается на широкий или неровный цоколь, можно пространство под отливом слегка запенить монтажной пеной, но придётся контролировать ситуацию, пока пена не застынет.

Можно сделать отливы своими руками из оцинковки или купить готовые. Чтобы изготовить металлический отлив своими руками, сначала надо сварить из уголков простой станок. Не буду на нём останавливаться, в интернете можно найти видео, как сделать станок для гибки отливов. Мой муж сделал станок, а я сделала фото, как согнуть отлив на станке. Это трудоёмкий процесс, но выгодно с точки зрения экономии средств.

Чтобы начать гнуть отлив, надо рассчитать, какая полоса железа нужна для отлива нужной ширины, расчертить все места сгибов, отрезать и вставить в станок. Смотрите фото в полном размере, их можно открыть в новом окне правой кнопкой мышки.

• Резка металла электроножницами
• Лист металла установлен на станок для гибки отливов
• Гибка листа металла на станке
• Крепление листа металла на станке для гибки отливов
• Подгибка нижнего края отлива
• Отлив наполовину готов

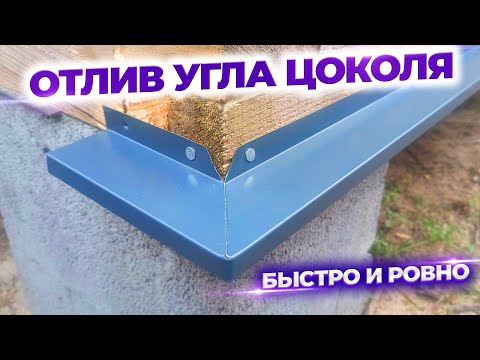

Как сделать угол на отливе цоколя

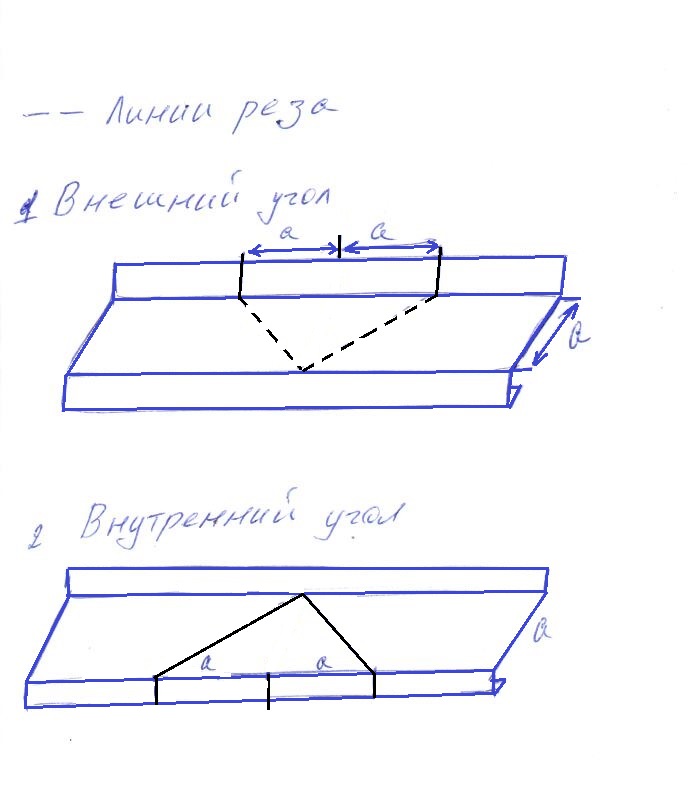

Далеко не все знают, как зарезать отлив, чтобы согнуть его, делая внешний угол. Если просто приложить друг к другу 2 отлива на угловой части цоколя дома, останется некрасивая щель, к тому же можно зацепиться и порезаться железом. Так делать нельзя. А внутренний угол по-другому не сделаешь.

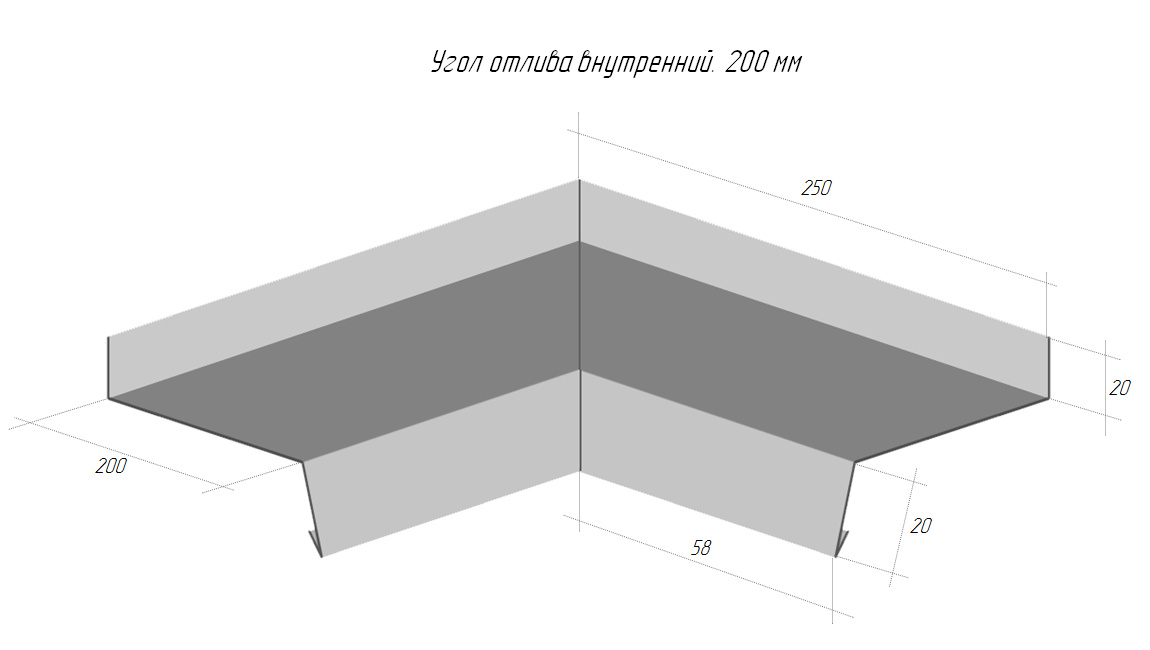

Внешний и внутренний углы отлива

Как загнуть отлив на 90 градусов

Мой муж с металлом работает очень давно, он знает, как зарезать угол отлива и правильно согнуть. Конечно, при работе с металлом трудно добиться идеальной точности, да в данном случае она и не нужна. На фото показан отлив без подрезки, потом с подрезкой, на следующем фото угол согнут. Сгибать надо обязательно при помощи пассатижей. И берегите руки, работайте в перчатках.

• Отлив из оцинкованного железа 5 см шириной

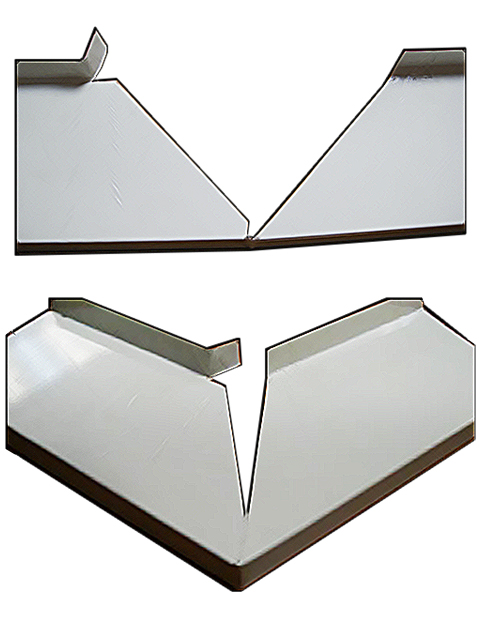

• Подрезка отлива перед изгибанием
• Установка нижнего отлива с углом на профили

Как соединить отливы на углах 90 градусов

После того как отлив с углом установлен, заклёпочником надо закрепить подрезанное под 45 градусов железо на углу, чтобы придать жёсткость углу и убрать большую щель. Заклёпки выглядят аккуратнее саморезов и к тому же не откручиваются. Но если нет заклёпочника, можно и саморезом закрепить.

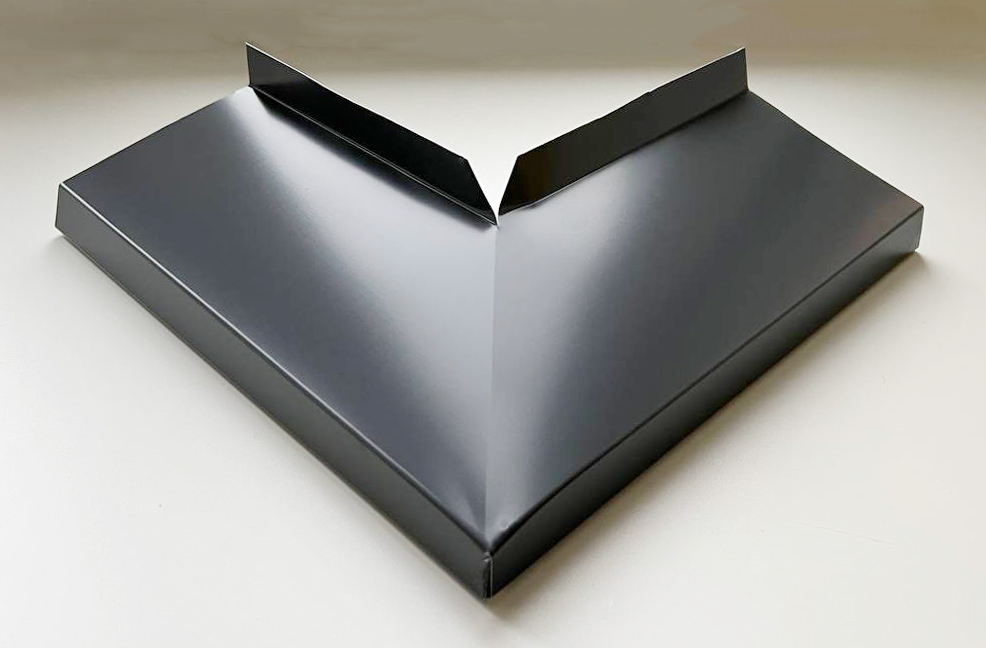

Угол отлива 90 градусов

Отлив под сайдинг

Наш дом отделан сайдингом, а фундамент панелями пластикового фасадного камня (цокольный сайдинг). Поэтому и отливы я показываю на примере отливов под сайдинг. По низу сайдинга у нас отливы шириной 10 см, по низу фасадного камня отливы шириной 5 см. Если есть возможность крепить сайдинг и фасадный камень в одной плоскости, то по низу сайдинга можно установить узкий отлив шириной 5 см или специальную пластиковую планку из комплектующих к сайдингу.

Отливы выше и ниже отделки цоколя

Отлив под сайдинг как крепить

Отлив на цоколь под сайдинг крепить не сложно, главное, делать это по уровню. У нас сайдинг и фасадный камень крепится на металлические профили короткими саморезами по металлу (13 мм). Чтобы вкрутить шуруповёртом саморез в 2 слоя металла, надо приложить силу, но лично я крутила, хотя и с трудом, когда муж перетрудил руку. Мужчине это сделать проще. Отливы крепятся верхним краем на эти же профили такими же саморезами, а к стене у ворот дюблем.

Угол отлива у ворот

Установка отливов под сайдинг

Работа идёт снизу вверх. В начале работы надо по уровню провести линию, по линии прикрепить саморезами на профили нижние отливы с нахлёстом 2-5 см, выше прикрепить панели фасадного камня, над ними верхние отливы с таким же нахлёстом. Нижние отливы надо устанавливать выше отмостки на 5 см, чтобы зимой давление грунта не испортило всю вашу работу. Подробнее о монтаже пластикового фасадного камня и сайдинга читайте в статье Отделка фасада частного дома сайдингом своими руками.

Отливы

Отливы для цоколя фундамента, размеры

Ширина отливов зависит от ширины цоколя. Чем шире цоколь, тем шире отлив. Желательно, чтобы отлив был шире цоколя хотя бы на пару см. Продаются отливы стандартной ширины: 5 см, 10 см, 15 см, 20 см. Можно подобрать подходящий размер на любой цоколь, сделать на заказ или самостоятельно на станке.

Мы всё стараемся делать своими руками. Установка отливов — дело не сложное, но важное. От их правильной, ровной установки зависит, как будет выглядеть дом, а в некоторых случаях даже долговечность отделки. Так что, если вы нанимаете работников, контролируйте их работу, переделывать всегда сложнее.

Автор Ольга Богач https://svoimirukamivdome.ru/
