Монтаж сэндвич-панелей: технология и особенности сборки

От правильности монтажа сэндвич-панелей зависит надежность и долговечность объекта. Перед проведением работ по укладке оцените качество строительного материала, доборных элементов и комплектующих. Из этой статьи вы узнаете о технических характеристиках сэндвич-панелей, области их применения, правилах установки.

Содержание

1. Особенности сэндвич-панелей
2. Стандартные размеры сэндвич-панелей
3. Преимущества изделий
4. Разновидности сэндвич-панелей
5. Огнестойкость сэндвич-панелей
6. Монтаж сэндвич-панелей

Особенности сэндвич-панелей

Сэндвич-панели в разрезе — многослойные строительные изделия. Они энергоэффективны, прочны, долговечны, легковесны. Панели используют для возведения жилых, административных, промышленных объектов, стен, крыш, перегородок.

Сэндвич-панель состоит из:

• оцинкованного металла с полимерным покрытием;
• утеплителя;
• двухкомпонентного полиуретанового клея.

Чтобы собрать сэндвич-панель, между двумя профилированными листами металла укладывают утеплитель. Их скрепляют специальным клеем, что гарантирует заводскую готовность изделия к монтажу. Прочность конструкции обеспечивают ребра жесткости. Для перевозки материал упаковывают в транспортировочную пленку.

Стандартные размеры сэндвич-панелей

Стандартные размеры сэндвич-панелей рассмотрим в таблице.

На вес сэндвич-панелей влияют толщина и тип утеплителя. В таблице рассмотрим виды материала по весу и толщине.

Преимущества сэндвич-панелей

Сэндвич-панели — востребованный строительный материал, из которого круглогодично собирают сооружения различного назначения. Рассмотрим преимущества этого материала:

• Быстрый монтаж. Чтобы облицевать здание панелями или построить из них дом, не нужно много времени.
• Небольшой вес. Панельное сооружение весит меньше, чем кирпичное или бетонное. Для его возведения не нужен фундамент.
• Быстрый разбор-монтаж. При необходимости конструкцию из панелей можно разобрать и перевезти на другое место.
• Низкая стоимость. Строение из сэндвич-панелей стоит дешевле, чем из кирпича или блоков.
• Пожарная безопасность. Металлические листы надежно защищают изделия от огня. Исключение — сэндвич-панели с пенополистиролом. При покупке такого стройматериала нужно изучать его свойства.
• Экологичность. Сэндвич-панели создают из безопасных веществ.
• Прочность. Толстые металлические листы, которые используют при производстве сэндвич-панелей, устойчивы к механическим повреждениям.
• Теплоизоляция и звукоизоляция. Важные параметры, которые зависят от толщины утеплителя.

Разновидности сэндвич-панелей

Изделия классифицируют по:

1. Функционалу:
   • Стеновые. Предназначены для возведения ограждающих конструкций и навесных перекрытий.
   • Кровельные. Предназначены для сооружения кровли.
2. Виду теплоизоляции:
   • Минеральная вата. Негорючий материал с волокнистой структурой и низкой влагостойкостью. Намокание минеральной ваты приводит к снижению ее теплоизоляционных характеристик.
   • Пенополиуретан. Легковоспламеняющийся материал с хорошими гидроизоляционными свойствами и низкой теплопроводностью.
   • Пенополистирол. Горючий материал с хорошими влагостойкими и теплопроводными свойствами.
   • Пенополиизоцианурат. Материал с низкой теплопроводностью и высокой термостойкостью.

Сэндвич-панели обшиты оцинкованной сталью, защищенной полимерным покрытием.

Огнестойкость сэндвич-панелей

При выборе изделий обращайте внимание на предел их огнестойкости. Это свойство отличается у разных типов сэндвич-панелей.

В СНиПе 21-01-97 «Пожарная безопасность зданий и сооружений» предусмотрено 5 групп горючести материалов:

1. НГ — отсутствие горючести. Материалы должны отвечать следующим требованиям:
   • стойкое пламенное горение — не больше 10 секунд;
   • увеличение температуры при горении — не более чем на 50⁰С;
   • потеря массы при горении — не больше 50%.

   В группу включены сэндвич-панели с минеральной ватой.

2. Г1 — слабая горючесть. Материалы должны отвечать следующим требованиям:
   • стойкое пламенное горение — 0 секунд;
   • температура образующихся газов при горении — не больше 135⁰С;
   • повреждение по длине при горении — не больше чем на 65%;
   • потеря массы при горении — не больше 20%.
3. Г2 — умеренная горючесть. Материалы должны отвечать следующим требованиям:
   • стойкое пламенное горение — не больше 30 секунд;
   • температура образующихся газов при горении — не больше 235⁰С;
   • повреждение по длине при горении — не больше 85%;
   • потеря массы при горении — не больше 50%.

   В группу включены сэндвич-панели с ППУ и ПИР в качестве наполнителя.

4. Г3 — нормальная горючесть. Материалы должны отвечать следующим требованиям:
   • стойкое пламенное горение — не больше 300 секунд;
   • температура образующихся газов при горении — не больше 450⁰С;
   • повреждение по длине при горении — не больше 85%;
   • потеря массы при горении — не больше 50%.
5. Г4 — повышенная горючесть. Материалы должны отвечать следующим требованиям:
   • стойкое пламенное горение — не больше 300 секунд;
   • температура образующихся газов при горении — не больше 450⁰С;
   • повреждение по длине при горении — не больше 85%;
   • потеря массы при горении — больше 50%.

Материалы, которые относятся к группам Г1 и Г2, не должны образовывать капли расплавленного вещества при воздействии огня. Материалы, которые относятся к группам Г1–Г3, не должны выделять капли горящего расплавленного вещества.

По пожароопасности сэндвич-панели классифицируются на 4 группы:

• К0 — непожароопасные;
• К1 — малопожаропасные;
• К2 — умеренно пожароопасные;
• КЗ — пожароопасные.

При выборе стройматериала обращайте внимание на класс пожарной опасности и учитывайте особенности эксплуатации будущего объекта. Это сведет к минимуму риск его обрушения при возникновении пожара.

Классификация пожарных отсеков в зависимости от конструктивной пожарной опасности по СНиП 21-01-97 представлена в таблице.

Монтаж сэндвич-панелей

Перед тем как приступить к работе, подготовьте крепежи и инструменты, продумайте способы подъема панелей к верхней части сооружения. Сделайте это с помощью вакуумного подъемника, крана или лебедки на текстильных канатах.

Подготовка

Перед началом сборки сэндвич-панелей проверьте ровность каркаса. Если он деревянный, предварительно пропитайте его антисептиками и антипиренами. Металлический каркас обработайте антикоррозийными средствами. Изолируйте специальной уплотнительной лентой те части каркаса, которые будут касаться сэндвич-панелей. Положите слой гидроизоляционного материала между несущим профилем и цоколем. В паз профиля уложите утеплитель. Прикрепите трубопроводы к сэндвич-панелям длинными стержнями с шестигранными головками.

Очистите панели от пыли и грязи, снимите с них защитную пленку. При необходимости обрежьте материал до нужных размеров электрическим лобзиком, строительной трубой или дисковой пилой с насадками для металла по горизонтали и по предварительно нанесенной разметке. Засверлите сэндвич-панели, которые будете крепить к основанию.

Горизонтальная и вертикальная установка

Горизонтальным способом изделия устанавливают при возведении небольших объектов, высота стен которых не больше трех метров. Чтобы правильно установить стеновые панели, соблюдайте такую последовательность:

• При установке стартового ряда панелей в направляющий профиль используйте захваты для монтажа. Плиты стыкуйте вертикально, чтобы не деформировать замки.
• Фиксируйте панели струбцинами, но не пережимайте их.
• Панели крепите на каркас саморезами по металлу или бетону. От краев отступайте на 3 см, шаг установки крепежей — 9 или 12 см по ширине панели. Работайте сверху вниз.
• Снимите струбцины.
• Начинайте монтировать следующий ряд плит.

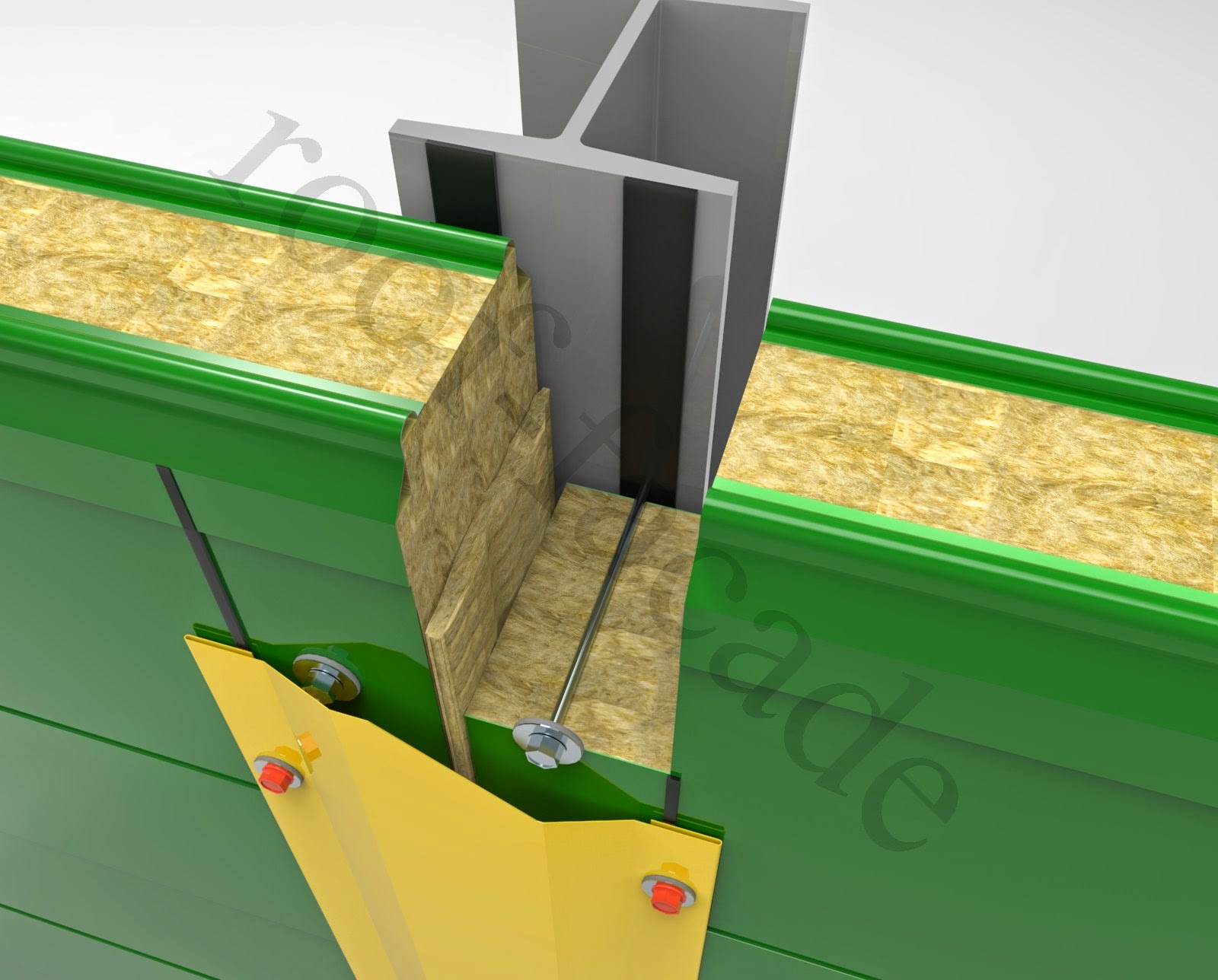

В стыки между сэндвич-панелями горизонтального ряда проложите утеплитель или минеральную вату. Если ширина плит составляет 4 метра, делайте изоляционный шов в 15 мм. Если 6 метров — в 20 мм. Затем стыки оформите нащельниками.

Вертикальный способ укладки стеновых панелей применяют при строительстве объектов высотой 3-6 метров. Технология ничем не отличается от горизонтальной.

При монтаже особое внимание уделите стыковке плит. Большая высота сэндвич-панелей усложняет выполнение замкового соединения. Чтобы осуществить такую операцию, нужны специальные прижимы. Использование ударной силы запрещено.

Монтаж кровельных панелей

Кровельные плиты монтируются под углом не менее 5⁰. Сначала поднимите их на стройплощадку, затем уложите на собранный каркас, который заранее обклеите уплотнительной лентой, и зафиксируйте саморезами.

Кровельные панели укладывайте не встык, а с нахлестом.  Верх стартовой плиты покройте силиконовым герметиком. У следующей панели подрежьте торцевую часть с утеплителем, равной величине нахлеста — на 20-30 см. Помните: чем покатее крыша, тем меньше нахлест. Работайте от свеса крыши к коньку.

Сначала уложите плиты на нужную высоту в поперечном стыке, затем сформируйте продольный. Чтобы качественно заизолировать стыки, уложите в паз замка силиконовый герметик.

Крепление сэндвич-панелей

Чтобы правильно и быстро обшить каркас, изучите инструкцию по монтажу сэндвич-панелей и узлы их крепления. К основным из них относятся:

• угловой;
• панели к цокольному этажу;
• температурный;
• панели к парапету;
• кровельный и стеновой;
• кровельных плит: по ширине и длине;
• конькового соединения;
• ендовы кровли;
• стеновой плиты к построенной стене.

Рассмотрим этапы формирования узлов в таблице.

Этап	Ваши действия
1.	Между элементами уложите теплоизоляционный материал
2.	Плиты на металлокаркасе зафиксируйте с помощью стеновых лотков, крепления бабочки, самонарезающих шурупов.
3.	Нащельники и доборные элементы закрепите саморезами и нанесите на них силиконовый герметик.
4.	Крепежи посадите под углом 90 градусов с помощью шуруповерта или электродрели. Шурупы используйте только с уплотняющей шайбой. Закручивайте их глубоко, но не деформируйте. Чтобы работать было удобнее, отрегулируйте величину крутящего момента на инструменте.

Если у вас нет необходимых для монтажа сэндвич-панелей инструментов, вы не уверены в собственных силах, не обладаете соответствующими навыками и не сможете выполнить работу своими руками, пригласите профессионалов.

Установка сэндвич панелей — как крепить, чем резать, способы монтажа

Содержание

• Избегаем ошибок и промахов
• Как правильно поднять и установить панели?
• Будем резать. Только чем?
• Крепи, но в меру
• Вертикальное и горизонтальное крепление
• Нюансы монтажа сэндвич-панелей

Монтаж сэндвич-панелей – весьма важный этап в строительстве здания, и настолько же ответственный. Важные нюансы здесь заключаются не столько в том, как крепить сэндвич панели, сколько в соответствии выполнения их монтажа технологическому процессу. От этого зависит и их срок службы, и энергетическая эффективность здания в целом.

Избегаем ошибок и промахов

Большое число ошибок при монтаже сэндвич-панелей связано с невнимательным, беглым чтением сопровождающей их проектно-монтажной документации, а ведь она зачастую содержит исчерпывающую информацию о панелях и соединительных элементах.

Но даже точное следование инструкции не может застраховать от некоторых ошибок при монтаже, а именно:

• Металлические сэндвич-панели должны быть без повреждений и следов коррозии. В таком же состоянии должен быть и металлокаркас, на который будет производится крепление;
• Если панели крепятся к деревянному каркасу, он должен быть пропитан антисептиками и инсектицидами;
• Загрязненные сэндвич-панели нельзя очищать моющими средствами, содержащими щелочи, кислоты и абразивы;
• Защитная пленка не должна находиться под воздействием прямых солнечных лучей. Ее также следует оберегать от растворителей;
• Защитную пленку нужно снять с сэндвич-панелей не позднее полутора недель после монтажа, но в очень жаркую и очень холодную погоду делать это нельзя;
• Нельзя ходить по сэндвич-панелям, ложить на их поверхность различные предметы и крепить к ним что-либо.

Как правильно поднять и установить панели?

Транспортный пакет с сэндвич-панелями (о технических характеристиках этих изделий читайте в этой статье) поднимается на монтажную высоту специальным оборудованием – вакуумными подъемниками.

Одна из форм исполнения вакуумного подъемника

Если же для этих целей применяется обычный подъемный кран, необходимо принять ряд мер по предотвращению повреждения панелей:

• Для подъема транспортного пакета применяются мягкие стропы. При этом захват стропами собственно пакета не допускается. Замковые части панелей защищаются от возможного повреждения стропами брусками-распорками, длиной не менее 122 см, равномерно расположенными над и под пакетом;
• Непосредственно с паллеты сэндвич-панель поднимать нельзя.

Также в процессе работ следует придерживаться следующих правил:

• Панели должны стыковаться строго под углом 180 градусов, т.е. по вертикали. Стыковка под другим углом может привести к деформации замков;
• Монтаж следует вести крайне осторожно во избежание повреждения защитного покрытия. В противном случае, срок службы панелей значительно сократится.

Будем резать. Только чем?

Резку панелей необходимо производить строго по горизонтали. Контроль горизонтальности линий предстоящего разреза проводится с обеих сторон панели строительным уровнем. Вначале разрезается металл, затем – утеплительный слой.

При использовании болгарки в месте разреза возникает высокая температура, которая может привести к возгоранию утеплителя. Кроме того, перегретый металл теряет свою коррозионную устойчивость, поэтому для резки сэндвич-панелей используются только дисковая или ленточная пила по металлу либо электролобзик. В качестве исключения и только при незначительных объемах работ допускаются электроножницы по металлу.

С панелями, где в качестве оболочки применяется дерево или ПВХ все проще – они режутся электролобзиком или обычной ручной пилой.

Крепи, но в меру

Крепеж для сэндвич-панелей выбирается с учетом вида конструкции и ее толщины. Как правило, для этого используются самонарезающиеся шурупы (саморезы).

Их длина – это сумма толщины панели, каркаса и компенсации высоты резиновой шайбы (5 мм). Последняя обязательна для использования с саморезами – она не дает металлической головке повредить панель при вкручивании и герметизирует место крепления.

Правильное и неправильное крепление панелей

Панель длиной 6 м крепится шестью саморезами, длиной 4 м и меньше – четырьмя, длиной более 6 м – восемью. Саморезы крепятся шуруповертом с предварительно откорректированной силой затяжки.

При правильной затяжке шайба не деформируется и в то же время достаточно плотно прижата к металлу. Слишком тугая затяжка раздавливает шайбу, недостаточно сильная не обеспечивает герметичность крепления. Категорически недопустимой является косая посадка самореза.

Вертикальное и горизонтальное крепление

Крепление сэндвич панелей к металлоконструкциям может вестись в двух направлениях: вертикальном и горизонтальном. У обоих способов монтажа есть свои достоинства и недостатки.

Если этаж имеет небольшую высоту (от 3 до 6 м), применяется вертикальный монтаж. Панели при этом прикрепляются только к направляющим профилям пола и потолка, а между собой жестко соединяются. Создающаяся при этом целостная и крепкая конструкция избавлена от “мостиков холода” и не имеет тепловых потерь. При монтаже экономятся значительные средства, поскольку нет необходимости в подъемной спецтехнике и строительных лесах.

Правила вертикального монтажа сэндвич-панелей – закладка герметика ОБЯЗАТЕЛЬНА с обеих сторон

Однако без них не обойтись, если высота этажа больше 6 метров. Возможно, вместо лесов потребуется каретка для обеспечения на высоте фасадных работ. Все они, кроме того, немыслимы без применения автокрана. Дополнительных расходов требует и усиление металлокаркаса здания для предотвращения прогиба высоких панелей.

Уровень расходов при такой высоте стен можно уменьшить горизонтальным монтажом сэндвич-панелей. Они выкладываются одна на другую и прикрепляются краями к колоннам каркаса. При этом также образовывается сплошная обшивка. Однако для применения горизонтального монтажа необходимо, чтобы расстояние между колоннами каркаса здания было не более 6 метров.

Установка панелей горизонтально

При монтаже сэндвич-панелей должен применяться либо горизонтальный, либо вертикальный метод. Их сочетание недопустимо.
