Как собрать дверной замок своими руками

Содержание

• 1 Виды дверных замков
• 2 Накладные замки
  • 2.1 Инструменты для установки
  • 2.2 Установка накладного замка
• 3 Врезные замки
• 4 Как собрать личинку дверного замка

Многие мужчины сталкивались с вопросом, как собрать дверной замок. И кому, как не сильной половине человечества, позаботиться о безопасности своего жилища. Комплекс мер по защите вашего «очага» включает в себя многие факторы, в том числе и наличие красивой крепкой двери с надежными замками.

Самостоятельная установка дверного замка

Некоторые придерживаются того мнения, что сейчас установить дверь с любыми по сложности замками не представляет больших проблем. Стоит лишь найти хорошего мастера, который посоветует установить качественную дверь с не менее качественными запирающими устройствами. Если совет специалиста может быть безвозмездным, то установка как входных, так и межкомнатных дверей и замков к ним обойдется вам в кругленькую сумму.

Поэтому постичь такую науку, как правильно собрать замок входной двери все-таки должен каждый уважающий себя мужчина. В этом будут несомненные преимущества: экономия семейного бюджета и в случае поломки изделия вы всегда можете устранить неисправность своими руками, без привлечения платных услуг.

Виды дверных замков

Для начала нужно рассмотреть, как классифицируются замки. По типу установки изделия бывают:

• врезные.

Замки врезного (внутреннего) типа

Первый вид используется в большей степени на дверях подсобных помещений, гаражей, сараев и пр. Как правило, в жилых домах и квартирах такие замки сейчас не применяются в силу своей слабой защитной функции. Поэтому более подробно остановимся на двух остальных вариантах.

Накладные и врезные изделия по степени секретности запирающего механизма делятся на цилиндровые и сувальдные. Модели замков с цилиндровым механизмом более распространены и востребованы, так как в случае поломки можно обойтись лишь заменой цилиндра (личинки), в то время как в сувальдных устройствах придется менять замок полностью.

Накладные замки

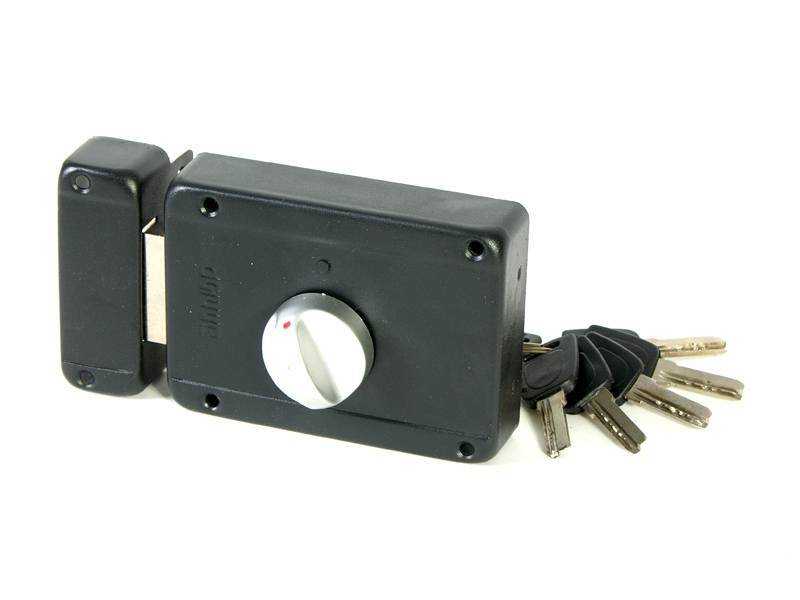

Дверной замок с цилиндровым механизмом

Накладная модель замков считается наиболее простой запорной конструкцией. В установке не имеет особых сложностей и в отличие от врезных изделий незначительно влияет на целостность дверного полотна. Монтируется замок на внутреннюю сторону полотна, и на степень защиты в этом случае влияет массивность двери.

Согласно конструктивным особенностям моделей замки бывают нескольких видов. В некоторых изделиях открыть дверь можно с двух сторон ключом, в других – с внутренней стороны открывание предусматривается с помощью поворотного элемента. Уровень надежности замка можно повысить за счет применения задвижки-предохранителя и клиновидной защелки.

Инструменты для установки

Для установки накладного замка необходимо подготовить оптимальный набор инструментов. В зависимости от материала дверного полотна, вам понадобятся:

• сверла по металлу (дереву) разного размера;
• шуруповерт;
• легкий молоток;
• карандаш или маркер;
• строительный угольник;
• измерительная рулетка;
• стамеска;
• болгарка.

Необходимый арсенал инструмента для монтажа накладного замка

Установка накладного замка

Популярная модификация накладных замков —  модель производства ООО «Зенит-Химмаш» ЗН1-2 (на ее примере мы и рассмотрим процесс устаноки). Особенностями модели являются:

• несложная установка на деревянные и металлические полотна;
• не требуется смазка деталей замка, так как детали личинки изготовлены из бронзы;
• безотказная работа;
• долгий срок службы.

Для более успешной работы по установке замка первоочередной задачей должно быть детальное изучение инструкции монтажа и пошаговое соблюдение всех пунктов процесса. Итак, рассмотрим, как собрать ЗН1-2:

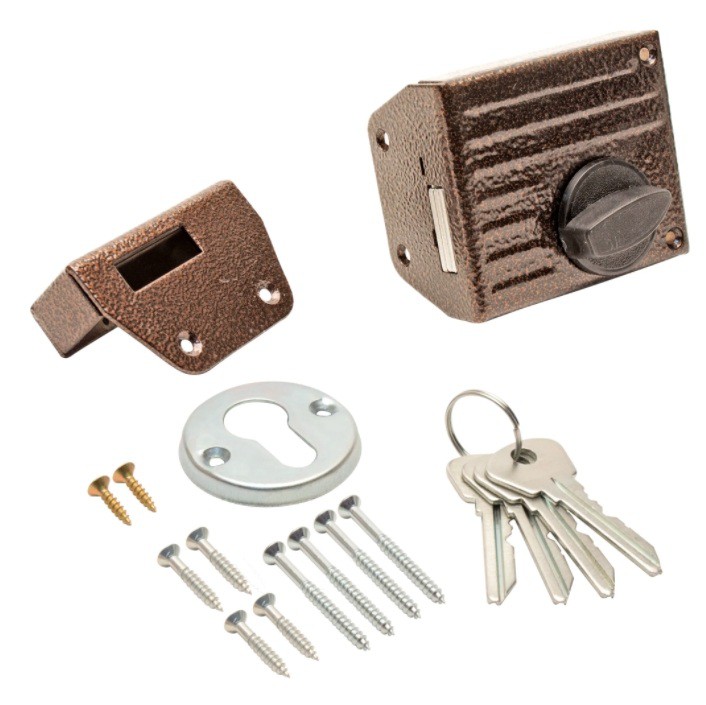

Модель накладного вида ЗН 1-2

1. Сначала нужно сделать разметку карандашом под крепление основного корпуса замка.

2. Сверлим отверстия нужного диаметра, по мере необходимости дорабатываем их, чтобы избежать подвижности корпуса.
3. Фиксируем корпус замка. Выбираем крепежные детали в зависимости от материала дверного полотна. Для деревянных дверей подойдут шурупы нужной длины, в металлическую дверь лучше заранее подготовить винты подходящего диаметра.
4. Проверяем ход задвижки, она должна перемещаться плавно, без особого усилия и трения об опорную поверхность.
5. Далее по запорному элементу нужно отрегулировать и выставить ответную часть механизма, отверстие которого должно четко совпадать с запорным «язычком»
6. Сверлим отверстия под крепление ответной накладки и прочно фиксируем ее на панели винтами.
7. Заключительным этапом монтажа будет контрольная проверка работы механизма запирания в целом. Запирающий элемент должен входить в ответную часть легко, без трений, в этом случае замок будет служить долго и безотказно.

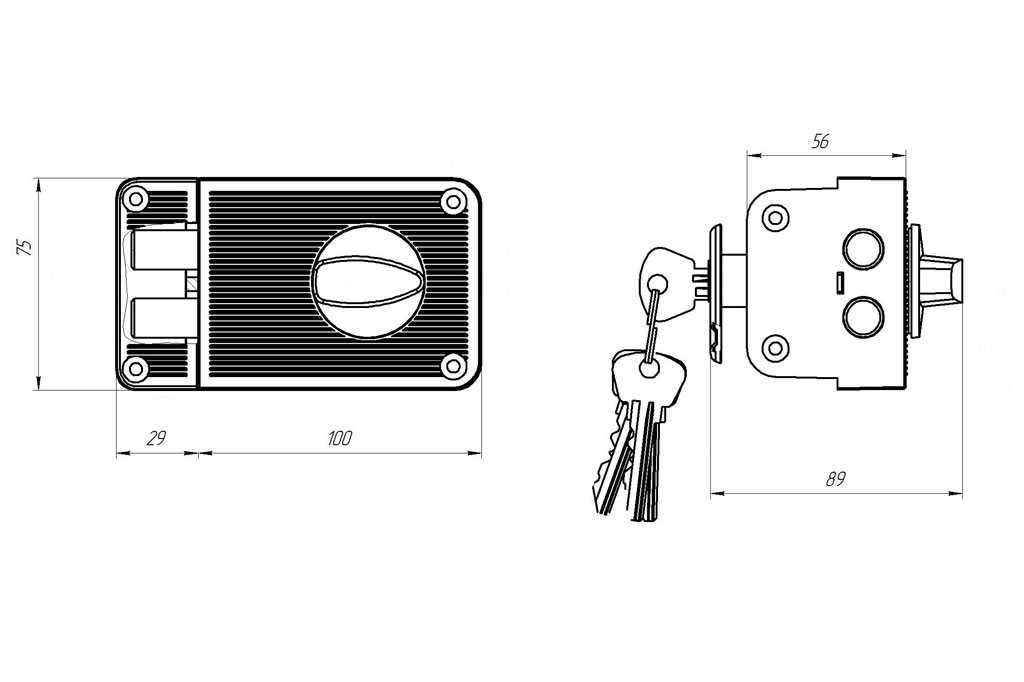

Схема монтажа накладного замка своими руками

Врезные замки

Установка врезных моделей замков значительно отличается от технологии монтажа накладных изделий. В этом случае, чтобы не испортить дверное полотно, нужно как минимум иметь столярные навыки.

Важно правильно подготовить посадочное отверстие под замок. Как вариант, можно потренироваться на старых дверях или обычном деревянном бруске, и лишь затем перейти на монтаж замка. Освоив эти азы, решение такого вопроса, как собрать межкомнатный замок врезной, будет вам по плечу.
Подробная инструкция доступна по ссылке «Как самостоятельно установить врезной замок», а также представлена на видео.

Как собрать личинку дверного замка

Вечных механизмов и машин человек пока еще не изобрел, поэтому, если вы встали перед фактом поломки цилиндра замка, то паники абсолютно никакой не требуется. Неисправность у вашего накладного замка может быть только одна – вышла из строя личинка механизма. Эта деталь подлежит замене, а как собрать личинку замка и заменить ее – об этом расскажем по порядку.

Если работа замка двери стала вас не устраивать, то не спешите с покупкой нового устройства. Желательно выяснить причину износа или поломки цилиндра (личинки). Их может быть несколько:

• небрежное пользование замком (перепутали ключ, пробовали открыть отмычками и т.д.)
• была куплена поддельная модель замка.

Ваши действия должны быть следующими:

1. Попробуйте смазать личинку, окунув ключ в машинное масло. Если ключ стал проворачиваться в цилиндре плавно, то проблема решена.
2. Если это не помогло, то замены цилиндра не миновать. Для этого нужно накладной замок снять с полотна.
3. Выкрутить два винта, которые крепят личинку к корпусу замка. Цилиндр нужно снять и заменить его на новую деталь.

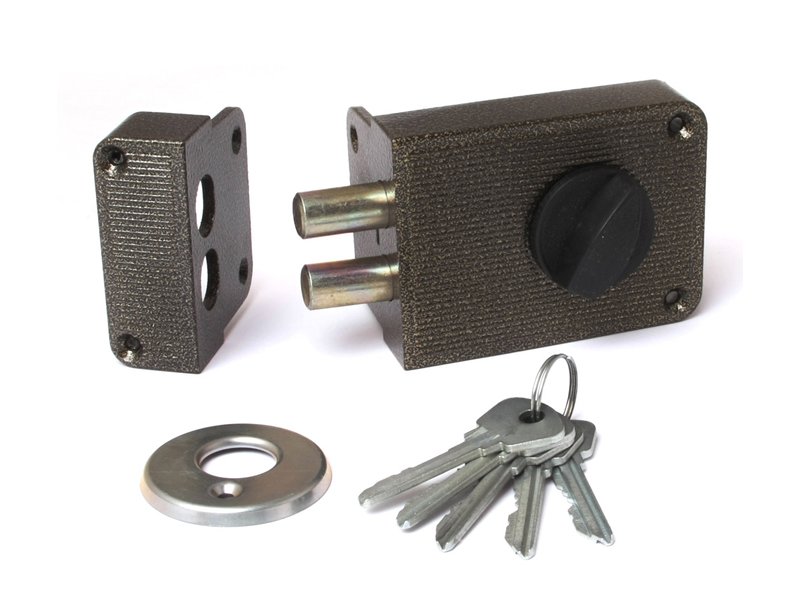

Личинка замка накладного вида

4. Проверить работу замка при незапертой двери. Если устройство работает нормально, то можно пользоваться замком.

Для того чтобы новая личинка работала безотказно, нужно обращаться с ней аккуратно.   Когда вставляете, извлекаете или проворачиваете ключ, то больших усилий, рывков делать не нужно. Если требуется смазка, то только способом, который приведен выше, не рекомендуется наливать масло прямо в цилиндр.

Просмотрев видео, вы наглядно убедитесь в том, что замена цилиндра замка – простое дело, с которым легко справится даже человек, далекий от технических знаний.

Не спешите запирать дверь, если сомневаетесь в безупречной работе механизма замка!

Как собрать дверной замок самостоятельно?

Вопрос, как собрать дверной замок возникает, когда механизм работает неисправно и требует замены. Чем надежнее запирающее устройство, тем сложнее его конструкция. Перед тем, как установить новый замковый механизм или починить сломанный его разбирают. Новую модель разбирают, чтобы убедиться в отсутствии бракованных деталей. Сломанное устройство без разборки невозможно извлечь. Часто причиной неисправной работы становится загрязнение внутренних элементов конструкции. Чтобы почистить устройство, корпус также нужно раскрыть. Ситуации, когда нужно разобрать и собрать дверной замок межкомнатной или входной двери:

• Скопление пыли и загрязнений в замочной скважине.
• Необходимость смазки (ключ проворачивается с усилием, элементы запирающего механизма двигаются с трудом).
• Попадание внутрь инородных предметов, которые блокируют работу конструкции.
• Необходимость достать обломок ключа.

Во всех случаях, когда требуется ремонт или техническое обслуживание старого замкового устройства, а также полная замена конструкции, выполняется разборка и последующая сборка дверного замка.

Как собрать дверной замок: подготовка к работе

Замковый механизм состоит из множества мелких деталей. Чтобы не ломать голову над проблемой, как собрать замок двери, не стоит торопиться во время демонтажа. Эксперты советуют перед тем, как приступать к работе, внимательно рассмотреть схему замка, которая обычно идет в комплекте к товару. Если схема отсутствует или утеряна, можно найти ее в интернете. Для этого нужно знать модель и производителя замкового механизма. Какую информацию можно почерпнуть из схемы:

• Комплектация механизма – количество и вид деталей.
• Порядок расположения внутренних элементов конструкции относительно друг друга.
• Методы крепления деталей между собой.
• Функции и назначение каждого элемента.

Часто в инструкции по эксплуатации производитель указывает возможные нарушения в работе замковой конструкции, их причины и методы устранения поломок. При помощи схемы можно понять, как выглядит дверной замок внутри и принцип его работы.

Как собрать дверной замок: инструменты

Чтобы собрать дверной замок, понадобятся инструменты и другие материалы, например, смазочные. Основные инструменты – шуруповерт с набором насадок, отвертки, наконечники которых по форме соответствуют крепежным деталям. Для работы могут понадобиться пинцет и шило, поэтому лучше держать эти приспособления под рукой.

Нужно заранее приготовить лупу, чтобы безошибочно устанавливать мелкие элементы конструкции. Также пригодится оригинальный ключ, при помощи которого можно проверить эффективность ремонта и работоспособность механизма. В качестве смазочного материала можно использовать графитовый порошок или универсальный состав WD-40.

Другие приспособления – кисточка, салфетки для удаления пыли, детали и комплектующие, если требуется ремонт и замена изношенных узлов, например, сердцевины. Если планируется установка нового замка, понадобятся такие инструменты, как дрель, карандаш или маркер для разметки, рулетка, треугольник, болгарка и стамеска.

Как собрать дверной замок: врезная конструкция

Цилиндровые и сувальдные устройства применяются для монтажа на входных и межкомнатных дверях. Врезной замок простой конструкции – распространенная модель для межкомнатной двери. Ригельные механизмы обычно устанавливают на входную металлическую дверь. В разных моделях количество задвижек – ригелей, варьируется. При большом количестве ригелей лучше снять дверную створку с петель и уложить полотно двери на пол, что значительно упростит дальнейшую работу.

Во время рабочего процесса важно избегать деформации ригелей. Малейшее отклонение от первоначальной формы может стать причиной заедания замкового механизма. Разборка корпуса проводится для обеспечения доступа к внутренним деталям. Иногда на вопрос, как собрать китайский дверной замок, может ответить только опытный мастер.

Установка нового врезного замка сопряжена с необходимостью вырезания ниши в дверном полотне для размещения конструкции. Если у начинающего мастера отсутствуют навыки столяра, можно повредить дверную коробку. В этом случае без услуг мастера не обойтись. При наличии готовой ниши для установки запорного устройства, остается выяснить, как собрать врезной дверной замок.

Чтобы выполнить операцию, нужно знать из каких деталей состоит устройство – ригель, защелка, обычно ручка. Если в устройстве предусмотрена защелка, оно оснащается приводным рычагом и защелкивающим механизмом. Новые врезные модели продаются с инструкцией, которая поможет правильно собрать дверной замок и установить его на двери. Основные операции по сборке и монтажу включают:

• Отметка расположения конструкции на двери и определение центральной точки сквозного отверстия.
• Определение середины торца дверного полотна.
• Высверливание ниши для защелки.
• Высверливание сквозного отверстия по разметке при помощи дрели, оснащенной сверлом с коронкой.
• Примерка – определение соответствия деланного отверстия и запорной конструкции.
• Разметка расположения крепежной панели защелки на торцевой части двери.
• Высверливание отверстий для крепежных деталей, подготовка паза для пластины защелки.
• Монтаж панели и крепление защелки при помощи саморезов.
• Установка ручки. При монтаже следует удостовериться, что сердцевина цилиндрового механизма проходит сквозь гнездо защелки.
• Установка запирающего устройства и его фиксация крепежными элементами.
• Определение расположения ответной части запирающего механизма на дверной коробке (косяке).
• Подготовка паза и установка пластины ответного узла конструкции.

На завершающем этапе проверяют корректность работы установленного устройства. Обработка неровных краев после высверливания отверстия дрелью может выполняться при помощи долота. Важно чтобы отверстие полностью соответствовало форме и размерам встраиваемой конструкции.

Как собрать дверной замок: накладная конструкция

Накладной замок отличается от врезного расположением – с наружной стороны дверного полотна. Это одна из самых простых конструкций, которая обычно не вызывает сложностей во время эксплуатации. Еще одно преимущество – простота монтажа. При установке устройства не придется нарушать целостность дверного полотна.

Такие модели преимущественно изготавливаются с защелкой. Корпус конструкции устанавливается внутри помещения для защиты механизма от посторонних. Изнутри запирающее устройство открывается и закрывается при помощи ключа или защелки. Сборка дверного замка накладного типа и установка его на двери выполняются в следующей последовательности:

• Разметка на дверном полотне для ровной фиксации корпуса изделия. При определении высоты расположения устройства учитывают рост членов семьи. Средние показатели высоты от пола – 110-150 см.
• Высверливание отверстий для крепежных деталей.
• Примерка и доработка отверстий, чтобы предотвратить подвижность корпуса.
• Монтаж корпуса. Для фиксации конструкции на деревянном дверном полотне используют шурупы, на металлической двери – винты.
• Проверка хода задвижки. Деталь должна перемещаться плавно, без усилий.
• Выставление второй части запорного механизма на дверной коробке. Отверстие для запорного «язычка» должно находиться на уровне выдвигающегося запирающего элемента.
• Высверливание отверстий для накладки ответного механизма.
• Фиксация накладки при помощи винтов.

На завершающем этапе проверяют надежность и корректность работы накладного замка. Основные критерии оценки качества монтажа – свободное вхождение запирающего элемента в паз, легкость прокручивания ключа и функциональность защелки.

Как собрать дверной замок: цилиндровая модель

Чтобы понять, как собрать замок, нужно воспользоваться советами мастеров. Концепция и принцип работы зависят от конкретных задач и вида запирающего механизма. Например, достаточно просто разобрать цилиндрический замок, если не трогать сердцевину. Большинство цилиндровых конструкций состоит из 3 частей – корпуса, сердцевины и ригелей.

Корпус и ригели независимо от мощности и прочности не справятся с задачей предотвращения несанкционированного доступа самостоятельно без рабочей сердцевины. Личинка (сердцевина) – секретный механизм, который приводит в движение ригели и управляет их положением. Обычно ремонт цилиндрового замка сводится к замене личинки.

Чтобы заменить сердцевину нужно раскрутить крепежные элементы, которые расположены с торцовой стороны двери в области отверстий для входа ригелей. Предварительно снимают торцевую пластину. Крепежный элемент (винт) удерживает цилиндр внутри корпуса. Если его раскрутить, личинка легко вынимается из корпуса. Раскручивание крепежа выполняют, удостоверившись, что замковый механизм находится в положении «открыто».

После выкручивания крепежа, в замочную скважину вставляют ключ, слегка поворачивают его для фиксации и вместе с сердцевиной замка вынимают из корпуса. Можно попробовать сначала легко надавить на личинку. В некоторых случаях это приводит к ее выдвижению вперед. Чтобы собрать дверной замок, манипуляции повторяют в обратной последовательности. Важно тщательно вставить и закрутить все шурупы и винты. Иногда требуется разобрать личинку для перекодировки или изготовления нового ключа. Порядок работы состоит из этапов:

• Извлечение сердцевины из замка.
• Удаление стопорного кольца.
• Помещение ключа в замочную скважину с последующим проворачиванием на 180°.
• Фиксация пинов, расположенных в нижней части секретного механизма, двумя спицами.
• Вынимание верхних пинов и выполнение других действий в соответствии с поставленными целями. Например, перекодировка секретного механизма выполняется посредством изменения комбинации пинов.

Демонтаж сердцевины лучше доверить профессионалам. Для выполнения работы требуются специальные навыки и инструменты. Работа будет выполнена качественно при наличии сноровки и опыта. В противном случае механизм может заедать и функционировать ненадлежащим образом.

Как собрать дверной замок: сувальдная модель

Разобрать и собрать дверной замок сувальдного типа проще, чем цилиндрическую модель. В сувальдной конструкции секретный механизм большего размера, что упрощает доступ к его деталям. Расположение сувальдных пластин в разных моделях различается, потому лучше перед работой свериться со схемой устройства. Последовательность операций:

• Снятие крышки корпуса. Для этого нужно выкрутить крепеж – шурупы.
• Извлечение секретного механизма – стопки пластин фигурной формы. Она находится под пружинами. Чтобы вынуть механизм, пружины отводят в стороны.
• Выполнение действий в соответствии с целями.
• Установка секретного механизма на прежнее место.

Пластины соединены друг с другом крепежными элементами. Они собраны в стопку в определенной последовательности. Если изменить расположение пластин, изменится кодировка секретного механизма. Чтобы собрать дверной замок, нужно вставлять пластины, придерживаясь изначального порядка расположения. После установки деталей на место, они плотно приживаются пружинами. Завершающий этап – монтаж крышки корпуса.

Как собрать дверной замок: межкомнатная дверь

Межкомнатный замок разбирают в порядке, который зависит от модели и типа поломки. Например, если сломалась ручка, раскручивают крепеж, который обычно состоит из 2-4 болтов. Следующий этап – демонтаж декоративной накладки, который открывает доступ к запирающему механизму. Ремонт ручки сводится к замене неисправной детали – пружины, стопорного кольца или рукоятки. После самостоятельной разборки устройства обычно не возникает вопрос, как собрать замок межкомнатной двери. Все операции повторяются в обратной последовательности. Чтобы разобрать запирающий механизм и защелку, выполняют действия:

• Снятие штифта, который применяется на фиксации декоративной накладки.
• Раскручивание крепежа, фиксирующего запорное устройство.
• Демонтаж торцевых винтов.

После раскручивания торцевых винтов запирающее устройство легко вынимается из ниши дверного полотна. Ход работы зависит от вида замка, который может оснащаться классической или круглой ручкой и подпружиненной защелкой.

Как собрать дверной замок на китайской металлической двери

Входные двери из металла китайского производства привлекают потребителей преимущественно низкой ценой. Однако качество изделия не всегда соответствует желаемым стандартам, что вызывает необходимость ремонта. Обычно металлические двери из Китая комплектуются основным и дополнительным запирающими механизмами. Обычно в конструкции предусмотрены девиаторы – дополнительные запирающие устройства, которые связаны с замком при помощи ригельных тяг. Самостоятельный ремонт таких устройств без привлечения специалиста практически невозможен.

Как собрать дверной замок: пошаговая инструкция

При выполнении работы стоит ориентироваться на схему устройства, которая прилагается к замку. Порядок действий при разборке замкового механизма металлической входной двери:

• Раскручивание крепежных элементов, фиксирующих торцевую пластину.
• Снятие дверной ручки и защитной накладки (при наличии).
• Вынимание запирающего механизма из ниши с предварительным погружением «язычка» замка внутрь конструкции.

После завершения работ (чистка, смазка, ремонт) элементы конструкции собираются в обратном порядке. Схема сборки дверного замка, предложенная производителем, поможет правильно расположить все детали. Чтобы быстро собрать устройство, можно при разборке пронумеровать элементы.

Как собрать дверной замок: важные нюансы

Чтобы выполнить работу на отлично, нужно учитывать нюансы, которые хорошо знакомы опытным мастерам. Например, установка на дрель спиртового уровня поможет делать точные горизонтальные отверстия. Другие важные правила для начинающего мастера:

• Проверять функциональность устройства после самостоятельной сборки при помощи ключа.
• Контролировать правильность расположения всех элементов конструкции перед закрытием крышки корпуса (торцевой пластины), ориентируясь по схеме.
• Затягивать крепеж с небольшим усилием, не перетягивая шурупы и винты. Излишнее затягивание может привести к некорректной работе секретного механизма.
• Сувальдные пластины после сборки должны плотно прилегать друг к другу.

Поломанные, деформированные, изношенные детали с трещинами и другими повреждениями нуждаются в замене. Функциональность замка зависит от слаженности работы его элементов. Если все детали находятся на своем месте, пользователям не придется столкнуться с проблемами при открывании или запирании двери.

Установка и обслуживание шкафчиков | Мастер Замок

Master Lock предоставляет информацию об установке продукта, изменении комбинаций для встроенных замков, запасных частях и терминологии продукта.

Управление безопасностью

Инструкции

Контрольные диаграммы

Комплекты расширения

• Комплекты расширения

  Master Lock позволяют установить встроенный замок Master Lock на большинство типов шкафчиков.

  Встроенные кодовые замки

  Комплект расширения

  позволяет использовать стандартные кодовые замки Master Lock №№ 1630, 1652, 1654, 1655, 1670, 1671 и 1690 в стандартных дверях шкафчиков толщиной от 11/16 дюймов (17 мм) до 3/4 дюймов (19 мм).

  Заказ № 1654-0320

  Каждый комплект включает:

  • 1 Удлинитель дискового вала
  • 1 Удлинитель цилиндра
  • 1 Удлинитель привода сцепления
  • 2 винтовых удлинителя

  Инструкции по сборке:

  1. Сначала соберите удлинитель дискового вала так, чтобы отметка «V» была обращена от внутреннего узла. Поворачивайте деталь до тех пор, пока она не войдет во внутренний узел
  2. Вставьте удлинитель цилиндра в удлинитель вала диска так, чтобы метка «V» была обращена от внутреннего узла. Поворачивайте деталь до тех пор, пока она не сядет в удлинитель вала диска
  3. Установите удлинитель привода сцепления на удлинитель вала диска так, чтобы метка «V» была направлена ​​в сторону от внутреннего узла. Поворачивайте деталь до тех пор, пока она не войдет во внутренний узел
  4. Присоедините винтовые удлинители к циферблату
  5. Продолжить инструкции по установке стандартного встроенного кодового замка

  Многопользовательские замки

  Комплект расширения

  позволяет использовать многопользовательские замки Master Lock №№ 3630, 3631 и 3670 в стандартных дверях шкафчиков толщиной от 11/16 дюймов (17 мм) до 3/4 дюймов (19 мм).

  Заказ № 3630-0320

Программа совместимости Lock-Locker™

• Совместимость между замком и шкафчиком должна быть безупречной, особенно когда замки поставляются Master Lock, а шкафчики — производителями. У нас есть решение — программа совместимости замков и шкафчиков™

  .

  Master Lock в сотрудничестве с производителем разработали постоянную совместную программу проектирования и тестирования, призванную помочь покупателю шкафчика получить высококачественное бесшовное решение для запирания шкафчика.

  Подробнее о программе совместимости Lock-Locker™

Детали и терминология

• Детали замка и названия

  1. Накладка на накладку – коррозионностойкая накладка скрывает крепежные детали и подходит практически для любого шкафчика

  2. Запорный механизм — выберите один из множества запорных механизмов с пружинным или ригельным замком, чтобы он соответствовал стилю шкафчика вашего учреждения и требованиям безопасности

  3. Циферблат – плавно вращающийся лимб обеспечивает быстрый доступ. Пять предварительно запрограммированных комбинаций доступны при нажатии кнопки на всех встроенных кодовых замках.

  4. Key Control Option – функция блокировки клавишного управления обеспечивает быстрый доступ супервизору или администратору. Доступен как с кодовым, так и со встроенным замком.

  5. Скоба – выберите из закаленной стали (1502, 1525) или из закаленного стального сплава (2002, 2010) для максимальной устойчивости к резке и распиливанию.

  6. Корпус – Внешний корпус из нержавеющей стали с внутренним корпусом из холоднокатаной стали защищает запорный механизм от серьезного физического воздействия.

• Правостороннее и левостороннее открытие

  Если смотреть на шкафчик с правой стороны, то он считается шкафчиком с правым открыванием. И наоборот, если петля находится слева, это шкафчик с левым открыванием. Многие замки предназначены для шкафчиков с правосторонним или левосторонним открыванием, поэтому при заказе обязательно выберите правильный замок.

• Терминология замка шкафчика

  Управляемый ключом – замки, которые имеют блокировку ключа для контроля доступа.

  Встроенный – Замки, привинчиваемые к двери шкафчика.

  Замок со встроенным ключом – Замки, открываемые ключом, которые привинчиваются к двери шкафчика. Нет комбинации.

  Замок со штифтом (1710/1714) – замки со штифтовым шпоночным пазом для большей безопасности.

  Стопорная защелка на болте (1670) — Болт, для блокировки которого необходимо повернуть циферблат.

  Пружинный ригель (1652/1654) – Подпружиненный ригель, который позволяет запирать замок, не поворачивая циферблат.

  Бросок болта – Движение болта наружу.

  Ручка и циферблат в сборе на встроенных модулях – см. дополнительный лист деталей.

  Подъемная защелка (1630) – Стопорный болт вертикального перемещения входит в зацепление с механизмом блокировки подъемной рукоятки.

  Круговая защелка – Удобная автоматическая защелка в сочетании с автоматическим и надежным запиранием на ригель.

Инструкции по смене ключей — PACLOCK

Перейти к содержимому

Инструкции по смене ключей

Для всех навесных замков рекомендуется шестигранный ключ на 2,5 мм. Шестигранный ключ на 3/32 дюйма является подходящей заменой.

Быстросменный цилиндр (UCS-1,2,3,4,10)

Шаг 1. Снимите стопорный винт цилиндра

a. Используйте ключ, чтобы открыть замок
б. Выверните скобу из полости скобы
c. С помощью шестигранного ключа на 2,5 мм отвинтите предохранительный винт цилиндра, повернув его против часовой стрелки

Шаг 2. Снимите старый цилиндр

a. Вытащите цилиндр из навесного замка

Шаг 3: Вставьте новый цилиндр

a. Вставьте новый цилиндр в навесной замок, убедившись, что цилиндр полностью вставлен в замок и находится на одном уровне с нижней частью замка
ПРИМЕЧАНИЕ. Если висячий замок не находится на одном уровне с нижней частью замка, поверните ключ, слегка нажимая на цилиндр, чтобы совместить привод и цилиндр

Шаг 4. Установите стопорный винт цилиндра

a. Удерживая цилиндр в навесном замке, с помощью шестигранного ключа на 2,5 мм установите стопорный винт цилиндра, поворачивая винт по часовой стрелке до тех пор, пока он не будет затянут
b. Убедитесь, что цилиндр полностью вошел в замок и находится на одном уровне с нижней частью замка
с. Закройте скобу
d. Вставьте ключ обратно в замок и откройте замок, чтобы убедиться, что он работает правильно

Быстросменный цилиндр (UCS-6)

Шаг 1. Снимите стопорный винт скобы

a. Винт крепления скобы расположен с правой стороны навесного замка
b. С помощью шестигранного ключа на 2,5 мм отвинтите стопорный винт скобы, поворачивая винт против часовой стрелки

Шаг 2. Снимите крышку замка

а. Используйте ключ, чтобы открыть замок и снять крышку замка
. ПРИМЕЧАНИЕ. Поскольку крышка находится под напряжением пружин скобы, рекомендуется придерживать крышку, чтобы она не выскочила

Шаг 3: Снимите цилиндр предохранительный винт

а. С помощью шестигранного ключа на 2,5 мм отвинтите стопорный винт цилиндра, повернув его против часовой стрелки

Шаг 4. Снимите цилиндр

a. Выдвиньте цилиндр из навесного замка

Шаг 5: Вставьте новый цилиндр

a. Вставьте новый цилиндр в навесной замок, убедившись, что цилиндр полностью вошёл в замок
ПРИМЕЧАНИЕ. Поверните ключ, слегка нажимая на цилиндр, чтобы совместить привод и цилиндр

Шаг 6. Установите стопорный винт цилиндра

а. С помощью шестигранного ключа на 2,5 мм установите стопорный винт цилиндра, поворачивая винт по часовой стрелке до тех пор, пока он не будет затянут

Шаг 7: Установите на место крышку

a. Вставьте ключ в замок
b. Поверните ключ в открытое положение и удерживайте ключ в полностью открытом положении
c. Установите крышку на место, нажимая на нее, пока она не окажется на одном уровне с основанием
d. Отпустите ключ в запертое положение, и крышка останется закрытой

Шаг 8: Установите стопорный винт скобы

a. С помощью шестигранного ключа на 2,5 мм установите стопорный винт скобы, поворачивая винт по часовой стрелке до тех пор, пока он не будет затянут
б. Вставьте ключ обратно в замок и откройте замок, чтобы убедиться, что он работает правильно

Быстросменный цилиндр (UCS-7, 81, 82)

Шаг 1. Снимите стопорный винт гильзы цилиндра

a. Винт крепления втулки цилиндра расположен на задней стороне навесного замка
b. С помощью шестигранного ключа на 2,5 мм отвинтите черный стопорный винт гильзы цилиндра, поворачивая винт против часовой стрелки

Шаг 2. Снимите гильзу цилиндра

а. Используйте ключ, чтобы разблокировать висячий замок и снять черную гильзу цилиндра, выдвинув ее из замка

Шаг 3: Выкрутите фиксирующий винт цилиндра

a. С помощью шестигранного ключа на 2,5 мм отвинтите предохранительный винт цилиндра, повернув его против часовой стрелки

Шаг 4. Снимите старый цилиндр

a. Вытащите старый цилиндр из черной втулки цилиндра

Шаг 5: Вставьте новый цилиндр

а.
