Как установить электрическую распределительную коробку, я думаю многие знают. А вот как сделать «развязку», т.е соединить провода в коробке, у многих возникают затруднения. Я постараюсь вам помочь в этом.

Давайте разберёмся с соединением проводов с помощью небольших рисунков — схем.

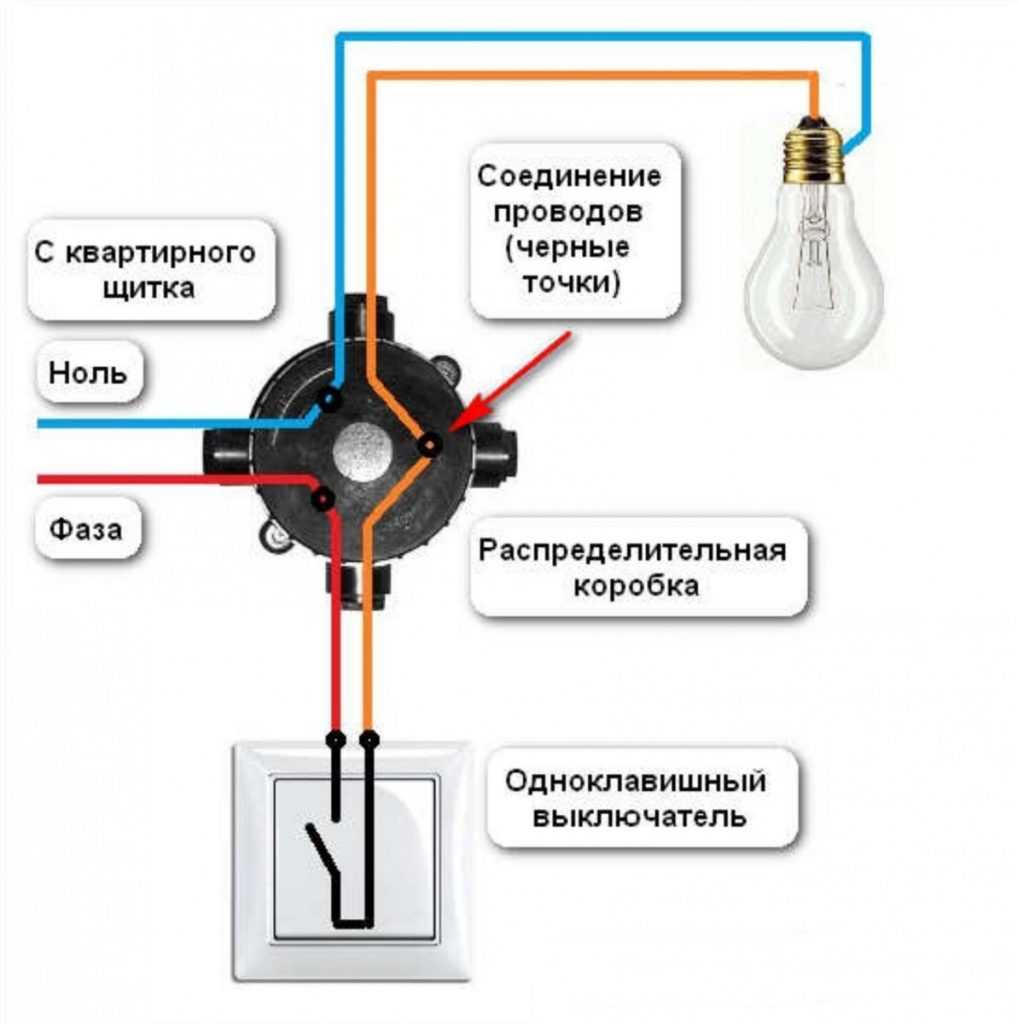

Посмотрим на рисунок 1. Круг — это распределительная коробка. Вам (допустим) необходимо соединить выключатель и светильник. Линии — это провода. Чёрные — провода пришедшие из другой коробки или электрощита. Они принесли нам 220 вольт. Зелёные провода — это провода, идущие на лампочку (светильник, люстра). Жёлтые — провода, идущие на выключатель. Итак, соединяем. Один чёрный провод сразу соединяем с одним зелёным проводом. Нужно, чтобы чёрный провод был нулевым ( определить индикатором напряжения или тестером). Т.е. мы сразу подали на лампочку ноль. Теперь через выключатель подаём фазу. Соединяем второй чёрный провод и один жёлтый. Фаза пошла на выключатель. Теперь второй жёлтый соединяем с оставшемся зелёным. Фаза, через выключатель пошла на лампочку. См. Рис. 2.  Всё, лампочка засветилась.

Другой пример. Нам нужно соединить выключатель, светильник и розетку. Чёрные линии — провода, которые мы подвели от эл.щита или другой распред. коробки (220 В). Жёлтые — провода от выключателя. Зелёные — от светильника. Коричневые — провода, идущие на розетку. (См . Рис. 3).  Соединяем . На розетку нам необходимо 220 вольт, поэтому соединяем два коричневых и два чёрных провода. Розетку подключили. Затем, аналогично первому примеру, соединяем выключатель и светильник. Один зелёный провод с одним (нулевым) чёрным. Один жёлтый провод с другим чёрным проводом (фаза). Оставшийся жёлтый провод соединяем с оставшимся зелёным. (См. Рис. 4). Всё, и свет есть и розетка работает.

Пример номер 3. Допустим у нас 2 светильника и 2 выключателя. Смотри рисунок 5.  Чёрные линии — провода, идущие от другой распределительной коробки, либо от электрощита (220 в). Жёлтые и коричневые — два выключателя. Красные и зелёные — два светильника. Соединяем. На двух проводах (чёрные), принесших нам 220 вольт, находим нулевой провод (индикатором или тестером). На оба светильника подаём ноль, т.е соединяем один чёрный (ноль) провод с одним красным и одним зелёным. Теперь фазу, через выключатели, подаём на светильники. Соединяем оставшийся (фаза) чёрный провод с одним жёлтым и одним зелёным. Фаза пошла на выключатели. Затем оставшийся жёлтый провод соединяем с оставшимся красным. А оставшийся коричневый провод с оставшимся зелёным. (См. Рис. 6). Да будет свет! Мы молодцы.

Разобравшись с этими примерами, вы сможете соединять и более сложные «развязки».

Анекдот в тему:

Каждый раз, когда я вскрываю где-нибудь распределительную коробку, вновь и вновь убеждаюсь, что все электрики — люди творческие.

Как соединить провода в распределительной коробке

Монтаж электропроводки, как правило, начинается с укладки кабеля. Следующая за ней важная операция – это соединение проводов в распределительных коробках. Людям непосвященным порой кажется, что возня с такими коробками является лишь потерей времени, а наличие этих электромонтажных элементов для них равнозначно утрате необходимого в отделочных работах эстетизма.

Содержание

1. Чем объясняется необходимость распределительных коробок
2. Соединение проводов в распредкоробках: правила, обязательные для исполнения
3. Порядок коммутации проводов, идущих к розеткам и светильникам
4. Соединение проводов, ведущих к розеткам
5. Как соединяются провода, идущие к светильникам

Сегодня я расскажу, почему без распредкоробок обойтись совершенно невозможно, а также о том, какими правилами определяется соединение в них проводов и какие существуют нюансы при подключении через эти коробки некоторых основных элементов квартирной электросистемы.

Читайте также Клеммники: все, что вам нужно знать, соединяя провода у себя дома

Чем объясняется необходимость распределительных коробок

Если распределительные коробки не применять в процессе электрического монтажа, а места соединения проводов просто закатывать в штукатурку, то при необходимости добраться до них придется полностью разрушать отделку стены: обрывать обои, разбивать штукатурку и так далее. Подобная перспектива едва ли может кого-то устроить.

Кроме того, иногда возникает необходимость по установке дополнительных розеток. В таких случаях гораздо удобнее подключиться к распределительной коробке, а не тянуть провод от розеток уже существующих.

Кто-то может сказать, что распредкоробки можно заменить клеммными колодками.  Однако такое решение совершенно не практично, поскольку его реализация потребует вырезания более глубоких штроб и, следовательно, более значительных трудозатрат.

Следует также знать, что наличие распредкоробок обусловлено требованиями пожарной безопасности.

Читайте также Пятый элемент: как подключить люстру к четырем проводам из потолка

Соединение проводов в распредкоробках: правила, обязательные для исполнения

Основные способы коммутации проводов обусловлены Правилами устройства электроустановок (ПУЭ).
Соединение проводов внутри распределительных коробок может производиться:

• с помощью клеммных колодок. Поскольку эти элементы отличаются небольшими размерами, их можно без труда поместить во внутреннюю полость любой распредкоробки. В процессе монтажа работа состоит лишь в том, чтобы обрезать провод на нужную длину, соединить жилы и уложить собранный узел внутрь коробки.

• с помощью пайки. Данный способ больше подходит для настоящих профессионалов, имеющих достаточный опыт выполнения этого вида работ. Если у человека соответствующего опыта нет, он может потратить массу времени и при этом не добиться необходимого качества соединения.
• опрессовкой.  Опрессованные соединения относятся к наиболее надежным среди неразъемных. Опрессовка является достаточно трудоемкой операцией, требующей как определенных навыков, так и специальных приспособлений (пресс-клещи, гильзы, термоусадочные трубки).

Читайте также Каким проводом лучше воспользоваться: одножильным или многожильным?

При выполнении опрессовки зачищенные жилы вставляют в концы гильзы, а ее крепко обжимают. Важный нюанс состоит в том, что перед началом этой операции на любой из двух соединяемых поводов надевается термоусадочная трубка, которая после опрессовки сдвигается на гильзу и нагревается для ее усадки.

Отдельно необходимо сделать важное уточнение по поводу скрутки, о которой на сайте разгорелась довольно оживленная дискуссия. Такое соединение проводов как в распредкоробке, так и в других местах электросети может быть лишь временным.

Если провода были где-то соединены на скрутку, – какой бы она ни была надежной, – впоследствии данное соединение должно пройти полноценную обработку одним из описанных выше способов. Именно такой подход и определен положениями ПУЭ.

Порядок коммутации проводов, идущих к розеткам и светильникам

Основные коммутации внутри квартирных распределительных коробок производятся для обслуживания светильников и розеток. Поскольку для этих приборов порядок выполнения соединений различен, поговорим о них отдельно.

Соединение проводов, ведущих к розеткам

С розетками дела обстоят достаточно просто: провода соединяются между собой с соблюдением цветности:

• фаза – серые, коричневые или черные провода;
• ноль – синие или голубые;
• заземление – желтые с полосой зеленого цвета.

Если в проводах заземления нет, и они являются двухжильными, то дело обстоит еще проще: производится попарное соединение проводников, имеющих одинаковый цвет.

Читайте также Как зачищать электрические провода

Как соединяются провода, идущие к светильникам

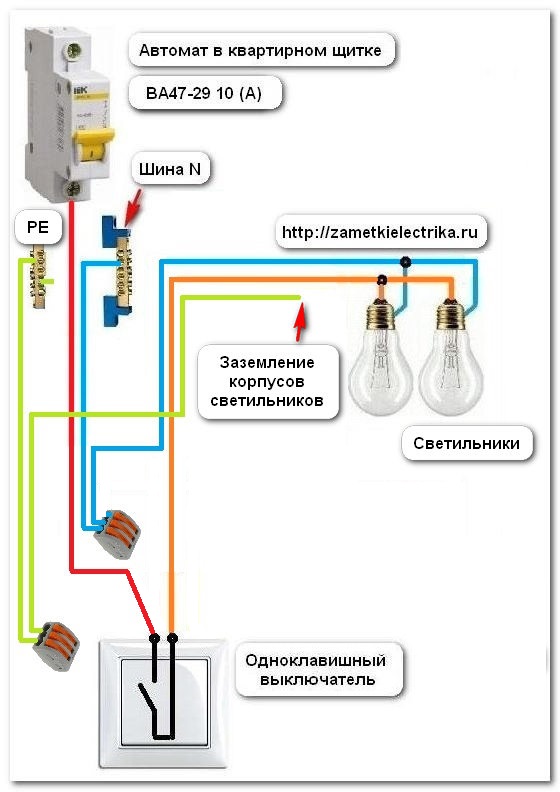

Если речь идет о светильнике, управляемом одноклавишным выключателем, то соединить придется лишь пару проводов: ноль – с проводником, идущим прямиком к светильнику, фазу следует пропустить через выключатель.

Если же люстра управляется 2-клавишным выключателем, порядок подключения слегка изменится. От выключателя следует пропустить 2 провода, отвечающие за различные группы лампочек, тогда как ноль у них останется общим.

Читайте также Полезные хитрости: чуть-чуть об электрике, малярной ленте, рулетке и кое-чем еще

Итак, мы рассказали о том, как производится соединение проводов в распределительных коробках. Казалось бы, дело это не столь и сложное. Однако электричество – штука опасная и, если у вас нет надлежащей квалификации, обращаться для выполнения любых работ все-таки стоит к профессиональным электрикам.

next post

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать понравилась Вам статья или нет. Спасибо!

Цвет заземляющего провода и другие цветовые коды электрических проводов

Цвет заземляющего провода и другие цветовые коды электрических проводов освещение

• Электрика провода завернуты в цветные изоляционные кожухи, чтобы указать назначение каждого провода.

• Зеленый, зеленый с желтой полосой или оголенный медный провод заземления .

• Черные провода — это горячие провода , которые идут к электрической розетке от выключателя.

• Красные провода — это горячие провода , которые обычно используются в розетке на 240 вольт или когда настенный выключатель управляет розеткой.

• Синие и желтые провода являются горячими проводами для потолочных вентиляторов и трех- или четырехпозиционных переключателей.

• Белые или серые электрические провода являются нейтральными проводами .

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Все домашние электрические провода, произведенные в США, соответствуют стандартным цветовым кодам — NFPA 70, Национальному электротехническому кодексу (NEC), установленному Национальной ассоциацией противопожарной защиты. Каждый цвет определяет функцию провода в цепи. Прежде чем пытаться починить неисправный выключатель, заменить потолочный светильник или соединить провода, узнайте о красочном и невероятно важном мире электропроводки.

Прежде чем мы начнем, важно отметить, что работу с любым типом электропроводки обычно лучше доверить профессионалу, поскольку она может быть очень опасной. Действовать с осторожностью.

Почему электрические провода окрашены?

Если вы когда-либо были свидетелями того, как ваши фары мерцают или у вас отключилось электричество из-за скачка напряжения, возможно, вы побежали к своему электрощиту, чтобы проверить, что не так. Открыв панель, вы наверняка увидели множество спутанных цветных проводов. Если вы когда-нибудь задумывались, почему они окрашены именно так, то на это есть веская причина.

Электрические провода завернуты в цветные изоляционные кожухи, чтобы указать назначение каждого провода. Сегодня все производимые электрические и электронные устройства используют цветовую маркировку для быстрой и безошибочной идентификации каждого провода:

• Горячие или находящиеся под напряжением цепи могут быть окрашены в черный или красный цвет, но иногда в синий и желтый.

• Нейтральный провод может быть белого или серого цвета.

• Заземляющий провод может быть зеленым, зеленым с желтой полосой или оголенным медным проводом.

Поскольку эти цвета могут различаться, изучение веревок может поначалу немного сбивать с толку. Однако знание того, что означают цвета и почему они важны, может помочь вам во время отключения электроэнергии или когда пришло время проверить установку нового светильника из вашего списка дел. Но помните, что большинство электрических проводов находятся под высоким напряжением, которое может причинить вам вред, если вы не будете осторожны, и вы должны относиться ко всем цветам с осторожностью.

Какие бывают цвета электрических проводов?

Если вы когда-нибудь чувствовали легкий толчок при случайном контакте с оголенным проводом или при попытке починить выключатель, вы знаете, насколько опасной может быть электрическая проводка. К счастью, различные покрытия электрических проводов вокруг медных проводников могут помочь вам определить все подсказки, которые могут вам понадобиться, чтобы определить, является ли провод заземленным, горячим или нейтральным.

Цвета заземляющего провода: зеленый, зеленый с желтой полосой или голая медь

Зеленый — наиболее распространенный цвет заземляющего провода, но зеленые провода с желтыми полосами и оголенные медные провода (без цветной изоляции) также являются заземляющими проводами. Заземляющие провода — это проводники, похожие на амортизаторы, цель которых — предоставить электричеству безопасное место для прохождения — в землю под вашим домом.

Заземляющий провод помогает положительным зарядам в розетках и электрических панелях вашего дома попасть на землю прямым, контролируемым и безопасным способом, где они могут высвобождаться без риска возгорания или поражения электрическим током. Другими словами, эти провода снижают риск электрической перегрузки, перенаправляя избыточное электричество во время перенапряжения от таких вещей, как короткое замыкание или удар молнии.

Скорее всего, если у вас новый дом, построенный после 1960 года, у вас правильно заземленная система. Однако, если ваш дом был построен до 1960 года, есть безопасный и простой способ убедиться, что ваша электрическая система заземлена. Просто взгляните на свои торговые точки.

Все еще не уверены? Не рискуйте получить удар током и вместо этого обратитесь к местному электрику.

Черный: Горячая проволока

Возможно, на уроке естествознания вы строили простые электрические цепи, используя батарею и лампочку, при этом электрический ток шел от батареи (источника) к лампочке, а затем обратно к источнику.

Провод, по которому шло электричество, был горячим или токопроводящим.

В домашней электропроводке этот провод обычно черный, но может быть и красным (подробнее об этом чуть позже). Черные провода — это всегда горячие провода, по которым проходит электричество. Вы всегда должны относиться к ним с особой осторожностью. Они питают выключатель или розетку, а также иногда используются в качестве ножки переключателя или соединения, идущего от выключателя к электрической розетке.

Красный: Горячий провод

Обычно красный провод можно увидеть только в том случае, если в розетке используется напряжение 240 вольт или когда настенный выключатель управляет розеткой. В этом случае, когда выключатель находится во включенном состоянии, красный провод будет подавать питание в розетку вместо черного провода. Как и черные электрические провода, красные провода также являются горячими или находящимися под напряжением.

Красный также может быть соединительным проводом между двумя датчиками дыма, которые жестко подключены. Кроме того, если ваша монтажная коробка рассчитана на 240 вольт вместо 120 вольт, вы даже можете увидеть как красный, так и черный провода.

«Еще одно распространенное место, где вы можете увидеть красный провод, — это трехпозиционный переключатель», — говорит Тайлер Кизер, специалист по домашней энергетике в Switch Electric. «Это когда у вас в доме есть два выключателя, которые управляют одним и тем же светом. Красный провод используется в качестве второго пути для передачи электроэнергии от одного переключателя к другому. Когда вы работаете с этими переключателями, вам нужно соблюдать осторожность, потому что красный провод также может находиться под напряжением в зависимости от того, в каком положении в данный момент находятся трехпозиционные переключатели».

Синий и желтый: горячие провода

Синие и желтые провода редко можно увидеть в обычной розетке. Хотя эти провода являются проводами под напряжением и передают питание, вы можете видеть только желтые провода в качестве ножек переключателя к потолочным вентиляторам или розеткам, управляемым выключателями света.

Вы также можете увидеть синие провода, используемые в трех- или четырехпозиционных переключателях. Например, если у вас есть выключатель света внизу и вверху лестницы, который управляет одним и тем же светильником. Однако это очень редко, и обычно вы видите красный провод в конфигурации такого типа, как упоминалось ранее. Возможно, вы видели синие провода , если вы когда-либо подключали трехпозиционный или четырехпозиционный переключатель.

Белый или серый: нейтральные провода

Белые или серые электрические провода являются нейтральными проводами; белый провод встречается в большинстве домов чаще, чем серый.

Нулевой провод предназначен для обеспечения обратного пути для электричества в цепи и обычно соединяется на главном электрическом щите с одним проводящим металлическим элементом, известным как нейтральная шина. Хотя они и называются нейтральными проводами, по ним может проходить электрический ток, поэтому, как всегда, с такими проводами лучше обращаться осторожно.

Устранить проблемы с электричеством не так просто, как заменить лампочку. На самом деле, Управление пожарной охраны США называет неисправность электрооборудования одной из главных причин домашних пожаров. Провода имеют цветовую маркировку по какой-то причине, поэтому, прежде чем вы начнете возиться с розеткой или устанавливать новый прибор в своем доме, убедитесь, что вы понимаете различия и относитесь ко всем им с особой осторожностью.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Почему мигает свет при включении бытовой техники

  Скотт Дилан Вестерлунд • 27 августа 2021 г.

  Джемма Джонстон • Октябрь 17, 2022

• В чем разница между автоматическим выключателем и блоком предохранителей?

  Автор Элиза Гринберг • 22 марта 2023 г.

электрика — подключение светильника с 2 розетками к распределительной коробке с 2 белыми, 2 черными и 1 красным проводом

Задавать вопрос

спросил
3 года, 3 месяца назад

Изменено
3 года, 3 месяца назад

Просмотрено
7к раз

Я устанавливаю светильник на кухне. Как мне его подключить?

Светильник имеет:

• 2 патрона для ламп
• 2 черных провода (по одному от каждой розетки)
• 2 белых провода (по одному от каждой розетки)
• Неизолированный заземляющий провод

В моей распределительной коробке на крыше есть:

• 2 черных провода
• 2 белых провода
• 1 красный провод
• 1 провод заземления

Я попробовал следующую проводку, и она не работала, когда я включил выключатель:

• Первый черный от светильника к первому черному из коробки
• Второй черный из приспособления во второй черный из коробки
• Первый белый из светильника до первого белого из коробки
• Второй белый из приспособления второй белый из коробки
• Заземление от приспособления к заземлению от коробки
• Левый красный отсоединен и закрыт колпачком.

• электрика
• проводка
• светильник

4

Возьмите два черных провода в коробке и соедините их вместе. Возьмите два белых провода из коробки и скрутите их вместе, а затем соедините их с двумя белыми проводами от приспособления с помощью проволочной гайки. Возьмите красный провод в коробке и соедините его с двумя черными проводами от светильника с помощью гайки. Соедините заземляющие провода вместе. Выключите питание, прежде чем делать что-либо из этого.
