Как нарастить провода в розетке. Как удлинить провода в розетке

Насколько сложно повредить электропроводку? Многие скажут, что если не применять механическое воздействие к проводам, то практически нереально. Если соблюдать все правила монтажа, то проводка прослужит вам долгие годы верой и правдой. Но как показывает практика рано или поздно возникают неисправности и порой приходится обращаться к специалистам.

В жизни любого электромонтажника попадаются случаи, когда необходимо выполнить наращивание электрических проводов. Во время эксплуатации проводка может повредиться или может обломиться провод. Причем провода, как правило, ломаются в самых неудобных местах, таких как, например, под потолком во время подключения люстры или светильника.

Также провода очень часто обламываются во время подключения розеток особенно с алюминиевой проводкой. Как это ни странно но даже во время ремонта строители могут оставить короткий запас провода, к которому трудно будет что либо подключить. Я уже не говорю о случаях с применением болгарок, перфораторов и дрелей. В общем, ситуаций может быть столько, что и сам не придумаешь.

Привет всем гостям и постоянным посетителям сайта «Электрик в доме». Расскажу свою историю, в которой мне пришлось наращивать провода в розетке. На днях появилась одна небольшая работенка. Позвонил один мой знакомый, вроде нормальный парень (в том плане, что руки растут откуда надо), сказал нужна помощь с заменой розетки. Говорит, что сам заменить пробовал, но ничего не получилось, потому что обломился провод. Ну думаю без проблем, приеду, посмотрим.

По прибытию знакомый рассказал, что на кухне стояла одиночная розетка, в которую постоянно был включен холодильник. А недавно приобрели электрическую духовку, место для нее пока не определили и временно ее подключают от этой же розетки (а как известно нет ничего более постоянного чем временное). И сами понимаете для того чтобы воспользоваться электродуховкой нужно было выдергивать вилку холодильника из розетки.

Это было очень неудобно, поэтому и возникла мысль поставить двойную розетку, но приключилась такая беда. В этом месте можно было бы поставить блок розеток, но дом был панельный и сверлить еще одно отверстие в стене не очень хотелось, да и недавний ремонт не позволял это сделать. В общем, другого выхода не оставалась, как нарастить провода в розетке. Благо проводка в квартире была все медной.

Что я увидел па приезду на место, смотрите сами. Как видно на картинках из коробки (подрозетника) торчит двухжильный провод сечением 2.5 мм2. Заземления в квартире нет, поэтому вся проводка двухжильная. Одна из жил обломалась напрочь.

Как видно из фото провод для подключения был слишком короткий. Обрубки по 2 см с которыми ничего не сделаешь и ни что к ним не подключишь. Здесь только оставалась наращивать провод, других вариантов просто нет. Во всяком случае, я для себя так решил.

Конечно, можно было раздолбать стену поднять и переустановить подрезетник немного выше тем самым передвинув немного розетку в конечном счете. Но это как я уже сказал хлопотно: ремонт, обои, пыль …

Как нарастить медные провод в розетке

Так как у многих пользователей сохранилась и эксплуатируется еще старая алюминиевая электропроводка, было бы нечестно оставить этот факт без внимания. Поэтому предлагаю рассмотреть несколько способов решения проблемы – для медной и алюминиевой проводки.

Те, кто внимательно читал статью поняли, что проводка в моем случае медная. И это уже плюс. Есть несколько вариантов, как нарастить провода в розетке в этом случае. Вы все их прекрасно знаете, так как я уже рассказывал о них на данном сайте.

-опрессовка с помощью гильз ГМЛ;

-винтовые клеммники;

-пайка проводов;

-самозажимные клеммники типа Wago.

Это довольно не весь перечень соединений, которые можно применять для наращивания проводов (назвал лишь самые основные). Я решил остановиться на первом варианте и выполнить наращивание проводов в розетке с помощью опрессовкой гильзами.

Для опрессовки мне понадобится гильза ГМЛ (гильза медная луженая) сечением 2.5 мм2 или 4 мм2. Почему два сечения гильз об этом немного позже. Изолировать все это дело будем с помощью термоусадочной трубки. Безопасность превыше всего, поэтому первым делом отключаем автоматы в электрощитке и проверяем отсутствие напряжения на ремонтируемых проводах. Как видно из фото запаса провода практически нет. Придется наращивать обе жилы, фазу и ноль.

На вопрос, почему такие короткие провода в коробке хозяин сказал, что когда электрик устанавливал все розетки и выключатели после ремонта он их специально обрезал, чтобы не торчали лишние и не мешали. Так то оно так, но запас провода всегда должен быть – учтите это на будущее. Хорошо, что подрозетники нормальные установлены места хватит, чтобы разместить и гильзы и сам корпус розетки.

Приступаем собственно к работе. Естественно важно чтобы наращиваемые провода были одинакового материала и сечения. В моем случае провод, который нужно нарастить с медной монолитной жилой, поэтому и провод для удлинения должен быть такой же.

Теперь хочу остановиться на сечении гильзы. Помните чуть выше я рассматривал два варианта гильзы 2.5 мм2 или 4 мм2. Я остановился на втором варианте. Почему так? Если использовать первый вариант гильза 2.5 мм2 то в этом случае наращивания выполняется стык в стык. Как все это происходит? Берем пресс клещи ПК-16 для опрессовки гильз и прессуем гильзу с проводом с одной стороны. Следите за тем, чтобы при опрессовке провода были равномерно расположены внутри, то есть концы проводов были расположены по средине гильзы. Затем вставляем провод с другой стороны и также опрессовываем.

Если использовать гильзу на 4 мм2 то наращивание проводов будет не стык в стык, а внахлест. Такое соединение, на мой взгляд, получается более надежным и качественным. Единственное что необходимо добить гильзу еще одной медной жилой на 1.5 мм2. Снимаем изоляцию с проводов на длину гильзы.

С одной стороны продеваем провод полностью сквозь гильзу, затем вставляем второй провод с другой стороны. Его также продеваем полностью сквозь гильзу.

Как я и говорил для уплотнения добиваем еще жилкой на 1.5 мм2. Последняя входит туго, за счет чего соединения действительно получается хорошим.

Теперь берем клещи и ставим два жима вначале и в конце. Я ставлю два противоположных жима.

Теперь наше соединение необходимо заизолировать. Можно использовать любые средства у кого что есть. Я буду использовать термоусадочную трубку. Отрезаем трубку немного больше длины гильзы, чтобы после ужатия из под нее не выглядывали оголенные части нашего соединения.

Одеваем трубку и прогреваем феном. После того как трубка ужмется аккуратно укладываем все это дело в коробке. Если одного слоя термоусадки будет недостаточно можно поверх наложить еще один. Теперь вы знаете, как нарастить провода в розетке.

После того как фазный провод в розетке мы нарастили, давайте проделаем тоже самое с нулевым проводом. Проделываем все тоже самое гильзу, сечение провода и термоусадочная трубка все аналогичное.

Провода также соединяем внахлест и добиваем гильзу одной жилкой сечением 1.5 мм2.

Далее с помощью ручных клещей ПК-16 ставим две точки на гильзе.

Думаю всем понятно как удлинить провода в розетке с помощью опрессовки. Осталось только надежно заизолировать оголенные части. Для этого используем двойной слой термоусадки.

После того как провода будут заизолированы укладываем их аккуратно на дно коробки, таким образом чтобы места соединений в будущем при подключении розеток не переломились.

После подключения двойной розетки ее можно устанавливать на место в коробке.

Включаем автомат в электрическом щитке, подаем напряжение и проверяем выполненную работу.

Как нарастить алюминиевый провод в розетке

С медными проводами, думаю понятно, теперь разберем варианты наращивания алюминиевых провод в розетке. Алюминий, по сути, не очень надежный металл, в плане контактного соединения. В месте соединения может провод может обломиться или окислиться. Поэтому с соединением алюминия нужно быть аккуратным.

Сразу хочу сказать, если у кого то возникнут идеи удлинить провода методом скрутки, то этот метод сразу отпадает – скрутка в чистом виде запрещена по правилам ПУЭ. А тем более с алюминием, сиди и жди когда, скрутка окислится (дело времени).

Место соединения должно быть доступным для осмотра, так как в будущем на поверхности провода может появиться оксидная пленка, что приведет к потере контакта.

Опрессовка гильзой для такого сечения мне кажется не совсем подойдет. Опрессовку использовать можно, но мне кажется это не совсем надежно. Это мое личное мнение. Алюминиевый провод сечением 2.5 мм2 под действием пресса обязательно деформируется, а это приведет к уменьшению сечения в данном месте.

Выходом из ситуации станут клеммники, самозажимные или винтовые. У самозажимных «Ваго» есть специальные клеммники с токопроводящей пастой внутри. Очень хороший вариант как раз для алюминия (паста предотвращает окисление). У меня под рукой оказались винтовые клеммники. В качестве примера покажу, как нарастить алюминиевый провод в розетке с помощью винтовых клеммников.

Здесь собственно нет ничего сложного. Для удлинения проводов первым делом необходимо снять с них изоляцию. Затем вставляем провод с одной стороны клеммника и затягиваем его винтом. Со вторым концом провода проделываем все тоже самое. При затягивании винтов нужно соблюдать меру иначе можно передавить алюминиевую жилу.

Одним из достоинств такого соединения не требуется изолировать клеммник, так как он уже покрыт ПХВ изоляцией. После наращивания проводов в розетке аккуратно укладываем их в коробке, подключаем провода к розетке и ставим ее на место.

Похожие материалы на сайте:

Блок из выключателя и розетки

Подключение телевизионной розетки

можно ли соединить провода между собой и как правильно это сделать

Любой кабель состоит из алюминиевых или медных токоведущих жил. Правилами устройства электроустановок обычная скрутка таких проводов категорически запрещается. Но случаются ситуации при монтаже, когда нет вариантов кроме, как соединить алюминиевый и медный провод. Подобных возможностей имеется немало. Остаётся лишь выбрать доступный и безопасный.

Электрохимическое разрушение металлов
Способы соединения проводов из разных металлов
- Соединение кабеля методом скручивания
- Резьбовое соединение проводов
- Соединение разных кабелей клеммником
- Монолитный способ соединения
- Соединение проводов пайкой
Специфика соединений при наружном монтаже

Электрохимическое разрушение металлов

Часто упоминается мнение о невозможности сочетания алюминия и меди. Это верно из анализа химической совместности металлов. В мире современных технологий можно встретить десятки сопряжений металлических пар.

Существует понятие разности электрохимических потенциалов, показатели которой сводятся в специальную справочную таблицу. Из неё по необходимости берут показатели и определяются с сочетаемостью:

Медь — свинцово-оловянный припой 25 мВ.
Алюминий — свинцово-оловянный припой 40 мВ.
Медь — сталь 40 мВ.
Алюминий — сталь 20 мВ.
Медь — цинк 85 мВ.

Чтобы представлять происходящее, необходимо понимать реакции, в которые вступают электроды из различных металлов при соприкосновении.

При отсутствии влаги надёжность контакта неоспорима. Но идеальной обстановки не бывает. Влажность атмосферы всегда отрицательно сказывается на качестве соединений. Некий электрохимический потенциал имеет любой проводник. Это свойство на практике применяется в работе аккумуляторных батарей.

Попадая на контактирующие плоскости из различных соединений, вода создаёт короткозамкнутую гальванизированную среду. Один электропроводник начинает деформироваться. Разрушению подвергается также материал, из которого он производится.

Способы соединения проводов из разных металлов

Технологические правила допускают прямую связь разных металлических проводников с коэффициентом электрохимического потенциала свыше 0,6 милливольт. По табличным данным, для связки алюминия и меди он равняется 0,65 мВ, что делает такое сочетание недопустимым. Однако существуют способы корректной взаимосвязи различающихся проводов.

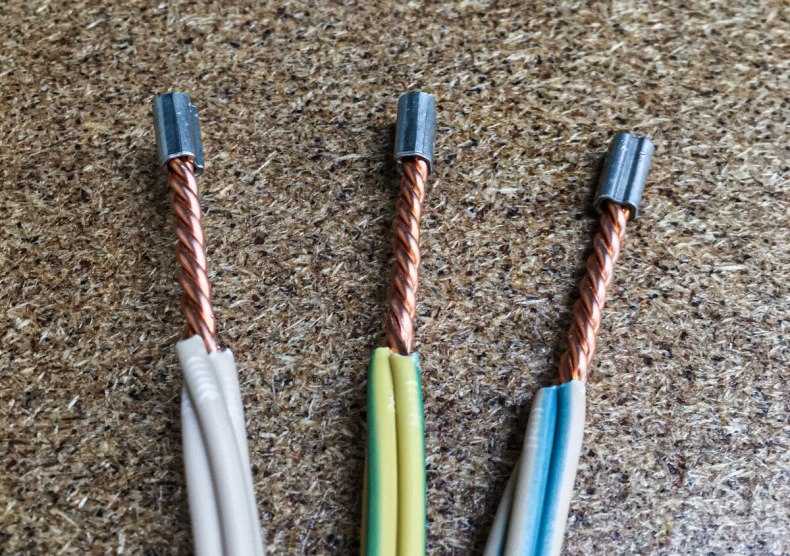

Соединение кабеля методом скручивания

Наиболее известный, но ненадёжный приём называется скруткой. Подобный способ не требует специальных навыков и лёгок для изготовления. По этим причинам он достаточно часто применяется. Перед тем как соединить алюминиевый провод с медным, нужно представить происходящее в подобном сочетании при температурных перепадах и осадках:

В соединении имеется зазор.
Повышенное сопротивление в точке связки.
Нагрев.
Окисление кабелей, разрушение контакта.

Для обеспечения безопасной взаимосвязи этот способ не подойдёт. Хотя если выполнить определённые операции, в отдельных случаях можно применить скрутку для соединения алюминиевого и медного провода:

Жилы должны плотно навиваться друг на друга.
Скрутку необходимо покрыть водостойкой мастикой для обеспечения дополнительной изоляции.
Для снижения напряжённости кончики кабелей нужно облудить свинцовым припоем.
Число оборотов в подобной связке не менее трёх для жил большого сечения, больше пяти, если сечение меньше одного квадрата.

Резьбовое соединение проводов

Подобный способ выполняется зажимом концов кабеля в болтовое крепление. Это самое надёжное соединение алюминиевых и медных проводов между собой. Оно гарантирует плотный контакт на весь период использования скрутки. Замена болтов различной длины даёт возможность объединять неограниченное число кабелей:

Разного сечения.
Многопроволочные о монолитные.
С шайбами для исключения непосредственного касания медных и алюминиевых жил.

Порядок действий:

Срезать изоляционное покрытие на необходимую для крепежа длину.
Зашлифовать и обезжирить зачищенные участки. Многопроволочный кабель облудить. Жилы соединить с помощью резьбы через стальные шайбы.
Туго затянуть гайку.
Перед крайними шайбами помещаются амортизаторы для предотвращения пережимания и излома провода. При обжиме он распрямится и соединение зафиксируется.

Соединение разных кабелей клеммником

Сращивание кабелей через клеммные соединения получило в последние времена широкое распространение. Хотя по качеству контакта он уступает болтовому, неоспоримые достоинства тоже имеются:

Провода соединяются в произвольном порядке.
Нет необходимости изготавливать соединительные кольца и надевать наконечники.
Конструктивные особенности клеммников не допускают замыкания проводов.
Изолирование места контакта не требуется.
Работы по подключению клеммных контактов просты.

Концы проводов оголяют приблизительно на пять миллиметров, вставляют в зажим и протягивают. Такой способ незаменим при соединении алюминиевых кабелей, жилы которых от многократных сгибов ломаются.

Ремонт повреждённых кабелей при помощи клеммников также оказывается единственно допустимым из-за малой длины проводов. После сращивания монтируется разветвительная коробка.

Из многочисленного соединительных приспособлений не последнее место занимают немецкие пружинные клеммники Ваго одноимённой фирмы. Они бывают как одноразовыми, так и с зажимом для неоднократного сращивания провода. Такие клеммники применяются при работе с однопроволочными проводами с сечением от полутора до двух с половиной квадрата из любых металлов в изолирующих коробах. По паспорту они рассчитаны на двадцать четыре ампера по нагрузке. Контакты обработаны особым составом для предотвращения окисления.

Это самые простые по способу применения устройства. Провод зачищается и с усилием вставляется в колодку. Фиксация надёжная. Достать провод возможно с хорошо приложенным усилием. Пружинный блок при этом разрушается и повторное применение невозможно, что представляет собой самый большой недостаток этой продукции.

Многоразовые клеммники Wago с оранжевым рычажком рассчитаны на применение проводов любого типа с площадью сечения до четырёх квадратных миллиметров и токи до тридцати четырёх ампер. Применяют многократно до полного износа.

Способ применения доступен любому. Зачищается изоляция на расстояние примерно десять миллиметров, рычаг поднимается, провод укладывается в канал и рычажок захлопывается. Соединение зафиксировано.

Клеммники Ваго — это эффективные приспособления для работ по монтажу электрических сетей. Они не требуют применения специальных инструментов, но достаточно дороги.

Монолитный способ соединения

Методика выполнения такого соединения аналогична резьбовому. В качестве крепёжного элемента используется заклёпка и особое приспособление — заклёпочник. Заклёпка представляет пустотелый стержень из алюминия, утолщённый с одной стороны. В него помещается проволочная шпилька со шляпкой. При прохождении через полость он создаёт с одной стороны утолщение. Затем шпилька отламывается, формируя заклёпку.

Если не учитывать цену заклёпочника, это способ контакта становится самым доступным не считая скручивания. Минус такого контакта — одноразовость и невозможность разъединения при ошибочном выполнении работы.

Применение особых медных гильз будет ещё одним способом неразъемного объединения проводников. Они производятся различных размеров, для каждого сечения кабеля свой. В них продевают оголённые концы проводов и обжимают специальными клещами. Этот метод самый компактный наравне со скруткой.

Соединение проводов пайкой

Если имеется желание, то разнородные провода можно спаивать. Этот метод должен учитывать определённые технологические особенности. До того как правильно соединить провода, алюминий и медь надо подготовить к пайке. Медь особых ухищрений не потребует. Другое дело алюминиевый провод. На его поверхности под воздействием окружающего воздуха образуется оксидная плёнка — амальгама. Она сопротивляется химическому воздействию и припой к ней не пристаёт.

Для её нейтрализации придётся изготовить несложное приспособление. Зачищается кончик алюминиевого провода и обрабатывается раствором медного купороса. Берётся батарейка ина её минус крепится этот проводник. Медный провод закрепляется на плюсе одним концом, а вторым окунается в тот же раствор. По истечении определённого интервала времени алюминий покроется медным налётом и станет доступен для пайки.

Специфика соединений при наружном монтаже

Электрические соединения в условиях монтажа на открытом воздухе подвергаются воздействию различных погодных факторов. Требования к изоляции более жёсткие. В целях предотвращения замыкания используется зажимный комплект Орех.

В его пластмассовой оболочке размещены металлические зажимы, в которых осуществляется соединение проводов путём затягивания винтов. Половинки корпуса плотно сжимаются винтами или пружинными кольцами. Такой кокон гарантирует защиту от внешних колебаний погоды. Это довольно крупногабаритное соединение, но в условиях уличного размещения это не критично.
